| Produkttyp | Hydraulische/Pneumatische Werkstattpresse |
| Marke | Holzmann |
| Modell | WP 30H |
| Presskraft | 30 Tonnen |
| Hub | 150 mm |
| Arbeitsbereich (Stößel zu Tisch) | 151 - 1031 mm |
| Maschinenabmessungen (L x B x H) | 795 x 700 x 1820 mm |
| Gewicht | 207 kg |
| Druckluftanschluss | 14" (1/2"? aber Handbuch sagt 14") |
| Erforderlicher Luftdruck | 0,75 - 0,85 MPa |
| Hydrauliköl | HLP 46 |
| Betriebsarten | Manuell (Hydraulikpumpe) oder Pneumatisch (Fußpedal) |
| Manometer | Inklusive |
| Verwendungszweck | Press-, Biege- und Richtarbeiten |
| Nicht bestimmungsgemäße Verwendung | Pressen von Federn oder instabilen Gegenständen; Tiefziehen |
| Sicherheitsanforderungen | Schutzbrille, Handschuhe, Sicherheitsschuhe; stabile Oberfläche; mittige Belastung |
| Wartung | Alle 100 Stunden schmieren; Hydrauliköl ablassen/wechseln; nach Gebrauch reinigen |
| Montage | Basis, Stützen, Pumpe, Schlauch, Manometer – Montage durch Benutzer erforderlich |
| Verfügbarkeit von Ersatzteilen | Original Holzmann Ersatzteile; Bestellung über Händler mit Maschinentyp und Teilenummer |
| Garantie | 2 Jahre DIY / 1 Jahr gewerblich; ohne Verschleißteile, Fehlgebrauch |
| CE-Konformität | Ja |
| Sprachen der Anleitung | DE, EN (plus Übersetzungsservice) |
Häufig gestellte Fragen - WP 30H Holzmann
Benutzerfragen zu WP 30H Holzmann
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch WP 30H - Holzmann und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. WP 30H von der Marke Holzmann.
BEDIENUNGSANLEITUNG WP 30H Holzmann
DE BETRIEBSANLEITUNG
WERKSTATTPRESSE
Übersetzung / Translation
EN USER MANUAL
SHOP PRESS
2 SICHERHEITSZEICHEN / SAFETY SIGNS 4
4 VORWORT (DE) 5
5 TECHNIK 6
5.1 Komponenten 6
5.2 Technische Daten 6
6 SICHERHEIT 7
6.1 Bestimmungsmäßige Verwendung ....7
6.2 Sicherheitshinweise ....7
6.3 Restrisiken 8
7 MONTAGE 9
7.1 Vorbereitende Tätigkeiten 9
7.1.1 Der Arbeitsplatz....9
7.1.2 Vorbereitung der Oberflächen....9
7.2 Zusammenbau....9
8 BETRIEB 10
8.1 Bedienung .... 10
8.1.1 Pneumatikbetrieb....10
9 WARTUNG 11
9.1 Hydrauliköl....11
9.2 Reinigung....11
9.3 Entsorgung....11
10 FEHLERBEHEBUNG 12
11 PREFACE (EN) 13
12 TECHNIC 14
12.1 Components 14
12.2 Technical details .... 14
13 SAFETY 15
19.1 Ersatzteilbestellung / spare parts order.... 21
19.2 Explosionzeichnung / explosion drawing 22
20 EU-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY 26
21 GARANTIEERKLÄRUNG 27
22 GUARANTEE TERMS 28
24 PRODUKTBEOBACHTUNG 29
2 SICHERHEITSZEICHEN / SAFETY SIGNS
DE SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN SAFETY SIGNS
DEFINITION OF SYMBOLS
DE CE-KONFORM: Dieses Produkt entspricht den EU-Richtlinien
DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.
DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann schwere Personenschäden verursachen und zu tödlichen Unfällen führen.
DE Allgemeiner Hinweis
EN General note
DE Schutzausrüstung tragen!
DE Warnung vor Handverletzungen (Quetschungen)!
DE Pressen von Federn oder sonstigen federnden Gegenständen verboten!
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Werkstattpressen WP 30H.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung übernehmen.
Urheberrecht
© 2017
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4 AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 - 4
info@holzmann-maschinen.at
5 TECHNIK

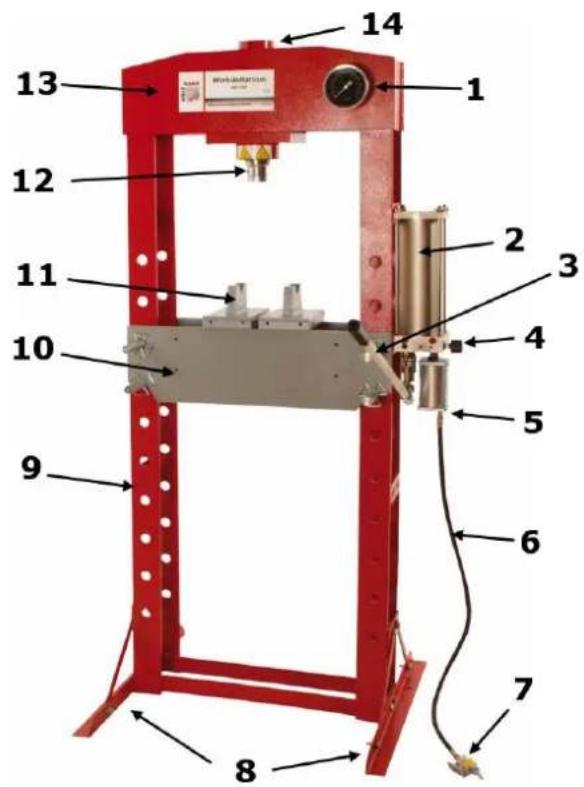

5.1 Komponenten
| 1 | Manometer |
| 2 | Hydraulikpumpe |
| 3 | Bedienhebel Hydraulikpumpe |
| 4 | Druckablassschraube |
| 5 | Druckluftpumpe |
| 6 | Druckluftschlauch |
| 7 | Fußpedal mit Druckluftanschluss |
| 8 | Standfüße |
| 9 | Rahmen |
| 10 | Arbeitsbett |
| 11 | Druckplatten |
| 12 | Druckstempel |
| 13 | Querträger |
| 14 | Druckzylinder |
5.2 Technische Daten
| WP 30H | |
| Hub | 150 mm |
| Arbeitsbereich | 151-1031 mm |
| Gesamtdruckkraft | 30 t |
| Luftanschluss | 14 |
| Arbeitsluftdruck | 0,75-0,85 MPa |
| Maschinenmaße | 795 x 700 x 1820 mm |
| Gewicht | 207 kg |
6.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise sind einzuhalten.
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
zum Ein- bzw. Auspressen von Kugellagern, Lagerbüchsen, Bolzen und für Richt- und Biegearbeiten im Werkstattbereich.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung.
Unzulässige Verwendung:
- Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen Grenzen ist nicht zulässig.
- Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
• Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
- Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem Handbuch angeführt werden.
- Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine geeignet sind.
- Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
- Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
- Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!
- Das Pressen von jeglicher Art von Federn oder ähnlichen schwer stabilisierbaren Werkstücken ist untersagt, diese könnte seitlich herausspringen und Verletzungen verursachen.
- Nicht geeignet für die industrielle Herstellung von Tiefziehteilen!
6.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:
- Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und Materialresten halten!
- Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
- Überlasten Sie die Maschine nicht!
- Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
• Das Klettern auf die Maschine ist verboten!
• Befestigen Sie die Maschine auf dem Boden!
• Die Maschine darf nur von einer Person bedient werden
- Die Maschine darf nur von unterwiesenen Personen (Kenntnis und Verständnis dieser Betriebsanleitung), die keine Einschränkungen von motorischen Fähigkeiten verglichen mit üblichen ArbeitnehmerInnen aufweisen, bedient werden.
- Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten!
- Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar (Haarnetz verwenden!).
- Lose Objekte können sich verfangen und zu schwersten Verletzungen führen
- Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (enganliegende Arbeitskleidung, Schutzhandschuhe nach EN 388, Klasse 3111, Schutzbrille oder Gesichtsschutz, Sicherheitsschuhe S1) tragen
- Überschreiten Sie nie und unter keinen Umständen die max. Druckkraft der Werkstattpresse.
- Achten Sie darauf, dass die Werkstückunterlage, der Druckstempel sowie das Werkstück frei von Schmiermitteln und generell in einem sauberen und trockenen Zustand sind.
- Benutzen Sie die Werkstattpresse ausschließlich auf einem soliden, stabilen, ebenen und nicht rutschigen Untergrund!
- Halten Sie beim Bedienen Hände und Füße fern vom Arbeitsbereich des Druckstempels.
- Vergewissern Sie sich, dass Werkstückunterlage sowie Werkstück zentral aufgelegt ist.
- Halten Sie beim Pressvorgang alle Körperteile von dem Arbeitstisch und dem Druckkolben fern. Bei Nichteinhaltung können schwere körperliche Verletzungen entstehen.
- Lassen Sie die beladene Presse niemals unbeaufsichtigt und stehen Sie beim Pressvorgang nicht direkt vor der Presse.
- Lagern sie die Presse bei Nichtgebrauch in einer trockenen Umgebung mit eingefahrenem Presskolben
6.3 Restrisiken
W ARNU NG
Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist.
Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten) ist größte Vorsicht geboten. Ein sicheres Arbeiten hängt von Ihnen ab!
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind folgende Restrisiken zu beachten:
- Verletzungsgefahr für das Auge durch herausgeschleuderte Teile, auch mit Schutzbrille.
- Verletzungsgefahr für die Hände/Finger. Quetschgefahr!
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste Sicherheitsfaktor.
7 MONTAGE
7.1 Vorbereitende Tätigkeiten
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
7.1.1 Der Arbeitsplatz
Wählen Sie einen passenden Platz für die Maschine;
Beachten Sie dabei die Sicherheitsanforderungen sowie die Abmessungen der Maschine.
7.1.2 Vorbereitung der Oberflächen
Beseitigen Sie das Konservierungsmittel, das zum Korrosionsschutz der Teile ohne Anstrich aufgetragen ist. Das kann mit den üblichen Lösungsmitteln geschehen. Dabei keine Nitrolösungsmittel oder ähnliche Mittel und in keinem Fall Wasser verwenden.
H INWEI S
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an den Oberflächen!
Daher gilt: Bei der Reinigung nur milde Reinigungsmittel verwenden.

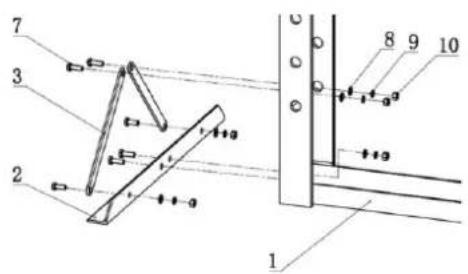

7.2 Zusammenbau
Standfüße und Streben mit Schrauben, Distanzscheiben und Muttern befestigen
Hydraulikpumpe montieren
Hydraulikschlauch mit O-Ring auf den Hydraulikzylinder montieren.
Manometer aufschrauben.
Auf Dichtheit achten!
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.
H INWEI S
- Entlüftung: Öffnen Sie die Druckablassschraube an der Pumpe ganz, betätigen Sie den Pumpengriff mehrmals. Dies soll gewährleisten, dass vor der Erstinbetriebnahme keine Luft im Hydrauliksystem ist. Nach Schließen der Druckablassschraube muss durch weiteres Pumpen der Stempel aus dem Hubzylinder austreten.
8.1 Bedienung
- Druckplatten auf dem Arbeitsbett platzieren
- Platzieren Sie das Werkstück auf die Unterlage
- Drehen Sie das Druckablassventil an der Pumpe vollständig zu.
- Pumpen Sie solange mit Bedienhebel (oder Fußpedal bei Pneumatikbetrieb betätigen), bis der Druckstempel das Werkstück fast berührt
• Vergewissern Sie sich nun nochmals, dass:
- Werkstückunterlage und Werkstück zentriert, sicher und abrutschsicher platziert sind, sodass sich der Druck gleichmäßig auf die Druckplatte verteilt.
• Betätigen Sie nun die Pumpe und führen Sie die gewünschte Operation durch.
- Das Manometer zeigt den Gesamtdruck an und ist auf die Grundfläche des mitgelieferten Stempels ausgelegt!
- WICHTIG: Nach Beendigung der Operation, Druck LANGSAM vom Werkstück nehmen, indem Sie das Druckablassventil langsam gegen Uhrzeigersinn drehen.
- Nach Beendigung Werkstück von der Presse nehmen.
8.1.1 Pneumatikbetrieb
Verbinden Sie die pneumatische Fußsteuerung mit Druckluftschlauch am Druckluftanschluss. Lassen
Sie die Pumpe mehrmals arbeiten um die Luft im System zu beseitigen.
9 WARTUNG
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.
H INWEI S
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.
Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind.
Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!
Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss gegen den Einfluss von Witterungsbedingungen geschützt werden.
Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.
9.1 Hydrauliköl
Überprüfen Sie in regelmäßigen Abständen das Hydrauliköl!
Dazu entfernen Sie den Öleinfüllstutzen auf der Pumpe, führen Sie eine Sichtprüfung durch und füllen bei Bedarf hochwertiges Hydrauliköl (HLP 46) nach (bei Fragen nach Öl wenden Sie sich an den Fachhändler Ihres Vertrauens). Verwenden Sie kein anderes Öl und mischen Sie kein anderes Öl bei. Schrauben Sie den Öleinfüllstutzen wieder auf, und entfernen Sie die Luft aus dem Hydraulischen System.
9.2 Reinigung
Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden.
H IN W E I S
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an der Maschine!
Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde Reinigungsmittel verwenden!
Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.
9.3 Entsorgung
Entsorgen Sie Ihre Maschine, Maschinenkomponenten und Betriebsmittel nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet Ihre alte Maschine fachgerecht zu entsorgen.
10 FEHLERBEHEBUNG
| Fehler | Mögliche Ursache | Behebung |
| Druckstempel fährt bei Pumpenbetätigung nicht aus | Druckablassventil geöffnet | Druckablassventil fest schließen |
| Luft im Hydrauliksystem | Entlüftung:Öffnen Sie die Druckablassschraube an der Pumpe ganz, betätigen Sie den Pumpengriff mehrmals. Dies soll gewährleisten, dass vor der Erstinbetriebnahme keine Luft im Hydrauliksystem ist. Nach Schließen der Druckablassschraube muss durch weiteres Pumpen der Stempel aus dem Hubzylinder austreten. | |
| Die Stahlkugel des Druckablassventil sitzt fest | ||
| Druck wir nicht gehalten | Druckablassventil geöffnet | Druckablassventil fest schließen |
| Ventil in der Pumpe verschmutzt | Öffnen Sie die Druckablassschraube an der Pumpe ganz, betätigen Sie den Pumpengriff mehrmals. Dies soll gewährleisten, dass vor der Erstinbetriebnahme keine Luft im Hydrauliksystem ist. Nach Schließen der Druckablassschraube muss durch weiteres Pumpen der Stempel aus dem Hubzylinder austreten. | |
| Druckstempel fährt nicht selbstständig ein | Zu viel Öl eingefüllt | Öl auf korrekten Level ablassen |
| Kolben schwergängig | Bewegliche Teile reinigen und schmieren | |
| Druckstempel zu weit ausgefahren | Druckzylinder per Hand zurückdrücken | |
| Druckzylinder fährt nicht den ganzen Hubweg | Niedriger Ölstand | Hydrauliköl HLP46 nachfüllen |
| Druckstempel bewegt sich nicht exakt | Falsche Montage von Druckzylinder und Rahmen | Druckzylinder und Rahmen neu ausrichten |
H I N W E I S
Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu.
11 PREFACE (EN)
Dear Customer!
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4 AUSTRIA
Tel +43 7289 71562 - 0
Fax +43 7289 71562 - 4
info@holzmann-maschinen.at
12 TECHNIC
12.1 Components
19.1 Ersatzteilbestellung / spare parts order
Mit HOLZMANN-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.
H INWEI S
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden
Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
19.2 Explosionzeichnung / explosion drawing
HOLZMANN MASCHINEN® GmbH
4170 Haslach, Marktplatz 4, AUSTRIA
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4
www.holzmann-maschinen.at
Bezeichnung / name

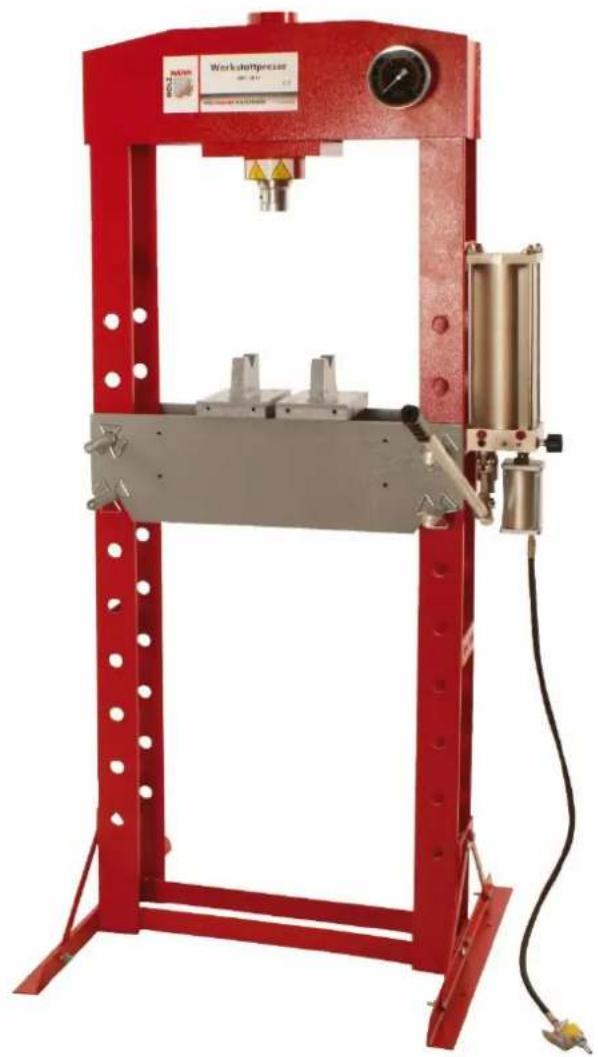

WERKSTATTPRESSE / SHOP PRESS
Typ / model
WP 30H
EG-Richtlinien / EC-directives
·2006/42/EG
Angewandte Normen / applicable Standards
- EN 12100:2010, -EN 693:2001+A2:2011
Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EU-Richtlinien entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.
Technische Dokumentation
HOLZMANN-MASCHINEN GmbH
4170 Haslach, Marktplatz 4
Haslach, 22.09.2017
Ort / Datum place/date
DI (FH) Daniel Schörgenhuber
Geschäftsführer / Director
21 GARANTIEERKLÄRUNG
1.) Gewährleistung:
HOLZMANN gewährt für elektrische und mechanische Bauteile eine Gewährleistungsfrist von 2 Jahren für den nicht gewerblichen Einsatz;
bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. HOZMANN weist ausdrücklich darauf hin, dass nicht alle Artikel des Sortiments für den gewerblichen Einsatz bestimmt sind. Treten innerhalb der oben genannten Fristen/Mängel auf, welche nicht auf im Punkt „Bestimmungen“ angeführten Ausschlussdetails beruhen, so wird HOLZMANN nach eigenem Ermessen das Gerät reparieren oder ersetzen.
2.) Meldung:
Der Händler meldet schriftlich den aufgetretenen Mangel am Gerät an HOLZMANN. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von HOLZMANN abgeholt oder vom Händler an HOLZMANN gesandt. Retoursendungen ohne vorheriger Abstimmung mit HOLZMANN werden nicht akzeptiert und können nicht angenommen werden. Jede Retoursendung muss mit einer von HOLZMANN übermittelten RMA-Nummer versehen werden, da ansonsten eine Warenannahme und Reklamations- und Retourenbearbeitung durch HOLZMANN nicht möglich ist.
3.) Bestimmungen:
a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Holzmann Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Gerät aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie z. B. Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Hydrauliköle, Ölfiltern, Gleitbacken, Schalter, Riemen, usw.
d) Ausgeschlossen sind Schäden an den Geräten, welche durch unsachgemäße Verwendung, durch Fehlgebrauch des Gerätes ( nicht seinem normalen Verwendungszweckes entsprechend ) oder durch Nichtbeachtung der Bedienungs- und Wartungsanleitungen, oder höhere Gewalt, durch unsachgemäße Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder den Geschäftspartnern selbst, durch die Verwendung von nicht originalen HOLZMANN Ersatz- oder Zubehörteilen, verursacht sind.
e) Entstandene Kosten (Frachtkosten) und Aufwendungen (Prüfkosten) bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Geschäftspartnern oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorauskasse oder Händlerrechnung gemäß des Kostenvoranschlages (inklusive Frachtkosten) der Fa. HOLZMANN.
g) Gewährleistungsansprüche werden nur für den Geschäftspartnern eines HOLZMANN Händlers, welcher das Gerät direkt bei der Fa. HOLZMANN erworben hat, gewährt. Diese Ansprüche sind bei mehrfacher Veräußerung des Gerätes nicht übertragbar
4.) Schadensersatzansprüche und sonstige Haftungen:
Die Fa. Holzmann haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Holzmann besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.
SERVICE
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein.
Mail: info@holzmann-maschinen.at
FAX: +43 7289 71562 4
22 GUARANTEE TERMS
1.) Warranty:
Wir beobachten unsere Produkte auch nach der Auslieferung.
Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:
- Probleme, die beim Gebrauch des Produktes auftreten
- Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
- Erfahrungen, die für andere Benutzer wichtig sein können
Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax oder Post an uns zu senden:
Meine Beobachtungen / My experiences:
Name / name:
Produkt / product:
Kaufdatum / purchase date:
Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation!
KONTAKTADRESSE / CONTACT:
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4 AUSTRIA
Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:
Serviceanfrage Ersatzteilanfrage Garantieantrag
/ /
1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)
* Vorname, Nachname / first name, family name
* Straße, Hausnummer / street, house number
* PLZ, Ort / ZIP code, place
* Staat / country
* (Mobil)telefon / (mobile) phone
International numbers with country code
* E-Mail
Fax
2. Geräteinformationen / tool information
Seriennummer/serial number: ____ *Maschinentype/machine type: ____
2.1 benötigte Ersatzteile / required spare parts
| Ersatzteilnummer / Part No° | Beschreibung / description | Anzahl / number |
2.2 Problembeschreibung / problem description
Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefiekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft
UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN!
GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN. BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEI MARKIEREN SIE DARAUF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZIERUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.
VIELEN DANK!
/
- SICHERHEITSZEICHEN / SAFETY SIGNS 4
- VORWORT (DE) 5
- TECHNIK 6
- SICHERHEIT 7
- MONTAGE 9
- BETRIEB 10
- WARTUNG 11
- FEHLERBEHEBUNG 12
- PREFACE (EN) 13
- TECHNIC 14
- SAFETY 15
- SICHERHEITSZEICHEN / SAFETY SIGNS
- Sehr geehrter Kunde!
- Bitte beachten Sie die Sicherheitshinweise!
- Urheberrecht
- Kundendienstadresse
- HOLZMANN MASCHINEN GmbH
- TECHNIK
- Komponenten
- Technische Daten
- Bestimmungsmäßige Verwendung
- Unzulässige Verwendung:
- Sicherheitshinweise
- Restrisiken
- W ARNU NG
- MONTAGE
- Vorbereitende Tätigkeiten
- Der Arbeitsplatz
- Vorbereitung der Oberflächen
- H INWEI S
- Zusammenbau
- Bedienung
- Pneumatikbetrieb
- WARTUNG
- Hydrauliköl
- Reinigung
- H IN W E I S
- Entsorgung
- H I N W E I S
- PREFACE (EN)
- Dear Customer!
- TECHNIC
- Components
- Ersatzteilbestellung / spare parts order
- Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
- Explosionzeichnung / explosion drawing
- Bezeichnung / name
- WERKSTATTPRESSE / SHOP PRESS
- Typ / model
- EG-Richtlinien / EC-directives
- Angewandte Normen / applicable Standards
- GARANTIEERKLÄRUNG
- 1.) Gewährleistung:
- 2.) Meldung:
- 3.) Bestimmungen:
- 4.) Schadensersatzansprüche und sonstige Haftungen:
- SERVICE
- GUARANTEE TERMS
- 1.) Warranty:
- Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)
- Geräteinformationen / tool information
- benötigte Ersatzteile / required spare parts
- Problembeschreibung / problem description
- /
Marke : Holzmann
Modell : WP 30H
Kategorie : Nicht kategorisiert
