BEDIENUNGSANLEITUNG GMV-CE-51-24 GREE

Installations- und Bedienungsanleitung

MULTI-VRF ZENTRALREGLER

CE51-24/E(M)

Benutzerhinweise

Bitte lesen Sie vor Inbetriebnahme des Produktes sorgfältig diese Anleitung.

■ Installieren Sie den Zentralregler niemals an einem Ort, wo er Schadgas, starkem Staub, Salznebel oder Feuchtigkeit oder direktem Sonnenlicht ausgesetzt ist.
■ Wird das Gerät an einem Ort installiert, an dem es elektromagnetischer Störbeeinflussung ausgesetzt ist, sollten Signalkabel und Kommunikationskabel mit einer verdrillten Leitung ummantelt werden.
■ Bei normaler Datenübertragung ist eine fachgerechte Verbindung des Kommunikationskabels und die richtige Wahl des DIP-Schalters im Kommunikationsmodul zu gewährleisten.
■ Der Zentralregler darf weder Stößen ausgesetzt, geworfen oder häufig auseinander gebaut werden.

Inhaltsverzeichnis

I ZUSAMMENFASSUNG 1

1.1 KURZE EINFÜHRUNG DER FUNKTION....1
1.2 KOMMUNIKATIONSNETZWERK....1

II DISPLAY TEIL 2

2.1 LCD DISPLAY 2
2.2 EINFÜHRUNG IN DAS LCD-DISPLAY 2

III TASTEN 4

3.1 DIGITIZER-TASTATUR 4
3.2 EINFÜHRUNG IN DIE FUNKTIONEN DER TASTEN....4

IV STEUERUNGSVERFAHREN. 6

4.1 EINZELSTEUERUNG 6
4.2 ZENTRALSTEUERUNG 6
4.3 GRUPPENSTEUERUNG 6

V BETRIEBSANLEITUNG 7

5.1 GERÄT AN/AUS....7
5.2 EINSTELLEN DER BETRIEBSART 7
5.3 TEMPERATUREINSTELLUNG 7
5.4 EINSTELLEN DER LÜFTERGESCHWINDIGKEIT 7
5.5 EINSTELLEN DER UHR....7
5.6 EINSTELLEN DER SWINGFUNKTION 9
5.7 GRUPPE DER INNENGERÄTE 9
5.8 EINSTELLEN DER ABSCHIRMFUNKTION....9

5.8.1 Einstellen Einzelabschirmung....10
5.8.2 Einstellen Zentralabschirmung....11
5.8.3 Einstellen Gruppenabschirmung....12

5.9 Einstellung Wochen-Zeitprogrammierung....13

5.9.1 Einstellung Einzeltimer....14
5.9.2 Einstellung Zentraltimer....16
5.9.3 Einstellung Gruppentimer....18
5.10 PRÜFFUNKTION 20

VI INSTALLATION UND FEHLERBEHEBUNG....21

6.1 INSTALLATION 21
6.2 VERBINDUNG DES ZENTRALREGLER UND DATENÜBERTRAGUNGSMODUL 24
6.3 FEHLERBEHEBUNG 25

6.3.1 Adresseneinstellung des Datenübertragungsmoduls....25
6.3.2 Fehlerbeseitigung 27

VII ANLAGE 28

DIP-Tabelle des Kommunikationsmoduls....29

Einbautabelle....30

Zusammenfassung

1.1 Kurze Einführung der Funktion

Im Multi-VRF-System können 64 Kommunikationsmodule an einen Zentralregler angeschlossen werden, der 1024 Innengeräte regeln kann. Dadurch können die Funktionen ON/OFF, Betriebsmodus, Temperatureinstellung, Lüftergeschwindigkeit, Swingzustand usw. des Innengerätes geprüft und gesteuert werden. Dieses Gerät kann Einzel-, Gruppen- und Zentralregelung realisieren und zweckdienlich die Klimageräte durch Einstellung der wöchentlichen Timer und Fernschirmung regeln.

1. Einzelsteuerung kann ein Einzelgerät steuern;
2. Gruppensteuerung kann eine voreingestellte Gruppe von Innengeräten steuern;
3. Zentralsteuerung kann alle Innengeräte steuern;
4. Durch Einzel-/Gruppen-/Zentralschirmung werden die Betriebsparameter der Innengeräte aus der Ferne geschirmt;
5. Durch die Einzel-/Gruppen-/Zentral-Wochenzeituhr wird der Timer des Klimagerätes aus der Ferne ein oder aus geschaltet;
6. Mit der Uhreinstellung werden Woche, Stunde und Minute eingestellt und angezeigt;

Der Zentralregler kann automatisch den angeschlossenen "Bereich" und das Innengerät ausfindig machen und den aktuellen Betriebsmodus des Innengerätes anzeigen, Temperatur, Lüftergeschwindigkeit, Wochenzeituhr, Schirmung usw. einstellen. Zwecks schneller Prüfung bei Störung eines Innengerätes werden der entsprechende Fehlercode und die Bereichsnummer angezeigt und blinken. Der Zentralregler kann mehrere Kommunikationsmodule integrieren und so ein Kommunikationsnetzwerk bilden. Ohne Verstärker beträgt die Entfernung der Kommunikationsleitung bis zu 1km.

1.2 Kommunikationsnetzwerk

Lageskizze des Kommunikationsnetzwerks:

Abb. 1 Lageskizze des Kommunikationsnetzwerks

Vor dem normalen Betrieb des Zentralreglers muss der Techniker die Adresse des Kommunikationssystems einstellen und die Fehlerbeseitigung vornehmen.

II. DisplayTeil

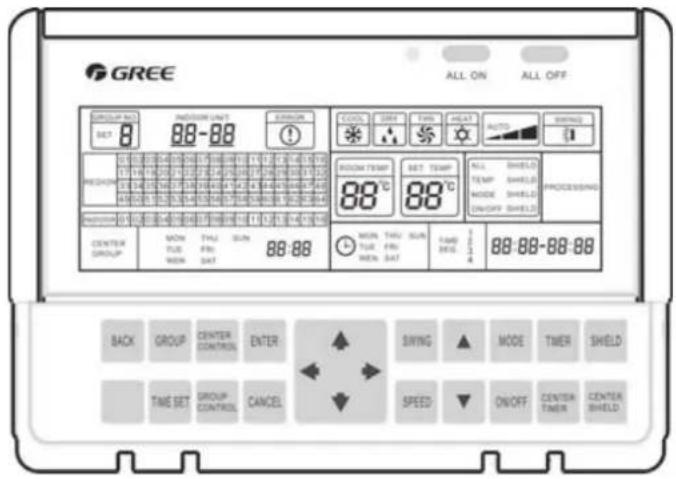

Abb. 2 Aussehen

2.1 LCD Display

Abb. 3 Lageskizze des LCD

2.2 Einführung in das LCD-Display

Abb. 4

LCD Display

Nr. Beschreibung Anleitung zur Anzeige der Inhalte
1 CENTER/GROUP		Die im Betrieb Gruppensteuerung angezeigte „GRUPPE“ oder zusammengehörigen Innengeräte
2 REGION NO.		Anzeige angeschlossene oder ausgewählte Bereichs-Nr.Anmerkung 1)
3 INDOOR UNIT NO.		Anzeige angeschlossene oder ausgewählte Innengerät-Nr.
4 System's time display Anzeige aktuelle Zeit in Woche, Stunde und Minuten
5 ROOM TEMP Raumtemperatur des vorhandenen Innengerätes
6 SET TEMP Temperaturanzeige
7 SHIELD		Alles/Temperatur/Modus/AN/AUS Schirmung aus der Ferne
8 Timer setting display Anzeige Wochenzeitschaltuhr
9	PROCESSING	Anzeige während Versenden des Steuerbefehls
10	GROUP NO.	Anzeige Gruppen-Nr.
11	INDOOR UNIT	Anzeige Bereichs-Nr. und Geräte-Nr. des vorliegenden Innengerätes
12	ERROR	Fehleranzeige bei Störung eines Gerätes
13 Operation mode	Anzeige Betriebsmodus des Innengerätes
14	Fan speed display	Anzeige hohe, mittlere, niedrige oder autom. Lüftergeschwindigkeit
15	SWING	Anzeige Swing-Betriebsmodus des Innengerätes

Anmerkung1: Alle Innengeräte, die durch ein Kommunikationsmodul verbunden sind, werden automatisch in einem Bereich verteilt.

Tastenfunktionen

3.1 Digitizer-Tastatur

3.2 Einführung in die Tastenfunktionen

Nr.	Beschreibung	Funktion
1	ALL ON	Start aller Innengeräte
2	ALL OFF	Stop aller Innengeräte
3	BACK	Zurück zum vorherigen Menü der aktuellen Anzeige
4	GROUP	Drücken dieser Taste im Prüfstatus, zum Prüfen und Einstellen der Gruppeninformation
5	TIME SET	Einstellen der Systemuhr
6	CENTER CONTROL	Einheitliche Steuerung der Betriebsparameter aller Innengeräte
7	GROUP CONTROL	Einheitliche Steuerung der Betriebsparameter einer Gruppe Innengeräte
8	ENTER	Drücken dieser Taste während der Funktions-einstellung zur Bestätigung der Einstellung
9	CANCEL	Drücken dieser Taste während der Funktionseinstellung, um die Einstellung zu löschen. Drücken Sie z.B. die Taste CANCEL, wenn die Zentralsteuerung eingestellt wurde, und das Gerät schaltet zurück zur Auswahl der Steuermethode

Tastenfunktionen

Nr. Beschreibung Funktion
10	UP/DOWNLEFT/RIGHT▲▼	Zur Angabe der Richtung. drücken Sie z.B. diese Tasten, um die abzufragenden Innengeräte oder Kommunikationsmodule einzustellen.
11 SWING Swing einstellen oder nicht
12 SPEED		Einstellen der Lüftergeschwindigkeit auf hoch, mittel, niedrig oder autom
13 Increase Erhöhen der eingestellten Temperatur
14 Decrease Herabsetzen der eingestellten Temperatur
15 MODE		Einstellen des Kühl-, Trocknen-, Lüfter- oder Wärmemodus
16 ON/OFF Ein- oder Ausschalten des Gerätes
17 TIMER	Einstellen oder Prüfen des Timers
18	CENTRAL TIMER	Zentrale Einstellung oder Prüfung des Timers
19	SHIELD	Schirmfunktionen eines einzelnen Innengerätes oder einer Gruppe Innengeräte
20	CENTER SHIELD	Zentrale Schirmfunktionen aller Innengeräte

Steuerungsverfahren

Es gibt die Einzel-, Zentral- und Gruppensteuerung.

4.1 Einzelsteuerung

Die Einzelsteuerung dient zur Steuerung der Betriebsparameter eines einzelnen Innengerätes. Der Betrieb läuft folgendermaßen:

1. Drücken Sie die LEFT/RIGHT-Taste, um zwischen "REGION" und "INDOOR" zu wechseln. Drücken Sie die UP/DOWN-Taste, um eine Bereichs-Nr. und Innengerät-Nr. einzustellen, um die zu steuernden Innengeräte auszuwählen. Die ausgewählte Bereichs-Nr. und Innengerät-Nr. blinken.
2. Stellen Sie die Betriebszustände des Innengerätes einschließlich Modus, Lüftergeschwindigkeit, Temperatur, Timer, Schirmung usw. ein.
3. Drücken Sie die BACK-Taste während der Betriebseinstellung, um zurück in den Prüfzustand zu gelangen.

4.2 Zentralsteuerung

Die Zentralsteuerung dient der einheitlichen Steuerung der Betriebsparameter aller Innengeräte. Der Betrieb läuft folgendermaßen:

1. Bei Drücken der CENTER CONTROL Taste, wird CENTER angezeigt.
2. Einstellen der Betriebszustände des Innengerätes einschließlich Modus, Lüftergeschwindigkeit, Temperatur, Timer, Schirmung usw.
3. Drücken Sie die BACK-Taste während der Betriebseinstellung, um zurück in den Prüfzustand zu gelangen.

4.3 Gruppensteuerung

Die Gruppensteuerung dient der einheitlichen Steuerung der Betriebsparameter einer Gruppe von Innengeräten. Der Betrieb läuft folgendermaßen:

1. Bei Drücken der GROUP CONTROL Taste wird GROUP angezeigt.
2. Stellen Sie die Betriebszustände des Innengerätes einschließlich Modus, Lüftergeschwindigkeit, Temperatur, Timer, Schirmung usw. ein.
3. Drücken Sie die BACK-Taste während der Betriebseinstellung, um zurück in den Prüfzustand zu gelangen.

V Betriebsanleitung

5.1 Gerät an/aus

Es gibt ALL ON, ALL OFF und ON/OFF Tasten.

Drücken Sie für eine Sekunde die ALL ON Taste, um alle Innengeräte zu starten. Drücken Sie für eine Sekunde die ALL OFF Taste, um alle Innengeräte auszuschalten. Drücken Sie die ON/OFF Taste, um ein einzelnes oder mehre Innengerät/e zu starten.

Drücken Sie die ON/OFF Taste erneut, um ein einzelnes oder mehrere Innengerät/e anzuhalten.

Anmerkung: Beim Wechseln des Zustands von AUS zu AN wird das Innengerät abgeschaltet, unter der ersten ALL ON Steuerung wird das Innengerät per Standardeinstellung angeschaltet.

5.2 Einstellen der Betriebsart

Beim Drücken der MODE-Taste wechselt die Betriebsart entsprechend der unteren Reihenfolge:

Änderung der eingestellten Temperatur.

Der Temperatureinstellungsbereich bei jeder Betriebsart beträgt 16°C\~30°C.

5.4 Einstellen der Lüftergeschwindigkeit

Bei jedem Druck der SPEED Taste wechselt die Lüftergeschwindigkeit in folgender Reihenfolge:

5.5 Uhr-Einstellung

Die Systemuhr stellt die Basis für die Wochenschaltung da, wodurch Woche, Stunde und Minute eingestellt werden.

Der Betrieb läuft folgendermaßen:

1. Drücken Sie die TIME SET Taste, um zum Uhreinstellungsbetrieb zu gelangen, wobei das aktuelle Datum blinkt (Standard).
2. Durch Drücken der UP/DOWN-Taste wird das Datum eingestellt.
3. Durch Drücken der RIGHT-Taste schaltet man zur Stundeneinstellung und durch Drücken der UP/DOWN-Taste wird die Stunde eingestellt.

V Betriebsanleitung

1. Durch Drücken der RIGHT-Taste schaltet man zur Minuteneinstellung und durch Drücken der UP/DOWN-Taste werden die Minuten eingestellt.

Anmerkung: Durch Betätigen von TIME SET oder BACK während der Uhreinstellung kehren Sie in den Prüfzustand zurück.

Drücken der RIGHTTaste schaltet auf Minuteneinstellung
Durch Drücken der TIME SET -Taste während der Uhreinstellung können Sie das Menü verlassen.
Abb. 8

V Betriebsanleitung

5.6 Einstellen der Swingfunktion

Drücken Sie die SWING-Taste am Gerät, um die Swingfunktion zu starten, im LCD wird das Swing-Symbol angezeigt. Drücken Sie im Swingbetrieb die SWING-Taste um die Swingfunktion zu beenden; das Swing-Symbol verschwindet.

5.7 Gruppierung von Innengeräten

Der Betrieb erfolgt folgendermaßen:

1. Drücken Sie die GROUP-Taste, im LCD wird "SET" angezeigt.
2. Durch Drücken der UP/DOWN-Taste wird die Gruppen-Nr. eingestellt.
3. Drücken Sie die RIGHT-Taste, um einen Bereich auszuwählen, die Bereichs-Nr. blinkt (Standard). Drücken Sie die ENTER oder CANCEL-Taste, um die Einstellung zu bestätigen oder zu löschen. Die ausgewählte Bereichs-nummer und die entsprechende Nr. des Innengerätes werden angezeigt.
4. Drücken Sie die RIGHT-Taste, um ein Innengerät auszuwählen, die Innengerät-Nr. blinkt (Standard). Drücken Sie die ENTER oder CANCEL Taste, um die Einstellung zu bestätigen oder zu löschen. Die ausgewählte Innengerät-Nr. und die Bereichs-Nr. werden angezeigt.
5. Durch Drücken der LEFT-Taste gelangen Sie zurück zur Auswahl der Bereichs-Nr. Durch erneutes Drücken der LEFT Taste gelangen Sie zurück zur Einstellung der Gruppen-Nr..

Anmerkung: Während der Einstellung der Gerätegruppe können Sie durch Drücken der GROUP oder BACK Taste die Gruppeneinstellung verlassen.

Wenn der Zentralregler oder das Kommunikationsmodul, für das die Gruppe der Innengeräte eingestellt wurde, für ein neues Projekt verwendet werden soll, sollten die Einstellungen initialisiert werden (bei der Initialisierung wird die eingestellte Gruppeninformation zurückgesetzt) und dann kann die Gruppeneinstellung erneut erfolgen.

Initialisierung: Bevor der Zentralregler eingeschaltet wird, drücken Sie die Taste unter der BACK-Taste, um zur Initialisierungsseite zurück zu kehren, und die Initialisierung erfolgt in zehn Sekunden.

5.8 Einstellen der Abschirmfunktion

Der Abschirmbetrieb beinhaltet die Einzel-, Zentral- und Gruppenschirmung.

Die Abschirmfunktion beinhaltet „ALL SHIELD“, „TEMP SHIELD“, „MODE SHIELD“ und „ON/OFF SHIELD“.

1. „ALL SHIELD“ bedeutet der fest voreingestellte Einstellungszustand (Temperatur, Modus und An/Aus-Zustand), so dass deren Einstellung nicht möglich ist.
2. „TEMP SHIELD“ bedeutet die fest voreingestellte Temperatureinstellung, so dass eine Temperatureinstellung nicht möglich ist.
3. „MODE SHIELD“ bedeutet die fest voreingestellte Betriebseinstellung, so dass die Einstellung des Betriebsmodus nicht möglich ist.
4. „ON/OFF SHIELD“ bedeutet die fest eingestellte An/Aus-Einstellung, so dass die An/Aus-Steuerung nicht möglich ist.

Im Abschirm-Betrieb:

Wenn „TEMP SHIELD“, „MODE SHIELD“ oder „ON/OFF SHIELD“ nach „ALL SHIELD“ eingestellt wurde, wird die „ALL SHIELD“ Funktion automatisch aufgehoben.

Wenn „ALL SHIELD“ nach „TEMP SHIELD“, „MODE SHIELD“ oder „ON/OFF SHIELD“ eingestellt wurde, wird die „TEMP SHIELD“, „MODE SHIELD“ oder „ON/OFF SHIELD“ Funktion automatisch aufgehoben.

Abb. 9 Ablaufplan der Abschirmeinstellung

V Betriebsanleitung

5.8.1 Einstellung Einzelschirmung

Einstellung Einzelschirmung

1. Drücken Sie die SHIELD-Taste, um zur Abschirmeinstellung zu gelangen, wobei die zuletzt eingestellte Abschirmfunktion blinkt.
2. Drücken Sie die UP/DOWN-Taste, um zwischen „ALL SHIELD“, „TEMP SHIELD“, „MODE SHIELD“ und „ON/OFF SHIELD“ auszuwählen. Die entsprechende Abschirmfunktion blinkt.
3. Drücken Sie die ENTER-Taste, um die Einstellung zu bestätigen. Normalerweise ist die aktuelle Abschirmfunktion an.
4. Drücken Sie die CANCEL-Taste, um die aktuelle Abschirmeinstellung zu widerrufen.

Anmerkung: Bei Einstellung der Einzelschirmung kann man durch Drücken von SHIELD oder BACK die Abschirmeinstellung verlassen.

Abb. 10

V Betriebsanleitung

5.8.2 Einstellung Zentralschirmung

Betrieb wie folgt:

1. Drücken Sie die CENTER SHIELD-Taste, um zur Einstellung Zentralschirmung zu gelangen, wobei die aktuelle Abschirmfunktion blinkt.
2. Drücken Sie die UP/DOWN-Taste, um zwischen „ALL SHIELD“, „TEMP SHIELD“, „MODE SHIELD“ und „ON/OFF SHIELD“ auszuwählen. Die entsprechende Abschirmfunktion blinkt.
3. Drücken Sie die ENTER-Taste, um die Einstellung zu bestätigen. Normalerweise ist die aktuelle Abschirmfunktion an.
4. Drücken Sie die CANCEL-Taste, um die aktuelle Abschirmeinstellung zu widerrufen.

Anmerkung: Während der Zentralschirmung-Einstellung können Sie durch Drücken der CENTER SHIELD oder BACK-Taste die Abschirmeinstellung verlassen.

Abb. 11

V Betriebsanleitung

5.8.3 Einstellung Gruppenschirmung

Betrieb wie folgt:

1. Drücken Sie die SHIELD-Taste, um zur Einstellung Gruppenschirmung zu gelangen, wobei die zuletzt eingestellte Abschirmfunktion blinkt.
2. Drücken Sie die GROUP CONTROL-Taste in der Gruppenschirmung-Einstellung, im LCD wird die Gruppen-Nr. angezeigt. Drücken Sie die UP/DOWN-Taste, um die Gruppen-Nr. einzustellen und drücken Sie ENTER, um die Auswahl zu bestätigen.
3. Drücken Sie die RIGHT-Taste, um eine Abschirmfunktion auszuwählen. Drücken Sie die UP/DOWN-Taste, um zwischen "ALL SHIELD", "TEMP SHIELD", "MODE SHIELD" und "ON/OFF SHIELD" zu wählen. Die aktuelle Abschirmfunktion blinkt.
4. Drücken Sie die ENTER-Taste, um die aktuelle Abschirmeinstellung zu bestätigen, normalerweise ist die aktuelle Abschirmfunktion an.
5. Drücken Sie die CANCEL-Taste, um die aktuelle Abschirmeinstellung zu löschen.

Anmerkung: Im Gruppenschirmungsbetrieb können Sie durch Drücken der SHIELD oder BACK Taste die Gruppenschirmungseinstellung verlassen.

Durch Drücken der SHIELD- Taste während der Gruppenschirmungs-Einstellung kann man die Einstellung verlassen
Drücken der CANCEL-Taste, um die aktuelle Abschirmeinstellung zu löschen

V Betriebsanleitung

5.9 Einstellung Wochen-Zeitprogrammierung

Stellen Sie einmal wöchentlich den Timer ON und OFF des Geräts auf einen oder mehrere Tage dieser Woche. Nach dieser Einstellung wird das Gerät regelmäßig und rechtzeitig an und aus geschaltet. Zum Beispiel startet das Gerät von Montag bis Freitag um 8:00 den Betrieb und beendet diesen um 17:00 Uhr und schaltet Samstag und Sonntag nicht in den Betrieb.

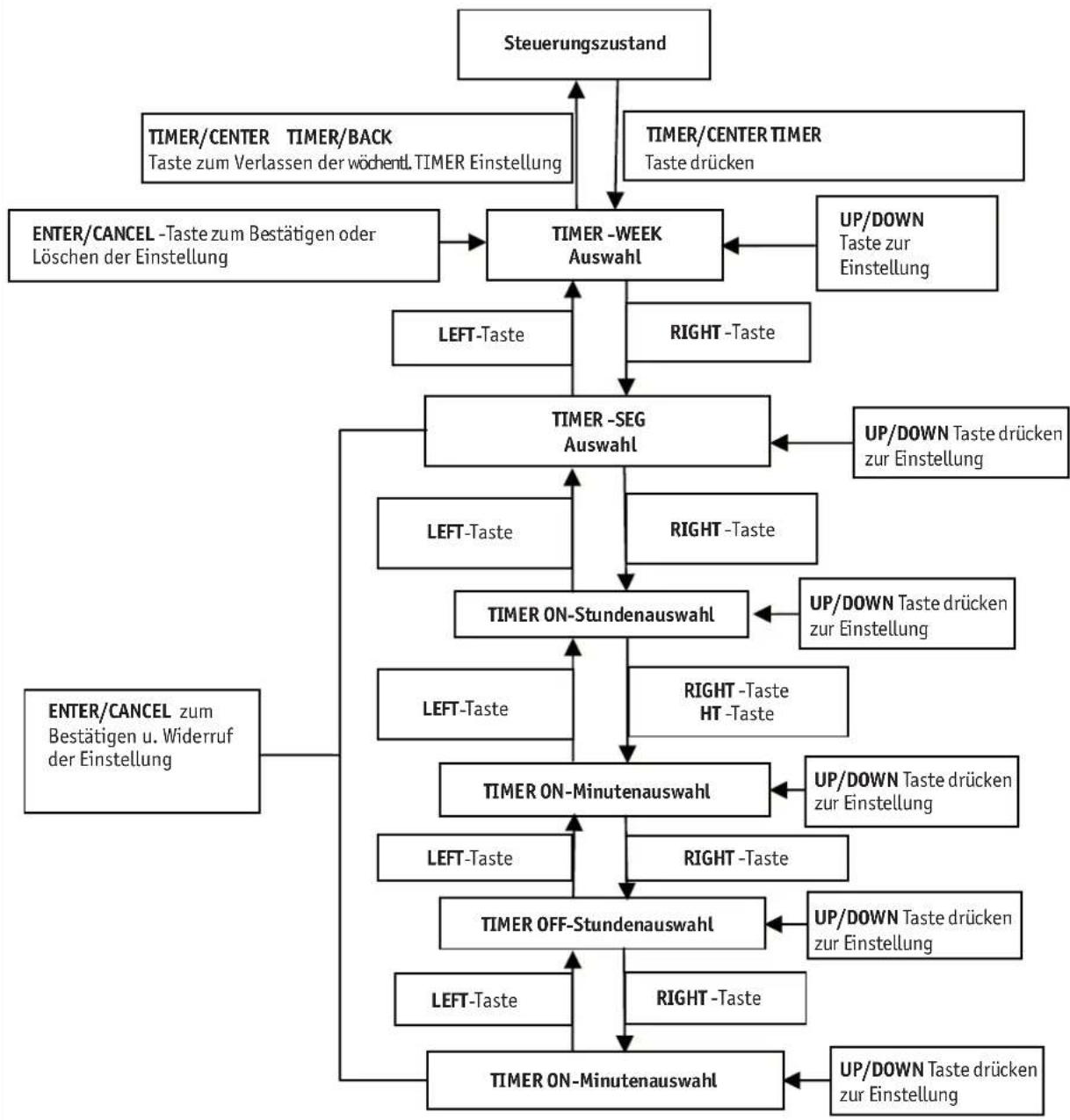

Abb. 13 Ablaufplan der Einstellung der Wochen-Zeitprogrammierung

V Betriebsanleitung

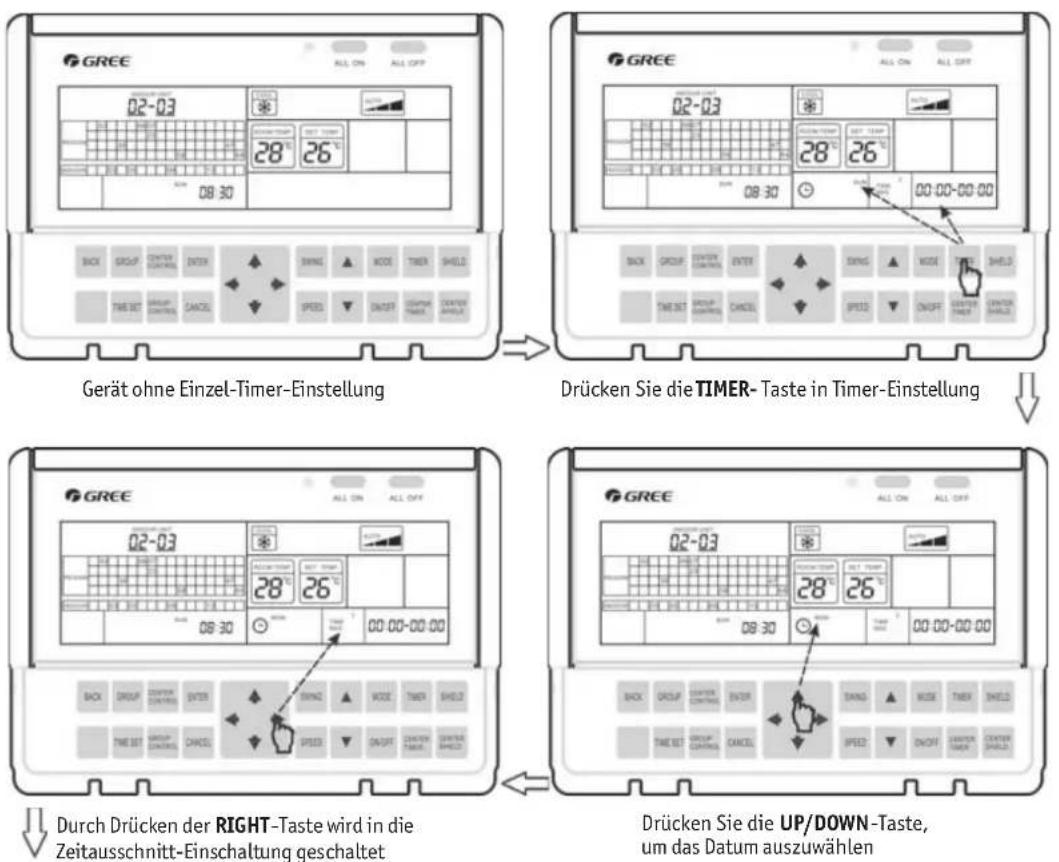

5.9.1 Einstellung Einzel-Timer

Betrieb wie folgt:

1. Drücken Sie die TIMER-Taste, um den Timer einzustellen, normalerweise blinkt das aktuelle Datum (Standard) und das eingestellte Datum wird angezeigt.
2. Drücken Sie die UP/DOWN-Taste, um das Datum auszuwählen und das ausgewählte blinkt. Drücken Sie die CANCEL-Taste, um die Datum-Einstellung zu löschen.
3. Durch Drücken der RIGHT-Taste wird in die Zeitausschnitt-Einstellung geschaltet. In diesem Fall blinkt nur das ausgewählte Datum. Drücken Sie die UP/DOWN-Taste, um den Zeitausschnitt auszuwählen, die entsprechende Zahl blinkt. Drücken Sie die CANCEL-Taste, um die Einstellung zu löschen.
4. Beim erneuten Drücken der RIGHT-Taste schalten Sie zurück zur TIMER ON-Einstellung. Drücken Sie die UP/DOWN-Taste, um die ON Zeit einzustellen, ON-Zeit blinkt. Drücken Sie die LEFT-Taste, und Sie gelangen zurück in die Zeitausschnitt-Einstellung.
5. Durch Drücken der RIGHT-Taste schalten Sie in die TIMER OFF-Einstellung. Drücken Sie die UP/DOWN-Taste, um die OFF-Zeit einzustellen, die OFF-Zeit blinkt. Durch Drücken der LEFT-Taste gelangen Sie zurück zur TIMER ON-Einstellung.
6. Drücken der ENTER-Taste bestätigt die TIMER ON/OFF Einstellung des aktuellen Zeitausschnitts und schaltet zurück zur Zeitausschnitt-Auswahl, die nächste SEG-Nummer blinkt. Durch Drücken der UP/DOWN-Taste erfolgt die weitere Auswahl des Zeitausschnitts. Wiederholen Sie den oberen Vorgang für die nächste Einstellung.

Anmerkung: Während der Einzeltimer-Einstellung und Drücken der TIMER oder BACK-Taste können Sie die wöchentliche Einzel-Timer-Einstellung verlassen.

V Betriebsanleitung

Abb. 14

V Betriebsanleitung

5.9.2 Einstellung Zentraltimer

Betrieb wie folgt:

1. Drücken Sie die CENTER TIMER Taste in Timer-Einstellung, normalerweise blinkt das aktuelle Datum (Standard) und die Datumseinstellung wird angezeigt.
2. Drücken Sie die UP/DOWN-Taste, um das Datum auszuwählen und das ausgewählte blinkt. Drücken Sie die CANCEL-Taste, um die Datumseinstellung zu löschen.
3. Durch Drücken der RIGHT-Taste schalten Sie zur Zeitausschnitt-Einstellung. In diesem Fall blinkt nur das ausgewählte Datum. Drücken Sie die UP/DOWN-Taste um den Zeitausschnitt auszuwählen, die entsprechende Zahl blinkt. Drücken Sie die CANCEL-Taste, um die Einstellung zu löschen.
4. Durch erneutes Drücken der RIGHT-Taste schalten Sie in die TIMER ON-Einstellung. Drücken Sie die UP/DOWN-Taste, um die ON-Zeit einzustellen, die ON-Zeit blinkt. Durch Drücken der LEFT-Taste kehren Sie zur Zeitausschnitt-Einstellung zurück.
5. Durch Drücken der RIGHT-Taste schalten Sie zur TIMER OFF Einstellung. Drücken Sie die UP/DOWN-Taste, um die OFF-Zeit einzustellen, die OFF-Zeit blinkt. Durch Drücken der LEFT-Taste kehren Sie zur TIMER ON Einstellung zurück.
6. Drücken der ENTER-Taste bestätigt die TIMER ON/OFF Einstellung am aktuellen Zeitausschnitt und kehrt zur Zeitausschnitt-Auswahl zurück, die nächste SEG-Nummer blinkt. Durch Drücken der UP/DOWN-Taste fahren Sie mit der Auswahl des Zeitausschnitts fort. Wiederholen Sie oberen Vorgang für die nächste Einstellung.

Anmerkung: Während der Zentraltimer-Einstellung können Sie durch Drücken der TIMER oder BACK Taste die wöchentliche Timer-Einstellung verlassen.

V Betriebsanleitung

Abb. 15

V Betriebsanleitung

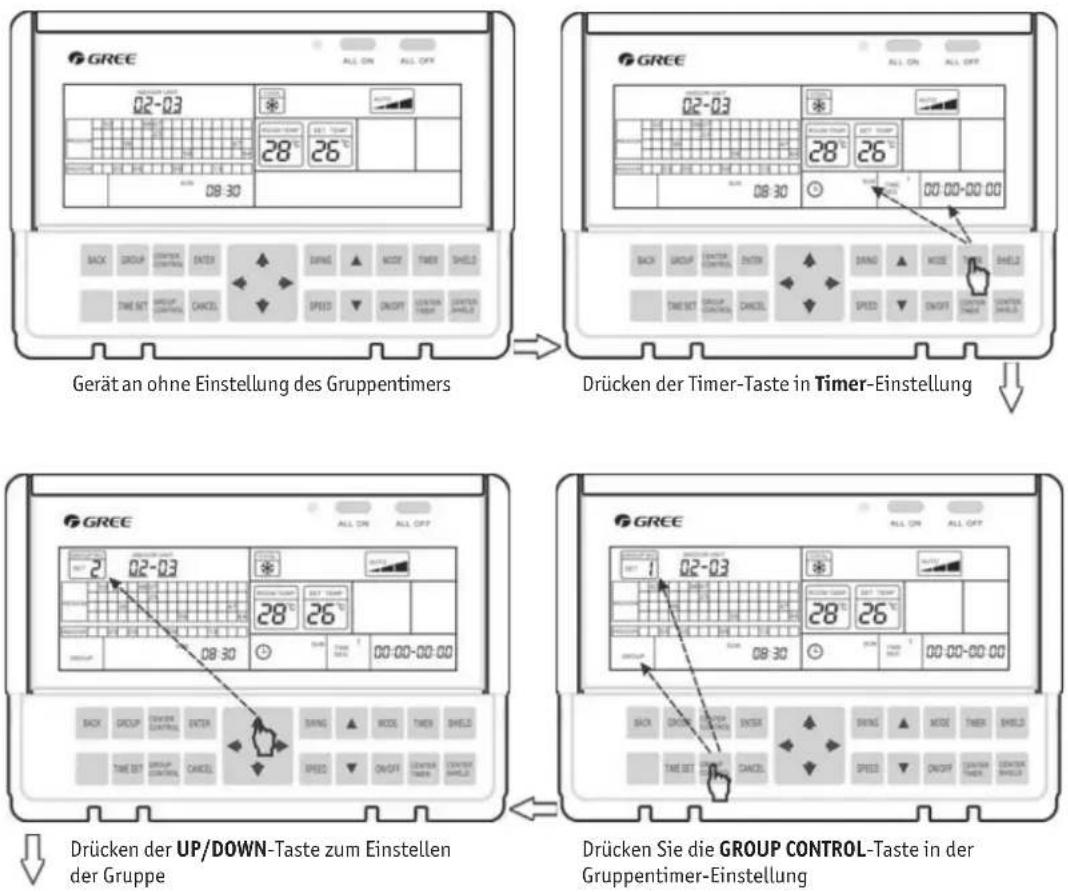

5.9.3 Einstellung Gruppentimer

Betrieb wie folgt:

1. Drücken Sie die TIMER-Taste, um zur Timer-Einstellung zu gelangen, das aktuelle Datum blinkt (Standard) und die eingestellten Daten sind normalerweise an.
2. Drücken Sie die GROUP CONTROL-Taste zur Einstellung des Gruppentimers, im LCD erscheint die aktuelle Gruppen-Nr. Drücken Sie die UP/DOWN-Taste, um die Gruppen-Nr. einzustellen, die entsprechende Nr. blinkt. Drücken Sie die CANCEL-Taste, um diese Einstellung zu löschen.
3. Durch Drücken der RIGHT-Taste gelangen Sie zur Datumeinstellung. Drücken Sie die UP/DOWN-Taste, um das Datum auszuwählen und das ausgewählte blinkt. Drücken Sie die CANCEL-Taste, um die Einstellung zu löschen.
4. Durch Drücken der RIGHT-Taste schalten Sie zur Zeitsausschnitt-Einstellung. In diesem Fall blinkt nur das aus gewählte Datum. Drücken Sie die UP/DOWN-Taste, um den Zeitausschnitt einzustellen, die entsprechende Zahl blinkt. Drücken Sie die CANCEL-Taste, um die Einstellung zu löschen.
5. Durch erneutes Drücken der RIGHT-Taste schalten Sie zur TIMER ON-Einstellung. Drücken Sie die UP/DOWN-Taste, um die ON-Zeit einzustellen, die ON-Zeit-Anzeige blinkt. Drücken Sie die LEFT-Taste, um zur Zeitausschnitt-Einstellung zurück zu kehren.
6. Durch Drücken der RIGHT-Taste schalten Sie zur TIMER OFF-Einstellung. Durch Drücken der UP/DOWN-Taste stellen Sie die OFF-Zeit ein, OFF-Zeit blinkt. Durch Drücken der LEFT-Taste kehren Sie zur TIMER ON-Einstellung zurück.
7. Drücken der ENTER-Taste bestätigt die TIMER ON/OFF Einstellung am aktuellen Zeitausschnitt und kehrt zur Zeitausschnitt-Auswahl zurück, die nächste SEG-Nummer blinkt. Durch Drücken der UP/DOWN-Taste fahren Sie mir der Auswahl des Zeitausschnitts fort. Wiederholen Sie oberen Vorgang für die nächsten Einstellung.

Anmerkung: Während der Gruppentimer-Einstellung können Sie durch Drücken der TIMER oder BACK-Taste die Einstellung verlassen.

V Betriebsanleitung

Durch Drücken der TIMER-Taste während der Gruppentimer-Einstellung können Sie die Gruppentimer-Einstellung verlassen

Abb. 16

V Betriebsanleitung

5.10 PRÜFFUNKTION

Wenn das Gerät AN ist, drücken Sie die UP/DOWN-Taste, um das abzufragende Innengerät auszuwählen, im LCD werden die entsprechenden Parameter der "Bereichs-Nr.", "Innengerät-Nr.", Betriebsart, eingestellte Temperatur, Schirmung und Timer etc. angezeigt.

Im Prüfstatus werden normalerweise die Zahlen der Online-Regionen angezeigt. Für die erste Abschaltung werden der niedrigste angeschlossene Bereich und die niedrigste Innengeräte-Nr. angezeigt; inzwischen werden die Betriebsarten des Innengerätes einschließlich Modus, Raumtemperatur, eingestellte Temperatur, Lüftergeschwindigkeit, Abschirmung, Swingfunktion und Wochenschaltuhr angezeigt.

Im Falle einer Störung des ausgewählten Innengerätes wird der Fehlercode angezeigt.

Installation und Fehlerbehebung

6.1 Installation

Die Installation des Zentralreglers beinhaltet die Installation selbst und die Verbindung mit den Kommunikationsmodulen.

Nachdem Sie einen Installationsort ausgewählt haben, führen Sie die Installation wie folgt durch: 1. Sorgen Sie für eine Lochstelle zur Installation: Um das Gerät in der Wand zu installieren (1) Bohren Sie ein Loch mit folgenden Maßen 180mm×106mm×72mm (L×B×T)

Abb. 17

(2) Stellen Sie 4 Holzstücke oder Kunststoffplatten zur Verfügung

Abb. 18

Installation im Schaltschrank: Bohren Sie 4 Löcher in die Wand des Schaltschranks gemäß folgenden Maßen in der Abbildung.

Abb. 19

Installation und Fehlerbehebung

1. Installieren Sie das Elektrokastengehäuse an der Wand oder im Schaltschrank.

Abb. 20

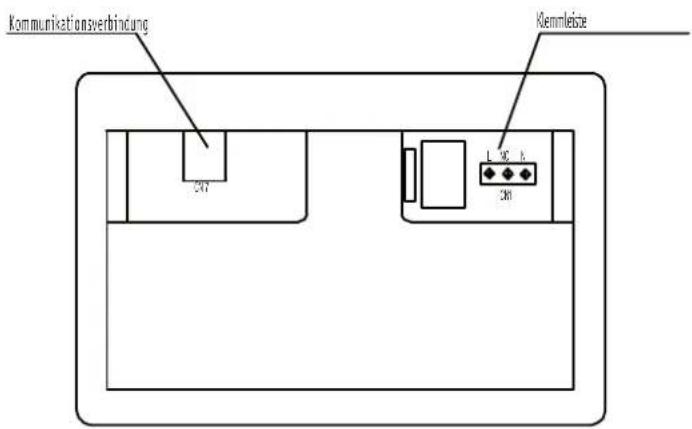

1. Anschluss des Stromkabels und Kommunikationskabels

Schieben Sie das Kommunikationskabel durch das Drahtloch des Elektrokastengehäuses und fügen Sie es in den Kommunikationsanschluss. Schieben Sie das Netzkabel durch das andere Drahtloch des Elektrokastengehäuses und verbinden Sie es mit der Klemmleiste auf der Hauptplatine des Controllers, wie in der unteren Abbildung gezeigt. L wird mit dem stromführenden Draht, N mit dem Nullleiter und die Erdleitung mit der entsprechenden auf dem Elektrokasten markierten Position verbunden. Das Drahtloch kann entsprechend der tatsächlichen Gegebenheiten frei gesetzt werden.

Die Breite des mit den Klemmleisten verbundenen Netzkabels muss im Bereich 1.5\~2.2mm liegen.

Die Bemessungsspannung der Klemmleiste beträgt 220 – 240 VAC.

Die Netzfrequenz beträgt 50/60HZ.

Abb. 21

Installation und Fehlerbehebung

1. Teilen Sie den Zentralregler vom Knick aus in zwei Teile, wie in der folgenden Abbildung gezeigt Oberteil und Unterteil

Abb. 22

1. Verbinden Sie das Elektrokastengehäuse und das Unterteil mit Schrauben entsprechend der folgenden Abbildung.

Abb. 23

1. Bauen Sie das Oberteil wieder an und beginnen Sie anschließend mit der Fehlerbehebung.

6.2 Verbindung zwischen Zentralregler und Kommunikationsmodul

Verbinden Sie diese wie in Abbildung 24 gezeigt.

Abb.24 Skizze der Verbindung zwischen Zentralregler und Kommunikationsmodul

Anmerkung:

1. Die Adresse des Kommunikationsmoduls kann von 1 bis 64 gesetzt werden. Zur Vermeidung einer Verbindungsstörung können Adressen nicht gleich sein.
2. Die Verbindungsleitung der Kommunikationsmodule oder Zentralregler müssen entsprechend der Entfernung im Projekt ausgestattet sein.
3. Gree liefert ein zweiadriges, 1m langes Kommunikationskabel mit (der Benutzer muss das Kabel entsprechend der tatsächlichen Gegebenheiten verlängern).
4. Der Zentralregler und das Kommunikationsmodul werden durch eine Verbindungsleitung mit einem Quarzverbinder an beiden Enden verbunden. In der Nähe des Controllers wird ein Magnetring auf der Verbindungsleitung benötigt, der sich etwa 10cm vom Quarzverbinder befindet, nachdem zwei Kreise durch die Verbindungsleitung umwickelt wurden. Nach Installation sollte der Magnetring sich innerhalb des Schaltschranks befinden, nachdem der Quarzverbinder mit dem Smart-Zone-Controller verbunden wurde. Der folgenden Abbildung können Sie entnehmen, wie und wo der Anschluss zu erfolgen hat.

Installation und Fehlerbehebung

Abb.25 Verbindungsweise von Quarzverbinder, Verbindungsleitung und Magnetring

Abb.26 Verbindungsstelle von Quarzverbinder, Verbindungsleitung und Magnetring

6.3 Fehlerbehebung

Um einen normalen Betrieb des Zentralreglers zu gewährleisten, muss die Adresse des Kommunikationsmoduls nach erfolgter Installation eingestellt werden. (Einzelheiten siehe unter Anleitung Kommunikationsmodul.) Füllen Sie die Einbautabelle aus (siehe Tabelle 3).

6.3.1 Adresseinstellung des Kommunikationsmoduls

Stellen Sie die Adresse des Kommunikationsmoduls mit dem DIP-Schalter ein. (Nehmen Sie bitte vor dem Betrieb des DIP-Schalters das Kommunikationsmodul vom Netz.)

Der DIP-Schalter für das Kommunikationsmodul:

Installation und Fehlerbehebung

1. DIP2 Einstellung

Stellen Sie alle Schiebeschalter auf ON (d.h. 0), wie in Abb.28 gezeigt.

Abb.28 DIP2 Einstellung

2. DIP1 Einstellung

Der 8-bit DIP-Schalter im Kommunikationsmodul dient der Einstellung der Modbus-Adresse. Er ist durch SA2 und SA3 auf PCB integriert, aber mit DIP1 markiert. Anwählen von ON bedeutet 0, und Anwählen der Zahlenseite bedeutet 1. Der Bereich der Adresseinstellung liegt zwischen 1-64 (Adresse des Kommunikationsmoduls.

Abb. 29 DIP1 -Einstellung

(1) Graphisches Beispiel für die Einstellung von Adresse 11

Abb. 30 Adresse 11

(2) Graphisches Beispiel für die Einstellung von Adresse 43

Abb. 31 Adresse 43

Installation und Fehlerbehebung

6.3.2 Fehlerbehebung

Prüfen Sie nach Adresseinstellung des Kommunikationsmoduls durch die Bereichs-Nr. auf dem Zentralregler, ob die Einstellung korrekt ist. Wurde beispielsweise die Adresse auf "01" eingestellt, zeigt der Zentralregler die Bereichs-Nr. "01" an. Wird die Bereichs-Nr. "01" nicht angezeigt, deutet das auf eine inkorrekte Einstellung hin. Sie sollten die Adress-Nr. entsprechend der Anleitung des Kommunikationsmoduls und DIP-Tabelle neu einstellen. Nach normaler Datenübertragung zwischen Zentralregler und Kommunikationsmodul ist die Einbautabelle auszufüllen, um die Informationen eines jeden Innengerätes zu prüfen. Ist die Anzahl der geprüften Innengeräte nicht identisch mit der der installierten Innengeräte, sind die Adresseinstellung des Kommunikationsmoduls und die Verbindung des Kommunikationskabels erneut zu prüfen.

Tabelle 3 Einbautabelle

Bereichs-Nr.	Innengerät-Nr.	Aktuelle Innengerät-Nr.	Ort des Innengerätes
0	8		Nr.3 Innengerät in Raum B 3Etage A

Anmerkung:

1. Die Bereichs-Nr. gibt den angeschlossenen Bereich Nr. 1-64 an, angezeigt durch den Zentralregler.
2. Die Innengerät-Nr. gibt die angeschlossene Innengerät-Nr. an, 1-16, angezeigt durch den Zentralregler.
3. Die aktuelle Innengerät-Nr. gibt die aktuelle Innengerät-Nr. an, angezeigt durch den Zentralregler.
4. Der Ort des Innengerätes gibt den tatsächlichen Ort des Zentralreglers an, ausgedrückt durch Nr.____ des Innengeräts, Raum____, Etage____.

6.3.2 Fehlerbehebung

Fehler-Code-Liste

	Störung
E1 Hochdruckschutz des Kompressors
E2 Gefrierschutz des Innengerätes
E3 Niederdruckschutz des Kompressors
E4 Austrittstemperaturschutz des Kompressors
E5 Überstromschutz, Überlastschutz des Kompressors, Antriebsstörung
E6 Übertragungsstörung
E7 Kollidierende Betriebsmodi
E8 Schutz Innengebläsemotor
E9 Wasserüberlaufschutz (Kassetten-Klimagerät)
EH E-Heizer-Schutz
F0 Störung des Umgebungstemperatursensors des Innengerätes
F1 Störung des Spiralrohr-Einlasssensors des Innengerätes
F2 Störung des Spiralrohr-Zwischensensors des Innengerätes
F3	Störung des Spiralrohr-Auslasssensors des Innengerätes
F4	Störung des Umgebungstemperatursensors des Außengerätes
F5	Störung des Spiralrohr-Einlasssensors des Außengerätes
F6	Störung des Spiralrohr-Auslasssensors des Außengerätes
F7	Störung des Spiralrohr-Auslasssensors des Außengerätes
F8	Störung des Auslasstemperatursensors 1(fest)
F9	Störung des Auslasstemperatursensors 2 (digital)
FA	Störung des Öltemperatursensors 1(fest)
Fb	Störung des Öltemperatursensors 2 (digital)
Fc	Störung des Hochdrucksensors
Fc	Störung des Niederdrucksensors
H6	PG Motorstillstand

DIP-Tabelle des Kommunikationsmoduls:

DIP1													Adress-wert	DIP2									Adress-wert
1	2	3	4	5	6	7	8	1	2	3	4	5	6	7	8
1	0	0	0	0	0	0	0	1	1	0	0	0	0	0	0	33
0	1	0	0	0	0	0	0	2	0	1	0	0	0	1	0	0	34
1	1	0	0	0	0	0	0	3	1	1	0	0	0	1	0	0	35
0	0	1	0	0	0	0	0	4	0	0	1	0	0	1	0	0	36
1	0	1	0	0	0	0	0	5	1	0	1	0	0	1	0	0	37
0	1	1	0	0	0	0	0	6	0	1	1	0	0	1	0	0	38
1	1	1	0	0	0	0	0	7	1	1	1	0	0	1	0	0	39
0	0	0	1	0	0	0	0	8	0	0	0	1	0	1	0	0	40
1	0	0	1	0	0	0	0	9	1	0	0	1	0	1	0	0	41
0	1	0	1	0	0	0	0	10	0	1	0	1	0	1	0	0	42
1	1	0	1	0	0	0	0	11	1	1	0	1	0	1	0	0	43
0	0	1	1	0	0	0	0	12	0	0	1	1	0	1	0	0	44
1	0	1	1	0	0	0	0	13	1	0	1	1	0	1	0	0	45
0	1	1	1	0	0	0	0	14	0	1	1	1	0	1	0	0	46
1	1	1	1	0	0	0	0	15	1	1	1	1	0	1	0	0	47
0	0	0	0	1	0	0	0	16	0	0	0	0	1	1	0	0	48
1	0	0	0	1	0	0	0	17	1	0	0	0	1	1	0	0	49
0	1	0	0	1	0	0	0	18	0	1	0	0	1	1	0	0	50
1	1	0	0	1	0	0	0	19	1	1	0	0	1	1	0	0	51
0	0	1	0	1	0	0	0	20	0	0	1	0	1	1	0	0	52
1	0	1	0	1	0	0	0	21	1	0	1	0	1	1	0	0	53
0	1	1	0	1	0	0	0	22	0	1	1	0	1	1	0	0	54
1	1	1	0	1	0	0	0	23	1	1	1	0	1	1	0	0	55
0	0	0	1	1	0	0	0	24	0	0	0	1	1	1	0	0	56
1	0	0	1	1	0	0	0	25	1	0	0	1	1	1	0	0	57
0	1	0	1	1	0	0	0	26	0	1	0	1	1	1	0	0	58
1	1	0	1	1	0	0	0	27	1	1	0	1	1	1	0	0	59
0	0	1	1	1	0	0	0	28	0	0	1	1	1	1	0	0	60
1	0	1	1	1	0	0	0	29	1	0	1	1	1	1	0	0	61
1	1	1	1	1	0	0	0	30	0	1	1	1	1	1	0	0	62
1	1	0	0	1	0	0	0	31	1	1	1	1	1	1	0	0	63
0	0	0	0	0	1	0	0	32	0	0	0	0	0	0	1	0	64

Anhang

Einbautabelle:

Bereichs-Nr.(Adress- Modul- Nr.)	Innengerät Nr. Aktuelle Innengerät-Nr.		Aufstellungsortdes Innengerätes

Anmerkung: Diese Tabelle ist vom Wartungstechniker auszufüllen.

www.gree-deutschland.de

www.krone-klima.de
