Produkttyp	VRF-Regler (Raumregler)
Modell	GMV-ND280PHA
Marke	Gree
Abmessungen (B x H x T)	120 x 80 x 30 mm
Gewicht	ca. 0,5 kg
Stromversorgung	24 V AC/DC
Display	LCD mit Hintergrundbeleuchtung
Temperaturbereich	5°C bis 35°C
Funktionen	Kühlen, Heizen, Lüftergeschwindigkeit, Betriebsart
Kommunikation	RS485 / Modbus
Montage	Wandmontage
Reinigung	Mit weichem Tuch und mildem Reinigungsmittel
Sicherheit	Schutzklasse II, Überspannungsschutz
Ersatzteile	Verfügbar über den Gree-Kundendienst
Reparaturfähigkeit	Ja, durch autorisiertes Fachpersonal
Allgemein	Geeignet für Gree VRF-Systeme

Häufig gestellte Fragen - GMV-ND280PHA GREE

Wie installiere ich den Gree GMV-ND280PHA Regler?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Der Regler wird an der Wand montiert und mit dem VRF-System über RS485 verbunden. Die genaue Anleitung finden Sie in der Bedienungsanleitung.

Welche Betriebsarten stehen zur Verfügung?

Der Regler unterstützt die Betriebsarten Kühlen, Heizen, Lüften und Auto. Die Auswahl erfolgt über das Menü.

Wie stelle ich die gewünschte Temperatur ein?

Drücken Sie die Tasten + oder - auf dem Regler, um die Solltemperatur in 0,5°C-Schritten anzupassen. Der eingestellte Wert wird im Display angezeigt.

Was bedeutet der Fehlercode E1 auf dem Display?

Fehlercode E1 weist auf einen Kommunikationsfehler zwischen Regler und Innengerät hin. Überprüfen Sie die Verkabelung und starten Sie das System neu. Tritt der Fehler weiterhin auf, wenden Sie sich an den Kundendienst.

Kann ich den Regler selbst reinigen?

Ja, schalten Sie das Gerät vor der Reinigung aus. Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Verschmutzungen kann ein mildes Reinigungsmittel verwendet werden. Vermeiden Sie aggressive Chemikalien.

Ist der GMV-ND280PHA mit allen Gree VRF-Systemen kompatibel?

Der Regler ist für die meisten Gree VRF-Systeme der GMV-Serie ausgelegt. Überprüfen Sie die Kompatibilität in der Bedienungsanleitung oder kontaktieren Sie den Gree-Support.

Wie verbinde ich den Regler mit dem Stromnetz?

Der Regler benötigt eine 24 V AC/DC Stromversorgung. Der Anschluss erfolgt über die mitgelieferten Klemmen. Die Verdrahtung sollte von einem Elektriker vorgenommen werden.

Warum schaltet sich der Regler nicht ein?

Überprüfen Sie die Stromversorgung und die Sicherungen. Stellen Sie sicher, dass das VRF-System eingeschaltet ist. Wenn das Display dunkel bleibt, könnte ein Defekt vorliegen – wenden Sie sich an den Service.

Gibt es eine Fernbedienung für diesen Regler?

Der GMV-ND280PHA ist ein fest installierter Regler und wird nicht mit einer Fernbedienung geliefert. Optional können Sie eine kabelgebundene oder drahtlose Fernbedienung separat erwerben, sofern Ihr VRF-System dies unterstützt.

Wo finde ich die Bedienungsanleitung für das Gerät?

Die Bedienungsanleitung können Sie kostenlos als PDF auf notice-facile.com herunterladen. Geben Sie einfach das Modell GMV-ND280PHA und die Marke Gree ein.

BEDIENUNGSANLEITUNG GMV-ND280PHA GREE

VRF-Kanalgeräte mit erhöhter Pressung

GMV-ND056PHS, GMV-ND071PHS, GMV-ND090PHS, GMV-ND112PHS, GMV-ND140PHS, GMV-ND160PHS, GMV-ND280PHA.

CE

Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten!

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.

INHALT

Technische Daten 2

Sicherheitshinweise 3

Beschreibung / Zubehör 4

Abmessungen 5

Wahl des Installationsortes 6

Mindestabstände 7

Montage 8

Vorsichtsmaßnahmen bei ungünstigen Installationsbedingungen 9

Überprüfung des Innengerätes 9

Installation des Abluftanschlusses 10

Installation eines zusätzlichen Zuluftanschlusses 11

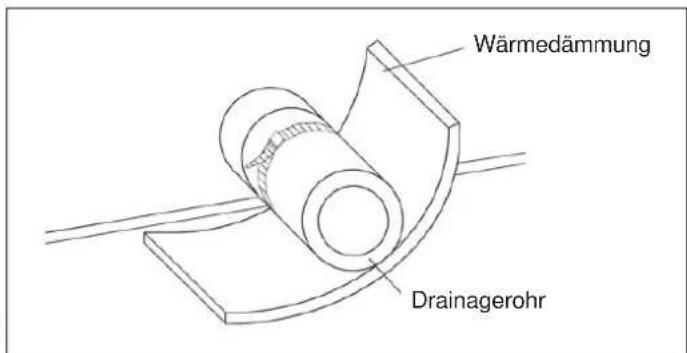

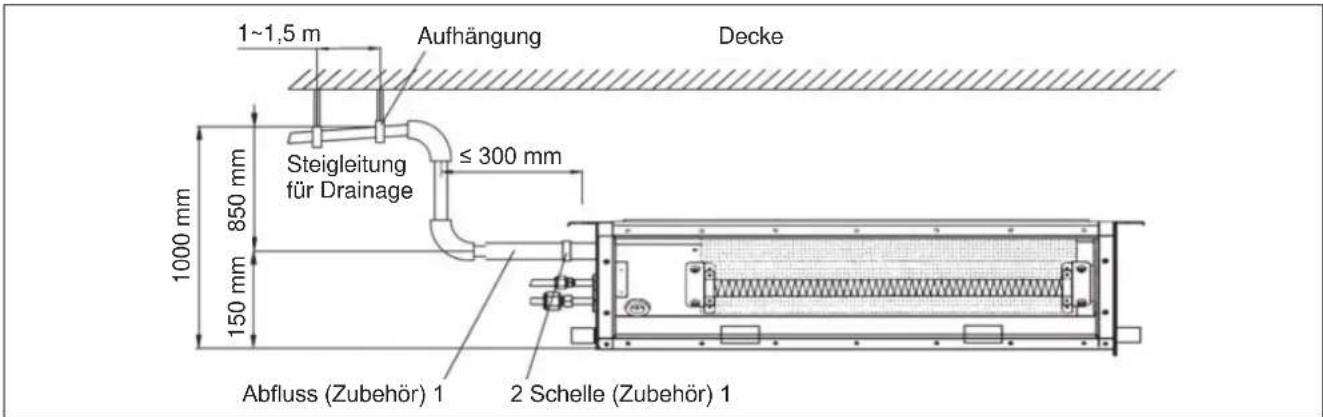

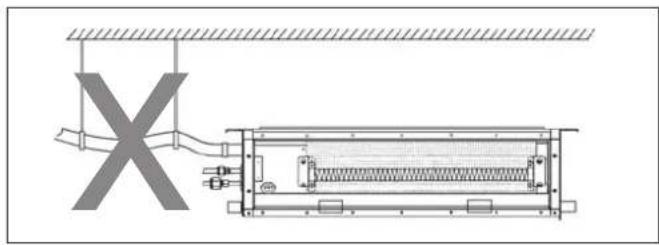

Montage der Kondensatleitung 11

Kältemittelleitungen 13

Dichtigkeitskontrolle 15

Elektrische Installation 16

Einstellungen der externen statischen Pressung 18

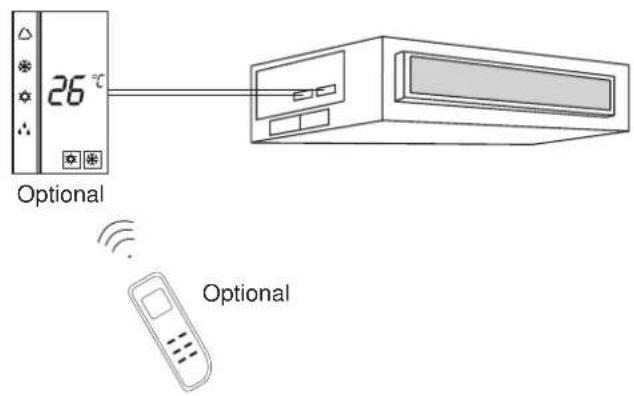

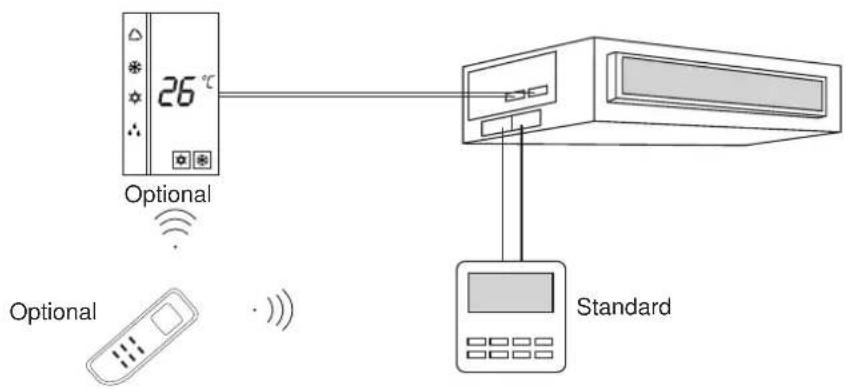

Fernbedienungen....18

Kommunikationsverbindungen....19

Fernbedienungen / Mastergerät 20

Bedienung, Pflege und Wartung....21

Störungsermittlung 22

Störungsanzeigen 23

System KÜLLCN

Model CMV-	OMV- OMV- OMV- OMV- OMV-
	ND056PHS	ND071PHS	ND090PHS	ND112PHS	ND140PHS	ND160PHS	ND280PHA
Nennkühlleistung kW	5,6	7,1	9,0	11,2	14,0	16,0	28,0
Minmale Kühleistung kW	1,3	1,8	1,9	2,0	2,0	3,0	5,0
Maximale Kühleistung kW	6,0	7,6	9,8	12,0	14,9	17,0	29,0

System HE ZEN ²

Model GMV	GMV GMV GMV GMV GMV GMV
	ND056PHS	ND071PHS	ND090PHS	ND112PHS	ND140PHS	ND160PHS	ND280PHA
Nonhozleistung kW	6,3	8	10	12,5	16	18	31
Minimale Heizleistung kW	1,3	1,8	1,9	2,0	2,0	3,0	5,0
Maximale Heizleistung kW	6,7	8,5	10,8	13,2	16,5	18,5	32,0

System AUSSENGERÄT

Model GMV GMV GMV GMV GMV GMV
		ND056PHS	ND071PHS	ND090PHS	ND112PHS	ND140PHS	ND160PHS	ND280PHA
Anzahl Venthalorslufen		3	3	3	3	3	3	3
Maximaler Stromaufnahme A		0,6	0,6	1	1	1	4	4,6
Maximaler Luftvolumenstrom	m3/h	1000	1100	1700	1700	2000	3100	4400
Externo Prössung Pa		100	100	100	100	100	100	200
Minimaler Schalldruckpegel	dB(A)	36	37	42	42	44	k.A.	k.A.
Maximaler Schalldruckpegel	dB(A)	44	45	46	46	48	55	55
Rohrquerschnitt Einspritzleitung	Zoll	3/8	3/8	3/8	3/8	3/8	3/8	3/8
Rohrquerschnitt Saugleitung	Zoll	5/8	5/8	5/8	5/8	5/8	3/4	7/8
Abmessungen (H x B x 1)	mm	268 x 1271 x 558	268 x 1271 x 558	290 x 1229 x 775	290 x 1229 x 775	290 x 1229 x 775	350 x 1340 x 750	450 x 1690 x 870
Gewicht	kg	35,0	35,0	47,0	48,0	49,0	60,0	105,0
Betrieasspannung	V/Ph/Hz	230/1-/50	230/1-/50	230/1-/50	230/1-/50	230/1-/50	230/1-/50	230/1-/50

System ZUBEHÖR

Model GMV-	GMV-GMV-GMV-GMV-GMV-GMV-
	ND056PHS	ND071PHS	ND090PHS	ND112PHS	ND140PHS	ND160PHS	ND280PHA

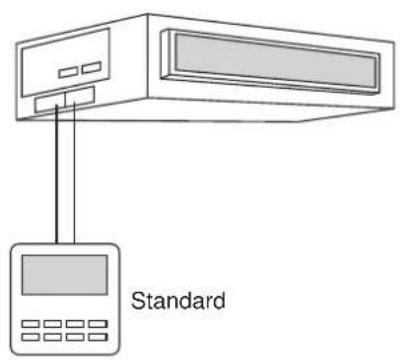

Kabelfernbedienung	GMV-FB-XK46serienmäßig	GMV-FB-XK46serienmäßig	GMV-FB-XK46serienmäßig	GMV-FB-XK46serienmäßig	GMV-FB-XK46serienmäßig	GMV-FB-XK46serienmäßig	GMV-FB-XK46serienmäßig
Design Kabelfernpocasionung mitTürkortakt (Aufputz)	GMV-FB-XK79	GMV-FB-XK79	GMV-FB-XK79	GMV-FB-XK79	GMV-FB-XK79	GMV-FB-XK79	GMV-FB-XK79
Design Touchscreen-Kabelfernbedienung	GMV-FB-XK55	GMV-FB-XK55	GMV-FB-XK55	GMV-FB-XK55	GMV-FB-XK55	GMV-FB-XK55	GMV-FB-XK55
Infrarol-Empfänger	GMV-JS05	GMV-JS05	GMV-JS05	GMV-JS05	GMV-JS05	GMV-JS05	GMV-JS05
Zusatzkondensalpumoe mill. tank	B-3069B	B-3069B	B-3069B	B-3069B	B-3069B	B-3069B	B-3069B
WiFi Modul für Gosamlsystem 1	GMV-ME31-00-C3	GMV-ME31-00-C3	GMV-ME31-00-C3	GMV-ME31-00-C3	GMV-ME31-00-C3	GMV-ME31-00-C3	GMV-ME31-00-C3

Angaben zur Kühleistung bosieren auf Raumlempere 127°C T<50°C Fk und Außenempere 35°C TK/24°C Fk

2 Angaben zur He zleistung basieren auf Raumtemperatur 20°C TK/IS°C T K und Außentemperatur 7°C TK/6°C T K. E Tizenzangoben sind gemäß der mittleren Temperaturzone (average) ausgeweser.

³ Schalldruckoegelangabe bei 1 m Aostand, Treifeld

Für die Steuerung des gesamt en VRF-Systems per GREE SmartApp wird, sos WiFi-Vodul nur an einem inmengeral benötigt.

INSTALLATIONSVORBEREITUNG

Sicherheitshinweise

■ Führen Sie die Installation des Klimagerätes nicht selbst durch. Durch nicht fachgerechte Montage kann es zu Wasserschäden, Stromschlägen oder Brandentwicklung kommen.
■ Installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ausgeschlossen werden kann.
■ Um einen ungehinderten Kondensatbfluss zu ermöglichen, schließen Sie die Abflussleitung bitte gemäß der Anleitung an. Setzen Sie die Leitung keiner zu großen Wärme aus, um Kondensation zu verhindern. Der unsachgemäße Anschluss von Leitungen kann zu Wasserschäden führen.
■ Lagern oder benutzen sie keine brennbaren, explosiven, giftigen oder in anderer Weise gefährlichen Stoffe in der Nähe des Gerätes.
■ Im Notfall (z.B. bei Brandgeruch), unterbrechen Sie unverzüglich die Stromversorgung des Klimagerätes.
■ Achten Sie auf ausreichende Belüftung des Raumes, um einem Sauerstoffmangel vorzubeugen.
■ Stecken Sie niemals Ihre Finger oder andere Objekte in die Ein-, oder Auslassschlitze des Geräts.
■ Bitte achten Sie vor allem nach längerer Betriebszeit auf einen guten Zustand des Haltegestells.
■ Sehen Sie von Modifikationen des Gerätes ab. Bitte wenden Sie sich für Reparaturen oder Wechsel des Geräteortes an Ihren Händler oder einen Fachmann.
■ Stellen Sie bitte vor Anschluss der Anlage sicher, dass die Leistungsangaben auf der Gerätepackung den Werten des hiesigen Stromnetzes entsprechen.
Vergewissern Sie sich vor Inbetriebnahme, ob alle Kabel, Abfluss- und sonstige Rohre sachgemäß angeschlossen sind, um eine Gefährdung durch Wasseraustritt, Kühlflüssigkeitsaustritt, Stromschlag oder Feuer auszuschließen.
■ Eine sichere Erdung des Hauptstromkreises muss gewährleistet sein, um die Gefahr eines Stromschlages ausschließen zu können. Verbinden Sie das Erdungskabel keinesfalls mit Gas-, oder Wasserleitung, Blitzableiter, oder Telefonleitung.
Einmal gestartet sollte das Gerät frühestens nach 5 Minuten wieder ausgeschaltet werden, um die Lebensdauer nicht negativ zu beeinflussen.
■ Lassen das Gerät niemals von Kindern unbeaufsichtigt bedienen.
■ Bedienen Sie die Klimaanlage nicht mit nassen Händen.
■ Unterbrechen Sie die Stromzufuhr des Gerätes, bevor Sie es reinigen oder den Filter wechseln.
■ Trennen Sie das Gerät vom Netz, wenn Sie es für längere Zeit nicht benutzen.
■ Bitte bringen Sie die Geräte nicht unter Feuchtigkeitsempfindlichen Stoffen oder Oberflächen an.
■ Vermeiden Sie die Benutzung des Gerätes als Ablage oder Trittfläche.
■ Nach dem Anschluss der elektrischen Verbindung sollten Sie diese testen, um Kurzschlüsse auszuschließen.

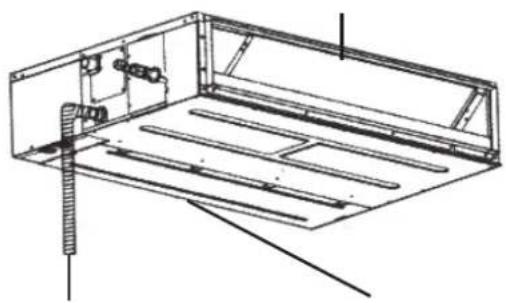

Kondesatabfluss KondesatabflussLuftzufuhr Luftzufuhr

Anschlussstück für den Anschluss der Kondensatleitung 1 Stück

3

Bördeimutter für den Anschluss der Kälteleitung 1 Stück

4

Mutter M10 x 8 mit Scheibe für die Aufhängung des Gerätes 4 Stück

5

Mutter M10 x 8 für die Aufhängung des Gerätes 4 Stück

6

Federring für die Aufhängung des Gerätes 4 Stück

7

Isolierung für die Saugleitung 1 Stück

8

Isolierung für die Flüssigkeitsleitung 1 Stück

9

10

Kabelbinder zum fixieren der Isolierung 8 Stück

■ Wahl des Installationsortes des Klimagerätes

Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. Nicht vor Abschluss aller Montagearbeiten an den Stromkreis anschließen!

■ Wahl des Standortes der Inneneinheit

- Direkte Sonnenbestrahlung vermeiden.

Stellen Sie sicher, dass:

• die Montagehalterung sowie Decken und Wände das Gewicht der Einheit zu tragen in der Lage sind.
• das Kondensat-Abflussrohr leicht von der Anlage zu trennen ist.
• der Luftstrom an Ein- und Auslass nicht blockiert wird.
• die Verbindungsrohre zwischen beiden Geräten leicht nach außen geführt werden können.

Nicht an Orten anschließen, an denen Gefahrgut lagert oder Gaslecks auftreten könnten. Setzen Sie das Gerät weder Staub, noch Nebel oder anderer Feuchtigkeit, sowie Gasen aus.

■ Wahl des Standortes der Außeneinheit

• Das Außengerät muss auf einer ebenen, stabilen Fläche montiert werden.
• Um Länge und Biegungen der Kühlleitung möglich gering zu halten, bitte das Aussengerät so nah wie möglich am Innengerät anbringen.
• Bitte installieren Sie das Gerät nicht unter Fenstern oder zwischen eng stehenden Gebäuden, um die Geräuschentwicklung in geschlossenen Räumen minimal zu halten.
• Der Luftstrom an Ein- und Auslass darf nicht blockiert sein.
• Bitte an gut belüfteten Stellen anbringen, um genügend Luft zur Verarbeitung zu gewährleisten.
• Setzen Sie das Gerät keinen brennbaren oder explosiven Stoffen, salzigem Nebel, Staub, oder stark verschmutzter Luft aus.

Installieren Sie keine zusätzlichen Belüftungsrohre zwischen Luftein- und Auslässen, da es bei Erwärmung der Inneneinheit zu Kondensation in diesen Rohren und damit zu einer Schädigung der Anlage durch Kondenswasser oder Eis (vorausgesetzt die Außentemperatur liegt unter 0°C) kommen kann. Berücksichtigen Sie bei der Montage der Außeneinheit die Wärmeentwicklung bei Betrieb.

■ Vor der Installation zu beachten:

Um einen einwandfreien Betrieb des Außengerätes sicherzustellen, sollten Sie bei der Standortwahl folgendes beachten:

• Montieren Sie das Gerät so, dass keine Luft zurückgeworfen wird (z.B. von nahen Wänden), und lassen Sie genug Platz für mögliche Reparaturen.
• Der Standort der Außeneinheit sollte gut belüftet sein, um einen reibungslosen Luftaustausch zu gewährleisten. Achten Sie darauf, dass die Luft Ein- und Auslässe nicht verdeckt sind.
• Stellen Sie sicher, dass die Haltevorrichtungen das Gewicht der Einheit tragen können und das weder durch Vibrationen noch durch Abluft oder Geräusche Störungen der Umwelt entstehen können.

• Heben Sie die Einheit mit geeigneten Hilfsmitteln und der dafür vorgesehenen Öffnung an. Heben Sie mit Bedacht und achten Sie darauf, keine Metallteile zu beschädigen, da sonst Rost auftreten könnte.

• Wenn irgend möglich, setzen Sie das Gerät nicht direktem Sonnenlicht aus.

• Achten Sie darauf, dass Regen- und Schmelzwasser problemlos ablaufen können.
• Wählen Sie den Installationsort so, dass die Anlage nicht von Schnee zugedeckt werden kann.
• Lagern Sie das Gerät auf Gummidämpfern oder Federn, um Vibrationen entgegenzuwirken.
• Der Umfang der Installation sollte gemäß den Vorgaben in diesem Handbuch durchgeführt werden.
• Das Gerät ist von geschultem Fachpersonal zu montieren.

■ Installationsort

1. Eine Luftzirkulation muss gegeben sein.
2. Das Kondensationswasser muss leicht ablaufen können.
3. Die Decken oder Wände müssen das Gewicht des Gerätes tragen können.
4. Der Ort muss leicht für Montage und Wartung zugänglich sein.
5. Die Innen- und Außengeräte sollten leicht miteinander verbunden werden können.
6. Das Gerät muss mehr als 1 Meter von anderen Technischen Geräten wie Fernseher etc. entfernt sein.
7. Vermeiden Sie Wärmequellen, hohe Luftfeuchtigkeit oder leicht brennbare Gase in der Nähe des Geräts.
8. Montieren Sie das Gerät nicht in unmittelbarer Nähe zu Waschraum, Schwimmbad oder Dusche.
9. Stellen Sie sicher, dass der Raum die Mindestraumgrößen aufweist.

■ Wo können Probleme auftreten?

1. In Umgebungen mit starker Verölung.
2. In Umgebungen mit sauren und aggressiven Dämpfen.
3. An Orten mit schwankender Stromversorgung.

MONTAGE

Auswahl des Aufstellungsortes

(1) Stellen Sie sicher, dass die Aufhängung genügend Tragkraft hat, um das Gewicht des Gerätes zu halten.
(2) Das Kondensatwasser muss ungehindert abfließen können.
(3) Der Aufstellungsort muss gut belüftet sein. Stellen Sie sicher, dass die Zu- und Abluft der Außeneinheit nicht behindert wird. Entfernen Sie alle möglichen Hindernisse.
(4) Achten Sie darauf, dass ausreichend Platz für Wartung und Reparatur rund um die Maschine vorhanden ist.
(5) Der Installationsort muss frei sein von Wärmequellen, von eventuell austretendem Gas oder Rauch.
(6) Das Innengerät ist für die Deckenmontage vorgesehen.
(7) Die Innen- und Außengeräte, die Stromversorgung sowie die Anschlusskabel müssen in mindestens 1 Meter Entfernung von Radio- oder TV-Geräten installiert werden.

Das Montagematerial ist im Lieferumfang nicht enthalten.

MONTAGE

Vorsichtsmaßnahmen bei ungünstigen Installationsbedingungen

(1) Die Vorbereitung der Rohrverbindungen sowie der Elektroanschlüsse müssen vor der Installation abgeschlossen sein, um einen störungsfreien Montageverlauf zu gewährleisten.
(2) Überprüfen Sie die Gleichmäßigkeit und Tragfähigkeit der Decke.
(3) Ist die Tragfähigkeit der Decke nicht gewährleistet, verwenden Sie eine Winkeleisenkonstruktion, an der Sie das Gerät montieren.

Überprüfung des Innengerätes

Nach dem das Innengerät installiert wurde, ist es erforderlich, das gesamte Gerät zu überprüfen. Es muss horizontal installiert sein. Nur die Kondensatleitung wird abfallend montiert, um den Abfluss des Kondensatwassers zu gewährleisten.

Montagebeispiel 1 Aufhängung

2 Abluftkanal
3 Segeltuchstutzen
4 Ablufteinlass
5 Luftzufuhr
6 Übergangsstück
7 Zuluftkanal
8 Ausblas
9 Ausblas

1. Montieren Sie den Abluftkanal und fixieren Sie ihn.
2. Platzieren Sie das Übergangsstück am Gerät und befestigen Sie es.
3. Verbinden Sie den Auslass mit dem Kanalstück. Befestigen und dichten Sie es ab.

MONTAGE

Installation des Abluftanschlusses

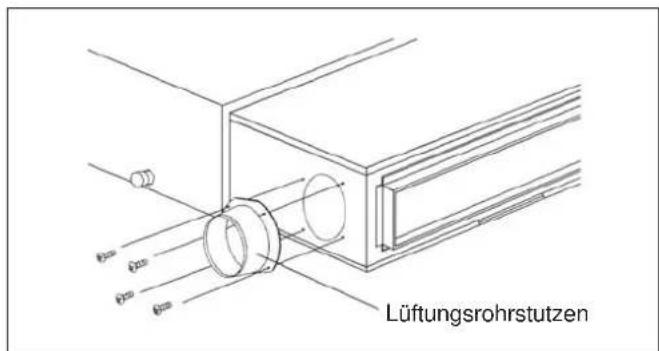

(1) Das Innengerät ist werkseitig mit einer hinteren Luftzuführung ausgestattet. Die Abdeckung der untereren Luftführung (siehe folgende Zeichnung) kann bei Bedarf entfernt werden.

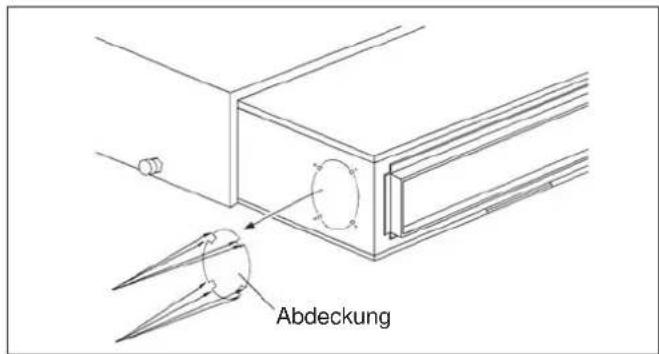

(2) Falls die untere Luftführung benötigt wird, entfernen Sie die Abdeckung und montieren Sie den rechteckigen Rahmen. Verschließen Sie dann die rückwärtige Öffnung mit der zuvor entfernten Abdeckung.

(3) Verbinden Sie das Innengerät und die untere Luftführung mit einem Luftkanal. Empfohlen wird die Verwendung eines (3) Verbinden Sie das Innengerät und die untere Luftführung mit einem Luftkanal. Empfohlen wird die Verwendung eines Segel-tuchstutzens, um die Montage zu erleichtern und eine Geräuschentwicklung im späteren Betrieb zu vermeiden.

Die Art der Installation richtet sich nach den baulichen Bedingungen sowie den Sicherheits- und Wartungsvorgaben.

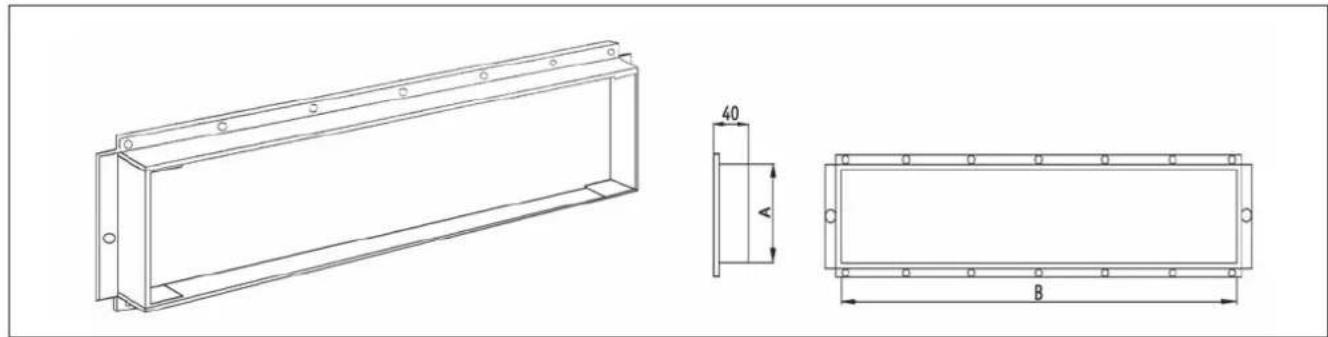

	Abmessungen des Luftversorgungsanschlusses		Rückwärtiger Zuluftanschluss
	A	B	A	B
GMV-ND056PHS	158	818	195	994
GMV-ND071PHS	158	818	195	994
GMV-ND090PHS	158	818	206	1000
GMV-ND112PHS	158	818	206	1000
GMV-ND140PHS	158	818	206	1000
GMV-ND160PHS	190	850	286	940
GMV-ND280PHA	195	1260	400	1350

MONTAGE

Installation eines zusätzlichen Zuluftanschlusses

(1) Falls ein zusätzlicher Zuluftanschluss montiert werden muss, entfernen Sie die seitliche Abdeckung.
(2) Montieren Sie einen Lüftungsrohrstutzen und dann das Lüftungsrohr.
(3) Vermeiden Sie Undichtigkeiten und und schützen Sie das Gerät vor Hitzeeinwirkung.
(4) Prüfen Sie die ausgegebene Luftqualität.

Installation eines zusätzlichen Zuluftanschlusses

! ACHTUNG

• Isolieren Sie das Innengerät sowie die Anschlüsse gegen Wärmeverlust und Kondensation.
  Verwenden Sie ausschließlich geeignetes Isolationsmaterial.
• Achten Sie auf ausreichende und vibrationsfreie Befestigung. Vermeiden Sie Undichtigkeiten.
• Die Formgebung und der Betrieb der Luftkanäle muss den gesetzlichen Normen und örtlichen technischen Vorgaben entsprechen.
• Empfohlen wird ein Abstand von 150 mm zwischen Luftkanal und Wand. An der Kanalöffnung sollte ein Filter montiert werden.
• Achten Sie schon bei der Planung auf Schall- und Vibrationsreduzierung. Vermeiden Sie Lärmbelästigungen.

Montage der Kondensatleitung

(1) Die Kondensatleitung sollte mit einem Neigungswinkel von 5 bis 10° installiert werden, um den Abfluss zu sichern.

Die Leitung muss durch eine Wärmedämmung abgedeckt werden, um eine Kondensatbildung außen zu vermeiden.

(2) Ein Kondensatauslass ist sowohl auf der linken und rechten Seite des Innengeräts angelegt.
Nach der Auswahl eines Abflusses muss der andere Abfluss abgedichtet werden.
(3) Im Auslieferungszustand des Gerätes sind beide Abflüsse verschlossen.
(4) Wenn die Kondensatleitung an das Innengerät angeschlossen wird, achten Sie bitte darauf, nicht zu übermäßigen Druck auf die Rohrleitung an der Seite des Gerätes auszuüben. Die Befestigung der Rohrleitung sollte in der Nähe des Gerätes angebracht sein.
(5) Ein Allzweck-Hart-PVC Rohr kann als Abfluss-Rohrleitung verwendet werden. Führen Sie das Ende der PVC-Rohrleitung in den Abfluss.
(6) Wenn das vorgesehene Drainagerohr für mehrereGeräte verwendet wird, so ist die gemeinsameLeitung ca. 100 mm tiefer als der Abfluss-Ausgang anzulegen. Ein dickwandiges Rohrsollte für solche Zwecke verwendet werden.

MONTAGE

Montage der Kondensatleitung

(1) Der Durchmesser des Drainage-Rohres sollte nicht geringer sein als der der Versorgungsleitung (Durchmesser 25,5 mm, Wandstärke min. 1,5 mm).
(2) Das Drainage-Rohr sollte so kurz wie möglich sein und seine Neigung 5 bis 10° betragen, um den ungehinderten Abfluss des Kondensats zu gewährleisten.
(3) Wenn kein genügendes Gefälle für das Drainage-Rohr möglich ist, muss ein Steigrohr installiert werden.
(4) Um den ungehinderten Abfluss des Kondensats zu gewährleisten, befestigen Sie das Drainage-Rohr alle 1 - 1,5 m.
(5) Befestigen Sie das Drainage-Rohr am Kondesatausgang des Gerätes mit einer Schelle.
(6) Um Kondensatbildung zu vermeiden, isolieren Sie das Drainage-Rohr mit geeignetem Material.
(7) Isolieren Sie ebenfalls das innenliegende Drainagerohr.

Vorsichtshinweise für die Steigleitung der Entwässerung

Die Bauhöhe der Steigleitung des Drainage-Rohres sollte weniger als 1000 mm betragen. Sie sollte senkrecht installiert werden.

HINWEIS

Wenn mehrere Abflüsse zusammenlaufen, gehen Sie bitte nach folgender Zeichnung vor.

Überprüfen des Drainage-Systems

(1) Bitte überprüfen Sie das Drainage-System nach Abschluss der Elektro-Installation.
(2) Achten Sie bitte darauf, dass das Kondesatwasser ungehindert ablaufen kann und korrigieren Sie eventuell auftretende Hindernisse. Überprüfen Sie das Drainage-System auf Undichtigkeiten. Falls das Gerät in einem Neubau installiert wurde, führen Sie alle Tests durch, bevor die Decke fertiggestellt wird.

MONTAGE:

Ein Fehler beim Bördeln der Rohrenden ist die gängigste Ursache für Undichtigkeiten und Kältemittelleck. Führen Sie das Aufweiten der Rohrenden nach dem folgenden Arbeitsverfahren ordnungsgemäß durch.

ROHRLEITUNGEN BÖRDELN

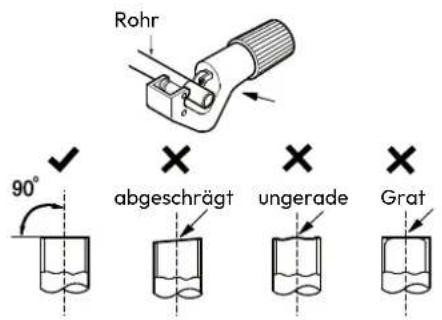

1. Rohre ablängen.

Abstand zwischen der Innen- und Außeneinheit messen. Rohre mit Rohrschneidewerkzeug auf die erforderlichen Maße ablängen.

2. Rohrkanten entgraten.

Die Rohrenden mit einem Entgrater entgraten und darauf achten, dass keine Späne ins Rohr gelangen.

3. Verbindungsmutter aufstecken.

Die Überwurfmuttern vom Anschlussrohr der Inneneinheit und vom Ventil der Außeneinheit nehmen und auf das Rohr schieben.

4. Rohrende aufweiten.

Rohrende mit dem Bördelwerkzeug aufweiten.

Bemerkung:

Das Maß „A“ ist vom Rohrdurchmesser abhängig.

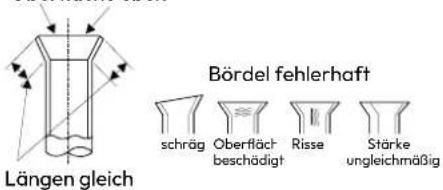

5. Kontrolle durchführen.

Qualität der Aufweitung am Rohrende prüfen. Im Falle eines Mangels das Rohrende nach den Schritten oben nochmals aufweiten.

Oberfläche eben

1. Die Rohrleitungen mit geeigneter Wärmedämmung isolieren.

ROHRFÜHRUNG UND ROHRVERLEGUNG

Rohrführung am Innengerät

Die Verrohrung des Innengeräts kann nach rechts oder links oder auch nach rechts oder links hinten heraus geführt werden.

Rohrverlegung

Gewindestutzen und Überwurfmutter gerade ausrichten. (Nicht verdrehen oder verkanten). Mit der Hand anschrauben. Dann mit einem Maulschlüssel auf der Außengewindeseite halten, Überwurfmutter mit Drehmomentschlüssel mit dem vorgegebenem Drehmoment anziehen.

Rohrdurchmesser erforderliches Anzugsmoment (Nm)

∅ 6,35 mm / 1/4" 15 ... 20

∅ 9,53 mm / 3/8" 30 ... 40

∅ 12,70 mm / 1/2" 45 ... 55

∅ 15,88 mm / 5/8" 60 ... 65

Zuerst Rohrleitung des Innengeräts, danach Rohr am Außengerät anschließen. Achtsam mit der Verrohrung umgehen, Beschädigungen vermeiden. Auf den richtigen Sitz der Dichtung achten, um Kältmittelleckagen zu vermeiden.

MONTAGE DER ANSCHLUSSLEITUNG

Dichtigkeitskontrolle

Sind die Verbindungsleitungen hergestellt, wird die Manometerstation wie folgt an den entsprechenden Schraderventilanschluss angeschlossen: blau = großes Ventil = Saugdruck.

Nach erfolgtem Anschluss wird die Dichtigkeitsprüfung mit getrocknetem Stickstoff durchgeführt.

Zur Dichtigkeitskontrolle werden die hergestellten Verbindungen mit Lecksuchspray besprüht. Sind Blasen sichtbar, ist die Verbindung nicht korrekt ausgeführt. Ziehen Sie dann die Verschraubung fester an oder erstellen Sie ggf. eine neue Bördelung. Nach erfolgreicher Dichtigkeitsprüfung wird der Überdruck aus den Kältemittelleitungen entfernt und die Vakuumpumpe in Betrieb gesetzt, um einen luftleeren Raum in den Leitungen zu schaffen.

Wir empfehlen, eine zweistufige Vakuumpumpe mit einem absolutem Endpartialdruck von min. 0,01 mbar bei einer Pumpenleistung von min. 1,5 m³/h einzusetzen.

Es ist ein Vakuum von min. 0,05 mbar zu erreichen!

Die Dauer der Evakuierung (mind. 30 Minuten) richtet sich nach dem Rohrleitungsvolumen des Innengerätes, der Länge der Kältemittelleitungen und ist abhängig von der vorhandenen Feuchtigkeitsmenge in den Leitungen. Sind die Fremdgase sowie die Feuchtigkeit vollständig aus dem System entfernt worden, werden die Ventile der Mano-meterstation geschlossen und die Ventile des Außenteiles, wie in Kapitel „Inbetriebnahme“ beschrieben, geöffnet.

Kondensatableitung

Die Kondensatsleitung sollte so kurz wie möglich sein und ein konstantes Gefälle aufweisen. Es wird empfohlen, das Kondensatablaufsystem mit einem Rohr aus hartem Polyvinylchlorid (PVC) und passenden Anschlüssen zu installieren. Verwenden Sie Rohrleitungen mit demselben oder einem größeren Durchmesser als der Geräteanschluss ist.

Der Durchmesser der Boden-/Deckenablauföffnung beträgt 11/16 Zoll (17 mm) Außendurchmesser.

Neigen Sie das Kondensatabflussrohr mit einer allmählichen Neigung von 2,5 % (Beispiel: Gefälle von 1/4 Zoll über eine Länge von 10 Zoll), ohne dass Hindernisse vorhanden sind.

Verwenden Sie Rohraufhänger/Halterungen, um das Abtropfen des Kondensatabflussrohrs zu verhindern.

HINWEIS

Isolieren Sie den Kondensatschlauch und/oder die Kondensatrohre, um Schwitzen zu verhindern, das zu Wasserflecken oder Wandschäden führen kann.

Wenn eine allmähliche Steigung vom Entwässerungsanschluss aus nicht möglich ist, verwenden Sie eine zusätzliche Kondensatpumpe mit Schwimmerventil. Zur Abschaltung des Systems bei Ausfall der Hilfspumpe wird ein Schwimmerventil empfohlen.

Kondensatablaufleitungen im Innenbereich: Vervollständigen der Kondensatableitungsleitung

• Beziehen Sie den äußeren Abschnitt des Kondensatschlauchs in das Rohr-/Drahtbündel ein.
• Befestigen Sie die Kältemittel- und Kondensatrohrbaugruppe zur Unterstützung an der Außenwand.
• Das Abflussrohr sollte 6 Zoll über dem Gefälle enden.

Testen Sie die Kondensatableitungsleitung:

• Suchen Sie die Ableitungsöffnung, wenn das Lufteinlassgitter und die rechte Seitenwand entfernt sind.
• Geben Sie langsam 20 bis 24 Unzen hinzu. Lassen Sie Wasser wie unten gezeigt in die Auffangwanne laufen.
• Das Wasser muss ungehindert aus dem Gerät abfließen. Wenn nicht, überprüfen Sie die Rohrneigung oder prüfen Sie, ob Rohrbeschränkungen vorliegen.
• Stellen Sie sicher, dass alle Rohrverbindungen frei von Lecks sind.

ACHTUNG

Bevor Sie die elektrische Installation beginnen, beachten Sie bitte folgende Hinweise, auf die speziell hingewiesen wird:

(1) Überprüfen Sie, ob das Netzteil der Stromversorgung der auf dem Typenschild angegebenen Nennleistung entspricht.
(2) Die Kapazität der Stromversorgung muss ausreichend sein. Die Kabelquerschnitt der passenden Leitung in den Raum muss größer sein als 2,5 mm ² .
(3) Die Installation muss vom qualifizierten Fachpersonal ausgeführt werden.

Stellen Sie sicher, dass die Verkabelung unter Berücksichtigung der Gesetze und Bestimmungen, dieser Anleitung und unter Verwendung eines separaten Schaltkreises sowie geeigneter Sicherung erfolgt. Es ist ein Erdschlussstromunterbrecher zu verwenden.

(1) Das Steuerungskabel muss ca. 25 mm abisoliert werden.
(2) Entfernen Sie die Schraube am Klemmbrett des Klimagerätes.
(3) Benutzen Sie eine Zange, um eine Öse am Ende der Steuerungsleitung zu formen.
(4) Befestigen Sie das Steuerungskabel mit der zuvor entfernten Schraube am Klemmbrett.

Anschluss mehrerer verdrillter Leitungen

(1) Die Leitungen müssen ca. 10 mm abisoliert werden.
(2) Entfernen Sie die Schraube am Klemmbrett des Klimagerätes.
(3) Bringen Sie einen Quetschkabelschuh(Öse) am Ende der Leitungen an.
(4) Befestigen Sie die Leitungen mit der zuvor entfernten Schraube am Klemmbrett.

WARNING

Falls das Stromversorgungskabel oder das Steuerungskabel beschädigt sein sollte, ersetzen Sie es ausschließlich durch entsprechend geeignetes Material.

(1) Bevor Sie die Kabel anschließen, lesen Sie bitte die Angaben des Typenschildes zur Spannungsangabe. Dann erst schließen die Kabel gemäß des Schemas an.
(2) Das Klimagerät sollte eine separate Stromversorgung haben, die gesondert abgesichert ist.
(3) Eine sichere Erdung des Stromkreises muss gewährleistet sein, um die Gefahr eines Stromschlages auszuschließen. Verbinden Sie das Erdungskabel keinesfalls mit Gas- oder Wasserleitung, Blitzableiter oder Telefonleitung.
(4) Alle Leitungen müssen mit Quetschkabelschuhen oder in Einzeldrahtung angeschlossen werden.
(5) Alle Anschlüsse müssen entsprechend des Anschluss-Schemas ausgeführt werden. Falsche Anschlüsse können zu fehlerhafter Funktion oder zu Beschädigungen des Klimagerätes führen.
(6) Lassen Sie keine Kabel mit der Kältemittelleitung, dem Kompressor oder beweglichen Teilen wie Lüfter usw. in Berührung kommen.
(7) Ändern Sie nicht die internen Leitungsverbindungen innerhalb des Klimagerätes. Der Hersteller haftet nicht für Verluste oder Betriebsstörungen, die sich aus falschen Leitungsanschlüssen ergeben.

Anschluss der Stromversorgung:

(1) Die Leitungen müssen ca. 10 mm abisoliert werden.
(2) Entfernen Sie die Schraube am Klemmbrett des Klimagerätes.
(3) Bringen Sie einen Quetschkabelschuh(Öse) am Ende der Leitungen an.

ELEKTRISCHE VERBINDUNG

Spannungsversorgung: 220-240V/1Ph/50Hz

Absicherung: 6 A

Kabelquerschnitt: mind. 1mm 2

WARNING

An elektrischen Bauteilen oder an der Zuleitung kann Spannung anliegen! Schwere Verletzungen und erhebliche Sachschäden sind möglich. Der Anschluss des Klimageräts und das Verlegen der elektrischen Leitungen darf nur von qualifiziertem und autorisiertem Fachpersonal in Übereinstimmung mit den am Aufstellungsort geltenden Bestimmungen der örtlichen EVU ausgeführt werden! Sicherheitshinweise beachten!

Vor Arbeiten an der elektrischen Anlage unbedingt Hauptschalter abschalten und gegen unbeabsichtigtes Einschalten sichern!

Vor Netzanschluss Spannungsversorgung der Zuleitung unterbrechen!

Die Übereinstimmung der Netzanschlussspannung und -frequenz mit den Angaben auf dem Typenschild des Geräts kontrollieren.

Elektrischer Anschluss des Innengerätes

• Klemmenabdeckung entfernen.
• An der Klemmleiste entsprechend verdrahten.
• Mit der Zugentlastung fixieren und Klemmenabdeckung wieder befestigen.

Elektrische Sicherungen

• Es ist ein allpoliger Trennschalter vorzusehen, der im geöffneten Zustand zur Unterbrechung der Netzstromphase einen Zwischenraum von mindestens 3 mm aufweist.
• Schutzeinrichtung mit magnetischer Schnellauslösung mit Schutz gegen Kurzschluss und Überlast vorsehen.

Betrieb mit der Kabel-FB der der Infrarot-FB in Verbindung mit dem Infrarot-Empfänger

Betrieb mit der Infrarot-FB und dem Infrarot-Empfänger sowie der Kabel-FB.

Einstellungen der externen statischen Pressung

Die Einstellungen können im ein- oder ausgeschaltetem Modus des Gerätes vorgenommen werden.

1. Drücken Sie FUNCTION etwa 5 Sekunden lang bis in der Temperaturanzeige „C00“ angezeigt wird. Danach nochmals 5 Sekunden die Taste drücken, bis die Parametereinstellungsebene der Kabel-FB mit „P00“ angezeigt wird.

2. Mit den Tasten „▲“ oder „▼“ wählen Sie den Parameter-Code. Drücken Sie die Taste MODE, um die Seite für die Parametereinstellungen aufzurufen. Der Parameter-Wert wird blinkend angezeigt. Mit den Tasten „▲“ oder „▼“ stellen Sie den gewünschten Wert ein. Um die Einstellung zu bestätigen, drücken Sie ENTER/CANCEL.

3. Mit ENTER/CANCEL kehren Sie zur vorherigen Seite zurück.

Parameter-Code	Bezeichnung	Parameter-Arbeitsbereich	Standard-einstellung	BemerkungEs lassen sich 2 Arbeitsbereiche einstellen:
P30	Einstellung der stat. Pressung für den Lüftermotor	01 - 09	05	5 Level: 03, 04, 05, 06, 079 Level: 01, 02, 03, 04, 05, 06, 07, 08, 09

Während des Einstellungsvorgangs sind die Tasten für FAN, TIMER, SLEEP und SWING blockiert.

Externe statische Pressung	Stufe der statischen Pressung des Lüftermotors
70 Pa	01
90 Pa	02
110 Pa	03
130 Pa	04
150 Pa	05
160 Pa	06
170 Pa	07
180 Pa	08
200 Pa	09

VERBINDUNGSSCHEMA

Kommunikationsverbindungen

Länge der Kommunikationsverbindungen

HINWEISE

• Sind die Innengeräte ist einer Umgebung mit starken elektromagnetischen Störungen installiert, müssen abgeschirmte Twisted-pair-Kabel für die Kommunikationsverbindung verwendet werden.
• Achten Sie darauf, dass die Fernbedienung keiner mechanischen Belastung, extremen Feuchtigkeit oder direkter Sonneneinstrahlung ausgesetzt ist.

Nr.	1	2	3
Bezeichnung	Bedienfeld	Schraube M4 x 25	Grundplatte
Stück	1	3	1

■ Master-Gerät bestimmen

Nach der Montage des Gerätes/der Geräte muss eines als Master-Gerät definiert werden. Ist kein Gerät als Master-Gerät bestimmt worden, wird die Fehlermeldung "L7" auf dem Display der Fernbedienung angezeigt.

Ab Werk sind die Einheiten als Slave-Geräte eingestellt. Sollte kein Gerät manuell als Master-Gerät bestimmt worden sein, wird bei der Inbetriebnahme ein beliebiges Gerät automatisch zum Master-Gerät. Danach kann dann mit Hilfe der Infrarot- oder Kabelferndedienung ein anderes Gerät als Master bestimmt werden.

Einstellung mit der Infrarot-Fernbedienung:

Richten Sie die Fernbedienung auf das entsprechende Gerät. Wählen Sie die Betriebsart "Lüften" und stellen Sie die Temperatur auf 30 °C ein. Drücken Sie innerhalb von 5 Sekunden die Taste ▼ und danach drei mal die Taste ▲.

Anschließend wird "UC" für 5 Sekunden im Gerätedisplay und "MASTER" im Display der Kabel-Fernbedienung angezeigt.

Einstellung mit der Kabel-Fernbedienung:

■ Hinweise zur Nutzung der Anlage

• Wählen Sie keine niedrigere Temperatur als Sie brauchen, um den Energieverbrauch gering zu halten.
• Stellen Sie den Luftstrom korrekt ein, um die ausgeblasene Luft optimal zu verteilen.
• Lassen Sie den Luftfilter regelmäßig reinigen, um eine optimale Leistung zu gewährleisten.
• Halten Sie bei Betrieb des Gerätes Türen und Fenster geschlossen, um den Energieverbrauch zu reduzieren.
• Lassen Sie das Gerät nicht direkt von der Sonne bestrahlen, um eine optimale Funktion zu gewährleisten.
• Bei nicht zufriedenstellendem Betrieb lüften Sie den Raum kurz, um die Luftzirkulation zu verbessern.
• Nutzen Sie nur die elektrischen Vorgaben die auf dem Gerät angegeben sind und benutzen Sie auf keinen Fall Kabelstücke oder ähnliches statt Sicherungen.
• Schalten Sie die Hauptversorgung bei längerer Stilllegung des Gerätes aus.
• Stecken Sie keine Gegenstände in die Öffnungen des Gerätes, da Sach- und Personen-Schäden auftreten können. Seien Sie besonders vorsichtig, wenn Kinder in der Nähe sind.
• Stellen Sie sicher, das die Ventilationsöffnungen nicht durch Gegenstände blockiert sind, da dies zu unzureichender Leistung führen kann.
• Richten Sie den Luftstrom nicht direkt auf Personen, besonders nicht auf Kinder.
• Benutzen Sie keine Wärmequellen in der Nähe der Einheit, da sie das Gerät deformieren könnten.

ACHTUNG

• Um die Gefahr eines Elektroschocks auszuschliessen, schalten Sie das Gerät vor der Wartung unbedingt aus und nehmen es vom Netz.
• Reinigen Sie das Gerät nicht mit fließendem Wasser.
• Reinigen Sie die Oberfläche des Gerätes nur mit mildem Reiniger und einem feuchten Tuch, da aggressive Flüssigkeiten wie Benzin oder Verdünner diese beschädigen können.
• Beugen Sie Verletzungen vor und berühren Sie möglichst nicht die metallenen Innenteile des Gerätes.
• An der Frontabdeckung des Gerätes befinden sich Microcomputer-Komponenten und Schaltplatinen. Vermeiden Sie jeglichen Wasserkontakt.

Ist der Filter verstopft, wird der Luftstrom behindert. Dies führt dazu, dass das Gerät bis zu 6% mehr Energie verbraucht. Eine regelmäßige Reinigung ist also unerlässlich!

■ Zu Beginn der Saison

• Prüfen Sie Luftein- und Auslass auf Verstopfungen.
• Kontrollieren Sie den Sitz des Erdungskabels.
• Kontrollieren Sie die Batterien in der Fernbedienung.
• Kontrollieren Sie den Luftfilter.
• Schalten Sie die Hauptversorgung 8 Stunden vor dem geplanten Start ein, um einen reibungslosen Start zu gewährleisten.

Nach der Saison

• Lassen Sie den Lüfter für 2-3 Stunden laufen, um das Gerät von innen zu trocknen.
• Reinigen Sie den Filter.
• Schalten Sie die Hauptversorgung aus.
• Entfernen Sie die Batterien aus der Fernbedienung.

ACHTUNG

Bitte versuchen Sie nicht, das Gerät bei einer ungeklärten Störung zu reparieren. Es könnte zu einem Stromschlag oder zu Feuerausbruch führen. Lassen Sie das Gerät von Fachpersonal untersuchen oder reparieren. Zuvor klären Sie bitte folgende Punkte ab. Es könnte Zeit und Geld sparen.

Störung Störungsermittlung

Das Innengerät schaltet nicht sofort ein, nachdem die Anlage gestartet wurde.

Nachdem das Innengerät eingeschaltet wurde, sind ungewöhnliche Gerüche wahrzunehmen.

Während des Betriebes der Anlage hört man Fließgeräusche.

Im Kühlbetrieb tritt Nebel aus dem Gerät.

Beim Ein-/Ausschalten des Gerätes sind ungewöhnliche Geräusche zu hören.

Keine Funktion des Klimagerätes.

Geringe Kühl- bzw. Heizleistung der Anlage.

Die Fernbedienung ist nicht verfügbar.

Das Innengerät schaltet nicht ein und wird für drei Min. nicht in Betrieb gehen, um Schäden zu vermeiden.

Das Innengerät schaltet nicht ein und wird für drei Min. nicht in Betrieb gehen, um Schäden zu vermeiden.

Das Geräusch entsteht durch die Fließbewegung des Kältemittels im Rohrleitungssystem des Gerätes.

Durch plötzlichen Kühlbetrieb wird kalte Luft abgegeben und durch Kondensation sichtbar.

Durch Temperaturschwankungen kann es zu Geräuschentwicklungen kommen.

Gibt es einen Stromausfall? Ist die Verdrahtung unterbrochen? Wurde der Schutzschalter ausgelöst? Ist die TIMER ON-Taste in Betrieb?

Ist die Soll-Temperatur passend eingestellt? Ist der Luftein- bzw. auslass blockiert? Sind die Luftfilter verschmutzt? Sind Türen und Fenster verschlossen? Ist der Umluftstrom zu niedrig eingestellt? Befinden sich Heizquellen im Raum?

Die Fernbedienung reagiert nicht, wenn das Gerät auf Störung ist oder die Gerätefunktionen zu häufig gewechselt wurden. Ist die Fernbedienung außerhalb der Reichweite des Innengerätes? Befinden sich Hindernisse zwischen Fernbedienung und Signalempfänger? Ist die Batteriespannung ausreichend?

ACHTUNG

Treten folgende Situationen auf, stoppen Sie den Betrieb der Anlage und unterbrechen Sie die Stromversorgung. Fragen Sie Ihren Fachhändler

■ bei ungewöhnlicher Geräuschentwicklung während des Betriebes, die nicht eindeutig zu klären ist.
■ bei Auslösen des Schutzschalters, wenn die Anlage eingeschaltet wird.
■ bei Wassereintritt in das Gerät.\~bei Wasseraustritt aus dem Gerät in den Raum.
■ bei Hitzeentwicklung der Leitungen und Stromkabel.
■ bei Geruchsentwicklung während des Betriebes, deren Ursache nicht eindeutig zu klären ist.

■ Status-Anzeigen bzw. allgemeine Systemmeldung ■ Störungen Innengerät

Code	Bedeutung	Code	Bedeutung
A0	Gerät wartet auf Störungsbeseitigung (IBN?)	L0	Störung Innengerät
A1	Prüfung Kompressorbetriebsbedingungen	L1	Innengerät Ventilator-Motorschutz
A2	Kältemittelmangel	L2	Schutz Zusatzheizung
A3	Abtauung	L3	Schutz Wasserstand
A4	Ölrückführung	L4	Störung Stromversorgung Kabel-FB
A5	Online-Test	L5	Frostschutz
A8	Vakuum	L7	Kein Master-Innengerät erkannt
AH	Heizbetrieb	L8	Leistungsverlust
AC	Kühlbetrieb	L9	Störung Gruppenregler Geräteanzahl
AF	Ventilatorbetrieb	LA	Innengeräte nicht kompatibel
AJ	Anforderung Filterreinigung	LH	zu geringe Luftmenge
AU	Fernausschaltung	LC	Innen-/Außengeräte nicht kompatibel
Ab	Notausschaltung	LP	Nulldurchgang Motor
Ad	Funktionsbeschränkung	d1	Störung Platine Innengerät
An	Temperaturüberwachung	d3	Störung Regelfühler
n3	Zwangsabtauung	d4	Störung Fühler Flüssigkeitsleitung Innengerät
n5	Zwangsänderung Innengerätenummer	d5	Störung Temperaturfühler Rohrleitung
nL	Niederdruckanpassung	d6	Störung Fühler Sauggasleitung Innengerät
nJ	Hochtemperaturschutz im Heizmodus	d7	Störung Fühler Luftfeuchtigkeit
nP	Temperaturanpassung während des Abtauens	d8	Störung Fühler Wassertemperatur
nU	Sperrung des Innengerätes aufheben	d9	Störung Jumper

STÖRUNGEN

Störungsanzeige: Störungen innerhalb des Systems werden im Display mit unterschiedlichen Codes dargestellt. Treten mehrere Störungen gleichzeitig auf, werden die Codes im Wechsel angezeigt. In der Tabelle sind die möglichen Störungen und ihre entsprechenden Codes aufgeführt.

Code	Bedeutung	Code	Bedeutung
E0	Störung Außengerät	FC	Kompressor 2 Spannungsfehler
E1	Störung Hochdruck	FL	Kompressor 3 Spannungsfehler
E2	zu niedrige Heißgastemperatur	FE	Kompressor 4 Spannungsfehler
E3	Störung Niederdruck	FF	Kompressor 5 Spannungsfehler
E4	zu hohe Verdichterendtemperatur	FJ	Kompressor 6 Spannungsfehler
F0	Störung Platine Außengerät	J6	Kompressor 6 Überlastung
F1	Störung Hochdruckfühler	J7	Störung 4-Wege-Ventil
F3	Störung Niederdruckfühler	J8	System-Überdruckschutz
FP	Störung DC-Motor	J9	System-Unterdruckschutz
FU	Störung Temperaturfühler Kompressor 2	JA	Schutz vor abweichendem Druck
Fb	Störung Temperaturfühler Kompressor 2	JC	Überlaufschutz Kondensatwanne
J1	Kompressor 1 Überlastung	JL	Hoch-/Niederdruckschutz
J2	Kompressor 2 Überlastung	JE	Ölrückführungsleitung blockiert
J3	Kompressor 3 Überlastung	JF	Leckage in Ölrückführungsleitung
J4	Kompressor 4 Überlastung	b1	Störung Regelfühler
J5	Kompressor 5 Überlastung	b2	Abtau-Temperaturfühler 1
b4	Unterkühler Störung Temperaturfühler	b3	Abtau-Temperaturfühler 2
b5	Unterkühler Störung Temperaturfühler	bC	Kompressor 1 Distanz-Temperaturfühler
b6	Gas-Flüssigkeits-Separator Temperaturfühler	bL	Kompressor 2 Distanz-Temperaturfühler
b7	Gas-Flüssigkeits-Separator Temperaturfühler	bE	Störung Fühler Außeneinheit
b8	Außen-Luftfeuchtigkeitsfühler	bF	Störung Fühler Außeneinheit
b9	Wärmetauscher Temperaturfühler	bJ	Hoch-/Niederdruckfühler verdreht verbunden
bA	Ölrückführung Temperaturfühler	P0	Fehler Kompressorplatine
bH	Störung Systemuhr	P1	Störung Kompressorplatine
F5	Kompressor 1 Temperaturfühler	P2	Überspannungsschutz Kompressorplatine
F6	Kompressor 2 Temperaturfühler	P3	Reset-Schutz Kompressorplatine
F7	Kompressor 3 Temperaturfühler	H0	Fehler Ventilatorplatine
F8	Kompressor 4 Temperaturfühler	H1	Störung Ventilatorplatine
F9	Kompressor 5 Temperaturfühler	H2	Überspannungsschutz Ventilatorplatine
FA	Kompressor 6 Temperaturfühler
FH	Kompressor 1 Spannungsfehler
