BEDIENUNGSANLEITUNG EC2117 IFM

Prozess- und Dialoggerät

PDM360 NG-12

CR1200

CR1201

1.1 Verwendete Symbole 4
1.2 Verwendete Warnhinweise.... 4

2 Sicherheitshinweise 5

2.1 Allgemein 5
2.2 Zielgruppe 5
2.3 Elektrischer Anschluss 5
2.4 Eingriffe in das Gerät 5
2.5 Elektromagnetische Verträglichkeit 6

3 Bestimmungsgemäße Verwendung 6

3.1 Anwendungsbeispiel....6
3.2 Gemeinsame Eigenschaften im Überblick 7
3.3 Unterscheidungsmerkmale....7

4 Montage 8

4.1 Montagezubehör 8
4.2 Generelle Montagehinweise....8

4.2.1 Aufnahme für Montagezubehör 8
4.2.2 Ein- und Aufbaulage....9
4.2.3 Lichtsensor....9
4.2.4 Schutzfolie für Touchscreen (CR1201) 9

4.3 Schalttafeleinbau mit Einbau-Set 10

4.3.1 Schalttafelausschnitt 10
4.3.2 Montageschritte ..... 11

4.4 Aufbaumontage mit RAM®-Mount-System 12

4.4.1 Montageschritte 12

5 Elektrischer Anschluss 13

5.1 Anschlusszubehör 13
5.2 Generelle Anschlusshinweise.... 13

5.2.1 Unbelegte Steckverbinder verschließen 13

5.3 Betriebsspannung und Sicherungen 14
5.4 Masseverbindung.... 14
5.5 Ethernet-Schnittstelle 14

5.5.1 Ethernet Kameras 15

5.6 Analog-Videoeingänge 15
5.7 USB-Schnittstellen 16

5.7.1 USB-Verbindung über M12-Steckverbinder.... 16
5.7.2 Kurzschlussschutz 17
5.7.3 USB-Verbindung hinter Servicedeckel.... 17

6 Inbetriebnahme.... 18

6.1 Allgemeines 18
6.2 Erste Schritte 18
6.3 Setup 18

6.4 Benötigte Dokumentationen.... 19

7 Technische Daten 20

7.1 CR1200 20
7.2 CR1201 25

8 Wartung, Instandsetzung und Entsorgung 30

8.1 Batteriewechsel 30
8.2 Reinigen der Displayoberfläche 30
8.3 Reinigen der Gehäuseoberfläche.... 31
8.4 Instandsetzung.... 31
8.5 Entsorgung.... 31

9 Zulassungen/Normen 31

Das vorliegende Dokument ist die Originalanleitung.

Lizenzen und Warenzeichen

Alle benutzten Warenzeichen und Firmenbezeichnungen unterliegen dem Copyright der jeweiligen Firmen.

1 Vorbemerkung

Dieses Dokument gilt für Geräte des Typs "PDM360 NG-12". Es ist Bestandteil des Gerätes.

Das Dokument richtet sich an Fachkräfte. Dabei handelt es sich um Personen, die aufgrund ihrer einschlägigen Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann. Das Dokument enthält Angaben zum korrekten Umgang mit dem Gerät.

Lesen Sie dieses Dokument vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden. Bewahren Sie das Dokument während der gesamten Einsatzdauer des Gerätes auf.

Sicherheitshinweise befolgen.

1.1 Verwendete Symbole

▶ Handlungsanweisung

Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

Information

Ergänzender Hinweis

1.2 Verwendete Warnhinweise

WARNUNG

Warnung vor schweren Personenschäden.

Tod oder schwere, irreversible Verletzungen sind möglich.

VORSICHT

Warnung vor Personenschäden.

Leichte, reversible Verletzungen sind möglich.

ACHTUNG

Warnung vor Sachschäden.

2 Sicherheitshinweise

2.1 Allgemein

Diese Anleitung enthält Texte und Abbildungen zum korrekten Umgang mit dem Gerät und muss vor einer Installation oder dem Einsatz gelesen werden.

Befolgen Sie die Angaben dieser Anleitung. Nichtbeachten der Hinweise, Betrieb außerhalb der nachstehend bestimmungsgemäßen Verwendung, falsche Installation oder fehlerhafte Handhabung können schwerwiegende Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben.

2.2 Zielgruppe

Die Anleitung richtet sich an Personen, die im Sinne der EMV- und der Niederspannungsrichtlinie als fachkundig angesehen werden können. Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden.

2.3 Elektrischer Anschluss

Schalten Sie das Gerät extern spannungsfrei bevor Sie irgendwelche Arbeiten an ihm vornehmen. Schalten Sie ggf. auch unabhängig versorgte Ausgangslastkreise ab.

Wird das Gerät nicht vom mobilen Bordnetz (12/24 V Batteriebetrieb) versorgt, darauf achten, dass die externe Spannung gemäß den Kriterien für sichere Klein-spannung (SELV) erzeugt und zugeführt wird, da diese ohne weitere Maßnahmen zur Versorgung der angeschlossenen Steuerung, der Sensorik und der Aktorik zur Verfügung gestellt wird.

Die Verdrahtung aller in Zusammenhang mit dem SELV-Kreis des Geräts stehenden Signale muss ebenfalls den SELV-Kriterien entsprechen (sichere Schutzkleinspannung, galvanisch sicher getrennt von anderen Stromkreisen).

Wird die zugeführte SELV-Spannung extern geerdet (SELV wird zu PELV), geschieht dies in der Verantwortung des Betreibers und im Rahmen der dort geltenden nationalen Installationsvorschriften. Alle Aussagen in diesem Dokument beziehen sich auf das bzgl. der SELV-Spannung nicht geerdete Gerät.

An den Anschlüssen dürfen nur die in den technischen Daten, bzw. auf dem Geräteaufdruck angegebenen Signale eingespeist bzw. die zugelassenen Zubehörkomponenten der ifm electronic gmbh angeschlossen werden.

2.4 Eingriffe in das Gerät

Bei Fehlfunktionen oder Unklarheiten mit dem Hersteller in Verbindung setzen. Eingriffe in das Gerät können schwerwiegende Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben. Sie sind nicht zulässig und führen zu Haftungs- und Gewährleistungsausschluss.

2.5 Elektromagnetische Verträglichkeit

Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen.

3 Bestimmungsgemäße Verwendung

Das Prozess- und Dialoggerät PDM360 NG-12 ist ein programmierbares Grafikdisplay zur Steuerung, Parametrierung und Bedienung von mobilen Maschinen und Anlagen.

Die Kommunikation mit anderen Systemkomponenten, wie z.B. dezentrale I/O-Module, erfolgt über eine CAN-Schnittstelle mit dem CANopen Protokoll.

Für Servicezwecke stehen zusätzliche Schnittstellen, wie Ethernet, USB oder 3 weitere CAN-Schnittstellen, zur Verfügung. Sie bilden zusammen mit dem Linux-Betriebssystem eine universelle Plattform für die Vernetzung und Kommunikation mit anderen CAN-Geräten, Netzwerken oder PCs.

WARNUNG

Das Prozess- und Dialoggerät PDM360 NG-12 ist nicht für sicherheitsrelevante Aufgaben im Sinne des Personenschutzes zugelassen.

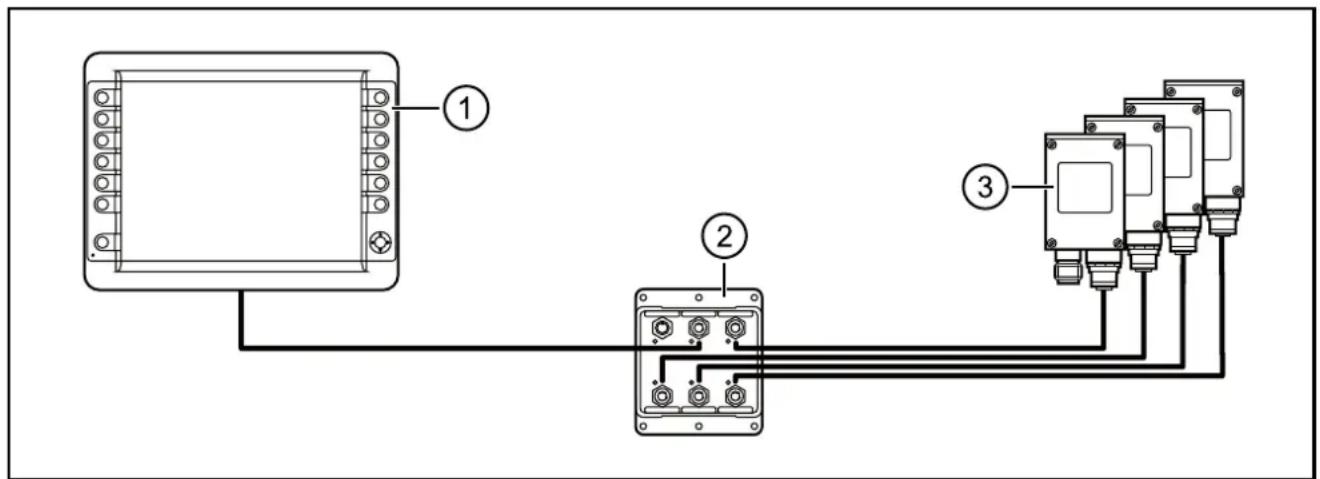

3.1 Anwendungsbeispiel

Vernetzung von 4 Ethernet Kameras mit einem PDM360 NG-12

1. PDM360 NG-12 (z.B. CR1200)
2. Ethernet Switch (z.B. EC2095)
3. Ethernet Kameras (z.B. 4 x O2M11x)

3.2 Gemeinsame Eigenschaften im Überblick

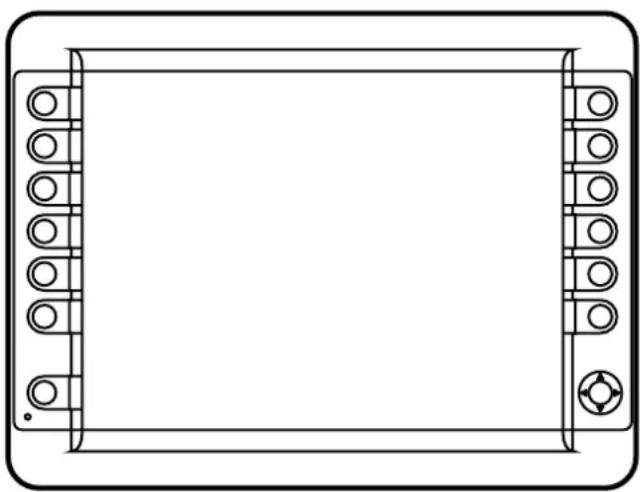

• 12,1" Farb-Display
- Programmierbare, hinterleuchtete Funktionstasten

- Geschlossenes Metallgehäuse für die Ein- und Aufbaumontage im Außen- oder Kabinenbereich

• Frei programmierbar nach IEC 61131-3 mit Target-Visualisierung
• 32-Bit-Controller und Embedded Linux Betriebssystem
  • CAN-Schnittstellen mit CANopen und SAE J 1939 Protokoll
• Ethernet- und USB-Schnittstellen
• Multifunktionseingang (digital/analog)
  • Schaltausgang (digital)

3.3 Unterscheidungsmerkmale

	CR1200 CR1201
Funktionstasten (Anzahl) 13 13
Drehgeber --
Kreuzwippe ● ●
Analog-Videoeingang ● ●
Touchscreen - ●*

• = vorhanden
  *) Schutzfolie für Touchscreen im Lieferumfang enthalten

4 Montage

4.1 Montagezubehör

Das Gerät wird ohne Montagezubehör geliefert.

Abhängig vom vorgesehen Einbauort und von der Einbauweise steht folgendes Montagezubehör zur Verfügung:

• EC2117, Einbau-Set für den Schalttafeleinbau
- EC1410..EC1414, RAM®-Mount-System für die Aufbaumontage

Informationen zum verfügbaren Zubehör unter:

www.ifm.com → Datenblattsuche → z.B. CR1200 → Zubehör

4.2 Generelle Montagehinweise

4.2.1 Aufnahme für Montagezubehör

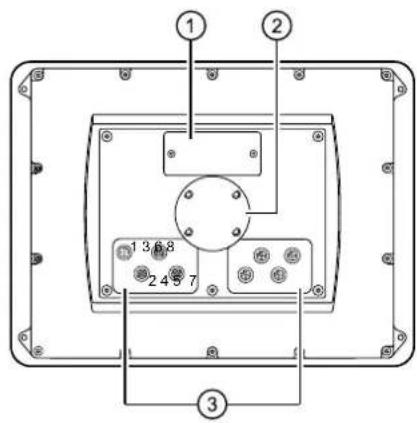

Die Geräterückseite ist für die Verschraubung von Montagezubehör vorbereitet.

1: 4 x M5 für Halteprofile des Einbau-Set
2: 4 x M5 für RAM®-Mount-System

1: Typaufkleber
2: Entlüftungskanäle

ACHTUNG

Unter dem Typaufkleber ist das Gerät mit Druckausgleichselementen ausgestattet. Werden die dazugehörigen Entlüftungskanäle mit elastischen Materialien abgedichtet oder verschlossen, kann dies zur Beschädigung des Gerätes führen.

▶ Keine Dichtungsmaterialien im Bereich der Entlüftungskanäle verwenden.

4.2.2 Ein- und Aufbaulage

Ein- und Aufbaulage horizontal

DE

4.2.3 Lichtsensor

Das Gerät ist mit einem Lichtsensor ausgestattet. Dieser dient zur automatischen Helligkeitsanpassung des Displays und der Bedienelemente an die Umgebungs- helligkeit.

▶ Lichtsensor nicht durch bauliche Maßnahmen abdecken.

4.2.4 Schutzfolie für Touchscreen (CR1201)

Das Gerät ist für den Einsatz unter erschwerten Bedingungen in mobilen Arbeitsmaschinen ausgelegt. Dennoch kann der integrierte Glas-Touchscreen nicht unter allen Nutzungsbedingungen eingesetzt werden.

Im Lieferumfang ist daher eine Schutzfolie (Typ CR120x) enthalten, die vor Gebrauch des Gerätes auf das Frontglas aufgebracht werden kann. Sie dient dem zusätzlichen Schutz des Touchscreens bei intensiver Bedienung der Oberfläche.

Bei Beschädigung oder starker Abnutzung empfehlen wir den rechtzeitigen Austausch der Schutzfolie. Weitere Folien können bei www.Schutzfolien24.de

oder www.Schutzfolien24.com unter Angabe des Gerätetyps CR120x erworben werden.

4.3 Schalttafeleinbau mit Einbau-Set

Das Einbau-Set ermöglicht die waagerechte, senkrechte oder Überkopfmontage des Gerätes in einen Schalttafelausschnitt.

Diese Einbauart ist geeignet für Materialstärken von 1 bis 10 mm.

Die zur Montage benötigten M5 Sechskantmuttern, Unterlegscheiben, M5 Gewindestifte sowie selbstklebende Dämpfungsstreifen liegen dem Einbau-Set bei.

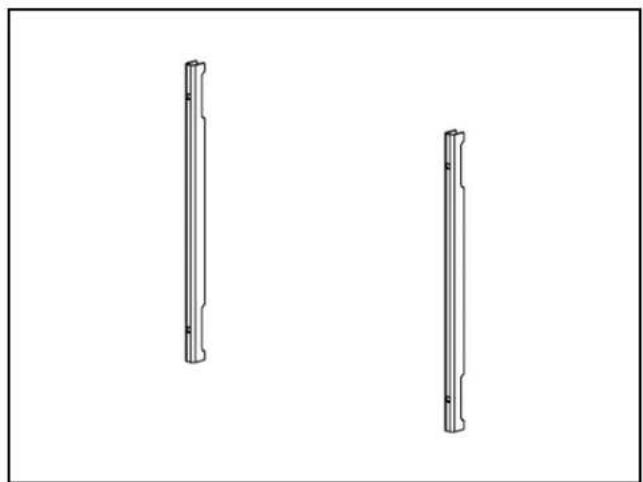

Halteprofile des Einbau-Sets Dialoggerät mit montiertem Einbau-Set

Halteprofile des Einbau-Sets nur gemeinsam mit den Dämpfungsstreifen einsetzen.

4.3.1 Schalttafelausschnitt

▶ Ausschnitt erstellen.

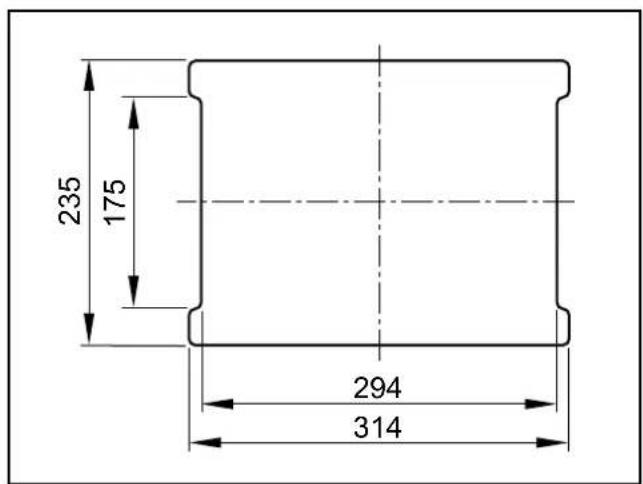

Schalttafelauschnitt

Radien: R5

Toleranzen: ± 0,5 mm

4.3.2 Montageschritte

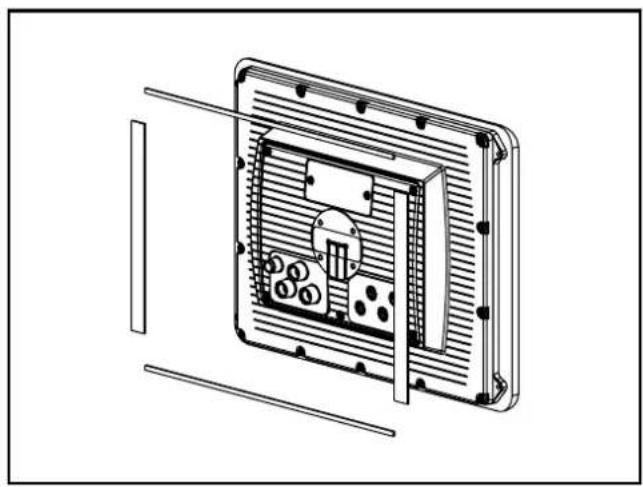

▶ Dämpfungsstreifen auf das Gerät anbringen.

Dämpfungsstreifen Aufgeklebte Dämpfungsstreifen

▶ Gewindestifte in die M5 Gewinde der Geräterückseite schrauben. (→ 4.2.1 Aufnahme für Montagezubehör)

Die Wahl der Gewindestifte ist abhängig von der Schalttafelstärke.

Schalttafelstärke Gewindestifte
1...5 mm M5 x 35
>5...10 mm M5 x 40

▶ Gerät in den Ausschnitt setzen.
▶ Halteprofile von hinten mit dem Gerät verschrauben.
Anzugdrehmoment M5 Sechskantmuttern: 5 ±0,5 Nm

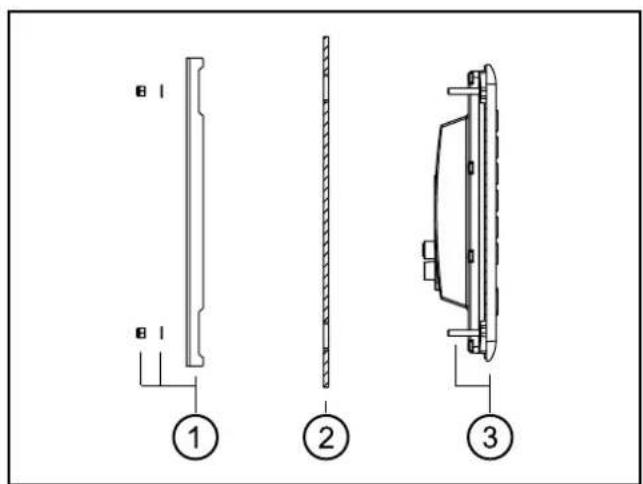

1: M5 Sechskantmuttern, Unterlegscheiben und Halteprofile
2: Schalttafelausschnitt
3: Dialoggerät mit aufgeklebten Dämpfungsstreifen und eingeschraubten Gewindestiften

Einbautiefe A = Gerätetiefe (ca. 53 mm) Halteprofile und Gewindestifte des Einbau-Sets überragen das Gerät nicht.

4.4 Aufbaumontage mit RAM®-Mount-System

Mit den als Zubehör erhältlichen RAM®-Mount Bauteilen kann das Dialoggerät als festmontiertes Standgerät genutzt werden. Zwei Kugelköpfe ermöglichen dabei eine variable Ausrichtung des Gerätes.

1: Montagearm mit Spannschraube
2: Montageplatte mit Kugelkopf

Dialoggerät mit montiertem RAM ^® -Mount System

4.4.1 Montageschritte

▶ Montageplatte auf einer ebenen Fläche verschrauben.

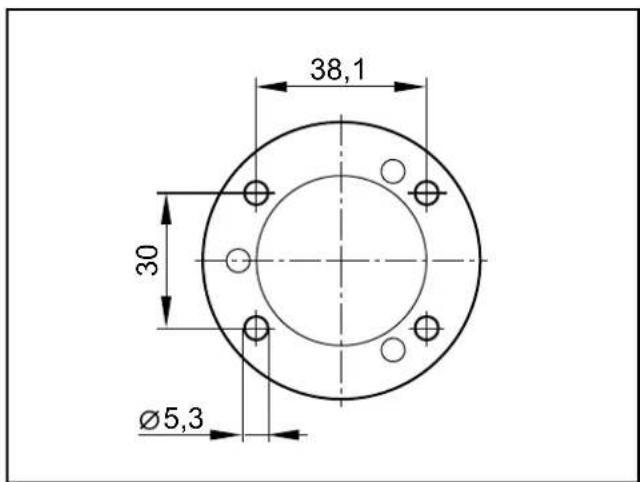

Montageplatte mit Kugelkopf Bohrmaße

Anzugdrehmoment: 5 ±0,5 Nm

▶ Zweite Montageplatte mit der Geräterückseite verschrauben.

Nutzbare M5 Gewindetiefe: ≤ 8 mm

Anzugdrehmoment M5: 5 ±0,5 Nm

▶ Spannschraube des Montagearms etwas lösen.
▶ Montagearm auf die Kugelköpfe setzen und Spannschraube anziehen.

Weitere Informationen zu den verfügbaren RAM®-Mount Bauteilen unter:

www.ifm.com → Datenblattsuche → z.B. CR1200 → Zubehör

5 Elektrischer Anschluss

5.1 Anschlusszubehör

Informationen zum verfügbaren Zubehör unter:

www.ifm.com → Datenblattsuche → z.B. CR1200 → Zubehör oder

www.ifm.com → Produkte → Zubehör → Verbindungstechnik

5.2 Generelle Anschlusshinweise

Anschlussbelegung der M12-Steckverbinder ( 7 Technische Daten)

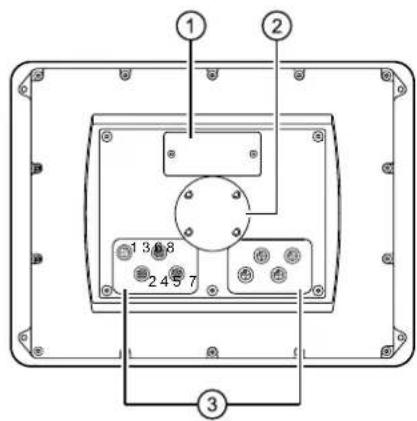

M12-Steckverbinder (Geräterückseite)

1: Versorgung, Ein-/Ausgang
2: CAN1
3: USB
4: Ethernet
5: CAN2
6: CAN3/4
7: Analog-Videoeingang
8: nicht bestückt

ACHTUNG

Falscher Anschluss kann zur Beschädigung des Gerätes führen.

▶ Sicherheitshinweise beachten.

ACHTUNG

Der Kurzschluss-/Verpolungsschutz des Gerätes gilt für die Anschlüsse der Betriebsspannung. Ein Kurzschluss zwischen der Betriebsspannung (+24 V DC) und CAN_GND führt zur Beschädigung des Gerätes.

Grundsätzlich alle Versorgungs- und Signalleitungen getrennt führen.
▶ Versorgungs- und Signalleitungen auf kürzestem Weg vom Gerät wegführen.
▶ Alle angeschlossenen Leitungen mit einer Zugentlastung versehen.

5.2.1 Unbelegte Steckverbinder verschließen

ACHTUNG

Eindringende Feuchtigkeit durch unbelegte und ungeschützte Steckverbinder kann zur Zerstörung des Gerätes führen.

▶ Unbelegte Steckverbinder mit Schutzkappen versehen.

5.3 Betriebsspannung und Sicherungen

Zum Schutz des Gerätes die Betriebsspannungen einzeln absichern.

Bezeichnung Potential Stecker 1 Sicherung
Betriebsspannung Klemme 30	10...32 V DCPlus direkt von der Batterie	Pin 1 max. 5 A
Betriebsspannung Klemme 15	10...32 V DCGeschaltetes Plus vom Zündstartschalter	Pin 5 max. 5 A

Klemmenbezeichnungen gemäß DIN 72552

5.4 Masseverbindung

Um den elektrischen Störschutz, die bestimmungsgemäße Funktion und den sicheren Betrieb des Geräts sicherzustellen, das Gehäuse auf kürzestem Weg mit der Karosserie / GND der Versorgung verbinden.

▶ Verbindung zwischen Gerät und Fahrzeugmasse mit vorgesehener Schraube für RAM®-Mount-Montage herstellen.

Um eine Kontaktkorrosion am GND-Anschluss des Gehäuses zu vermeiden, kein Kupfer oder vernickelte Materialien für die Anschraubelemente verwenden!

In stark korrosiver Umgebung, wie z.B. in extrem salzhaltiger Luft, Schrauben mit einer Oberflächenveredelung auf Zink/Nickel-Basis mit Dickschichtpassivierung und Versiegelung verwenden.

5.5 Ethernet-Schnittstelle

▶ Geschirmtes CAT5-Kabel verwenden.

STP, Shielded Twisted Pair, gem. EIA/TIA-568.

Länge max. 25 m

Die maximale Kabellänge ist z.B. abhängig von der Bustopologie, der gewählten Betriebsart (10/100 MBits/s) oder von der Qualität der Steckverbindungen.

▶ Geschirmte Steckergehäuse verwenden und Schirm des Ethernet-Kabels am Steckergehäuse auflegen.
▶ Ethernet-Kabel nicht parallel zu stromführenden Leitungen verlegen.

Störungen durch Fremdeinwirkung

Defekte oder mangelhafte Funkentstörungen an anderen elektrischen Einrichtungen, wie z.B. Umrichtern oder Lichtmaschinen sowie Spannungsschwankungen durch das Zu-/Abschalten hoher elektrischer Lasten können zu Störungen der Datenübertragung führen.

5.5.1 Ethernet Kameras

Das Gerät unterstützt ifm Ethernet Kameras (z.B. O2M110) ab Firmware 5.1001. Vernetzungsbeispiel ( 3.1 Anwendungsbeispiel)

5.6 Analog-Videoeingänge

▶ Werden die Analog-Videoeingänge genutzt, alle Anschlussleitungen mit Klappferriten versehen.
Empfehlung: Impedanz 321 Ω (100 MHz)

Die Klappferrite dienen zur Einhaltung der CE-/E1-Konformität und zur Unterdrückung von leitungsgebundenen Störungen.

5.7 USB-Schnittstellen

Die USB-Schnittstellen dienen zum temporären Anschluss einer externen Tastatur, einer Maus oder eines USB-Speichersticks.

Sie sind nicht für den dauerhaften Betriebsanschluss vorgesehen.

▶ USB-Geräte nach der Nutzung entfernen.

5.7.1 USB-Verbindung über M12-Steckverbinder

Anschlussbelegung ( 7 Technische Daten)

Diese USB-Schnittstelle wird über eine Verbindung zu einem USB-Steckverbinder in der Bedienkonsole oder im Armaturenbrett geführt.

Sie dient zum temporären Anschluss von Bediengeräten (USB-Maus/-Tastatur) und Speichermedien (z.B. USB-Speicherstick).

USB-Verbindung über M12-Steckverbinder

1: Dialoggerät
2: USB-Steckverbinder, z.B. in Bedienkonsole oder im Armaturenbrett
3: USB-Tastatur, -Maus oder -Speicherstick

Dauerhafte Verbindung: Dialoggerät – USB-Steckverbinder

▶ Vorkonfektioniertes Kabel verwenden.

(z.B. Art.-Nr. EC2099, M12-Stecker, B-codiert auf USB-Buchse, Typ A, wasserdicht, Kabellänge 1,5 m, Adern verdrillt und geschirmt)

▶ Bei der Eigenkonfektionierung nur Kabel mit verdrillten und geschirmten Adern verwenden.

Länge "A" möglichst kurz halten und den USB-Steckverbinder in unmittelbare Nähe zum Dialoggerät positionieren. Länge "A" beeinflusst wesentlich die Qualität der USB-Datenübertragung.

B Temporäre Verbindung: USB-Steckverbinder – USB-Gerät

▶ Anschlusskabel mit der Bezeichnung "Full Speed/High Speed" verwenden (= USB-Anschlusskabel mit verdrillten und geschirmten Adern).
▶ Verbindung nicht aus mehreren USB-Anschlusskabeln herstellen.
▶ Anschlusskabel nach den Programmier- oder Servicearbeiten entfernen.

5.7.2 Kurzschlussschutz

DE

ACHTUNG

Die USB-Schnittstelle (M12-Steckverbinder) ist nicht geschützt gegen Kurzschluss mit einer spannungsführenden Leitung außerhalb folgender Spannungsbereiche:

-Data 0,3...3,6 V DC (3: Pin 2)

+Data 0,3...3,6 V DC (3: Pin 3)

ID 0,3...3,6 V DC (3: Pin 4)

Ein Kurzschluss hat die Zerstörung der USB-Schnittstelle zur Folge.

5.7.3 USB-Verbindung hinter Servicedeckel

▶ Servicedeckel auf der Geräterückseite entfernen.

(2 Stk. M3 Innensechskantschrauben)

▶ USB-Tastatur, -Maus oder -Speicherstick mit der USB-Schnittstelle verbinden.
▶ USB-Geräte nach der Nutzung entfernen und Servicedeckel wieder verschließen.

1: Servicedeckel
2: USB-Buchse, Typ A

6 Inbetriebnahme

6.1 Allgemeines

Im Auslieferungszustand ist das Gerät für die Programmierung mit CODESYS ab Version 2.3. vorbereitet.

Werkseitige Voreinstellungen:

IP-Adresse: 192.168.82.247

Subnetzmaske: 255.255.255.0

Für die sichere Funktion der vom Anwender erstellten Applikationsprogramme ist dieser selbst verantwortlich. Bei Bedarf muss er zusätzlich entsprechend der nationalen Vorschriften eine Abnahme durch entsprechende Prüf- und Überwachungsorganisationen durchführen lassen.

6.2 Erste Schritte

▶ Gerät über die Ethernet-Schnittstelle mit dem Notebook/PC verbinden.
▶ Notebook/PC einschalten; IP-Einstellungen des Notebooks/PCs überprüfen und ggf. einstellen.

Internetprotokoll: TCP/IP

IP-Adresse: 192.168.82.xxx (außer .247, s.o.)

Subnetzmaske: 255.255.255.0

Gateway IP-Adresse: 192.168.100.1

▶ Betriebsspannung des Dialoggerätes einschalten.

Kurz nach dem Einschalten des Gerätes wird für ca. 10-15 Sekunden das Startbild gezeigt.

Während dieser Zeit läuft im Hintergrund der Bootvorgang.

Nach dem Booten wird automatisch das Setup Programm geöffnet.

6.3 Setup

Das Setup ermöglicht die Einstellung der Geräteparameter.

Die Anwahl der Menüpunkte erfolgt mit den Funktionstasten oder über eine angeschlossene USB-Tastatur.

Funktionstasten USB-Tastatur Bedeutung
links SELECT	TAB Menüpunkt anwählen
	SAVE F3	Einträge speichern
rechts	UP	Pfeil nach oben	Wert oder Variable erhöhen
	DOWN	Pfeil nach unten	Wert oder Variable verringern
	ENTER ENTER	Gewählten	Menüpunkt öffen
	EXIT	ESC	Setup verlassenMenüpunkt verlassenEinträge werden nicht gespeichert

Nach Verlassen des Setups kann ein Projekt geladen werden.

Um die Bedienelemente, Schnittstellen und sonstigen internen Funktionen des Gerätes zu nutzen, stehen Bibliotheken (.lib) zur Verfügung. Sie müssen in das Applikationsprogramm eingebunden werden.

6.4 Benötigte Dokumentationen

Neben dem Programmiersystem CODESYS werden zur Inbetriebnahme und Programmierung des Gerätes folgende Dokumente benötigt:

• Programmierhandbuch CODESYS V2.3 (alternativ als Onlinehilfe)
• Systemhandbuch PDM360 NG-12 (alternativ als Onlinehilfe)

Als Download-File stehen die Handbücher im Internet zur Verfügung:

www.ifm.com → Datenblattsuche → z.B. CR1200 → weitere Informationen

Onlinehilfe CODESYS und PDM360 NG-12:

www.ifm.com → Service → Download → Steuerungssysteme*

*) Downloadbereich mit Anmeldung

7 Technische Daten

7.1 CR1200

CR1200

Prozess- und Dialoggerät PDM360 NG-12

12,1" Farb-Display

13 frei programmierbare hinterleuchtete Funktionstasten

Kreuzwippe mit Druckfunktion

Analog-Videoeingang

1 Ausgang / 1 Eingang 10...32 V DC

CE

Technische Daten Programmierbares

Anzelge

Display TFT LCD Farb-Display

Format 4:3, 245,8 x 184,3 mm, 12,1" dia

Auflösung 1024 x 768 Pixel

Ausrichtung horizontal

Oberfläche Floatglas, interferenzoptisch

Farben 262.144 (18 Bit)

Hintergrundbeleuchtung

Helligkeit

Kontrastverhältnis

Zeichensätze

Touchscreen

Mechanische Daten

Montagevarianten

Abmessungen (B x H x T)

Ausschnitt für Einbaumontage (B x H)

Gehäusematerial

Tasten

Kreuzwippe

Hinterleuchtung Bedienelemente

Schutzart

Betriebstemperatur

Lagertemperatur

Gewicht

rafi kdisplay zur Steuerung, Parametrierung und Bedienung von mobilen Maschinen und Anlagen

Item

Personal

Entspiegelt

LED (Lebensdauer ≥ 50.000 h)

≥ 500 cd/m2, typisch 600 cd/m2(einstellbar 10...100 %, Schrittweite 1 %)

≥ 500:1, typisch 700:1

frei ladbar und skalierbarvorinstalliert: ifm ISO Fonts mit Kfz-spezifi schen Symbolen, Arial, Courier

-

Einbaumontage (Schalttafeleinbau) mit Einbau-SetAufbaumontage mit RAM®-Mount-System(Montagezubehör nicht im Lieferumfang enthalten)

324 x 245 x 62 mm

315 ±1 x 235 ±1 mm, Eckenradius R10 mm

Aludruckguss, pulverbeschichtet (RAL 9005)

13 Funktionstasten (Silikontastatur) mit taktiler Rückmeldungfrei programmierbar (Softkey-Funktion)Lebensdauer ≥ 1.000.000 Betätigungen

Cursorfunktion (Auf, Ab, Links, Rechts) mit taktiler Rückmeldung und mitzentralem, mechanischem DrucktasterLebensdauer ≥ 1.000.000 Betätigungen

LED (Helligkeit einstellbar 0...100%, einzeln ansteuerbar)

IP 67 (mit aufgeschraubten Steckverbindern und/oder Verschlusskappen)

-30...65°C

-30...80°C

ca. 2,8 kg

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Technische Änderungen behalten wir uns ohne Ankündigung vor! 18.04.2017CR1200 / Seite 1

CR1200 Technische Daten
Elektrische Daten
Betriebsspannung 10...32 V DC
ÜberspannungserkennungÜberspannungsabschaltungUnterspannungserkennungUnterspannungsabschaltungGenauigkeitKurzschluss-/Verpolungsschutz	bei U_B > 32 Vbei U_B > 34 V (Hysterese 1 V, d.h. Wiedereinschaltung bei U_B < 33 V)bei U_B < 10 Vbei U_B < 8 V (Hysterese 1 V, d.h. Wiedereinschaltung bei U_B > 9 V)3 % FSelektronisch
Stromaufnahme ca. 750 mA (ohne externe Last bei 24 V DC)
Prozessor MPC5121, 32 Bit, 400 MHz
Speicher (gesamt) 256 MByte RAM / 128	MByte Flash / 1 GByte interner Massenspeicher
Speicheraufteilung siehe Systemhandbuch PDM360 NG-12www.ifm.com → Datenblatt-Suche → CR1200 → weitere Informationen
Schnittstellen
CAN 1...4 CAN Interface 2.0 A/B, ISO 11898	50 kBit/s...1 MBit/sCANopen, CiA DS 301 Version 4, CiA DS 401 Version 1.4oder SAE J 1939 oder freies Protokoll (Raw CAN)Strombelasbarkeit VBB_C ≤ 400 mA (abgesichert mit Multi Fuse)
Ethernet Datenrate 10/100 Mbit/s
USB 2 x USB 2.0 Full Speed, Datenrate bis 12 Mbit/sUSB Master-Betrieb (Service- und Wartungsanschluss für Tastatur, Maus. usw.)Ausgangsstrom je Schnittstelle ≤ 500 mA
Analog-Videoeingang 2 FBAS-Eingänge, 1 Vss, 75 Ohm (Eingänge umschaltbar)unterstützte Videonormen: PAL und NTSCKabellänge: ≤ 30 m
Eingang konfigurierbar	digital für positive/negative Gebersignaleanalog 0...10, 0...32 V, 0...20 mA, ratiometrisch
Ausgang	digital, plusschaltend (High-Side), Versorgung über Klemme 30
Kennwerte des Eingangs	Auflösung 8 BitGenauigkeit ± 3 % FS
Stromeingang 0...20 mA	Eingangswiderstand 390 ΩEingangsfrequenz 10 Hz
Spannungseingang 0...10 V	Eingangswiderstand 65,6 kΩEingangsfrequenz 10 Hz
Spannungseingang 0...32 V	Eingangswiderstand 50,7 kΩEingangsfrequenz 10 Hz
Spannungseingang ratiometrisch	Eingangswiderstand 50,7 kΩEingangsfrequenz 10 Hz
Digitaleingang	Eingangswiderstand 3,2 kΩEingangsfrequenz 10 Hz
Kennwerte des Ausgangs	Einschaltpegel > 0,7 U_B Ausschaltpegel < 0,3 U_B Schaltspannung 10...32 V DCSchaltstrom ≤ 1 AFreilaufdioden integriert

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Technische Änderungen behalten wir uns ohne Ankündigung vor! 18.04.2017CR1200 / Seite 2

CR1200 Technische Daten

Software/Programmierung

Betriebssystem Embedded Linux 2.6

Programmiersystem CODESYS Version 2.3 oder ab CODESYS V3.5 SP8 (IEC 61131-3)

Grafi sche Funktionen durch integrierte Target-Visualisierung

Sonstige Ausstattung

Akustischer Signalausgang integrierter Buzzer, Tondauer/-höhe programmierbar

Temperaturüberwachung 2 integrierte Fühler zur Messung der Gehäuseinnentemperatur

Helligkeitsanpassung Lichtsensor in Gerätefrontseite zur Helligkeitsanpassung des Displays und der

Bedienelemente

Uhr / Batterie Echtzeituhr (RTC), Batterie gepuff ert / CR2032 (3 V, 230 mAh)

Status-LED RGB-LED, Farben und Zustände mittels Applikationssoftware programmierbar

Betriebszustände (Voreinstellung)

Farbe Zustand	Beschreibung
-	konstant aus	keine Betriebsspannung
Grün	5 Hz	Boot-Vorgang Applikation
	2 Hz	Applikation läuft (RUN) oder Setup läuft
	konstant ein	Applikation angehalten (STOP) oder kein Projekt vorhanden
Rot	2 Hz	Applikation läuft mit Fehler (RUN mit Fehler)
	konstant ein	System-Fehler (Fatal Error), Gerät ist in Reset (z.B. interner Spannungsfehler)
Rot/Orange	2 Hz Farbwechsel	Über-/Untertemperatur, Gerät ist in Reset bis Temperatur im Normalbereich
Orange	5 Hz	Boot-Vorgang System-Recovery/-Update
	2 Hz	System-Recovery/-Update läuft
	kurzzeitig ein	System-Reset

CR1200 Technische Daten
Prüfnormen und Bestimmungen
CE-Zeichen EN 61000-6-2 Elektromagnetische Verträglichkeit (EMV)
EN 61000-6-4 Elektromagnetische Verträglichkeit (EMV)Störaussendung
E1-Zeichen UN/ECE-R10 Störaussendung
Elektrische Prüfungen ISO 7637-2 Impuls 1, Schärfegrad: IV; Funktionszustand C
Klimatische Prüfungen EN 60068-2-30 Feuchte Wärme zyklisch
Mechanische Prüfungen ISO 16750-3 Test VII; Vibration, random

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Technische Änderungen behalten wir uns ohne Ankündigung vor! 18.04.2017CR1200 / Seite 4

CR1200 Technische Daten

Geräte-Rückansicht

M12-Steckverbinder

Anschlussbelegung

1: Servicedeckel für USB-Anschluss, Batterie und Watchdog-Reset
2: Aufnahme für RAM®-Mount-System
3: M12-Steckverbinder (Abb. zeigt Maximalbestückung)

1 2, 5, 6, 7, 8 3 4
Stecker A-codiert, 5-polig	Buchse A-codiert, 5-polig	Buchse B-codiert, 5-polig	Buchse D-codiert, 4-polig

(1) Versorgung, Ein-/Ausgang (2) CAN1
1	10...32 V DC (KI. 30) (IN)
2	IN
3	GND (KI. 31) (IN)
4	OUT
5	10...32 V DC (KI. 15) (IN)

(3) USB
1	+5 V DC
2	-Data
3	+Data
4	ID
5	GND

1	Shield
2	VBBc(OUT)
3	CAN1_GND (OUT)
4	CAN1_H
5	CAN1_L

(5) CAN2
1	Shield
2	VBB _c (OUT)
3	CAN2_GND (OUT)
4	CAN2_H
5	CAN2_L

(4) Ethernet
1	TxD+
2	RxD+
3	TxD-
4	RxD-Gehäuse = Schirm

(7) Analog-Videoeingang
1	Shield
2	GND (Video 2)
3	GND (Video 1)
4	FBAS1 (Video 1)
5	FBAS2 (Video 2)

(6) CAN3/4
1	CAN3_H
2	CAN3_L
3	CAN3/4_GND (OUT)
4	CAN4_H
5	CAN4_L

(8) nicht bestückt
1
2
3
4
5

7.2 CR1201

CR1201

Prozess- und Dialoggerät

PDM360 NG-12

12,1" Farb-Display,

Touchscreen

13 frei programmierbare

hinterleuchtete

Funktionstasten

Kreuzwippe mit Druckfunktion

Analog-Videoeingang

1 Ausgang / 1 Eingang

10...32 V DC

CE

E1

Technische Daten Programmierbares

Anzeige

Display TFT LCD Farb-Display

Format 4:3, 245,8 x 184,3 mm, 12,1" diag

Auflösung 1024 x 768 Pixel

Ausrichtung horizontal

Oberfläche Glas

Farben 262.144 (18 Bit)

Hintergrundbeleuchtung LED (Lebensdat

Helligkeit

Kontrastverhältnis

Zeichensätze

Touchscreen

Mechanische Daten

Montagevarianten

Abmessungen (B x H x T)

Ausschnitt für Einbaumontage (B x H)

Gehäusematerial

Tasten

Kreuzwippe

Hinterleuchtung Bedienelemente

Schutzart

Betriebstemperatur

Lagertemperatur

Gewicht

rafi kdisplay zur Steuerung, Parametrierung und
Bedienung von mobilen Maschinen und Anlagen

enal

er ≥ 50.000 h)

≥ 500 cd/m2, typisch 600 cd/m2(einstellbar 10...100 %, Schrittweite 1 %)

≥ 500:1, typisch 700:1

frei ladbar und skalierbarvorinstalliert: ifm ISO Fonts mit Kfz-spezifi schen Symbolen, Arial, Courier

5-Draht, resistivEingabemedium Finger

Einbaumontage (Schalttafeleinbau) mit Einbau-SetAufbaumontage mit RAM®-Mount-System(Montagezubehör nicht im Lieferumfang enthalten)

324 x 245 x 62 mm

315 ±1 x 235 ±1 mm, Eckenradius R10 mm

Aludruckguss, pulverbeschichtet (RAL 9005)

13 Funktionstasten (Silikontastatur) mit taktiler Rückmeldungfrei programmierbar (Softkey-Funktion)Lebensdauer ≥ 1.000.000 Betätigungen

Cursorfunktion (Auf, Ab, Links, Rechts) mit taktiler Rückmeldung und mitzentralem, mechanischem DrucktasterLebensdauer ≥ 1.000.000 Betätigungen

LED (Helligkeit einstellbar 0...100%, einzeln ansteuerbar)

IP 67 (mit aufgeschraubten Steckverbindern und/oder Verschlusskappen)

-30...65°C

-30...80°C

ca. 2,8 kg

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Technische Änderungen behalten wir uns ohne Ankündigung vor! 18.04.2017CR1201 / Seite 1

CR1201 Technische Daten
Elektrische Daten
Betriebsspannung 10...32 V DC
ÜberspannungserkennungÜberspannungsabschaltungUnterspannungserkennungUnterspannungsabschaltungGenauigkeitKurzschluss-/Verpolungsschutz	bei U_B > 32 Vbei U_B > 34 V (Hysterese 1 V, d.h. Wiedereinschaltung bei U_B < 33 V)bei U_B < 10 Vbei U_B < 8 V (Hysterese 1 V, d.h. Wiedereinschaltung bei U_B > 9 V)3 % FSelektronisch
Stromaufnahme ca. 750 mA (ohne externe Last bei 24 V DC)
Prozessor MPC5121, 32 Bit, 400 MHz
Speicher (gesamt) 256 MByte RAM / 128	MByte Flash / 1 GByte interner Massenspeicher
Speicheraufteilung siehe Systemhandbuch PDM360 NG-12www.ifm.com → Datenblatt-Suche → CR1201 → weitere Informationen
Schnittstellen
CAN 1...4 CAN Interface 2.0 A/B, ISO 11898	50 kBit/s...1 MBit/sCANopen, CiA DS 301 Version 4, CiA DS 401 Version 1.4oder SAE J 1939 oder freies Protokoll (Raw CAN)Strombelasbarkeit VBB_c ≤ 400 mA (abgesichert mit Multi Fuse)
Ethernet Datenrate 10/100 Mbit/s
USB 2 x USB 2.0 Full Speed, Datenrate bis 12 Mbit/sUSB Master-Betrieb (Service- und Wartungsanschluss für Tastatur, Maus. usw.)Ausgangsstrom je Schnittstelle ≤ 500 mA
Analog-Videoeingang 2 FBAS-Eingänge, 1 Vss, 75 Ohm (Eingänge umschaltbar)unterstützte Videonormen: PAL und NTSCKabellänge: ≤ 30 m
Eingang konfigurierbar	digital für positive/negative Gebersignaleanalog 0...10, 0...32 V, 0...20 mA, ratiometrisch
Ausgang	digital, plusschaltend (High-Side), Versorgung über Klemme 30
Kennwerte des Eingangs	Auflösung 8 BitGenauigkeit ± 3 % FS
Stromeingang 0...20 mA	Eingangswiderstand 390 ΩEingangsfrequenz 10 Hz
Spannungseingang 0...10 V	Eingangswiderstand 65,6 kΩEingangsfrequenz 10 Hz
Spannungseingang 0...32 V	Eingangswiderstand 50,7 kΩEingangsfrequenz 10 Hz
Spannungseingang ratiometrisch	Eingangswiderstand 50,7 kΩEingangsfrequenz 10 Hz
Digitaleingang	Eingangswiderstand 3,2 kΩEingangsfrequenz 10 HzEinschaltpegel > 0,7 U_B Ausschaltpegel < 0,3 U_B
Kennwerte des Ausgangs	Schaltspannung 10...32 V DCSchaltstrom ≤ 1 AFreilaufdioden integriert

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Technische Änderungen behalten wir uns ohne Ankündigung vor! 18.04.2017CR1201 / Seite 2

CR1201 Technische Daten

Software/Programmierung

Betriebssystem Embedded Linux 2.6

Programmiersystem CODESYS Version 2.3 oder ab CODESYS V3.5 SP8 (IEC 61131-3)

Grafi sche Funktionen durch integrierte Target-Visualisierung

Sonstige Ausstattung

Akustischer Signalausgang integrierter Buzzer, Tondauer/-höhe programmierbar

Temperaturüberwachung 2 integrierte Fühler zur Messung der Gehäuseinnentemperatur

Helligkeitsanpassung Lichtsensor in Gerätefrontseite zur Helligkeitsanpassung des Displays und der

Bedienelemente

Uhr / Batterie Echtzeituhr (RTC), Batterie gepuffert / CR2032 (3 V, 230 mAh)

Status-LED RGB-LED, Farben und Zustände mittels Applikationssoftware programmierbar

Betriebszustände (Voreinstellung)

Farbe Zustand	Beschreibung
-	konstant aus	keine Betriebsspannung
Grün	5 Hz	Boot-Vorgang Applikation
	2 Hz	Applikation läuft (RUN) oder Setup läuft
	konstant ein	Applikation angehalten (STOP) oder kein Projekt vorhanden
Rot	2 Hz	Applikation läuft mit Fehler (RUN mit Fehler)
	konstant ein	System-Fehler (Fatal Error), Gerät ist in Reset (z.B. interner Spannungsfehler)
Rot/Orange	2 Hz Farbwechsel	Über-/Untertemperatur, Gerät ist in Reset bis Temperatur im Normalbereich
Orange	5 Hz	Boot-Vorgang System-Recovery/-Update
	2 Hz	System-Recovery/-Update läuft
	kurzzeitig ein	System-Reset

CR1201 Technische Daten
Prüfnormen und Bestimmungen
CE-Zeichen EN 61000-6-2 Elektromagnetische Verträglichkeit (EMV)Störfestigkeit
E1-Zeichen UN/ECE-R10 Störaussendung	EN 61000-6-4 Elektromagnetische Verträglichkeit (EMV)Störaussendung
	Störfestigkeit mit 100 V/mAnalog-Videoeingang 30 V/m
Elektrische Prüfungen ISO 7637-2 Impuls 1, Schärfegrad: IV; Funktionszustand CImpuls 2a, Schärfegrad: IV; Funktionszustand AImpuls 2b, Schärfegrad: IV; Funktionszustand CImpuls 3a, Schärfegrad: IV; Funktionszustand AImpuls 3b, Schärfegrad: IV; Funktionszustand AImpuls 4, Schärfegrad: IV; Funktionszustand AImpuls 5, Schärfegrad: III; Funktionszustand CAngaben gelten für 24V System
Klimatische Prüfungen EN 60068-2-30 Feuchte Wärme zyklischobere Temperatur 55°C, Anzahl Zyklen: 6
Mechanische Prüfungen ISO 16750-3 Test VII; Vibration, randomAnbauort Karosserie

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Technische Änderungen behalten wir uns ohne Ankündigung vor! 18.04.2017CR1201 / Seite 4

CR1201 Technische Daten

Geräte-Rückansicht

M12-Steckverbinder

Anschlussbelegung

1: Servicedeckel für USB-Anschluss, Batterie und Watchdog-Reset
2: Aufnahme für RAM®-Mount-System
3: M12-Steckverbinder (Abb. zeigt Maximalbestückung)

1 2, 5, 6, 7, 8 3 4
Stecker A-codiert, 5-polig	Buchse A-codiert, 5-polig	Buchse B-codiert, 5-polig	Buchse D-codiert, 4-polig

(1) Versorgung, Ein-/Ausgang (2) CAN1

(8) nicht bestückt
1
2
3
4
5

8 Wartung, Instandsetzung und Entsorgung

8.1 Batteriewechsel

1: Servicedeckel
2: Innensechskantschrauben

1: Batterieabdeckung
2: Einkerbung zum Öffnen
3: Batteriefach

▶ Servicedeckel auf der Geräterückseite entfernen.

(2 Stk. M3 Innensechskantschrauben)

▶ Abdeckung des Batteriefachs mit einem spitzen Gegenstand öffnen (z.B. Schraubendreher).
▶ Batterie entnehmen und durch eine neue Batterie ersetzen.

Polarität beachten: Pluspol oben (s.a. Kennzeichnung auf Abdeckung)

Batterietyp ( 7 Technische Daten)

Entsorgung der Altbatterien ( 8.5 Entsorgung)

8.2 Reinigen der Displayoberfläche

Ungeeignete Putzmittel und Chemikalien können die Displayoberfläche beschädigen.

Folgende Mittel sind zur Displayreinigung nicht geeignet:

- Kunststofflösende Chemikalien, wie z.B. Brennspiritus, Benzin, Verdünner, Alkohol, Azeton oder Ammoniak

• Papiertücher, Kreppapier, u.ä.
- Scheuerpulver, Scheuermilch, u.ä.
- glanzerzeugende Reinigungsmittel, wie z.B. Polituren oder Wachse

▶ Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Tuch entfernen.

▶ Bei starker Verschmutzung ein feuchtes Tuch verwenden.

Empfohlen werden Microfaser-Tücher ohne chemische Zusatzmittel.

8.3 Reinigen der Gehäuseoberfläche

▶ Gerät von der Betriebsspannung trennen.

▶ Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Tuch entfernen.

▶ Bei starker Verschmutzung ein feuchtes Tuch verwenden.

8.4 Instandsetzung

▶ Das Gerät nur durch den Hersteller instandsetzen lassen. Sicherheitshinweise beachten ( 2.4 Eingriffe in das Gerät)

8.5 Entsorgung

▶ Altbatterien gemäß den nationalen Umweltvorschriften entsorgen.
Altbatterien nicht mit dem Haushaltsmüll entsorgen.
▶ Gerät gemäß den nationalen Umweltvorschriften entsorgen.

9 Zulassungen/Normen

Prüfnormen und Bestimmungen ( 7 Technische Daten)

Die EG-Konformitätserklärung und Zulassungen sind abrufbar unter: www.ifm.com → Datenblattsuche → z.B. CR1200 → Zulassungen
