Produkttyp	Dachziegel-Montageset
Marke	KKT Kolbe
Modell	SPMS02
Material	Aluminiumlegierung AL6005-T5 und Edelstahl SUS304
Korrosionsbeständigkeit	Hoch
Anwendung	Montage von Solarpaneelen auf Ziegeldächern für Privathaushalte
Enthaltene Komponenten	Dachziegelhaken, Schiene, Schienenverbinder, Endklemme, Mittelklemme, Erdungsplatte, Erdungslasche
Installationswerkzeuge	Schnur, Elektrowerkzeug (M6/M8), Sechskanthülse (M6/M8), Bohrer 9 mm, Maßband, Markierstift, Drehmomentschlüssel (M8), 6# Sechskantschlüssel, Engländer, Gummihammer
Vormontiert	Hohe Vormontageeigenschaften spart Installationszeit und -kosten
Installationsmethode	Der Dachziegelhaken wird an der Pfette befestigt, die Schiene mit dem Schienenverbinder montiert, die Solarmodule mit End-/Mittelklemmen gesichert
Sicherheitsvorkehrungen	Körperschäden vermeiden, Kopf und Augen während der Installation schützen
Befestigungshandhabung	Schmiermittel verwenden, Sauberkeit sicherstellen, Überdrehen vermeiden, Drehmomentschlüssel verwenden
Nach der Installation	Kleinteile einsammeln, aufräumen, um Verlust oder Verschmutzung zu vermeiden
Kompatibilität	Nur Ziegeldächer
Erdung	Erdungslasche am Ende der Schiene installiert

Häufig gestellte Fragen - SPMS02 KKT Kolbe

Welcher Dachtyp ist mit dem KKT Kolbe SPMS02 Montageset kompatibel?

Das SPMS02 ist speziell für Ziegeldächer ausgelegt. Es verwendet einen Dachziegelhaken, der die Ziegel anhebt, um sie an der Pfette zu befestigen.

Welche Materialien werden im Montageset SPMS02 verwendet?

Die Hauptmaterialien sind Aluminiumlegierung AL6005-T5 und Edelstahl SUS304, die eine hohe Korrosionsbeständigkeit bieten.

Welche Werkzeuge werden für die Installation benötigt?

Erforderliche Werkzeuge sind: Schnur, Elektrowerkzeug (M6/M8), Sechskanthülse, Bohrer 9 mm, Maßband, Markierstift, Drehmomentschlüssel (M8), 6# Sechskantschlüssel, Engländer und Gummihammer.

Wie installiere ich den Dachziegelhaken?

Heben Sie die Ziegel an und installieren Sie den Dachziegelhaken an der Dachpfette mit ST6,3*80-Schrauben. Stellen Sie sicher, dass alle Haken auf gleicher Höhe sind, und decken Sie dann den Ziegel ab.

Wie verbinde ich die Schienen?

Wenn die Schienenlänge nicht ausreicht, stecken Sie den Schienenverbinder in zwei Schienen und befestigen Sie ihn mit M8*10-Schrauben. Die Überlappung sollte 75±10 mm bei einer Einstecklänge von 150 mm betragen.

Wie installiere ich die Solarmodule?

Legen Sie die Solarmodule auf die Schienen und sichern Sie sie mit Endklemmen und Mittelklemmen (mit Erdungsplatte). Ziehen Sie die Schrauben fest an.

Wie installiere ich die Erdungslasche?

Installieren Sie eine Erdungslasche am Ende der Schiene, um eine ordnungsgemäße Erdung des Solarmodulsystems zu gewährleisten.

Welche Sicherheitsvorkehrungen sollte ich während der Installation beachten?

Achten Sie darauf, dass die Struktur und das Zubehör Körperschäden verursachen können. Schützen Sie Kopf und Augen und seien Sie vorsichtig mit Ihren Handlungen im Arbeitsbereich.

Wie sollte ich Edelstahlbefestigungen handhaben, um ein Festfressen zu verhindern?

Stellen Sie sicher, dass die Gewinde sauber sind, und tragen Sie Wachs oder Schmiermittel (z.B. Butter oder 40# Öl) auf. Ziehen Sie senkrecht mit gleichmäßiger Kraft an, verwenden Sie einen Drehmomentschlüssel, vermeiden Sie hohe Geschwindigkeit oder hohe Temperatur und überschreiten Sie nicht das angegebene Drehmoment.

Was sollte ich nach Abschluss der Installation tun?

Sammeln Sie Kleinteile wie Schrauben oder Kontaktbleche ein, die auf der Baustelle zurückgelassen wurden, um Verlust zu vermeiden. Wenn Sie die Arbeit für längere Zeit unterbrechen oder bei schlechtem Wetter, räumen Sie die Teile auf, um Verschmutzung oder Verlust zu vermeiden.

BEDIENUNGSANLEITUNG SPMS02 KKT Kolbe

SPMS02 Ziegeldachhaken 02 Montagekonstruktion

1. Produkteinführung 1
2. Installationswerkzeuge
3. Komponenten
4. Installationsanleitung

4.1 Montage der Ziegeldachhakens 3

4.2 Montage der Schiene
4.3 Montage der PV-Module
4.4 Montage der Erdungsklemme

1. Installationshinweise

5.1 Sicherheitsvorkehrungen 6

5.2 Edelstahl-Befestigungselemente Anmerkungen 6
5.3 Anmerkungen nach Beendigung der Arbeit 6

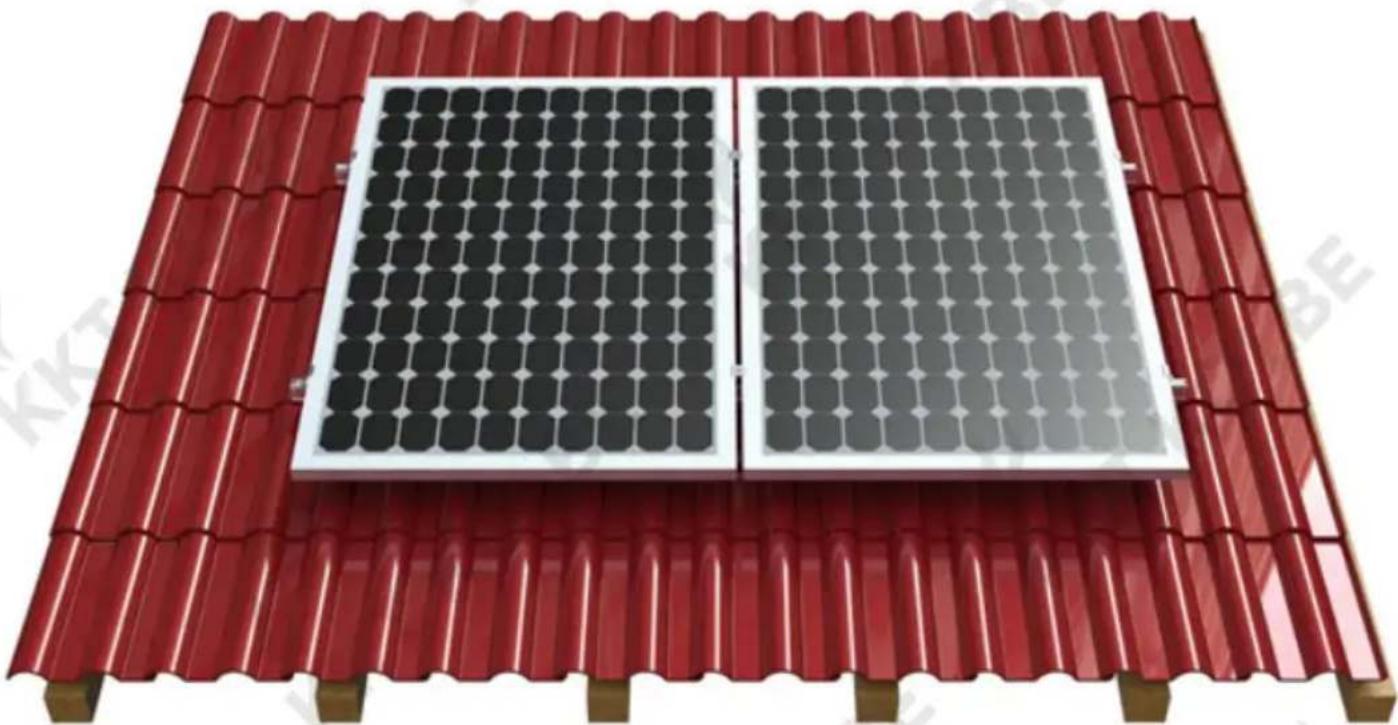

1. Produkteinführung

Das Montageset ermöglicht die Montage von PV-Modulen auf Ziegeldächern. Es ist eine einfache und robuste PV-Montagelösung für Wohnprojekte. Das Hauptmaterial dieser Montagekonstruktion ist Aluminiumlegierung AL6005-T5 und Edelstahl SUS304. Das Produkt hat eine hohe Korrosionsbeständigkeit.

Dieser Montagesatz bietet weitgehende vormontierte Komponenten und spart viel Zeit und Kosten bei der Installation.

Bitte lesen Sie vor der Installation die gesamte Anleitung sorgfältig durch.

2. Installationswerkzeuge

Schnur	Elektrowerkzeug (M6/M8)	Innensechskanthülse (M6/M8)	Bohrer 9mm Maßband
Textmarker	Drehmoment-schlüssel (M8)	6# Sechskant-schlüssel	Rollgabel-schlüssel	Gummi Hammer

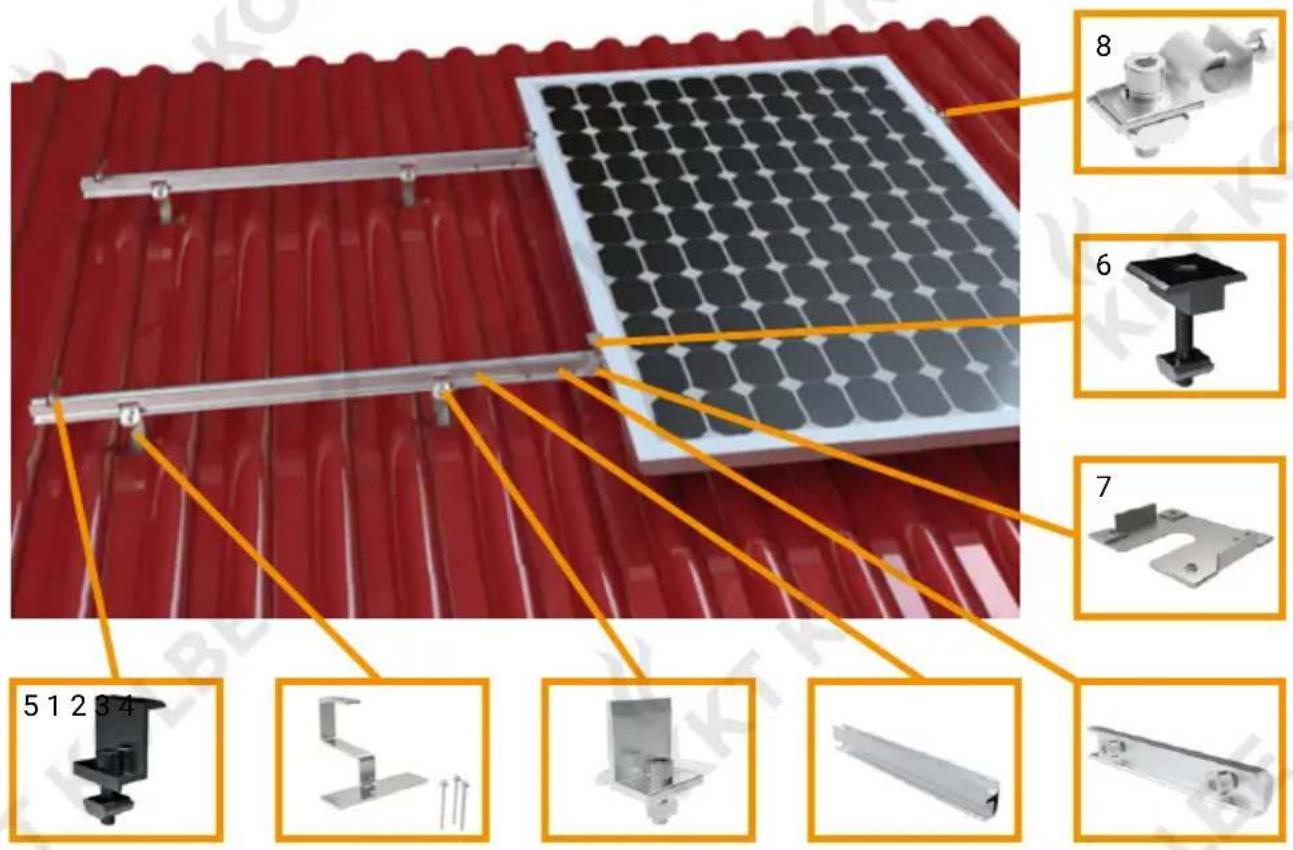

3. Komponenten

1234
Ziegeldachhaken L-Halterung S hiene		c	Schienen-verbindung
5678
Endklemme Mittelklemme Erdungsplatte Erdungsklemme

4. Installationsanleitung

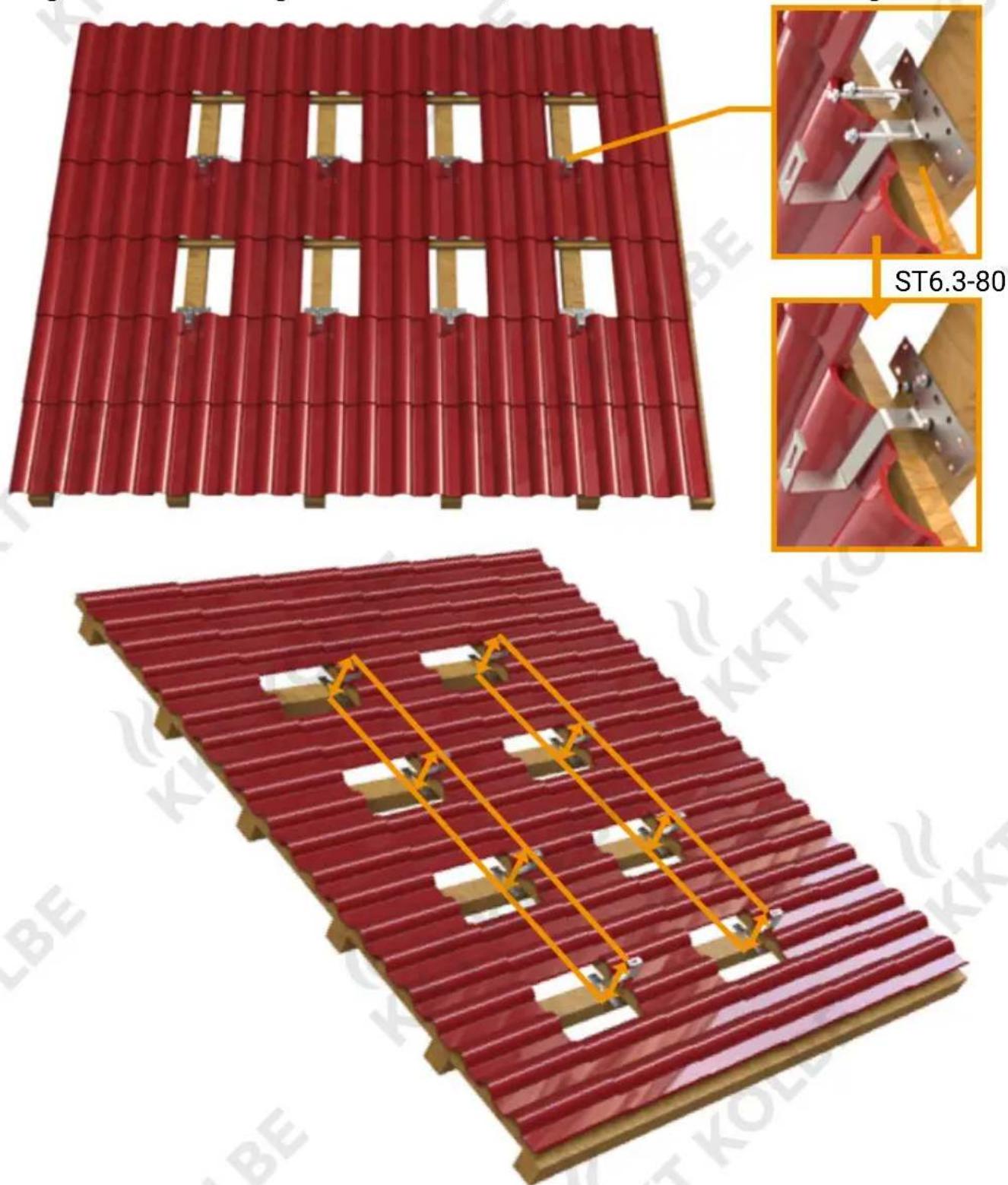

4.1 Montage der verstellbaren Aufständerung

Heben Sie die Ziegel an und montieren Sie den Ziegeldachhaken mit den Schrauben ST6,3*80 an der Dachstütze. Vergewissern Sie sich, dass die Ziegeldachhaken auf gleicher Höhe sind, und decken Sie dann die Ziegel ab.

4.2 Montage der Schiene

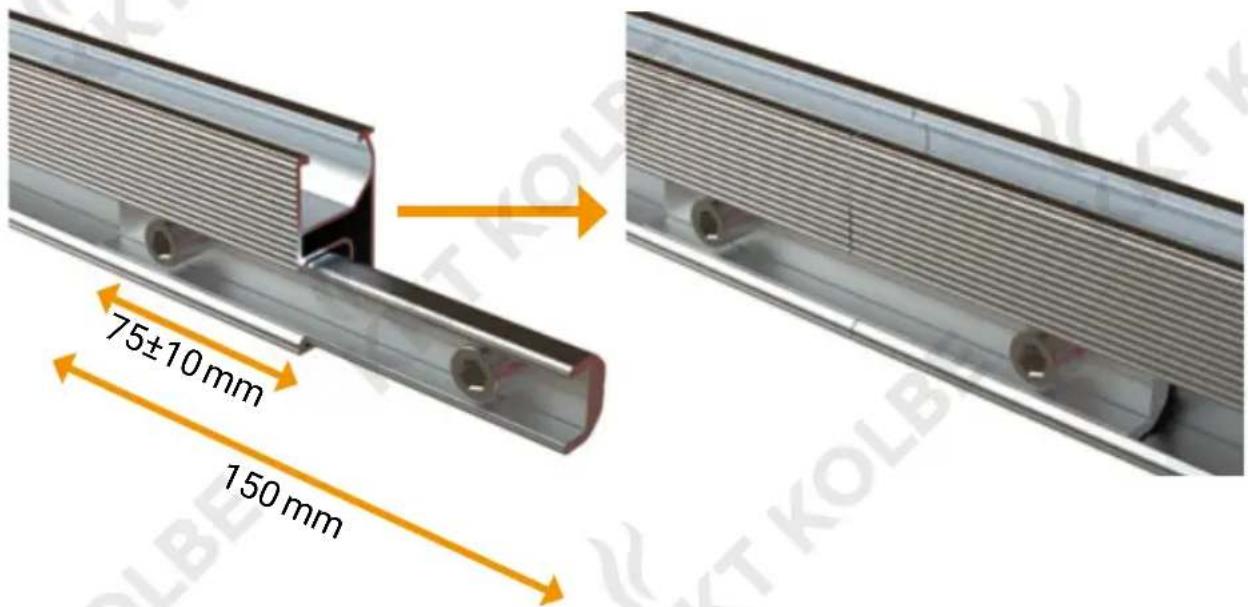

4.2.1 Schienenverbindung (wenn die Schienenlänge nicht ausreichend ist) Setzen Sie den Schienenverbinder in zwei Schienen ein und verwenden Sie eine Schraube M8*10, um ihn zu befestigen.

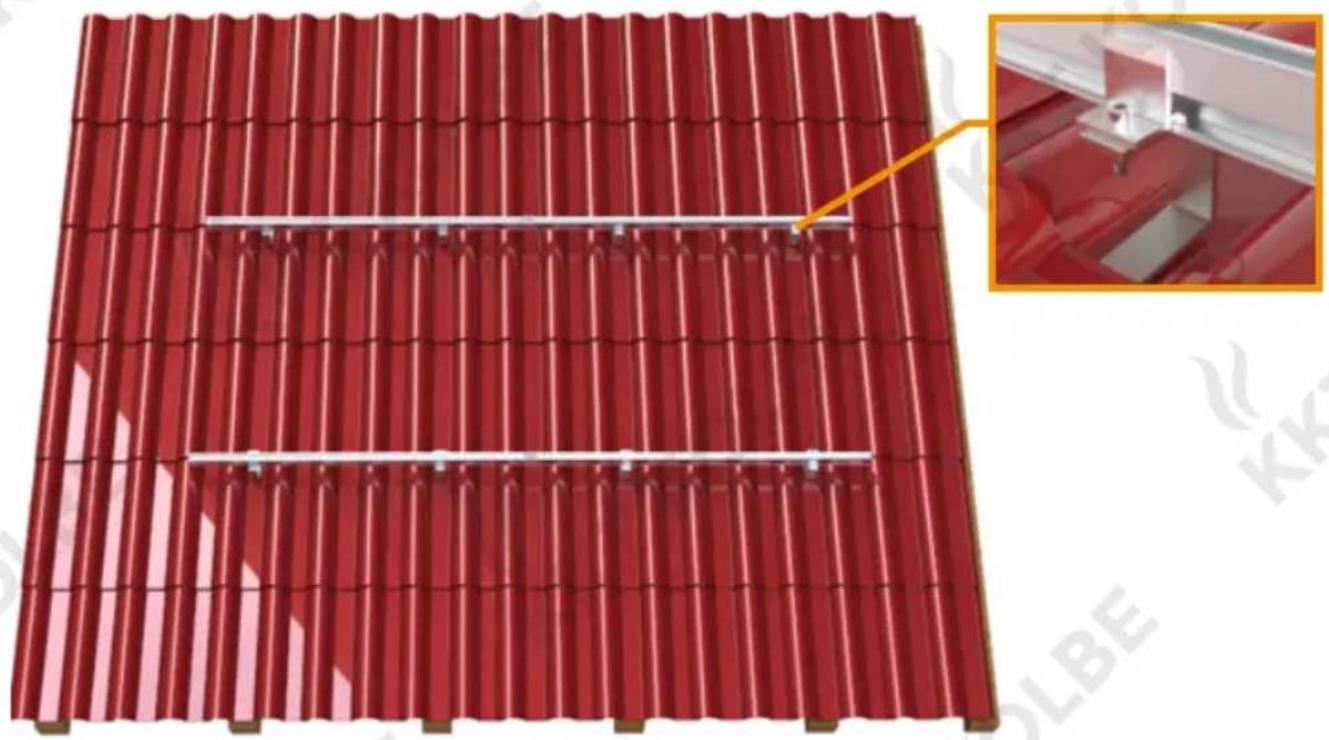

4.2.2 Montieren Sie die Schiene mit der Schienenklemme auf dem Ziegeldachhaken und ziehen Sie die Schraube fest.

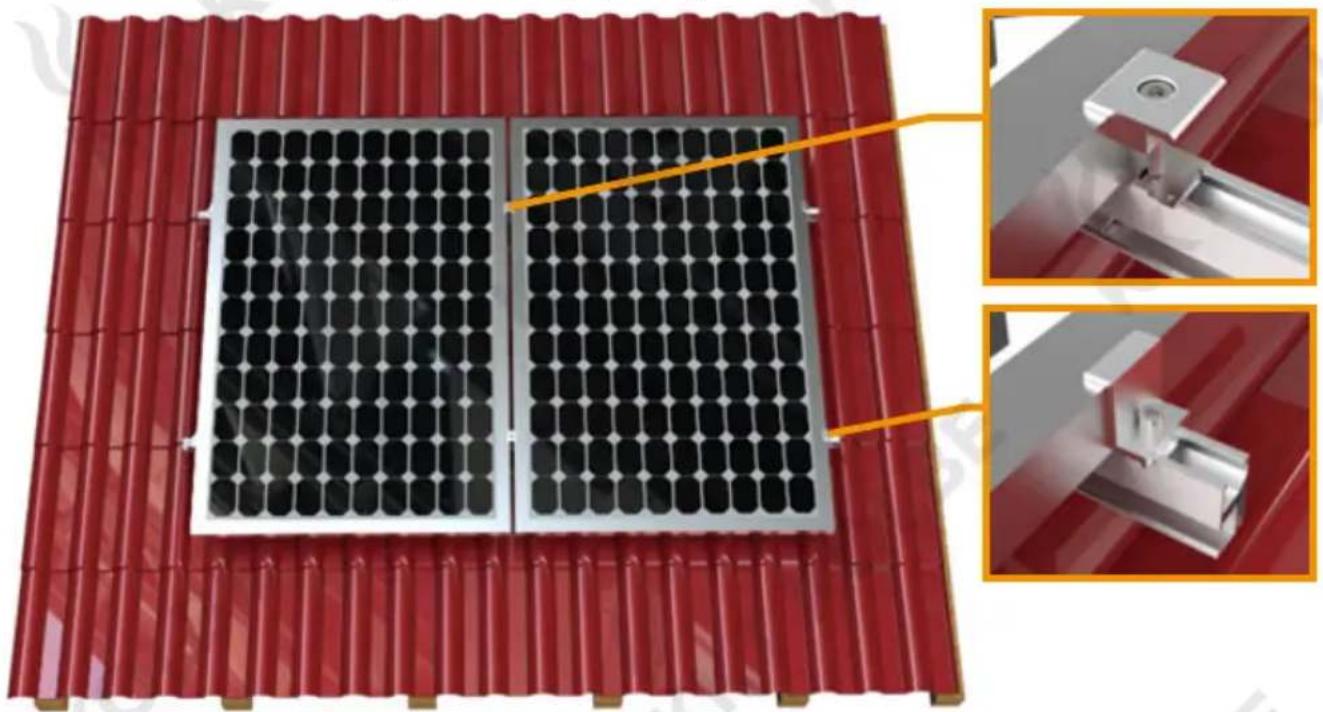

4.3 Montage der PV-Module

Installieren Sie die Solarmodule auf der Schiene, verwenden Sie die Endklemme und die Mittelklemme (mit Erdungsplatte) und ziehen Sie die Schraube fest an.

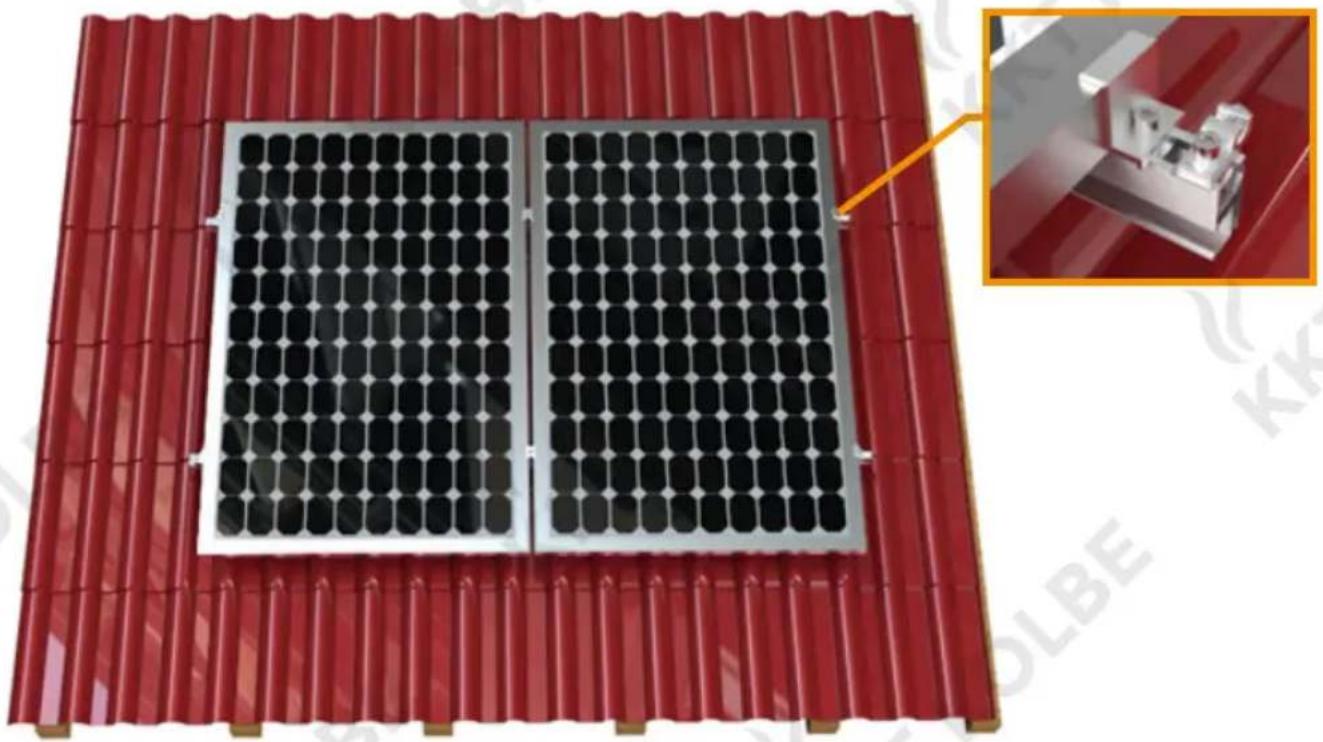

4.4 Montage der Erdungsklemme

Installieren Sie eine Erdungsklemme am Ende der Schiene.

5. Hinweise zur Installation

1. Sicherheitsvorkehrungen

(1) Die Konstruktion kann zu Verletzungen führen;
(2) Das Zubehör kann Verletzungen verursachen;
(3) Achten Sie auf Ihren Kopf und Ihre Augen;
(4) Achten Sie im Arbeitsbereich auf Ihre Handlungen.

2. Hinweise zu Verbindungselementen aus Edelstahl

Aufgrund seiner guten Duktilität unterscheidet sich rostfreier Stahl wesentlich von Kohlenstoffstahl; unsachgemäße Verwendung führt dazu, dass sich Schrauben und Muttern nicht abdrehen lassen.

Diese Situation lässt sich vor allem durch die folgenden Aspekte vermeiden:

(1) Verringerung des Reibungskoeffizienten:
– Vergewissern Sie sich, dass die Gewindeoberfläche sauber ist, keine Asche, Schmutz, etc.
- Es wird empfohlen, Wachs oder Schmiermittel, wie Butter und WD-40 Öl, auf die Oberfläche der Schrauben bei der Installation zu verwenden.

(2) Korrekter Betrieb:

- Beim Einschrauben muss die Schraube senkrecht zur Achse des Gewindes stehen. Nicht kippen.

- Beim Anziehen muss die Kraft gleichmäßig sein, und das Anzugsdrehmoment sollte 14,3 Nm nicht überschreiten.

- Verwenden Sie möglichst einen Drehmoment- oder Steckschlüssel, vermeiden Sie die Verwendung von beweglichen Schraubenschlüsseln oder Elektroschlüsseln. Wenn Sie einen elektrischen Schraubenschlüssel verwenden müssen, sollten Sie versuchen, die Geschwindigkeit zu reduzieren.

- Vermeiden Sie den Einsatz bei hohen Temperaturen, verwenden Sie keine schnelle Rotation, vermeiden Sie einen schnellen Temperaturanstieg und führen Sie zu einer Blockierung.

3. Hinweise nach Beendigung der Arbeit

(1) Nach Beendigung der Arbeiten sollten die auf der Baustelle zurückgelassenen Kleinteile wie Schrauben, Leitbleche usw. aufgesammelt werden, um das Fehlen von Kleinteilen bei der Endmontage zu vermeiden.
(2) Bei schlechtem Wetter oder wenn die Arbeiten für längere Zeit unterbrochen werden müssen, räumen Sie bitte die Teile auf, um Verschmutzungen oder Verlust zu vermeiden.
