RH01-E-1 - Energiezähler Cotech - Kostenlose Bedienungsanleitung

Produkttyp	Energiekostenmessgerät (Stecker)
Marke	Cotech
Modell	RH01-E-1
Maße (ca.)	6,0 x 4,0 x 2,5 cm
Gewicht (ca.)	100 g
Stromversorgung	230 V AC, 50 Hz
Messbereich	Spannung: 200-276 V AC; Stromstärke: 0-16 A; Leistung: 0-3680 W
Anzeige	LCD-Bildschirm mit Hintergrundbeleuchtung
Hauptfunktionen	Energieverbrauch (kWh), Kosten, Leistung (W), Spannung, Stromstärke, Frequenz, Leistungsfaktor
Speicher	Daten bleiben nach Stromausfall erhalten
Tarifeinstellung	Programmierbare Kosten pro kWh
Überlastschutz	Ja, Überlastanzeige
Sicherheitsstandards	CE, RoHS-konform
Betriebstemperatur	0°C bis 40°C
Luftfeuchtigkeit	< 80% relative Luftfeuchtigkeit (nicht kondensierend)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine flüssigen Reiniger verwenden
Ersatzteile und Reparaturfähigkeit	Keine vom Benutzer wartbaren Teile; das Gerät ist nicht reparierbar
Dokumentation	40-seitiges Benutzerhandbuch in mehreren Sprachen verfügbar

Häufig gestellte Fragen - RH01-E-1 Cotech

Wie stelle ich die Kosten pro kWh am Cotech RH01-E-1 ein?

Drücken Sie die SET-Taste, bis die Kostenanzeige blinkt. Verwenden Sie die + und - Tasten, um den Tarif anzupassen. Drücken Sie SET erneut, um zu bestätigen. Der Zähler berechnet dann die Kosten basierend auf diesem Tarif.

Was bedeuten die Symbole auf dem LCD-Display?

Das Display zeigt: W (Watt), V (Spannung), A (Stromstärke), Hz (Frequenz), PF (Leistungsfaktor), kWh (Gesamtenergie), Cost (Gesamtkosten) und Time (verstrichene Zeit). Symbole zeigen Überlast, Hintergrundbeleuchtung und Datenhaltung an.

Wie setze ich den akkumulierten Energieverbrauch zurück?

Halten Sie die RESET-Taste 3 Sekunden lang gedrückt, bis das Display '0.00' anzeigt. Beachten Sie, dass dadurch alle gespeicherten Daten einschließlich Gesamtkosten und Zeit gelöscht werden.

Kann das Gerät den Standby-Stromverbrauch genau messen?

Ja, der Zähler kann Leistung bis zu 0,5 W messen. Bei sehr niedrigen Lasten (< 0,5 W) kann die Genauigkeit jedoch abnehmen.

Ist es sicher, den Energiezähler mit einer Steckdosenleiste oder einem Verlängerungskabel zu verwenden?

Ja, solange die Gesamtlast den Nennstrom von 16 A (3680 W) des Zählers nicht überschreitet. Vermeiden Sie das Hintereinanderschalten mehrerer Steckdosenleisten.

Wie ändere ich die Zeitüberschreitung der Display-Hintergrundbeleuchtung?

Die Hintergrundbeleuchtung schaltet sich nach 30 Sekunden automatisch aus, um Strom zu sparen. Diese Einstellung kann nicht angepasst werden.

Wie genau ist die Leistungsmessung?

Das Gerät hat eine Genauigkeit von ±(1% vom Messwert + 2 Stellen) für Leistungs- und Energie messungen.

Kann ich diesen Zähler in einem 110V-System verwenden?

Nein, der Cotech RH01-E-1 ist nur für 230 V AC (50 Hz) Systeme ausgelegt. Die Verwendung mit 110 V kann den Zähler beschädigen oder ungenaue Messwerte liefern.

Was bedeutet die Überlastwarnung?

Das Überlastsymbol (normalerweise 'OVERLOAD' oder ein Warndreieck) leuchtet auf, wenn die Last 3680 W überschreitet. Trennen Sie das Gerät sofort vom Netz, um Schäden zu vermeiden.

Wie reinige ich das Gerät?

Ziehen Sie den Netzstecker und wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Verwenden Sie kein Wasser, keine Lösungsmittel oder scheuernde Reinigungsmittel.

BEDIENUNGSANLEITUNG RH01-E-1 Cotech

Frost- und Gewächshauswächter

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Ver. 20190712

Original Bedienungsanleitung

Frost- und Gewächshaus- wächter

Art.Nr. 36-7867 Modell RH01-E-1

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheit

Achtung: Die allgemeinen Sicherheitsregeln zum Schutz des Nutzers und anderer Personen befolgen. Die Bedienungsanleitung vor dem ersten Gebrauch vollständig durchlesen.

- Kinder von 3 bis 8 Jahren dürfen das Gerät nur dann ein-/ausschalten, wenn es in der vorgesehenen Position aufgestellt bzw. montiert wurde. Kinder müssen zudem in die sichere Bedienung des Produkts eingeführt werden und die Risiken des Gerätes verstehen oder von einem Erwachsenen beaufsichtig werden.

- Kinder von 3 bis 8 Jahren dürfen den Stecker nicht an die Steckdose anschließen, Einstellungen ändern, das Gerät reinigen oder warten.

- Kinder unter 3 Jahren dürfen sich nicht in der Nähe des Gerätes aufhalten, sofern sie nicht ununterbrochen von einem Erwachsenen beaufsichtigt werden.

- Warnung – manche Teile des Gerätes werden sehr heiß und können Verbrennungen verursachen. Besondere Vorsicht walten lassen, wenn Kinder oder andere gefährdete Personen im Raum sind.

• Das Gerät nicht direkt unter einer Steckdose aufstellen.
• Das Gerät niemals mit einer Zeitschaltuhr oder anderer Ausrüstung benutzen, die das Gerät automatisch anschalten kann, da es falsch aufgestellt oder überdeckt sein kann und dadurch eine Brandgefahr darstellt.
• Das Gerät niemals in der Nähe von Badewannen, Duschen oder Schwimmbecken aufstellen.
• Das Gerät niemals zur Reinigung in Wasser eintauchen.
• Das Gerät nicht in der Nähe von Vorhängen, Gardinen oder anderen brennbaren Gegenständen aufstellen. Das Gerät nicht auf einem weichen Teppich o. Ä. aufstellen, damit die Luftzufuhr an der Unterseite nicht unterbrochen wird. Achtung Brandgefahr!
• Das Gerät während des Gebrauchs oder bevor es abgekühlt ist, auf keinen Fall überdecken.
• Das Anschlusskabel nicht über das Gerät hängen.
• Das Gerät nie an Orten einsetzen, an denen feuergefährliche Flüssigkeiten oder explosive Gase gelagert werden.
• Das Gerät nicht zum Trocknen von Handtüchern oder Kleidung benutzen.
• Das Gerät nicht in Räumen zur Tieraufzucht oder -haltung benutzen.

• Das Gerät wird beim Betrieb sehr heiß und ist dies auch noch eine Weile nach dem Ausschalten. Das Gerät daher nie berühren, bevor es abgekühlt ist.

• Das Gerät umsichtig behandeln und keinen Schlägen oder Erschütterungen aussetzen.

• Das Gerät muss an eine geerdete Steckdose angeschlossen werden.
• Bei Beschädigungen die Reparaturen von einem qualifizierten Techniker durchführen lassen.
• Zur Vermeidung von Gefahren das Netz-kabel bei Beschädigung nur vom Hersteller, Händler oder von qualifiziertem Fachpersonal austauschen lassen.
• Das Gerät ist für Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung/mangelndem Wissen nur dann geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und die Risiken und Gefahren der Benutzung verstehen.
• Das Gerät wird bei Benutzung sehr heiß. Vor dem Reinigen immer den Netz stecker ziehen und das Gerät abkühlen lassen.
• Den Stecker des Geräts an einer gut sichtbaren und direkt erreichbaren Steckdose anschließen.
• Bei Nichtgebrauch des Gerätes immer den Netzstecker ziehen.
• Das Gerät ist für den normalen Hausgebrauch in Innenräumen (IP24) ausgelegt und nicht für die Benutzung im Freien geeignet.

• Das Gerät niemals durch Herausziehen des Netzsteckers ausschalten. Stattdessen immer am Geräteschalter ausschalten.

• Sicherstellen, dass keine Fremdkörper in das Gerät gelangen, die Kurzschluss, elektrischen Schlag oder Brandgefahr verursachen können.

• Das Gerät nie so aufstellen, dass das Kabel vor bzw. auf dem Gerät liegt oder dieses berührt.
• Das Gerät nur an eine Steckdose mit Schutzleiter und 230 V Spannung anschließen.
• Das Gerät nur wie in der Bedienungsanleitung beschrieben zur Aufwärmung von Räumen verwenden und nicht verändern oder zweckentfremden.
• Sicherstellen, dass das Heizelement sauber und frei von Belägen ist.
• Für extra Sicherheit sollten alle Elektrogeräte über eine Fehlerstrom-Schutzeinrichtung an das Stromnetz angeschlossen werden. Diese löst bei Fehlern aus und ist folgendermaßen gekennzeichnet: Ansprechstrom 30 mA.
• Die permanente Installation muss von einem qualifizierten Elektriker durchgeführt werden.

Erklärung des Warnsymbols

Achtung! Das Gerät nie überdecken. Brandgefahr.

Produktbeschreibung

1. Externer Temperatur- sensor mit 2 m Kabel
2. Gehäuse
3. Wärmeauslass

4. Heizelement

5. Wandhalterung

6. [0/1] Netzschalter ein/aus
7. Thermostatregler
8. Netzkabel mit Stecker

Zusammenbau

Den Frostwächter unbedingt so montieren, dass der Luftstrom nicht blockiert oder verhindert wird. Das Gerät wird beim Gebrauch heiß, daher immer auf den Mindestabstand zu brennbaren Materialien achten.

1. Das Gerät auspacken, das Verpackungsmaterial entfernen und sicherstellen, dass das Gerät unbeschädigt ist.

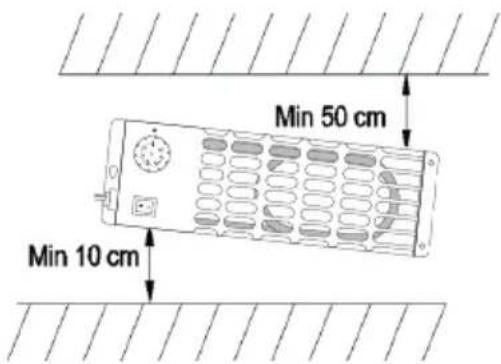

2. Einen geeigneten Montageort auswählen. Das Gerät mit mindestens 10 cm Abstand zum Fußboden und mindestens 50 cm Abstand zur Decke montieren.

1. Das Produkt festschrauben. Unbedingt eine für den Untergrund geeignete Befestigungsmethode nutzen.
2. Den externen Temperatursensor an geeigneter Stelle anbringen. Nicht direkt über dem Gerät anbringen.
3. Den Stecker an eine Schuko-Steckdose anschließen, das Gerät kann nun verwendet werden.

Beim ersten Gebrauch kann das Gerät Rauch- und Geruchentwicklung zeigen, dies ist nicht gefährlich, sondern normal. Dies hört nach dem ersten Gebrauch auf, wenn die Rostschutzbeschichtung weggebrannt ist.

Gebrauch

Das Gerät ist mit einem elektronischem Thermostat ausgestattet, das die Heizung ein- und ausschaltet, um die Temperatur zu steuern. Sinkt die Zimmertemperatur, schaltet das Thermostat das Gerät ein und schaltet aus, wenn die voreingestellte Temperatur erreicht wurde.

Bei der Einstellung des Thermostats präzise vorgehen.

1. Das Thermostat in Position 1 versetzen, dann mit dem Uhrzeigersinn drehen, um das Heizelement einzuschalten und den Raum aufzuheizen.
2. Die Temperatur prüfen.
3. Wurde die gewünschte Temperatur erreicht, das Thermostat vorsichtig gegen den Uhrzeigersinn drehen, bis ein „Klick“ zu hören ist und das Thermostat abschaltet.
4. Die Funktion des Gerätes und die Zimmertemperatur regelmäßig überprüfen, da die Außentemperatur schwanken kann und der Wärmebedarf im Innenbereich davon beeinflusst wird.

Hinweis: Der Hersteller kann für Frostschäden nicht haftbar gemacht werden.

Jetzt reguliert das Thermostat den Heizkörper so, dass die Zimmertemperatur konstant bleibt. Hinweis: Dies ist natürlich abhängig von der Raumkonstruktion und -größe sowie der Außentemperatur.

Überhitzungsschutz

Das Gerät ist mit einem Überhitzungsschutz ausgestattet, um Bränden vorzubeugen. Das Gerät schaltet automatisch aus, wenn die Temperatur zu sehr ansteigt. Das Gerät abkühlen lassen, nach ca. 20 Minuten schaltet es automatisch und mit voller Funktion wieder ein.

Pflege und Wartung

• Vor der Reinigung und bei Nichtbenutzung immer den Netzstecker ziehen.
• Nur mit einem trockenen Tuch reinigen. Niemals starke Reinigungsmittel oder andere Lösungsmittel verwenden.
• Es gibt keine Teile am Gerät, die modifiziert werden können. Niemals versuchen, das Gerät zu öffnen, um es von innen zu reinigen.
• Bei Bedarf mit einem Staubsauger die Öffnungen im Gehäuse von Staub befreien.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Nennspannung 220–240 V AC, 50 Hz

Leistungsaufnahme Max. 200 W

Schutzart IP24

Maße 36 × 12 × 9,5 cm

Elektronisches,

stufenloses Thermostat Von +5 bis 35 °C
