AQS 2.5 - Detektor PCE Instruments - Kostenlose Bedienungsanleitung

Produkttyp	Aerosolmessgerät (Feinstaub-Außensensor)
Modell	PCE-AQS 2.5
Partikelgröße	PM 2,5
Messbereich	0,0 … 999,9 µg/m³
Auflösung	0,1 µg/m³
Messgenauigkeit	±15 % ±10 µg/m³ bei 25 °C, 50 % r.F.
Kleinster detektierbarer Partikel	0,3 µm
Schnittstelle	Modbus-RTU RS485
Spannungsversorgung	12 V DC
Leistungsaufnahme	350 mW
Kabellänge	2,5 m
Abmessungen (∅ x H)	∅220 mm x 240 mm
Gewicht	1221 g
Umgebungstemperatur	-20 … 60 °C
Relative Luftfeuchte	0 … 70 % r.F.
Montage	Rohrdurchmesser max. 90 mm
Anwendungsbereich	Außenbereich
Besonderheiten	Strahlenschutz, wetterfestes Gehäuse, RS485-Datenübertragung
Reinigung	Gehäuse bei Bedarf mit feuchtem Tuch reinigen; keine aggressiven Reiniger
Sicherheitshinweise	Nur gemäß Spezifikation verwenden; Spannungsversorgung einhalten
Lieferumfang	Sensor, Montagevorrichtung, Bedienungsanleitung

Häufig gestellte Fragen - AQS 2.5 PCE Instruments

Wie schließe ich den AQS 2.5 an?

Der AQS 2.5 wird über die RS485-Schnittstelle (Modbus-RTU) an eine Auswerteeinheit angeschlossen. Das Kabel hat 4 Litzen und ist 2,5 m lang. Die Spannungsversorgung erfolgt mit 12 V DC.

Welche Partikelgröße misst das Gerät?

Das Gerät misst die Massenkonzentration von Feinstaub der Größe PM 2,5 (Partikel mit einem Durchmesser von 2,5 µm und kleiner).

Kann der Sensor im Regen verwendet werden?

Ja, der Sensor ist für den Außenbetrieb geeignet und besitzt einen Strahlenschutz sowie ein wetterfestes Gehäuse. Er kann bei den meisten Wetterbedingungen eingesetzt werden.

Wie genau ist die Messung?

Die Messgenauigkeit beträgt ±15 % ±10 µg/m³ bei 25 °C und 50 % relativer Luftfeuchte.

Welche Umgebungstemperatur ist zulässig?

Der Sensor arbeitet im Bereich von -20 °C bis 60 °C.

Wie reinige ich den AQS 2.5?

Reinigen Sie das Gehäuse bei Bedarf mit einem feuchten, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel.

Welche Datenübertragung wird verwendet?

Die Datenübertragung erfolgt über Modbus-RTU mit RS485-Schnittstelle. Die Abtastrate ist abhängig von der Abfragehäufigkeit der Auswerteeinheit.

Wie wird das Gerät montiert?

Das Gerät wird auf einem Rohr mit maximal 90 mm Durchmesser montiert. Eine Montagevorrichtung ist im Lieferumfang enthalten.

Was bedeutet PM 2,5?

PM 2,5 steht für Particulate Matter mit einem Durchmesser von 2,5 Mikrometern. Diese Feinstaubpartikel können tief in die Atemwege eindringen und sind gesundheitsschädlich.

Ist eine Kalibrierung erforderlich?

Das Gerät ist ab Werk kalibriert. Eine regelmäßige Überprüfung wird empfohlen, jedoch ist keine bestimmte Kalibrierfrequenz vorgeschrieben. Die Genauigkeit kann durch Verschmutzung beeinflusst werden.

BEDIENUNGSANLEITUNG AQS 2.5 PCE Instruments

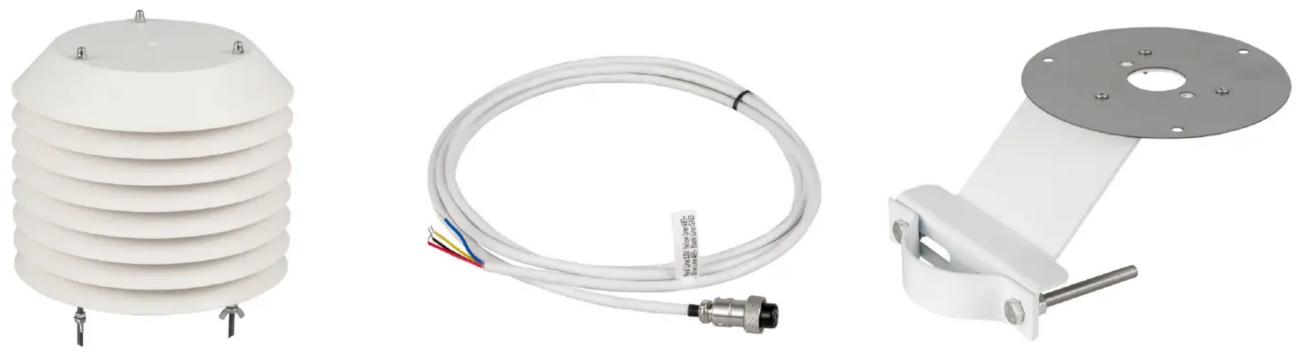

Aerosolmessgerät PCE-AQS 2.5

Aerosol Außensor mit RS485 Schnittstelle / Partikelgröße 2,5 µm / Außensor /
Messbereich bis 999,9 μg/m3 / feste Spannungsversorgung / Halterung /
zur Überwachung der Umweltbedingungen / 12 V DC Spannungsversorgung

Der Aerosol Außensor ist der ideale Sensor, um den Feinstaubgehalt der Außenluft zu überwachen. Dabei misst das Aerosolmessgerät zuverlässig die Massenkonzentration von Feinstaub der Größe PM 2,5 bis zum Messbereichsendwert von 999,9 g/m ^3 . Der Strahlungsschutz vom Aerosolmessgerät ermöglicht Messungen bei besonders schlechten Wetterbedingungen. Die Sensorik und weitere elektronische Komponenten bei dem Feinstaub Außensor sind durch das Gehäuse vor den unterschiedlichsten Wetterbedingungen geschützt.

Über die RS485 Datenschnittstelle wird der Messwert je nach Abfrageintervall von der angeschlossenen Auswerteeinheit gesendet. Somit kann das Aerosolmessgerät direkt zur Weiterverarbeitung an, zum Beispiel, die hausinterne Prozesseinheit angeschlossen werden.

Modbus Datenübertragung
zur Messung von Partikelgrößen 2,5 μm
für den Außenbetrieb geeignet
▶ Messbereich bei 999,9 μg/m3
feste Spannungsversorgung von 12 V DC
▶ Montagevorrichtung

Änderungen vorbehalten!

Technische Daten

Messbereich 0,0 ... 999,9 g/m ^3

Auflösung 0,1 μg/m³

Messgenauigkeit ±15 % ±10μg/m3 bei 25 °C, 50 % r.F. vom

M.w.

Partikelgröße PM 2,5

Kleinster detektierbarer Partikel 0,3 μm

Spannungsversorgung 12 V DC

Ausgangssignal Modbus-RTU RS485

Abtastrate abhängig von der Abfragerate

max. Rohrdurchmesser zur 90 mm

Montage

Anzahl der Litzen 4

Kabellänge 2,5 m

Umgebungsbedingungen -20 ... 60 °C, 0 ... 70 % r.F.

Leistungsaufnahme 350 mW

Gesamtabmessungen ∅220 mm x 240 mm

Gewicht 1221 g
