HL 2500 - Laubbläser Cocraft - Kostenlose Bedienungsanleitung

Gerätetyp	Laubbläser/-sauger
Marke	Cocraft
Modell	HL 2500
Leistung	2500 W
Spannung	220–240 V AC, 50 Hz
Leerlaufdrehzahl	6000–13000 U/min
Max. Blasgeschwindigkeit	270 km/h
Max. Saugleistung	13 m³/min
Fangsackvolumen	45 L
Häckselverhältnis	Ca. 10:1
Schallleistungspegel (LwA)	103 dB(A), K=3 dB(A)
Schalldruckpegel (LpA)	86 dB(A), K=3 dB(A)
Vibration (vorderer Griff)	4,5 m/s², K=1,5 m/s²
Vibration (hinterer Griff)	6,6 m/s², K=1,5 m/s²
Gewicht	3,8 kg
Schutzklasse	II
Betriebsarten	Blasen und Saugen (umschaltbar)
Drehzahlregelung	Stufenlos (6 Stufen) am hinteren Griff
Schultergurt	Verstellbar, inklusive
Lieferumfang	Motorgehäuse, 2-teiliges Rohr, Schultergurt, Fangsack, Schrauben, Anleitung
Wartung	Lüftungsschlitze mit weicher Bürste reinigen; Fangsack jährlich per Hand waschen
Aufbewahrung	Innen, trockener Ort, außerhalb der Reichweite von Kindern

Häufig gestellte Fragen - HL 2500 Cocraft

Wie schalte ich zwischen Blas- und Saugmodus um?

Drehen Sie den Blas-/Saug-Wahlschalter (Pos. 5) gegen den Uhrzeigersinn für den Blasmodus und im Uhrzeigersinn für den Saugmodus. Stellen Sie sicher, dass der Schalter vollständig in einer Position ist, nicht dazwischen, und der Beutel nicht voll ist.

Wie leere ich den Fangsack?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie den Reißverschluss auf der Rückseite des Beutels und schütteln Sie den Inhalt aus. Zur Aufbewahrung den Beutel durch Drücken der beiden Laschen abnehmen, umstülpen und jährlich mit mildem Reinigungsmittel waschen.

Was soll ich tun, wenn der Motor nicht startet?

Überprüfen Sie die Sicherung der Steckdose (mind. 10 A, träge), prüfen Sie das Verlängerungskabel auf Beschädigungen und setzen Sie den FI-Schutzschalter zurück, falls ausgelöst. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst, da der Motor oder der Schalter defekt sein könnte.

Wie stelle ich die Luftgeschwindigkeit ein?

Verwenden Sie den Drehzahlregler (Pos. 12) am hinteren Griff. Drehen Sie ihn nach hinten für höhere Geschwindigkeit und nach vorne für niedrigere Geschwindigkeit, wobei 6 das Maximum und 1 das Minimum ist.

Kann ich den Laubbläser/-sauger im Regen verwenden?

Nein, verwenden Sie ihn nicht im Regen und lassen Sie ihn bei Regen nicht im Freien. Das Symbol auf dem Produkt weist darauf hin. Eindringendes Wasser erhöht das Risiko eines Stromschlags.

Welches Verlängerungskabel sollte ich verwenden?

Verwenden Sie ein wetterfestes Verlängerungskabel mit einem Leiterquerschnitt von mindestens 1,5 mm² und einer maximalen Länge von 25 m. Bei längeren Strecken verwenden Sie mindestens 2,5 mm². Wickeln Sie das Kabel immer vollständig ab und verwenden Sie einen FI-Schutzschalter.

Wie reinige ich den Laubbläser/-sauger?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie die Belüftungsöffnungen mit einer weichen Bürste, um Überhitzung zu vermeiden. Entfernen Sie das Rohr und reinigen Sie regelmäßig die Lüfterflügel. Wischen Sie die Außenseite mit einem weichen, feuchten Tuch und mildem Reinigungsmittel ab.

Was ist das Häckselverhältnis?

Der Laubbläser/-sauger zerkleinert Blätter auf etwa 1/10 ihres ursprünglichen Volumens, d.h. ein 45-Liter-Beutel kann das Äquivalent von 450 Litern unverdichteter Blätter aufnehmen.

Welche Sicherheitsvorkehrungen sollte ich beachten?

Tragen Sie immer eine Schutzbrille, einen Gehörschutz und festes Schuhwerk. Halten Sie Unbeteiligte und Haustiere fern. Richten Sie das Gerät niemals auf Personen oder Tiere. Verwenden Sie einen FI-Schutzschalter für die elektrische Sicherheit. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie es reinigen oder warten.

Wie schwer ist das Produkt?

Der Laubbläser/-sauger wiegt 3,8 kg (ca. 8,4 lbs). Er wird mit einem verstellbaren Schultergurt für bequemes Tragen geliefert.

BEDIENUNGSANLEITUNG HL 2500 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

2500 W Leaf Blower Vac

Art.no 18-4664 Model BV2503E 31-9050 BV2503E

Laubsauger/-bläser 2500 W

Art.Nr. 18-4664 Modell BV2503E 31-9050 BV2503E

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

Allgemeine Sicherheitshinweise

Warnung: Die komplette Bedienungsanleitung durchlesen.

Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen.

DIESE BEDIENUNGSANLEITUNG AUFBEWAHREN

Die Bezeichnung „Elektrowerkzeug“ im weiteren Textverlauf bezieht sich auf das Netzkabel-angeschlossene oder Akku-betriebene Handwerkzeug.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge nicht in feuergefährlichen Umgebungen (z. B. leicht entzündbare Flüssigkeiten, Gase oder Staub) benutzen. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Während der Benutzung des Elektrowerkzeugs Kinder und Zuschauer auf Abstand halten. Störungen können zum Verlust der Kontrolle führen.

2) Sicherheitshinweise Elektrik

a) Sicherstellen, dass der Netzstecker des Elektrowerkzeugs in die Netzsteck-dose passt. Niemals den Netzstecker verändern. Niemals einen Adapter zusammen mit geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen, z. B. Rohren, Heizung, Ofen oder Kühlschrank, vermeiden. Ist der eigene Körper geerdet, erhöht sich das Risiko für Stromschläge.
c) Elektrowerkzeuge nicht Regen oder Feuchtigkeit aussetzen. Wasser im Inneren von Elektrowerkzeugen erhöht das Risiko für Stromschläge.

d) Mit dem Netzkabel behutsam umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Bei der Benutzung von Elektrowerkzeugen im Außenbereich immer ein Verlängerungskabel benutzen, das dafür vorgesehen ist. Die Benutzung eines Verlängerungskabels für den Außenbereich verringert das Risiko von Stromschlägen.
f) Sollte das Elektrowerkzeug trotzdem in feuchter Umgebung benutzt werden, unbedingt eine Fehlerstrom-Schutzeinrichtung vorschalten. Die Benutzung einer Fehlerstrom-Schutzeinrichtung (Auslösestrom max. 30 mA innerhalb von max. 30 ms) verringert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder unter Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.
b) Persönliche Schutzausrüstung benutzen. Immer einen Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung bei Bedarf, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz, verkleinert das Verletzungsrisiko.
c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position „OFF“ ist, bevor der Netzstecker oder Akku angeschlossen wird oder das Elektrowerkzeug gehoben/getragen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position „ON“ ist, birgt ein erhöhtes Unfallrisiko. Befindet sich der Ein-/Ausschalter in Stellung ON, erhöht sich die Unfallgefahr.
d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.
e) Stets eine stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies sorgt für bessere Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
f) Stets geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Benutzung und Wartung des Elektrowerkzeugs

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.
b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht ein-/ausschaltet. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge stets warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Werkzeuge immer sauber und scharf halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitsvorschriften für Laubsauger/-bläser

• Kinder oder Haustiere immer vom Laubsauger/-bläser fernhalten, wenn dieser in Betrieb ist.
• Das Gerät auf keinen Fall verwenden, wenn eine Sicherheitsvorrichtung fehlt oder beschädigt ist.
• Sicherstellen, dass das Kabel während des Betriebs vom Gerät aus nach hinten gerichtet ist.
• Das Gerät ist nur zur Benutzung von erwachsenen Personen, welche die Bedienungsanleitung gelesen haben, vorgesehen.
• Beim Anlassen des Motors immer darauf achten, dass weder Hände noch Füße in die Nähe der Zuluft- oder Abluftöffnungen des Gerätes kommen.
• Wird das Gerät unbeaufsichtigt zurückgelassen, immer den Stecker abziehen.
• Vor Service und Wartung immer den Netzstecker aus der Steckdose ziehen.

• Den Bereich um die Kühlluftöffnungen des Motors rein halten, Schmiermittel und Blätter entfernen.

• Das Gerät außer Reichweite von Kindern aufbewahren.

• Das Gerät immer am Griff tragen, niemals am Kabel.
• Das Gerät über eine Fehlerstrom-Schutzeinrichtung an das Stromnetz anschließen.

• Mit dem Stromschalter ausschalten und den Stecker abziehen:

• Beginnt das Gerät kräftig zu vibrieren, überprüfen, ob etwas beschädigt ist oder lose sitzt!

• Vor der Reinigung des Gebläses und Blas-/Saugrohrs, Reinigung/Entleerung oder Servicearbeiten.
• Immer, wenn die Arbeit unterbrochen wird oder das Gerät unbeaufsichtigt zurückgelassen wird.

- Bei Beschädigung des Verlängerungskabels sofort den Stecker ziehen. Dabei nicht das Kabel, sondern nur den Stecker anfassen.

- Nur Original-Ersatzteile verwenden.

- Das Verlängerungskabel nicht durch Wasser oder feuchtes Gras ziehen, oft überprüfen, ob das Kabel unbeschädigt und komplett ist.

• Das Gerät nur bei Tageslicht verwenden.

- Während der Arbeit mit dem Gerät ruhig gehen, immer auf ein gutes Gleichgewicht achten und nicht rennen. Vorsicht vorgehen und besonders auf ein gutes Gleichgewicht achten, wenn der Boden abschüssig ist.

- Es ist regelmäßig sicherzustellen, dass sämtliche Schrauben und Muttern richtig angezogen sind.

- Der Benutzer ist stets verantwortlich für Schäden, die Menschen oder deren Eigentum betreffen.

- Elektrowerkzeuge müssen zum Schutz von Personen über eine Fehlerstrom-Schutzeinrichtung an das Stromnetz angeschlossen werden.

Laubblasen

• Der Luftstrom kann Gegenstände wegschleudern, was zu Verletzungen führen kann.
• Den Luftstrom des Gerätes niemals auf Menschen oder Tiere richten.
• Keine harten Gegenstände wegblasen.
• Das Gerät nicht in der unmittelbaren Nähe von Menschen oder Tieren benutzen.
• In der Nähe von Treppen oder anderen Stellen mit scharfen Ecken und Kanten besonders aufmerksam vorgehen.
• Augenschutz (Schutzbrille oder Visier), Gehörschutz, den Körper komplett bedeckende Kleidung und Schuhe benutzen.

Laubsaugen

• Das Gerät niemals benutzen, wenn der Laubsack nicht angebracht und geschlossen ist.
• Keine scharfen, spitzen oder harten Gegenstände wie Steine, Nägel usw. aufsaugen, diese können den Stoff den Sacks durchdringen.
• Nur weiche Gegenstände wie Laub, Gras usw. aufsaugen. Harte Gegenstände können das Gebläserad beschädigen.
• Fängt das Gerät an zu vibrieren, dieses ausschalten und den Stecker abziehen.
• Den Laubsack regelmäßig überprüfen und austauschen, falls er beschädigt ist (Originalzubehör benutzen).

Produktkennzeichnung mit Sicherheitssymbolen

Immer einen

zertifizierten

Augenschutz und

Gehörschutz tragen.

Das Gerät nie bei

Regen oder in anderen feuchten Umgebungen benutzen, nicht im Außenbereich aufbewahren.

Die Bedienungs- anleitung durchlesen.

Sicherstellen, dass sich keine Menschen im Risikobereich des Gerätes aufhalten.

Vor Reinigung und Wartung immer den Netzstecker aus der Steckdose ziehen.

Warnung: Es besteht das Risiko, in der Einzugsöffnung steckenzubleiben. Hände und Füße von den Öffnungen des Gerätes fernhalten, wenn sich dieses im Betrieb befindet.

Warnung: Steine und andere herumfliegende Gegenstände können Verletzungen und Schäden verursachen. Menschen und Tiere vom Risikobereich des Gerätes fernhalten.

Verpackungsinhalt

• Motorgehäuse
  • Saug-/Blasrohr (2 Teile)
  • Gurt
• Laubsack
  • Schrauben zur Montage des Saug-/Blasrohrs
  • Bedienungsanleitung

Bezeichnungen

1. Schalter ON - OFF
2. Hinterer Griff
3. Netzkabel mit Stecker
4. Kabelhalterung
5. Umschalter für die Saug-/Blasfunktion
6. Schultergurt
7. Laubsack
8. Stützrad
9. Saug-/Blasrohr
10. Blasrohr
11. Saugrohr
12. Drehzahlregler

Zusammenbau

Das Produkt ist beim Kauf nicht komplett zusammengebaut.

Warnung: Den Warnzettel abnehmen und das Saug-/Blasrohr am Motorgehäuse montieren, BEVOR das Gerät eingeschaltet wird.

WARNING:

REMOVE THIS LABEL AND ASSEMBLE & FIX CHUTE BEFORE OPERATING THIS BLOWER VAC.

Warnung: Vor Montage, Demontage oder Reinigung sicherstellen, dass das Gerät ausgeschaltet ist und der Stecker nicht in der Steckdose steckt.

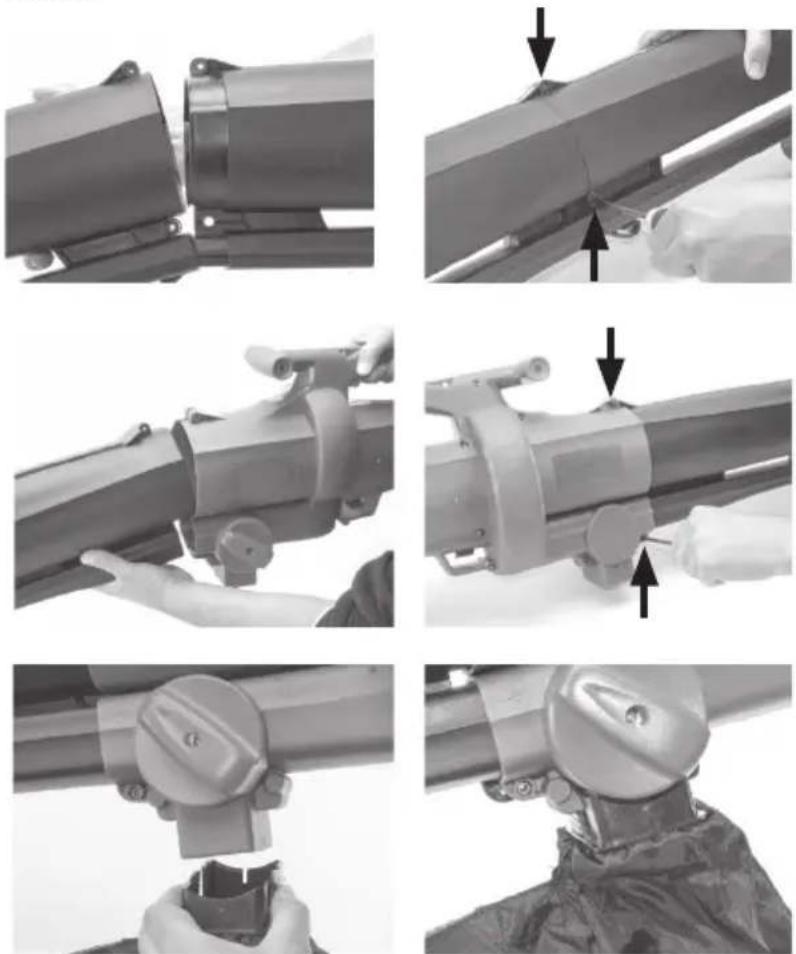

Montage des Saug-/Blasrohrs und des Laubsacks

Warnung: Das Gerät niemals ohne Saug-/Blasrohr und Laubsack benutzen.

Warnung: Vor der Montage sicherstellen, dass das Gerät ausgeschaltet ist und der Stecker nicht in der Steckdose steckt!

1. Das Außenteil und Innenteil des Saug-/Blasrohrs zusammendrücken und mit 2 der mitgelieferten Schrauben an den Pfeilen auf dem Bild fixieren.

2. Das Saug-/Blasrohr am Motorgehäuse festdrücken und mit 2 der mitgelieferten Schrauben an den Pfeilen auf dem Bild festschrauben.

3. Den Laubsack am Motorgehäuse befestigen: Die Sacköffnung an den Anschluss am Motorgehäuse drücken bis der Federclip des Laubsacks einrastet. Sicherstellen, dass der Laubsack ordentlich festsitzt, bevor das Gerät gestartet wird.

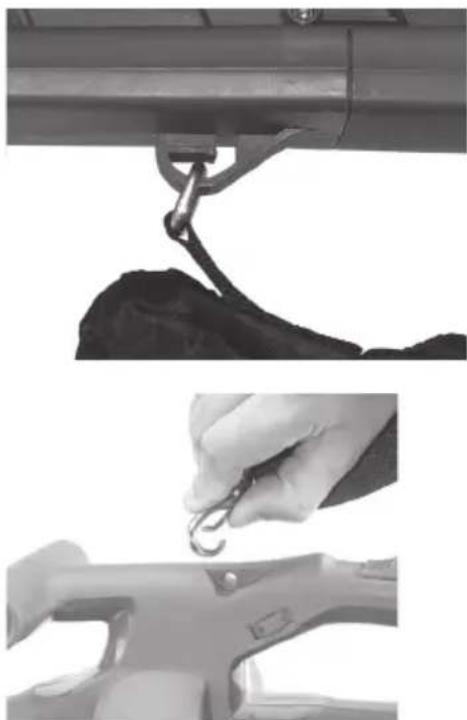

1. Den vorderen Teil des Laubsacks an der Halterung an der Unterseite des Saug-/Blasrohrs befestigen.

1. Den Haken des Schultergurts am Motor-gehäuse befestigen. Den Schultergurt auf eine geeignete und bequeme Länge einstellen.

Vorbereitungen vor der Inbetriebnahme

- Das Verlängerungskabel so befestigen, dass es nicht aus Versehen herausgerissen werden kann. Ein Verlängerungskabel für den Außenbereich mit einem ausreichendem Querschnitt benutzen (min. 1,5 mm²). Das Kabel komplett entrollen.

- Das Verlängerungskabel in der Kabelhalterung (4) befestigen. Wird die Kabelhalterung nicht benutzt, kann das Kabel herausgerissen werden, falls der Benutzer auf das Kabel tritt

oder es sich in Ästen verfängt. Das Kabel an der Stelle strecken, an der es durch die Kabelhalterung läuft.

- Sicherstellen, dass der Laubsack korrekt montiert wurde und dass der Schultergurt so eingestellt wurde, dass das Gerät bequem benutzt werden kann.

Vor dem Start IMMER Folgendes sicherstellen

• Dass Augenschutz (Schutzbrille oder Visier), Gehörschutz, den Körper komplett bedeckende Kleidung und kräftige Schuhe benutzt werden. Dass bei staubigen Bedingungen ein Atemschutz benutzt wird.
• Dass der Laubsack montiert wurde, dessen Reißverschluss geschlossen ist, dass das Blas-/Saugrohr montiert wurde und dass das Gehäuse der Maschine komplett und unbeschädigt ist.
• Dass Netzkabel und Verlängerungskabel unbeschädigt sind.

Gebrauch

Start, Stopp und Geschwindigkeitseinstellung

Der Stromschalter hat zwei Stellungen: Um den Motor zu starten, den Stromschalter nach vorne schieben. Um den Motor auszuschalten, den Stromschalter nach hinten schieben.

Die gewünschte Funktion einstellen

Die gewünschte Funktion mit dem Umschalter für die Saug-/Blasfunktion (4) einstellen.

Blasfunktion: Gegen den Uhrzeigersinn drehen.

Saugfunktion: Mit dem Uhrzeigersinn drehen.

Die gewünschte Drehzahl einstellen

Die gewünschte Drehzahl (max. 6 und min. 1) mit dem Regler (12) am hinteren Griff einstellen. Den Regler für eine hohe Drehzahl nach hinten führen und für eine kleine Drehzahl nach vorne führen.

• Das Gerät beim Starten des Motors nicht auf den Boden oder auf Personen richten.
- Nur trockenes Gras und trockenes Laub aufsaugen/wegblasen.
• Das Gerät mit beiden Händen festhalten.
- Den Luftstrahl nicht auf Autos oder andere Gegenstände mit lackierter oder empfindlicher Oberfläche halten.
- Darauf achten, dass der Luftstrahl die Baumrinde bzw. die Pflanzen, die stehen bleiben sollen, nicht beschädigt.
- Bei Bedarf einen Rechen o. Ä. benutzen, um Laub vom Boden zu lösen, bevor das Gerät eingesetzt wird.

• Häufig überprüfen, ob die Kühlungslufteinlässe des Motors offen sind. Laub und andere Blockierungen von den Öffnungen entfernen, damit der Motor nicht überhitzt.
• Das Gerät ausschalten, den Stecker abziehen und den Laubsack komplett leeren (es soll sich bis zum nächsten Betrieb kein Laub darin befinden). Den Laubsack abnehmen, nach außen wenden und den gesamten Inhalt herausschütteln. Den Laubsack einmal jährlich waschen (von Hand mit einem milden Reinigungsmittel, dann lufttrocknen lassen).

Laubblasen

Hinweis: Der Umschalter soll leichtgängig zwischen seinen Endstellungen sein. Kann er nur schwer bewegt werden, ist möglicherweise der Laubsack voll und muss geleert werden. Der Umschalter muss immer in einer der Endstellungen stehen und nicht in einer Stellung dazwischen.

1. Den Umschalter (5) gegen den Uhrzeigersinn auf den Blasmodus stellen.
2. Das Gerät stabil halten und den Stromschalter (1) nach vorne drücken, um den Motor zu starten. Die Geschwindigkeit mit dem Regler (12) am hinteren Griff einstellen.
3. Laub und dergleichen vor dem Körper her blasen und auf einer Stelle sammeln. Es ist möglich, Laub von schwerzugänglichen Stellen wegzublasen.
4. Um den Motor auszuschalten, den Stromschalter (1) nach hinten schieben.

Laubsaugen

Warnung: Niemals Wasser, Glasscherben, Metall, harte Gegenstände, Asche oder Glut aufsaugen, da dies sowohl das Gerät beschädigen als auch den Benutzer verletzen kann.

Aufgesaugtes Laub wird im Gebläse zermahlen und zu einem Zehntel seines ursprünglichen Volumens komprimiert. Der Laubsack kann daher schwer werden.

Hinweis: Der Umschalter soll leichtgängig zwischen seinen Endstellungen sein. Kann er nur schwer bewegt werden, ist möglicherweise der Laubsack voll und muss geleert werden. Der Umschalter muss immer in einer der Endstellungen stehen und nicht in einer Stellung dazwischen.

1. Den Umschalter (5) mit dem Uhrzeigersinn auf den Saugmodus stellen.
2. Das Gerät stabil halten und den Stromschalter (1) nach vorne drücken, um den Motor zu starten. Die Geschwindigkeit mit dem Regler (12) am hinteren Griff einstellen.
3. Das Gerät ca. 5 cm über das Laub halten, das aufgesaugt werden soll.
4. Das Gerät auf beide Seiten schwingen, etwas vorgehen und erneut schwingen usw. Das Gerät nicht so weit vorstrecken, dass es schwer wird.
5. Um den Motor auszuschalten, den Stromschalter (1) nach hinten schieben.

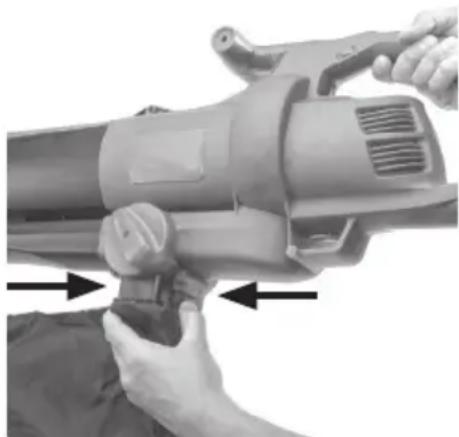

Den Laubsack leeren, wenn er anfängt voll zu werden

Warnung: Vor dem Leeren des Laubsacks das Gerät ausschalten und den Stecker aus der Steckdose ziehen. Ein voller Laubsack beeinträchtigt die Saugleistung merkbar und in dem Fall muss der Sack geleert werden:

• Das Gerät ausschalten und den Stecker abziehen.
- Den Reißverschluss an der Rückseite des Laub sacks öffnen und den Inhalt des Sacks herausschütteln.
- Den Laubsack abnehmen bevor das Gerät zur Aufbewahrung weggestellt wird. Beide Seiten bei den Pfeilen eindrücken, um den Laubsack zu lösen.
- Den Laubsack nach außen wenden und den gesamten Inhalt herausschütteln. Sicherstellen, dass er trocken und unbeschädigt ist und dann wieder anbringen.

Überprüfen, ob das Saug-/Blasrohr oder das Gebläse mit Laub blockiert sind, falls die Saugleistung abnimmt, obwohl der Sack nicht voll ist. Das Saug-/Blasrohr bzw. das Gebläse folgendermaßen reinigen:

1. Das Gerät ausschalten, den Stecker abziehen und das Gebläse zum Stillstand kommen lassen.
2. Das Saug-/Blasrohr und den Laubsack abmontieren.
3. Die Blockade vorsichtig entfernen und sicherstellen, dass die Rotorblätter und sonstigen Teile unbeschädigt sind.
4. Die Rotorblätter vorsichtig von Hand drehen, um sicherzustellen, dass sie sich frei drehen können.
5. Das Saug-/Blasrohr und den Laubsack montieren.

Eine gute Arbeitshaltung finden

Den Schultergurt (6) über die eine Schulter legen und die Gurtlänge so einstellen, dass eine bequeme Arbeitshaltung möglich ist.

Wartung und Aufbewahrung

Warnung: Zunächst sicherstellen, dass das Gerät ausgeschaltet ist und der Stecker nicht in der Steckdose steckt.

• Die Kühlluftöffnungen regelmäßig mit einer weichen Bürste reinigen, sodass der Motor nicht überhitzt.
• Das Saug-/Blasrohr lösen und die Rotorblätter des Gebläses regelmäßig mit einer weichen Bürste oder einem Tuch säubern. Die Rotorblätter auf Schäden überprüfen.
• Das Gerät an einer trockenen und kühlen Stelle im Innenbereich außer Reichweite von Kindern aufbewahren.
• Das Gehäuse mit einem leicht befeuchteten Tuch und mildem Spülmittel abwischen. Keine starken Reinigungsmittel oder Lösungsmittel verwenden.
• Sicherstellen, dass der Laubsack trocken und unbeschädigt ist, bevor das Gerät zur Aufbewahrung weggestellt wird.

Fehlersuche

Problem Mögliche Ursache Lösung
Das Gerät startet nicht.	1. Die Steckdose ist stromlos.2. Das Verlängerungskabel ist fehlerhaft.3. Motor oder Stromschalter sind fehlerhaft.4. Die Fehlerstrom-Schutz-einrichtung hat womöglich ausgelöst.	1. Die Sicherung kontrollieren (min. 10 A träge).2. Das Verlängerungskabel überprüfen, ein anderes Verlängerungskabel testen.3. Unseren Kundenservice kontaktieren.4. Die Fehlerstrom-Schutz-einrichtung zurücksetzen
Schlechte Saug-leistung.	1. Das Gerät ist mit Laub verstopft.2. Der Laubsack ist zu voll.3. Der Geschwindigkeitsregler ist auf eine niedrige Geschwindigkeit eingestellt.4. Das Verlängerungskabel ist zu lang oder ein zu kleiner Querschnitt sorgt für einen Spannungsabfall.	1. Den Laubsack leeren.2. Den Laubsack leeren.3. Die Geschwindigkeit erhöhen.4. Das Verlängerungskabel darf max. 25 m lang sein und muss einen Querschnitt von min. 1,5 mm^2 haben. Längere Kabel benötigen einen Querschnitt von 2,5 mm^2 .
Schlechter Luftstrom beim Blasen.	Das Saug-/Blasrohr ist verstopft.	Den Stecker abziehen und überprüfen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Spannung 220–240 V AC, 50 Hz

Leistung 2500 W

Isolationsklasse II

Drehzahl 6000–13000 /min

Höchstgeschwindigkeit (Blasen) 270 km/h

Max. Luftvolumen 13 m³/min

Laubsack 45 |

Schallleistungspegel (LwA) 103 dB(A), K = 3 dB(A)

Schalldruckpegel (LpA) 86 dB(A), K = 3 dB(A)

Schwingungsemissionswert

vorderer Griff 4,5 m/s², K = 1,5 m/s²

Schwingungsemissionswert

hinterer Griff 6,6 m/s², K = 1,5 m/s²

Gewicht 3,8 kg

Komprimierung Ca. 10:1

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

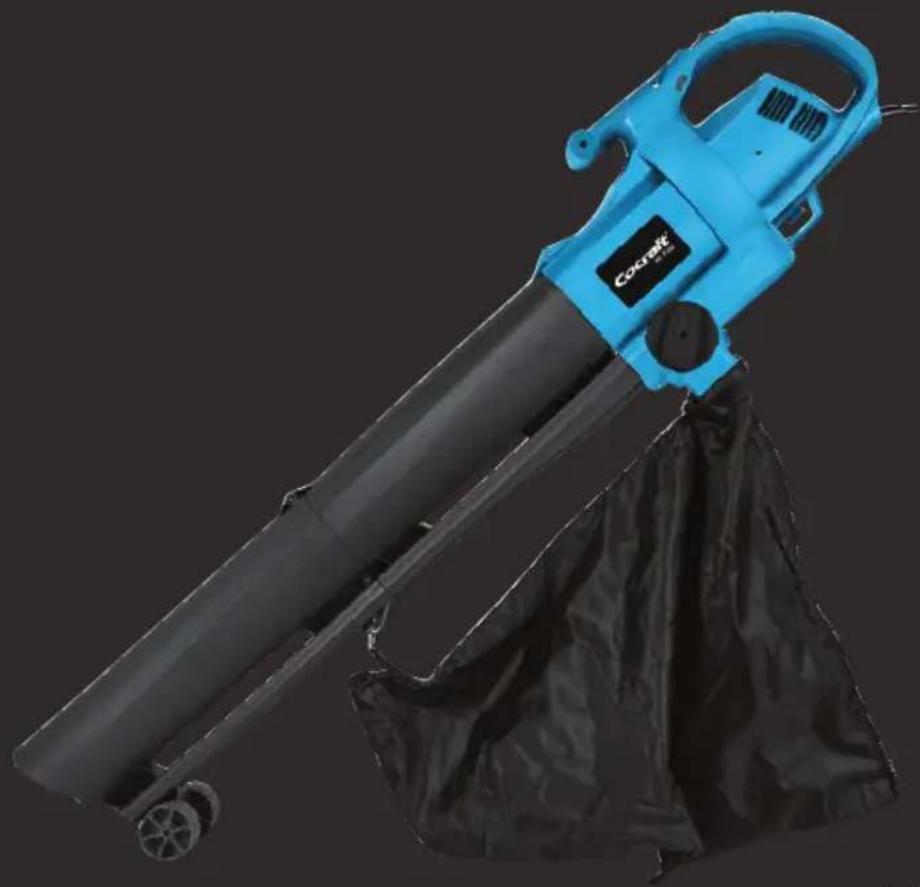

LEAF BLOWER & VACUUM

Cocraft 31-9050 / 18-4664

BV2503E

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
