Produkttyp	Exzenterschleifer
Modell	HD 130
Marke	Cocraft
Nennspannung	230 V AC, 50 Hz
Nennleistung	130 W
Schwingungen pro Minute	26.000
Leerlaufdrehzahl	13.000 min⁻¹
Schleifpapiergröße	140 x 140 x 80 mm
Gewicht	ca. 1 kg
Schalldruckpegel	75 dB(A) (K=3 dB(A))
Schallleistungspegel	86 dB(A) (K=3 dB(A))
Vibrationspegel	4,4 m/s² (K=1,5 m/s²)
Staubabsaugung	Ja, über Staubabsaugadapter
Netzschalter	EIN/AUS-Taste (I/O)
Sicherheitsmerkmale	Doppelisolierung, Sicherheitssymbole
Wartung	Lüftungsöffnungen sauber halten; mit feuchtem Tuch reinigen
Entsorgung	Nicht mit Hausmüll entsorgen; recyceln
Anwendung	Schleifen und Polieren von Holz, Trockenfüller, lackierten und gestrichenen Oberflächen
Konformität	2006/42/EG, 2004/108/EG, EN 60745-1, EN 60745-2-4

Häufig gestellte Fragen - HD 130 Cocraft

Wie wechsle ich das Schleifpapier?

Ziehen Sie vor dem Wechseln des Schleifpapiers immer den Netzstecker. Entfernen Sie das alte Blatt und befestigen Sie ein neues in der richtigen Größe (140 x 140 x 80 mm). Stellen Sie sicher, dass es richtig ausgerichtet und befestigt ist.

Welche Materialien können mit diesem Schleifer bearbeitet werden?

Dieser Schleifer ist zum Schleifen und Polieren von Holz, Trockenfüller, lackierten und gestrichenen Oberflächen geeignet. Stellen Sie sicher, dass die Oberfläche vor dem Start trocken ist.

Wie schließe ich den Staubabsauger an?

Befestigen Sie den Staubabsaugadapter (im Lieferumfang enthalten) am Staubabsauganschluss des Schleifers. Schließen Sie dann einen geeigneten Sauger- oder Staubabsaugschlauch an den Adapter an, um eine effiziente Staubsammlung zu gewährleisten.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung dieses Schleifers treffen?

Tragen Sie immer eine Schutzbrille, eine Staubmaske und einen Gehörschutz. Vermeiden Sie lose Kleidung und halten Sie Haare von beweglichen Teilen fern. Stellen Sie sicher, dass der Arbeitsbereich gut beleuchtet und frei von brennbaren Materialien ist. Lesen Sie vor der Verwendung die gesamte Anleitung.

Wie hoch ist der Stromverbrauch des Schleifers?

Der Schleifer hat eine Nennleistung von 130 W und arbeitet bei 230 V AC, 50 Hz.

Wie reinige und warte ich den Schleifer?

Halten Sie die Motorlüftungsöffnungen frei von Staub und Schmutz. Reinigen Sie das Gehäuse mit einem leicht angefeuchteten Tuch. Verwenden Sie keine aggressiven Chemikalien oder Lösungsmittel. Überprüfen Sie regelmäßig den Schleifteller und ersetzen Sie ihn bei Verschleiß.

Kann ich diesen Schleifer im Freien verwenden?

Ja, aber nur, wenn Sie ein für den Außenbereich geeignetes Verlängerungskabel verwenden. Vermeiden Sie es, den Schleifer Regen oder nassen Bedingungen auszusetzen, um einen Stromschlag zu verhindern.

Welches Zubehör ist im Lieferumfang enthalten?

Der Schleifer wird mit einem Staubabsaugadapter geliefert. Schleifblätter sind nicht im Lieferumfang enthalten; kaufen Sie Blätter in der Größe 140 x 140 x 80 mm separat.

Ist dieser Schleifer zum Polieren geeignet?

Ja, der Schleifer kann zusätzlich zum Schleifen auch zum Polieren verwendet werden. Verwenden Sie geeignete Polierpads oder Aufsätze, die für Exzenterschleifer ausgelegt sind.

Was soll ich tun, wenn der Schleifer nicht startet?

Überprüfen Sie zunächst, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der EIN/AUS-Schalter auf die Position EIN gedrückt ist. Wenn er immer noch nicht startet, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG HD 130 Cocraft

SLIPEMASKIN SCHWINGSCHLEIFER

Important!

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

18-3133

JD2577

40-7007

JD2577

Ver. 20160419

Original Bedienungsanleitung

Detail Sander

Art.no. 18-3133 Model JD2577

40-7007 JD2577

Art.Nr. 18-3133 Modell JD2577

40-7007

JD2577

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Allgemeine Sicherheitsanweisungen

Achtung: Alle Anweisungen sorgfältig lesen. Wenn die nachstehenden Anweisungen nicht eingehalten werden, kann es zu Elektroschlägen, Bränden und/oder ernsten Verletzungen kommen. Der Begriff „Elektrohandwerkzeug“ im nachstehenden Warntext bezieht sich auf Handwerkzeuge, die an das Stromnetz angeschlossen sind oder mit Akkus betrieben werden.

Diese Anweisungen aufheben.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Kein Elektrohandwerkzeug in explosiven Umfeldern einsetzen, etwa in der Nähe leicht entflammbarer Flüssigkeiten, Gase oder Staub. Elektrohandwerkzeug erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und Unbefugte fernhalten, wenn mit Elektrohandwerkzeug gearbeitet wird. Störungen von außen können zu Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Stecker des Elektrohandwerkzeugs muss in die Steckdose passen. Der Stecker darf niemals irgendwie verändert werden. Adapter dürfen nie zusammen mit geerdeten Elektrohandwerkzeugen verwendet werden. Unveränderte Stecker und passende Steckdosen verringern die Gefahr von Elektroschlägen.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizkörpern, Küchenherden oder Kühlschränken vermeiden. Wenn der Körper geerdet ist, besteht ein höheres Risiko, einen elektrischen Schlag zu erhalten.
c) Das Elektrohandwerkzeug nicht Regen oder sonstigen feuchten Bedingungen aussetzen. Wenn Wasser in ein Elektrohandwerkzeug eindringt, erhöht sich die Gefahr elektrischer Schläge.
d) Sorgsam mit dem Netzkabel umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.

e) Beim Einsatz von Elektrohandwerkzeug im Freien ist ein Verlängerungskabel zu verwenden, das für diesen Einsatzbereich vorgesehen ist. Die Verwendung eines Verlängerungskabels für den Einsatz im Freien senkt die Gefahr von elektrischen Schlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen

b) Persönliche Schutzausrüstung benutzen. Immer Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz verkleinert bei Bedarf das Verletzungsrisiko.

c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position OFF ist bevor der Netzstecker angeschlossen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position ON ist, birgt ein erhöhtes Unfallrisiko.

d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.

e) Stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies Hilft bei unvorhergesehenen Situationen.

f) Geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe außerhalb von beweglichen Teilen halten. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Das Benutzen dieser Ausrüstung minimiert Staub-abhängige Gefahren.

4) Benutzung und Wartung des Elektrohandwerkzeugs

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.

b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht Ein-/Ausschaltet. Elektrowerkzeuge die nicht über den Schalter bedient werden können, machen eine Gefahr aus und müssen repariert werden.

c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.

d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große Gefahr ausmachen.

e) Elektrowerkzeuge warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.

f) Werkzeuge sind sauber und scharf zu halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.

g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Service

a) Reparaturen sind nur von qualifizierten Servicetechnikern und mit Originalzubehör durchzuführen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitsanweisungen für die Schleifmaschine

- Bei Schleifarbeiten mit Schutzmaske arbeiten und möglichst auch einen Staubsauger an die Maschine anschließen.

- Beim Abschleifen von Farbe, die Blei enthalten kann, oder Holz, Metall oder sonstigen Materialien, die giftigen Schleifstaub absondern können, besonders vorsichtig vorgehen. Außerdem ist sicherzustellen, dass in der Nähe des Arbeitsplatzes befindliche Personen geschützt sind.

- Stets bedenken, dass Schleifstaub in Verbindung mit Luft ausgesprochen feuergefährlich sein kann.

Produktkennzeichnung mit Sicherheitssymbolen

Die gesamte Bedienungsanleitung lesen.

Immer Gehörschutz, Augenschutz und Atemschutz tragen.

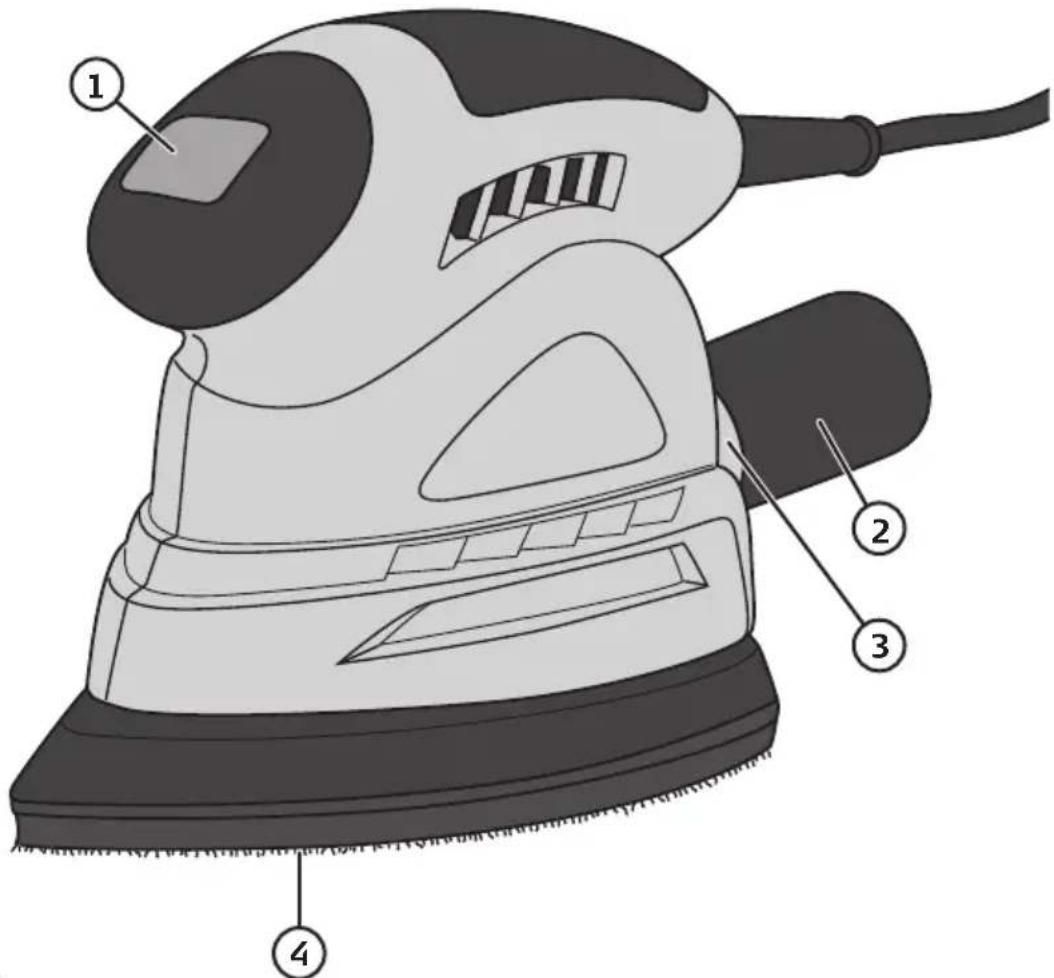

Produktbeschreibung

1. Netzschalter
2. Staubsaugeradapter
3. Anschluss für Staubsaugeradapter
4. Schleifplatte

Verwendung

Die Maschine ist für Schleif- und Polierarbeiten in Verbindung mit Holz, getrockneter Spachtelmasse sowie gestrichenen und lackierten Oberflächen vorgesehen. Sicherstellen, dass die zu schleifenden oder polierenden Flächen trocken sind.

1. Die Schleifmaschine im stabilen Stand und mit festem Griff bedienen.
2. Zum Anlassen des Motors den Einschalter [ I ] am Netzschalter betätigen.
3. Die Schleifmaschine vor Beginn der Schleifarbeiten warm laufen lassen.
4. Die Maschine durch Betätigung von [0] am Netzschalter abschalten.

Austausch des Schleifpapiers

1. Den Stecker des Netzkabels vor dem Austausch des Schleifpapiers aus der Steckdose ziehen.
2. Das alte Schleifpapier entfernen und das neue einsetzen

Pflege und Wartung

• Die Belüftungsöffnungen immer von Spänen und Unrat befreien.

- Die Maschine regelmäßig mit einem leicht angefeuchteten Tuch reinigen. Scheuernde Reinigungsmittel oder Lösungsmittel sind zu vermeiden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Nennspannung 230 V AC, 50 Hz

Nennleistung 130 W

Schwingzahl 26.000 /min

Drehzahl, unbelastet 13 000 min -1

Schleifpapier 140 × 140 × 80 mm

Gewicht ca. 1 kg

Schalldruckpegel (LpA) 75 dB(A), K = 3 dB(A)

Schallleistungspegel (LpA) 86 dB(A), K = 3 dB(A)

Schwingungsemissionswert 4,4 m/s², K = 1,5 m/s²

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

SANDER

Cocraft 40-7007 / 18-3133

JD2577
