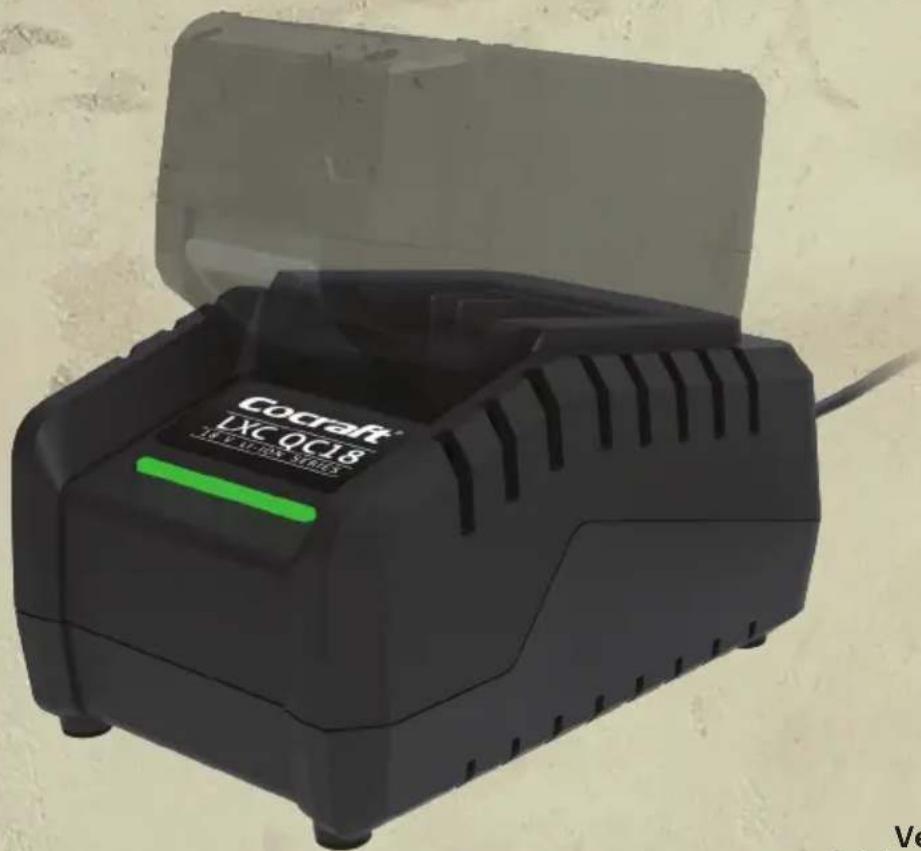

LXC QC18 - Ladegerät Cocraft - Kostenlose Bedienungsanleitung

Marke	Cocraft
Modell	LXC QC18
Produkttyp	Akku-Ladegerät
Nennspannung	230–240 V AC, 50/60 Hz
Leistungsaufnahme	80 W
Ausgangsspannung	18 V DC
Ausgangsstrom	2,8 A
Sicherung	3,15 A, träge
Abmessungen	15 × 10,5 × 7,5 cm
Kompatible Akkus	LXC 18 V Lithium-Ionen: J0D-110H-180, J0D-159A-180, ABP118L4, J0D-110I-180, J0D-159B
Ladezeiten (4,0 Ah)	75 Min. bis 80%, 100 Min. bis 100%
Ladeanzeige	Grün dauerhaft: Netzanschluss; Rot dauerhaft: 0-79%; Grün blinkend: 80-99%; Grün dauerhaft: 100%; Rot blinkend: defekter Akku
Schutzklasse	Klasse II (doppelt isoliert)
Verwendungsumgebung	Nur im Innenbereich, Temperatur 5–40 °C zum Laden
Reinigung	Mit trockenem Tuch abwischen, Lüftungsschlitze absaugen, vor Reinigung Netzstecker ziehen
Reparierbarkeit	Reparaturen nur durch qualifizierte Fachkräfte mit Original-Ersatzteilen
Entsorgung	Recycling bei einer örtlichen Sammelstelle, nicht im Hausmüll entsorgen
Artikelnummern	18-3629 / 41-1379

Häufig gestellte Fragen - LXC QC18 Cocraft

Welche Akkus sind mit dem Cocraft LXC QC18 Ladegerät kompatibel?

Nur LXC 18 V Lithium-Ionen-Akkus der folgenden Modelle: J0D-110H-180, J0D-159A-180, ABP118L4, J0D-110I-180 und J0D-159B. Die Verwendung anderer Akkus kann zu Feuer oder Explosion führen.

Wie lade ich einen Akku mit diesem Ladegerät?

Stecken Sie das Ladegerät in eine Steckdose (die Anzeige leuchtet grün). Schieben Sie den Akku auf das Ladegerät. Die Anzeige wird rot während des Ladens 0-80%, blinkt dann grün bis voll, dann leuchtet sie dauerhaft grün. Entfernen Sie den Akku, wenn er vollständig geladen ist, und ziehen Sie den Netzstecker.

Was bedeuten die Anzeigeleuchten?

Die Anzeige zeigt: Grün dauerhaft = Ladegerät an Netz angeschlossen; Rot dauerhaft = Akku 0-79% geladen; Grün blinkend = Akku 80-99% geladen; Grün dauerhaft = vollständig geladen; Rot blinkend = defekter Akku.

Warum lädt mein Akku nicht?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und die Steckdose Strom führt. Der Akku könnte zu warm sein – lassen Sie ihn abkühlen. Stellen Sie sicher, dass der Akku richtig eingesetzt ist. Reinigen Sie die Kontakte bei Bedarf (zuerst Ladegerät ausstecken). Wenn das Ladegerät oder Kabel beschädigt ist oder der Akku defekt ist, ersetzen Sie diese.

Kann ich den Akku nach vollständiger Ladung am Ladegerät lassen?

Es wird empfohlen, den Akku nach vollständiger Ladung zu entfernen und das Ladegerät bei Nichtgebrauch von der Steckdose zu trennen, um Energie zu sparen und Überhitzung zu vermeiden.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Nur mit 230-240 V AC, 50/60 Hz verwenden. Lüftungsschlitze nicht abdecken. Stöße, extreme Temperaturen und Feuchtigkeit vermeiden. Niemals das Gehäuse öffnen oder das Ladegerät modifizieren. Von Kindern fernhalten. Wenn das Netzkabel beschädigt ist, lassen Sie es von einem qualifizierten Elektriker ersetzen.

Wie reinige ich das Ladegerät?

Ziehen Sie vor der Reinigung den Netzstecker. Wischen Sie das Gehäuse mit einem trockenen Tuch ab und saugen Sie die Lüftungsschlitze ab, um Staub zu entfernen. Verschmutzungen können Stromschläge verursachen.

Wie lange dauert es, einen 4,0 Ah Akku zu laden?

Ein 4,0 Ah Akku erreicht 80% in etwa 75 Minuten und 100% in etwa 100 Minuten. Ladezeiten können je nach Alter und Zustand des Akkus variieren.

Kann ich Nicht-LXC-Akkus laden?

Nein, laden Sie nur die angegebenen LXC 18 V Lithium-Ionen-Akkus. Die Verwendung anderer Akkutypen birgt die Gefahr von Feuer oder Explosion.

Wie sollte ich dieses Ladegerät entsorgen?

Das Ladegerät sollte nicht mit dem Hausmüll entsorgt werden. Bringen Sie es zu einer örtlichen Sammelstelle oder wenden Sie sich an die Verkaufsstelle für umweltgerechtes Recycling.

BEDIENUNGSANLEITUNG LXC QC18 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

18-3629/41-1379 FC30-1802800

Ver. 20180118

Original Bedienungsanleitung

SVERIGE

Homepage www.clasohlson.de

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg

Art.Nr. 18-3629/41-1379 Modell FC30-1802800

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
  • Das Gerät ist kein Kinderspielzeug.
• Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.
• Bei Beschädigung das Netzkabel nur von einem qualifizierten Elektriker auszutauschen lassen.
• Nach beendetem Ladevorgang stets den Netzstecker ziehen.
• Das Gerät nur an Steckdosen mit 230 V AC, 50/60 Hz anschließen.
• Das Gerät ausschließlich auf die in dieser Bedienungsanleitung beschriebene Weise benutzen.
• Das Gerät nie Feuchtigkeit, Regen, Schlägen, Stößen oder extrem warmen, kalten oder staubigen Umgebungen aussetzen. Das Gerät niemals in Wasser oder andere Flüssigkeiten tauchen.
• Das Produkt ist nur zur Verwendung in Innenräumen geeignet.
• Niemals versuchen, das Produkt zu öffnen, zu reparieren oder anderweitig Änderungen vorzunehmen.
• Nur zum Aufladen von LXC 18 V-Lithium-Ionen-Akkus des Modells J0D-110H-180, J0D-159A-180, ABP118L4, J0D-110I-180 und J0D-159B geeignet. Die Akkuspannung muss zur Spannung des Gerätes passen. Wird eine falsche Akkusorte geladen, besteht Risiko für Feuer oder Explosionen.
• Die Belüftungsöffnungen des Gerätes nicht zudecken. Des Produkt kann überhitzen, Feuergefahr.
• Das Gerät, das Netzkabel und den Stecker vor jedem Einsatz auf Unversehrtheit überprüfen. Das Gerät nicht verwenden, wenn es, dessen Netzkabel oder dessen Netzstecker auf irgendeine Weise beschädigt sind.
• Alle Reparaturen unbedingt qualifizierten Servicetechnikern mit Original-Ersatzteilen überlassen. Sind das Gerät, Netzkabel oder Stecker beschädigt, erhöht dies die Gefahr von elektrischen Schlägen.

Nur für den Gebrauch im Innenbereich.

Produkt der Schutzklasse II. Doppelte Schutzisolierung.

Die Bedienungsanleitung durchlesen.

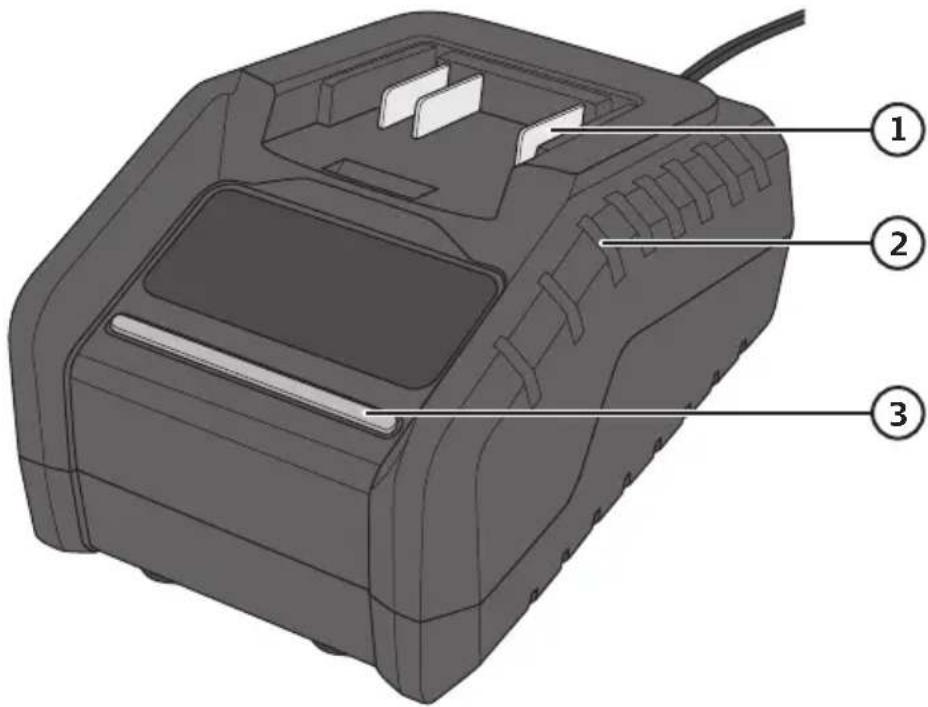

Produktbeschreibung

1. Akkuanschluss
2. Lüftungsöffnungen
3. Indikatorlampe für den Netzanschluss und den Ladestatus

Bedienung

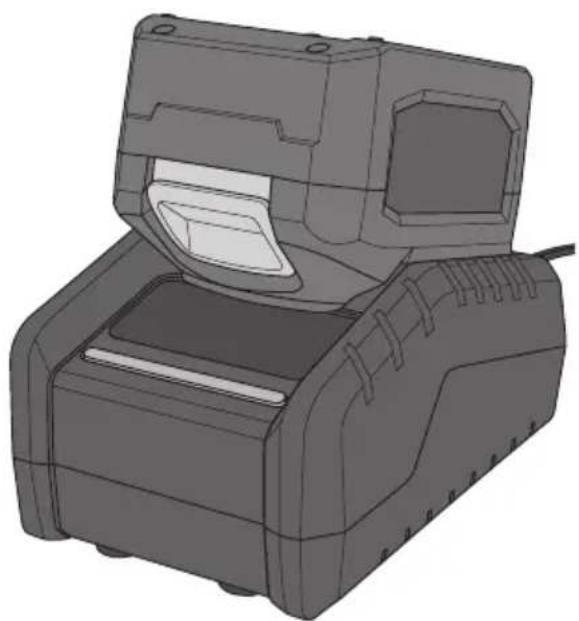

Laden des Akkus

Temperaturbereich zum Aufladen des Akkus: 5-40 °C.

1. Das Ladegerät an eine Steckdose anschließen, die Indikatorlampe leuchtet grün.
2. Den LXC-Akku in das Ladegerät stecken.
3. Die Indikatorlampe leuchtet rot, wenn der Ladestand zwischen 0–80% liegt. Erreicht der Ladestand 80%, fängt die Indikatorlampe an grün zu blinken. Ist der Akku vollständig geladen, leuchtet das Lämpchen grün.
4. Nach beendetem Ladevorgang den Netzstecker ziehen. Bei Nichtbenutzung stets den Netzstecker ziehen.

- Wird ein vollständig geladener Akku in ein an das Stromnetz angeschlossene Ladegerät angeschlossen, leuchtet die Indikatorlampe erst kurz rot, um dann direkt zu grün zu wechseln.

- Wird ein zu warmer Akku in ein an das Stromnetz angeschlossene Ladegerät eingesetzt, passiert nichts, die Indikatorlampe leuchtet weiterhin grün. Ist der Akku ausreichend abgekühlt, startet der Ladevorgang automatisch.

Das Ladegerät zeigt den Ladestatus folgendermaßen an

Ladeanzeige Rot Grün
Das Ladegerät ist an das Stromnetz angeschlossen Aus Ein
Ladevorgang läuft, 0–79% Ein Aus
Ladevorgang läuft, 80–99% Aus Blinkt
Ladevorgang abgeschlossen, 100% Aus Ein
Akkufehler Blinkt Aus

Pflege und Wartung

• Vor dem Reinigen stets das Netzkabel aus der Steckdose ziehen.
• Das Gehäuse stets sauber halten. Das Produkt bei Bedarf mit einem trockenen Tuch oder einem Staubsauger reinigen. Verschmutzungen können zu Stromschlägen führen.
• Bei längerer Nichtbenutzung den Stecker abziehen und das Gerät trocken und staubfrei sowie für Kinder unzugänglich aufbewahren.

Fehlersuche

Der Akku wird nicht geladen.

Sicherstellen, dass das Netzkabel korrekt an die Steckdose angeschlossen ist.Sicherstellen, dass Spannung auf der Steckdose liegt.Der Akku ist zu warm, abkühlen lassen.Sicherstellen, dass der Akku korrekt im Ladegerät sitzt.Die Kontakte von Akku und Ladegerät müssen eventuell gesäubert werden.Hinweis: Vor der Reinigung der Kontakte immer erst den Netzstecker ziehen.Das Ladegerät oder dessen Kabel ist beschädigt.Der Akku ist defekt und muss ausgetauscht werden.

Der Akku hat eine niedrige Betriebs-dauer nachdem er aufgeladen wurde.

Der Akku ist nicht vollständig geladen. Den Akku laden bis die Indikatorlampe (2) grün leuchtet.Der Akku muss ausgetauscht werden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyclen.

Betriebsspannung 230–240 V AC, 50/60 Hz, 80 W

Ausgangsspannung 18 V DC

Ausgangsstromstärke 2,8 A

Sicherung 3,15 A träge

Ladedauer* 1,5 Ah: 25 min 80%, 40 min 100%

Abmessungen 15 × 10,5 × 7,5 cm

*Die Ladedauer kann je nach Alter und Zustand der Akkus variieren.

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

18V CHARGER

Cocraft 41-1379/18-3629

FC 30-1802800

	EMC Directive2014/30/EC	Low Voltage Directive2014/35/EC
	EN: 55014-1: 2006+ A1: 2009 + A2: 2011EN: 55014-2: 2015EN 61000-3-2: 2014EN 61000-3-3: 2013	EN 60335-1: 2012+ A11: 2014EN 60335-2-29: 2004+ A2: 2010EN 62233: 2008

Henrik Alfredsson

Technical Manager

Insjön, Sweden, 2018-01-11

CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

LXC

LITHIUM XROSS CONNECT

18V LITHIUM SERIES
