| Produkttyp | Laptop-Ständer (Tischstativ) |
| Marke | K&M (König & Meyer) |
| Modell | 12195 |
| Farbe | Basaltgrau, schwarz |
| Material Fußplatte | Stahl, pulverbeschichtet |
| Material Ausleger und Auflage | Aluminium, pulverbeschichtet |
| Material Gelenke | Zink-Druckguss, pulverbeschichtet |
| Abmessungen Fußplatte (B x T) | 303 x 284 mm |
| Abmessungen Auflageplatte (B x T) | 303 x 270 mm |
| Höhenverstellbereich | 65 - 265 mm |
| Packmaß (Höhe) | 65 mm |
| Gewicht | 2,9 kg |
| Maximale Traglast (zentrisch) | 8 kg |
| Neigungswinkel | 0° - 60° (einstellbar in 8°-Stufen) |
| Gelenktyp | Stirnverzahnte Zahngelenke (formsclüssig) |
| Anzahl Gumminoppen Fußplatte | 4 (rutschhemmend) |
| Anzahl Gumminoppen Auflage | 4 (rutschhemmend) |
| Anschläge (mit Gummikappen) | 2, positionierbar |
| Belüftungsschlitze | 12 in der Auflageplatte |
| Verwendung | Innenräume, nicht in Feuchträumen |
| Zubehör (optional) | Tragetasche 12199 |
| Lieferumfang | Stativ, Anschläge, Gumminoppen, Anleitung |
| Wartung und Reinigung | Mit leicht feuchtem Tuch und mildem Reinigungsmittel |
| Sicherheitshinweise | Nur auf ebenem Untergrund; Last zentrisch platzieren; Verstellung nur im unbelasteten Zustand; regelmäßig auf festen Sitz prüfen |
| Garantie | Siehe Herstellerangaben |
Häufig gestellte Fragen - 12195 K&M
Benutzerfragen zu 12195 K&M
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr DJ-Ausrüstung kostenlos im PDF-Format! Finden Sie Ihr Handbuch 12195 - K&M und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 12195 von der Marke K&M.
BEDIENUNGSANLEITUNG 12195 K&M

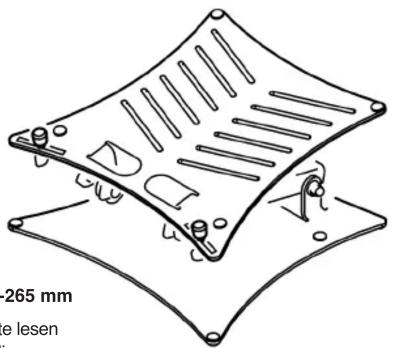

12195 Laptop-Ständer
BESTIMMUNGSGEMÄSSER GEBRAUCH
- Individuell in Höhe und Neigung einstellbares Tischstativ für Laptops, CD-Player u.v.a. Geräte dieser Größenordnung MERKMALE & FÄHIGKEITEN
- Exakte Einstellungen dank formschlüssiger Zahngelenkverbindungen
- Der hochwertige Materialmix aus Stahl (Fuß), Aluminium (Ausleger, Auflage) und Zink-Druckguß (Zahngelenke) sorgt für ausgezeichnete und dauerhafte Stabilität bei verblüffend geringem Gewicht (2,9 kg)
- Rutschhemmende Gumminoppen (3x 4 St.) dienen der Standsicherheit und schonen die Geräte (z.B. auch ein Zweitgerät auf der Bodenplatte)
- Gummierte Anschläge sichern das Laptop bei geneigter Auflageplatte. Ihre Position kann ja nach Gerätegröße individuell eingestellt werden.
- Der Aufbau erfolgt im Handumdrehen ohne Einsatz von Werkzeugen
- Das flache Packmaß (65 mm) eignet sich hervorragend für den mobilen Einsatz, auch dank optional erhältlicher 12199 Tragetasche
- Auflage: 303 x 270 mm, Standfläche 303 x 284 mm, Höhe: 65-265 mm
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte, um eine sichere Handhabung zu gewährleisten. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
- BESTANDTEILE

- Max. zentrische Belastung: 8 kg
- Sicherheitsprüfung des eingestellten Neigungswinkels, für den wir einen Wert zwischen 0° - 60° empfehlen. Vorgang: Laptop sicher halten und im ungünstigsten aufgeklappten Zustand auf die Platte legen. Besteht Kippgefahr, ist ein flacher Winkel zu wählen.
- Nur für den Innenbereich, nicht in Feuchträumen
- Der Untergrund muss tragfähig und eben sein.
- Gerät stets in zentrischer Lage positionieren Änderungen am Stativ (Position, Neigung) immer im unbelasteten Zustand vornehmen
- Prüfen Sie regelmäßig die Festigkeit der Installation, insbesondere der Schraubverbindungen sowie das Ineinandergreifen der Zähne an den Gelenken
- Die Möglichkeit das Produkt zu verstellen birgt naturgemäß Einklemmgefahren: umsichtige Handhabung ist daher unverzichtbar
- Ein beschädigtes Stativ darf zunächst nicht weiter eingesetzt werden bzw. erst nach qualifizierter Reparatur
AUFSTELLANLEITUNG
1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vollständig vorhanden und soweit erkennbar in Ordnung sind.
a. Laptop-Tischstativ (vormontiert)
- a.1 Fußplatte - a.2 Ausleger - a.3 Auflageplatte
- a.4 Gelenkverbindung inkl. Verzahnung (2x)
b. Anschläge (je 2x) - im Zubehörbeutel:
- b.1 Flügelmutter 21 mm/M5 - b.2 U-Scheibe ø 5,3/10 mm
- b.3 Anschlagbolzen ø 8/M5 - b.4 Gummikappe ø 15 mm
c. Gumminoppen - im Zubehörbeutel
- 3 Streifen mit je 4 selbstklebenden Noppen ø 12 mm
2. AUFSTELLEN und MONTIEREN

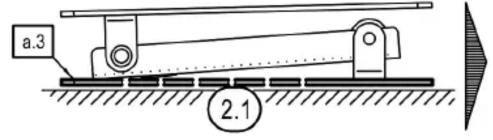

2.1 LAPTOP-TISCHSTATIV a aus dem Karton nehmen und auf der geschlitzten Auflageplatte a.3 ablegen.

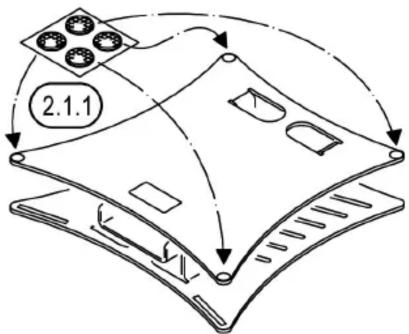

2.1.1 Vier Gumminoppen c (= 1 Streifen) in die Ecken auf der Unterseite der Fußplatte kleben.

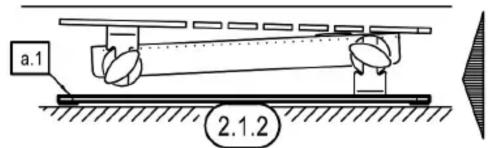

2.1.2 Tischstativ nun auf der Bodenplatte abstellen.
2.2 GELENKVERBINDUNG inkl. VERZAHNUNG (a.4)
Beide Zahngelenke sind bereits vormontiert. Sie dienen: - der Verbindung beider Platten mit dem Ausleger a.2
- der Einstellung des Neigungswinkels der Auflage a.3 HINWEISE!
2.2.1 Die Zahngelenke bestehen aus je zwei stirnverzahnten Scheiben, welche in Stufen zu 8° verdrehbar sind.
2.2.2 Zum VERSTELLEN des Neigungswinkels müssen die Klemmen b.1 um mind. eine volle Umdrehung geöffnet werden, so dass sich die Zahnspitzen beim Verdrehen nicht berühren. Ansonsten droht vorzeitiger Verschleiß.
2.2.3 Beim FIXIEREN der Zahnscheiben ist zu beachten, dass die Stirnverzahnungen nicht Spitze auf Spitze stehen, sondern vielmehr fest und spielfrei ineinandergreifen.

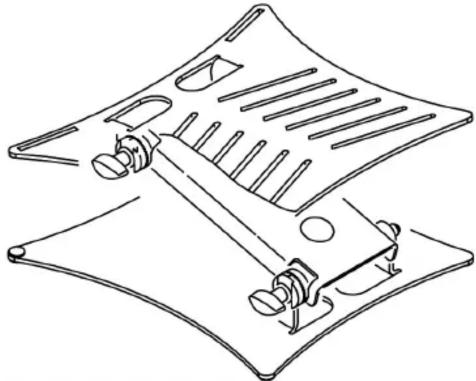

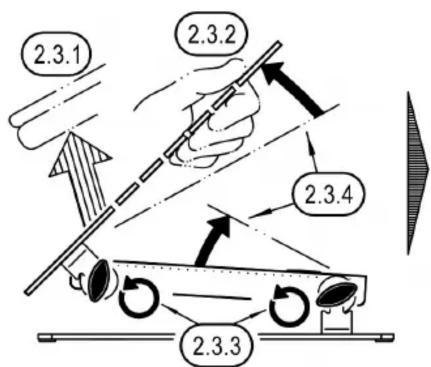

2.3 AUFSTELLEN und VERSTELLEN des TISCHSTATIVS
2.3.1 Traglast abnehmen, falls vorhanden

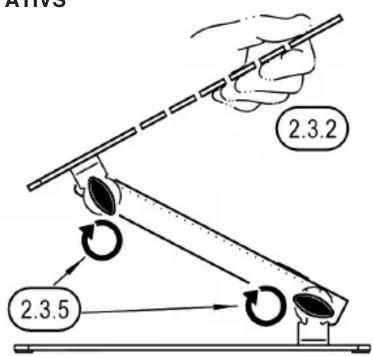

2.3.2 Mit einer Hand Auflageplatte festhalten
2.3.3 Mit der anderen beide Klemmen um mindestens eine volle Umdrehung öffnen (siehe 2.2.2).
2.3.4 Auflageplatte in gewünschte Lage (Neigung, Höhe) bringen
2.3.5 Beide Klemmen wieder fest anziehen (siehe 2.2.3).
- AUFSTELLEN und MONTIEREN



2.2 GELENKVERBINDUNG inkl. VERZAHNUNG

2.3 AUFSTELLEN und VERSTELLEN des TISCHSTATIVS


2.4 ANSCHLÄGE (b.1-4 aus dem Zubehörbeutel)

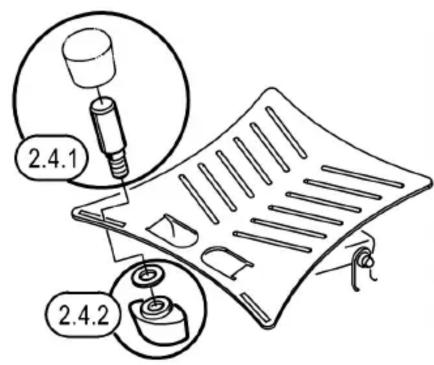

2.4.1 Anschlagbolzen b.3 von oben durch einen der beiden unteren Schlitze der Auflageplatte schieben. Die seitlichen Abflachungen des Bolzens dienen als Verdrehschutz und müssen in den Schlitz eintauchen.
2.4.2 Flügelmutter b.1 und U-Scheibe b.2 von unten mit dem Anschlagbolzen verschrauben
2.4.3 Gummikappe b.4 auf den Bolzen aufpressen

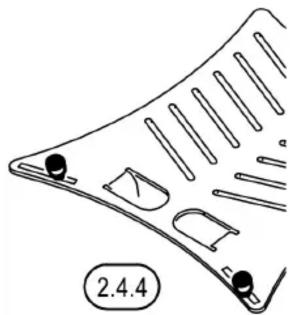

2.4.4 Am anderen Schlitz nun den zweiten Anschlag b montieren.
2.5 GUMMINOPPEN (c aus dem Zubehörbeutel)
2.5.1 Auflageplatte: Vier Gumminoppen (= 1 Streifen) aufkleben, wobei die genauen Abstände von den Dimensionen des Gerätes abhängen.
2.5.2 Bodenplatte Oberseite: Gegebenenfalls auch hier vier Gumminoppen (= letzter Streifen) aufkleben oder Streifen aufbewahren für späteren Bedarf.
BENUTZERHINWEISE

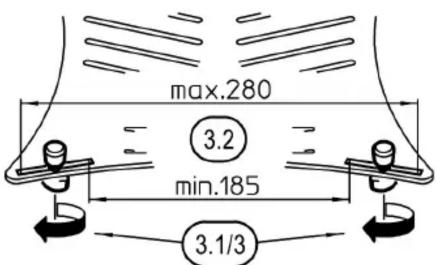

3. ANSCHLÄGE PLATZIEREN
3.1 Flügelmuttern b.1 lockern...
3.2 ...und Anschlagbolzen nach Wunsch verschieben
3.3 Flügelmuttern wieder fest anziehen

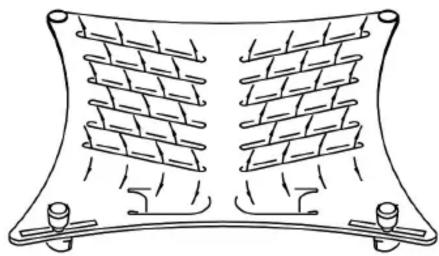

5. LÜFTUNGSSCHLITZE
Die zwölf Schlitze in der Auflageplatte dienen der besseren Belüftung des abgestellten Gerätes.
5. ABMESSUNGEN
6. NEIGUNG EINSTELLEN
siehe Kapitel 2.3 AUF- und VERSTELLEN

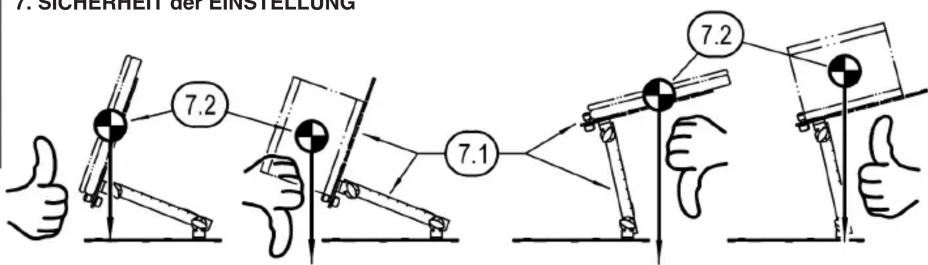

7. SICHERHEIT DER EINSTELLUNG
Die Standsicherheit von Stativ und Last hängen ab vom:
7.1 Neigungswinkel der Aufnahmeplatte, sowie von der
7.2 Lage des Schwerpunktes der Traglast, welcher sich innerhalb der Fußplatte des Stativs befinden sollte. HINWEIS! Zunächst stets vorsichtig prüfen ob das Stativ nach dem Aufbringen der Traglast zum Kippen neigt. Falls ja, ist eine kippsichere Stativeinstellung zu wählen.
WARTUNG, REINIGUNG
- Pflege- und Wartungsarbeiten sind stets im unbelasteten Zustand durchzuführen. Dabei ist auf eventuelle Gefährdungen wie z.B.:
- Einklemmen, - Anstoßen, - Kippen, zu achten und diese zu vermeiden
- Zur Pflege ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen
FEHLERSUCHE (F) und BESEITIGUNG (B)
B: Untergrund auf Eignung prüfen (Ebenheit, Festigkeit)
B: Greifen die Zähne der Rastscheiben vollständig und spielfrei ineinander?
B: Sind die Gumminoppen c unter der Fußplatte a.1 vollzählig und richtig positioniert?
B: Sind die Schraubverbindungen fest angezogen?
F: Gerät sitzt nicht richtig bzw. wackelt
B: Sind die Anschlagbolzen b richtig platziert?
B: Sind die Gumminoppen c auf der Auflageplatte a.3 vollzählig und richtig positioniert?
TECHNISCHE DATEN
| Material | Fußplatte:Stahl, pulverbeschichtet, basaltgrauAusleger und Auflageplatte:Aluminium, pulverbeschichtet, basaltgrauRastscheiben:Zink-Druckguß, pulverbeschichtet, schwarzSchrauben, Scheiben:Stahl, verzinktKappen, Griffe, Noppen:PE, PA, PUR, schwarz |
| Traglast max. 8 kg zentrische Last | |
| Maße | Fußplatte: B x T: 303 x 284 mmAuflageplatte: B x T: 303 x 284 mmHöhe: 65-265 mm |
| Karton innen: 301 x 310 x 89 mm | |
| Gewicht 2,9 kg | |
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12195-000-87 Rev.2a 03-80-423-00 9/20
