23840 - Mikrofon K&M - Kostenlose Bedienungsanleitung

Produkttyp	Tischmikrofonarm für Tonstudios und Multimedia-Arbeitsplätze
Marke / Modell	K&M 23840
Material	Mikrofonarme: quadratisches Stahlprofil, schwarz; Federn, Kleinteile: Stahl, schwarz; Führungen, Griffe: Kunststoff, schwarz; Tischklammergehäuse: Alu, PA, schwarz
Maximale Auslage (Reichweite)	820 mm
Armlängen	500 + 460 + 60 mm
Tischklammer	Für Platten von 20–51 mm Stärke, für Rohre Ø 25–51 mm; Gewinde M8; Griff 45 mm
Mikrofonanschlüsse	3/8" und 5/8" Gewinde
Tragfähigkeit	Bis 0,8 kg
Gewicht	1,38 kg
Farbe	Schwarz
Funktionsprinzip	Federgestützte Höhenverstellung durch Gegengewicht des Mikrofons; Einstellung über drei Rändelmuttern
Lieferumfang	Mikrofonarm, Tischklammer, 4 Kabelklemmen, Bedienungsanleitung
Sicherheitshinweise	Vor Entfernen des Mikrofons oder Lösen der Rändelmuttern Arm in Ausgangsstellung bringen oder festhalten, um unkontrollierte Bewegungen zu vermeiden
Pflege und Reinigung	Keine spezielle Wartung; gelegentlich mit trockenem Tuch abwischen
Zubehör (optional)	Tischflansch 23855

Häufig gestellte Fragen - 23840 K&M

Wie wird der Mikrofonarm montiert?

Die Tischklammer wird an der Tischplatte festgeschraubt (Plattendicke max. 51 mm). Anschließend den Stab des Mikrofonarmes in die Öffnung der Klammer stecken und die gewünschte Richtung einstellen. Dann die Rändelschraube festziehen. Zuletzt das Mikrofon am gewünschten Gewindeanschluss (3/8" oder 5/8") befestigen.

Welche maximale Tragfähigkeit hat der Arm?

Die maximale Traglast beträgt 0,8 kg. Für eine optimale Funktion sollte das Mikrofon dieser Nennlast möglichst nahekommen.

Kann ich den Arm an einer dicken Tischplatte befestigen?

Ja, die Tischklammer ist für Platten mit einer Dicke von 20 bis 51 mm geeignet. Zusätzlich kann die Klammer an Rohren mit einem Durchmesser von 25–51 mm montiert werden.

Welche Mikrofonanschlüsse sind verfügbar?

Der Arm verfügt über zwei Gewindeanschlüsse: 3/8" und 5/8", sodass die meisten Mikrofone direkt montiert werden können.

Wie verhindere ich unkontrollierte Bewegungen?

Im unbelasteten Zustand ziehen die Federn die Arme nach oben. Vor dem Entfernen des Mikrofons oder dem Lösen der Rändelmuttern den Mikrofonarm mit der Hand festhalten oder in die Ausgangsstellung bringen. Das Anziehen der Rändelmuttern allein genügt nicht, um die Bewegung zu stoppen.

Wie stelle ich die Federbalance ein?

Die Balance wird durch das Mikrofongewicht bestimmt. Bei korrekter Last (nahe 0,8 kg) wirkt die Federkraft optimal entgegen. Ziehen Sie dann die drei Rändelmuttern so weit an, dass der Arm in Position bleibt, aber noch leicht verstellbar ist.

Sind Kabelhalter im Lieferumfang enthalten?

Ja, es liegen vier Kabelklemmen bei, die auf die Arme aufgeclippt und stufenlos verschoben werden können, um das Mikrofonkabel zu fixieren.

Kann ich den Arm auch an einem Rohr befestigen?

Ja, die Tischklammer ist für Rohre mit einem Außendurchmesser von 25 bis 51 mm geeignet.

Welches Zubehör ist erhältlich?

Als optionales Zubehör bietet K&M den Tischflansch 23855 an, der eine alternative Befestigung ermöglicht.

Wie reinige ich den Mikrofonarm?

Eine spezielle Reinigung ist nicht erforderlich. Wischen Sie den Arm bei Bedarf mit einem trockenen oder leicht feuchten Tuch ab. Vermeiden Sie aggressive Reinigungsmittel.

BEDIENUNGSANLEITUNG 23840 K&M

• für Tonstudios und Multimedia-Arbeitsplätze
• Leichtgängige und flexible Positionierung eines Mikrofones
• Tragkraft: bis zu 0,8 kg bei 0,9 m Reichweite
• mit Tischklammer (Plattendicke max. 51 mm)
• Gewindeanschlüsse 3/8" und 5/8"

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie sorgfältig diese An-leitung. Sie informiert Sie über alle wichtigen Schritte die für einen sicheren Aufbau Betrieb erforderlich sind. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

SICHERHEITSHINWEISE

• Achten Sie auf eine geeignete Trägerplatte in Bezug auf Stärke (max. 51 mm), Beschaffenheit und Oberfläche
• Die Tischklammer 1 muss fest fixiert sein
• Maximale Traglast: 0,8 kg

VORSICHT VOR UNKONTROLLIERTEN BEWEGUNGEN

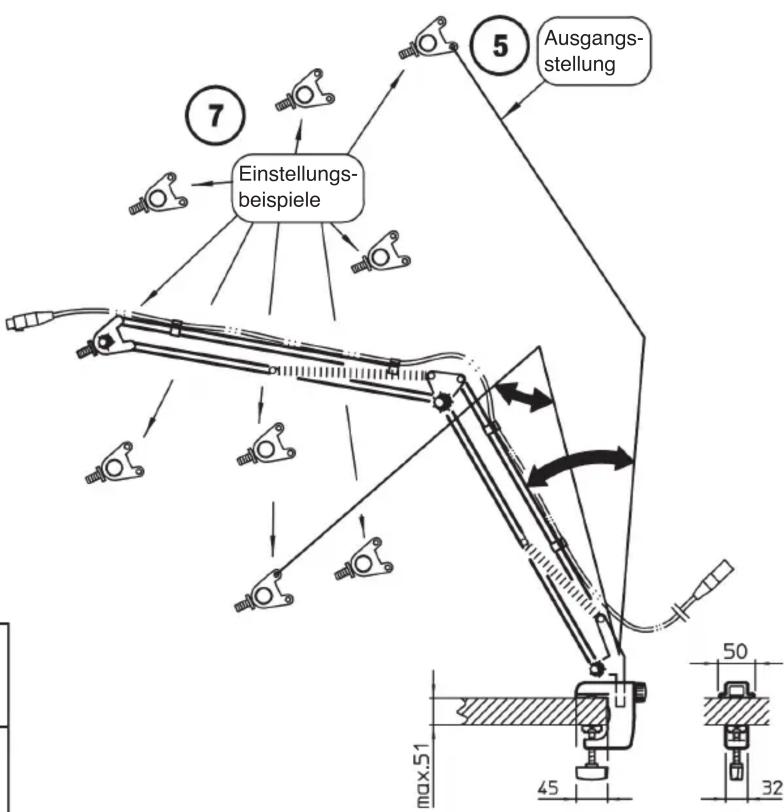

• Im unbelasteten Zustand ziehen die Federn die Arme der Mikrofonhalterung in die Höhe 5 (= Ausgangsstellung)
• Zur Vermeidung dieser unkontrollierten Bewegung ist vor dem Entfernen des Mikrofons bzw. vor dem Lösen der Rändelmuttern der Mikrofonarm 4 mit der Hand festzuhalten oder zuvor in die Ausgangsstellung zu bringen.
• Das Festziehen der drei Rändelmuttern 6 an den Gelenken des Mikrofonarmes allein genügt NICHT um diese unkontrollierte Bewegung zu verhindern. Dazu ist die Federkraft zu stark.

INSTALLIERUNG

1 Tischklammer an Platte festschrauben
2 Stab des Mikrofonarmes in Öffnung der Tischklammer stecken und Richtung des Armes einstellen
2.a Sichern dieser Position durch Festziehen der Rändelschraube
3 Gewindeanschluß (3/8", 5/8") wählen und Mikrofon befestigen
4 Mikrofonarm einstellen wie unter FUNKTIONSWEISE beschrieben

FUNKTIONSWEISE

Das einwandfreie Funktionieren des Mikrofonarmes basiert auf dem Zusammenspiel dreier Faktoren.

A. MIKROFONGEWICHT
B. FEDERSPANNUNG
C. FESTIGKEIT DER RÄNDELMUTTERN 6
5 Ohne Mikrofon und bei nicht angezogenen Rändelmuttern zeigen die Arme Richtung Decke - dafür sorgt die Federvorspannung.

- Die Last des Mikrofons wirkt der Federvorspannung entgegen, so dass der Arm mehr oder weniger exakt die gewünschte Position einnimmt.

- Am besten funktioniert dieser Mechanismus bei Mikrofonen welche der Nennlast von 0,8 kg nahekommen. Diese Last wirkt der Federvorspannung optimal entgegen, so dass nahezu jede mögliche Position erreicht wird.

6 Damit das Mikrofon die vorgesehene Position hält, werden die drei Rändelmuttern etwas angezogen - aber nur soviel um eine selbständige Verstellung der Arme zu verhindern.

7 Bei richtiger Balance lässt sich der Mikrofonarm in etliche mögliche Positionen ziehen - und das ohne lästiges Öffnen und Schließen der Rändelmuttern 6.

VERKABELUNG

Der Mikrofonarm 23840 enthält keine Verkabelung.

Zur Fixierung eines nachträglich montierten Kabels sind vier Kabelklemmen beigefügt (siehe Zubehörbeutel).

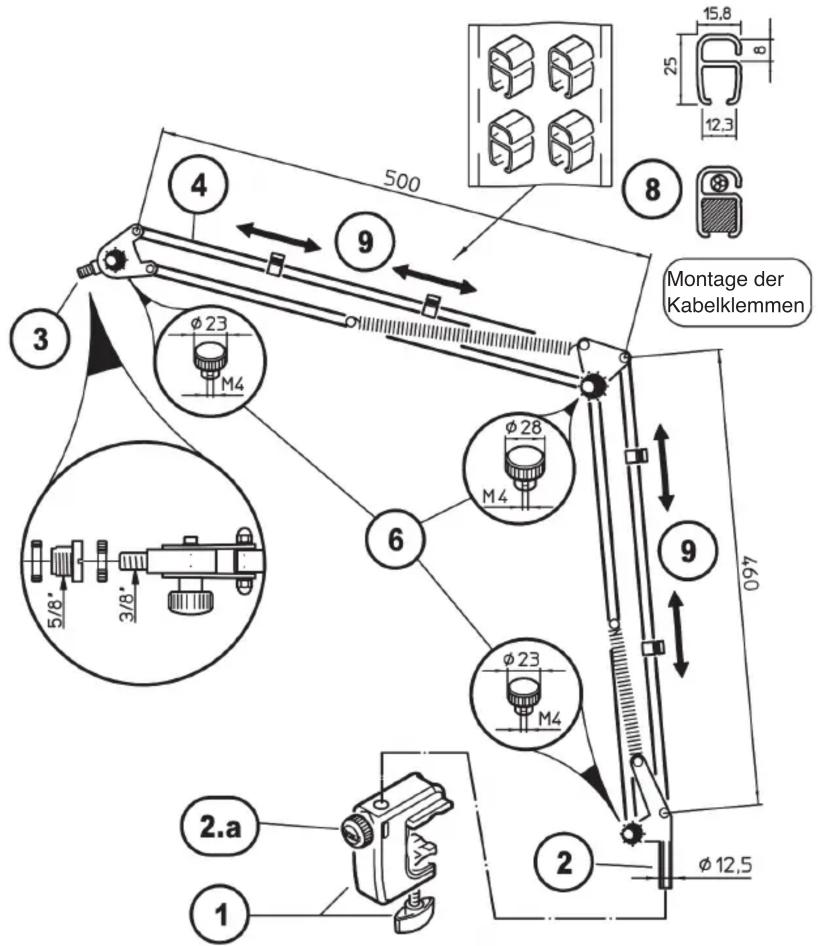

8 Vier beigefügte Kabelklemmen an gewünschter Stelle des Armgestänges aufclipsen.
9 Einmal angebracht, können diese Klemmen auf den Armen stufenlos verschoben werden.

TECHNISCHE DATEN / SPEZIFIKATIONEN

Material	Mikrofonarme: quadratisches Stahlprofil, schwarz Federn, Kleinteile: Stahl, schwarzFührungen, Griffe: Kunststoff, schwarzTischklammergehäuse: Alu, PA, schwarz
Abmessungen	- max. Auslage: 820 mm- Armlängen: 500 + 460 + 60 mm- Tischklammer: Griff 45 mm, Gewinde M8,für Platten: 20 - 51 mm, für Rohre: ø 25 – 51 mm- Mikro-Anschlüsse: 3/8", 5/8"
Gewicht 1,38 kg
Karton H x B x T: 530 x 120 x 65 mm
Zubehör (optional)	Tischflansch 23855
