| Produkttyp | Axiallüfter mit DMX-Steuerung |
| Modell | AF-7 |
| Abmessungen (L x B x H) | 480 x 420 x 500 mm |
| Gewicht | 7,3 kg |
| Stromversorgung | 230 V AC, 50 Hz |
| Leistungsaufnahme | 170 W |
| Lüfterdurchmesser | 310 mm |
| Maximale Drehzahl | 2600 U/min |
| Maximaler Luftdurchsatz | 55 m³/min |
| DMX-Kanäle | 1 |
| DMX-Anschluss | 3-polig XLR (Eingang und Ausgang) |
| Steuerungsarten | Drehregler (Standalone) oder DMX-Controller |
| Display | 4-stelliges LED mit Menütasten (Menu, Up, Down, Enter) |
| Gehäusematerial | Robustes Metall |
| Montage | Nur Standinstallation (im Lieferumfang enthalten: Ständer mit Neigungseinstellung) |
| Schutzklasse | I (Erdanschluss erforderlich) |
| Sicherheitsmerkmale | Thermoschutz? (nicht spezifiziert, aber Sicherungsschutz) |
| Sicherung | Austauschbare Sicherung gleichen Typs und gleicher Nennleistung |
| Betriebstemperatur | -5°C bis +45°C |
| Relative Luftfeuchtigkeit | Max. 50% bei 45°C |
| Reinigung | Vom Netz trennen; weiches, fusselfreies, feuchtes Tuch verwenden; kein Alkohol oder Lösungsmittel |
| Mitgeliefertes Zubehör | Netzkabel mit Sicherheitsstecker, Ständer, Befestigungsschrauben, Unterlegscheiben |
| Verwendungszweck | Professionelle Bühnen- und Veranstaltungstechnik, nur für den Innenbereich |
Häufig gestellte Fragen - AF-7 Eurolite
Benutzerfragen zu AF-7 Eurolite
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ventilator kostenlos im PDF-Format! Finden Sie Ihr Handbuch AF-7 - Eurolite und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AF-7 von der Marke Eurolite.
BEDIENUNGSANLEITUNG AF-7 Eurolite
Bedienungsanleitung User Manual
eurolite®
AF-7 Axial Blower DMX
Axialgebläse mit DMX-Steuerung
SICHERHEITSHINWEISE 3
BESTIMMUNGSGEMÄSSE VERWENDUNG 5
GERÄTEBESCHREIBUNG......6
Features 6
Geräteübersicht....6
INSTALLATION 7
Montage 7
Anschluss ans Netz....7
DMX512-Ansteuerung....8
BEDIENUNG 9
Menüstruktur 9
Windgeschwindigkeit über Drehregler einstellen....9
DMX-gesteuerter Betrieb 10
Adressierung des Gerätes 10
DMX-Protokoll 10
REINIGUNG UND WARTUNG....11
Sicherungswechsel 11
TECHNISCHE DATEN 11
English
INTRODUCTION 12
SAFETY INSTRUCTIONS.... 12
OPERATING DETERMINATIONS.... 14
DESCRIPTION OF THE DEVICE 15
Features 15
Overview 15
INSTALLATION 15
Mounting 15
Diese Bedienungsanleitung gilt für die Artikelnummer 80208057
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
AF-7 Axialgebläse DMX
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!
Niemals das Gerät öffnen!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für ein EUROLITE AF-7 Axialgebläse DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das AF-7 Axialgebläse DMX aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!
Deutsch
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zu Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Schon kleinste Gegenstände oder Flüssigkeiten können den Rundlauf der Maschine beeinflussen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder größere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Sand oder kleinste Steine können zu gefährlichen Geschossen werden, wenn sie durch das Axialgebläse beschleunigt werden. Schützen Sie Ihre Augen durch eine geeignete Schutzbrille!
Achten Sie bei der Installation darauf, dass eine einwandfreie und permanente Luftzufuhr gegeben ist. Stellen Sie das Axialgebläse niemals direkt vor einen Gegenstand oder eine Wand.
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
Deutsch
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um ein Axialgebläse, mit dem sich Wind erzeugen lässt. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Dieses Produkt ist für professionelle Anwendungen im Bereich der Veranstaltungstechnik vorgesehen (z. B. auf Bühnen).
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften. Das Gerät muss sicher installiert sein und darf nicht herunterfallen.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!
Achten Sie bei der Wahl des Installationsortes außerdem darauf, dass das Gerät vibrations- und erschütterungsfrei und auf einer festen und ebenen Fläche aufgestellt wird.
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.
Dieses Gerät ist nicht wasserdicht und nicht spritzwassergeschützt. Wenn Feuchtigkeit, Wasser oder Nebelflüssigkeit in das Gerät eingedrungen ist, trennen Sie das Gerät bitte sofort vom Netz und setzen Sie sich mit einem Servicetechniker in Verbindung, bevor Sie es wieder in Betrieb setzen.
Die Betriebsumgebung muss frei von festen oder flüssigen leicht beweglichen Gegenständen sein, welche durch den Windstrom umgeworfen, angesogen oder beschleunigt werden könnten.
Installieren Sie den Axiallüfter in einem gut belüfteten Bereich. Decken Sie die Luftöffnungen der Einheit niemals ab. Am besten ist eine Installation in 1 Meter Entfernung von allen Gegenständen.
Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45°C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
Deutsch
WEEE-Richtlinie
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Nicht im Hausmüll entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde.
GERÄTEBESCHREIBUNG
Features
Axialgebläse mit DMX-Steuerung
- Windmaschine mit DMX-Steuerung für Bühnen- und Touringeinsätze
- Robustes Metallgehäuse
- Einfache Bedienung
• Geeignet u. a. für den Einsatz mit Nebel-, Schnee- und Seifenblasenmaschinen
• Steuerung per Drehregler oder DMX - Adressierung über Steuereinheit mit 4-stelliger LED-Anzeige
- Arretiermöglichkeit an den Bügeln
- Anschlussfertig über Netzleitung mit Schutzkontaktstecker
- DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich

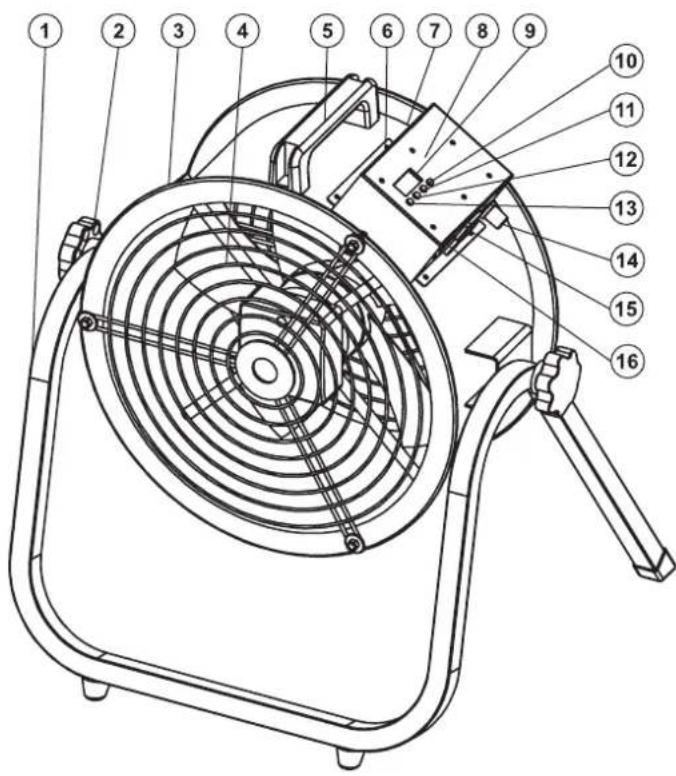

Geräteübersicht
(1) Standbügel
(2) Feststellschraube
(3) Gehäuse
(4) Ventilator/Lüftergitter
(5) Tragegriff
(6) 3-poliger DMX-Eingang
(7) 3-poliger DMX-Ausgang
(8) Steuereinheit
(9) Display
(10) Enter-Taste
(11) Down-Taste
(12) Up-Taste
(13) Menu-Taste
(14) Drehregler Windgeschwindigkeit
(15) Netzanschluss
(16) Sicherungshalter
INSTALLATION
Montage
- Platzieren Sie den Ventilator mittig im Standbügel (siehe Grafik). Halten Sie ihn dabei oben am Tragegriff fest.
- Fixieren Sie den Ventilator mithilfe der beiden Feststellschrauben und Unterlegscheiben.
- Sie können den Neigungswinkel des Gebläses nun beliebig einstellen.
- Drehen Sie die Feststellschrauben nochmals fest.
Das Gerät darf nur stehend installiert werden.
Installieren Sie das Gerät an einem Ort außerhalb des Publikumbereichs.
Stellen Sie die Maschine nur auf kratzunempfindliche Oberflächen.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät vibrations- und erschütterungsfrei und auf einer festen und ebenen Fläche aufgestellt wird.
Achten Sie darauf, das die Betriebsumgebung frei von festen oder flüssigen leicht beweglichen Gegenständen ist, welche durch den Windstrom umgeworfen, angesogen oder beschleunigt werden könnten.
Anschluss ans Netz
Schließen Sie das Gerät über den Netzstecker ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
| Leitung | Pin | International |
| Braun Außenleiter L | ||
| Blau Neutralleiter N | ||
| Gelb/Grün Schutzleiter |  | |
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.
Deutsch

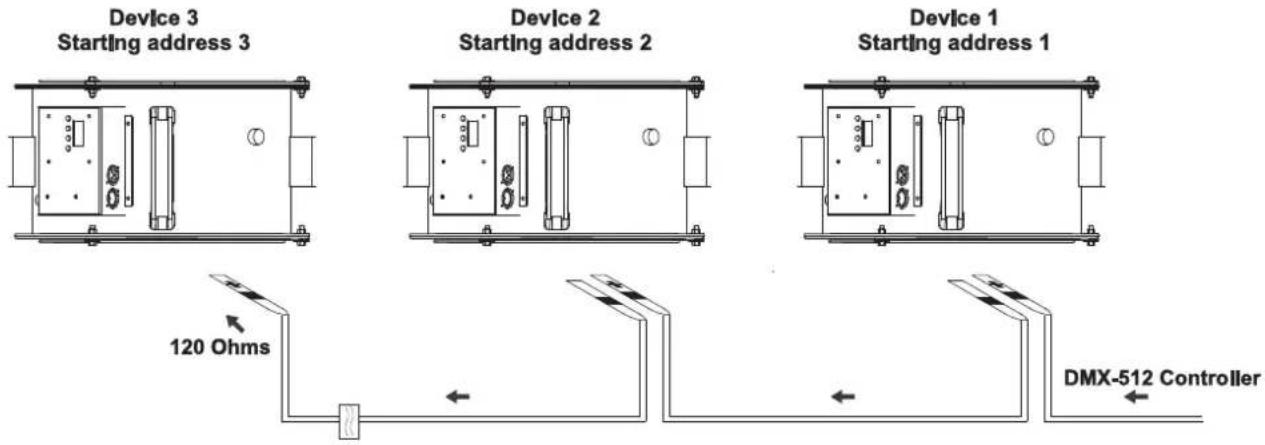

DMX512-Ansteuerung
Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen.
Belegung der XLR-Verbindung:
DMX-Ausgang
XLR-Einbaubuchse:
1: Masse
2: Signal (−)
3: Signal (+)
DMX-Eingang
XLR-Einbaustecker:
1: Masse
2: Signal (−)
3: Signal (+)
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.
Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (−) und Signal (+) ein 120-Ω-Widerstand eingelötet ist.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt das Gerät den Betrieb auf.
Das LED Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MENU, UP, DOWN und ENTER auswählen.
Das Gerät hat zwei Betriebsarten.
Die Windgeschwindigkeit des Gebläses lässt sich entweder im Standalone-Modus über den Drehregler oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller einstellen.
Menüstruktur
Drücken Sie die Menu-Taste, so dass sich das Display einschaltet. Durch Drücken der Menu-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern. Bestätigen Sie jede Änderung durch Drücken der Enter-Taste. Der jeweilige Modus kann durch die Menu-Taste verlassen werden. Die jeweiligen Funktionen werden im Folgenden beschrieben.
| Modus | Anzeige | Funktion | |
| Windgeschwindigkeit | SPed 000 - 099 | Leistung des Gebläses - von Aus (000) bis Maximum (099) | |
| Gebläse, Halten | bLNd | on oFF hoLd | Lüfter an Lüfter aus Hält die letzte DMX-Einstellung wenn kein DMX-Signal mehr anliegt |
| DMX-Betrieb | Addr | d001-512 | Einstellen der DMX-Startadresse |
| Display-Abschaltung | dISP | on 10oF 30oF 60oF | Display-Abschaltung bei Inaktivität des Bedienfeldes on - Anzeige immer an xxoF- Anzeige schaltet sich nach ca. 10, 30 oder 60 Sekunden aus |
| Software Version | uer uxxx Software Version | ||
Windgeschwindigkeit über Drehregler einstellen
Stellen Sie den Drehregler auf die Position MIN. Schließen Sie das Gerät an die Spannungsversorgung an.
Stellen Sie mit dem Drehregler die gewünschte Leistung für das Gebläse von Aus/Minimum (MIN) bis Maximum (MAX) ein. Über das Display wird die eingestellte Leistung angezeigt:
000 - AUS
001 - 099 (Minimum 20% - Maximum 100%)
Stellen Sie den Drehregler nach dem Betrieb wieder auf die Position MIN, um das Gerät auszuschalten.
Deutsch
DMX-gesteuerter Betrieb
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Die Leistung des Gebläses kann über einen DMX-Steuerkanal reguliert werden.
Adressierung des Gerätes
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert.
| Addr | d001-512 | Einstellen der DMX-Startadresse |
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.
Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.
Drücken Sie die MENU-Taste bis auf dem Display "Addr" erscheint. Bestätigen Sie mit der ENTER-Taste. Sie können nun die gewünschte DMX-Startadresse über die UP- oder DOWN-Tasten auswählen. Drücken Sie die ENTER-Taste zur Bestätigung.
Nachdem Sie die Startadresse definiert haben, können Sie das Gerät über Ihren Controller ansteuern.
Bitte beachten Sie:
Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, blinkt ein Punkt bzw. das Display. Werden keine Daten empfangen, blinkt weder Punkt noch Display.
Kein Blinken erscheint
-wenn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.
DMX-Protokoll
Windgeschwindigkeit
| Wert Eigenschaft | ||
| 0 | 2 | Gebläse aus |
| 3 | 255 | Windgeschwindigkeit linear zunehmend (Minimum 20% - Maximum 100%) |
REINIGUNG UND WARTUNG
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen).
Vorgehensweise:
Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher aus dem Gehäuse (gegen den Uhrzeigersinn).
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
| Spannungsversorgung: 230 V AC, 50 Hz | |
| Gesamtanschlusswert: 170 W | |
| Lüfterdurchmesser: 310 mm | |
| Maximale Drehzahl: 2600 U/min | |
| Maximale Luftdurchsatz: 55 m3/Min | |
| DMX-Kanäle: 1 | |
| DMX-Anschluss: 3-pol XLR | |
| Maße (L x B x H): | 480 x 420 x 500 mm |
| Gewicht: | 7,3 kg |
| Zubehör: | |
| EUROLITE DMX Kabel XLR 3pol 3m sw | Best.-Nr. 3022785H |
| PSSO DMX Kabel XLR 3pol 3m sw Neutrik | Best.-Nr. 30227810 |
| SOMMER CABLE DMX Kabel XLR 3pol 3m sw Hicon | Best.-Nr. 30307457 |
| SOMMER CABLE DMX Kabel XLR 3pol 3m sw Neutrik | Best.-Nr. 3030746Z |
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 20.02.2018 ©
USER MANUAL
eurolite®
AF-7 Axial Blower DMX
CAUTION!
- Bedienungsanleitung User Manual
- English
- AF-7 Axialgebläse DMX
- ACHTUNG!
- Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
- EINFÜHRUNG
- SICHERHEITSHINWEISE
- Unbedingt lesen:
- Deutsch
- BESTIMMUNGSGEMÄSSE VERWENDUNG
- WEEE-Richtlinie
- GERÄTEBESCHREIBUNG
- Features
- Axialgebläse mit DMX-Steuerung
- Geräteübersicht
- INSTALLATION
- Montage
- Anschluss ans Netz
- Aufbau einer seriellen DMX-Kette:
- BEDIENUNG
- Menüstruktur
- Windgeschwindigkeit über Drehregler einstellen
- DMX-gesteuerter Betrieb
- Adressierung des Gerätes
- Bitte beachten Sie:
- Kein Blinken erscheint
- DMX-Protokoll
- REINIGUNG UND WARTUNG
- LEBENSGEFAHR!
- Sicherungswechsel
- Vorgehensweise:
- TECHNISCHE DATEN
- USER MANUAL
- eurolite®
- AF-7 Axial Blower DMX
- CAUTION!
Marke : Eurolite
Modell : AF-7
Kategorie : Ventilator
