Produkttyp	Monitor
Bildschirmdiagonale	27 Zoll (68,6 cm)
Auflösung	2560 x 1440 (QHD)
Panel-Typ	IPS
Seitenverhältnis	16:9
Bildwiederholfrequenz	75 Hz
Reaktionszeit	4 ms (Extreme Mode)
Helligkeit	350 cd/m²
Kontrastverhältnis	1000:1
Farbraumabdeckung	99 % sRGB
Anschlüsse	1x USB-C (75 W PD), 1x HDMI 2.0, 1x DP 1.4, 4x USB 3.2 Gen 1 (Downstream), 1x USB 3.2 Gen 1 (Upstream), 1x 3,5 mm Audioausgang
Lautsprecher	2 x 3 W
Stromversorgung	Integriertes Netzteil, 100–240 V AC
Leistungsaufnahme	Typisch 35 W, maximal 45 W
Abmessungen (mit Standfuß)	611,5 x 525,5 x 230,5 mm
Abmessungen (ohne Standfuß)	611,5 x 366,5 x 47,5 mm
Gewicht	ca. 6,5 kg (mit Standfuß)
VESA-Bohrung	100 x 100 mm
Ergonomie	Neigung +6°/-5°, Schwenk ±45°, Höhenverstellung 150 mm
Besonderheiten	Blaulichtfilter, flimmerfreie Technologie, Daisy-Chain via DP
Reinigung	Mit einem weichen, fusselfreien Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheit	Kensington-Schloss kompatibel
Ersatzteile	Netzteil und Standfuß separat erhältlich

Häufig gestellte Fragen - Q27h-20 LENOVO

Wie reinige ich den Bildschirm des Lenovo Q27h-20?

Verwenden Sie ein weiches, fusselfreies Tuch. Bei hartnäckigen Flecken leicht anfeuchten. Keine aggressiven Reinigungsmittel oder Scheuermittel verwenden, da diese die Oberfläche beschädigen können.

Welche Anschlüsse hat der Monitor?

Der Monitor verfügt über einen USB-C-Anschluss (mit 75 W Power Delivery), einen HDMI 2.0-, einen DP 1.4-, vier USB 3.2 Gen 1-Downstream-Anschlüsse, einen USB 3.2 Gen 1-Upstream-Anschluss und einen 3,5-mm-Audioausgang.

Unterstützt der Monitor USB-C mit Stromversorgung?

Ja, der USB-C-Anschluss unterstützt Power Delivery mit bis zu 75 W, sodass Sie kompatible Geräte laden und gleichzeitig das Bildsignal übertragen können.

Wie kann ich die Bildschirmeinstellungen anpassen?

Über das On-Screen-Display (OSD) können Sie Helligkeit, Kontrast, Farbmodus, Blaulichtfilter und viele weitere Einstellungen vornehmen. Das OSD wird über die Tasten an der Unterseite des Monitors gesteuert.

Verfügt der Monitor über integrierte Lautsprecher?

Ja, der Lenovo Q27h-20 ist mit zwei Lautsprechern mit je 3 W Leistung ausgestattet, die eine grundlegende Audioausgabe ermöglichen.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor ist VESA-kompatibel (100 x 100 mm) und kann mit einer entsprechenden Wandhalterung montiert werden. Der Standfuß ist abnehmbar.

Welche Auflösung und Bildwiederholfrequenz werden unterstützt?

Die native Auflösung beträgt 2560 x 1440 Pixel (QHD) bei einer Bildwiederholfrequenz von 75 Hz. Höhere Frequenzen werden nicht unterstützt.

Wie schalte ich den Blaulichtfilter ein?

Navigieren Sie im OSD zu den Einstellungen für den Augenschutz (Eye Care) und aktivieren Sie den Blaulichtfilter. Sie können auch zwischen verschiedenen Stufen wählen.

Was ist die Daisy-Chain-Funktion und wie nutze ich sie?

Daisy-Chain ermöglicht es, mehrere Monitore über DP 1.4 zu verbinden. Schließen Sie den ersten Monitor über DP an den PC an und verbinden Sie dann den zweiten Monitor über den DP-Ausgang des ersten. Stellen Sie sicher, dass die Daisy-Chain-Einstellung im OSD aktiviert ist.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht auf der Lenovo-Support-Website als PDF zum Download zur Verfügung. Sie können auch die mitgelieferte gedruckte Kurzanleitung verwenden.

BEDIENUNGSANLEITUNG Q27h-20 LENOVO

Erste Ausgabe (Jan 2022)

LENOVO-Produkte, -Daten, -Computersoftware und -Services werden exklusiv unter Einsatz privater Mittel entwickelt und an Regierungsstellen als Handelsgüter mit begrenzten und eingeschränkten Nutzungs-, Reproduktions- und Offenlegungsrechten gemäß 48 C. F. R. 2.101 verkauft.

HINWEIS ZU BEGRENZTEN UND EINGESCHRÄNKTEN RECHTEN: Falls Produkte, Daten, Computersoftware oder Dienste gemäß „General Services Administration (GSA)“-Vertrag geliefert werden, unterliegen Verwendung, Reproduktion und Offenlegung den unter Vertragsnummer GS-35F-05925 festgelegten Beschränkungen.

Inhalt

Sicherheitsinformationen ...... iv

Allgemeine Sicherheitshinweise....iv

Kapitel 1. Erste Schritte....1-1

Lieferumfang 1-1

Wichtige Hinweise 1-2

Produktübersicht....1-2

Monitor aufstellen und anschließen 1-3

Kapitel 2. Monitor einstellen und verwenden ......2-1

Ergonomie und Bedienbarkeit....2-1

Arbeitsbereich richtig einrichten 2-1

Monitor positionieren und betrachten....2-1

Tipps für eine gesunde Arbeitsweise 2-2

Monitordarstellung anpassen....2-3

Unterstützten Anzeigemodus auswählen....2-7

Wissenswertes zur Energieverwaltung 2-8

Monitor richtig pflegen....2-9

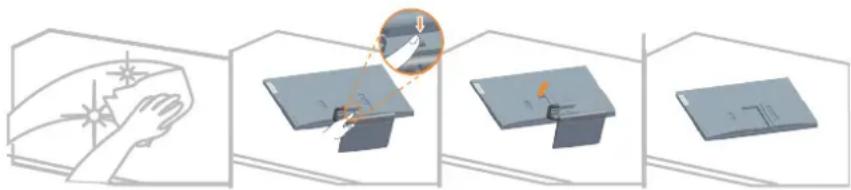

Monitorbasis und Ständer abnehmen 2-9

Wandmontage (optional)....2-9

Kapitel 3. Referenzinformationen ....3-1

Technische Daten 3-1

Problemlösung....3-3

Monitortreiber manuell installieren....3-5

Anhang A. Service und Support ...... A-1

Produkt registrieren ...... A-1

Technischer Online-Kundendienst ...... A-1

Telefonischer technischer Kundendienst ...... A-1

Anhang B. Hinweise......B-1

Hinweise zum Recycling......B-2

Marken B-3

Netzkabel oder Netzteile B-3

Netzteilerkennung......B-3

Sicherheitsinformationen

Allgemeine Sicherheitshinweise

Tipps zur sicheren Nutzung Ihres Computers finden Sie unter: http://www.lenovo.com/safety

Lesen Sie die Sicherheitshinweise, bevor Sie das Gerät installieren.

GEFAHR

Damit es nicht zu Stromschlägen kommt:

• Entfernen Sie keine Abdeckungen.
• Schalten Sie das Gerät erst ein, nachdem der Fuß montiert wurde.
• Schließen Sie das Gerät nicht bei Gewittern an, trennen Sie es auch nicht bei Gewitterlage.
• Der Netzstecker muss in eine ordnungsgemäß verkabelte und geerdete Steckdose eingesteckt werden.
• Sämtliche weiteren Geräte, mit denen das Produkt verbunden wird, müssen ebenfalls an ordnungsgemäß verkabelte und geerdete Steckdosen angeschlossen werden.
• Zur vollständigen Trennung des Monitors vom Stromnetz muss der Netzstecker gezogen werden. Die Steckdose sollte jederzeit frei zugänglich bleiben.

Die notwendigen Anweisungen sollten zur Einhaltung spezieller Vorsichtsmaßnahmen, die der Vermeidung von Gefahren bei Betrieb, Installation, Wartung, Transport oder Lagerung des Gerätes dienen, bereitgestellt werden.

Nehmen Sie (sofern Sie nicht entsprechend qualifiziert sind) zur Vermeidung von Stromschlägen keine Reparaturen und Wartungsarbeiten vor, die nicht in dieser Bedienungsanleitung erwähnt sind.

Handhabung:

- Falls Ihr Monitor schwerer als 18 kg ist, sollte er grundsätzlich von zwei Personen angehoben und transportiert werden.

Achten Sie darauf, dass sich die Lichtleiste an der Unterseite befindet, wenn Sie eine VESA-Halterung verwenden.

Kapitel 1. Erste Schritte

Diese Bedienungsanleitung bietet dem Benutzer detaillierte Bedienungsanweisungen. Eine Übersicht zur Schnelleinrichtung mit knappen Informationen finden Sie auf dem Einrichtungsposter.

Lenovo Q27h-20 unterstützt Lenovo Display Control Center - Artery.

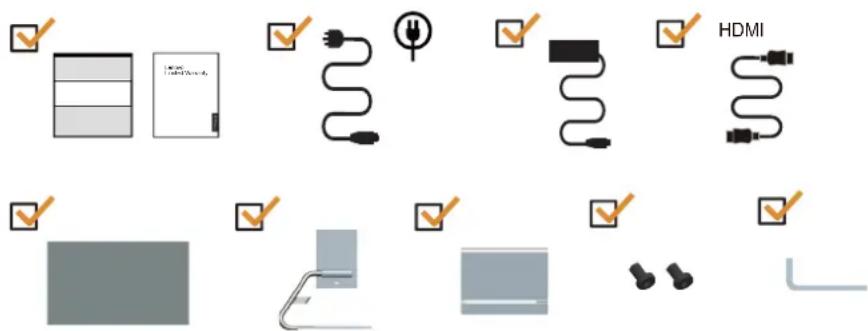

Lieferumfang

Das Produktpaket sollte die folgenden Komponenten enthalten:

■ Informationsblatt
■ Heft zur eingeschränkten Garantie von Lenovo
■ Netzkabel
■ Netzteil
■ HDMI-Kabel
■ Flachbildschirm
■ Fuß
■ Monitorfuß
■ Schraube x 2 Stk.
■ Schraubendreher

*: Abhängig von zahlreichen Faktoren, wie der Verarbeitungsleistung von Peripheriegeräten, Dateiattributen und anderen Faktoren in Verbindung mit Systemkonfiguration und Betriebsumgebungen, variiert die tatsächliche Übertragungsrate verschiedener USB-Anschlüsse an diesem Gerät und ist üblicherweise langsamer als die durch entsprechende USB-Spezifikationen definierten Datenraten: - 5 Gbit/s für USB 3.1 Gen. 1; 10 Gbit/s für USB 3.1 Gen. 2 und 20 Gbit/s für USB 3.2.

Wichtige Hinweise

Schauen Sie sich zur Montage und Aufstellung Ihres Monitors bitte die nachstehenden Abbildungen an.

Hinweis: Versuchen Sie, die Anzeigefläche des Monitors möglichst nicht zu berühren. Die Anzeigefläche besteht aus Glas und kann durch rohe Behandlung und übermäßigen Druck beschädigt werden.

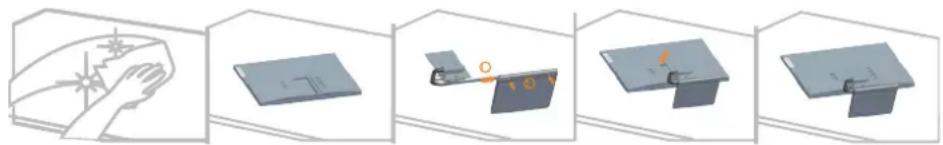

1. Legen Sie Ihren Monitor mit der Bildschirmseite nach unten auf einen flachen, weichen Untergrund.
2. Setzen Sie die Basis in den Ständer ein, bis sie einrastet.
3. Richten Sie die Ständerhalterung am Monitor aus.

Hinweis: Wenn Sie eine VESA-Halterung verwenden möchten, lesen Sie bitte unter „Wissenswertes zur Energieverwaltung“ auf Seite 2-8 nach. Drücken Sie nicht fest gegen den Bildschirm.

Produktübersicht

In diesem Abschnitt erfahren Sie, wie Sie den Monitor in die richtige Position bringen, die Bedienelemente verwenden und die Kabelschloss-Öffnung zur Sicherung Ihres Monitors nutzen.

Einstellmöglichkeiten

Neigbar

Bitte entnehmen Sie den Neigungswinkel beispielhaft der nachstehenden Abbildung.

Höheneinstellung

Zur Höhenanpassung müssen Sie den Monitor nach unten drücken oder anheben.

Monitor-Bedienelemente

Das Tastenfeld am Rahmen bietet Zugriff auf verschiedene Funktionen.

Weitere Hinweise zum Einsatz dieser Bedienelemente finden Sie unter „Monitordarstellung anpassen“ auf Seite 2-3.

Kabelschloss-Öffnung

An der Rückseite Ihres Monitors befindet sich eine Öffnung, an der Sie ein Kabelschloss befestigen können.

Monitor aufstellen und anschließen

Dieser Abschnitt erklärt Ihnen, wie Sie den Monitor richtig aufstellen und anschließen.

Monitor anschließen und einschalten

Hinweis: Achten Sie darauf, vor Durchführung dieses Verfahrens die Sicherheitshinweise auf Seite iv zu lesen.

1. Schalten Sie Ihren Computer und alle daran angeschlossenen Geräte aus, ziehen Sie den Netzstecker des Computers.

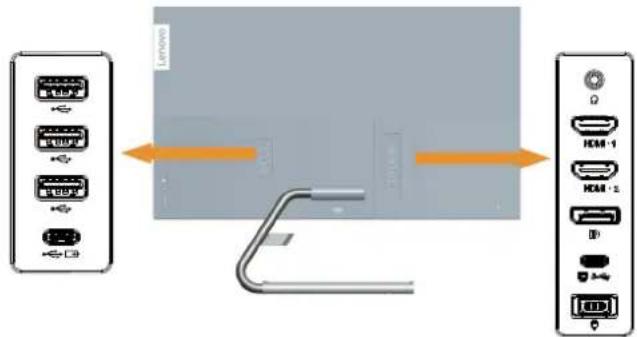

1. Schließen Sie die Kabel gemäß den nachstehenden Symbolen an.

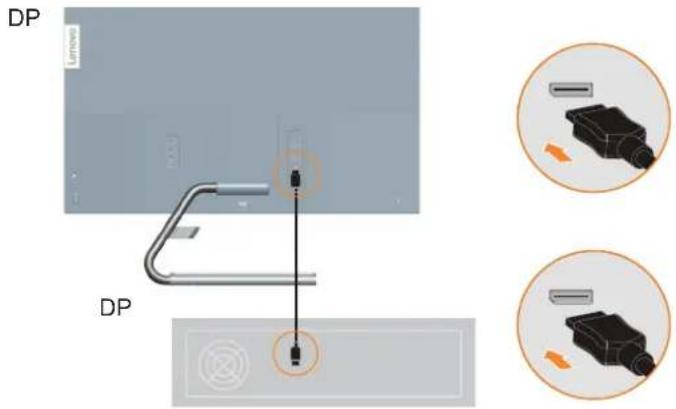

1. Verbinden Sie ein Ende des DP-Kabels mit dem DP-Anschluss an der Rückseite des Computers; schließen Sie das andere Ende am DP-Anschluss des Monitors an. Lenovo empfiehlt Benutzern, die den DisplayPort-Eingang an ihrem Monitor nutzen müssen, den Kauf des „Lenovo DisplayPort-zu-DisplayPort-Kabels 0A36537“. www.lcnovo.com/support/monitoraccessories

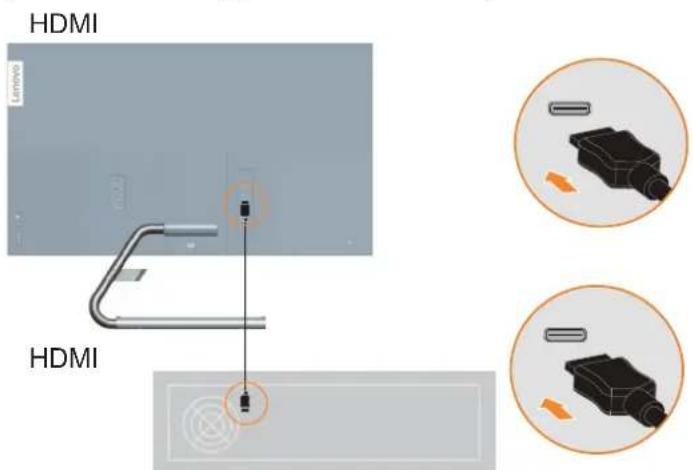

1. Verbinden Sie ein Ende des HDMI-Kabels mit dem HDMI-Anschluss an der Rückseite des Computers; schließen Sie das andere Ende am HDMI-Anschluss des Monitors an. Lenovo empfiehlt Kunden, die den HDMI-Eingang an ihrem Monitor nutzen müssen, das „Lenovo-HDMI-zu-HDMI-Kabel OB47070“ zu kaufen. (www.lenovo.com/support/monitoraccessories)

1. Computeranschluss per USB-Type-C-C-Verbindung.

1. Verbinden Sie die Kabel mit der Kabelklemme.

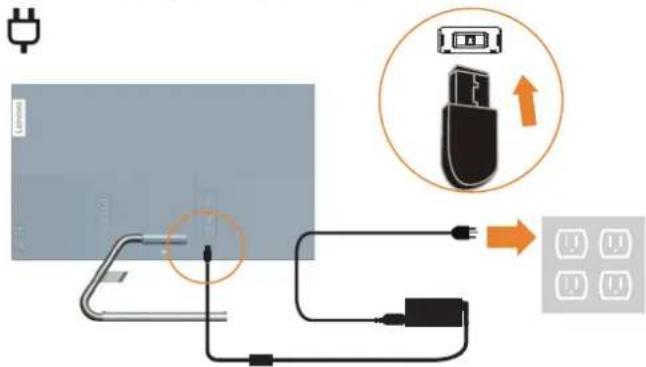

1. Stecken Sie den Netzteilkabel in den Anschluss am Monitor; verbinden Sie dann das Netzkabel des Bildschirms und das Kabel des Computers mit einer geerdeten Steckdose. Hinweis: Ihr Gerät muss über ein zugelassenes Netzkabel mit Strom versorgt werden. Dabei müssen die jeweils gültigen Richtlinien zur Installation und/oder zum Gerät selbst eingehalten werden. Ein zertifiziertes Netzkabel, nicht schwächer als ein herkömmliches flexibles PVC-Kabel, muss eingesetzt werden, das die Norm IEC 60227 (Kennzeichnung H05VV-F 3G 0,75 mm² oder H05VVH2-F2 3G, 0,75 mm²) erfüllt. Alternativ können Sie ein flexibles Kabel aus synthetischem Gummi gemäß IEC 60245 (Kennzeichnung H05RR-F 3G 0,75 mm²) verwenden.

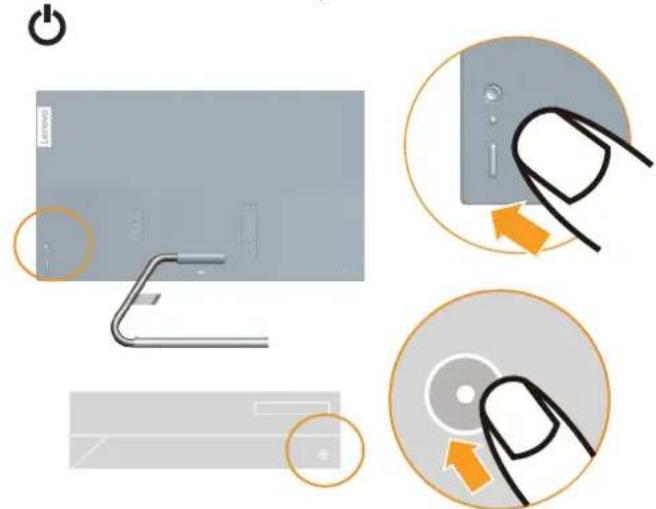

1. Schalten Sie Monitor und Computer ein.

1. Zur Installation des Monitortreibers laden Sie den Treiber Ihres Monitormodells von der Lenovo-Webseite herunter: http://support.lenovo.com/docs/Q27h_20. Beachten Sie zur Installation des Treibers den Abschnitt „Monitortreiber manuell installieren“ auf Seite 3-5.

Kapitel 2. Monitor einstellen und verwenden

In diesem Abschnitt erhalten Sie Informationen zum Einstellen und zum Betrieb Ihres Monitors.

Ergonomie und Bedienbarkeit

Eine ergonomisch vernünftige Arbeitsweise ist sehr wichtig, wenn Sie das Optimum aus Ihrem PC herausholen und Unannehmlichkeiten vermeiden möchten. Richten Sie sich Ihren Arbeitsplatz und Ihre Geräte so ein, dass sie Ihren individuellen Bedürfnissen entsprechen und auf den jeweiligen Einsatzzweck abgestimmt sind. Wenden Sie zudem die gesunden Arbeitsgewohnheiten zur Maximierung Ihrer Leistung und Ihres Komforts bei der Nutzung Ihres Computers an. Detaillierte Informationen zu diesen Themen finden Sie auf der Healthy-Computing-Webseite unter: http://www.lcnovo.com/healthycomputing/.

Arbeitsbereich richtig einrichten

Sorgen Sie dafür, dass Ihre Arbeitsfläche eine für Sie geeignete Höhe aufweist und genügend Platz bietet, um Ihre Arbeit bequem ausführen zu können.

Passen Sie Ihren Arbeitsbereich so an, dass Sie optimal mit den Materialien und Geräten arbeiten können, mit denen Sie täglich zu tun haben. Halten Sie Ihren Arbeitsbereich sauber und sorgen Sie dafür, dass stets genügend Platz für die Dinge bleibt, mit denen Sie täglich arbeiten. Platzieren Sie besonders häufig benutzte Gegenstände (wie z. B. Maus und Telefon) so, dass Sie sie besonders leicht und bequem erreichen können.

Die Anordnung von Geräten und deren Einrichtung wirkt sich recht stark auf Ihre Arbeitshaltung aus. Die folgenden Punkte beschreiben, wie Sie Ihre Geräte optimal einrichten, um eine besonders gute Arbeitshaltung zu erreichen und beibehalten zu können.

Monitor positionieren und betrachten

Stellen Sie Ihren Computermonitor unter Berücksichtigung der folgenden Punkte auf, damit Sie bequem damit arbeiten können:

- Betrachtungsabstand: Der empfohlene Betrachtungsabstand zwischen Auge und Monitorbildschirm beträgt das 1,5-Fache der Bildschirmdiagonale. Sie können diesen erforderlichen Abstand in beengten Bürosituationen schaffen, indem Sie beispielsweise den Tisch von einer Wand oder Trennwand wegziehen und so Platz für den Monitor machen, Flachbild- oder Kompaktdisplays in der Tischecke aufstellen oder die Tastatur in einer einstellbaren Schublade zur Realisierung einer tieferen Arbeitsfläche platzieren.

- Monitorhöhe: Stellen Sie den Monitor so auf, dass sich Ihr Kopf und Ihr Nacken in einer bequemen und entspannten (aufrechten) Position befinden. Falls Sie Ihren Monitor nicht in der Höhe verstellen können, können Sie Bücher oder andere stabile Gegenstände unter den Monitorfuß legen, um die gewünschte Höhe zu erreichen. Als Faustregel gilt: Stellen Sie den Monitor so auf, dass die Oberkante des Bildschirms in Augenhöhe oder leicht darunter liegt, wenn Sie entspannt sitzen. Letztendlich ist jedoch entscheidend, dass Sie den Blickwinkel zum Monitor als angenehm empfinden und Ihre Augen bei der Arbeit nicht überlasten.

- Neigung: Stellen Sie die Neigung Ihres Monitors so ein, dass Sie ihn bequem ablesen können, Kopf und Nacken dabei in einer bequemen und entspannten Haltung bleiben.

- Aufstellung allgemein: Stellen Sie Ihren Monitor so auf, dass keine Reflexionen durch Beleuchtungskörper oder nahe Fenster auf dem Bildschirm auftreten.

Abschließend noch ein paar weitere Tipps zum komfortablen Arbeiten mit Ihrem Monitor:

• Sorgen Sie für angemessene, der Tätigkeit angepasste Beleuchtung.
• Stellen Sie Helligkeit, Kontrast und sonstige Bildeinstellungen (sofern Ihr Monitor über solche Einstellmöglichkeiten verfügt) so ein, dass die Darstellung Ihrem persönlichen Geschmack entspricht.
• Halten Sie die Bildfläche Ihres Monitors sauber, damit Bildschirminhalte möglichst scharf (und somit augenfreundlich) dargestellt werden.

Jede konzentrierte und länger anhaltende Bildschirmtätigkeit kann Ihre Augen ermüden. Achten Sie darauf, den Blick hin und wieder vom Bildschirm abzuwenden und einen weiter entfernten Gegenstand zu betrachten (schauen Sie aus dem Fenster), damit sich Ihre Augenmuskulatur entspannen kann. Falls Sie Fragen zur Ermüdung der Augen oder zu Schproblemen haben sollten, fragen Sie bitte einen Spezialisten (z. B. einen Optiker oder Augenarzt) um Rat.

Tipps für eine gesunde Arbeitsweise

Die folgenden Informationen stellen eine Zusammenfassung einiger wichtigen Faktoren dar, die Sie berücksichtigen sollten, wenn Sie bequem und produktiv mit Ihrem Computer arbeiten möchten.

- Eine gute Haltung beginnt mit der Aufstellung der Geräte: Die Gestaltung Ihres Arbeitsbereiches und die Aufstellung Ihrer Computergeräte wirken sich stark auf Ihre Haltung bei der Computerarbeit aus. Achten Sie darauf, Ihre Geräte wie unter „Arbeitsbereich richtig einrichten“ auf Seite 2-1 beschrieben anzuordnen. Auf diese Weise erreichen Sie leicht eine bequeme und produktive Haltung. Vergessen Sie auch nicht, die Einstellmöglichkeiten Ihrer Computerkomponenten und Büromöbel zu nutzen und diese Dinge jetzt und in Zukunft an Ihre persönlichen Vorlieben anzupassen.

- Bereits kleine Haltungsänderungen können Beschwerden lindern: Je länger Sie sitzen und vor Ihrem Computer arbeiten, desto wichtiger ist es, auf Ihre Arbeitshaltung zu achten. Vermeiden Sie es, längere Zeit in ein und derselben Haltung zu arbeiten. Ändern Sie ihre Haltung von Zeit zu Zeit etwas. Dies beugt Beschwerden vor, die durch zu langes Arbeiten in derselben Position entstehen können. Nutzen Sie sämtliche Einstellmöglichkeiten, die Ihnen Büromöbel und sonstige Geräte bieten, um Änderungen Ihrer Haltung zu unterstützen.

- Kurze Pausen unterstützen das gesunde Arbeiten mit Computern: Da Computerarbeit eine in erster Linie unbewegliche Tätigkeit ist, ist es besonders wichtig, dass Sie von Zeit zu Zeit kurze Pausen einlegen. Stehen Sie hin und wieder von Ihrem Arbeitsplatz auf, strecken Sie sich, gehen Sie ein Stückchen und holen Sie sich etwas zu trinken – oder unternehmen Sie etwas anderes, das nichts mit Ihrem Computer zu tun hat. Eine kurze Arbeitspause sorgt für Haltungsänderungen, die Ihr Körper begrüßen wird, und hilft Ihnen dabei, Ihre Arbeit so bequem und produktiv wie nur möglich erledigen zu können.

Monitordarstellung anpassen

In diesem Abschnitt lernen Sie die Bedienelemente kennen, mit denen Sie die Darstellung Ihres Monitors anpassen können.

Direktzugriff-Bedienelemente verwenden

Mit den Direktzugriff-Bedienelementen steuern Sie den Monitor, wenn das Bildschirmmenü (On Screen Display – OSD) nicht angezeigt wird.

Tabelle 2-1. Direktzugriff-Bedienelemente

	Symbol	Funktion Beschreibung
1		Aufwärts	(1) Ist die Verknüpfung zur Anpassung der Helligkeit, wenn kein OSD angezeigt wird.(2) Zur Aufwärtsbewegung der Hervorhebung im Hauptmenü zum letzten Element.(3) Zum Erhöhen aktueller Werte am Einstellregler.
2		Abwärts	(1) Ist die Verknüpfung zur Anpassung der Helligkeit, wenn kein OSD angezeigt wird.(2) Zur Abwärtsbewegung der Hervorhebung im Hauptmenü zum nächsten Element.(3) Zum Verringern aktueller Werte am Einstellregler.
3		Links	(1) Ist die Verknüpfung zur Anpassung der Lautstärke, wenn kein OSD angezeigt wird.(2) Zur Abwärtsnavigation durch die Untermenüs drücken.(3) Zum Verringern aktueller Werte am Einstellregler.
4		Rechts	(1) Ist die Verknüpfung zur Anpassung der Lautstärke, wenn kein OSD angezeigt wird.(2) Zum Aufrufen des Untermenüs drücken.(3) Zum Erhöhen aktueller Werte am Einstellregler.
5		Menü/OK	(1) Zum Öffnen des Hauptmenüs, wenn kein OSD am Bildschirm aktiv ist.(2) Zum Aufrufen der nächsten Ebene des Haupt- oder Untermenüs oder zur Abwärtsnavigation durch die Untermenüs drücken.(3) Durch 10-sekündiges Gedrückthalten werden alle Menüs freigegeben/gesperrt.
6		Quellenauswahl	(1) Dies ist die Verknüpfung zum Ändern des Eingangssignals, während kein OSD am Bildschirm angezeigt wird oder der Energiesparmodus aktiv ist.(2) Zum Verlassen des OSD drücken.(3) Zum Aktivieren/Deaktivieren von DDC/CI 5 Sekunden gedrückt halten.
7		Betrieb Zum	Ein-/Ausschalten des Monitors drücken.

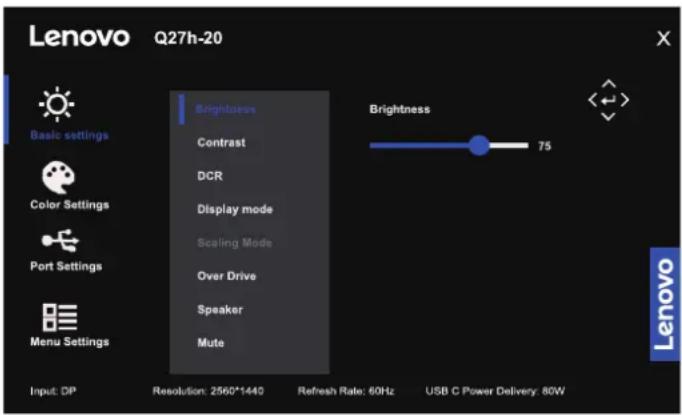

Bildschirmmenüs (OSD) verwenden

Mit dem Bildschirmmenü (OSD) können Sie Einstellungen am Bildschirm verändern.

So nutzen Sie diese Einstellmöglichkeiten:

1. Öffnen Sie das OSD-Hauptmenü mit
2. Mit den Tasten △/▽ bewegen Sie sich zwischen den einzelnen Symbolen. Wählen Sie ein Symbol, aktivieren Sie die Funktion mit der Taste ← Falls die Funktion über ein Untermenü verfügt, können Sie sich mit den Tasten △ zwischen den einzelnen Optionen bewegen; mit der Taste ← wählen Sie die gewünschte Funktion anschließend aus. Einstellungen nehmen Sie mit den Tasten △ oder √r, drücken Sie zum Speichern ↙
3. Mit der Taste ◀ bewegen Sie sich rückwärts durch die Untermenüs und verlassen das OSD.

Tabelle 2-2. OSD-Funktionen

OSD-Symbol im Hauptmenü	Untermenü Beschreibung		Bedienelemente und Einstellungen
Basic settings (Basis-einstellungen)	Brightness (Helligkeit)	Zum Einstellen der Gesamthelligkeit.	Alle Eingänge
	Contrast (Kontrast)	Zum Einstellen des Kontrastes zwischen hellen und dunklen Bereichen.
	DCR	• Off (Aus) • On (Ein)
	Display mode (Anzigemodus)	• Standard • Game (Spiel) • Web (Internet) • Picture (Bild) • Movie (Film)
	Scaling mode (Skalierungsmodus)	• Full Screen (Vollbild) • Original AR (Originalformat)
	Over Drive (Übersteuerung)	• Off (Aus) • Level 1 (Stufe 1) (7 ms) • Level 2 (Stufe 2) (6 ms) • Level 3 (Stufe 3) (5 ms) • Level 4 (Stufe 4) (4 ms)
	FreeSync	• Auto • Off (Aus)
	HDR	• Auto • Off (Aus)
	Volume (Lautstärke)	Einstellregler (0 - 100)
Color settings (Farb-einstellungen)	Warm		Alle Eingänge
	Neutral
	Cool (Kühl)
	User (Benutzer)	• Red (Rot) • Green (Grün) • Blue (Blau)
	sRGB
	DCI-P3
Port settings (Anschluss-einstellungen)	Input Signal (Eingangssignal)	• Auto Switch Input (Automatischer Eingangswechsel) • USB-C • DP • HDMI1 • HDMI2	Alle Eingänge
	USB	• USB Charging (USB-Aufladung) • Smart Power (Intelligenter Betrieb) • Super USB-C Charging (Super-USB-C-Aufladung)
	DP select (DP-Auswahl)	DP 1.2 / DP 1.4
	Mirrored Power Button (Gespiegelte Ein-/Austaste)	• Off (Aus) • On (Ein)
Menu settings (Menü-einstellungen)	Information (Informationen)	Zeigt Modellnamen, Bildwiederholfrequenz und Details zum Gerät.In diesem Bildschirm können Sie keine Einstellungen ändern.	Alle Eingänge
	Language (Sprache)	Zur Auswahl der Sprache, in der Menüs angezeigt werden.Die ausgewählte Sprache wirkt sich nur auf die Sprache des Bildschirmmenüs (OSD) aus.Sie hat keinen Einfluss auf die Software, die auf dem Computer läuft.
	Reset All Settings (Alle Einstellungen rücksetzen)	• Cancel (Abbrechen)• Factory Reset (Werksrücksetzung)
	OSD timeout (OSD-Zeitüberschreitung)	Einstellregler (5 - 60)
	Menu Position (Menüposition)	Einstellregler 0 – 100 (H,V)
	Button Repeat Rate (Bildwiederhol-frequenz)	• Default (Standard)• Slow (Langsam)• Off (Aus)
	LED Indicator (LED-Anzeige)	• Off (Aus)• On (Ein)
	Transparency (Transparenz)	Einstellregler (0, 20, 40, 60, 80, 100)
	DDC/CI	• Off (Aus)• On (Ein)
*Die Verwendung von Stufe 3/Stufe 4 kann zu reduzierter Anzeigequalität führen, wenn schnell bewegliche Videografiken angezeigt werden.Nutzer sollten Stufe 3/Stufe 4 daraufhin prüfen, ob sie mit Anwendungen, die sie nutzen möchten, kompatibel sind.Schwaches Blaulicht: Die Anzeige nutzt ein Bildschirm mit schwachem Blaulicht. Erfüllt die Zertifizierung TÜV Rheinland Low Blue Light Hardware Solution mit bei Werksrücksetzung/Standardeinstellungen (schwaches Blaulicht = Standard, Helligkeit: 75 %, Kontrast: 75 %, CCT: Warm)

Unterstützten Anzeigemodus auswählen

Der Computer steuert, welchen Anzeigemodus der Monitor verwendet. Lesen Sie daher bitte in der Dokumentation Ihres Computers nach, wie Sie die Anzeigemodi ändern können.

Bildgröße, Position und Form können sich ändern, wenn der Anzeigemodus geändert wird. Dies ist normal und das Bild kann über die automatische Bildkonfigzration und die Bedienelemente neu angepasst werden.

Anders als Röhrenmonitore, die eine hohe Bildwiederholfrequenz benötigen, um ein flackerfreies Bild anzeigen zu können, arbeiten LCD- oder Flachbildschirme grundsätzlich flackerfrei.

Hinweis: Falls Ihr System zuvor mit einem CRT-Monitor genutzt wurde und der aktuell konfigurierte Anzeigemodus außerhalb des Bereichs dieses Monitors liegt, müssen Sie den CRT-Monitor möglicherweise vorübergehend erneut anschließen, bis Sie das System neu konfiguriert haben. Stellen Sie es vorzugsweise auf einen gängigen Anzeigemodus wie 1920 x 1080 bei 60 Hz ein.

Die nachstehend aufgeführten Anzeigemodi wurden bereits ab Werk optimal voreingestellt.

Tabelle 2-3. Werkseitig voreingestellte Anzeigemodi

1 720x400@70Hz

2 640x480@60Hz

3 640x480@75Hz

4 800x600@60Hz

5 800x600@75Hz

6 1024x768@60Hz

7 1024x768@75Hz

8 1152x864@75Hz

9 1280x1024@60Hz

10 1280x1024@75Hz

11 1366x768@60Hz

12 1440x900@60Hz

13 1600x1200@60Hz

14 1600x1200@70Hz

15 1680x1050@60Hz

16 1920x1080@60Hz

17 1920x1080@75Hz

18 2560x1440@60Hz

19 2560x1440@70Hz

Wissenswertes zur Energieverwaltung

Die Energieverwaltung wird aktiv, sobald der Computer feststellt, dass Sie Maus oder Tastatur über einen bestimmten Zeitraum nicht mehr benutzt haben. Es gibt unterschiedliche Energiesparzustände, die in der folgenden Tabelle beschrieben werden.

Am effektivsten ist es jedoch, dass Sie Ihren Monitor am Ende eines jeden Arbeitstages abschalten – und immer dann, wenn Sie ihn längere Zeit nicht verwenden werden.

Tabelle 2-4. Betriebsanzeige

Zustand Betriebsanzeige Bildschirm Wiederaufnahme des Betriebs
Ein Weiß Normal
Bereitschaft/Ruhezustand	Orange Schwarz		Taste drücken oder Maus bewegen.Es könnte erneut eine leichte Verzögerung auftreten.Hinweis: Der Monitor wechselt auch dann in den Bereitschaftsmodus, wenn kein Signal anliegt.
Aus Aus Schwarz			Drücken Sie zum Einschalten die Ein-/Austaste Es kann einen kleinen Moment dauern, bis das Bild wieder erscheint.

Monitor richtig pflegen

Denken Sie daran, die Stromversorgung abzuschalten, bevor Sie jegliche Wartungsarbeiten an Ihrem Monitor ausführen.

Niemals:

• Wasser oder sonstige Flüssigkeiten direkt auf Ihren Monitor gelangen lassen.
• Lösungsmittel oder Scheuermittel verwenden.
• Leicht entflammbare Substanzen zum Reinigen Ihres Monitors oder anderer Elektrogeräte verwenden.
• Den Anzeigebereich Ihres Monitors mit scharfen oder scheuernden Gegenständen berühren. Solche Berührungen können bleibende Schäden an Ihrem Bildschirm verursachen.
• Reinigungsmittel verwenden, die Antistatik-Lösungen oder ähnliche Zusätze enthalten. Solche Mittel können die Beschichtung des Anzeigebereiches beschädigen.

Grundsätzlich:

• Ein weiches Tuch leicht mit Wasser anfeuchten und damit sanft über Gehäuse und Bildschirm wischen.
• Fettflecken oder Fingerabdrücke mit einem feuchten Tuch und einer geringen Menge eines milden Reinigungsmittels entfernen.

Monitorbasis und Ständer abnehmen

Schritt 1: Platzieren Sie den Monitor auf einem weichen, ebenen Untergrund.

Schritt 2: Halten Sie die Ständerfreigabetaste gedrückt.

Schritt 3: Heben Sie den Ständer an und vom Monitor ab.

Schauen Sie in die Dokumentation, die mit dem Wandmontagesatz geliefert wurde. Zur Vorbereitung auf die Wandmontage führen Sie bitte die folgenden Schritte aus:

Schritt 1: Überzeugen Sie sich davon, dass der Monitor abgeschaltet ist, anschließend ziehen Sie den Netzstecker.

Schritt 2: Legen Sie den LCD-Monitor mit der Bildschirmfläche nach unten auf ein Handtuch oder eine Decke.

Schritt 3: Entfernen Sie Basis und Ständer vom Monitor; beachten Sie „Monitorbasis und Ständer abnehmen“ auf Seite 2-9.

Schritt 4: Bringen Sie die Montagehalterung aus dem VESA-kompatiblen Wandmontageset. (Abstand 100 x 100 mm) an, die Art der VESA-Montageschraube ist M4 x 10 mm.

Schritt 5: Fixieren Sie den Monitor an der Wand, halten Sie sich dabei an die mit dem Wandmontageset gelieferten Anweisungen. Nur zur Anwendung mit einer UL-gelisteten Wandmontagehalterung; minimale Belastbarkeit: 8kg

Hinweis:

Bei Verwendung eines flexiblen Arms darf der Monitor maximal um 5 Grad nach unten geneigt werden.

Kapitel 3. Referenzinformationen

Dieser Abschnitt enthält Monitorspezifikationen, Anweisungen zur manuellen Installation des Treibers und Hinweise zur Problemlösung.

Technische Daten

Tabelle 3-1. Technische Daten, Modell: 66ED-UAC1-WW

Abmessungen Tiefe 1	86,94 mm
	Höhe 479,64 mm
	Breite 613,40 mm
Fuß Neigbar Bereich:	-5	°~22°
VESA-Halterung Unt	erstützt 100 mm x 100 mm
Bild Sichtbare Bildgrö	ße 684,7 mm
	Maximale Höhe 596,74 mm
	Maximale Breite 335,66 mm
	Pixelabstand 0,2331 mm
Netzteilmodell	Modell	PA-1151-15LA/ ADP150BH BA
	Marke	Lenovo
	Nennangaben	Eingang: 100 – 240 V Wechselspannung, 50 – 60 Hz, 2A Ausgang: 20 V ---, 7,5A
Stromverbrauch Hinweis: Angaben zur Stromversorgung gelten für die Kombination Monitor und Netzteil.	Max. Verbrauch 150 W (mit 90-W-Ausgabe)
	Typischer Verbrauch	26 W
	USB Type-C PDO	PDO: 5 V/3 A; 9 V/3 A;15 V/3 A; 20 V/3,25 A (intelligente Abschaltung) PDO: 5 V/3 A; 9 V/3 A; 15 V/3 A; 20 V/4,5 A (intelligente Abschaltung)
Videoeingang (DP) (digital)	Schnittstelle	DP
	Eingangssignal	VESA-TMDS (Panel LinkTM)/DP
	Horizontalaufösung	2560 Pixel (maximal)
	Vertikalaufösung	1440 Zeilen (maximal)
	Taktfrequenz	340 MHz
Videoeingang (HDMI) (digital)	Schnittstelle	HDMI
	Eingangssignal	VESA TMDS (Panel LinkTM)/HDMI
	Horizontalaufösung	2560 Pixel (maximal)
	Vertikalaufösung	1440 Zeilen (maximal)
	Taktfrequenz	340 MHz
Kommunikation	VESA DDC/CI
Unterstützte Anzigemodi	Horizontalfrequenz 30 KHz - 120 KHz (HDMI)120 KHz - 120 KHz (DP/Typc-C)
	Vertikalfrequenz 48 Hz - 75 Hz
	Max. Auflösung 2560 x 1440 bei 60Hz
Temperatur Betrieb 0	bis 40 °C
	Lagerung -20 bis 60 °C
	Transport -20 bis 60 °C
Feuchtigkeit Betrieb 8		% bis 80 %, nicht kondensierend
	Lagerung 5 % bis 95 %, nicht kondensierend
	Transport 5 % bis 95 %, nicht kondensierend

Problemlösung

Falls einmal ein Problem beim Einstellen oder beim Betrieb Ihres Monitors auftauchen sollte, können Sie dies eventuell selbst lösen. Probieren Sie zunächst die hier vorgeschlagenen Lösungen, ehe Sie sich an Ihren Händler oder an Lenovo wenden.

Tabelle 3-2. Problemlösung

Problem Mögliche	Ursache Empfohlene Maßnahme Referenz
Der Text „Bereichs-überschreitung“ wird am Bildschirm angezeigt, die Betriebsanzeige blinkt weiß.	Das System ist auf einen Anzeigemodus eingestellt, der nicht vom Monitor unterstützt wird.	Falls Sie einen altenMonitor durch Ihren neuen Flachbildschirm ersetzen, schließen Sie den altenMonitor erneut an und stellenSie einen Anzeigemodus ein, den Ihr neuerFlachbildschirm beherrscht.Wenn Sie mit Windows arbeiten, starten Sie dasSystem im abgesichertenModus neu und wählen einenvom Monitor unterstütztenAnzeigemodus.Falls diese Möglichkeitennicht funktionieren sollten,wenden Sie sich an einKundenzentrum.	„UnterstütztenAnzeigemodus auswählen“ auf Seite2-7
Die Bildqualitätist inakzeptabel	Das Videosignalkabel ist nicht richtig zwischenMonitor und Grafikkarte angeschlossen.	Achten Sie darauf, das Kabel richtig und wackelfrei an Grafikkarte und Monitoranzuschließen.	„Monitoranschließen und einschalten“ aufSeite 1-3
	Die Farbeinstellungen sind möglicherweise nicht korrekt.	Wählen Sie eine andereFarbeinstellung aus dem OSD-Menü.	„Monitordarstellung anpassen“ auf Seite2-3
	Die automatischeBildeinstellung wurde nicht durchgeführt.	Führen Sie die automatischeBildeinstellung durch.	„Monitordarstellung anpassen“ auf Seite2-3
DieBetriebsanzeige leuchtet nicht, es wird kein Bild angezeigt.	Der Monitor ist nicht eingeschaltet.Das Stromkabel ist lose oder nicht angeschlossen.Die Steckdose führt keinen Strom.	Achten Sie darauf, das Stromkabel richtig anzuschließen.Achten Sie darauf, dass die Steckdose Strom führt.Schalten Sie den Monitor an.Probieren Sie ein anderes Stromkabel.Probieren Sie eine andere Steckdose.	„Monitoranschließen und einschalten“ aufSeite 1-3
Der Bildschirmist schwarz, die Betriebsanzeige leuchtet orange.	Der Monitor befindet sich im Bereitschaftsmodus/Ruhezustand.	Drücken Sie eine Taste an der Tastatur oder bewegen Sie die Maus, um den Monitor wieder einzuschalten.Überprüfen Sie die Energieverwaltungs-einstellungen Ihres Computers.	„Wissenswertes zur Energieverwaltung“ auf Seite 2-8

Problem Mögliche	Ursache Empfohlene Maßnahme Referenz
Die Betriebsanzeige leuchtet gelb, allerdings wird kein Bild angezeigt	Das Videosignalkabel ist lose oder von Grafikkarte oder Monitor abgezogen	Achten Sie darauf, dass Grafikkarte und Monitor korrekt über das Videokabel verbunden sind
	Monitorhelligkeit und Monitorkontrast sind auf niedrigste Stufe eingestellt.	Passen Sie die Helligkeits- und Kontrasteinstellungen über das OSD-Menü an.
Ein oder mehrere Pixel leuchten in der falschen Farbe.	Dies ist ein Phänomen, das bei LCD-Bildschirmen vorkommen kann. Es sollte die Anzeigequalität insgesamt nicht beeinträchtigen	Falls mehr als fünf Pixel in den falschen Farben leuchten sollten, wenden Sie sich den Kundendienst
• Linien in Text erscheinen verschwommen, Bilder erscheinen unscharf • Es wandern horizontale oder vertikale Streifen durch das Bild.	• Die Bildeinstellung wurde nicht optimiert.• Die Anzeigeeigenschaften Ihres Systems wurden nicht optimiert.	Passen Sie die Auflösung an Ihrem System auf die native Auflösung dieses Monitors an: HDMI : 2560 x 1440 / 60 Hz DP : 2560 x 1440 / 60 Hz.
		Führen Sie die automatische Bildeinstellung durch.Wenn die automatische Bildeinstellung nicht hilft, führen Sie eine manuelle Anpassung durch.
		Wenn Sie mit der nativen Auflösung arbeiten, können Sie das Bild durch die Anpassung der Einstellung Punkte pro Zoll (dpi) an Ihrem System noch weiter verbessern.

Monitortreiber manuell installieren

Monitortreiber unter Windows 10 installieren

Um die Plug and Play-Funktion von Microsoft Windows 10 zu verwenden, führen Sie bitte Folgendes aus:

1. Schalten Sie den Computer und sämtliche angeschlossenen Geräte aus.
2. Überzeugen Sie sich davon, dass der Monitor richtig angeschlossen ist.
3. Schalten Sie zuerst den Monitor und dann den Computer ein. Warten Sie, bis das Windows-10-Betriebssystem komplett geladen ist.
4. Suchen Sie auf der Lenovo-Webseite (http://support.lenovo.com/docs/Q27h_20) den entsprechenden Monitortreiber und laden Sie ihn auf den PC herunter, mit dem dieser Monitor verbunden ist (z. B. einem Desktop-Computer).
5. Bewegen Sie die Maus am Desktop in die linke untere Bildschirmecke, rechtsklicken Sie dann auf Control Panel (Systemsteuerung), doppelklicken Sie dann auf das Symbol Hardware and Sound (Hardware und Sound) und klicken Sie anschließend auf Display (Anzige).
6. Klicken Sie auf den Eintrag Change the display settings (Anzeigeeinstellungen ändern).
7. Klicken Sie auf die Schaltfläche Advanced Settings (Erweiterte Einstellungen).
8. Klicken Sie auf das Register Monitor.
9. Klicken Sie auf die Schaltfläche Properties (Eigenschaften).
10. Klicken Sie auf das Register Driver (Treiber).
11. Klicken Sie auf Update Driver (Treiber aktualisieren). Anschließend klicken Sie auf Browse the computer to find the driver program (Auf dem Computer nach Treibersoftware suchen).
12. Wählen Sie Pick from the list of device driver program on the computer (Aus einer Liste von Gerätetreibern auf dem Computer auswählen).
13. Klicken Sie auf die Schaltfläche Hard Disk (Datenträger). Wählen Sie nach Anklicken von Browse (Durchsuchen) den folgenden Pfad: X:\Monitor Drivers\Windows 10 (dabei meint X das Laufwerk, auf dem sich der heruntergeladene Treiber befindet (z. B. einem Desktop-Computer)).
14. Wählen Sie die Datei „lenq27h-20.inf“, klicken Sie auf die Open (Öffnen)-Schaltfläche. Klicken Sie auf die Schaltfläche OK.
15. Wählen Sie im neuen Fenster LEN Q27h-20 und klicken auf Next (Weiter).
16. Nach Abschluss der Installation sollten Sie alle heruntergeladenen Dateien löschen und alle Fenster schließen.
17. Starten Sie das System neu. Das System wählt automatisch die maximale Bildwiederholfrequenz und passende Farbprofile.

Hinweis: Anders als bei Röhrenmonitoren wird die Darstellungsqualität bei LCD-Bildschirmen durch eine höhere Bildwiederholfrequenz nicht verbessert. Lenovo empfiehlt, entweder 2560 x 1440 bei einer Bildwiederholfrequenz von 60 Hz oder 640 x 480 bei einer Bildwiederholfrequenz von 60 Hz einzustellen.

Weitere Hilfe erhalten

Wenn Sie Ihr Problem dennoch nicht lösen können, wenden Sie sich bitte an das Lenovo-Kundencenter. Weitere Informationen zur Kontaktaufnahme mit dem Kundencenter finden Sie in Anhang A, „Service und Support“ auf Seite A-1.

Monitortreiber unter Windows 11 installieren

Um die Plug and Play-Funktion von Microsoft Windows 11 zu verwenden, führen Sie bitte Folgendes aus:

1. Schalten Sie den Computer und sämtliche angeschlossenen Geräte aus.
2. Überzeugen Sie sich davon, dass der Monitor richtig angeschlossen ist.
3. Schalten Sie zuerst den Monitor und dann den Computer ein. Warten Sie, bis das Windows-11-Betriebssystem komplett geladen ist.
4. Suchen Sie auf der Lenovo-Webseite (http://support.lenovo.com/docs/Q27h_20) den entsprechenden Monitortreiber und laden Sie ihn auf den PC herunter, mit dem dieser Monitor verbunden ist (z. B. einem Desktop-Computer).
5. Bewegen Sie die Maus am Desktop in die linke untere Bildschirmecke, rechtsklicken Sie dann auf Control Panel (Systemsteuerung), doppelklicken Sie dann auf das Symbol Hardware and Sound (Hardware und Sound) und klicken Sie anschließend auf Display (Anzeige).
6. Klicken Sie auf den Eintrag Change the display settings (Anzeigeeinstellungen ändern).
7. Klicken Sie auf die Schaltfläche Advanced Settings (Erweiterte Einstellungen).
8. Klicken Sie auf das Register Monitor.
9. Klicken Sie auf die Schaltfläche Properties (Eigenschaften).
10. Klicken Sie auf das Register Driver (Treiber).
11. Klicken Sie auf Update Driver (Treiber aktualisieren). Anschließend klicken Sie auf Browse the computer to find the driver program (Auf dem Computer nach Treibersoftware suchen).
12. Wählen Sie Pick from the list of device driver program on the computer (Aus einer Liste von Gerätetreibern auf dem Computer auswählen).
13. Klicken Sie auf die Schaltfläche Hard Disk (Datenträger). Wählen Sie nach Anklicken von Browse (Durchsuchen) den folgenden Pfad: X:\Monitor Drivers\Windows 11 (dabei meint X das Laufwerk, auf dem sich der heruntergeladene Treiber befindet (z. B. einem Desktop-Computer)).
14. Wählen Sie die Datei „lenq27h-20.inf“, klicken Sie auf die Open (Öffnen)-Schaltfläche. Klicken Sie auf die Schaltfläche OK.
15. Wählen Sie im neuen Fenster LEN Q27h-20 und klicken auf Next (Weiter).
16. Nach Abschluss der Installation sollten Sie alle heruntergeladenen Dateien löschen und alle Fenster schließen.
17. Starten Sie das System neu. Das System wählt automatisch die maximale Bildwiederholfrequenz und passende Farbprofile.

Hinweis: Anders als bei Röhrenmonitoren wird die Darstellungsqualität bei LCD-Bildschirmen durch eine höhere Bildwiederholfrequenz nicht verbessert. Lenovo empfiehlt, entweder 2560 x 1440 bei einer Bildwiederholfrequenz von 60 Hz oder 640 x 480 bei einer Bildwiederholfrequenz von 60 Hz einzustellen.

Weitere Hilfe erhalten

Wenn Sie Ihr Problem dennoch nicht lösen können, wenden Sie sich bitte an das Lenovo-Kundencenter. Weitere Informationen zur Kontaktaufnahme mit dem Kundencenter finden Sie in Anhang A, „Service und Support“ auf Seite A-1.

Anhang A. Service und Support

Die folgenden Informationen beziehen sich auf den technischen Kundendienst, den Sie innerhalb der Garanticzeit oder während der gesamten Betriebslebenszeit des Produktes in Anspruch nehmen können. Die vollständigen Lenovo-Garantiebedingungen finden Sie in der Erklärung zur eingeschränkten Garantic.

Produkt registrieren

Nach der Registrierung profitieren Sie sowohl von Produktservices und Aktualisierungen als auch von kostenlosem oder reduziertem Computerzubehör und Dokumenten. Besuchen Sie: http://www.lenovo.com/support

Technischer Online-Kundendienst

Technischer Online-Support ist während der Lebensdauer Ihres Produktes über die Lenovo-Support-Webseite unter http://www.lenovo.com/support verfügbar

Während der Garantiedauer können Sie einen Produktaustausch oder den Austausch defekter Komponenten in Anspruch nehmen. Darüber hinaus ist es möglich, einen Vor-Ort-Service zu nutzen, falls Ihr Produkt in einem Lenovo-Computer installiert ist. Unsere Mitarbeiter des technischen Kundendienstes helfen Ihnen gerne, die beste Alternative zu finden.

Telefonischer technischer Kundendienst

Unser Kundendienstzentrum unterstützt Sie bis zu 90 Tage nach Beendigung der Marktpräsenz eines Produktes auch weiterhin bei Installation und Konfiguration. Nach Ablauf dieser Zeit wird die Unterstützung eines solchen Produktes eingestellt oder ist – nach Lenovos Ermessen – auch weiterhin gegen Gebühr möglich. Ergänzende Unterstützung ist ebenfalls gegen Schutzgebühr möglich. Bevor Sie sich an einen Mitarbeiter des technischen Kundendienstes wenden, sorgen Sie bitte dafür, dass die folgenden Informationen zur Hand sind:Name und Artikelnummer des Produktes, Kaufbeleg, Computerhersteller/-modell/-scriennummer und -anleitung, exakter Wortlaut von Fehlermeldungen, Problembeschreibung, Informationen zur Hardware- und Softwarekonfiguration Ihres Systems. Es kann vorkommen, dass unsere technischen Kundendienstmitarbeiter das Problem mit Ihnen am Computer durchgehen möchten. Telefonnummern können sich ohne Vorankündigung ändern. Die aktuellsten Telefonnummern des Lenovo-Kundendienstes finden Sie immer unter: http://www.lenovo.com/support

Land oder Region Telefonnummer
China 400-990-8888
Südafrika 800982393
Argentinien 0800-444-24.522 (Spanisch)
Australien 1300-557-073
Österreich 800295730 (Deutsch)
Belgien 80076524 (Französisch, Niederländisch)
Bolivien 800-100-764 (Spanisch)

Anhang B. Hinweise

Lenovo bietet die in diesem Dokument erwähnten Produkte, Dienste oder Funktionen möglicherweise nicht in allen Ländern an. Wenden Sie sich an Ihren örtlichen Lenovo-Repräsentanten, wenn Sie erfahren möchten, welche Produkte und Services derzeit in Ihrer Region angeboten werden. Jegliche Referenz auf ein Produkt, Programm oder einen Dienst von Lenovo soll weder behaupten noch implizieren, dass ausschließlich dieses Produkt, Programm oder der Dienst von Lenovo verwendet werden können. Sie können stattdessen jegliche funktional gleichwertigen Produkte, Programme oder Dienste verwenden, sofern diese nicht in Konflikt mit Lenovos Rechten am geistigen Eigentum stehen. Es liegt jedoch in der Verantwortung des Benutzers, die Eignung des Einsatzes anderer Produkte, Programme und Dienste zu beurteilen und zu überprüfen.

Lenovo kann Patentansprüche oder schwebende Patentansprüche hinsichtlich der in diesem Dokument beschriebenen Gegenstände innehaben. Die Ausgabe dieses Dokumentes verleiht Ihnen keinerlei Lizenzrechte an diesen Patenten. Sie können Lizenzanfragen schriftlich an folgende Adresse stellen:

Lenovo stellt diese Publikation wie besehen zur Verfügung, ohne jegliche ausdrückliche oder implizite Garantien, u. a. implizierter Garantien bezüglich der Nichtverletzung von Gesetzen, allgemeinen Gebrauchstauglichkeit oder Eignung zu einem bestimmten Zweck.

Einige Jurisdiktionen erlauben keinen Ausschluss ausdrücklicher oder implizierter Garantien bei bestimmten Transaktionen; in diesen Fällen gilt die oben genannte Erklärung für Sie nicht.

Diese Publikation kann technische Ungenauigkeiten oder typografische Fehler enthalten. Die hierin enthaltenen Informationen werden periodisch überarbeitet; diese Änderungen werden in neue Ausgaben dieser Publikation aufgenommen. Lenovo kann jederzeit und ohne Vorankündigung Verbesserungen und/oder Änderungen an dem/den Produkt(en) und/oder dem/den Programm(en) vornehmen, die in dieser Publikation beschrieben werden.

Die in diesem Dokument beschriebenen Produkte sind nicht für den Einsatz in Implantations- oder sonstigen lebenserhaltenden Anwendungen vorgesehen, bei denen Fehlfunktionen zu Verletzungen oder zum Tode von Personen führen können. Die in diesem Dokument enthaltenen Informationen wirken sich nicht auf Produktspezifikationen oder Gewährleistungen hinsichtlich Lenovo-Produkten aus. Kein Teil dieses Dokumentes darf als ausdrückliche oder implizierte Lizenz oder Schadensersatzgrundlage hinsichtlich der geistigen Eigentumsrechte von Lenovo oder Dritten ausgelegt werden. Sämtliche in diesem Dokument enthaltenen Informationen wurden unter bestimmten Umgebungsbedingungen gewonnen und dienen Illustrationszwecken. Die erzielten Ergebnisse können unter anderen Betriebsbedingungen abweichen.

Lenovo kann jegliche von Ihnen übermittelten Informationen auf beliebige, von Lenovo als angemessen erachtete, Weise verwenden oder verteilen, ohne dass sich daraus Ihnen gegenüber eine Verpflichtung ergibt.

Jegliche Referenzen in dieser Publikation auf Lenovo-ferne Internetseiten werden lediglich aus Annehmlichkeitsgründen zur Verfügung gestellt und stellen auf keine Weise eine Empfehlung solcher Internetseiten dar. Die Inhalte solcher Internetseiten sind nicht Teil der Materialien dieses Lenovo-Produkts, die Nutzung solcher Internetseiten geschieht auf Ihr eigenes Risiko.

Jegliche hierin enthaltenen Leistungsdaten wurden unter kontrollierten Bedingungen ermittelt. Aus diesem Grund können die unter anderen Betriebsbedingungen erzielten Ergebnisse deutlich abweichen. Einige Messungen können bei in der Entwicklung befindlichen Systemen vorgenommen worden sein, es besteht keine Gewährleistung, dass mit allgemein verfügbaren Systemen dieselben Ergebnisse erzielt werden. Ferner kann es sich bei manchen Messwerten um durch Extrapolation ermittelte Schätzungen handeln. Die tatsächlichen Ergebnisse können abweichen. Nutzer dieses Dokumentes sollten die Anwendungsdaten hinsichtlich ihrer spezifischen Umgebung überprüfen.

Hinweise zum Recycling

Lenovo möchte Besitzer von IT-Geräten anregen, Altgeräte auf vernünftige und verantwortungsbewusste Weise zu entsorgen. Lenovo bietet eine Vielzahl von Programmen und Diensten, die Sie beim Recycling Ihrer gebrauchten IT-Produkte unterstützen. Informationen zum Recycling von Lenovo-Produkten finden Sie hier:

http://www.lenovo.com/recycling

環境配慮に関して

Sammeln und Recyceln von nicht mehr benötigten Lenovo-Computern und -Monitoren

Wenn Sie Angestellter eines Unternehmens sind und einen Lenovo-Computer oder -Bildschirm entsorgen müssen, der Eigentum des Unternehmens ist, muss die Entsorgung gemäß dem Gesetz zur Förderung der effektiven Nutzung von Ressourcen (Law for Promotion of Effective Utilization of Resources) erfolgen. Computer und Monitore gelten als Industrieabfall und sollten stets über einen von Ihrer örtlichen Stadtverwaltung autorisierten Dienstleister zur Entsorgung von Industrieabfällen entsorgt werden. In Übereinstimmug mit dem Gesetz zur Förderung der effektiven Nutzung von Ressourcen (Law for Promotion of Effective Utilization of Resources) bietet Lenovo Japan über dessen PC-Sammel- und Recycling-Dienste die Sammlung, Wiederverwertung und das Recycling nicht mehr benötigter Computer und Bildschirme. Einzelheiten finden Sie auf der Lenovo-Webseite unter https://www.lenovo.com/jp/ja/services_warranty/recycle/pcrecycle/. Gemäß Vorschriften zur Förderung der nachhaltigen Nutzung von Ressourcen wurde am 1.10.2003 mit der Sammlung und dem Recycling von in Haushalten genutzten Computern und Monitoren durch den Hersteller begonnen. Dieser Service wird kostenlos für in Haushalten genutzte Computer angeboten, die nach dem 1.10.2003 erworben wurden. Einzelheiten finden Sie auf der Lenovo-Webseite unter https://www.lenovo.com/jp/ja/services_warranty/recycle/personal/.

Entsorgung von Lenovo-Computerkomponenten

Einige in Japan vertriebene Lenovo-Computerprodukte können teilweise aus Komponenten bestehen, die Schwermetalle oder andere für die Umwelt gefährliche Substanzen enthalten. Verwenden Sie zur sachgemäßen Entsorgung und Wiederverwertung von Komponenten wie Leiterplatinen oder gedruckten Schaltungen die oben beschriebenen Methoden zur Sammlung und Wiederverwertung nicht mehr benötigter Computer und Bildschirme.

Marken

Die folgenden Begriffe sind Marken von Lenovo in den Vereinigten Staaten, anderen Ländern oder beides:

Lenovo

Das Lenovo-Logo

ThinkCentre

ThinkPad

ThinkVision

Microsoft, Windows und Windows NT sind Marken der Microsoft-Unternehmensgruppe. Sonstige Firmen-, Produkt- oder Servicenamen können Marken oder Servicemarken von Dritten sein.

Netzkabel oder Netzteile

Verwenden Sie nur vom Produkthersteller angebotene Netzkabel und Netzteile. Verwenden Sie das Netzkabel nicht für andere Geräte.

Veröffentlichte Informationen Wert und Präzision Einheit
Name oder Handelsmarke des Herstellers, kommerzielle Registrierungsnummer und Anschrift	Lenovo (Beijing) Limited -
Modellidentifikator 1. ADP-150BH B
2. PA-1151-15 - V
Eingangsspannung 100-240 V
Eingangsnetzfrequenz 50-60 Hz
Ausgangsspannung 20 V Gleichspannung V
Ausgangsstrom 7,5	A
Ausgangsleistung	150	W
Durchschnittliche aktive Effizienz	89	%
Leistungsaufnahme ohne Last	0,21	W

Netzteilerkennung

Durch Verwendung eines nicht für Ihren Monitor konzipierten Netzteils zeigt das OSD möglicherweise eine Alarmmeldung am Bildschirm an.

Netzteile	Ausgangsspannung/-strom	Alarmmeldung	Monitorverhalten
45 W	20 V / 2,25A	Das von Ihnen verwendete Netzteil kann den Monitor nicht mit genügend Strom versorgen. Eine Liste der geeigneten Netzteile entnehmen Sie bitte der Bedienungsanleitung Ihres Monitors.	Zeigt eine nicht entfernbare Alarmmeldung und die Bildschirmanzeige ist nicht erlaubt.
65 W	20 V / 3,25A
90 W	20 V / 4,50A
120 W	20 V / 6,00A
135 W	20 V / 6,75A
150 W	20 V / 7,50A		Funktioniert normal und die Bildschirmanzeige ist erlaubt.
170 W	20 V / 8,50A
