Produkttyp	Flachbildschirm
Marke	Lenovo
Modell	ThinkVision T24d-30
Bildschirmdiagonale	24 Zoll (61 cm)
Auflösung	1920 x 1080 (Full HD)
Paneltyp	IPS
Seitenverhältnis	16:9
Helligkeit	250 cd/m²
Kontrastverhältnis	1000:1
Reaktionszeit	6 ms (Grau zu Grau)
Blickwinkel	178° horizontal / 178° vertikal
Anschlüsse	1x VGA, 1x DVI, 1x DisplayPort, 4x USB 3.0
Ergonomie	Höhenverstellbar (150 mm), Neigung (-5° bis 30°), Schwenkbar (±45°), Pivot (90°)
VESA-Halterung	100 x 100 mm
Stromverbrauch	Typisch 18 W, max 35 W, Standby <0,5 W
Gewicht (mit Standfuß)	ca. 5,5 kg
Gewicht (ohne Standfuß)	ca. 3,5 kg
Abmessungen (mit Stand)	539,4 x 544,2 x 205,0 mm
Lieferumfang	Netzkabel, VGA-Kabel, USB-Kabel, Kurzanleitung, CD
Garantie	3 Jahre
Energieeffizienzklasse	E
Reinigung und Pflege	Bildschirm mit weichem, trockenem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden. Lüftungsschlitze regelmäßig entstauben.
Sicherheitshinweise	Nicht in der Nähe von Wasser oder Wärmequellen aufstellen. Gerät nur an geerdete Steckdosen anschließen. Bei Beschädigung sofort Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	Netzteil extern, Ersatzteile über Lenovo Service erhältlich. Reparaturen nur durch autorisiertes Fachpersonal.
Allgemeine Informationen	Bedienungsanleitung als PDF auf der Lenovo-Website verfügbar. Für weitere Fragen den Kundendienst kontaktieren.

Häufig gestellte Fragen - ThinkVision T24d-30 LENOVO

Wie reinige ich den Bildschirm richtig?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken kann das Tuch leicht angefeuchtet werden. Keine aggressiven Reinigungsmittel oder Scheuermittel verwenden.

Welche Auflösung wird vom ThinkVision T24d-30 unterstützt?

Die native Auflösung beträgt 1920 x 1080 (Full HD). Andere Auflösungen werden hochskaliert.

Wie stelle ich die Helligkeit ein?

Über die On-Screen-Display (OSD)-Menüs, die mit den Tasten am Monitor aufgerufen werden. Navigieren Sie zu 'Helligkeit' und passen Sie den Wert an.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor ist VESA-kompatibel (100 x 100 mm). Verwenden Sie eine geeignete Wandhalterung. Beachten Sie die Tragfähigkeit.

Welche Anschlüsse sind am Monitor vorhanden?

Der Monitor verfügt über 1x VGA, 1x DVI, 1x DisplayPort und 4x USB 3.0 (1 upstream, 4 downstream).

Wie kann ich die Höhe des Monitors verstellen?

Der Standfuß ermöglicht eine Höhenverstellung von 150 mm. Drücken Sie den Monitor nach unten oder ziehen Sie ihn nach oben, bis die gewünschte Position erreicht ist.

Was tun, wenn kein Signal angezeigt wird?

Überprüfen Sie die Kabelverbindungen und stellen Sie sicher, dass der richtige Eingang am Monitor ausgewählt ist. Testen Sie ein anderes Kabel oder Gerät.

Ist der Monitor energieeffizient?

Der Monitor hat die Energieeffizienzklasse E und einen typischen Stromverbrauch von 18 W. Im Standby verbraucht er weniger als 0,5 W.

Wie lange ist die Garantie für den ThinkVision T24d-30?

Lenovo gewährt eine 3-jährige Garantie auf den Monitor. Die Garantiebedingungen finden Sie in der Bedienungsanleitung oder auf der Lenovo-Website.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht als PDF-Download auf der Lenovo Support-Website zur Verfügung. Sie können sie auch über den QR-Code auf der Verpackung abrufen.

BEDIENUNGSANLEITUNG ThinkVision T24d-30 LENOVO

Gerätetypen: 63FFMAR1WW

Thinkvision 124d-36 Bedienungsanleitung Gerätetypen: 63FFMAR1WW Thi n

Produktnummern

A24240WT0

63FFMAR1WW

Erste Ausgabe (April 2024)

LENOVO-Produkte, -Daten, -Computersoftware und -Services werden exklusiv unter Einsatz privater Mittel entwickelt und an Regierungsstellen als Handelsgüter mit begrenzten und eingeschränkten Nutzungs-, Reproduktions- und Offenlegungsrechten gemäß 48 C.F.R. 2.101 verkauft.

HINWEIS ZU BEGRENZTEN UND EINGESCHRÄNKTEN RECHTEN: Falls Produkte, Daten, Computersoftware oder Dienste gemäß „General Services Administration (GSA)“-Vertrag geliefert werden, unterliegen Verwendung, Reproduktion und Offenlegung den unter Vertragsnummer GS-35F-05925 festgelegten Beschränkungen.

Inhalt

Sicherheitsinformationen ...... iv

Allgemeine Sicherheitshinweise....iv

Kapitel 1. Erste Schritte....1-1

Lieferumfang 1-1

Wichtige Hinweise 1-2

Produktübersicht....1-3

Monitor aufstellen und anschließen 1-5

Produkt registrieren 1-9

Kapitel 2. Monitor einstellen und verwenden ......2-1

Ergonomie und Bedienbarkeit....2-1

Monitordarstellung anpassen....2-3

Unterstützten Anzeigemodus auswählen....2-8

Wissenswertes zur Energieverwaltung 2-9

Monitor richtig pflegen....2-10

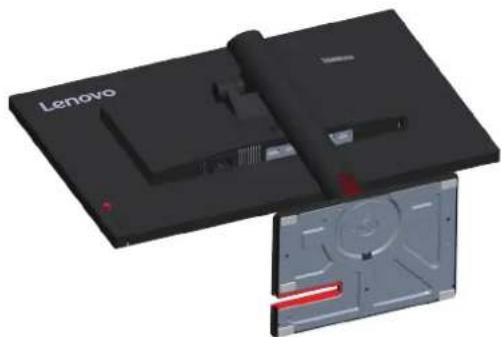

Monitorbasis und Ständer abnehmen 2-10

Wandmontage (optional)....2-10

Kapitel 3. Referenzinformationen .... 3-1

Technische Daten 3-1

Problemlösung....3-3

Monitortreiber manuell installieren....3-5

Serviceinformationen 3-6

Anhang A. Service und Support ...... A-1

Produkt registrieren ...... A-1

Technischer Online-Kundendienst ...... A-1

Telefonischer technischer Kundendienst ...... A-1

Anhang B. Hinweise....B-1

Hinweise zum Recycling......B-2

Marken B-3

Netzkabel oder Netzteile B-3

Sicherheitsinformationen

Allgemeine Sicherheitshinweise

Tipps zur sicheren Nutzung Ihres Computers finden Sie unter: http://www.lenovo.com/safety

Lesen Sie die Sicherheitshinweise, bevor Sie das Gerät installieren.

Das Gerät wiegt 5,14 kg

Kapitel 1. Erste Schritte

Diese Bedienungsanleitung bietet dem Benutzer detaillierte

Bedienungsanweisungen. Eine Übersicht zur Schnelleinrichtung mit knappen Informationen finden Sie auf dem Einrichtungsposter.

T24d-30 unterstützt Lenovo Accessories and Display Manager - ThinkColour.

Lieferumfang

Das Produktpaket sollte die folgenden Komponenten enthalten:

• Informationsblatt
• Flachbildschirm
• Netzkabel
• DP-Kabel (optional)
  • HDMI-Kabel (optional)
• USB 3.0-Kabel
• Monitorfuß
  • Fuß

*: Abhängig von zahlreichen Faktoren, wie der Verarbeitungsleistung von Peripheriegeräten, Dateiattributen und anderen Faktoren in Verbindung mit Systemkonfiguration und Betriebsumgebungen, variiert die tatsächliche Übertragungsrate verschiedener USB-Anschlüsse an diesem Gerät und ist üblicherweise langsamer als die durch entsprechende USB-Spezifikationen definierten Datenraten: - 5 Gbit/s für USB 3.1 Gen. 1; 10 Gbit/s für USB 3.1 Gen. 2 und 20 Gbit/s für USB 3.2.

Wichtige Hinweise

Schauen Sie sich zur Montage und Aufstellung Ihres Monitors bitte die nachstehenden Abbildungen an.

Hinweis: Versuchen Sie, die Anzeigefläche des Monitors möglichst nicht zu berühren. Die Anzeigefläche besteht aus Glas und kann durch rohe Behandlung und übermäßigen Druck beschädigt werden.

1. Nehmen Sie das obere Polster und das Zubehör heraus.

2. Montieren Sie den Ständer an der Vertiefung des Monitors.

3. Stecken Sie die drei Riegel am oberen Teil des Ständers in die Kerbe an der Rückseite des Monitors.

4. Drücken Sie den Ständer nach unten, bis er einrastet.

5. Stecken Sie die Basis in Richtung des Ständers und ziehen Sie die Rändelschraube fest.

6. Stellen Sie den Monitor vorsichtig mit beiden Händen auf.

Hinweis: Wenn Sie eine VESA-Halterung verwenden möchten, lesen Sie bitte unter „Wandmontage (optional)“ auf Seite 2-10 nach.

Produktübersicht

In diesem Abschnitt erfahren Sie, wie Sie den Monitor in die richtige Position bringen, die Bedienelemente verwenden und die Kabelschloss-Öffnung zur Sicherung Ihres Monitors nutzen.

Einstellmöglichkeiten

Neigbar

Bitte entnehmen Sie den Neigungswinkel beispielhaft der nachstehenden Abbildung.

Schwenkbar

Mit dem integrierten Sockel können Sie den Monitor durch Neigen und Schwenken auf einen möglichst angenehmen Betrachtungswinkel einstellen.

Höhenverstellbar

Zur Höhenanpassung müssen Sie den Monitor nach unten drücken oder anheben.

Monitor

• Passen Sie die Bildschirmposition an, bevor Sie den Monitor drehen. (Achten Sie darauf, den Monitor bis zum höchsten Punkt zu kippen; er neigt sich um 23,5° nach hinten.)
• drehen Sie den Monitor dann im Uhrzeigersinn, bis er bei 90 ° stoppt.

Monitor-Bedienelemente

Das Tastenfeld an der rückseitigen Abdeckung bietet Zugriff auf verschiedene Funktionen.

Weitere Hinweise zum Einsatz dieser Bedienelemente finden Sie unter „Monitordarstellung anpassen“ auf Seite 2-3.

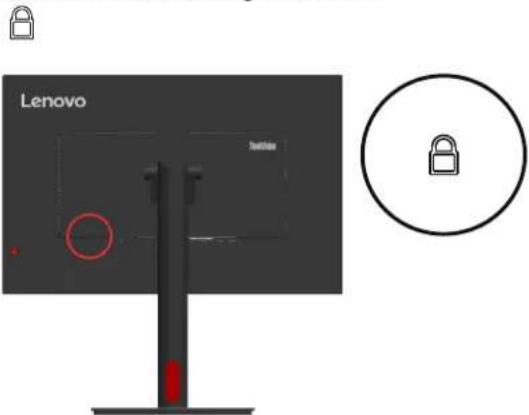

Kabelschloss-Öffnung

An der Rückseite Ihres Monitors befindet sich eine Öffnung, an der Sie ein Kabelschloss befestigen können.

Monitor aufstellen und anschließen

Dieser Abschnitt erklärt Ihnen, wie Sie den Monitor richtig aufstellen und anschließen.

Monitor anschließen und einschalten

Hinweis: Achten Sie darauf, vor Durchführung dieses Verfahrens die „Sicherheitsinformationen“ auf Seite iv zu lesen.

1. Schalten Sie Ihren Computer und alle daran angeschlossenen Geräte aus, ziehen Sie den Netzstecker des Computers.

1. Schließen Sie die Kabel gemäß den nachstehenden Symbolen an.

1. Computeranschluss per DisplayPort.

Für andere Regionen empfiehlt Lenovo Kunden, die das DP-Kabel an ihrem Monitor nutzen müssen, das „Lenovo-DisplayPort-zu-DisplayPort-Kabel 0A36537“ unter www.lenovo.com/support/monitoraccessories zu kaufen.

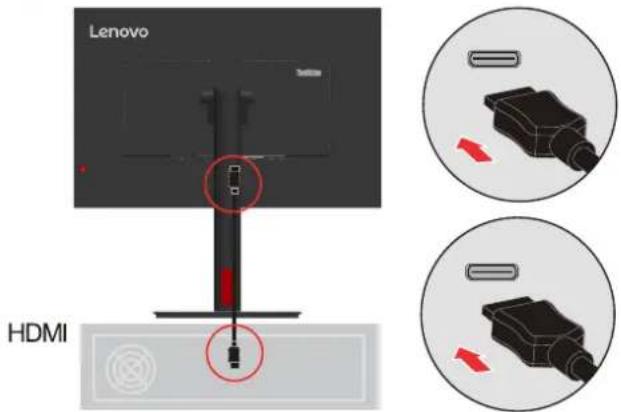

1. Computeranschluss per HDMI.

Lenovo empfiehlt Kunden, die den HDMI-Eingang an ihrem Monitor nutzen müssen, das „Lenovo-HDMI-zu-HDMI-Kabel OB47070“ unter www.lenovo.com/support/monitoraccessories zu kaufen.

HDMI

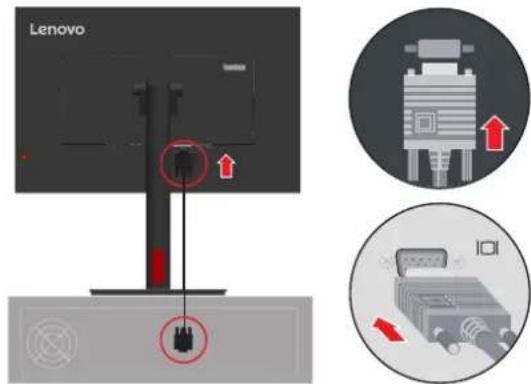

1. Computeranschluss über analoges Signalkabel.

|0|

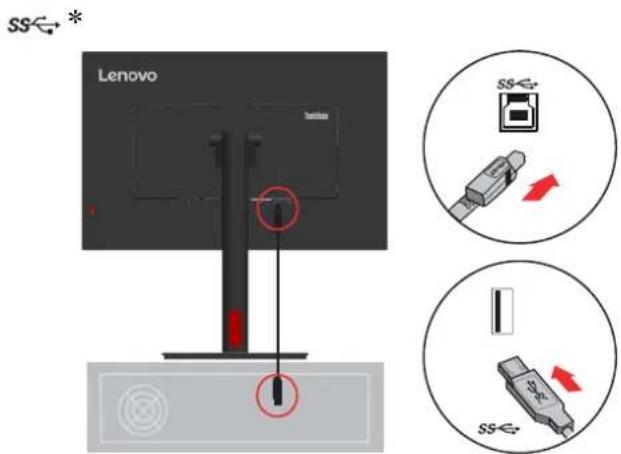

1. Verbinden Sie ein Ende des USB-Kabels mit dem USB-Upstream-Anschluss an der Rückseite des Monitors; verbinden Sie das andere Ende des USB-Kabels mit einem geeigneten USB-Port an Ihrem Computer.

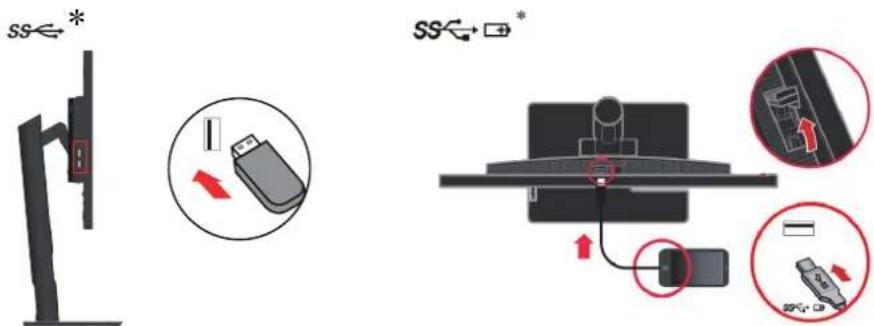

1. Verbinden Sie ein Ende des USB-Kabels mit dem USB-Downstream-Anschluss des Monitors; verbinden Sie das andere Ende des USB-Kabels mit einem geeigneten USB-Port an Ihrem Gerät.

Hinweis 1: Der USB-Downstream-Anschluss liefert keinen Strom, wenn der Monitor abgeschaltet ist.
Hinweis 2: Der USB-Downstream-Port bietet Leistung, während das Upstream-Kabel im Betriebs- oder Bereitschaftsmodus angeschlossen ist.

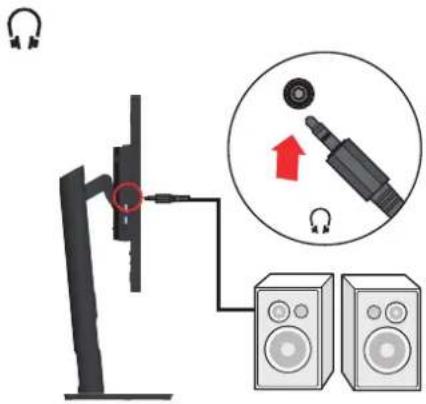

1. Verbinden Sie das Audiokabel mit der Tonbox und den Audioanschluss des Monitors zur Übertragung der Audioquellen von DP und HDMI.

Hinweis: Die Audioausgabe erfolgt im DisplayPrt- oder HDMI-Modus. Bitte achten Sie darauf, dass übermäßige und/oder extreme Lautstärke Ihr Gehör schädigen kann.

1. Schließen Sie das Netzkabel an den Monitor an, verbinden Sie danach das Monitor- und das Computernetzkabel mit geerdeten (Schutzkontakt-) Steckdosen.

Hinweis: Ihr Gerät muss über ein zugelassenes Netzkabel mit Strom versorgt werden. Dabei müssen die jeweils gültigen Richtlinien zur Installation und/oder zum Gerät selbst eingehalten werden. Ein zertifiziertes Netzkabel, nicht schwächer als ein herkömmliches flexibles PVC-Kabel, muss eingesetzt werden, das die Norm IEC 60227 (Kennzeichnung H05VV-F 3G 0,75 mm² oder H05VVH2-F2 3G 0,75 mm²) erfüllt. Alternativ können Sie ein flexibles Kabel aus synthetischem Gummi gemäß IEC 60245 (Kennzeichnung H05RR-F 3G 0,75 mm²) verwenden.

1. Verbinden Sie die Kabel mit der Kabelklemme.

1. Schalten Sie Monitor und Computer ein.

1. Zur Installation des Monitortreibers laden Sie den Treiber Ihres Monitormodells von der Lenovo-Webseite herunter: https://pcsupport.lenovo.com/solutions/t24d_30. Beachten Sie zur Installation des Treibers den Abschnitt „Monitortreiber manuell installieren“ auf Seite 3-5.

Vielen Dank, dass Sie dieses Lenovo™-Produkt erworben haben. Bitte nehmen Sie sich einen Moment Zeit, Ihr Produkt zu registrieren und uns Informationen bereitzustellen; dies hilft Lenovo dabei, Ihnen in Zukunft besser zu helfen. Ihre Rückmeldung spielt für uns eine große Rolle bei der Entwicklung von Produkten und Diensten, die wichtig für Sie sind; zudem ermöglicht es uns die Einrichtung besserer Kommunikationsmethoden mit Ihnen. Registrieren Sie Ihr Produkt auf folgender Webseite:

http://www.lenovo.com/register

Lenovo sendet Ihnen Informationen und Aktualisierungen zu Ihrem registrieren Produkt, sofern Sie dies nicht über den Fragebogen auf der Webseite ablehnen.

Kapitel 2. Monitor einstellen und verwenden

In diesem Abschnitt erhalten Sie Informationen zum Einstellen und zum Betrieb Ihres Monitors.

Ergonomie und Bedienbarkeit

Eine ergonomisch vernünftige Arbeitsweise ist sehr wichtig, wenn Sie das Optimum aus Ihrem PC herausholen und Unannehmlichkeiten vermeiden möchten. Richten Sie sich Ihren Arbeitsplatz und Ihre Geräte so ein, dass sie Ihren individuellen Bedürfnissen entsprechen und auf den jeweiligen Einsatzzweck abgestimmt sind. Gewöhnen Sie sich darüber hinaus an gesunde Arbeitsweisen, damit Sie bei der Computerarbeit gute Leistungen erbringen können und Ihr Wohlbefinden dabei nicht zu kurz kommt. Wenn Sie mehr zu diesem Thema erfahren möchten, besuchen Sie bitte diese Internetseite: http://www.lenovo.com/healthycomputing/.

Arbeitsbereich richtig einrichten

Sorgen Sie dafür, dass Ihre Arbeitsfläche eine für Sie geeignete Höhe aufweist und genügend Platz bietet, um Ihre Arbeit bequem ausführen zu können. Passen Sie Ihren Arbeitsbereich so an, dass Sie optimal mit den Materialien und Geräten arbeiten können, mit denen Sie täglich zu tun haben. Halten Sie Ihren Arbeitsbereich sauber und sorgen Sie dafür, dass stets genügend Platz für die Dinge bleibt, mit denen Sie täglich arbeiten. Platzieren Sie besonders häufig benutzte Gegenstände (wie z. B. Maus und Telefon) so, dass Sie sie besonders leicht und bequem erreichen können.

Die Anordnung von Geräten und deren Einrichtung wirkt sich recht stark auf Ihre Arbeitshaltung aus. Die folgenden Punkte beschreiben, wie Sie Ihre Geräte optimal einrichten, um eine besonders gute Arbeitshaltung zu erreichen und beibehalten zu können.

Monitor positionieren und betrachten

Stellen Sie Ihren Computermonitor unter Berücksichtigung der folgenden Punkte auf, damit Sie bequem damit arbeiten können:

• Betrachtungsabstand: Der empfohlene Betrachtungsabstand zwischen Auge und Monitorbildschirm beträgt das 1,5-Fache der Bildschirmdiagonale. Sie können diesen erforderlichen Abstand in beengten Bürosituationen schaffen, indem Sie beispielsweise den Tisch von einer Wand oder Trennwand wegziehen und so Platz für den Monitor machen, Flachbild- oder Kompaktdisplays in der Tischecke aufstellen oder die Tastatur in einer einstellbaren Schublade zur Realisierung einer tieferen Arbeitsfläche platzieren.
• Monitorhöhe: Stellen Sie den Monitor so auf, dass sich Ihr Kopf und Ihr Nacken in einer bequemen und entspannten (aufrechten) Position befinden. Falls Sie Ihren Monitor nicht in der Höhe verstellen können, können Sie Bücher oder andere stabile Gegenstände unter den Monitorfuß legen, um die gewünschte Höhe zu erreichen. Als Faustregel gilt: Stellen Sie den Monitor so auf, dass die Oberkante des Bildschirms in Augenhöhe oder leicht darunter liegt, wenn Sie entspannt sitzen. Letztendlich ist jedoch entscheidend, dass Sie den Blickwinkel zum Monitor als angenehm empfinden und Ihre Augen bei der Arbeit nicht überlasten.

• Neigung: Stellen Sie die Neigung Ihres Monitors so ein, dass Sie ihn bequem ablesen können, Kopf und Nacken dabei in einer bequemen und entspannten Haltung bleiben.

• Aufstellung allgemein: Stellen Sie Ihren Monitor so auf, dass keine Reflexionen durch Beleuchtungskörper oder nahe Fenster auf dem Bildschirm auftreten. Abschließend noch ein paar weitere Tipps zum komfortablen Arbeiten mit Ihrem Monitor:

• Sorgen Sie für angemessene, der Tätigkeit angepasste Beleuchtung.
• Stellen Sie Helligkeit, Kontrast und sonstige Bildeinstellungen (sofern Ihr Monitor über solche Einstellmöglichkeiten verfügt) so ein, dass die Darstellung Ihrem persönlichen Geschmack entspricht.
• Halten Sie die Bildfläche Ihres Monitors sauber, damit Bildschirminhalte möglichst scharf (und somit augenfreundlich) dargestellt werden.

Jede konzentrierte und länger anhaltende Bildschirmtätigkeit kann Ihre Augen ermüden. Achten Sie darauf, den Blick hin und wieder vom Bildschirm abzuwenden und einen weiter entfernten Gegenstand zu betrachten (schauen Sie aus dem Fenster), damit sich Ihre Augenmuskulatur entspannen kann. Falls Sie Fragen zur Ermüdung der Augen oder zu Sehproblemen haben sollten, fragen Sie bitte einen Spezialisten (z. B. einen Optiker oder Augenarzt) um Rat.

Tipps für eine gesunde Arbeitsweise

Die folgenden Informationen stellen eine Zusammenfassung einiger wichtigen Faktoren dar, die Sie berücksichtigen sollten, wenn Sie bequem und produktiv mit Ihrem Computer arbeiten möchten.

• Eine gute Haltung beginnt mit der Aufstellung der Geräte: Die Gestaltung Ihres Arbeitsbereiches und die Aufstellung Ihrer Computergeräte wirken sich stark auf Ihre Haltung bei der Computerarbeit aus. Achten Sie darauf, Ihre Geräte wie unter „Arbeitsbereich richtig einrichten“ auf Seite 2-1 beschrieben anzuordnen. Auf diese Weise erreichen Sie leicht eine bequeme und produktive Haltung. Vergessen Sie auch nicht, die Einstellmöglichkeiten Ihrer Computerkomponenten und Büromöbel zu nutzen und diese Dinge jetzt und in Zukunft an Ihre persönlichen Vorlieben anzupassen.
• Bereits kleine Haltungsänderungen können Beschwerden lindern: Je länger Sie sitzen und vor Ihrem Computer arbeiten, desto wichtiger ist es, auf Ihre Arbeitshaltung zu achten. Vermeiden Sie es, längere Zeit in ein und derselben Haltung zu arbeiten. Ändern Sie ihre Haltung von Zeit zu Zeit etwas. Dies beugt Beschwerden vor, die durch zu langes Arbeiten in derselben Position entstehen können. Nutzen Sie sämtliche Einstellmöglichkeiten, die Ihnen Büromöbel und sonstige Geräte bieten, um Änderungen Ihrer Haltung zu unterstützen.
• Kurze Pausen unterstützen das gesunde Arbeiten mit Computern: Da Computerarbeit eine in erster Linie unbewegliche Tätigkeit ist, ist es besonders wichtig, dass Sie von Zeit zu Zeit kurze Pausen einlegen. Stehen Sie hin und wieder von Ihrem Arbeitsplatz auf, strecken Sie sich, gehen Sie ein Stückchen und holen Sie sich etwas zu trinken – oder unternehmen Sie etwas anderes, das nichts mit Ihrem Computer zu tun hat. Eine kurze Arbeitspause sorgt für Haltungsänderungen, die Ihr Körper begrüßen wird, und hilft Ihnen dabei, Ihre Arbeit so bequem und produktiv wie nur möglich erledigen zu können.

Informationen zur Zugänglichkeit

Lenovo ist darum bemüht, Menschen mit Behinderungen besseren Zugang zu Informationen und Technologien bereitzustellen. Mit Hilfstechnologien können Benutzer auf die am besten an ihre Behinderung angepasste Weise auf Informationen zugreifen. Einige dieser Technologien werden bereits durch Ihr Betriebssystem bereitgestellt; die anderen können über Händler erworben oder unter folgender Adresse bezogen werden:

https://lenovo.ssbbartgroup.com/lenovo/request_vpat.php

Monitordarstellung anpassen

In diesem Abschnitt lernen Sie die Bedienelemente kennen, mit denen Sie die Darstellung Ihres Monitors anpassen können.

Direktzugriff-Bedienelemente verwenden

Mit den Direktzugriff-Bedienelementen steuern Sie den Monitor, wenn das Bildschirmmenü (On Screen Display – OSD) nicht angezeigt wird.

Tabelle 2-1. Direktzugriff-Bedienelemente

	Symbol	Name Beschreibung
		Enter-Taste	Zum Öffnen des Hauptmenüs, wenn kein OSD am Bildschim aktiv ist.Zum Aufrufen der nächsten Ebene des Haupt- oder Untermenüs oder zur Abwärtsnavigation durch die Untermenüs drücken.Durch 10-sekündiges Gedrückthalten werden alle Menüs freigegeben/gesperrt.
		Rechtstaste	Ist die Verknüpfung zur Anpassung des Farbmodus, wenn kein OSD angezeigt wird.Zum Aufrufen des Untermenüs drücken.
		Linkstaste • Zur	Abwärtsnavigation durch die Untermenüs drücken.
		Abwärtstaste	Ist die Verknüpfung zur Änderung der Kontrasteinstellung, wenn kein OSD angezeigt wird.Zur Abwärtsbewegung der Hervorhebung im Hauptmenü zum nächsten Element.Zum Verringern aktueller Werte am Einstellregler.
		Aufwärtstaste	Ist die Verknüpfung zur Anpassung der Helligkeit, wenn kein OSD angezeigt wird.Zur Aufwärtsbewegung der Hervorhebung im Hauptmenü zum letzten Element.Zum Erhöhen aktueller Werte am Einstellregler.
[94DC]	Eingangsquelle		Dies ist die Verknüpfung zum Ändern des Eingangssignals, während kein OSD am Bildschirm angezeigt wird oder der Energiesparmodus aktiv ist.
	DDC-CI		Zum Aktivieren/Deaktivieren von DDC/CI 10 Sekunden gedrückt halten.
	Ein-/Austaste		Schaltet den Monitor ein/aus. Weiß zeigt den Betriebsmodus. Orange zeigt den Bereitschafts-/ Energiesparmodus.

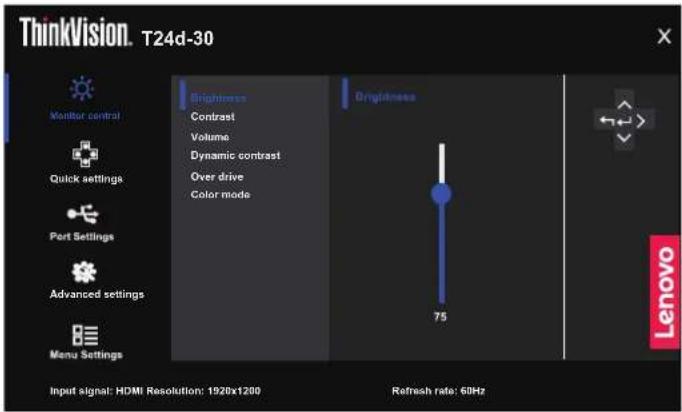

Bildschirmmenüs (OSD) verwenden

Mit dem Bildschirmmenü (OSD) können Sie Einstellungen am Bildschirm verändern.

So nutzen Sie diese Einstellmöglichkeiten:

1. Öffnen Sie das OSD-Hauptmenü mit

2. Mit den Tasten ↑/↓ bewegen Sie sich zwischen den einzelnen Symbolen. Wählen Sie ein Symbol, aktivieren Sie die ausgewählte Funktion mit der Taste ← Falls die Funktion über ein Untermenü verfügt, können Sie sich mit den Tasten ↑/↓ zwischen den einzelnen Optionen bewegen; mit der Taste ← wählen Sie die gewünschte Funktion anschließend aus. Einstellungen nehmen Sie mit den Tasten ↑oder ↓or, drücken Sie zum Speichern .←

3. Mit der Taste ← bewegen Sie sich rückwärts durch die Untermenüs und verlassen das OSD.

4. Wenn Sie die Taste ←10 Sekunden lang gedrückt halten, wird das OSD gesperrt. Dadurch können Sie unabsichtliche Änderungen der OSD-Einstellungen verhindern. Zum Freigegeben des OSD halten Sie die Taste ←erneut 10 Sekunden lang gedrückt. Nun können Sie wieder Einstellungen vornehmen.

5. DDC/CI als Standardeinstellung auswählen. Verlassen Sie das OSD, halten Sie die Taste zum Deaktivieren/Aktivieren der DDC/CI-Funktion 10 Sekunden lang gedrückt. Die Meldung „DDC/CI disable (DDC/CI Aus)“ wird auf dem Bildschirm angezeigt.

6. Die ENERGY-STAR-Option setzt alle Nutzereinstellungen auf Standardwerte zurück, sodass der Monitor die Anforderungen von Energy Star erfüllen kann.

Energy Star ist ein von der US-Regierung geleitetes Energiesparprogramm für Verbraucherelektronik. Es wurde 1992 von EPA und DOE zur Reduzierung des Energieverbrauchs und der Emission von Treibhausgasen gestartet. Das Energy-Star-Logo ist ein Symbol, das Energieeinsparung und Umweltschutz repräsentiert. Es verbessert das Konzept der Energieeffizienz von Verbrauchern und Herstellern und leitet den Markt effektiv an. Die Richtlinie von Energy Star verbessert die Energieeffizienz und reduziert Luftverschmutzung durch den Einsatz energieeffizienterer Geräte in Wohnungen, Büros und Fabriken. Eine Möglichkeit zur Erreichung dieses Ziels besteht in der Verwendung der Verwaltung zur Reduzierung des Energieverbrauchs, wenn Produkte nicht benutzt werden. Die Standardeinstellungen für Monitore entsprechen der Energy-Star-Zertifizierung. Jegliche Nutzeränderungen für mehr Funktionen und Funktionalitäten können den Energieverbrauch über die Beschränkung des Energy-Star-Standards hinaus erhöhen. Falls der Nutzer Optionen in Verbindung mit der Energieeffizienz bei der

Nutzung ändert, wie z. B. Helligkeit, Farbmodus usw., wählen Sie Alles zurücksetzen oder die Energy-Star-Option, damit der Energieverbrauch auf die Energieeffizienz des Energy-Star-Standards zurückgesetzt wird. Weitere Informationen finden Sie unter www.energystar.gov/products. Alle Energy-Star-Produkte werden online veröffentlicht und sind direkt durch Regierungen, öffentliche Institutionen und Verbraucher zugänglich.

Tabelle 2-2. OSD-Funktionen

OSD-Symbol im Hauptmenü	Untermenü Beschreibung		Bedienelemente und Einstellungen
Monitor Controls (Monitor-Bedienelemente)	Brightness (Helligkeit)	Zum Einstellen der Gesamthelligkeit.	Alle Eingänge
	Contrast (Kontrast)	Zum Einstellen des Kontrastes zwischen hellen und dunklen Bereichen.
	Volume (Lautstärke)	Zum Anpassen des Wertes.
	Dynamic Contrast (Dynamischer Kontrast)	• Off (Aus)• On (Ein)
	Over Drive (Übersteuerung)	• Off (Aus)• Normal• Extreme (Extrem)
	Color Mode (Farbmodus)	• sRGB• Neutral• Warm• Cool (Kühl)• Custom (Benutzerdefiniert)R: Erhöht oder vermindert den „Rotanteil“ des Bildes.G: Erhöht oder vermindert den „Grünanteil“ des Bildes.B: Erhöht oder vermindert den „Blauanteil“ des Bildes.
Quick settings (Schnell-einstellungen)	Right key (Rechtstaste)	• Brightness (Helligkeit)• Contrast (Kontrast)• Color mode (Farbmodus)• Automatic (Automatisch)• Language (Sprache)
	Up key (Aufwärtstaste)
	Down key (Abwärtstaste)
Port Settings (Anschluss-einstellungen)	Input Signal (Eingangssignal)	• Auto• DisplayPort• HDMI• VGA	Alle Eingänge
	USB Charging (USB-Aufladung)	• On (Ein)• Off (Aus)Hinweis: Wenn bei der USB-Aufladung im OSD Ein ausgewählt ist, können die USB-Downstream-Anschlüsse die Aufladung des USB-Gerätes im Energiesparmodus unterstützen, ohne dass Sie das USB-3.0-Kabel vom Computer an den Monitor anschließen müssen.
	DP Select (DP-Auswahl)	• DP 1.2• DP 1.1	Nur bei DP-Anschlüssen
	Video range (Videobereich)	• Auto• Full range 0-255 (Vollständiger Bereich 0 bis 255)• Limited range 16-235 (Eingeschränkter Bereich 16 bis 235)Hinweis: Bezieht sich auf den RGB-Bereich des HDMI-Eingangs.	Für HDMI-Anschluss
Advanced settings (Erweiterte Einstellungen)	Image Position (Bildposition)	• H. Position (Horizontale Position)• V. Position (Vertikale Position)	Nur bei VGA-Anschlüssen
	Image Setup (Bildeinstellung)	• Automatic (Automatisch)• Manual (Manuell)
	Button repeat rate (Wiederholungs-geschwindigkeit für Taste)	• Default (Standard)• Slow (Langsam)• Off (Aus)	Alle Eingänge
	Aspect ratio (Seitenverhältnis)	• Full Screen (Vollbild)• Original AR (Originalformat)
	LED indicator (LED-Anzeige)	• On (Ein)• Off (Aus)Hinweis: Wenn die LED-Anzeige eingeschaltet ist, ist die LED aktiv; wenn die LED-Anzeige ausgeschaltet ist, ist die LED immer inaktiv.
	Power button lock (Ein-/Austaste sperren)	• On (Ein)• Off (Aus)
Menu settings (Menüeinstellungen)	Information (Informationen)	• Model name (Modellname)• Refresh Rate (Bildwiederholfrequenz)• Firmware• Serial number (Seriennummer)	Alle Eingänge
	Language (Sprache)	Zur Auswahl von OSD-Sprachen. Hinweis: Die ausgewählte Sprache wirkt sich nur auf die Sprache des Bildschirmmenüs (OSD) aus. Sie hat keinen Einfluss auf die Software, die auf dem Computer läuft.
	OSD timeout (OSD-Zeitäberschreitung)	Einstellregler 5 – 60
	OSD position (OSD-Position)	Einstellregler 0 – 100 (H,V)
	OSD rotation (OSD-Drehung)	• Normal• 90• 270
	Transparency (Transparenz)	0 - 100
	Factory reset (Werksrücksetzung)	• Reset (Zurücksetzen)• No (Nein)
*Der Einsatz des Modus Extrem (Reaktionszeit) kann zu einer verminderten Anzeigequalität führen, wenn schnell bewegliche Videografiken angezeigt werden.Nutzer sollten prüfen, ob der Modus Extrem (Reaktionszeit) mit der jeweiligen Applikation kompatibel ist.Low Blue Light (Schwaches Blaulicht): Die Anzeige nutzt ein Bildschirm mit schwachem Blaulicht.Erfüllt die Zertifizierung TÜV Rheinland Low Blue Light Hardware Solution mit bei Werksrücksetzung/Standardeinstellungen (schwaches Blaulicht = Standard, Helligkeit: 75 %, Kontrast: 75 %, CCT: Warm)

Unterstützten Anzeigemodus auswählen

Der Computer steuert, welchen Anzeigemodus der Monitor verwendet. Lesen Sie daher bitte in der Dokumentation Ihres Computers nach, wie Sie die Anzeigemodi ändern können.

Bildgröße, Bildposition und Bildform können sich eine Umschalten der Anzeigemodien ändern. Dies ist normal; das Bild kann über die automatische Bildeinstellung und die Bildoptionen neu angepasst werden. Anders als Röhrenmonitore, die eine hohe Bildwiederholfrequenz benötigen, um ein flackerfreies Bild anzeigen zu können, arbeiten LCD- oder Flachbildschirme grundsätzlich flackerfrei.

Hinweis: Falls Sie Ihr System zuvor mit einem Röhrenmonitor betrieben haben und es derzeit so konfiguriert ist, dass Ihr Flachbildschirm den eingestellten Anzeigemodus nicht darstellen kann, müssen Sie den alten Röhrenmonitor möglicherweise noch einmal vorübergehend anschließen, bis Sie Ihr System neu konfiguriert haben. Am besten stellen Sie Ihr System auf eine Auflösung von 1920 x 1200 Bildpunkten bei 60 Hz Bildwiederholfrequenz ein; dies ist ein typischer Anzeigemodus.

Die nachstehend aufgeführten Anzeigemodi wurden bereits ab Werk optimal voreingestellt.

Hinweis: Gemäß dem VESA-Standard kann beim Berechnen der Aktualisierungsrate (Feldfrequenz) verschiedener Betriebssysteme und Grafikkarten ein bestimmter Fehler auftreten (+/- 1 Hz). Zur Verbesserung der Kompatibilität muss die nominale Wiederholfrequenz dieses Produktes abgerundet werden. Orientieren Sie sich am tatsächlichen Produkt.

Tabelle 2-3 Werkseitige Anzeigemodi

Adressierbarkeit Bildwiederholfrequenz
720 x 400 70 Hz
640 x 480 60 Hz, 67 Hz, 72 Hz, 75 Hz
800 x 600 60 Hz, 72 Hz, 75 Hz
1024 x 768 60 Hz, 70 Hz, 75 Hz
832 x 624	75 Hz
1280 x 800 60 Hz
1280 x 1024 60 Hz, 75 Hz
1366 x 768 60 Hz
1440 x 900 60 Hz
1600 x 900 60 Hz
1680 x 1050 60 Hz
1920 x 1080 60 Hz, 75 Hz, 100 Hz
1920 x 1200 60 Hz, 75 Hz, 100 Hz
480p 60 Hz
576p 50 Hz
720p 50 Hz, 60 Hz
1080p 50 Hz, 60 Hz

Wissenswertes zur Energieverwaltung

Die Energieverwaltung wird aktiv, sobald der Computer feststellt, dass Sie Maus oder Tastatur über einen bestimmten Zeitraum nicht mehr benutzt haben. Es gibt unterschiedliche Energiesparzustände, die in der folgenden Tabelle beschrieben werden.

Am effektivsten ist es jedoch, dass Sie Ihren Monitor am Ende eines jeden Arbeitstages abschalten – und immer dann, wenn Sie ihn längere Zeit nicht verwenden werden.

Tabelle 2-4. Betriebsanzeige

Zustand	Betriebs-anzeige	Bild-schirm	Wiederaufnahme des Betriebs	Einhaltung von Vorgaben
Ein Weiß Normal
Bereitschaft/Ruhezustand	Orange Schwarz		Taste drücken oder Maus bewegen.Es könnte erneut eine leichte Verzögerung auftreten.Hinweis: Der Monitor wechselt auch dann in den Bereitschaftsmodus, wenn kein Signal anliegt.	ENERGY STAR
Aus Aus Schwarz			Drücken Sie zum Einschalten die Ein-/AustasteEs kann einen kleinen Moment dauern, bis das Bild wieder erscheint.	ENERGY STAR

Energieverwaltungsmodi

VESA-Modi	Horizontale Sync	Vertikale Sync	Video	Betriebs-anzeige	Stromverbrauch
Normalbetrieb Aktiv Aktiv Aktiv Weiß					59,4 W (Maximum)*15 W (typisch)
Aktiv ausgeschaltet	Inaktiv Inaktiv Aus Orange Weniger als 0,5 W
Ausgeschaltet - - Aus Weniger als 0,3 W

Energy Star	Stromverbrauch
PON	12,2 W
ETEC	38,49 kWh

** Maximale Leistungsaufnahme mit max. Leuchtkraft.

Dieses Dokument dient nur zu Informationszwecken und spiegelt die Leistung unter Laborbedingungen wieder. Ihr Produkt erzielt je nach der von Ihnen bestellten Auswahl an Software, Komponenten und Peripheriegeräten möglicherweise eine andere Leistung. Wir sind nicht verpflichtet, solche Informationen zu aktualisieren. Folglich sollte sich der Kunde bei der Entscheidungsfindung in Bezug auf elektrische Toleranzen sowie anderweitig nicht auf diese Informationen verlassen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Genauigkeit oder Vollständigkeit gemacht.

Monitor richtig pflegen

Denken Sie daran, die Stromversorgung abzuschalten, bevor Sie jegliche Wartungsarbeiten an Ihrem Monitor ausführen.

Niemals:

• Wasser oder sonstige Flüssigkeiten direkt auf Ihren Monitor gelangen lassen.
• Lösungsmittel oder Scheuermittel verwenden.
• Leicht entflammbare Substanzen zum Reinigen Ihres Monitors oder anderer Elektrogeräte verwenden.
• Den Anzeigebereich Ihres Monitors mit scharfen oder scheuernden Gegenständen berühren. Solche Berührungen können bleibende Schäden an Ihrem Bildschirm verursachen.
• Reinigungsmittel verwenden, die Antistatik-Lösungen oder ähnliche Zusätze enthalten. Solche Mittel können die Beschichtung des Anzeigebereiches beschädigen.

Grundsätzlich:

• Ein weiches Tuch leicht mit Wasser anfeuchten und damit sanft über Gehäuse und Bildschirm wischen.
• Fettflecken oder Fingerabdrücke mit einem feuchten Tuch und einer geringen Menge eines milden Reinigungsmittels entfernen.

Monitorbasis und Ständer abnehmen

Schritt 1: Platzieren Sie den Monitor auf einem weichen, ebenen Untergrund.

Schritt 2: Halten Sie die Ständerfreigabetaste gedrückt.

Schritt 3: Heben Sie den Ständer an und vom Monitor ab.

Schauen Sie in die Dokumentation, die mit dem Wandmontagesatz geliefert wurde. Zur Vorbereitung auf die Wandmontage führen Sie bitte die folgenden Schritte aus:

Schritt 1: Überzeugen Sie sich davon, dass der Monitor abgeschaltet ist, anschließend ziehen Sie den Netzstecker.

Schritt 2: Legen Sie den LCD-Monitor mit der Bildschirmfläche nach unten auf ein Handtuch oder eine Decke.

Schritt 3: Entfernen Sie Basis vom Monitor, siehe "Monitorbasis und Ständer abnehmen".

Schritt 4: Bringen Sie die Halterung aus dem VESA-Wandmontageset (100 × 100 mm Lochabstand) mit M4 × 12 mm-VESA-Montageschrauben an.

Schritt 5: Fixieren Sie den Monitor an der Wand, halten Sie sich dabei an die mit dem Wandmontageset gelieferten Anweisungen.
Nur zur Anwendung mit einer UL-gelisteten Wandmontagehalterung; minimale Belastbarkeit: 8kg

Kapitel 3. Referenzinformationen

Dieser Abschnitt enthält Monitorspezifikationen, Anweisungen zur manuellen Installation des Treibers und Hinweise zur Problemlösung.

Technische Daten

Tabelle 3-1. Technische Daten, Modell: T24d-30/63FFMAR1WW

Abmessungen Tiefe 199	,68 mm
	Höhe 535,70 mm
	Breite 533,00 mm
Fuß Neigbar Bereich: -5		°-23,5°
VESA-Halterung Untersstützt 100 mm x 100 mm
Bild Sichtbare Bildgröße	60,96 cm
	Maximale Höhe 518,4 mm
	Maximale Breite 324 mm
	Pixelabstand 0,27 mm
Stromversorgung VersorgungsspannungMaximale Stromaufnahme		100 – 240 V Wechselspannung1,5 A
StromverbrauchHinweis: Angaben zur Stromversorgung gelten für die Kombination Monitor und Netzteil.Hinweis: Typischer Stromverbrauch wird mit Standardeinstellungen getestet.	Normalbetrieb	<59,4 W (Max.)<15 W (typisch)
	Bereitschaft/Ruhezustand	<0,5 W
	Aus	<0,3 W bei 100 und 240 VWechselspannung
DP	Schnittstelle	DP
	Eingangssignal	VESA TMDS (Panel LinkTM)
	Horizontalauflösung	1920 Pixel (Max.)
	Vertikalauflösung	1200 Zeilen (Max.)
	Taktfrequenz 300 MHz (Max.)
HDMI	Schnittstelle	HDMI
	Eingangssignal	VESA TMDS (Panel LinkTM)
	Horizontalauflösung	1920 Pixel (Max.)
	Vertikalauflösung	1200 Zeilen (Max.)
	Taktfrequenz 300 MHz (Max.)
VGA Schnittstelle VGA
	Eingangssignal VESA TMD$ (Panel LinkTM)
	Horizontalaufösung 1920 Pixel (Max.)
	Vertikalaufösung 1200 Zeilen (Max.)
	Taktfrequenz 210 MHz (Max.)
Kommunikation VESA D	DC/CI
Unterstützte Anzeigemodi	Horizontalfrequenz 28 kHz –	150 kHz
	Vertikalfrequenz 47 Hz – 100 Hz
	Physische Auflösung 1920 x	1200 / 60 Hz
Temperatur Betrieb 0 bis 40 °C
Feuchtigkeit	Betrieb 10 bis 80 % nicht kondensierend
	Lagerung 5 bis 95 % nicht kondensierend
	Transport 5 bis 95 % nicht kondensierend

Problemlösung

Falls einmal ein Problem beim Einstellen oder beim Betrieb Ihres Monitors auftauchen sollte, können Sie dies eventuell selbst lösen. Probieren Sie zunächst die hier vorgeschlagenen Lösungen, ehe Sie sich an Ihren Händler oder an Lenovo wenden.

Tabelle 3-2. Problemlösung

Problem Mögliche	Ursache Empfohlene	Maßnahme Referenz
Das Wort „Out of Range (Bereichsüberschreitung)“ wird auf dem Bildschirm angezeigt, die Betriebsanzeige blinkt weiß.	Das System ist auf einen Anzeigemodus eingestellt, der nicht vom Monitor unterstützt wird.	Falls Sie einen alten Monitor durch Ihren neuen Flachbildschirm ersetzen, schließen Sie den alten Monitor erneut an und stellen Sie einen Anzeigemodus ein, den Ihr neuer Flachbildschirm beherrscht.Wenn Sie mit Windows arbeiten, starten Sie das System im abgesicherten Modus neu und wählen einen vom Monitor unterstützten Anzeigemodus.Falls diese Möglichkeiten nicht funktionieren sollten, wenden Sie sich an ein Kundenzentrum.	„Unterstützten Anzeigemodus auswählen“ auf Seite 2-8
Die Bildqualität ist inakzeptabel	Das Videosignalkabel ist nicht richtig zwischen Monitor und Grafikkarte angeschlossen.	Achten Sie darauf, das Kabel richtig und wackelfrei an Grafikkarte und Monitor anzuschließen.	„Monitor anschließen und einschalten“ auf Seite 1-5
	Die Farbeinstellungen sind möglicherweise nicht korrekt.	Wählen Sie eine andere Farbeinstellung aus dem OSD-Menü.	„Monitordarstellung anpassen“ auf Seite 2-3
	Die automatische Bildeinstellung wurde nicht durchgeführt.	Führen Sie die automatische Bildeinstellung durch.	„Monitordarstellung anpassen“ auf Seite 2-3
Die Betriebsanzeige leuchtet nicht, es wird kein Bild angezeigt.	Der Monitor ist nicht eingeschaltet.Das Stromkabel ist lose oder nicht angeschlossen.Die Steckdose führt keinen Strom.	Achten Sie darauf, das Stromkabel richtig anzuschließen.Achten Sie darauf, dass die Steckdose Strom führt.Schalten Sie den Monitor an.Probieren Sie ein anderes Stromkabel.Probieren Sie eine andere Steckdose.	„Monitor anschließen und einschalten“ auf Seite 1-5
Der Bildschirm ist schwarz, die Betriebsanzeige leuchtet orange.	Der Monitor befindet sich im Bereitschaftsmodus/Ruhezustand.	Drücken Sie eine Taste an der Tastatur oder bewegen Sie die Maus, um den Monitor wieder einzuschalten.Überprüfen Sie die Energieverwaltungs-einstellungen Ihres Computers.	„Wissenswertes zur Energieverwaltung“ auf Seite 2-9
Die Betriebsanzeige leuchtet gelb, allerdings wird kein Bild angezeigt	Das Videosignalkabel ist lose oder von Grafikkarte oder Monitor abgezogen	Achten Sie darauf, dass Grafikkarte und Monitor korrekt über das Videokabel verbunden sind	„Monitor anschließen und einschalten“ auf Seite 1-5
	Monitorhelligkeit und Monitorkontrast sind auf niedrigste Stufe eingestellt.	Passen Sie die Helligkeits- und Kontrasteinstellungen über das OSD-Menü an.	„Monitordarstellung anpassen“ auf Seite 2-3
Ein oder mehrere Pixel leuchten in der falschen Farbe.	Dies ist ein Phänomen, das bei LCD-Bildschirmen vorkommen kann.Es sollte die Anzeigequalität insgesamt nicht beeinträchtigen	Falls mehr als fünf Pixel in den falschen Farben leuchten sollten, wenden Sie sich den Kundendienst	„Anhang A. Service und Support“ auf Seite A-1
Linien in Text erscheinen verschwommen, Bilder erscheinen unscharfEs wandern horizontale oder vertikale Streifen durch das Bild.	Die Bildeinstellung wurde nicht optimiert.Die Anzeigeeigen-schaften Ihres Systems wurden nicht optimiert.	Passen Sie die Auflösung an Ihrem System auf die native Auflösung dieses Monitors an: 1920 x 1200 bei 60 Hz.	„Monitordarstellung anpassen“ auf Seite 2-3
		Führen Sie die automatische Bildeinstellung durch.Wenn die automatische Bildeinstellung nicht hilft,führen Sie eine manuelle Anpassung durch.	„Unterstützten Anzeigemodus auswählen“ auf Seite 2-8
		Wenn Sie mit der nativen Auflösung arbeiten, können Sie das Bild durch die Anpassung der Einstellung Punkte pro Zoll (dpi) an Ihrem System noch weiter verbessern.	Rufen Sie dazu den erweiterten Einstel-lungsbereich der Anzeigeeigenschaften Ihres Systems auf.

Monitortreiber manuell installieren

Nachstehend finden Sie die Schritte, mit deren Hilfe Sie die Monitortreiber unter Microsoft Windows 10 und Microsoft Windows 11 manuell installieren können.

1. Schalten Sie den Computer und sämtliche angeschlossenen Geräte aus.
2. Überzeugen Sie sich davon, dass der Monitor richtig angeschlossen ist.
3. Schalten Sie zuerst den Monitor und dann den Computer ein. Warten Sie, bis das Windows-Betriebssystem komplett geladen ist.
4. Suchen Sie auf der Lenovo-Webseite (https://pcsupport.lenovo.com/solutions/t24d_30) den entsprechenden Monitortreiber und laden Sie ihn auf den PC herunter, mit dem dieser Monitor verbunden ist (z. B. einem Desktop-Computer).
5. Rechtsklicken Sie auf die Start-Schaltfläche von Windows auf dem Desktop, klicken Sie dann auf Device Manager (Geräte-Manager) und doppelklicken Sie auf Monitor.
6. Doppelklicken Sie auf Generic Monitor (Generischer Monitor).
7. Klicken Sie auf das Register Driver (Treiber).
8. Klicken Sie auf Update Driver (Treiber aktualisieren) und anschließend auf Browse Computer to find the driver (Auf Computer nach Treiber suchen).
9. Klicken Sie auf Let me pick from a list of available drivers on my computer (Aus einer Liste verfügbarer Treiber auf dem Computer auswählen).
10. Klicken Sie auf die Schaltfläche Have Disk... (Datenträger...). Wählen Sie nach Anklicken von Browse (Durchsuchen) den folgenden Pfad: X:\Monitor Drivers\Windows (dabei meint X das Laufwerk, auf dem sich der heruntergeladene Treiber befindet (z. B. einem Desktop-Computer)).
11. Wählen Sie die Datei t24d-30.inf und klicken Sie auf Open (Öffnen). Klicken Sie auf die Schaltfläche OK.
12. Wählen Sie im neuen Fenster T24d-30 und klicken Sie auf Next (Weiter).
13. Nach Abschluss der Installation sollten Sie alle heruntergeladenen Dateien löschen und alle Fenster schließen.
14. Starten Sie das System neu. Das System wählt automatisch die Bildwiederholfrequenz und das passende Farbprofil.

Serviceinformationen

Verpflichtungen des Verbrauchers

Die Garantie gilt nicht bei Produkten, die aufgrund von Unfällen, falscher

Handhabung, Missbrauch, unsachgemäßer Installation, Nutzung bei

Nichteinhaltung der Produktspezifikationen und/oder Anweisungen, natürlicher oder persönlicher Katastrophen oder unautorisierte Veränderungen, Reparaturen oder Modifikationen verursacht wurden.

Die folgenden Beispiele für falschen Gebrauch oder Missbrauch sind nicht durch die Garantie abgedeckt:

• Auf dem Bildschirm eines CRT-Monitors eingebrannte Bilder. Eingebrannte Bilder können durch den Einsatz eines beweglichen Bildschirmschoners bzw. durch die Einstellung der Energieverwaltung vermieden werden.
• Physikalische Schäden an Abdeckungen, Blenden, Basis und Kabeln.
• Kratzer oder Einkerbungen am Monitorbildschirm.

Servicekomponenten

Die folgenden Komponenten dienen ausschließlich zur Reparatur durch Lenovo-Kundencenter oder von Lenovo autorisierte Händler. Die Komponenten sind ausschließlich zur Reparatur gedacht. Die nachstehende Tabelle zeigt Informationen zum Modell 63FFMAR1WW an.

Tabelle 3-3. Reparaturteile-Liste (A24240WT0)

FRU-Teilenummer (Field Replaceable Unit)	Beschreibung	Maschinentyp/ Modell (MTM)	Farbe
5D11P36194	T24d-30 - 24-Zoll-FRU-Monitor (HDMI)	63FF Rabenschwarz
5C11P37206	T24d-30 USB-Type-A-zu-B-Kabel, 1,8 m	63FF Rabenschwarz
5C10X78209 T24d-30	DP-Kabel, 1,8 m 63FF Rabenschwarz
5C10W69741 T24d-30	HDMI-Kabel, 1,8 m 63FF Rabenschwarz
5SE1P38204	T24d-30 - FRU-Ständer und -Basis	63FF Rabenschwarz

Anhang A. Service und Support

Die folgenden Informationen beziehen sich auf den technischen Kundendienst, den Sie innerhalb der Garantiezeit oder während der gesamten Betriebslebenszeit des Produktes in Anspruch nehmen können. Die vollständigen Lenovo-Garantiebedingungen finden Sie in der Erklärung zur eingeschränkten Garantie.

Produkt registrieren

Nach der Registrierung profitieren Sie sowohl von Produktservices und Aktualisierungen als auch von kostenlosem oder reduziertem Computerzubehör und Dokumenten. Besuchen Sie: http://www.lenovo.com/support

Technischer Online-Kundendienst

Technischer Online-Support ist während der Lebensdauer Ihres Produktes über die Lenovo-Support-Webseite unter http://www.lenovo.com/support verfügbar

Während der Garantiedauer können Sie einen Produktaustausch oder den Austausch defekter Komponenten in Anspruch nehmen. Darüber hinaus ist es möglich, einen Vor-Ort-Service zu nutzen, falls Ihr Produkt in einem Lenovo-Computer installiert ist. Unsere Mitarbeiter des technischen Kundendienstes helfen Ihnen gerne, die beste Alternative zu finden.

Telefonischer technischer Kundendienst

Unser Kundendienstzentrum unterstützt Sie bis zu 90 Tage nach Beendigung der Marktpräsenz eines Produktes auch weiterhin bei Installation und Konfiguration. Nach Ablauf dieser Zeit wird die Unterstützung eines solchen Produktes eingestellt oder ist – nach Lenovos Ermessen – auch weiterhin gegen Gebühr möglich. Ergänzende Unterstützung ist ebenfalls gegen Schutzgebühr möglich.

Bevor Sie sich an einen Mitarbeiter des technischen Kundendienstes wenden, sorgen Sie bitte dafür, dass die folgenden Informationen zur Hand sind: Name und Artikelnummer des Produktes, Kaufbeleg, Computerhersteller/-modell/-seriennummer und -anleitung, exakter Wortlaut von Fehlermeldungen, Problembeschreibung, Informationen zur Hardware- und Softwarekonfiguration Ihres Systems.

Es kann vorkommen, dass unsere technischen Kundendienstmitarbeiter das Problem mit Ihnen am Computer durchgehen möchten.

Telefonnummern können sich ohne Vorankündigung ändern. Die aktuellsten Telefonnummern des Lenovo-Kundendienstes finden Sie immer unter: http://consumersupport.lenovo.com

Land oder Region	Telefonnummer
Argentinien 0800-666-0011 (Spanisch, Englisch)
Australien 1-800-041-267 (Englisch)
Österreich 0810-100-654 (lokale Rufnummer) (Deutsch)
Belgien	Garantieservice und Kundendienst: 02-339-36-11 (Niederländisch, Französisch)
Bolivien 0800-10-0189	(Spanisch)
Brasilien	Anrufe innerhalb der Region São Paulo: 11-3889-8986Anrufe außerhalb der Region São Paulo: 0800-701-4815(Portugiesisch)
Brunei Darussalam 800	-1111 (Englisch)
Kanada 1-800-565-334	(Englisch, Französisch)
Chile 800-361-213 (Spanisch)
China Rufnummer des	technischen Supports: 400-100-6000 (Mandarin)
China(Hongkong S.A.R.)	(852) 3516-8977(Kantonesisch, Englisch, Mandarin)
China(Macau S.A.R.)	0800-807 / (852) 3071-3559(Kantonesisch, Englisch, Mandarin)
Kolumbien 1-800-912-3021 (Spanisch)
Costa Rica 0-800-011-1029 (Spanisch)
Kroatien 385-1-3033-120 (Kroatisch)
Zypern 800-92537 (Griechisch)
Tschechische Republik	800-353-637 (Tschechisch)
Dänemark Garantieservice und Kundendienst: 7010-5150 (Dänisch)
Dominikanische Republik	1-866-434-2080 (Spanisch)
Ecuador 1-800-426911	(OPCION 4) (Spanisch)
Ägypten	Primär: 0800-0000-850Sekundär: 0800-0000-744(Arabisch, Englisch)
El Salvador 800-6264 (Spanisch)
Estland	372-66-0-800(Estnisch, Russisch, Englisch)
Finnland Garantieservice und Kundendienst: [phone] (Finnisch)
Frankreich	Garantieservice und Kundendienst (Hardware): 0810-631-213(Französisch)
Deutschland	Garantieservice und Kundendienst: 0800-500-4618 (gebührenfrei)(Deutsch)
Griechenland Lenovo-Geschäftspartner (Griechisch)
Guatemala	999-9190 wählen, auf Bediener warten und Weiterleitung an877-404-9661 anfragen (Spanisch)
Honduras	800-0123 wählen (Spanisch)
Ungarn [phone]	6 (Englisch, Ungarisch)
Indien	Primär: 1800-419-4666 (Tata)Sekundär: 1800-3000-8465 (Reliance)E-Mail: [e-mail] (Englisch und Hindi)
Indonesien	1-803-442-42562 213-002-1090 (Standardgebühren)(Englisch, Bahasa Indonesia)
Irland Garantieservice	und Kundendienst: 01-881-1444 (Englisch)
Israel	Givat Shmuel-Kundencenter: [phone](Hebräisch, Englisch)
Italien Garantieservice	und Kundendienst: [phone] (Italienisch)
Japan	0120-000-817(Japanisch, Englisch)
Kasachstan 77-273-23	1-427 (Standardgebühren) (Russisch, Englisch)
Korea	080-513-0880 (R-Gespräch)02-3483-2829 (gebührenfrei) (Koreanisch)
Lettland 371-6707-360	(Lettisch, Russisch, Englisch)
Litauen 370 5278 6602	(Italienisch, Russisch, Englisch)
Luxemburg	ThinkServer und ThinkStation: 352-360-385-343ThinkCentre und ThinkPad: 352-360-385-222 (Französisch)
Malaysia	1-800-88-001303-7724-8023 (Standardgebühren) (Englisch)
Malta 356-21-445-566	(Englisch, Italienisch, Maltesisch)
Mexiko 001-866-434-20	080 (Spanisch)
Niederlande 020-513-3	939 (Niederländisch)
Neuseeland 0508-770-506 (Englisch)
Nicaragua 001-800-220-2282 (Spanisch)
Norwegen 8152-1550 (Norwegisch)
Panama Lenovo-Kundencenter: 001-866-434 (gebührenfrei) (Spanisch)
Peru 0-800-50-866 (OPCION 2) (Spanisch)
Philippinen	1-800-8908-6454 (GLOBE-Nutzer)1-800-1441-0719 (PLDT-Nutzer) (Tagalog, Englisch)
Polen	Notebooks und Tablets mit Think-Logo: 48-22-273-9777ThinkStation und ThinkServer: 48-22-878-6999(Polnisch, Englisch)
Portugal 808-225-115	(Standardgebühren) (Portugiesisch)
Rumänien 4-021-224-4015(Rumänisch)
Russland	[phone]+7-495-240-8558(Standardgebühren) (Russisch)
Singapur	1-800-415-55296818-5315 (Standardgebühren)(Englisch, Mandarin, Bahasa Malaysia)
Slowakei ThinkStation	und ThinkServer: 421-2-4954-5555
Slowenien 386-1-2005	-60 (Slowenisch)
Spanien 34-917-147-83	(Spanisch)
Sri Lanka [phone]	-123 (Sumathi Information-Systeme) (Englisch)
Schweden Garantieservice und Kundendienst: 077-117-1040 (Schwedisch)
Schweiz	Garantieservice und Kundendienst: 0800-55-54-54 (Deutsch, Französisch, Italienisch)
Taiwan 0800-000-702	(Mandarin)
Thailand	001-800-4415-734([phone] (Standardgebühren) (Thai, Englisch)
Türkei 444-04-26 (Türkisch)
Vereinigtes Königreich	Standardgarantieservice: 03705-500-900 (Lokaltarif)Standardgarantieservice: 08705-500-900 (Englisch)
Vereinigte Staaten 1-800-426-7378 (Englisch)
Uruguay 000-411-005	-6649 (Spanisch)
Venezuela 0-800-100-2011 (Spanisch)
Vietnam	120-11072 (gebührenfrei)84-8-4458-1042 (Standardgebühren) (Vietnamesisch, Englisch)

Anhang B. Hinweise

Lenovo bietet die in diesem Dokument erwähnten Produkte, Dienste oder Funktionen möglicherweise nicht in allen Ländern an. Wenden Sie sich an Ihren örtlichen Lenovo-Repräsentanten, wenn Sie erfahren möchten, welche Produkte und Services derzeit in Ihrer Region angeboten werden. Jegliche Referenz auf ein Produkt, Programm oder einen Dienst von Lenovo soll weder behaupten noch implizieren, dass ausschließlich dieses Produkt, Programm oder der Dienst von Lenovo verwendet werden können. Sie können stattdessen jegliche funktional gleichwertigen Produkte, Programme oder Dienste verwenden, sofern diese nicht in Konflikt mit Lenovos Rechten am geistigen Eigentum stehen. Es liegt jedoch in der Verantwortung des Benutzers, die Eignung des Einsatzes anderer Produkte, Programme und Dienste zu beurteilen und zu überprüfen.

Lenovo kann Patentansprüche oder schwebende Patentansprüche hinsichtlich der in diesem Dokument beschriebenen Gegenstände innehaben. Die Ausgabe dieses Dokumentes verleiht Ihnen keinerlei Lizenzrechte an diesen Patenten. Sie können Lizenzanfragen schriftlich an folgende Adresse stellen:

Lenovo stellt diese Publikation wie besehen zur Verfügung, ohne jegliche ausdrückliche oder implizite Garantien, u. a. implizierter Garantien bezüglich der Nichtverletzung von Gesetzen, allgemeinen Gebrauchstauglichkeit oder Eignung zu einem bestimmten Zweck.

Einige Jurisdiktionen erlauben keinen Ausschluss ausdrücklicher oder implizierter Garantien bei bestimmten Transaktionen; in diesen Fällen gilt die oben genannte Erklärung für Sie nicht.

Diese Publikation kann technische Ungenauigkeiten oder typografische Fehler enthalten. Die hierin enthaltenen Informationen werden periodisch überarbeitet; diese Änderungen werden in neue Ausgaben dieser Publikation aufgenommen. Lenovo kann jederzeit und ohne Vorankündigung Verbesserungen und/oder Änderungen an dem/den Produkt(en) und/oder dem/den Programm(en) vornehmen, die in dieser Publikation beschrieben werden.

Die in diesem Dokument beschriebenen Produkte sind nicht für den Einsatz in Implantations- oder sonstigen lebenserhaltenden Anwendungen vorgesehen, bei denen Fehlfunktionen zu Verletzungen oder zum Tode von Personen führen können. Die in diesem Dokument enthaltenen Informationen wirken sich nicht auf Produktspezifikationen oder Gewährleistungen hinsichtlich Lenovo-Produkten aus. Kein Teil dieses Dokumentes darf als ausdrückliche oder implizierte Lizenz oder Schadensersatzgrundlage hinsichtlich der geistigen Eigentumsrechte von Lenovo oder Dritten ausgelegt werden. Sämtliche in diesem Dokument enthaltenen Informationen wurden unter bestimmten Umgebungsbedingungen gewonnen und dienen Illustrationszwecken. Die erzielten Ergebnisse können unter anderen Betriebsbedingungen abweichen.

Lenovo kann jegliche von Ihnen übermittelten Informationen auf beliebige, von Lenovo als angemessen erachtete, Weise verwenden oder verteilen, ohne dass sich daraus Ihnen gegenüber eine Verpflichtung ergibt.

Jegliche Referenzen in dieser Publikation auf Lenovo-ferne Internetseiten werden lediglich aus Annehmlichkeitsgründen zur Verfügung gestellt und stellen auf keine Weise eine Empfehlung solcher Internetseiten dar. Die Inhalte solcher Internetseiten sind nicht Teil der Materialien dieses Lenovo-Produkts, die Nutzung solcher Internetseiten geschieht auf Ihr eigenes Risiko.

Jegliche hierin enthaltenen Leistungsdaten wurden unter kontrollierten Bedingungen ermittelt. Aus diesem Grund können die unter anderen Betriebsbedingungen erzielten Ergebnisse deutlich abweichen. Einige Messungen können bei in der Entwicklung befindlichen Systemen vorgenommen worden sein, es besteht keine Gewährleistung, dass mit allgemein verfügbaren Systemen dieselben Ergebnisse erzielt werden. Ferner kann es sich bei manchen Messwerten um durch Extrapolation ermittelte Schätzungen handeln. Die tatsächlichen Ergebnisse können abweichen. Nutzer dieses Dokumentes sollten die Anwendungsdaten hinsichtlich ihrer spezifischen Umgebung überprüfen.

Hinweise zum Recycling

Lenovo möchte Besitzer von IT-Geräten anregen, Altgeräte auf vernünftige und verantwortungsbewusste Weise zu entsorgen. Lenovo bietet eine Vielzahl von Programmen und Diensten, die Sie beim Recycling Ihrer gebrauchten IT-Produkte unterstützen. Informationen zum Recycling von Lenovo-Produkten finden Sie hier:

http://www.lenovo.com/recycling

環境配慮に関して

Sammeln und Recyceln von nicht mehr benötigten Lenovo-Computern und -Monitoren

Wenn Sie Angestellter eines Unternehmens sind und einen Lenovo-Computer oder -Bildschirm entsorgen müssen, der Eigentum des Unternehmens ist, muss die Entsorgung gemäß dem Gesetz zur Förderung der effektiven Nutzung von Ressourcen (Law for Promotion of Effective Utilization of Resources) erfolgen. Computer und Monitore gelten als Industrieabfall und sollten stets über einen von Ihrer örtlichen Stadtverwaltung autorisierten Dienstleister zur Entsorgung von Industrieabfällen entsorgt werden. In Übereinstimmug mit dem Gesetz zur Förderung der effektiven Nutzung von Ressourcen (Law for Promotion of Effective Utilization of Resources) bietet Lenovo Japan über dessen PC-Sammel- und Recycling-Dienste die Sammlung, Wiederverwertung und das Recycling nicht

mehr benötigter Computer und Bildschirme. Einzelheiten finden Sie auf der Lenovo-Webseite unter

Vorschriften zur Förderung der nachhaltigen Nutzung von Ressourcen wurde am

1.10.2003 mit der Sammlung und dem Recycling von in Haushalten genutzten

Computern und Monitoren durch den Hersteller begonnen. Dieser Service

wird kostenlos für in Haushalten genutzte Computer angeboten, die nach dem

1.10.2003 erworben wurden. Einzelheiten finden Sie auf der Lenovo-Webseite

Entsorgung von Lenovo-Computerkomponenten

Einige in Japan vertriebene Lenovo-Computerprodukte können teilweise

aus Komponenten bestehen, die Schwermetalle oder andere für die Umwelt

gefährliche Substanzen enthalten. Verwenden Sie zur sachgemäßen

Entsorgung und Wiederverwertung von Komponenten wie Leiterplatinen oder

gedruckten Schaltungen die oben beschriebenen Methoden zur Sammlung und

Wiederverwertung nicht mehr benötigter Computer und Bildschirme.

Marken

Die folgenden Begriffe sind Marken von Lenovo in den Vereinigten Staaten, anderen Ländern oder beides:

Lenovo

The Lenovo logo

ThinkCentre

ThinkPad

ThinkVision

Microsoft, Windows und Windows NT sind Marken der Microsoft-

Unternehmensgruppe.

Sonstige Firmen-, Produkt- oder Servicenamen können Marken oder

Servicemarken von Dritten sein.

Netzkabel oder Netzteile

Verwenden Sie nur vom Produkthersteller angebotene Netzkabel und Netzteile.

Verwenden Sie das Netzkabel nicht für andere Geräte.
