| Produkttyp | Bildschirm |
| Marke | Lenovo |
| Modell | L22i-30 |
| Bildschirmdiagonale | 21,5 Zoll (54,6 cm) |
| Auflösung | 1920 x 1080 (Full HD) |
| Panel-Typ | IPS |
| Kontrastverhältnis | 1000:1 (typisch) |
| Helligkeit | 250 cd/m² |
| Reaktionszeit | 4 ms (Overdrive Extreme) |
| Anschlüsse | 1x VGA, 1x HDMI |
| Neigung | -5° bis 22° |
| VESA-Halterung | 100 x 100 mm |
| Stromverbrauch (max.) | 19 W |
| Stromverbrauch (typisch) | 15 W |
| Stromverbrauch (Bereitschaft) | < 0,3 W |
| Abmessungen mit Fuß (B x H x T) | 489,3 x 404,09 x 162,64 mm |
| Gewicht (ca.) | 3,5 kg |
| Lieferumfang | Monitor, Fuß, Ständer, Netzkabel, HDMI-Kabel, Kurzanleitung, Garantieheft |
| Sicherheit | Kensington-Schloss |
| Besondere Merkmale | Low Blue Light, FreeSync, DDC/CI, Anzeigemodi (Standard, Spiel, Web, Film, Bild) |
| Pflegehinweis | Mit weichem, leicht feuchtem Tuch reinigen; keine aggressiven Reinigungsmittel |
Häufig gestellte Fragen - L22i-30 LENOVO
Benutzerfragen zu L22i-30 LENOVO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Bildschirm kostenlos im PDF-Format! Finden Sie Ihr Handbuch L22i-30 - LENOVO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. L22i-30 von der Marke LENOVO.
BEDIENUNGSANLEITUNG L22i-30 LENOVO
Erste Ausgabe (August 2020)
LENOVO-Produkte, -Daten, -Computersoftware und -Services werden exklusiv unter Einsatz privater Mittel entwickelt und an Regierungsstellen als Handelsgüter mit begrenzten und eingeschränkten Nutzungs-, Reproduktions- und Offenlegungsrechten gemäß 48 C. F. R. 2.101 verkauft.
HINWEIS ZU BEGRENZTEN UND EINGESCHRÄNKTEN RECHTEN: Falls Produkte, Daten, Computersoftware oder Dienste gemäß „General Services Administration (GSA)“-Vertrag geliefert werden, unterliegen Verwendung, Reproduktion und Offenlegung den unter Vertragsnummer GS-35F-05925 festgelegten Beschränkungen.
Inhalt
Sicherheitsinformationen ...... iv
Allgemeine Sicherheitshinweise....iv
Kapitel 1. Erste Schritte....1-1
Lieferumfang 1-1
Wichtige Hinweise 1-2
Produktübersicht....1-2
Monitor aufstellen und anschließen 1-4
Kapitel 2. Monitor einstellen und verwenden ......2-1
Ergonomie und Bedienbarkeit....2-1
Arbeitsbereich richtig einrichten 2-1
Monitor positionieren und betrachten....2-1
Tipps für eine gesunde Arbeitsweise 2-2
Monitordarstellung anpassen....2-3
Unterstützten Anzeigemodus auswählen....2-7
Wissenswertes zur Energieverwaltung 2-8
Monitor richtig pflegen....2-9

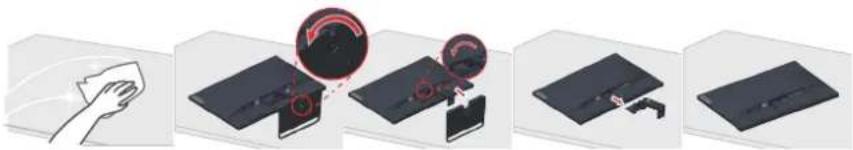

Monitorbasis und Ständer abnehmen 2-9
Wandmontage (optional)....2-9
Kapitel 3. Referenzinformationen ....3-1
Technische Daten 3-1
Problemlösung....3-3
Monitortreiber manuell installieren....3-5
Anhang A. Service und Support ...... A-1
Produkt registrieren ...... A-1
Technischer Online-Kundendienst ...... A-1
Telefonischer technischer Kundendienst ...... A-1
Anhang B. Hinweise....B-1
Hinweise zum Recycling......B-2
Marken B-3
Netzkabel oder Netzteile ...... B-3
Sicherheitsinformationen
Allgemeine Sicherheitshinweise
Tipps zur sicheren Nutzung Ihres Computers finden Sie unter:
http://www.lenovo.com/safety
Lesen Sie die Sicherheitshinweise, bevor Sie das Gerät installieren.
GEFAHR
Damit es nicht zu Stromschlägen kommt:
• Entfernen Sie keine Abdeckungen.
- Schalten Sie das Gerät erst ein, nachdem der Fuß montiert wurde.
- Schließen Sie das Gerät nicht bei Gewittern an, trennen Sie es auch nicht bei Gewitterlage.
- Der Netzstecker muss in eine ordnungsgemäß verkabelte und geerdete Steckdose eingesteckt werden.
- Sämtliche weiteren Geräte, mit denen das Produkt verbunden wird, müssen ebenfalls an ordnungsgemäß verkabelte und geerdete Steckdosen angeschlossen werden.
- Zur vollständigen Trennung des Monitors vom Stromnetz muss der Netzstecker gezogen werden. Die Steekdose sollte jederzeit frei zugänglich bleiben.
Die notwendigen Anweisungen sollten zur Einhaltung spezieller Vorsichtsmaßnahmen, die der Vermeidung von Gefahren bei Betrieb, Installation, Wartung, Transport oder Lagerung des Gerätes dienen, bereitgestellt werden.
Nehmen Sie (sofern Sie nicht entsprechend qualifiziert sind) zur Vermeidung von Stromschlägen keine Reparaturen und Wartungsarbeiten vor, die nicht in dieser Bedienungsanleitung erwähnt sind.
Handhabung:
- Falls Ihr Monitor schwerer als 18 kg ist, sollte er grundsätzlich von zwei Personen angehoben und transportiert werden.
Kapitel 1. Erste Schritte
Diese Bedienungsanleitung bietet dem Benutzer detaillierte Bedienungsanweisungen. Eine Übersicht zur Schnelleinrichtung mit knappen Informationen finden Sie auf dem Einrichtungsposter.
Lenovo L22i-30 unterstützt Lenovo Display Control Center - Artery.

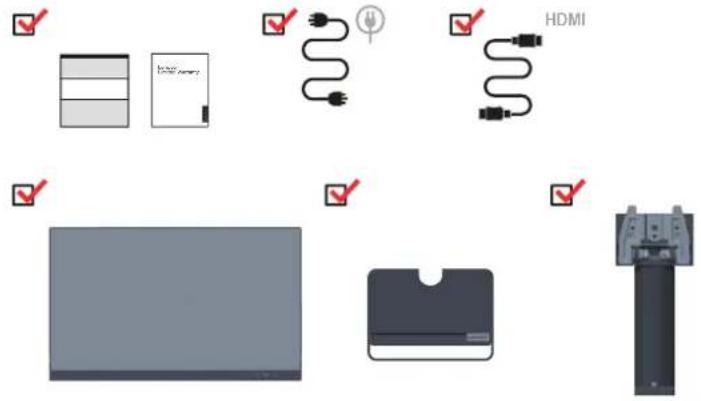

Lieferumfang
Das Produktpaket sollte die folgenden Komponenten enthalten:
■ Informationsblatt
■ Heft zur eingeschränkten Garantie von Lenovo
■ Netzkabel
■ HDMI-Kabel
■ Flachbildschirm
■ Monitorfuß
■ Fuß

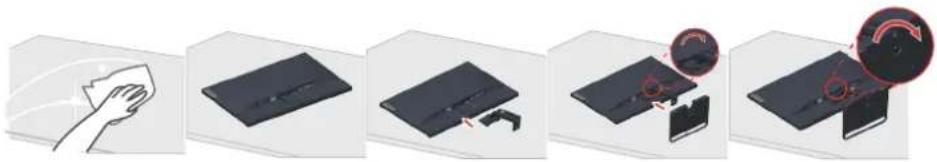

Schauen Sie sich zur Montage und Aufstellung Ihres Monitors bitte die nachstehenden Abbildungen an.
Hinweis: Versuchen Sie, die Anzeigefläche des Monitors möglichst nicht zu berühren. Die Anzeigefläche besteht aus Glas und kann durch rohe Behandlung und übermäßigen Druck beschädigt werden.
- Legen Sie Ihren Monitor mit der Bildschirmseite nach unten auf einen flachen, weichen Untergrund.
- Richten Sie die Ständerhalterung am Monitor aus.
- Setzen Sie die Basis in den Ständer ein, bis sie einrastet.
Hinweis: Wenn Sie eine VESA-Halterung verwenden möchten, lesen Sie bitte unter „Wandmontage (optional)“ auf Seite 2-9 nach.
Produktübersicht
In diesem Abschnitt erfahren Sie, wie Sie den Monitor in die richtige Position bringen, die Bedienelemente verwenden und die Kabelschloss-Öffnung zur Sicherung Ihres Monitors nutzen.
Einstellmöglichkeiten
Neigbar
Bitte entnehmen Sie den Neigungswinkel beispielhaft der nachstehenden Abbildung.
Monitor-Bedienelemente
Das Tastenfeld am Rahmen bietet Zugriff auf verschiedene Funktionen.
Weitere Hinweise zum Einsatz dieser Bedienelemente finden Sie unter „Monitordarstellung anpassen“ auf Seite 2-3.
Kensington-Schloss
Ihr Monitor ist mit einem Kensington-Schloss ausgestattet. Es befindet sich an der Rückseite des Monitors.
Monitor aufstellen und anschließen
Dieser Abschnitt erklärt Ihnen, wie Sie den Monitor richtig aufstellen und anschließen.
Monitor anschließen und einschalten
Hinweis: Achten Sie darauf, vor Durchführung dieses Verfahrens „Sicherheitsinformationen“ auf Seite iv zu lesen.
- Schalten Sie Ihren Computer und alle daran angeschlossenen Geräte aus, ziehen Sie den Netzstecker des Computers.
- Schließen Sie die Kabel gemäß den nachstehenden Symbolen an.

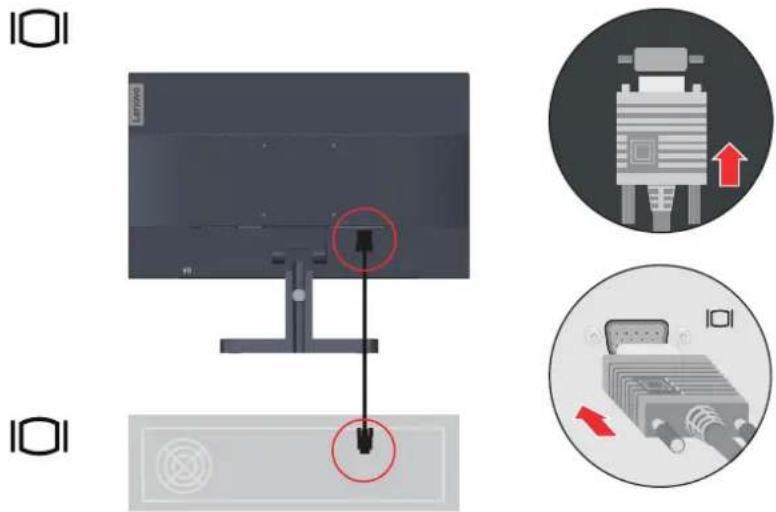

- Computeranschluss per VGA.

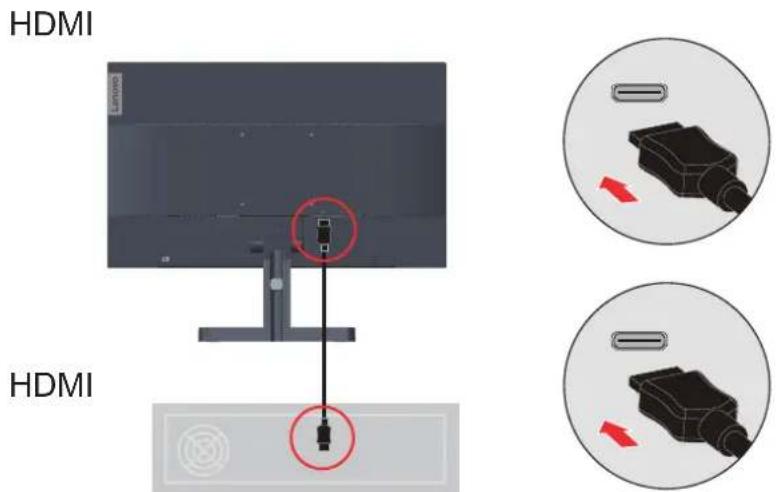

Hinweis: Bei anderen Regionen empfiehlt Lenovo Kunden, die den HDMI-Eingang an ihrem Monitor nutzen müssen, das „Lenovo-HDMI-zu-HDMI-Kabel OB47070“ unter http://www.lenovo.com/support/monitoraccessories
- Verbinden Sie das Audiokabel des Lautsprechers und den Audioanschluss des Monitors zur Übertragung der Audioquelle von HDMI.
Hinweis: Die Audioausgabe erfolgt im HDMI-Modus.
- Schließen Sie das Netzkabel an den Monitor an, verbinden Sie danach das Monitor- und das Computernetzkabel mit geerdeten (Schutzkontakt-) Steckdosen.
Hinweis: Ihr Gerät muss über ein zugelassenes Netzkabel mit Strom versorgt werden. Dabei müssen die jeweils gültigen Richtlinien zur Installation und/oder zum Gerät selbst eingehalten werden. Ein zertifiziertes Netzkabel, nicht schwächer als ein herkömmliches flexibles PVC-Kabel, muss eingesetzt werden, das die Norm IEC 60227 (Kennzeichnung H05VV-F 3G 0,75 mm² oder H05VVH2-F2 3G 0,75 mm²) erfüllt. Alternativ können Sie ein flexibles Kabel aus synthetischem Gummi gemäß IEC 60245 (Kennzeichnung H05RR-F 3G 0,75 mm²) verwenden.

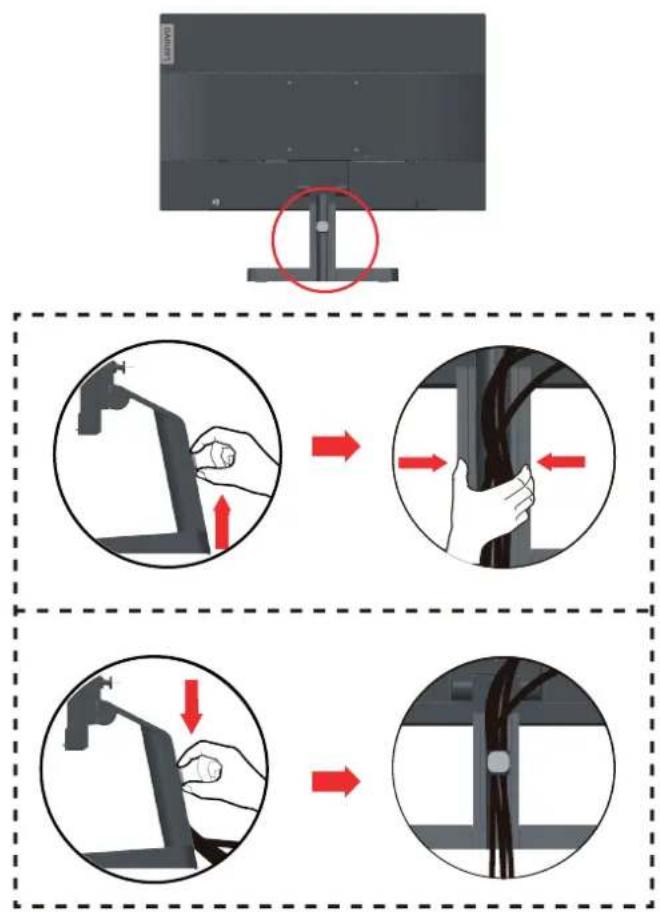

- Verbinden Sie die Kabel mit der Kabelklemme.

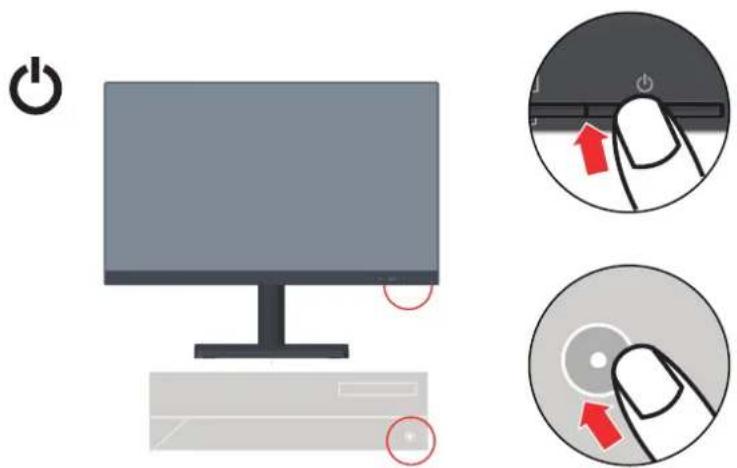

- Schalten Sie Monitor und Computer ein.
- Zur Installation des Monitortreibers laden Sie den Treiber Ihres Monitormodells von der Lenovo-Webseite herunter: https://pcsupport.lenovo.com/solutions/l22i_30. Beachten Sie zur Installation des Treibers den Abschnitt „Monitortreiber manuell installieren“ auf Scite 3-5.
Kapitel 2. Monitor einstellen und verwenden
In diesem Abschnitt erhalten Sie Informationen zum Einstellen und zum Betrieb Ihres Monitors.
Ergonomie und Bedienbarkeit
Eine ergonomisch vernünftige Arbeitsweise ist sehr wichtig, wenn Sie das Optimum aus Ihrem PC herausholen und Unannehmlichkeiten vermeiden möchten. Richten Sie sich Ihren Arbeitsplatz und Ihre Geräte so ein, dass sie Ihren individuellen Bedürfnissen entsprechen und auf den jeweiligen Einsatzzweck abgestimmt sind. Gewöhnen Sie sich darüber hinaus an gesunde Arbeitsweisen, damit Sie bei der Computerarbeit gute Leistungen erbringen können und Ihr Wohlbefinden dabei nicht zu kurz kommt.
Arbeitsbereich richtig einrichten
Sorgen Sie dafür, dass Ihre Arbeitsfläche eine für Sie geeignete Höhe aufweist und genügend Platz bietet, um Ihre Arbeit bequem ausführen zu können.
Passen Sie Ihren Arbeitsbereich so an, dass Sie optimal mit den Materialien und Geräten arbeiten können, mit denen Sie täglich zu tun haben. Halten Sie Ihren Arbeitsbereich sauber und sorgen Sie dafür, dass stets genügend Platz für die Dinge bleibt, mit denen Sie täglich arbeiten. Platzieren Sie besonders häufig benutzte Gegenstände (wie z. B. Maus und Telefon) so, dass Sie sie besonders leicht und bequem erreichen können.
Die Anordnung von Geräten und deren Einrichtung wirkt sich recht stark auf Ihre Arbeitshaltung aus. Die folgenden Punkte beschreiben, wie Sie Ihre Geräte optimal einrichten, um eine besonders gute Arbeitshaltung zu erreichen und beibehalten zu können.
Monitor positionieren und betrachten
Stellen Sie Ihren Computermonitor unter Berücksichtigung der folgenden Punkte auf, damit Sie bequem damit arbeiten können:
- Betrachtungsabstand: Der empfohlene Betrachtungsabstand zwischen Auge und Monitorbildschirm beträgt das 1,5-Fache der Bildschirmdiagonale. Sie können diesen erforderlichen Abstand in beengten Bürosituationen schaffen, indem Sie beispielsweise den Tisch von einer Wand oder Trennwand wegziehen und so Platz für den Monitor machen, Flachbild- oder Kompaktdisplays in der Tischecke aufstellen oder die Tastatur in einer einstellbaren Schublade zur Realisierung einer tieferen Arbeitsfläche platzieren.
- Monitorhöhe: Stellen Sie den Monitor so auf, dass sich Ihr Kopf und Ihr Nacken in einer bequemen und entspannten (aufrechten) Position befinden. Falls Sie Ihren Monitor nicht in der Höhe verstellen können, können Sie Bücher oder andere stabile Gegenstände unter den Monitorfuß legen, um die gewünschte Höhe zu erreichen. Als Faustregel gilt: Stellen Sie den Monitor so auf, dass die Oberkante des Bildschirms in Augenhöhe oder leicht darunter liegt, wenn Sie entspannt sitzen. Letztendlich ist jedoch entscheidend, dass Sie den Blickwinkel zum Monitor als angenehm empfinden und Ihre Augen bei der Arbeit nicht überlasten.
- Neigung: Stellen Sie die Neigung Ihres Monitors so ein, dass Sie ihn bequem ablesen können, Kopf und Nacken dabei in einer bequemen und entspannten Haltung bleiben.
- Aufstellung allgemein: Stellen Sie Ihren Monitor so auf, dass keine Reflexionen durch Beleuchtungskörper oder nahe Fenster auf dem Bildschirm auftreten.
Abschließend noch ein paar weitere Tipps zum komfortablen Arbeiten mit Ihrem Monitor:
- Sorgen Sie für angemessene, der Tätigkeit angepasste Beleuchtung.
- Stellen Sie Helligkeit, Kontrast und sonstige Bildeinstellungen (sofern Ihr Monitor über solche Einstellmöglichkeiten verfügt) so ein, dass die Darstellung Ihrem persönlichen Geschmack entspricht.
- Halten Sie die Bildfläche Ihres Monitors sauber, damit Bildschirminhalte möglichst scharf (und somit augenfreundlich) dargestellt werden.
Jede konzentrierte und länger anhaltende Bildschirmtätigkeit kann Ihre Augen ermüden. Achten Sie darauf, den Blick hin und wieder vom Bildschirm abzuwenden und einen weiter entfernten Gegenstand zu betrachten (schauen Sie aus dem Fenster), damit sich Ihre Augenmuskulatur entspannen kann. Falls Sie Fragen zur Ermüdung der Augen oder zu Schproblemen haben sollten, fragen Sie bitte einen Spezialisten (z. B. einen Optiker oder Augenarzt) um Rat.
Tipps für eine gesunde Arbeitsweise
Die folgenden Informationen stellen eine Zusammenfassung einiger wichtigen Faktoren dar, die Sie berücksichtigen sollten, wenn Sie bequem und produktiv mit Ihrem Computer arbeiten möchten.
- Eine gute Haltung beginnt mit der Aufstellung der Geräte: Die Gestaltung Ihres Arbeitsbereiches und die Aufstellung Ihrer Computergeräte wirken sich stark auf Ihre Haltung bei der Computerarbeit aus. Achten Sie darauf, Ihre Geräte wie unter „Arbeitsbereich richtig einrichten“ auf Seite 2-1 beschrieben anzuordnen. Auf diese Weise erreichen Sie leicht eine bequeme und produktive Haltung. Vergessen Sie auch nicht, die Einstellmöglichkeiten Ihrer Computerkomponenten und Büromöbel zu nutzen und diese Dinge jetzt und in Zukunft an Ihre persönlichen Vorlieben anzupassen.
- Bereits kleine Haltungsänderungen können Beschwerden lindern: Je länger Sie sitzen und vor Ihrem Computer arbeiten, desto wichtiger ist es, auf Ihre Arbeitshaltung zu achten. Vermeiden Sie es, längere Zeit in ein und derselben Haltung zu arbeiten. Ändern Sie ihre Haltung von Zeit zu Zeit etwas. Dies beugt Beschwerden vor, die durch zu langes Arbeiten in derselben Position entstehen können. Nutzen Sie sämtliche Einstellmöglichkeiten, die Ihnen Büromöbel und sonstige Geräte bieten, um Änderungen Ihrer Haltung zu unterstützen.
- Kurze Pausen unterstützen das gesunde Arbeiten mit Computern: Da Computerarbeit eine in erster Linie unbewegliche Tätigkeit ist, ist es besonders wichtig, dass Sie von Zeit zu Zeit kurze Pausen einlegen. Stehen Sie hin und wieder von Ihrem Arbeitsplatz auf, strecken Sie sich, gehen Sie ein Stückchen und holen Sie sich etwas zu trinken – oder unternehmen Sie etwas anderes, das nichts mit Ihrem Computer zu tun hat. Eine kurze Arbeitspause sorgt für Haltungsänderungen, die Ihr Körper begrüßen wird, und hilft Ihnen dabei, Ihre Arbeit so bequem und produktiv wie nur möglich erledigen zu können.
Monitordarstellung anpassen
In diesem Abschnitt lernen Sie die Bedienelemente kennen, mit denen Sie die Darstellung Ihres Monitors anpassen können.
Direktzugriff-Bedienelemente verwenden
Mit den Direktzugriff-Bedienelementen steuern Sie den Monitor, wenn das Bildschirmmenü (On Screen Display – OSD) nicht angezeigt wird.
| Symbol | Funktion Beschreibung | ||
| 1 |  | Input Source (Eingangsquelle) | Zum Umschalten der Video-Eingangsquelle Zur vorherigen Ebene im OSD-Menü zurückkehren. |
 | DDC-CI | Zum Aktivieren oder Deaktivieren der DDC-CI-Funktion halten Sie diese Taste 10 Sekunden lang gedrückt | |
| Exit (Verlassen) | Verlassen und zur vorherigen Ebene zurückkehren. | ||
| 2 |  | Auto Adjustment (Auto-Anpassung) | Zum Optimieren des Bildes (Größe, Position, Phase und Takt) (nur bei analoger [VGA] -Quelle) |
| [acnni] | Increase (Erhöhen) | Zum Umschalten zum vorherigen Element drücken. Zum Erhöhen des aktuellen Wertes am Einstellregler. | |
| 3 | [55-41] | Brightness (Helligkeit) | Direkter Zugriff auf die Helligkeitseinstellung. |
 Enable Low Blue Light (Schwaches Blaulicht aktivieren) | Zur Aktivierung von Low Blue Light (Schwaches Blaulicht) 3 Sekunden gedrückt halten. | ||
 Disable Low Blue Light (Schwaches Blaulicht deaktivieren) | Zur Deaktivierung von Low Blue Light (Schwaches Blaulicht) 3 Sekunden gedrückt halten. | ||
| [1367] | Decrease (Verringern) | Zum Umschalten zum nächsten Element drücken. Zum Verringern des aktuellen Wertes am Einstellregler. | |
| 4 | [440] | Menu (Menü) | Zum Zugreifen auf das OSD-Menü.Zum Bestätigen der Auswahl drücken.Durch 10-sekündiges Gedrückthalten wird das Menü freigegeben/gesperrt. |
| [==] | Enter | Zum Aufrufen der nächsten Ebene im Hauptmenü/Submenü oder zum Aufrufen der vorherigen Ebene in der Einstellciste drücken. | |

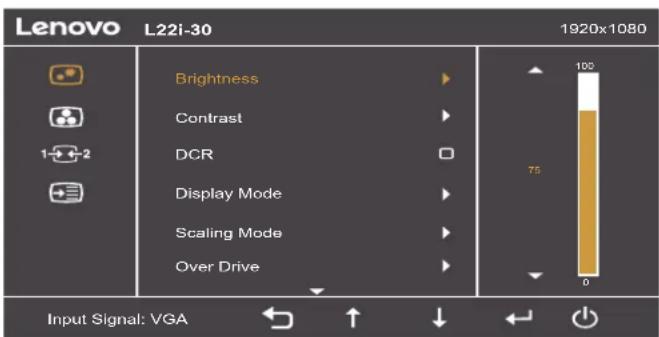

Bildschirmmenüs (OSD) verwenden
Mit dem Bildschirmmenü (OSD) können Sie Einstellungen am Bildschirm verändern.
So nutzen Sie diese Einstellmöglichkeiten:
- Öffnen Sie das OSD-Hauptmenü mit ☐
-
Mit den Tasten ↑/↓ bewegen Sie sich zwischen den einzelnen Symbolen. Wählen Sie ein Symbol, aktivieren Sie die Funktion mit der Taste ← Falls die Funktion über ein Untermenü verfügt, können Sie sich mit den Tasten ↑ zwischen den einzelnen Optionen bewegen; mit der Taste ← wählen Sie die gewünschte Funktion anschließend aus. Einstellungen nehmen Sie mit den Tasten ↑ oder ↓ vor, drücken Sie zum Speichern ←
-
Mit der Taste ← bewegen Sie sich rückwärts durch die Untermenüs und verlassen das OSD.
-
Wenn Sie die Taste ←10 Sekunden lang gedrückt halten, wird das OSD gesperrt. Dadurch können Sie unabsichtliche Änderungen der OSD-Einstellungen verhindern. Zum Freigegeben des OSD halten Sie die Taste ←erneut 10 Sekunden lang gedrückt. Nun können Sie wieder Einstellungen vornchmen.
-
DDC/CI als Standardeinstellung auswählen. Verlassen Sie das OSD, halten Sie die Taste zum Deaktivieren/Aktivieren der DDC/CI-Funktion 10 Sekunden lang gedrückt. Die Meldung „DDC/CI disable (DDC/CI Aus)“ wird auf dem Bildschirm angezeigt.
Tabelle 2-1. OSD-Funktionen
| OSD-Symbol im Hauptmenü | Untermenü Beschreibung | Bedienelemente und Einstellungen | |
| Brightness (Helligkeit) | Zum Einstellen der Gesamthelligkeit. | Alle Eingänge | |
| Contrast (Kontrast) | Zum Einstellen des Kontrastes zwischen hellen und dunklen Bereichen. | ||
| DCR | Aktiviert das dynamische Kontrastverhältnis.Off (Aus)On (Ein) | ||
| Display Mode (Anzeigemodus) | Standard/Game(Spiel)/Web/Movie(Film)/Picture(Bild) | ||
| Scaling Mode (Skalierungsmodus) | Wählt aus, wie die Darstellung skaliert werden soll.Original AR (Originalformat): Bildformat wie Eingangssignal.Full Screen (Vollbild): Das Bild wird auf Vollbildgröße gestreckt. | ||
| Over Drive (Übersteuerung) | Reaktionszeit verbessernOff (Aus)NormalExtreme (Extrem) | ||
| FreeSync | Off (Aus)On (Ein) | ||
| Automatic (Automatisch) | Zum Optimieren des Bildes (Größe, Position, Phase und Takt). | Nur für VGA-Eingang (analog) | |
| Clock (Takt) | Passt die Anzahl an Pixeln an, die bei einem horizontalen Durchlauf abgetastet werden. | ||
| Phase Passt die | Phase des Pixeltaktsignals an. | ||
| Horizontal Position (Horizontale Position) | Zum Verschieben des Bildes nach links oder rechts. | ||
| Vertical Position (Vertikale Position) | Zum Verschieben des Bildes nach oben oder unten. | ||
 | Preset Mode(Voreinstellungsmodus) | Zum Anpassen der Intensität roter, grüner und blauer Farbantcile.• Bluish (Bläulich)• Neutral• Reddish (Rötlich)• sRGB | Alle Eingänge |
| Custom(Benutzerdefiniert) | • Red (Rot): Erhöht oder vermindert den Rotanteil des Bildes.• Green (Grün): Erhöht oder vermindert den Grünanteil des Bildes.• Blue (Blau): Erhöht oder vermindert den Blauanteil des Bildes. | ||
| Low Blue Light(Schwaches Blaulicht) | • On (Ein)• Off (Aus) | ||
 | VGA | Wählen Sie unter den Bedienelementen „Digital“, wenn Sie VGA verwenden. | |
| HDMI | Wählen Sie unter den Bedienelementen „Digital“, wenn Sie HDMI verwenden. | ||
 | Information(Informationen) | Zeigt Modellnamen,Bildwiederholfrequenz und Details zum Gerät. In diesem Bildschirm können Sie keine Einstellungen ändern. | Alle Eingänge |
| Language (Sprache) | Zur Auswahl der Sprache, in der Menüs angezeigt werden.Die ausgewählte Sprache wirkt sich nur auf die Sprache des Bildschirmmenüs (OSD) aus. Sie hat keinen Einfluss auf die Software, die auf dem Computer läuft. | ||
| Menu Horizontal(Menü horizontal) | Verschiebt das OSD nach links oder rechts. | ||
| Menu Vertical(Menü vertikal) | Verschiebt das OSD nach oben oder unten. | ||
| Transparency(Transparenz) | Aus/20/40/60/80/100 | ||
| OSD Timeout(OSD-Zeitüberschreitung) | Legen Sie fest, wie lange das OSD bei Inaktivität eingeblendet bleiben soll. | ||
| Reset All Settings(Alle Einstellungen rücksetzen) | • Cancel (Abbrechen)• Factory Reset (Werksrücksetzung)Setzt den Monitor auf die Werkseinstellungen zurück. | ||
| *Der Einsatz des Modus Extreme (Extrem) (Reaktionszeit) kann zu einer verminderten Anzeigequalität führen, wenn schnell bewegliche Videografiken angezeigt werden. Nutzer sollten prüfen, ob der Modus Extreme (Extrem) (Reaktionszeit) mit der jeweiligen Applikation kompatibel ist.*Schwaches-Blaulicht-Modus reduziert den Blaulichtanteil. | |||
Unterstützten Anzeigemodus auswählen
Der Computer steuert, welchen Anzeigemodus der Monitor verwendet. Lesen Sie daher bitte in der Dokumentation Ihres Computers nach, wie Sie die Anzeigemodi ändern können.
Bildgröße, Bildposition und Bildform können sich eine Umschalten der Anzeigemodi ändern. Dies ist normal; das Bild kann über die automatische Bildeinstellung und die Bildoptionen neu angepasst werden.
Anders als Röhrenmonitore, die eine hohe Bildwiederholfrequenz benötigen, um ein flackerfreies Bild anzeigen zu können, arbeiten LCD- oder Flachbildschirme grundsätzlich flackerfrei.
Hinweis: Falls Ihr System zuvor mit einem CRT-Monitor genutzt wurde und der aktuell konfigurierte Anzeigemodus außerhalb des Bereichs dieses Monitors liegt, müssen Sie den CRT-Monitor möglicherweise vorübergehend erneut anschließen, bis Sie das System neu konfiguriert haben. Stellen Sie es vorzugsweise auf einen gängigen Anzeigemodus wie 1920 x 1080 bei 60 Hz ein.
Die nachstehend aufgeführten Anzeigemodi wurden bereits ab Werk optimal voreingestellt.
Tabelle 2-2. Werkseitig voreingestellte Anzeigemodi
| Timing Bildwiederholrate (Hz) | |
| 640x480 60Hz | |
| 640x480 72Hz | |
| 640x480 75Hz | |
| 720x400 70Hz | |
| 800x600 60Hz | |
| 800x600 72Hz | |
| 800x600 75Hz | |
| 1024x768 60Hz | |
| 1024x768 70Hz | |
| 1024x768 75Hz | |
| 1280x1024 75Hz | |
| 1280x1024 60Hz | |
| 1280x1024 70Hz | |
| 1440x900 60Hz | |
| 1600x900 60Hz | |
| 1680x1050 60Hz | |
| 1920x1080 60Hz | |
| 1920x1080 75Hz | |
Wissenswertes zur Energieverwaltung
Die Energieverwaltung wird aktiv, sobald der Computer feststellt, dass Sie Maus oder Tastatur über einen bestimmten Zeitraum nicht mehr benutzt haben. Es gibt unterschiedliche Energiesparzustände, die in der folgenden Tabelle beschrieben werden.
Am effektivsten ist es jedoch, dass Sie Ihren Monitor am Ende eines jeden Arbeitstages abschalten – und immer dann, wenn Sie ihn längere Zeit nicht verwenden werden.
Tabelle 2-3. Betriebsanzeige
| Zustand | Betriebs-anzeige | Bildschirm | Wiederaufnahme des Betriebs |
| Ein Weiß Normal | |||
| Bereitschaft/Ruhezustand | Orange Schwarz | Taste drücken oder Maus bewegen.Es könnte erneut eine leichte Verzögerung auftreten.Hinweis: Der Monitor wechselt auch dann in den Bereitschaftsmodus, wenn kein Signal anliegt. | |
| Aus Aus Schwarz | Drücken Sie zum Einschalten die Ein-/AustasteEs kann einen kleinen Moment dauern, bis das Bild wieder erscheint. |
Energieverwaltungsmodi
| VESA-Modi | Horizontale Sync | Vertikale Sync | Video | Betriebsanzeige | Stromverbrauch |
| Normalbetrieb Aktiv Aktiv Aktiv | Weiß | 19 W (max.)*15 W (typisch) | |||
| Aktiv ausgeschaltet | Inaktiv Inaktiv Aus | Orange Weniger als 0,3 W | |||
| Ausgeschaltet | - | - | - | Aus | Weniger als 0,3 W |
\*\* Maximale Leistungsaufnahme mit max. Leuchtkraft.
Dieses Dokument dient nur zu Informationszwecken und spiegelt die Leistung unter Laborbedingungen wieder. Ihr Produkt erzielt je nach der von Ihnen bestellten Auswahl an Software, Komponenten und Peripheriegeräten möglicherweise eine andere Leistung. Wir sind nicht verpflichtet, solche Informationen zu aktualisieren. Folglich sollte sich der Kunde bei der Entscheidungsfindung in Bezug auf elektrische Toleranzen sowie anderweitig nicht auf diese Informationen verlassen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Genauigkeit oder Vollständigkeit gemacht.
Monitor richtig pflegen
Denken Sie daran, die Stromversorgung abzuschalten, bevor Sie jegliche Wartungsarbeiten an Ihrem Monitor ausführen.
Niemals:
- Wasser oder sonstige Flüssigkeiten direkt auf Ihren Monitor gelangen lassen.
- Lösungsmittel oder Scheuermittel verwenden.
- Leicht entflammbare Substanzen zum Reinigen Ihres Monitors oder anderer Elektrogeräte verwenden.
- Den Anzeigebereich Ihres Monitors mit scharfen oder scheuernden Gegenständen berühren. Solche Berührungen können bleibende Schäden an Ihrem Bildschirm verursachen.
- Reinigungsmittel verwenden, die Antistatik-Lösungen oder ähnliche Zusätze enthalten. Solche Mittel können die Beschichtung des Anzeigebereiches beschädigen.
Grundsätzlich:
- Ein weiches Tuch leicht mit Wasser anfeuchten und damit sanft über Gehäuse und Bildschirm wischen.
- Fettflecken oder Fingerabdrücke mit einem feuchten Tuch und einer geringen Menge eines milden Reinigungsmittels entfernen.
Monitorbasis und Ständer abnehmen
Schritt 1: Platzieren Sie den Monitor auf einem weichen, ebenen Untergrund.
Schritt 2: Entfernen Sie die Schrauben vom Ständer, bevor Sie den Ständer vom Monitor lösen.
Schauen Sie in die Dokumentation, die mit dem Wandmontagesatz geliefert wurde. Zur Vorbereitung auf die Wandmontage führen Sie bitte die folgenden Schritte aus:
Schritt 1: Überzeugen Sie sich davon, dass der Monitor abgeschaltet ist, anschließend ziehen Sie den Netzstecker.
Schritt 2: Legen Sie den LCD-Monitor mit der Bildschirmfläche nach unten auf ein Handtuch oder eine Decke.
Schritt 3: Entfernen Sie Basis und Ständer vom Monitor, siehe „Monitorbasis und Ständer abnehmen“ auf Seite 2-9.
Schritt 4: Bringen Sie die Montagehalterung aus dem VESA-kompatiblen Wandmontageset. (Abstand 100 x 100 mm) an, die Art der VESA-Montageschraube ist M4 x 10 mm.
Schritt 5: Fixieren Sie den Monitor an der Wand, halten Sie sich dabei an die mit dem Wandmontageset gelieferten Anweisungen. Nur zur Anwendung mit einer UL-gelisteten Wandmontagehalterung; minimale Belastbarkeit: 8kg
Hinweis:
Bei Verwendung eines flexiblen Arms darf der Monitor maximal um 5 Grad nach unten geneigt werden.
Kapitel 3. Referenzinformationen
Dieser Abschnitt enthält Monitorspezifikationen, Anweisungen zur manuellen Installation des Treibers und Hinweise zur Problemlösung.
Technische Daten
Tabelle 3-1. Technische Daten, Modell: L22i-30
| Abmessungen Tiefe 162, | 64 mm | |
| Höhe 404,09 mm | ||
| Breite 489,30 mm | ||
| Fuß Neigbar Bereich: -5 | °~22° | |
| VESA-Halterung Unterstützt 100 mm x 100 mm | ||
| Bild Sichtbare Bildgröße | 546,1 mm | |
| Maximale Höhe 476,064 mm | ||
| Maximale Breite 267,786 mm | ||
| Pixelabstand 0,24795 mm | ||
| Stromversorgung VersorgungsspannungMaximale Stromaufnahme | 100 – 240 V Wechselspannung1,5A | |
| StromverbrauchHinweis: Angaben zur Stromversorgung gelten für die Kombination Monitor und Netzteil.Hinweis: Typischer Stromverbrauch wird mit Standardcinstellungen getestet. | Normalbetrieb | < 19 W (maximal)< 15 W (typisch) |
| Bereitschaft/Ruhezustand | < 0,3 W | |
| AusHinweis: ohne USB/Webcam/externe Lautsprecher | < 0,3 W bei 100 und 240 VWechselspannung | |
| VGA | Schnittstelle | VGA |
| Horizontalauflösung | 1920 Pixel (maximal) | |
| Vertikalaufösung | 1080 Zeilen (maximal) | |
| Taktfrequenz | 205 MHz (maximal) | |
| HDMI | Schnittstelle | HDMI |
| Eingangssignal | VESA TMDS (Panel LinkTM) | |
| Horizontalauflösung | 1920 Pixel (maximal) | |
| Vertikalaufösung | 1080 Zeilen (maximal) | |
| Taktfrequenz | 165 MHz (maximal) | |
| Kommunikation | VESA DDC/CI | |
| Unterstützte Anzeigemodi | Horizontalfrequenz 54 – 90 kHz | |
| Vertikalfrequenz 49 – 76 Hz | ||
| Physische Auflösung 1920 x 1080 bei 60 Hz | ||
| Temperatur Betrieb 0 bis | 40 °C | |
| Lagerung -20 bis 60 °C | ||
| Transport -20 bis 60 °C | ||
| Feuchtigkeit Betrieb 10% | bis 80%, nicht kondensierend | |
| Lagerung 5 % bis 95 %, nicht kondensierend | ||
| Transport 5 % bis 95 %, nicht kondensierend | ||
Problemlösung
Falls einmal ein Problem beim Einstellen oder beim Betrieb Ihres Monitors auftauchen sollte, können Sie dies eventuell selbst lösen. Probieren Sie zunächst die hier vorgeschlagenen Lösungen, ehe Sie sich an Ihren Händler oder an Lenovo wenden.
Tabelle 3-2. Problemlösung
| Problem Mögliche | Ursache Empfohlene Maßnahme Referenz | ||
| Das Wort „Bercichs-überschreitung) wird auf dem Bildschirm angezeigt, die Betriebsanzeige blinkt weiß. | Das System ist auf einen Anzeigemodus eingestellt, der nicht vom Monitor unterstützt wird. | Falls Sie einen alten Monitor durch Ihren neuen Flachbildschirm ersetzen, schließen Sie den alten Monitor erneut an und stellen Sie einen Anzeigemodus ein, den Ihr neuer Flachbildschirm beherrscht.Wenn Sie mit Windows arbeiten, starten Sie das System im abgesicherten Modus neu und wählen einen vom Monitor unterstützten Anzeigemodus.Falls diese Möglichkeiten nicht funktionieren sollten, wenden Sie sich an ein Kundenzentrum. | „Unterstützten Anzeigemodus auswählen“ auf Seite 2-7 |
| Die Bildqualität ist inakzeptabel | Das Videosignalkabel ist nicht richtig zwischen Monitor und Grafikkarte angeschlossen. | Achten Sie darauf, das Kabel richtig und wackelfrei an Grafikkarte und Monitor anzuschließen. | „Monitor anschließen und einschalten“ auf Seite 1-4 |
| Die Farbeinstellungen sind möglicherweise nicht korrekt. | Wählen Sie eine andere Farbeinstellung aus dem OSD-Menü. | „Monitordarstellung anpassen“ auf Seite 2-3 | |
| Die automatische Bildeinstellung wurde nicht durchgeführt. | Führen Sie die automatische Bildeinstellung durch. | „Monitordarstellung anpassen“ auf Seite 2-3 | |
| Die Betriebsanzeige leuchtet nicht, es wird kein Bild angezeigt. | Der Monitor ist nicht eingeschaltet.Das Stromkabel ist lose oder nicht angeschlossen.Die Steckdose führt keinen Strom. | Achten Sie darauf, das Stromkabel richtig anzuschließen.Achten Sie darauf, dass die Steckdose Strom führt.Schalten Sie den Monitor an.Probieren Sie ein anderes Stromkabel.Probieren Sie eine andere Steckdose. | „Monitor anschließen und einschalten“ auf Seite 1-4 |
| Der Bildschirm ist schwarz, die Betriebsanzeige leuchtet orange. | Der Monitor befindet sich im Bereitschaftsmodus/Ruhezustand. | Drücken Sie eine Taste an der Tastatur oder bewegen Sie die Maus, um den Monitor wieder einzuschalten.Überprüfen Sie die Energieverwaltungseinstellungen Ihres Computers. | „Wissenswertes zur Encrgieverwaltung“ auf Seite 2-8 |
| Problem Mögliche | Ursache Empfohlene Maßnahme Referenz | |
| Die Betriebsanzeige leuchtet gelb, allerdings wird kein Bild angezeigt. | Das Videosignalkabel ist lose oder von Grafikkarte oder Monitor abgezogen. | Achten Sie darauf, dass Grafikkarte und Monitor korrekt über das Videokabel verbunden sind. |
| Monitorhelligkeit und Monitorkontrast sind auf niedrigste Stufe eingestellt. | Passen Sie die Helligkeits- und Kontrasteinstellungen über das OSD-Menü an. | |
| Ein oder mehrere Pixel leuchten in der falschen Farbe. | Dies ist ein Phänomen, das bei LCD-Bildschirmen vorkommen kann. Es sollte die Anzeigequalität insgesamt nicht beeinträchtigen. | Falls mehr als fünf Pixel in den falschen Farben leuchten sollten, wenden Sie sich den Kundendienst. |
| • Linien in Text erscheinen verschwommen, Bilder erscheinen unscharf.• Es wandern horizontale oder vertikale Streifen durch das Bild. | • Die Bildcinstellung wurde nicht optimiert.• Die Anzeige-eigenschaften Ihres Systems wurden nicht optimiert. | Passen Sie die Auflösung an Ihrem System auf die native Auflösung dieses Monitors an: 1920 x 1080 bei 60 Hz. |
| Führen Sie die automatische Bildeinstellung durch.Wenn die automatische Bildeinstellung nicht hilft, führen Sie eine manuelle Anpassung durch. | ||
| Wenn Sie mit der nativen Auflösung arbeiten, können Sie das Bild durch die Anpassung der Einstellung Punkte pro Zoll (dpi) an Ihrem System noch weiter verbessern. | ||
| Rufen Sie dazu den erweiterten Einstellungsbereich der Anzeige-eigenschaften Ihres Systems auf. |
Monitortreiber manuell installieren
Nachstehend finden Sie die Schritte, mit deren Hilfe Sie die Monitortreiber unter Microsoft Windows 7 und Microsoft Windows 10 manuell installieren können.
Monitortreiber unter Windows 7 installieren
Um die Plug and Play-Funktion von Microsoft Windows 7 zu verwenden, führen Sie bitte Folgendes aus:
- Schalten Sie den Computer und sämtliche angeschlossenen Geräte aus.
- Überzeugen Sie sich davon, dass der Monitor richtig angeschlossen ist.
- Schalten Sie zuerst den Monitor und dann den Computer ein. Warten Sie, bis das Windows-7-Betriebssystem komplett geladen ist.
- Suchen Sie auf der Lenovo-Webseite (https://pcsupport.lenovo.com/solutions/l22i_30) den entsprechenden Monitortreiber und laden Sie ihn auf den PC herunter, mit dem dieser Monitor verbunden ist (z. B. einem Desktop-Computer).
- Öffnen Sie das Fenster Display Properties (Eigenschaften von Anzeige), indem Sie auf Start, Control Panel (Systemsteuerung), Hardware and Sound (Hardware und Sound) klicken. Anschließend klicken Sie auf Display (Anzeige).
- Klicken Sie auf den Eintrag Change the display settings (Anzeigeeinstellungen ändern).
- Klicken Sie auf die Schaltfläche Advanced Settings (Erweiterte Einstellungen).
- Klicken Sie auf das Register Monitor.
- Klicken Sie auf die Schaltfläche Properties (Eigenschaften).
- Klicken Sie auf das Register Driver (Treiber).
- Klicken Sie auf Update Driver (Treiber aktualisieren). Anschließend klicken Sie auf Browse the computer to find the driver program (Auf dem Computer nach Treibersoftware suchen).
- Wählen Sie Pick from the list of device driver program on the computer (Aus einer Liste von Gerätetreibern auf dem Computer auswählen).
- Klicken Sie auf die Schaltfläche Hard Disk (Datenträger). Wählen Sie nach Anklicken von Browse (Durchsuchen) den folgenden Pfad:
X:\Monitor Drivers\Windows 7 (dabei meint X das Laufwerk, auf dem sich der heruntergeladene Treiber befindet (z. B. einem Desktop-Computer)). - Wählen Sie die Datei „lenL22i-30.inf“, klicken Sie auf die Open (Öffnen)-Schaltfläche. Klicken Sie auf die Schaltfläche OK.
- Wählen Sie im neuen Fenster LEN L22i-30 und klicken auf Next (Weiter).
- Nach Abschluss der Installation sollten Sie alle heruntergeladenen Dateien löschen und alle Fenster schließen.
- Starten Sie das System neu. Das System wählt automatisch die maximale Bildwiederholfrequenz und passende Farbprofile.
Monitortreiber unter Windows 10 installieren
Um die Plug and Play-Funktion von Microsoft Windows 10 zu verwenden, führen Sie bitte Folgendes aus:
- Schalten Sie den Computer und sämtliche angeschlossenen Geräte aus.
- Überzeugen Sie sich davon, dass der Monitor richtig angeschlossen ist.
- Schalten Sie zuerst den Monitor und dann den Computer ein. Warten Sie, bis das Windows-10-Betriebssystem komplett geladen ist.
- Suchen Sie auf der Lenovo-Webseite (https://pcsupport.lenovo.com/solutions/l22i_30) den entsprechenden Monitortreiber und laden Sie ihn auf den PC herunter, mit dem dieser Monitor verbunden ist (z. B. einem Desktop-Computer).
- Bewegen Sie die Maus am Desktop in die linke untere Bildschirmecke, rechtsklicken Sie dann auf Control Panel (Systemsteuerung), doppelklicken Sie dann auf das Symbol Hardware and Sound (Hardware und Sound) und klicken Sie anschließend auf Display (Anzeige).
- Klicken Sie auf den Eintrag Change the display settings (Anzeigeeinstellungen ändern).
- Klicken Sie auf die Schaltfläche Advanced Settings (Erweiterte Einstellungen).
- Klicken Sie auf das Register Monitor.
- Klicken Sie auf die Schaltfläche Properties (Eigenschaften).
- Klicken Sie auf das Register Driver (Treiber).
- Klicken Sie auf Update Driver (Treiber aktualisieren). Anschließend klicken Sie auf Browse the computer to find the driver program (Auf dem Computer nach Treibersoftware suchen).
- Wählen Sie Pick from the list of device driver program on the computer (Aus einer Liste von Gerätetreibern auf dem Computer auswählen).
- Klicken Sie auf die Schaltfläche Hard Disk (Datenträger). Wählen Sie nach Anklicken von Browse (Durchsuchen) den folgenden Pfad: X:\Monitor Drivers\Windows 10 (dabei meint X das Laufwerk, auf dem sich der heruntergeladene Treiber befindet (z. B. einem Desktop-Computer)).
- Wählen Sie die Datei „lenL22i-30.inf“, klicken Sie auf die Open (Öffnen)-Schaltfläche. Klicken Sie auf die Schaltfläche OK.
- Wählen Sie im neuen Fenster LEN L22i-30 und klicken auf Next (Weiter).
- Nach Abschluss der Installation sollten Sie alle heruntergeladenen Dateien löschen und alle Fenster schließen.
- Starten Sie das System neu. Das System wählt automatisch die maximale Bildwiederholfrequenz und passende Farbprofile.
Hinweis: Anders als bei Röhrenmonitoren wird die Darstellungsqualität bei LCD-Bildschirmen durch eine höhere Bildwiederholfrequenz nicht verbessert. Lenovo empfiehlt, entweder 1920 x 1080 bei einer Bildwiederholfrequenz von 60 Hz oder 640 x 480 bei einer Bildwiederholfrequenz von 60 Hz einzustellen.
Weitere Hilfe erhalten
Wenn Sie Ihr Problem dennoch nicht lösen können, wenden Sie sich bitte an das Lenovo-Kundencenter. Weitere Informationen zur Kontaktaufnahme mit dem Kundencenter finden Sie in „Anhang A. Service und Support“ auf Seite A-1.
Anhang A. Service und Support
Die folgenden Informationen beziehen sich auf den technischen Kundendienst, den Sie innerhalb der Garanticzeit oder während der gesamten Betriebslebenszeit des Produktes in Anspruch nehmen können. Die vollständigen Lenovo-Garantiebedingungen finden Sie in der Erklärung zur eingeschränkten Garantic.
Produkt registrieren
Nach der Registrierung profitieren Sie sowohl von Produktservices und Aktualisierungen als auch von kostenlosem oder reduziertem Computerzubehör und Dokumenten. Besuchen Sie: http://www.lenovo.com/support
Technischer Online-Kundendienst
Technischer Online-Support ist während der Lebensdauer Ihres Produktes über die Lenovo-Support-Webseite unter http://www.lenovo.com/support verfügbar
Während der Garantiedauer können Sie einen Produktaustausch oder den Austausch defekter Komponenten in Anspruch nehmen. Darüber hinaus ist es möglich, einen Vor-Ort-Service zu nutzen, falls Ihr Produkt in einem Lenovo-Computer installiert ist. Unsere Mitarbeiter des technischen Kundendienstes helfen Ihnen gerne, die beste Alternative zu finden.
Telefonischer technischer Kundendienst
Unser Kundendienstzentrum unterstützt Sie bis zu 90 Tage nach Beendigung der Marktpräsenz eines Produktes auch weiterhin bei Installation und Konfiguration. Nach Ablauf dieser Zeit wird die Unterstützung eines solchen Produktes eingestellt oder ist – nach Lenovos Ermessen – auch weiterhin gegen Gebühr möglich. Ergänzende Unterstützung ist ebenfalls gegen Schutzgebühr möglich.
Bevor Sie sich an einen Mitarbeiter des technischen Kundendienstes wenden, sorgen Sie bitte dafür, dass die folgenden Informationen zur Hand sind:Name und Artikelnummer des Produktes, Kaufbeleg, Computerhersteller/-modell/-seriennummer und -anleitung, exakter Wortlaut von Fehlermeldungen, Problembeschreibung, Informationen zur Hardware- und Softwarekonfiguration Ihres Systems.
Es kann vorkommen, dass unsere technischen Kundendienstmitarbeiter das Problem mit Ihnen am Computer durchgehen möchten.
Telefonnummern können sich ohne Vorankündigung ändern. Die aktuellsten Telefonnummern des Lenovo-Kundendienstes finden Sie immer unter:
http://www.lenovo.com/support
| Land oder Region Telefonnummer | |
| China 400-990-8888 | |
| Südafrika 800982393 | |
| Argentinien 0800-444 | -2722 (Spanisch) |
| Australien 1300-557-073 | |
| Österreich 800295730 | (Deutsch) |
| Belgien 80076524 (Französisch, Niederländisch) | |
| Bolivien 800-100-764 | (Spanisch) |
Anhang B. Hinweise
Lenovo bietet die in diesem Dokument erwähnten Produkte, Dienste oder Funktionen möglicherweise nicht in allen Ländern an. Wenden Sie sich an Ihren örtlichen Lenovo-Repräsentanten, wenn Sie erfahren möchten, welche Produkte und Services derzeit in Ihrer Region angeboten werden. Jegliche Referenz auf ein Produkt, Programm oder einen Dienst von Lenovo soll weder behaupten noch implizieren, dass ausschließlich dieses Produkt, Programm oder der Dienst von Lenovo verwendet werden können. Sie können stattdessen jegliche funktional gleichwertigen Produkte, Programme oder Dienste verwenden, sofern diese nicht in Konflikt mit Lenovos Rechten am geistigen Eigentum stehen. Es liegt jedoch in der Verantwortung des Benutzers, die Eignung des Einsatzes anderer Produkte, Programme und Dienste zu beurteilen und zu überprüfen.
Lenovo kann Patentansprüche oder schwebende Patentansprüche hinsichtlich der in diesem Dokument beschriebenen Gegenstände innehaben. Die Ausgabe dieses Dokumentes verleiht Ihnen keinerlei Lizenzrechte an diesen Patenten. Sie können Lizenzanfragen schriftlich an folgende Adresse stellen:
Lenovo stellt diese Publikation wie besehen zur Verfügung, ohne jegliche ausdrückliche oder implizite Garantien, u. a. implizierter Garantien bezüglich der Nichtverletzung von Gesetzen, allgemeinen Gebrauchstauglichkeit oder Eignung zu einem bestimmten Zweck.
Einige Jurisdiktionen erlauben keinen Ausschluss ausdrücklicher oder implizierter Garantien bei bestimmten Transaktionen; in diesen Fällen gilt die oben genannte Erklärung für Sie nicht.
Diese Publikation kann technische Ungenauigkeiten oder typografische Fehler enthalten. Die hierin enthaltenen Informationen werden periodisch überarbeitet; diese Änderungen werden in neue Ausgaben dieser Publikation aufgenommen. Lenovo kann jederzeit und ohne Vorankündigung Verbesserungen und/oder Änderungen an dem/den Produkt(en) und/oder dem/den Programm(en) vornehmen, die in dieser Publikation beschrieben werden.
Die in diesem Dokument beschriebenen Produkte sind nicht für den Einsatz in Implantations- oder sonstigen lebenserhaltenden Anwendungen vorgesehen, bei denen Fehlfunktionen zu Verletzungen oder zum Tode von Personen führen können. Die in diesem Dokument enthaltenen Informationen wirken sich nicht auf Produktspezifikationen oder Gewährleistungen hinsichtlich Lenovo-Produkten aus. Kein Teil dieses Dokumentes darf als ausdrückliche oder implizierte Lizenz oder Schadensersatzgrundlage hinsichtlich der geistigen Eigentumsrechte von Lenovo oder Dritten ausgelegt werden. Sämtliche in diesem Dokument enthaltenen Informationen wurden unter bestimmten Umgebungsbedingungen gewonnen und dienen Illustrationszwecken. Die erzielten Ergebnisse können unter anderen Betriebsbedingungen abweichen.
Lenovo kann jegliche von Ihnen übermittelten Informationen auf beliebige, von Lenovo als angemessen erachtete, Weise verwenden oder verteilen, ohne dass sich daraus Ihnen gegenüber eine Verpflichtung ergibt.
Jegliche Referenzen in dieser Publikation auf Lenovo-ferne Internetseiten werden lediglich aus Annchmlichkeitsgründen zur Verfügung gestellt und stellen auf keine Weise eine Empfehlung solcher Internetseiten dar. Die Inhalte solcher Internetseiten sind nicht Teil der Materialien dieses Lenovo-Produkts, die Nutzung solcher Internetseiten geschicht auf Ihr eigenes Risiko.
Jegliche hierin enthaltenen Leistungsdaten wurden unter kontrollierten Bedingungen ermittelt. Aus diesem Grund können die unter anderen Betriebsbedingungen erzielten Ergebnisse deutlich abweichen. Einige Messungen können bei in der Entwicklung befindlichen Systemen vorgenommen worden sein, es besteht keine Gewährleistung, dass mit allgemein verfügbaren Systemen dieselben Ergebnisse erzielt werden. Ferner kann es sich bei manchen Messwerten um durch Extrapolation ermittelte Schätzungen handeln. Die tatsächlichen Ergebnisse können abweichen. Nutzer dieses Dokumentes sollten die Anwendungsdaten hinsichtlich ihrer spezifischen Umgebung überprüfen.
Hinweise zum Recycling
Lenovo möchte Besitzer von IT-Geräten anregen, Altgeräte auf vernünftige und verantwortungsbewusste Weise zu entsorgen. Lenovo bietet eine Vielzahl von Programmen und Diensten, die Sie beim Recycling Ihrer gebrauchten IT-Produkte unterstützen. Informationen zum Recycling von Lenovo-Produkten finden Sie hier:
Sammeln und Recyceln von nicht mehr benötigten Lenovo-Computern und -Monitoren
Wenn Sie Angestellter eines Unternehmens sind und einen Lenovo-Computer oder -Bildschirm entsorgen müssen, der Eigentum des Unternehmens ist, muss die Entsorgung gemäß dem Gesetz zur Förderung der effektiven Nutzung von Ressourcen (Law for Promotion of Effective Utilization of Resources) erfolgen. Computer und Monitore gelten als Industrieabfall und sollten stets über einen von Ihrer örtlichen Stadtverwaltung autorisierten Dienstleister zur Entsorgung von Industrieabfällen entsorgt werden. In Übereinstimmug mit dem Gesetz zur Förderung der effektiven Nutzung von Ressourcen (Law for Promotion of Effective Utilization of Resources) bietet Lenovo Japan über dessen PC-Sammel- und Recycling-Dienste die Sammlung, Wiederverwertung und das Recycling nicht mehr benötigter Computer und Bildschirme. Einzelheiten finden Sie auf der Lenovo-Webseite unter https://www.lenovo.com/jp/ja/services_warranty/recycle/perrecycle/. Gemäß Vorschriften zur Förderung der nachhaltigen Nutzung von Ressourcen wurde am 1.10.2003 mit der Sammlung und dem Recycling von in Haushalten genutzten Computern und Monitoren durch den Hersteller begonnen. Dieser Service wird kostenlos für in Haushalten genutzte Computer angeboten, die nach dem 1.10.2003 erworben wurden. Einzelheiten finden Sie auf der Lenovo-Webseite unter https://www.lenovo.com/jp/ja/services_warranty/recycle/personal/.
Entsorgung von Lenovo-Computerkomponenten
Einige in Japan vertriebene Lenovo-Computerprodukte können teilweise aus Komponenten bestehen, die Schwermetalle oder andere für die Umwelt gefährliche Substanzen enthalten. Verwenden Sie zur sachgemäßen Entsorgung und Wiederverwertung von Komponenten wie Leiterplatinen oder gedruckten Schaltungen die oben beschriebenen Methoden zur Sammlung und Wiederverwertung nicht mehr benötigter Computer und Bildschirme.
Marken
Die folgenden Begriffe sind Marken von Lenovo in den Vereinigten Staaten, anderen
Ländern oder beides:
Lenovo
Das Lenovo-Logo
ThinkCentre
ThinkPad
ThinkVision
Microsoft, Windows und Windows NT sind Marken der Microsoft-Unternehmensgruppe.
Sonstige Firmen-, Produkt- oder Servicenamen können Marken oder Servicemarken von
Dritten sein.
Netzkabel oder Netzteile
Verwenden Sie nur vom Produkthersteller angebotene Netzkabel und Netzteile. Verwenden Sie das Netzkabel nicht für andere Geräte.
- Inhalt
- Sicherheitsinformationen ...... iv
- Kapitel 1. Erste Schritte....1-1
- Kapitel 2. Monitor einstellen und verwenden ......2-1
- Kapitel 3. Referenzinformationen ....3-1
- Anhang A. Service und Support ...... A-1
- Anhang B. Hinweise....B-1
- Sicherheitsinformationen
- Allgemeine Sicherheitshinweise
- GEFAHR
- Damit es nicht zu Stromschlägen kommt:
- Handhabung:
- Kapitel 1. Erste Schritte
- Lieferumfang
- Produktübersicht
- Einstellmöglichkeiten
- Neigbar
- Monitor-Bedienelemente
- Kensington-Schloss
- Monitor aufstellen und anschließen
- Monitor anschließen und einschalten
- Kapitel 2. Monitor einstellen und verwenden
- Ergonomie und Bedienbarkeit
- Arbeitsbereich richtig einrichten
- Monitor positionieren und betrachten
- Tipps für eine gesunde Arbeitsweise
- Monitordarstellung anpassen
- Direktzugriff-Bedienelemente verwenden
- Bildschirmmenüs (OSD) verwenden
- Unterstützten Anzeigemodus auswählen
- Wissenswertes zur Energieverwaltung
- \*\* Maximale Leistungsaufnahme mit max. Leuchtkraft.
- Monitor richtig pflegen
- Niemals:
- Grundsätzlich:
- Monitorbasis und Ständer abnehmen
- Hinweis:
- Kapitel 3. Referenzinformationen
- Technische Daten
- Problemlösung
- Monitortreiber manuell installieren
- Monitortreiber unter Windows 7 installieren
- Monitortreiber unter Windows 10 installieren
- Weitere Hilfe erhalten
- Anhang A. Service und Support
- Produkt registrieren
- Technischer Online-Kundendienst
- Telefonischer technischer Kundendienst
- Anhang B. Hinweise
- Hinweise zum Recycling
- Marken
- Netzkabel oder Netzteile
Marke : LENOVO
Modell : L22i-30
Kategorie : Bildschirm
