01730 - Fernbedienung Vimar - Kostenlose Bedienungsanleitung

Produkttyp	Funkfernbedienung für Vimar By-me System
Modell	01730
Marke	Vimar
Abmessungen (ca.)	150 x 45 x 20 mm
Gewicht (ca.)	80 g
Stromversorgung	2 x AAA-Batterien (nicht im Lieferumfang)
Batterielebensdauer (ca.)	1 Jahr bei normalem Gebrauch
Funkfrequenz	868 MHz (typisch für Vimar)
Reichweite (ca.)	30 m im Freien, 15 m in Gebäuden
Funktionen	Ein/Aus, Dimmen, Szenensteuerung, Jalousiesteuerung
Anzahl der Tasten	4 (Standardausführung)
Kompatibilität	Vimar By-me Aktoren und Empfänger
Gehäusematerial	Kunststoff, weiß
Schutzart	IP20 (nur für Innenräume)
Betriebstemperatur	0 °C bis +40 °C
Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine aggressiven Reinigungsmittel
Sicherheitshinweis	Batterien außerhalb der Reichweite von Kindern aufbewahren; nicht öffnen oder modifizieren
Entsorgung	Elektrogeräte und Batterien getrennt entsorgen (WEEE)
Ersatzteile	Ersatzbatterien, optionale Wandhalterung (Art.-Nr. 01731)
Reparatur	Bei Defekt Fachhändler oder Vimar-Service kontaktieren
Herstellergarantie	2 Jahre

Häufig gestellte Fragen - 01730 Vimar

Wie verbinde ich die Fernbedienung 01730 mit einem Vimar By-me Empfänger?

Halten Sie die Taste PROG am Empfänger gedrückt, bis die LED blinkt. Drücken Sie dann innerhalb von 10 Sekunden die gewünschte Taste auf der Fernbedienung. Die LED erlischt zur Bestätigung. Wiederholen Sie den Vorgang für weitere Tasten.

Welche Batterien werden für die Fernbedienung Vimar 01730 benötigt?

Die Fernbedienung benötigt zwei AAA-Batterien (1,5 V). Bitte verwenden Sie Alkaline-Batterien für eine lange Lebensdauer.

Wie kann ich die Reichweite der Fernbedienung erhöhen?

Die Reichweite beträgt ca. 30 m im Freien. Vermeiden Sie Metallhindernisse und dicke Wände. Halten Sie die Fernbedienung möglichst hoch und richten Sie sie in Richtung des Empfängers. Ein Repeater kann die Reichweite vergrößern.

Wie reinige ich die Fernbedienung 01730 richtig?

Reinigen Sie die Fernbedienung mit einem weichen, trockenen Tuch. Verwenden Sie keine flüssigen Reiniger oder Scheuermittel, da diese das Gehäuse beschädigen könnten.

Kann ich mit einer Fernbedienung mehrere Vimar Geräte steuern?

Ja, die Fernbedienung kann mehrere Empfänger steuern, sofern sie im gleichen Funknetz angelernt sind. Pro Taste kann ein Befehl gespeichert werden (z.B. Licht an/aus oder Szene).

Was tun, wenn die Fernbedienung nicht reagiert?

Überprüfen Sie zuerst die Batterien und tauschen Sie sie gegebenenfalls aus. Stellen Sie sicher, dass der Empfänger mit Strom versorgt ist. Halten Sie die Fernbedienung näher an den Empfänger. Falls nötig, lernen Sie die Fernbedienung neu an.

Ist die Fernbedienung Vimar 01730 wasserdicht?

Nein, die Fernbedienung hat die Schutzart IP20 und ist nur für den Innenbereich geeignet. Sie sollte nicht in feuchten Räumen wie Badezimmern oder im Freien verwendet werden.

Wie programmiere ich Szenen mit der Fernbedienung?

Die Programmierung erfolgt über die Vimar By-me Software oder einen Szenencontroller. Weisen Sie der Fernbedienungstaste eine Szene zu, indem Sie die gewünschten Aktoren auf den Befehl konfigurieren.

Kann ich die Fernbedienung an der Wand montieren?

Ja, mit der optionalen Wandhalterung (Art.-Nr. 01731) kann die Fernbedienung an der Wand befestigt werden. Die Halterung wird separat erworben.

Wo finde ich die vollständige Bedienungsanleitung für die Vimar 01730?

Die Bedienungsanleitung steht auf der Website von notice-facile.com als PDF zum Download bereit. Sie können auch die Vimar-Website besuchen oder den Kundendienst kontaktieren.

BEDIENUNGSANLEITUNG 01730 Vimar

Bidirektionale By-alarm Fernbedienung mit Anschluss in Funkfrequenz 868 MHz gespeist von 1 Batterie 3V CR2032 (mitgeliefert).

Die Fernbedienung ist ein bidirektionales Funkgerät, das zur Verwaltung der Steuergeräte 01700.DE und 01703.DE verwendet wird.

Dank der bidirektionalen Technologie werden umgehend der Anlagenstatus oder die Ausführung der gesendeten Befehle angezeigt.

Die 4 mit spezifischen Bedruckungen gekennzeichneten Tasten sind frei programmierbar und können für das Ein- und Ausschalten des Alarms, die Aktivierung und Deaktivierung der aktiven Ausgänge und viele weitere im Steuergerät verfügbare Funktionen verwendet werden.

Die Fernbedienung ist mit einer Mehrfarben-LED ausgestattet, die anhand der Einschaltung während der unterschiedlichen Verwendungsphasen die Anzeige der verschiedenen Anlagenstatus intuitiv gestaltet.

TECHNISCHE MERKMALE

• Versorgung: Im Lieferumfang enthaltene 3V-Lithium-Batterie CR2032
  • Frequenzbereich: 868.25 MHz
• Übertragene Funkleistung: < 25 mW (14dBm)
• Empfängerklasse: Klasse 2 Duty Cycle < 1%

BATTERIEN

Die Fernbedienung wird von einer 3V-Lithium-Knopfzelle des Modells CR2032 gespeist.

• Für den Batteriewechsel müssen lediglich das Gehäuse der Fernbedienung durch Lösen der Stellschraube geöffnet und anschließend die Batterie gewechselt werden. Hierbei auf das korrekte Einlegen der Batterie achten, d.h. mit Pluspol nach oben.
• Für eine längere Lebensdauer wird die Verwendung von Batterien mit 5-jährigem Verfallsdatum ab Austauschdatum empfohlen.

ACHTUNG: Explosionsgefahr bei Austausch der Batterie gegen einen unzulässigen Typ. Die Altbatterien sind vorschriftsmäßig zu entsorgen.

KONFIGURATION DER FERNBEDIENUNG

Mit der Software By-alarm Manager können den Tasten der Fernbedienung die gewünschten Funktionen zugewiesen werden (für nähere Angaben siehe die Softwareanleitung).

FUNKTIONSWEISE DER FERNBEDIENUNG

• Zum Senden des Befehls die Taste länger drücken (ca. 2 s); durch kurze rote Blinkimpulse meldet die LED das erfolgte Senden des Befehls.
• Das Steuergerät bestätigt den Empfang des gesendeten Befehls durch Aufleuchten für die Dauer von einer halben Sekunde der grünen LED auf der Fernbedienung.
  Achtung: Wird die Fernbedienung außerhalb der maximalen Reichweite verwendet, blinkt die rote LED nach Tastendruck mehrere Male in schneller Folge auf, allerdings ohne dass die grüne Antwort-LED aufleuchtet; dies weist darauf hin, dass das Steuergerät den gesendeten Befehl nicht empfangen hat.
• Bei einem kurzen Druck der Taste (unter 1 s) zeigt die LED den Anlagenstatus durch Aufleuchten in der entsprechenden Farbe an (siehe nächsten Abschnitt).

Anforderung des Anlagenstatus

Mit der Fernbedienung kann der aktuelle Status der Einbruchssicherungsanlage angezeigt werden; das Steuergerät bestätigt den Empfang des Befehls durch Aufleuchten der LED wie folgt:

• Grüne LED ein: Der mit der Taste verknüpfte Bereich ist ausgeschaltet.
• Rote LED ein: Der mit der Taste verknüpfte Bereich ist im Modus ON (Gesamteinschaltung) eingeschaltet.
• Orangefarbene LED ein: Der mit der Taste verknüpfte Bereich ist im Modus INT oder PAR (Teileinschaltungen) eingeschaltet.

Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.

NORMKONFORMITÄT

RED-Richtlinie.

Normen EN 60950-1, EN 50130-4, EN 61000-6-3, EN 301 489-3, EN 300 220-2, EN 62479.

Vimar SpA erklärt, dass die Funkanlage der Richtlinie 2014/53/EU entspricht. Die vollständige Fassung der EU-Konformitätserklärung steht im Datenblatt des Produkts unter der Internetadresse www.vimar.com zur Verfügung.

FRONTANSICHT

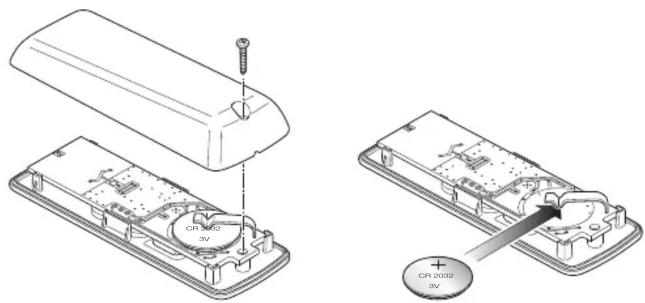

AUSTAUSCH DER BATTERIE.

1.2.

ACHTUNG!
Die Akkus umweltgerecht bei zugelassenen Sammelstellen entsorgen.

Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer

Das Symbol der durchgestrichenen Mulltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfallen zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Mullentsorgung zu deponieren oder es dem Handler bei Ankauf eines neuen Produkts zu übergeben. Bei Handlern mit einer Verkaufsfläche von mindestens 400 m² konnen zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Mulltrennung für das dem Recycling, der Behandlung und der umweltvertraglichen Entsorgung zugeführten Gerates tragt dazu bei, mogliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begunstigt den Wiedereinsatz und/oder das Recyceln der Materialien, aus denen das Gerät besteht.
