Produkttyp	Alarmanlage
Marke	Vimar
Modell	01709
Abmessungen (ca.)	120 x 80 x 30 mm
Gewicht (ca.)	200 g
Stromversorgung	Netzteil (230 V AC) mit Batterie-Backup
Batterietyp	9V Block oder wiederaufladbar
Erkennungsmethode	Passiv-Infrarot (PIR) Bewegungssensor
Reichweite Sensor	Bis zu 10 m
Erfassungswinkel	90°
Alarmlautstärke	Bis 85 dB
Kommunikation	Drahtlos (Funk)
Frequenzband	868 MHz
Anzeige	LED-Statusanzeige
Betriebstemperatur	0 °C bis 40 °C
Schutzart	IP30 (Innenbereich)
Montage	Wandmontage (Schrauben und Dübel inklusive)
Installation	Einfache Selbstinstallation ohne Fachkenntnisse
Wartung	Regelmäßige Reinigung des Sensors mit einem trockenen Tuch, Batteriewechsel alle 1-2 Jahre
Sicherheit	Sabotageschutz gegen Öffnen und Abreißen
Ersatzteile	Batterien, Montagematerial über den Fachhandel erhältlich
Reparatur	Reparatur durch autorisierten Kundendienst; keine kundenseitige Reparatur empfohlen
Lieferumfang	Bewegungsmelder, Montagematerial, Anleitung
Sprache der Anleitung	Deutsch

Häufig gestellte Fragen - 01709 Vimar

Wie kann ich den Alarm ausschalten?

Drücken Sie die Aus-Taste auf der Vorderseite des Geräts oder verwenden Sie die Fernbedienung, falls vorhanden.

Der Alarm löst ohne erkennbaren Grund aus. Was tun?

Überprüfen Sie die Position des Sensors: Er sollte nicht in der Nähe von Heizungen, Fenstern oder Haustieren montiert sein. Reduzieren Sie die Empfindlichkeit gemäß der Anleitung.

Wie wechsle ich die Batterie?

Öffnen Sie das Gehäuse, entfernen Sie die alte Batterie und setzen Sie eine neue 9V-Blockbatterie ein. Achten Sie auf die richtige Polarität.

Kann ich den Alarm mit mehreren Sensoren erweitern?

Ja, das Modell Vimar 01709 unterstützt bis zu 4 Sensoren. Weitere Sensoren können Sie separat erwerben und anmelden.

Ist der Alarm wasserdicht?

Nein, der Alarm ist mit IP30 nur für den Innenbereich geeignet. Schützen Sie ihn vor Feuchtigkeit.

Wie hoch ist die Reichweite des Funksignals?

Die Reichweite beträgt im Freien bis zu 100 m, in Gebäuden kann sie durch Wände reduziert werden.

Kann ich die Alarmlautstärke einstellen?

Ja, die Lautstärke ist über einen internen Regler einstellbar. Standardmäßig ist sie auf 85 dB eingestellt.

Was bedeutet die blinkende LED?

Eine blinkende LED zeigt den Bereitschaftsmodus an. Bei einem Alarm leuchtet sie dauerhaft rot.

Kann ich den Alarm über eine App steuern?

Nein, der Vimar 01709 ist ein Standalone-Gerät ohne App-Unterstützung. Die Steuerung erfolgt lokal.

Wie kann ich den Alarm zurücksetzen?

Entfernen Sie die Batterie und trennen Sie das Netzteil für 30 Sekunden. Setzen Sie dann die Stromversorgung wieder ein.

BEDIENUNGSANLEITUNG 01709 Vimar

EINBAU DER MODULE IN DIE ZENTRALEN 01700 UND 01703.

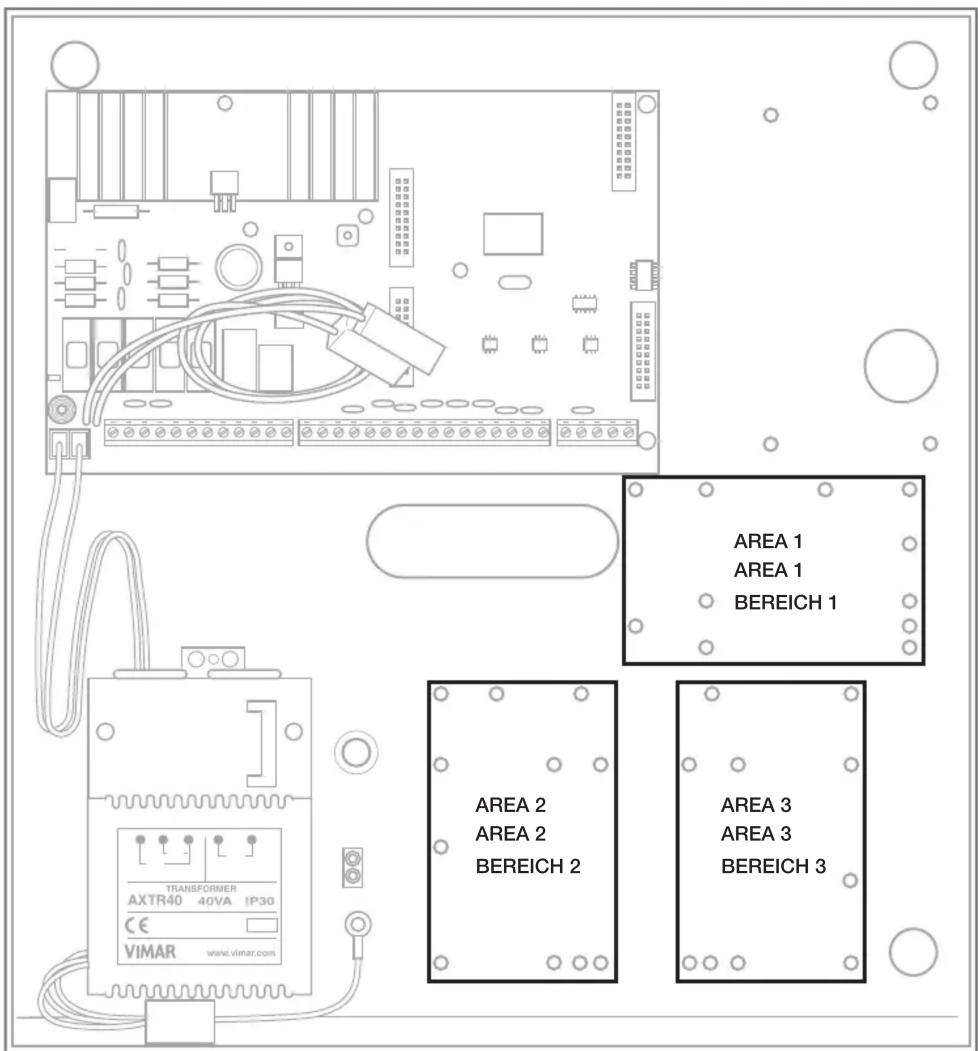

Das Metallgehäuse der By-Alarm-Zentrale ist mit entsprechenden Bohrungen versehen, die den Einbau der Eingangserweiterungsmodule 01704, 01709 und des Ausgangserweiterungsmoduls 01710 ermöglichen. Durch diese Bohrungen können maximal 3 Module pro Zentrale eingebaut werden. Die verfügbaren Bereiche sind in der folgenden Abbildung dargestellt.

In die BEREICHEN können folgende Elemente eingebaut werden:

• 3 Erweiterungsmodule 4 Eingänge 01709
• 3 Erweiterungsmodule 8 Eingänge 01704
• 3 Erweiterungsmodul 4 Ausgänge 01710
- Kombinationen der Module 01709, 01704 und 01710.

By-alarm

01704-01709-01710

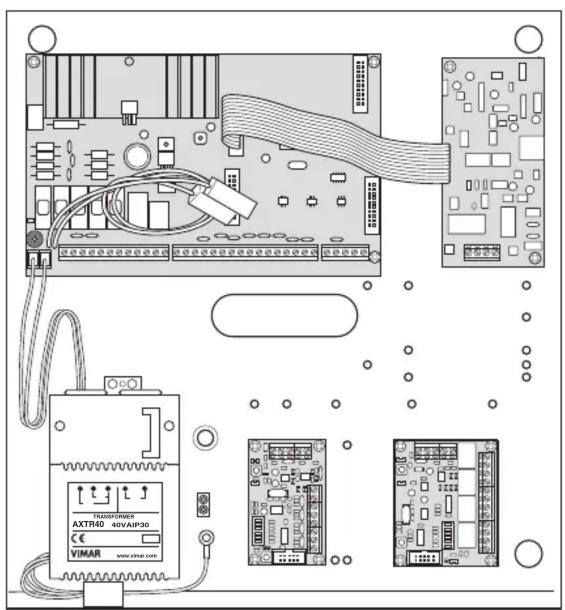

ESEMPI DI INSTALLAZIONE - EXAMPLES OF INSTALLATION - INSTALLATIONSBEISPIELE.

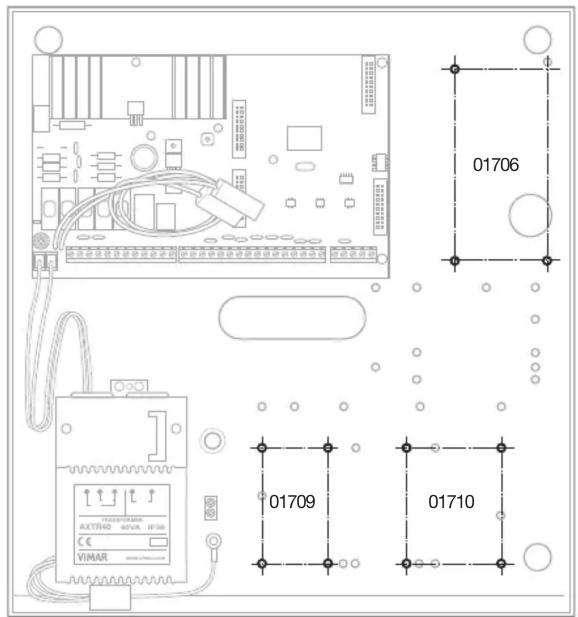

• Installazione comunicatore PSTN 01706, 1 modulo ingressi 01709 e 1 modulo uscite 01710.
• Installation of PSTN Communicator 01706, 1 input module 01709 and 1 output module 01710.
• Installierung des Wählgeräts PSTN 01706, 1 Eingangsmodul 01709 und 1 Ausgangsmodul 01710.
