Produkttyp	Wasserpumpe (Klimagerät)
Marke	Gree
Modell	FP-051-WAHS-K
Abmessungen (H x B x T)	235 x 800 x 500 mm
Gewicht	19,3 kg
Betriebsspannung	230 V / 1 Phase / 50 Hz
Kühlleistung	3,3 kW
Heizleistung	3,8 kW
Luftvolumenstrom (min)	290 m³/h
Luftvolumenstrom (max)	590 m³/h
Schalldruckpegel (min)	34 dB(A)
Schalldruckpegel (max)	40 dB(A)
Leistungsaufnahme (max)	57 W
Externer statischer Druck	30 Pa
Mediumanschlüsse	3/4 Zoll
Nennvolumenstrom Medium	0,57 m³/h
Druckverlust (intern)	21 kPa
Filter	Inklusive Luftfilter, regelmäßige Reinigung erforderlich
Kondensatablauf	Gefälle ≥ 5% erforderlich

Häufig gestellte Fragen - FP-051-WAHS-K GREE

Welche Wartungsarbeiten sind regelmäßig erforderlich?

Reinigen Sie den Luftfilter monatlich und überprüfen Sie die Kondensatablaufwanne auf Verstopfungen. Ziehen Sie alle Kabelverbindungen fest.

Wie wird das Gerät korrekt installiert?

Die Installation sollte nur von qualifizierten Fachkräften durchgeführt werden. Stellen Sie sicher, dass das Gerät waagerecht montiert ist und ausreichend Freiraum für Luftzirkulation vorhanden ist.

Was ist beim Kondensatablauf zu beachten?

Die Kondensatleitung muss ein Gefälle von mindestens 5% haben und isoliert sein, um Kondensation zu vermeiden.

Kann das Gerät im Winter betrieben werden?

Bei Nichtgebrauch im Winter muss das Wasser abgelassen oder Frostschutzmittel hinzugefügt werden, um ein Einfrieren zu verhindern.

Welche Sicherheitsvorkehrungen sind zu beachten?

Vor Reinigung oder Wartung die Stromversorgung unterbrechen. Keine brennbaren Stoffe in der Nähe lagern. Bei Brandgeruch sofort Netzstecker ziehen.

Wie hoch ist der Geräuschpegel?

Der Schalldruckpegel liegt zwischen 34 und 40 dB(A), je nach Betriebsstufe.

Welche Anschlussgröße hat der Wasseranschluss?

Der Wasseranschluss hat 3/4 Zoll (Vorlauf unten, Rücklauf oben).

Kann ich das Gerät selbst reparieren?

Nein, Reparaturen sollten nur von autorisierten Fachkräften durchgeführt werden. Modifikationen sind nicht zulässig.

Wie energiesparend ist das Gerät?

Die maximale Leistungsaufnahme beträgt nur 57 W. Die Kühl- und Heizleistung sind mit 3,3 bzw. 3,8 kW angegeben.

Was ist bei der Entsorgung zu beachten?

Das Gerät muss gemäß den örtlichen Vorschriften für Elektroschrott entsorgt werden. Nicht über den Hausmüll.

BEDIENUNGSANLEITUNG FP-051-WAHS-K GREE

Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten!

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.

INHALT

Technische Daten 2

Sicherheitshinweise 3

Geräteabmessungen 4

Installationshinweise 5

Abstände 6

Luftkanalanschluss 7

Rohrleitungsanschlüsse 8

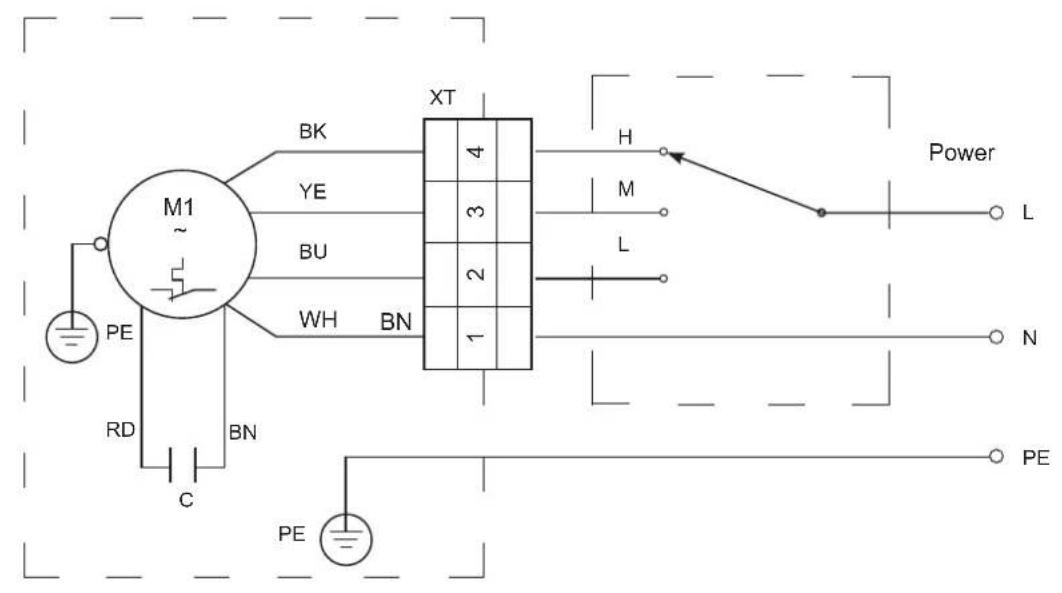

Schaltpläne 9

Wartung 10

System KÜHLEN¹

Model	FP-034-WAHS-K	FP-051-WAHS-K	FP-068-WAHS-K	FP-102-WAHS-K	FP-136-WAHS-K	FP-204-WAHS-K
Kohlösisung kW	2,5	3,3	4,2	6,1	7,8	10,5

System H=F-N

Model		FP-034-WAHS-K	FP-051-WAHS-K	FP-068-WAHS-K	FP-102-WAHS-K	FP-136-WAHS-K	FP-204-WAHS-K
leizleistung	kW	2,8	3,8	5,1	6,9	9,0	12,4

System INNENGERÄTE ³

Model		FP-034-WAHS-K	FP-051-WAHS-K	FP-068-WAHS-K	FP-102-WAHS-K	FP-136-WAHS-K	FP-204-WAHS-K
Minimaler Luftvolumensstrom	m3/h	220	290	367	539	686	980
Maximaler Luftvolumensstrom	m3/h	450	590	750	1100	1400	2000
Minimaler Schalldruckpegel	dB(A)	26	34	36	42	38	47
Maximaler Schalldruckpegel	dB(A)	39	40	42	49	49	52
Max. Loistungslaufnahme	W	46	57	72	108	164	221
Externor statistischer Druck	Pa	30	30	30	30	30	30
Mediumenschüsse	/oll	3/4	3/4	3/4	3/4	3/4	3/4
Nennvolumensstrom Medium	m3/h	0,43	0,57	0,72	1,05	1,34	1,81
Druckverlust, Intern	kPa	20	21	22	35	40	40
Abmessungen (H x B x T)	mm	235 x 680 x 500	235 x 800 x 500	235 x 900 x 500	235 x 1080 x 500	235 x 1380 x 500	235 x 1620 x 500
Gewicht	kg	14,9	19,3	19,3	22,7	30,9	38,0
Betrieasspannung	V/Ph/l z	230/1-/50	230/1-/50	230/1-/50	230/1-/50	230/1-/50	230/1-/50

System ZUBFÖR

Model	FP-034-WAHS-K	FP-051-WAHS-K	FP-068-WAHS-K	FP-102-WAHS-K	FP-136-WAHS-K	FP-204-WAHS-K
Schaltgruppe FIN/AJS, Drehzahlschalter [mit Autobetrieb], Thermostat und manuelle Betriebsartumschaltung [Lyp A]	I-42N-33TA01	I-42N-33TA01	I-42N-33TA01	I-42N-33TA01	I-42N-33TA01	I-42N-33TA01
Präzisions-Roornthermost mit digitaler Soll- und Istemporalin Anzeige sowie automatischer Ventiatordrehzahlregelung	C-RT-02	C-RT-02	C-RT-02	C-RT-02	C-RT-02	C-RT-02
2-Wege-Ventibougruppe, bestehend aus: 2-Wege-Venti, 230 V Stellentrieb und Aosperrventilen	C-PW-V2WK	C-PW-V2WK	C-PW-V2WK	C-PW-V2WK	C-PW-V2WK	C-PW-V2WK
3-Wege-Ventibougruppe, bestehend aus: 3-Wege-VonII, 230 V Stellentrieb und Aosperrventilen	C-PWE-V3WK-2	C-PWE-V3WK-2	C-PWE-V3WK-2	C-PWE-V3WK-2	C-PWE-V3WK-2	C-PWE-V3WK-2
Kondorsatbumpe	B-3068N	B-3068N	B-3068N	B-3068N	B-3068N	B-3068N
Störme democul	B-BST-02	B-BST-02	B-BST-02	B-BST-02	B-BST-02	B-BST-02

1 Raumtemperatur 1K 2/°C, HK 19°C; Vodiumonitrill /°C, Mediumoustrill D°C.

² Raumlemporalur TK 20°C, FK 14°C; Mediumeinlitt 45°C, Mediumauslitt 70°C.

3 Schellangaben gemessen in 100m² Raum mit einer Nochhalzeit von 0,3 Sekunden, Aastand 1.0m.

INSTALLATIONSVORBEREITUNG

SICHERHEITSHINWEISE

■ Führen Sie die Installation des Klimagerätes nicht selbst durch. Durch nicht fachgerechte Montage kann es zu Wasserschäden, Stromschlägen oder Brandentwicklung kommen.
■ Installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ausgeschlossen werden kann.
Um einen ungehinderten Kondensatbfluss zu ermöglichen, schließen Sie die Abflussleitung bitte gemäß der Anleitung an. Setzen Sie die Leitung keiner zu großen Wärme aus, um Kondensation zu verhindern. Der unsachgemäße Anschluss von Leitungen kann zu Wasserschäden führen.
Lagern oder benutzen sie keine brennbaren, explosiven, giftigen oder in anderer Weise gefährlichen Stoffe in der Nähe des Gerätes.
■ Im Notfall (z.B. bei Brandgeruch), unterbrechen Sie unverzüglich die Stromversorgung des Klimagerätes.
Achten Sie auf ausreichende Belüftung des Raumes, um einem Sauerstoffmangel vorzubeugen.
■ Stecken Sie niemals Ihre Finger oder andere Objekte in die Ein-, oder Auslassschlitze des Geräts.
■ Bitte achten Sie vor allem nach längerer Betriebszeit auf einen guten Zustand des Haltegestells.
■ Sehen Sie von Modifikationen des Gerätes ab. Bitte wenden Sie sich für Reparaturen oder Wechsel des Geräteortes an Ihren Händler oder einen Fachmann.
■ Stellen Sie bitte vor Anschluss der Anlage sicher, dass die Leistungsangaben auf der Gerätepackung den Werten des hiesigen Stromnetzes entsprechen.
Vergewissern Sie sich vor Inbetriebnahme, ob alle Kabel, Abfluss- und sonstige Rohre sachgemäß angeschlossen sind, um eine Gefährdung durch Wasseraustritt, Kühlflüssigkeitsaustritt, Stromschlag oder Feuer auszuschließen.
■ Eine sichere Erdung des Hauptstromkreises muss gewährleistet sein, um die Gefahr eines Stromschlages ausschließen zu können. Verbinden Sie das Erdungskabel keinesfalls mit Gas-, oder Wasserleitung, Blitzableiter, oder Telefonleitung.
Einmal gestartet sollte das Gerät frühestens nach 5 Minuten wieder ausgeschaltet werden, um die Lebensdauer nicht negativ zu beeinflussen.
■ Lassen das Gerät niemals von Kindern unbeaufsichtigt bedienen.
■ Bedienen Sie die Klimaanlage nicht mit nassen Händen.
■ Unterbrechen Sie die Stromzufuhr des Gerätes, bevor Sie es reinigen oder den Filter wechseln.
■ Trennen Sie das Gerät vom Netz, wenn Sie es für längere Zeit nicht benutzen.
- Bitte bringen Sie die Geräte nicht unter Feuchtigkeitsempfindlichen Stoffen oder Oberflächen an.
■ Vermeiden Sie die Benutzung des Gerätes als Ablage oder Trittfläche.
Nach dem Anschluss der elektrischen Verbindung sollten Sie diese testen, um Kurzschlüsse auszuschließen.

	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
A	680	800	900	1000	1080	1380	1520	1620	1820
B	490	460	490	490	490	490	490	490	485
C	235	235	235	235	235	235	235	235	276
D	512	632	732	832	912	1212	1352	1452	1652
E	132	132	132	132	132	132	132	132	194
F	512	682	782	882	962	1262	1402	1502	1652
G	235	235	235	235	235	235	235	235	276
H	486	606	706	806	886	1186	1326	1426	1626
I	512	632	732	832	912	1212	1352	1452	1652
J	214	214	214	214	214	214	214	214	255
K	57	57	57	57	57	57	57	57	57

INSTALLATION

INSTALLATIONSHINWEISE

Das Gerät muss sicher installiert sein und regelmäßig auf seinen zuverlässigen Betrieb überprüft werden.
Das Gerät sollte so weit wie möglich von Ölnebel ferngehalten werden (z.B. Küche). Kunststoffteile des Gerätes könnten angegriffen und beschädigt werden, es könnte zu Leckagen des Wassersystems führen.
Das Gerät sollte so entfernt wie möglich von korrosiven und brennbaren Gasen installiert werden.
Um das Gerät herum muss genügend Freiraum für Installation und Wartung vorhanden sein. Außerdem müssen Luftein- und auslass barrierefrei gehalten werden, um sicherzustellen, dass der Luftstrom jeden Punkt des Raumes erreichen kann.
■ Die Installation und Befestigung des Gerätes müssen den Sicherheitsbestimmungen entsprechen.

Das Gerät muss horizontal installiert werden. Die Aufhängung des Gerätes ist ausschließlich für das Gerät selbst bestimmt.

Rohrleitungen und Anschlüsse müssen vor der Installation gereinigt werden. Vor der Kaltwasserpumpe muss ein Filter installiert werden.

■ Die Rohrleitungen dürfen keiner Gewalt ausgesetzt oder deformiert werden.

■ Die Rohrleitungen müssen thermisch isoliert sein, um eine Kondensatbildung zu vermeiden. Zusätzlich sollten die Rohrleitungen mit Ventilen ausgestattet sein.

■ Die Kondensatleitung sollte ein Gefälle von mehr als 5% haben.

Ein Luftfilter muss am Rücklufteingang des Gerätes installiert und regelmäßig gereinigt werden, um einen ungehinderten Wärmeaustausch zu gewährleisten.

■ Vor der Inbetriebnahme muss das System entlüftet werden.

■ Die Temperatur des Wassers muss im Bereich von 5°C bis maximal 70°C liegen. Je nach Betriebsbedingungen sollte das Gerät regelmäßig überprüft und gewartet werden, um einen störungsfreien Betrieb zu gewährleisten.

■ Anforderungen an die Kanalinstallation

• Konstruktion und Installation des Kanals müssen mit den entsprechenden nationalen Normen übereinstimmen.
• Der Kanal muss so konstruiert sein, dass seine Querschnittsfläche konstant bleibt.
• Zwischen Gerät und Kanal sollte ein flexibler Segeltuchstutzen montiert werden. Der Kanal muss separat aufgehängt werden und darf das Gerät nicht mit seinem Gewicht zusätzlich belasten.
• Der Kanal und die Anschlüsse sollten thermisch isoliert werden.

■ Anforderungen an die Installation der Kondensatleitung

• Konstruktion und Installation der Kondensatleitung muss den entsprechenden nationalen Normen entsprechen. Die Kondensatleitung sollte regelmäßig überprüft werden.
• Bei Wartungsarbeiten muss die Wasserversorgung unterbunden werden.
• Die Kondensatleitung sollte isoliert werden, um eine Kondensatbildung an der Außenseite zu vermeiden.

INSTALLATION

ACHTUNG

Vor der Installation prüfen Sie bitte folgende Punkte:

1. Es muss genügend Raum für die Installation und Wartung der Einheit vorhanden sein. Abbildung 1 zeigt die Umrisse und Abmessungen des Geräts, Abbildung 2 den Mindestabstand zwischen Gerät und Hindernis.
2. Bitte achten Sie auf genügend Raum für die Verrohrung und die elektrische Verkabelung.
3. In die feste Verdrahtung müssen nach den Verdrahtungsvorschriften Mittel zum Trennen von der Versorgung mit einem Kontaktabstand von mindestens 3 mm allpolig eingebaut sein.
4. Überprüfen Sie, ob die Aufhängung das Gewicht des Geräts tragen kann.
5. Stellen Sie sicher, dass das Gerät immer waagerecht ausgerichtet ist. Die Kondensatwanne ist mit einem Gefälle von 5% zu versehen, um einen ungehinderten Ablauf des Kondensates zu gewährleisten.
6. Der ext. statische Druck der Leitung muss innerhalb des statischen Druckbereichs liegen.
7. Die Installation muss gemäß der örtlichen Vorschriften für Wasserleitungen bzw. Rohrleitungen ausgeführt werden.
8. Vergewissern Sie sich, dass das Gerät bei Installation oder Wartung nicht eingeschaltet werden kann.

INSTALLATION

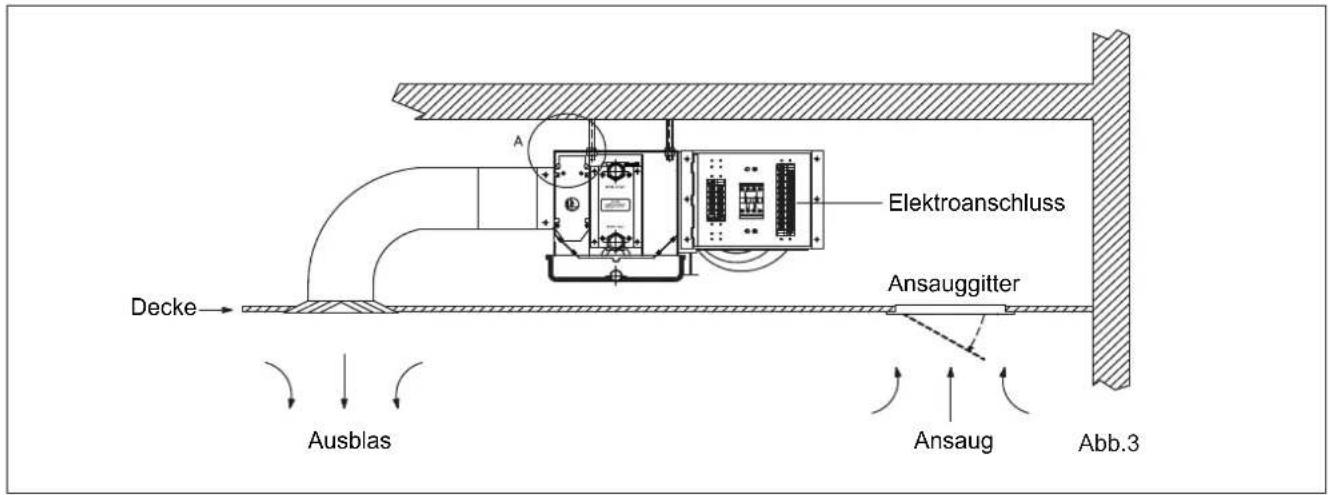

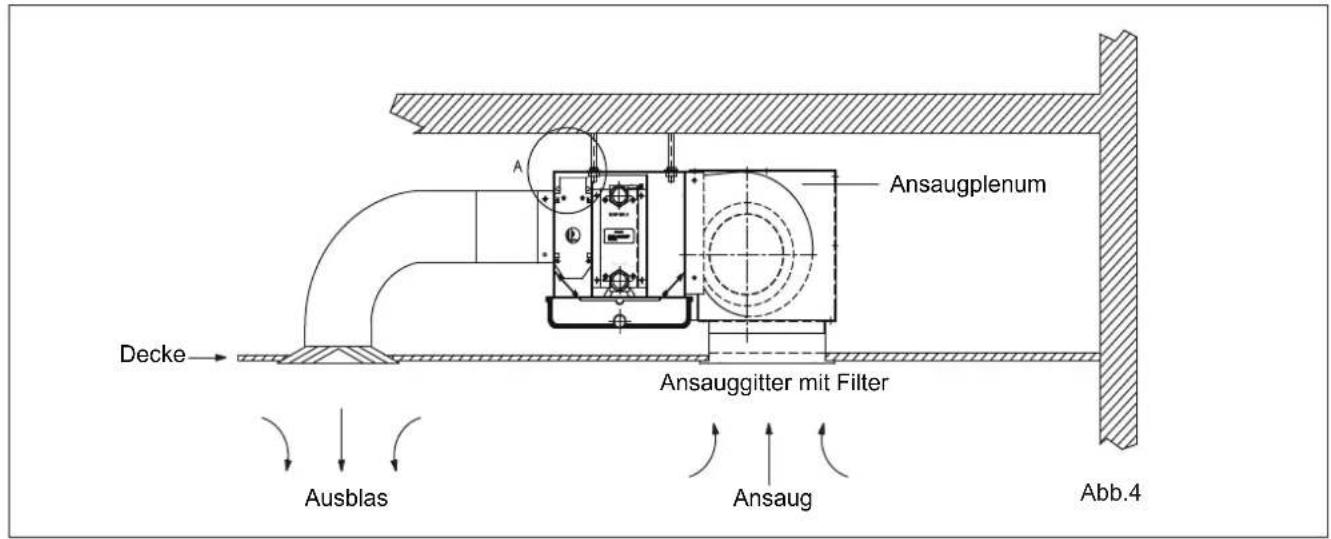

LUFTKANALANSCHLUSS

Der Luftkanal kann an den Flansch der Einheit angeschlossen werden. Siehe Abbildung 1 für die Abmessungen der Einheit. Der Kanal wird am Flansch des Gerätes mit Schrauben befestigt. Wenn die Abmessungen des Kanals und des Flansches unterschiedlich sind, verbinden Sie sie mit einem Formstück zwischen ihnen. Der Luftkanalanschluss muss entsprechend den nationalen Vorschriften für den Brandschutz und den Bau von Lüftungs- und Klimaanlagen installiert werden.

INSTALLATION

ROHRLEITUNGSVERBINDUNG

Wasserrohranschluss:

Schließen Sie Wasserrohrleitungen der Größe 3/4 Zoll an das Gerät an. Der Vorlauf ist an der Unterseite und der Rücklauf an der Oberseite des Gerätes.

Abflussrohranschluss:

Die Kondensatleitung kann aus PVC oder Stahl sein. Die Verbindungen sowie die Rohrleitungen müssen isoliert werden, um eine Kondensation daran zu vermeiden. Das empfohlene Gefälle des Kondensat-Abflussrohrs ist mindestens 5%.

FP-034WAS-K / FP-051WAS-K / FP-068WAS-K / FP-085WAS-K / FP-102WAS-K

■ Die Installation und Wartung sollte nur von qualifizierten Personen durchgeführt werden, die mit den örtlichen Vorschriften und diesem Gerätetyp vertraut sind.
Vergewissern Sie sich, dass das Gerät ausgeschaltet wurde, bevor Sie das Gerät installieren oder warten.
Ein guter allgemeiner Wartungsplan vermeidet Verluste und unerwartetes Herunterfahren der Anlage.
■ Verschmutzte Filter reduzieren sowohl den Luftstrom als auch die Leistung des Geräts. Daher ist es sehr wichtig, die Filter zu wechseln oder zu reinigen. Überprüfen Sie die Sauberkeit des Filters und ersetzen oder reinigen Sie ihn regelmäßig.
Wird die Anlage während der Wintersaison nicht verwendet, muss das Wasser abgelassen werden, oder es muss eine Frostschutzlösung in den Wasserkreislauf gegeben werden, um ein Einfrieren zu vermeiden.
■ Monatliche Intervalle

- Die Kondensatablaufwanne prüfen und reinigen, um ein Verstopfen der Abflussleitung durch Schmutz, Staub usw. zu vermeiden. Die Abflussleitung prüfen, um den ordnungsgemäßen Kondensatabfluss sicherzustellen.

- Reinigen und ziehen Sie alle Kabelverbindungen fest.
