GWH-09-QB-I - Wasserpumpe GREE - Kostenlose Bedienungsanleitung

Produkttyp	Split-Klimagerät (Wandgerät)
Modell (Innengerät)	GWH-09-QB-I
Modell (Außengerät)	GWH-09-QB-0
Kühlleistung (Nenn)	2500 W
Heizleistung (Nenn)	2800 W
Energieeffizienzklasse (Kühlen)	A++
Energieeffizienzklasse (Heizen)	A++
Kältemittel	R32, 0,60 kg
Schalldruckpegel Innengerät	28 – 39 dB(A)
Schalldruckpegel Außengerät	39 dB(A)
Abmessungen Innengerät (H × B × T)	275 × 790 × 200 mm
Gewicht Innengerät	9 kg
Abmessungen Außengerät (H × B × T)	540 × 782 × 320 mm
Gewicht Außengerät	32 kg
Rohranschluss (Flüssigkeit)	1/4 Zoll (6 mm)
Rohranschluss (Gas)	3/8 Zoll (10 mm)
Max. Rohrlänge	15 m
Max. Höhendifferenz	10 m
Absicherung (empfohlen)	10 A
Betriebsmodi	Kühlen, Heizen, Trocknen, Lüften, Automatik
Zusatzfunktionen	Turbo, Sleep, Timer, 8°C Heizfunktion, I Feel, Tastensperre
Fernbedienung	Infrarot-Typ YAN1F6 (im Lieferumfang)
Luftfilter	Waschbar, Reinigung alle 3 Monate empfohlen
Sicherheitsmerkmale	Überhitzungsschutz, Wiedereinschaltsperre (3 Min.), Erdung Klasse I

Häufig gestellte Fragen - GWH-09-QB-I GREE

Wie reinige ich den Luftfilter?

Öffnen Sie die Frontblende, schieben Sie den Filter nach unten und entnehmen Sie ihn. Saugen Sie ihn trocken ab oder spülen Sie ihn in handwarmem Wasser (max. 45 °C) mit mildem Reinigungsmittel aus. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Kann ich das Gerät ohne Fernbedienung betreiben?

Ja, drücken Sie den Notschalter unter der Frontblende rechts am Innengerät. Das Gerät startet dann im Automatik-Modus mit festen Einstellungen. Zum Ausschalten drücken Sie den Notschalter erneut.

Was bedeutet die Anzeige 'SE' auf der Fernbedienung?

Die Anzeige 'SE' bedeutet, dass die Energiesparfunktion aktiv ist. Diese kann durch gleichzeitiges Drücken der Tasten 'TEMP' und 'CLOCK' ein- oder ausgeschaltet werden.

Warum startet das Gerät nicht sofort nach dem Ausschalten?

Das Gerät hat eine Wiedereinschaltsperre von ca. 3 Minuten, um den Kompressor zu schützen. Warten Sie bitte, bis das Gerät automatisch wieder anläuft.

Welches Kältemittel wird verwendet und ist es gefährlich?

Das Gerät verwendet das Kältemittel R32. Es ist brennbar, aber unter normalen Bedingungen sehr schwer entzündbar. Bei Undichtigkeiten sofort den Raum lüften und offene Flammen vermeiden.

Wie stelle ich die Timer-Funktion ein?

Drücken Sie die Taste 'CLOCK', um die Timer-Funktion zu aktivieren. Wählen Sie mit den Tasten '▲' oder '▼' die gewünschte Einschalt- oder Ausschaltzeit (in 1-Minuten-Schritten). Bestätigen Sie mit 'TIMER ON' oder 'TIMER OFF'.

Was tun, wenn Wasser aus dem Innengerät tropft?

Mögliche Ursachen: sehr hohe Luftfeuchtigkeit oder eine verstopfte Kondensatleitung. Überprüfen Sie den Kondensatablaufschlauch auf Knicke oder Verstopfungen. Bei anhaltenden Problemen kontaktieren Sie einen Fachbetrieb.

Wie wechsel ich die Batterien der Fernbedienung?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung (Gehäuseteil in Pfeilrichtung aufschieben). Entnehmen Sie die alten Batterien und setzen Sie zwei neue AAA 1,5 V Batterien ein. Achten Sie auf die korrekte Polarität.

Was bedeutet die Fehlermeldung, wenn die Betriebsanzeige blinkt?

Ein Blinken der LED kann auf einen Abtauvorgang (im Heizbetrieb) oder eine Störung hinweisen. Warten Sie ca. 10 Minuten. Bleibt die Anzeige, unterbrechen Sie die Stromversorgung und kontaktieren Sie den Kundendienst.

Kann ich das Gerät selbst installieren?

Nein, die Installation muss von einem autorisierten Fachbetrieb durchgeführt werden. Unsachgemäße Montage kann zu Wasserschäden, Stromschlägen oder Brand führen. Auch die Kältemittelarbeiten sind nur von qualifiziertem Personal auszuführen.

BEDIENUNGSANLEITUNG GWH-09-QB-I GREE

Installations- und Bedienungsanleitung

WANDGERÄTE

Spezifikationen	2
Sicherheitshinweise	3
Kältemittel	4
Installationsvorbereitung	5
Wahl des Installationsortes und Vorsichtsmaßnahmen	6
Installationsschema	7
Abmessungen des Innengerätes	8
Installation des Innengerätes	10
Abmessungen des Außengerätes	12
Mindestabstände	14
Wanddurchbruch / Kondensatleitung	15
Rohrführung und Rohrverlegung	16
Anschluss der Rohrleitungen	17
Elektrische Verbindung	19
Schaltpläne	21
Kondensatleitung des Außengeräts	24
Inbetriebnahme	25
Infrarot-Fernbedienung	26
Notbetrieb ohne Infrarot-Fernbedienung	30
Reinigung	31
Bedienungshinweise und Einsatzgrenzen	32
Verhalten bei Störungen	33
Hinweise	34

Spezifikationen

Wandgerät	Modell1)	GWH-09-QB-I	GWH-12-QB-I	GWH-18-QD-I	GWH-24-QD-I
Inverter		GWH-09-QB-0	GWH-12-QB-0	GWH-18-QD-0	GWH-24-QD-0

Nennleistungen ²⁾

Kühlung (nenn)	W	2500 3200 4600 6155
Regelbereich	W	500 - 3350	600 - 3600	650 - 5200	1800 - 6400
Heizung (nenn)	W	2800 3500 5200 6448
Regelbereich	W	360 - 3500=600 - 3800=700 - 5400			1600 - 6600
Umluft (max)	m3/h	560 - 360	590 - 360 =850 - 520 =850 - 520
Leistung	W	Kühlung: 805	Kühlung: 997	Kühlung: 1430=Kühlung: 1760
Nennaufnahme		Heizung: 755=Heizung: 970=Heizung: 1400=Heizung: 1860
Energieeffizienz	Klasse	Kühlung: A++	Kühlung: A++	Kühlung: A++	Kühlung: A++
		Heizung: A++	Heizung: A++	Heizung: A++	Heizung: A++
SEER (Kühlung)		6,1	6,1	6,1	6,1
SCOP (Heizung)		5,1	5,1	5,1	5,1
Kältemittel/Menge2	Typ/kg	R32/0,60	R32/0,59	R32/0,77	R32/1,30
CO2 -Äquivalent	t	0,40	0,40	0,52	0,88
vorgefüllt für=5=5=5m
Nachfüllmenge	g/m	16	16	16	40
Schalldruckpegel3	dB(A) IG/AG	39 - 28	41 - 28	45 - 31	48 - 34
		39	39	44	47
Rohrleitung Anschluss	Zoll-mm	1/4 - 6	1/4 - 6	1/4 - 6	1/4 - 6
		3/8 - 10	3/8 - 10	3/8 - 10	5/8 - 16
Max. Rohrlänge Höhe	m	15	20	20	25
		10	10	10	10
Absicherung (empf.)	A	10	10	16	16
Maße H - B - T	mm IG/AG	275 - 790 - 200	290 - 845 - 210	300 - 970 - 225	300 - 970 - 225
		540 - 782 - 320	596 - 848 - 320	596 - 848 - 320	700 - 955 - 396
Gewicht	kg IG/AG	9	9	14	14
		32	34	37	50

1) Modellbezeichnung: GWH-I = Wandklimagerät (Verdampfereinheit); GWH-O = Inverter-Außeneinheit.
2) Die angegebenen Nennleistungen basieren auf: 27°C Trocken-, 19°C Feuchtkugel-Raumtemperatur und 32°C Kondensatorkühluft.
3) Abstand für den Schalldruckpegel bei Innengeräten GWH-I = 1 m, bei Außengeräten GWH-O = 0,5 m.
4) GWP = 675

Enthält flourierte Treibhausgase,

die durch das Kyoto-Protokoll

zugelassen sind.

HINWEISE

Das Gerät ist mit dem entflammbaren Kältemittel R32 befüllt.

Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät nutzen.

Vor der Installation des Gerätes lesen Sie bitte diese Anleitung.

Vor der Reparatur und Wartung des Gerätes lesen Sie bitte diese Anleitung.

Das Kältemittel R32

Um die Funktion des Klimagerätes zu realisieren, zirkuliert ein spezielles Kältemittel in dem System. Das verwendete Kältemittel ist das Fluorid R32, das speziell gereinigt wurde. Das Kältemittel ist brennbar und geruchlos. Unter bestimmten Bedingungen kann es zur Explosion kommen. Die Entflammbarkeit des Kältemittels ist jedoch sehr gering. Es kann nur durch Feuer entzündet werden.

Im Vergleich zu herkömmlichen Kältemitteln ist R32 ein umweltfreundliches Kältemittel ohne Schaden für die Ozonosphäre. Der Einfluss auf den Treibhauseffekt ist ebenfalls geringer. R32 hat sehr gute thermodynamische Eigenschaften, die zu einer hohen Energieeffizienz führen. Die Geräte benötigen daher eine geringere Füllmenge.

WARNUNG!

Verwenden Sie keine Mittel, um den Abtauvorgang zu beschleunigen, die das Gerät beschädigen könnten. Sollte eine Reparatur notwendig sein, wenden Sie sich bitte an einen autorisierten Fachbetrieb. Reparaturen, die von unqualifiziertem Personal durchgeführt werden, können gefährlich sein. Das Gerät muss in Räumen installiert werden, in denen Feuer ausgeschlossen ist. Das betrifft Anlagen mit offener Flamme, gasbetriebene Einrichtungen oder elektrisch betriebene Heizgeräte.

Das Gerät muss in einem Raum mit einer größeren Grundfläche installiert, betrieben und gelagert werden als Xm ² . „Bitte beachten Sie die Tabelle „a“ im Abschnitt „Sicherheitsbetrieb von brennbaren Flüssigkeiten“).

Das Gerät ist mit brennbarem Kältemittel R32 gefüllt. Befolgen Sie bei allen Reparaturen unbedingt die Anweisungen des Herstellers. Beachten Sie, dass dieses Kältemittel geruchslos ist.

Brennbares Kältemittel gefahrlos handhaben

Anforderungen an die Qualifikation von Monteuren und Wartungstechnikern

Alle Personen, die mit oder an der Klimaanlage arbeiten, sollen ein gültiges Zertifikat von der zuständigen Organisation besitzen, und zu Arbeiten mit Kältesystemen qualifiziert sein. Muss die Wartung oder Instandsetzung der Klimaanlage von anderen Technikern durchgeführt werden, müssen sie unter Aufsicht einer Person arbeiten, die zur Handhabung brennbarer Kältemittel qualifiziert ist.
■ Bei der Instandsetzung der Anlage muss die vom Hersteller empfohlene Vorgehenweise eingehalten werden.

Bemerkungen zur Installation

■ Die Klimaanlage darf nicht in einem Raum, in dem sich offene Flammen (z. B. brennender Kamin, Gasbrenner, elektrische Heizung mit glühenden Spiralen) befinden, eingesetzt werden.
Es ist verboten, Löcher in Kältemittelrohre zu bohren oder diese ins Feuer zu werfen.
■ Die Klimaanlage darf nur in einem Raum, dessen Bodenfläche größer ist als die Mindestbodenfläche, installiert werden. Die Mindestbodenfläche entnehmen Sie bitte dem Typenschild oder der folgenden Tabelle.
■ Nach der Installation muss eine Dichtigkeitsprüfung erfolgen, um Kältemittelleck zu vermeiden.

■ Prüfen Sie die Beschaffenheit des Raumes, ob die auf dem Typenschild angegebenen Anforderungen erfüllt sind.
■ Die Anlage darf nur in den Räumen, bei denen die auf dem Typenschild angegebenen Anforderungen erfüllt sind, betrieben werden.
■ Prüfen Sie den Wartungsplatz auf gute Belüftung.
■ Während der Arbeit muss für ständige Lüftung gesorgt werden.
■ Prüfen Sie den Wartungsplatz, ob er frei von offenem Feuer oder potentiellen Flammenquellen ist.
■ Der Wartungsplatz muss frei von offenem Feuer sein. Platzieren Sie das Warnschild „Rauchen verboten“.
■ Prüfen Sie die Aufkleber an der Anlage, ob sie sich in gutem Zustand befinden.
■ Tauschen Sie schlecht lesbare oder beschädigte Warnschilder aus.

Löten

■ Wenn Sie Rohre des Kältesystems während der Instandhaltung schneiden oder löten müssen, verfahren Sie wie folgt: a. Schalten Sie die Anlage aus, und trennen Sie sie von der Stromversorgung.
b. Entleeren Sie das Kältemittel.
c. Pumpen Sie die Luft ab.
d. Reinigen Sie die Rohre mit gasförmigem Stickstoff (N ₂ ).
e. Führen Sie die Schneid- und/oder Lötarbeiten durch.
■ Das Kältemittel soll in Sonderbehältern rezykliert werden.
■ Vergewissern Sie sich, dass sich kein offenes Feuer in der Nähe des Vakuumpumpenausgangs befindet, und dass der Raum gut belüftet ist.

Kältemittel nachfüllen

■ Die eingesetzten Füllvorrichtungen müssen ausschließlich für das Kältemittel R32 bestimmt sein. Achten Sie darauf, dass sich unterschiedliche Kältemittelarten nicht vermischen.
■ Während der Befüllung mit Kältemittel soll der Kältemittelbehälter senkrecht stehen.
■ Nach abgeschlossener Befüllung kleben Sie ein Datenschild mit den Kältemitteldaten an die Anlage.
■ Achten Sie darauf, dass das Kältemittel nicht überfüllt wird.
■ Nach dem Ende der Befüllung und vor dem Testbetrieb prüfen Sie die Anlage auf Dichtigkeit. Die Dichtigkeitsprüfung muss auch nach einem Wechsel des Aufstellungsortes durchgeführt werden.

Sicherheitshinweise zum Transport und zur Lagerung

■ Vor dem Entladen und dem Öffnen der Transportverpackung führen Sie eine Kontrolle auf Vorhandensein von brennbaren Gasen mit einem Leckdetektor durch.
■ Der Kontrollort muss frei von offenem Feuer sein. Halten Sie das Rauchverbot ein.
■ Befolgen Sie die örtlichen Vorschriften und Gesetze.

Installationsvorbereitung

Sicherheitshinweise

■ Bitte führen Sie die Installation des Klimagerätes nicht selbst durch. Durch nicht fachgerechte Montage kann es zu Wasserschäden, Stromschlägen oder Brandentwicklung kommen.
■ Bitte installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ausgeschlossen werden kann.
■ Um einen ungehinderten Kondensatbfluss zu ermöglichen, schließen Sie die Abflussleitung bitte gemäß der Anleitung an. Setzen Sie die Leitung keiner zu großen Wärme aus, um Kondensation zu verhindern. Der unsachgemäße Anschluss von Leitungen kann zu Wasserschäden führen.
■ Lagern oder benutzen sie keine brennbaren, explosiven, giftigen oder in anderer Weise gefährlichen Stoffe in der Nähe des Gerätes.
■ Im Notfall (z.B. bei Brandgeruch), unterbrechen Sie unverzüglich die Stromversorgung des Klimagerätes.
■ Achten Sie auf ausreichende Belüftung des Raumes, um einem Sauerstoffmangel vorzubeugen.
■ Stecken Sie niemals Ihre Finger oder andere Objekte in die Ein-, oder Auslassschlitze des Geräts.
■ Bitte achten Sie vor allem nach längerer Betriebszeit auf einen guten Zustand des Haltegestells.
■ Sehen Sie von Modifikationen des Gerätes ab. Bitte wenden Sie sich für Reparaturen oder Wechsel des Gerätestandortes an Ihren Händler oder einen Fachmann.
■ Stellen Sie bitte vor Anschluss der Anlage sicher, dass die Leistungsangaben auf der Gerätepackung den Werten des hiesigen Stromnetzes entsprechen.
■ Vergewissern Sie sich vor Inbetriebnahme, ob alle Kabel, Abfluss- und sonstige Rohre sachgemäß angeschlossen sind, um eine Gefährdung durch Wasseraustritt, Kühlfüssigkeitsaustritt, Stromschlag oder Feuer auszuschließen.
■ Eine sichere Erdung des Hauptstromkreises muss gewährleistet sein, um die Gefahr eines Stromschlages ausschließen zu können. Verbinden Sie das Erdungskabel keinesfalls mit Gas-, oder Wasserleitung, Blitzableiter, oder Telefonleitung.
Einmal gestartet sollte das Gerät frühestens nach 5 Minuten wieder ausgeschaltet werden, um die Lebensdauer nicht negativ zu beeinflussen.
■ Lassen das Gerät niemals von Kindern unbeaufsichtigt bedienen.
■ Bedienen Sie die Klimaanlage nicht mit nassen Händen.
■ Unterbrechen Sie die Stromzufuhr des Gerätes, bevor Sie es reinigen oder den Filter wechseln.
■ Trennen Sie das Gerät vom Netz, wenn Sie es für längere Zeit nicht benutzen.
■ Bitte bringen Sie die Geräte nicht unter Feuchtigkeitsempfindlichen Stoffen oder Oberflächen an.
■ Vermeiden Sie die Benutzung des Gerätes als Ablage oder Trittfläche.
■ Nach dem Anschluss der elektrischen Verbindung sollten Sie diese testen, um Kurzschlüsse auszuschließen.

Wahl des Installationsortes und Vorsichtsmaßnahmen

■ Wahl des Installationsortes des Klimagerätes

▲ Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. Nicht vor Abschluss aller Montagearbeiten an den omkreis anschließen!

■ Wahl des Standortes der Inneneinheit

-Direkte Sonnenbestrahlung vermeiden.

Stellen Sie sicher, dass:

• die Montagehalterung sowie Decken und Wände das Gewicht der Einheit zu tragen in der Lage sind.
• das Kondensat-Abflussrohr leicht von der Anlage zu trennen ist.
• der Luftstrom an Ein- und Auslass nicht blockiert wird.
• die Verbindungsrohre zwischen beiden Geräten leicht nach außen geführt werden können.

Nicht an Orten anschließen, an denen Gefahrgut lagert oder Gaslecks auftreten könnten.

Setzen Sie das Gerät weder Staub, noch Nebel oder anderer Feuchtigkeit, sowie Gasen aus.

■ Wahl des Standortes der Außeneinheit

• Das Außengerät muss auf einer ebenen, stabilen Fläche montiert werden.
• Um Länge und Biegungen der Kühlleitung möglich gering zu halten, bitte das Aussengerät so nah wie möglich am Innengerät anbringen.
• Bitte installieren Sie das Gerät nicht unter Fenstern oder zwischen eng stehenden Gebäuden, um die Geräuschentwicklung in geschlossenen Räumen minimal zu halten.
• Der Luftstrom an Ein- und Auslass darf nicht blockiert sein.
• Bitte an gut belüfteten Stellen anbringen, um genügend Luft zur Verarbeitung zu gewährleisten.
• Setzen Sie das Gerät keinen brennbaren oder explosiven Stoffen, salzigem Nebel, Staub, oder stark verschmutzter Luft aus.

▲ Installieren Sie keine zusätzlichen Belüftungsrohre zwischen Luftein- und Auslässen, da es bei Erwärmung der Inneneinheit zu Kondensation in diesen Rohren und damit zu einer Schädigung der Anlage durch Kondenswasser oder Eis (vorausgesetzt die Außentemperatur liegt unter 0°C) kommen kann. Berücksichtigen Sie bei der Montage der Außeneinheit die Wärmeentwicklung bei Betrieb.

■ Vor der Installation zu beachten:

Um einen einwandfreien Betrieb des Außengerätes sicherzustellen, sollten Sie bei der Standortwahl folgendes beachten:

• Montieren Sie das Gerät so, dass keine Luft zurückgeworfen wird (z.B. von nahen Wänden), und lassen Sie genug Platz für mögliche Reparaturen.
• Der Standort der Außeneinheit sollte hinreichend belüftet sein, um einen reibungslosen Luftaustausch zu gewährleisten. Achten Sie darauf, dass die Luft Ein- und Auslässe nicht verdeckt sind.
• Stellen Sie sicher, dass die Haltevorrichtungen das Gewicht der Einheit tragen können und das weder durch Vibrationen noch durch Abluft oder Geräusche Störungen der Umwelt entstehen können.
• Heben Sie die Einheit mit geeigneten Hilfsmitteln und der dafür vorgesehenen Öffnung an. Heben Sie mit Bedacht und achten Sie darauf, keine Metallteile zu beschädigen, da sonst Rost auftreten könnte.
• Wenn irgend möglich, setzen Sie das Gerät nicht direktem Sonnenlicht aus.
• Achten Sie darauf, dass Regen- und Schmelzwasser problemlos ablaufen können.
• Wählen Sie den Installationsort so, dass die Anlage nicht von Schnee zugedeckt werden kann.
• Lagern Sie das Gerät auf Gummidämpfern oder Federn, um Vibrationen entgegenzuwirken.
• Der Umfang der Installation sollte gemäß den Vorgaben in diesem Handbuch durchgeführt werden.
• Das Gerät ist von geschultem Fachpersonal zu montieren.

Installation

Innengerät

Displayanzeige am Innengerät
	Kühlen
	Trocknen
	Heizen
	Power
BB	Sollwert

Außengerät

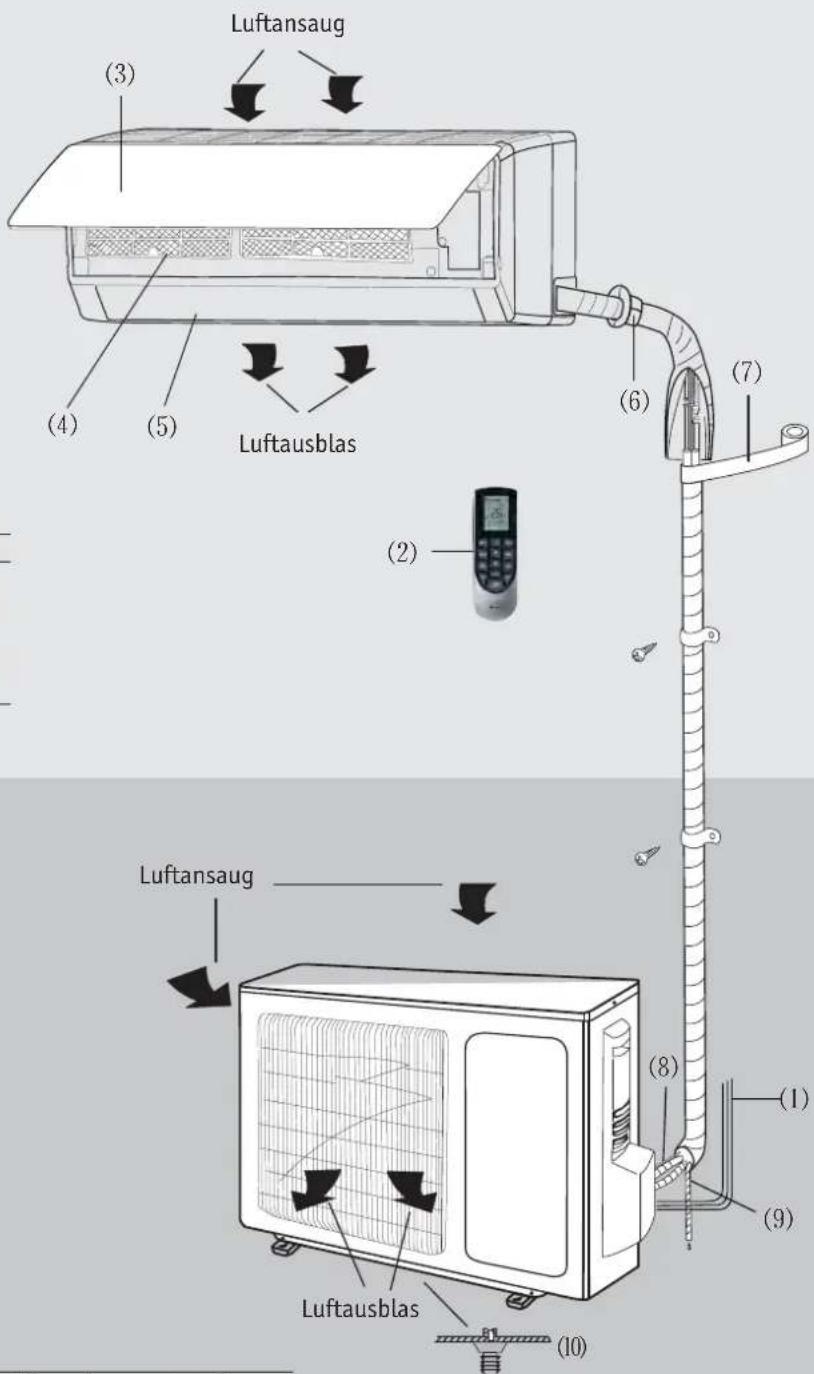

Nr.	Bezeichnung	Lieferumfang	Zubehör
1	Netzanschluss	•
2	Fernbedienung	•
3	Frontabdeckung	•
4	Luftfilter	•
5	Luftauslassklappe	•
6	Wanddurchbruchhülse		•
7	Montageband		•
8	Kältemittelleitung		•
9	Kondensatleitung		•

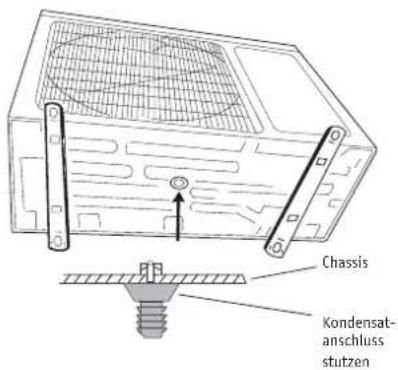

10	Kondensatablassstutzen	•

Abmessungen

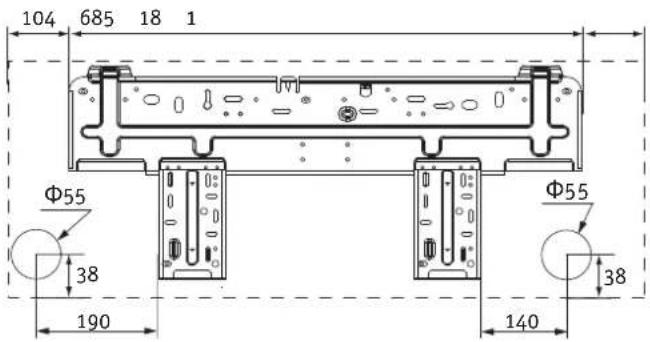

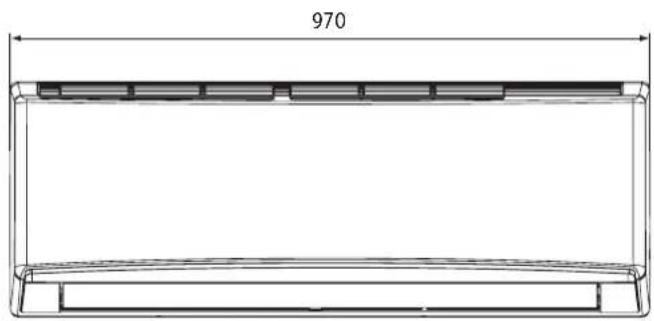

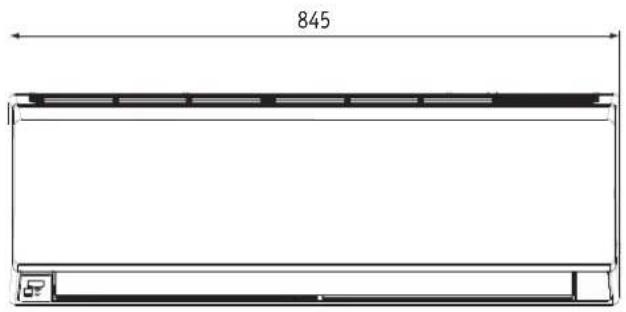

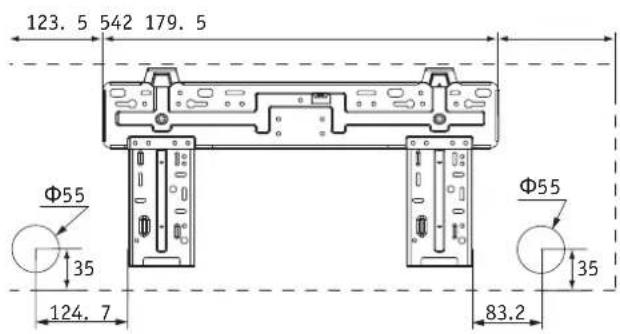

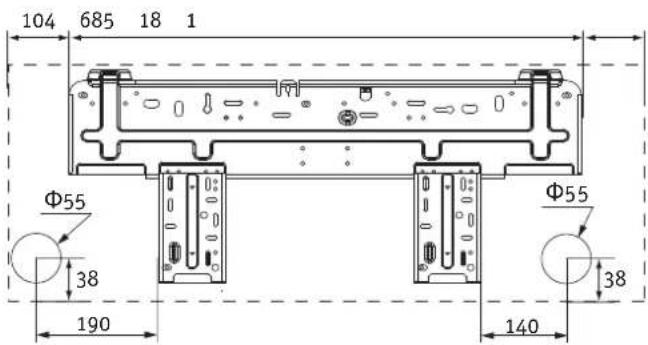

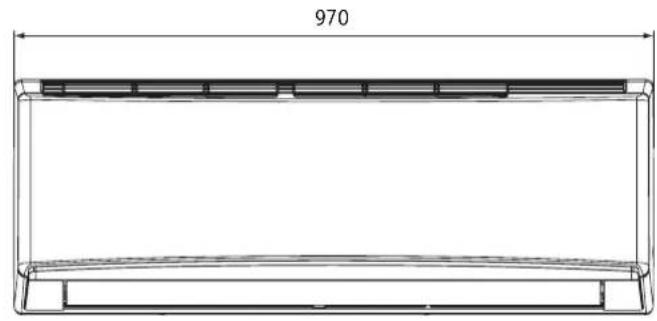

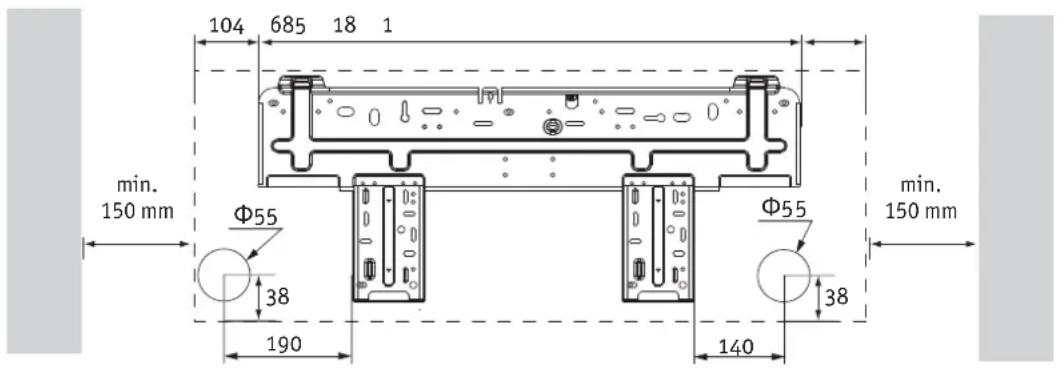

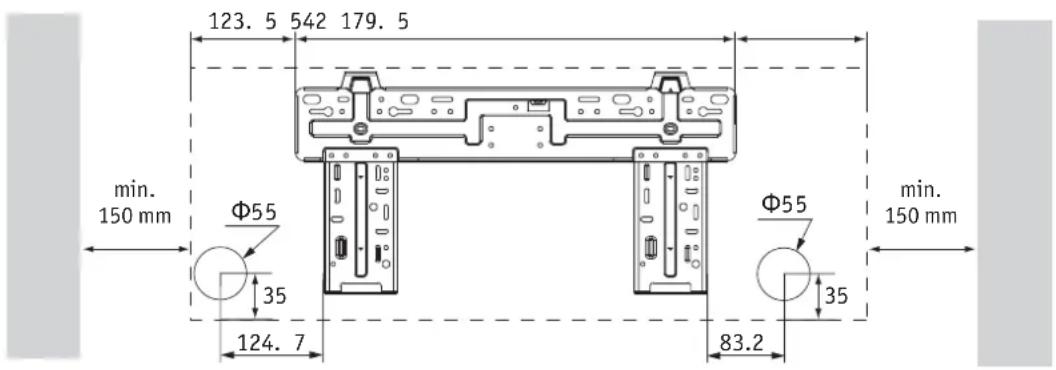

GWH-09-QB-I

GWH-12-QC-I

Abmessungen

GWH-18-QD-I

GWH-24-QD-I

Installation des Innengerätes

Achten Sie darauf, dass bei der Montage des Innengeräts die erforderlichen Mindestabstände eingehalten werden.

Montieren Sie das Innengerät so, dass ein ungehinderter Kondensatwasserabfluss und ein freier Luftansaug und Luftausblas ständig gewährleistet ist.

Das Innengerät wird mittels beigefügter Montageplatte montiert.

Befestigung der Montageplatte

Die Montageplatte sollte horizontal, mit leichter Neigung zum geplanten Kondensatablauf, montiert werden. Die Montageplatte wird mit Dübeln und Schrauben befestigt, die für die Wand geeignet sind. Die Tragfähigkeit der Montageplatte muss ca. 60 kg betragen.

GWH-09-QB-I

GWH-12-QC-I

Installation des Innengerätes

GWH-18-QD-I

GWH-24-QD-I

Abmessungen

GWH-09-QB-0

Die angegebenen Mindestabstände dürfen nicht unterschritten werden, um die sichere Funktion des Geräts und seine ordnungsgemäße Installation und Wartung zu gewährleisten.

Installation des Innengerätes

Wanddurchbruch

Der Wanddurchbruch muss mindestens einen Durchmesser von ∅ 55 mm bzw. ∅ 70 mm haben und von innen nach außen leicht geneigt sein (5 ... 7 mm). Wanddurchbruchhülse verwenden, um Beschädigungen an den Verbindungsleitungen zu vermeiden. Den entstandenen Spalt zwischen Wand und Wanddurchbruchhülse sachgerecht abdichten.

Innen Außen
Wanddurch- bruchhülse

Montage des Kondensatablaufes

• Den mitgelieferten Kondensatablaufschlauch mit dem vorgesehenenen Anschluss am Innengerät verbinden. Mit Montageband umwickeln.
• Kondensatablaufschlauch (∅ außen 17 mm) fest in den Ablassschlauch stecken.
• Mit Montage-/Gummiband sichern.

Darauf achten, dass der Kondensatablauf mit leichter Neigung verlegt wird, um ein sicheres Abfließen des Kondensats zu gewährleisten.

Der Schlauch wird gemeinsam mit der Kältemittelleitung durch die Wanddurchbruchhülse verlegt. Er muss so verlegt sein, dass er sich nicht verdrehen oder wölben kann. Das Schlauchende darf nicht in stehendes Wasser hineinragen.

Rohrführung und Rohrverlegung

Rohrführung am Innengerät

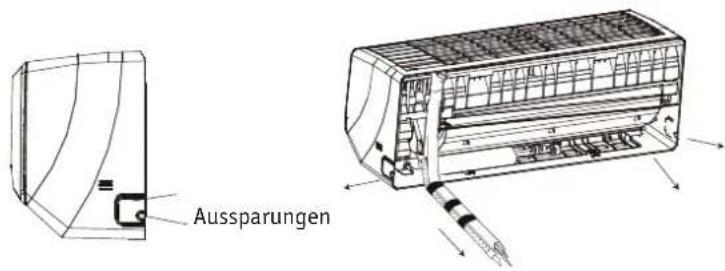

Die Verrohrung des Innengeräts kann nach rechts oder links oder auch nach rechts oder links hinten herausgeführt werden. Wenn eine Rohrführung nach rechts oder links vorgesehen ist, muss die perforierte Aussparung vorsichtig ausgebrochen werden. Es ist eine kleine Aussparung vorgesehen, falls nur das Kabel herausgeführt wird.

Rohrführungso umwickelt wie im Querschnitt (siehe Bild) gezeigt, nach außen führen.

Die Montageschlitze des Innengeräts in die oberen Haken an der Montageplatte einhängen, dann unten einrasten lassen.

Rohrverlegung

Gewindestutzen und Überwurfmutter gerade ausrichten. (Nicht verdrehen oder verkanten). Mit der Hand anschrauben. Dann mit einem Maulschlüssel auf der Außengewindeseite halten, Überwurfmutter mit Drehmomentschlüssel mit vorgegebenem Drehmoment anziehen.

Rohrdurchmesser erforderliches Anzugsmoment (Nm)

∅ 6 mm / 1/4"	15 ... 20
∅ 10 mm / Å"	30 ... 40
∅ 12 mm / 1/2"	45 ... 55
∅ 16 mm / Å"	60 ... 65
∅ 18 mm / 3/4"	70 ... 75

Tabelle 5: Anzugsmomente für Bördelverbindungen

Zuerst Rohrleitung des Innengeräts, danach Rohr am Außengerät anschließen. Achtsam mit der Verrohrung umgehen, Beschädigungen vermeiden. Auf richtigen Sitz der Dichtung achten, um Kältmittelleckagen zu vermeiden.

Anschluss der Rohrleitungen

MONTAGE:

Ein Fehler beim Bördeln der Rohrenden ist die gängigste Ursache für Undichtigkeiten und Kältemittelleck. Führen Sie das Aufweiten der Rohrenden nach dem folgenden Arbeitsverfahren ordnungsgemäß durch.

ROHRLEITUNGEN BÖRDELN

1. Rohre ablängen.

Abstand zwischen der Innen- und Außeneinheit messen. Rohre mit Rohrschneidewerkzeug auf die erforderlichen Maße ablängen.

2. Rohrkanten entgraten.

Die Rohrenden mit einem Entgrater entgraten und darauf achten, dass keine Späne ins Rohr gelangen.

3. Verbindungsmutter aufstecken.

Die Überwurfmuttern vom Anschlussrohr der Inneneinheit und vom Ventil der Außeneinheit nehmen und auf das Rohr schieben.

4. Rohrende aufweiten.

Rohrende mit dem Bördelwerkzeug aufweiten.

Bemerkung:

Das Maß „A“ ist vom Rohrdurchmesser abhängig.

Außendurchmesser(mm)	A (mm)
	Max.	Min.
6 -6,35 (1/4") 1,3	0,7
9,52 (3/8")	1,6	1,0
12 -12,70 (1/2 ")	1,8	1,0
15,8 -16 (5/8")	2,4	2,2

5. Kontrolle durchführen.

Qualität der Aufweitung am Rohrende prüfen. Im Falle eines Mangels das Rohrende nach den Schritten oben nochmals aufweiten.

Oberfläche eben

Längen gleich

Bördel fehlerhaft

1. Das Rohr mit geeigneter Wärmedämmung isolieren.

Anschluss der Rohrleitungen

1. Drehen Sie die Schraube am rechten Handgriff der Außeneinheit heraus, und nehmen Sie den Handgriff ab.

1. Entfernen Sie die Ventilkappe und setzen Sie das aufgeweitete Rohrende den Ventilanschluss ein.

1. Ziehen Sie die Überwurfmutte zuerst von Hand an.

1. Ziehen Sie die Überwurfmutter mit einem Drehmomentschlüssel fest (siehe Tabelle).

Rohrleitungsdurchmesser∅ mm ∅ Zoll	Drehmoment(Nm)
6 1/4 15 - 30
10 3/8 35 - 40
12 1/2 45 - 50
16 5/8 60 - 65
19 3/4 70 - 75
22 7/8 80 - 85

Elektrische Verbindung

Elektroinstallation

■ Bei der Installation des Gerätes sind die elektrotechnischen Sicherheitsnormen und Vorschriften zu befolgen.
■ Schließen Sie das Gerät an einen unabhängigen Speisestromkreis an.
■ Prüfen Sie die Versorgungsspannung, ob sie den Anforderungen der Klimaanlage entspricht. Bei einer instabilen Versorgungsspannung oder fehlerhaftem Anschluss können Störungen auftreten. Vor dem Gebrauch der Klimaanlage installieren Sie geeignete Netzanschlusskabel.
In der elektrischen Steckdose müssen der Phasen-, Neutral- und Erdleiter korrekt angeschlossen sein.
■ Vor Beginn jeder Arbeit an der Anlage trennen Sie diese vom Stromnetz.
■ Schließen Sie die Stromversorgung nicht an, bevor die Installation fertig ist.
Das Netzanschlusskabel muss bei Beschädigung von Hersteller, autorisiertem Kundendienst oder entsprechend qualifizierter Person ausgetauscht werden, um mögliche Risiken zu minimieren.
Der Kältekreislauf kann heiß werden. Installieren Sie das Verbindungskabel in einem ausreichenden Abstand von den Kältemittelrohren.
■ Die Anlage muss gemäß den nationalen Normen und Vorschriften installiert werden.
■ Die Anlage muss in einem Raum, dessen Bodenfläche größer ist als X m², installiert, betrieben oder gelagert werden (siehe Tabelle).

Erdung

■ Die Klimaanlage ist ein Gerät der Schutzklasse I. Sie muss gemäß den gültigen Normen ordnungsgemäß geerdet werden. Die Erdung muss von einer qualifizierten Fachkraft angeschlossen werden. Sorgen Sie für ständige Funktionsfähigkeit der Erdung, sonst kann es zu elektrischem Schlag kommen.
Der gelbgrüne Leiter in der Klimaanlage ist der Erdleiter, der für keine anderen Zwecke verwendet werden darf.
■ Der Erdungswiderstand muss den gültigen elektrotechnischen Sicherheitsnormen entsprechen.
■ Die Anlage muss so aufgestellt werden, dass ihr Netzstecker leicht zugänglich ist.
■ Beim Festanschluss am Stromnetz muss ein allpoliger Trennschalter zum Abschalten des Gerätes eingesetzt werden, dessen Kontakte im geöffneten Zustand einen Abstand von mind. 3 mm aufweisen. Bei Modellen mit elektrischem Stecker muss dieser nach der Aufstellung gut zugänglich sein.

Kabel an der Inneneinheit anschließen

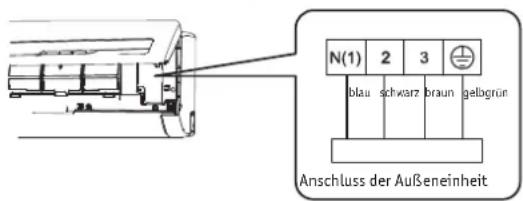

■ Öffnen Sie die Frontklappe, drehen Sie die Schraube auf der Klemmleistenabdeckung heraus, und nehmen Sie die Abdeckung ab.

■ Ziehen Sie das Netzanschlusskabel durch die rückseitige Durchführung in der Inneneinheit, und führen Sie das Kabel frontseitig heraus.

■ Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschlusskabels an der Klemmleiste (Leiterfarben beachten) an, ziehen Sie die Schrauben auf der Klemmleiste fest, und dann befestigen Sie das Netzanschlusskabel mit der Kabelschelle.

■ Installieren Sie wieder die Klemmleistenabdeckung, und befestigen Sie sie mit der Schraube.

■ Schließen Sie die Frontklappe.

Bemerkung:

Alle elektrischen Leitungen an der Innen- und Außeneinheit müssen durch qualifizierte Personen angeschlossen werden.
Ist die Länge des Netzanschlusskabels nicht ausreichend, wählen Sie ein neues, ausreichend langes Kabel. Es ist verboten, zwei kürzere Kabel zu verbinden, um ein längeres Kabel zu erhalten.
- Beim Anschluss der Klimaanlage über die Steckdose muss der Netzstecker nach der Installation leicht zugänglich sein.
Bei einer Klimaanlage ohne Stecker muss sich ein Schalter (Trennschalter) im Stromkreis befinden. Durch diesen Trennschalter muss die Stromversorgung allpolig getrennt werden, wobei die Schaltkontakte im geöffneten Zustand einen Abstand von mindestens 3 mm aufweisen müssen.

Elektrische Verbindung

Netzsanschlusskabel an die Außeneinheit anschließen

■ Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschluss- sowie Steuerungskabels (nur Modelle mit Heizfunktion) an die Klemmleiste an (Leiterfarben beachten), und ziehen Sie die Schrauben auf der Klemmleiste# fest.

■ 2. Befestigen Sie das Netzanschlusskabel sowie das Steuerungskabel mit Kabelschellen.

Bemerkung:

Nachdem die Schrauben festgezogen worden sind, ziehen Sie leicht am Kabel, um sich zu vergewissern, dass es fest angeschlossen ist.
Das Netzanschlusskabel nicht unterbrechen, verlängern oder verkürzen.

Schaltplän Innengeräte

Schaltpläne Außengeräte

GWH-09-QB-0

Schaltpläne Außengeräte

Installation des Außengeräts

Kondensatableitung

Während des Heizens oder der Abtauung bildet sich am Wärmetauscher des Außengeräts Kondensat, das durch einen Schlauch vom Aufstellungsort weg geleitet wird. Die Grundplatte des Außengerätes bildet eine Auffangwanne mit verschiedenen geeignete Anschlussmöglichkeiten für den Kondensatablassstutzen ( 28 mm/ 42 mm). Der Stutzen wird mit der beigefügten Dichtung montiert. An den Stutzen wird ein geeigneter Schlauch mit (Innen- = 16 mm) aufgesteckt, der das Wasser ableitet. In frostgefährdeten Bereichen muss die Grundplatte bauseits frostfrei gehalten werden, um den Ablauf des Kondensatwassers zu ermöglichen.

Montage des Kondensatanschlusses

- Dichtung auf den Schlauchstutzen legen.

- Den Stutzen in die vorgesehene Öffnung drücken.

Kondensatschlauch am Außenteil

• erforderlicher Innendurchmesser 16 mm
• Schlauch mit ausreichendem Gefälle (min. 2 %) zum Abfluss verlegen.
• Frostsichere Verlegung bei Betrieb unter 0 °C Außentemperatur, ggf. Begleitheizung vorsehen.
• Wird die Kondensatableitung mit einer Abwasserleitung verbunden, muss ein Geruchsverschluss vorgesehen werden.
• Nach erfolgter Verlegung freien Ablauf des Kondensatwassers überprüfen.

Baugröße 09, 12

Inbetriebnahme

Die Inbetriebnahme führt der Ersteller der Anlage oder ein autorisierter Sachkundigen entsprechend der Bescheinigung über die Erstinbetriebnahme durch. Sie ist entsprechend zu dokumentieren.

Dichtheitsprüfung und Evakuieren

• Am Außengerät sind rechts unten die Kältemittelventile, das größere ND-Ventil und das kleinere HD-Ventil. Serviceanschlüsse sind mit Kappen verschlossen. Beide Ventile sind ab Werk geschlossen.
• Sind die Kältemittelverbindungsleitungen komplett hergestellt, wird die Dichtheit der Anlage zunächst mit getrocknetem Stickstoff festgestellt.
• Dazu Füllschlauch an der Niederdruckseite der Manometerbatterie mit dem Serviceanschluss des Ventils auf der Saugseite des Außengeräts verbinden (siehe Bild). Alle Ventile sind geschlossen.
• An mittleren Anschluss der Manometerbatterie wird die Stickstoffflasche mit Druckminderer angeschlossen. ND-Ventil an der Manometerbatterie voll öffnen. Stickstoff vorsichtig in die Anlage füllen bis der Prüfdruck erreicht ist. Rohrverbindungen mit geeigneter Lecksuchmethode auf eventuelle Undichtigkeiten prüfen.
• Wenn die Anlage dicht ist, wird sie evakuiert. Dazu Füllschlauch an der Niederdruckseite der Manometerbatterie mit dem Serviceanschluss des Ventils auf der Saugseite des Außengeräts verbinden (siehe Bild). Alle Ventile sind geschlossen.
• Vakuumschlauch am mittleren Anschluss der Manometerbatterie an der Vakuumpumpe anschließen.
• ND-Ventil an der Manometerbatterie voll öffnen.
• Vakuumpumpe anschalten, laufen lassen, bis das Endvakuum erreicht ist. Es muss ein Vakuum von mindestens 0,101 mbar erreicht werden.
  Wir empfehlen eine zweistufige Vakuumpumpe mit Gasballastventil.
• ND-Ventil an der Manometerbatterie schließen. Das Vakuum muss mindestens 15 Minuten bestehen bleiben. Beide Absperrventile am Außengerät (flüssig, gasförmig) voll öffnen. Füllschlauch entfernen.
• Kappe am Serviceanschluss wieder befestigen und nachziehen.

Vor der Inbetriebnahme

Vor der ersten Inbetriebnahme des Gerätes und nach Eingriffen in den Kältekreislauf prüfen:

- sichere Befestigung bzw. Aufhängung des Innen- und Außengeräts

- Anlage ist dicht und sorgfältig evakuiert

- Rohrleitungen und Isolierung sind sachgerecht ausgeführt und unbeschädigt

- Geräte sind korrekt angeschlossen und fest verdrahtet.

- sichere Befestigung bzw. Aufhängung des Innen- und Außengeräts - Anlage ist dicht und sorgfältig evakuiert - Rohrleitungen und Isolierung sind sachgerecht ausgeführt und unbeschädigt - Geräte sind korrekt angeschlossen und fest verdrahtet.

Inbetriebnahme

• Verschlusskappen von den Absperrventilen schrauben.
• Kältemittelventile öffnen: Mit Sechskantschlüssel gegen den Uhrzeigersinn bis zum Anschlag drehen.
• Spannung anlegen.
• An der Fernbedienung ON/OFF-Taste drücken.
• Alle erforderlichen Werte messen und Inbetriebnahmeprotokoll vervollständigen.
• Manometerbatterie entfernen.
• Verschlusskappen wieder aufsetzen.

Infrarot-Fernbedienung YAN1F6

■ Funktionen

Der Raum zwischen Fernbedienung und Innengerät muss frei sein. Nicht fallen lassen oder werfen. In die Fernbedienung darf kein Wasser eindringen, sie darf weder der direkten Sonnenstrahlung ausgesetzt werden noch auf Flächen gelegt werden, die sich stark aufheizen.

Displayanzeigen

Hinweise:

• Das Einschalten des Klimagerätes wird mit einem akustischen Signal quittiert. Die Betriebsanzeige "☐" ist AN und leuchtet rot. Jetzt lassen sich alle Funktionen des Gerätes mit der Fernbedienung ausführen.
• Ist das Gerät eingeschaltet, wird mit dem Drücken einer Taste das Symbol "💡" im Display der Fernbedienung einmal blinkend angezeigt. Es ertönt zudem ein akustisches Signal, das die Übertragung des IR-Signals bestätigt.
• Im ausgeschalteten Zustand wird die eingestellte Temperatur und das Uhrsymbol auf dem Display der Fernbedienung angezeigt (Wenn Timer EIN, Timer AUS und die Lichtfunktion eingestellt sind, werden die entsprechenden Symbole gleichzeitig auf dem Display der Fernbedienung angezeigt.

Infrarot-Fernbedienung YAN1F6

1 ON/OFF

Drücken Sie diese Taste, um das Klimagerät ein- oder auszuschalten. Nach dem Einschalten der Klimaanlage ist die Betriebsanzeige ⏻ auf dem Display des Innengerätes eingeschaltet (Die Farbe ist vom Modell abhängig) und das Innengerät gibt ein akustisches Signal aus.

2 MODE

Drücken Sie diese Taste, um den gewünschten Betriebsmodus auszuwählen.

• Bei der Auswahl des Automatik-Modus arbeitet die Klimaanlage automatisch entsprechend der Werkseinstellung. Die voreingestellte Temperatur kann nicht verstellt werden und wird auch nicht angezeigt. Mit der Taste „FAN“ können Sie die Lüftergeschwindigkeit einstellen. Drücken Sie die Taste „SWING“, um den Gebläsewinkel einzustellen.
• Im Kühlmodus wird im Display des Innengerätes das Symbol ✝ angezeigt. Drücken Sie die ▲ oder ▼ Taste um die gewünschte Temperatur einzustellen. Mit der Taste „FAN“ stellen Sie die Lüftergeschwindigkeit ein. Drücken Sie die „SWING“ -Taste, um den Gebläseausblaswinkel einzustellen.
• Wenn die Betriebsart TROCKNEN gewählt wird, arbeitet die Klimaanlage in dieser Betriebsart mit niedriger Geschwindigkeit. Das Symbol “wird im Display des Innengerätes angezeigt. Eine andere Lüftergeschwindigkeit kann nicht eingestellt werden. Drücken Sie die „SWING“ -Taste, um den Gebläseausblaswinkel einzustellen.
• Bei der Wahl der Betriebsart LÜFTEN wird die Klimaanlage nur den Ventilator einschalten. Kühlen und Heizen sind nicht möglich. Alle Anzeigen sind AUS. Mit der Taste „FAN“ stellen Sie die Gebläsegeschwindigkeit ein. Drücken Sie die „SWING“ -Taste, um den Gebläseausblaswinkel einzustellen.
• Bei Auswahl des Heizmodus wird das Symbol ✪ im Display des Innengerätes angezeigt. Drücken Sie die ▲ oder ▼ Taste zum Einstellen der gewünschten Temperatur. Drücken Sie die Taste „FAN“, um die Lüftergeschwindigkeit einzustellen. Mit der „SWING“ -Taste stellen Sie den Gebläseausblaswinkel ein.

3 FAN

Drücken Sie diese Taste, um die Ventilator-Geschwindigkeit einzustellen.

Wählen Sie die Lüftergeschindigkeiten: AUTO = automatische Einstellung, niedrige, mittlere, hohe

4 SWING

Drücken Sie diese Taste, um die Luftleitlamellen einzustellen. Jede weitere Betätigung der Taste verändert die Ausblasrichtung des Luftstroms.

5 TURBO

Durch Drücken der Taste beschleunigen Sie die Funktionen KÜHLEN und HEIZEN, um schnellstmöglich die gewünschte Temperatur im Raum zu erreichen. Der Ventilator des Gerätes arbeitet dabei mit höchster Geschwindigkeit.

Infrarot-Fernbedienung YAN1F6

6 ▲ / ▼

Drücken Sie die ▲ - oder ▼ -Taste, um die eingestellte Temperatur um 1°C einmal zu erhöhen oder verringern. Halten Sie die Tasten länger als 2 Sekunden gedrückt, beschleunigt sich die Temperatureinstellung. Wenn die Taste nach Abschluss der Einstellung losgelassen wird, ändert sich die Temperaturanzeige am Innengerät entsprechend. (Die Temperatur kann nicht im Automatikmodus eingestellt werden)

7 SLEEP

Diese Funktion ermöglicht es Ihnen, während der Nacht- oder Ruhephasen, das Klimasystem an Ihre Bedürfnisse anzupassen. In den Modi KÜHLEN, HEIZEN (bei Geräten mit Heiz-Funktion) und TROCKNEN kann das System so eingestellt werden, dass die Temperatur nicht zu sehr steigt oder abfällt.

Im Modus KÜHLEN oder TROCKNEN wird die Umgebungstemperatur im Vergleich mit der eingestellten Temperatur um bis zu 2°C erhöht.

Im Laufe der ersten Stunde des Betriebs in der SLEEP-Funktion steigt die Umgebungstemperatur um 1°C über die eingestellte Temperatur. Nach einer weiteren Stunde ist die Temperatur wiederum um 1°C angestiegen.

Im Modus HEIZEN wird die Umgebungstemperatur im Vergleich mit der eingestellten Temperatur um bis zu 2°C gesenkt. Im Laufe der ersten Stunde des Betriebs in der SLEEP-Funktion sinkt die Umgebungstemperatur um 1°C über die eingestellte Temperatur. Nach einer weiteren Stunde ist die Temperatur wiederum um 1°C gesenkt.

8 TEMP

Drücken Sie diese Taste, um die gewünschte Raum-Temperatur einzustellen sowie die Innen- und die Außentemperatur abzurufen. Nach Einschalten des Innengerätes wird zunächst die eingestellte Temperatur im Display angezeigt. Durch weiteres Betätigen der Taste wird die Innen- bzw. die Außentemperatur angezeigt. Nach ca. 5 Sekunden ohne Tastenbewegung erscheint automatisch die Anzeige der eingestellten Temperatur.

9 WIFI

Mit dieser Taste wird eine Verbindung aufgebaut, über die eine Regelung des Klimagerätes mit einem Smartphone oder Tablet möglich ist. Dazu wird ein Software-Programm (App) benötigt, das auf einem Smartphone oder Tablet installiert ist. Die App ist erhältlich für die Betriebssysteme Android und iOS und wird aus dem Internet heruntergeladen.

Hinweis: Diese Funktion ist nicht bei allen Modellen verfügbar.

10 LIGHT

Schalten Sie mit dieser Taste die Beleuchtung des Displays ein oder aus.

11 CLOCK

Drücken Sie die Taste um die Display-Uhr einzustellen. Innerhalb von 5 Sekunden, während Sie + oder - drücken, wird die aktuelle Uhrzeit eingestellt. Halten Sie die Taste länger als 2 Sekunden gedrückt, verstellt sich die Uhrzeit zunächst alle 0,5 Sekunden in 1-Minuten-Schritten, nach weiteren 2 Minuten bei gehaltener Taste in 10-Minuten-Schritten. Nach erfolgter Einstellung der Uhr blinkt die Anzeige. Drücken Sie nun erneut die Taste, um die Einstellung zu bestätigen. Die Uhrzeit wird jetzt permanent angezeigt.

Das Gerät kann mit der Schaltuhr ein- bzw. ausgeschaltet werden. Achten Sie bitte darauf, dass die korrekte Uhrzeit eingestellt ist. Drücken Sie die Taste, um den Timer einzuschalten. Es erscheint die Anzeige 00:00. Drücken Sie nun ▲ - oder ▼ um die Betriebszeit einzustellen. Jede Tastenbewegung verändert die Einstellung um jeweils 1 Minute. Längerer Druck auf die Taste lässt die Einstellung in 10-Minuten-Schritten zu. Nach der gewünschten Eingabe drücken Sie innerhalb von 5 Sekunden die Taste TIMER ON, um die Zeiteingabe zu bestätigen. Um die Funktion wieder zu beenden, drücken Sie einfach nochmals die Taste.

Hinweis:

Im Ein- und Ausschaltzustand können Sie TIMER OFF oder TIMER ON gleichzeitig einstellen.

Funktionen aufrufen mit Tastenkombinationen

Energie sparen

Im Kühlmodus werden die Tasten „TEMP“ und „CLOCK“ gleichzeitig gedrückt, um die Energiesparfunktion zu starten oder auszuschalten. Die aktive Funktion wird mit „SE“ im Display der Fernbedienung angezeigt und die Klimaanlage passt die ab Werk eingestellte Temperatur automatisch an, um den besten energiesparenden Effekt zu erzielen. Drücken Sie die Tasten „TEMP“ und „CLOCK“ gleichzeitig erneut, um die Energiesparfunktion zu beenden.

Hinweis:

• Bei der Energiesparfunktion ist die Lüftergeschwindigkeit standardmäßig auf automatische Geschwindigkeit eingestellt und kann nicht geändert werden.
• Unter Energiesparfunktion kann die eingestellte Temperatur nicht geändert werden.
• Die Sleep-Funktion und Energiesparfunktion können nicht gleichzeitig arbeiten. Wenn die Energiesparfunktion im Kühlmodus eingestellt wurde, drücken Sie die Ruhetaste, um die Energiesparfunktion aufzuheben.
  Die Sleep-Funktion wird durch Starten der Energiesparfunktion beendet.

8°C-Heizfunktion

Drücken Sie im Heizmodus gleichzeitig die Tasten „TEMP“ und „CLOCK“, um die 8°C-Heizfunktion zu starten oder auszuschalten. Ist diese Funktion aktiv, werden das Symbol \$ und „8°C“ im Display der Fernbedienung angezeigt, und die Klimaanlage hält den Heizzustand bei 8°C. Drücken Sie „TEMP“ und „CLOCK“ Tasten erneut gleichzeitig zum Verlassen der 8°C-Heizfunktion.

Hinweis:

• Bei aktiver Funktion ist die Lüftergeschwindigkeit standardmäßig auf automatische Geschwindigkeit eingestellt und kann nicht geändert werden.
• Bei aktiver Funktion kann die eingestellte Temperatur nicht geändert werden.
• Die Sleep-Funktion und 8°C-Heizfunktion können nicht gleichzeitig betrieben werden. Durch Drücken der Sleep-Taste wird die 8°C-Heizfunktion aufgehoben.
  Die Sleep-Funktion wird durch Starten der 8°C-Heizfunktion beendet.

Tastensperre

Um die Funktion zu aktivieren drücken Sie gleichzeitig die Tasten ▲ und ▼ für 5 Sekunden. Danach wird das Symbol 📄 angezeigt. Alle Tasten der Fernbedienung sind damit gesperrt.

Drücken Sie erneut gleichzeitig die Tasten ▲ und ▼ für 5 Sekunden, wird die Sperre aufgehoben.

°C oder °F

Drücken Sie im OFF-Zustand gleichzeitig die Tasten ▼ und „MODE“, um die Temperaturanzeige von °C und °F zu wechseln.

I FEEL

Drücken Sie gleichzeitig „▼“ und „MODE“, um die Funktion zu starten. Auf der Fernbedienung wird „■“ angezeigt. Ist die Funktion eingestellt, sendet die Fernbedienung die erkannte Umgebungstemperatur an die Steuerung, und das Gerät passt die Temperatur entsprechend an. Drücken Sie diese beiden Tasten gleichzeitig erneut, um die Funktion I FEEL zu beenden

Bitte legen Sie die Fernbedienung in die Nähe des Benutzers, wenn diese Funktion eingestellt ist. Legen Sie die Fernbedienung nicht in die Nähe von Objekten mit hoher oder niedriger Temperatur, um das Erkennen einer ungenauen Umgebungstemperatur zu vermeiden. Wenn die Funktion I FEEL aktiviert ist, sollte sich die Fernbedienung in einem Bereich befinden, in dem das Innengerät das von der Fernbedienung gesendete Signal empfangen kann.

BATTERIEWECHSEL

Öffnen Sie auf der Rückseite der Fernbedienung das Batteriefach, indem Sie den Gehäuseteil in Pfeilrichtung aufschieben. Entnehmen Sie die alten Batterien und ersetzen sie durch zwei neue AAA 1,5 V Batterien. Achten Sie auf die korrekte Polarität. Schließen danach das Batteriefach.

Verwenden Sie keine alten oder unterschiedliche Typen von Batterien. Ist die Fernbedienung über einen längeren Zeitraum nicht in Betrieb, entfernen Sie die Batterien.

Benutzen Sie die Infrarot-Fernbedienung in mindestens 1 Meter Abstand von möglichen elektrotechnischen Störquellen.

Funktioniert die Fernbedienung nicht einwandfrei, entfernen Sie zunächst die Batterien, setzen sie wieder ein und starten erneut den Betrieb. Eventuell müssen die Batterien gegen neue getauscht werden.

Bei weiterem Versagen der Fernbedienung kontaktieren Sie bitte Ihren Fachhändler.

Notbetrieb ohne Infrarot-Fernbedienung

Ohne Fernbedienung ist ein Notbetrieb möglich. Das Klimagerät arbeitet dann im AUTO-Modus. Solltemperatur oder Lüftergeschwindigkeit können nicht verstellt werden.

Der Schalter zur Aktivierung des Notbetriebs befindet sich am Innenteil unter der Frontblende rechts.

Gerät einschalten: Notschalter (siehe Bild) drücken. Gerät startet im AUTO-Modus. Die Betriebsart (COOL, HEAT, FAN) wird je nach vorherrschender Raumtemperatur automatisch gewählt.

Gerät ausschalten: Notschalter erneut drücken.

Reinigung

Vorsicht!

Vor Reinigungsarbeiten Spannungsversorgung am Gerät unterbrechen! In das Gerät darf kein Wasser eindringen. Gerät mit weichem trockenem, allenfalls nebelfeuchtem Tuch, ggf. milder Waschlösung abreiben.

Keinesfalls lösungsmittelhaltige (Verdünnung, Benzin) Reiniger verwenden!

Metallteile (Wärmetauscherlamellen) nicht mit den Händen berühren!

Frontblende reinigen

Frontblende abnehmen. Mit weichem, gut ausgewrungenem Tuch abreiben. Handwarmes Wasser verwenden. Frontblende abwischen.

Keinesfalls in Wasser tauchen.

Filter reinigen (ca. alle 3 Monate)

Frontblende nach oben öffnen.

Filter leicht nach unten schieben und entnehmen.

Filter säubern: Falls ausreichend, mit einem Staubsauger trocken absaugen.

Nassreinigung: In handwarmen Wasser (nicht über 45 °C) ausspülen, ggf. mildes Reinigungsmittel hinzufügen. Trocknen lassen.

Filter wieder einsetzen: Nach oben einschieben, Frontklappe schließen.

Bedienungshinweise und Einsatzgrenzen

Kühlbetrieb

Klimageräte nehmen die Wärme der Raumluft auf und führen diese zum Außengerät ab. Die erbrachte Kühlleistung kann je nach Außentemperaturschwanken.

Einfrierschutz: Im Kühlbetrieb bei niedrigen Außentemperaturen kann sich am Wärmetauscher des Innengeräts Reif bilden. Wenn die Temperatur am Wärmetauscher des Innengeräts unter 0 °C sinkt, stoppt der Verdichter, um die Anlage zu schützen.

Heizbetrieb

Klimageräte nehmen die Wärme der Außenluft auf und führen diese zum Innengerät ab. Auf diese Weise erhöht sich die Raumtemperatur. Die Heizleistung nimmt bei sinkenden Außentemperaturen ab.

Abtauung: Wenn die Außentemperaur bei hoher Luftfeuchtigkeit niedrig ist, bildet sich Reif auf dem Wärmetauscher des Außengeräts, der die Heizleistung verringert. Der Abtauprozess wird gestartet. Der Heizbetrieb ist unterbrochen, bis die Abtauung beendet ist. Während der Abtauung bleiben die Lüfter des Innen- und Außengeräts stehen, die LED-Anzeige blinkt und das Außengerät kann u. U. Wasserdampf emittieren.

Wenn die Abtauung beendet ist, startet wieder der reguläre Heizbetrieb.

Zugluftschutz

Im Heizbetrieb startet der Lüfter erst, wenn der sich der Wärmetauscher im Innengerät erwärmt hat (innerhalb 2 Minuten). Der Zugluftschutz ist aktiv beim Start des Heizbetriebs, nach Ende der Abtauung und bei niedrigen Temperaturen.

Lüfternachlauf im Heizbetrieb

Wenn der Verdichter stoppt, entweder weil die Solltemperatur erreicht ist oder die Anlage ausgeschaltet wird, läuft der Lüfter des Innengeräts noch 10 Sekunden nach, um die restliche warme Luft aus dem Innengerät auszublasen.

Leistungsbereich

Kühlen: Außentemperatur - 15 °C bis +43 °C

Heizen: Außentemperatur - 22 °C bis +24 °C

Energieeinsparung

• Raum nicht unterkühlen oder überhitzen.
• Sonneneinstrahlung und weiteres Aufheizen durch die Fenster mit Vorhang oder Rollo verhindern.
• Luftfilter regelmäßig reinigen. Zugesetzte Luftfilter führen zu höherem Energieverbrauch.

Verhalten bei Störungen

Sollte das Gerät einmal nicht wie gewünscht funktionieren, bitte vor Hinzuziehen des Fachbetriebs folgende Punkte prüfen.

Problem	Lösung
Das Innengerät schaltet nicht sofort ein, nachdem dieAnlage wieder gestartet wurde.	Wenn das Gerät unmittelbar nach dem Stopp wieder eingeschaltet wird, dauert es 3 Minuten bis das Innengerät in Betrieb geht.(Wiedereinschaltspere)
Nachdem das Innengerät eingeschaltet wurde,sind ungewöhnliche Gerüche wahrzunehmen.	Es handelt sich meist um Fremdgerüche (z.B. Tabak), die durch den Betrieb in das Gerät gelangt sind und nun abgegeben werden.Filter ggf. reinigen.
Während des Betriebes der Anlage hört man Wassergeräusche ("Gluckern").	Das Geräusch entsteht durch die Fließbewegung des Kältemittels im Rohrleitungssystem des Gerätes.
Im Kühlbetrieb tritt Nebel aus dem Gerät.	Bei Kühlbetrieb in Raumluft mit hoher Temperatur und Feuchte kondensiert die gekühlte Luft und wird als Nebel sichtbar.
Beim Ein-/Ausschalten des Gerätes sind ungewöhnliche Geräusche zu hören. (Knacken)	Durch den Temperaturwechsel kann es zu Geräuschentwicklungen kommen, weil sich einzelne Geräteteile unterschiedlich ausdehnen bzw. zusammenziehen.
Klimagerät startet nicht.	Ist die TIMER ON-Taste in Betrieb?Ist die Verdrahtung unterbrochen?Hat der Schutzschalter oder die Sicherung ausgelöst?Ist die Stromversorgung unterbrochen?
Geringe Kühl- bzw. Heizleistung der Anlage	Ist der Raumtemperatursollwert passend eingestellt?Ist der Luftein- bzw. auslass blockiert?Sind die Luftfilter verschmutzt?Sind Türen und Fenster geöffnet?Ist die Lüfterstufe zu niedrig eingestellt?Befinden sich Heizquellen im Raum?
Die Fernbedienung reagiert nicht.	Evtl. befinden sich in unmittelberer Nähe des Gerätes starke (Fremd-) Magnetfelder oder elektrische Felder.Spannungsversorgung unterbrechen und Gerät neu starten.Die Fernbedienung reagiert nicht, wenn das Gerät eine Störung hat oder die Gerätefunktionen zu häufig gewechselt wurden.Displaymeldungen prüfen, ggf. Gerät neu starten.Ist die Fernbedienung außerhalb der Reichweite des Innengerätes?Befinden sich Hindernisse zwischen FB und Signalempfänger?Ist die Batteriespannung ausreichend? Batterien ersetzen.
Wasser tropft aus dem Innengerät.	Sehr hohe Luftfeuchte, Kondenswasser läuft über.Kondenswasserableitung defekt.
Wasser tropft aus dem Außengerät.	Das sich während des Abtauens (im Heizbetrieb) bildende Tauwasser wird abgeleitet.Während des Heizbetriebs entsteht Kondenswasser am Außengerät.

Betrieb der Anlage stoppen, Spannungsversorgung unterbrechen und Fachbetrieb verständigen, wenn:

- ungewöhnliche Betriebsgeräusche auftreten, die nicht eindeutig zu klären sind.

- jedesmal der Schutzschalter oder die Sicherung auslöst, wenn die Anlage eingeschaltet wird.

- Wasser in das Gerät eingedrungen ist.

- Wasser aus dem Gerät in den Raum stark tropft oder ausläuft.

- an Leitungen oder Stromkabel starke Hitzeentwicklung auftritt.

- Brandgeruch während des Betriebs auftritt.

Gerät außer Betrieb setzen

Wenn das Gerät für längere Zeit außer Betrieb gesetzt werden soll:

- Gerät mehrere Stunden im FAN-Modus laufen lassen, damit es austrocken kann.

- Spannungsversorgung unterbrechen

- Filter reinigen und wieder einsetzen

- Batterien aus der Fernbedienung entnehmen

Hinweise

Testlauf

Das Gerät läuft im normalen Kühlmodus. Es soll geprüft werden:

• Dichtigkeit der Kältemittelleitungen
• Gleichmäßiger Lauf der Kompressoren und der Ventilatoren
• Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil
• Alle Funktionen und Programmabläufe am Innengerät
• Saugdruck und Verdampferüberhitzung

Information für den Anlagenbetreiber

Dem Anlagenbetreiber/Benutzer die Funktionen und die Verwendung des Klimagerätes, auch mit Hilfe dieser Anleitung, erklären.

Der Benutzer sollte die notwendigen Informationen haben, um:

• die Fernbedienung verwenden zu können.
• die Luftfilter entfernen und reinigen zu können.
• das Gerät reinigen zu können.

Entsorgungshinweis

Das Gerät wurde aus hochwertigen Materialien und Komponenten hergestellt, die recyclebar und wiederverwendbar sind.

Dieses Symbol auf dem Gerät und/oder begleitenden Dokumenten bedeutet, dass diese Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Es enthält Materialien, die wiederverwendet bzw. verwertet werden können.

Nehmen Sie das Gerät nicht auseinander. Achten Sie darauf, dass das ausgediente Gerät bis zum Abtransport zu einer Entsorgungs- und Sammelstelle am Kältemittelkreislauf nicht beschädigt wird. So ist sichergestellt, dass das enthaltene Kältemittel (R 410A) und Öl nicht unkontrolliert entweicht.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten. Auskunft über Sammlung bzw. Abholung erhalten Sie bei Ihrer Gemeindeverwaltung und den örtlichen Entsorgungsunternehmen.

www.krone-klima.de

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
