HIF1970BT - Plattenspieler Reflexion - Kostenlose Bedienungsanleitung

Produkttyp	Plattenspieler mit Bluetooth, USB-Aufnahme und eingebauten Lautsprechern
Modell	HIF1970BT
Marke	Reflexion
Stromversorgung	DC 5V / 1A (über beiliegendes Netzteil)
Leistungsaufnahme	5W
Geschwindigkeiten	33, 45, 78 U/min
Bluetooth-Version	V4.2
Bluetooth-Reichweite	Bis zu 10 Meter (Sichtkontakt)
Bluetooth-Profile	A2DP (Android/iOS)
USB-Aufnahme	USB 2.0, bis 32 GB, MP3 128 kbps (nur Aufnahme)
Lautsprecherleistung	2 x 24 W (max)
Audioeingänge	3,5 mm AUX (Line In), Phono
Audioausgänge	3,5 mm Kopfhöreranschluss, RCA Line Out
Auto-Stopp	Ein-/ausschaltbar
Tonarm	Manuell mit Hebevorrichtung
Betriebstemperatur	5 °C bis 35 °C
Gehäuse	Kofferdesign mit Griff und Schloss
Garantie	24 Monate ab Kaufdatum
Sicherheit	Gehäuse nicht öffnen; keine vom Benutzer zu wartenden Teile; vor Feuchtigkeit und Hitze schützen
Reinigung	Mit einem trockenen Tuch reinigen; vor der Reinigung Netzstecker ziehen

Häufig gestellte Fragen - HIF1970BT Reflexion

Wie verbinde ich mein Telefon über Bluetooth?

Drehen Sie den Funktionswahlschalter auf BT. Die LED blinkt blau. Aktivieren Sie Bluetooth auf Ihrem Telefon, suchen Sie nach "HIF1970BT" und wählen Sie es aus. Die LED leuchtet dauerhaft blau, wenn die Verbindung hergestellt ist.

Wie nehme ich Vinyl auf einen USB-Stick auf?

Stecken Sie einen USB-Stick (max. 32 GB) in den USB-REC-Anschluss. Starten Sie die Wiedergabe der Schallplatte. Drücken Sie einmal die STOP/REC-Taste (LED blinkt rot). Um die Aufnahme zu beenden, drücken Sie erneut STOP/REC (LED leuchtet dauerhaft rot). Die Aufnahme wird als MP3 mit 128 kbps gespeichert.

Wie ändere ich die Geschwindigkeit des Plattenspielers?

Verwenden Sie den RPM-Schalter auf der Oberseite, um 33, 45 oder 78 U/min je nach Schallplatte auszuwählen.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie, ob das Gerät eingeschaltet ist, die Lautstärke aufgedreht ist und der Funktionswahlschalter richtig eingestellt ist. Bei Bluetooth stellen Sie sicher, dass das Gerät verbunden ist. Bei Phono stellen Sie sicher, dass die Nadel richtig auf der Schallplatte aufliegt.

Kann ich die Abtastnadel ersetzen?

Ja, die Nadel ist austauschbar. Ziehen Sie die alte vorsichtig heraus und drücken Sie eine neue kompatible Nadel hinein. Die Bedienungsanleitung gibt keine spezifische Ersatzteilnummer an.

Was macht der Auto-Stopp-Schalter?

Wenn Auto-Stopp EIN ist, stoppt der Plattenspieler automatisch am Ende der Schallplatte. Wenn AUS, dreht er sich weiter. Dies ist nützlich für Dauerwiedergabe oder Aufnahme.

Kann ich 78-U/min-Schallplatten abspielen?

Ja, der Plattenspieler unterstützt 78 U/min. Stellen Sie den Geschwindigkeitsschalter auf 78, aber beachten Sie, dass die eingebaute Nadel für 33/45 U/min ausgelegt ist. Für den besten Klang sollten Sie eine 78-U/min-Nadel verwenden.

Wie schließe ich externe Lautsprecher an?

Verwenden Sie die RCA Line Out-Anschlüsse auf der Rückseite, um einen Verstärker oder aktive Lautsprecher anzuschließen. Dadurch werden die eingebauten Lautsprecher umgangen.

Was soll ich tun, wenn sich der Plattenspieler nicht dreht?

Überprüfen Sie, ob das Gerät eingeschaltet ist und der Riemen (falls vorhanden) richtig sitzt. Stellen Sie sicher, dass Auto-Stopp nicht am Ende der Schallplatte aktiviert ist. Dreht sich der Plattenspieler immer noch nicht, wenden Sie sich an den Kundendienst.

Wird der Plattenspieler mit Batterien betrieben?

Nein, er benötigt eine kontinuierliche Stromversorgung über das beiliegende DC-5V-Netzteil. Er kann nicht mit Batterien betrieben werden.

BEDIENUNGSANLEITUNG HIF1970BT Reflexion

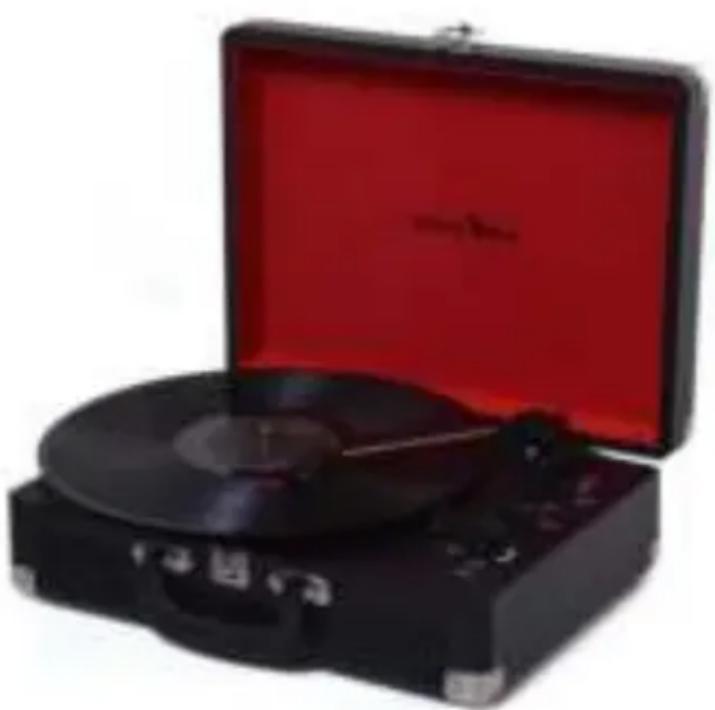

Kofferplattenspieler mit AUX IN / Bluetooth / Aufnahme Funktion

Model Nr.: HIF1970BT

Black convertible tuxler with red open lid, no visible text or symbols

Lesen Sie die Bedienungsanleitung sorgfältig vor der Erstinbetriebnahme und verwahren Sie die Anleitung zum späteren Nachschlagen auf.

SICHERHEITSHINWEISE

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt zu befolgen sind.

Das Blitzsymbol im Dreieck weist den Benutzer auf „gefährliche Spannungen“ an einigen Bauteilen im Inneren des Gerätes hin.

Um die Gefahr elektrischer Schläge auszuschließen, dass Gehäuse auf keinen Fall öffnen. Im Innern befinden sich keine vom Benutzer selbst instandsetzbaren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

Dieses Gerät ist für DC 5V Netzspannung ausgelegt. Bei der Verwendung höherer Spannungen kann es zu Funktionsstörungen des Gerätes kommen.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Stellen Sie das Gerät keinesfalls auf Teppiche und in die Nähe von Gardinen und bauen Sie es nicht in Bücherregale ein.

Sie das Gerät weder direkter Sonneneinstrahlung noch Setzen Wärmequellen aus.

LESEN SIE ALLE ANWEISUNGEN VOR DEM GEBRAUCH

SICHERHEITSHINWEISE

1) Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät das erste Mal in Betrieb nehmen.
2) Diese Bedienungsanleitung zum späteren Nachschlagen gut aufbewahren.
3) Das Gerät darf keinem Tropf oder Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das Gerät gestellt werden. Nur in trockenen Regionen benutzen.
4) Keine offenen Flammen wie Kerzen auf das Gerät stellen und das Gerät von offenen Flammen fernhalten.
5) Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
6) Stellen Sie sicher, dass das Gerät nur mit dem beigefügten DC 5V / 1A Netzteil genutzt wird. Bei Verwendung höherer Spannungen kann es zu Funktionsstörungen des Gerätes kommen.
7) Nur Zubehör und Ersatzteile verwenden die vom Hersteller frei gegeben sind.
8) Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
9) Stellen Sie das Gerät nur in ausreichend belüfteten Umgebungen auf. Stellen Sie das Gerät auf eine ebene und stabile Oberfläche.
10) Nicht Temperaturen über 35 °C aussetzen. Beim Aufstellort darauf achten das 30 cm nach hinten und der Oberseite des Gerätes und 5 cm von jeder Seite eingehalten werden.
11) Entsorgen Sie verbrauchte Batterien / Akkus umweltgerecht.
12) Achten Sie stets darauf, dass das Gerät vor dem Transport oder der Reinigung aus der Steckdose gezogen wird. Reinigen Sie es nur mit einem trockenen Tuch.
13) Bei Gewitter oder wenn das Gerät für längere Zeit nicht benutzt wird trennen Sie das Gerät vom Stromnetz.
14) Dieses Gerät hat keine durch den Nutzer zu wartenden Teile. Versuche Sie nicht, dieses Gerät selbst zu reparieren. Nur qualifiziertes Servicepersonal darf die Wartung durchführen. Bei einem Defekt reklamieren Sie das Gerät bei Ihrem Händler.
15) Lassen Sie das Gerät niemals unbeaufsichtigt und passen Sie auf das nichts durch Löcher, Schlitze oder irgendwelche anderen Öffnungen ins Gehäuse des Geräts geschoben wird. Dies kann zu einem tödlichen elektrischen Schlag führen.
16) Stellen Sie das Gerät nicht in der Nähe von Fernsehgeräten, Lautsprechern und anderen Objekten, die starke Magnetfelder erzeugen auf.

GERÄT AUSPACKEN

• Nehmen Sie das Gerät vorsichtig aus dem Karton und entfernen Sie das gesamte Verpackungsmaterial von dem Gerät.
• Wickeln Sie das Netzkabel ab.
• Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.
• Schließen Sie das Gerät mit dem im Lieferumfang enthaltende Netzteil an Ihre Haussteckdose an.
• Öffnen Sie den Deckel vom Plattenspieler.
• Entfernen Sie alle Transportsicherungen (Klebestreifen usw.).

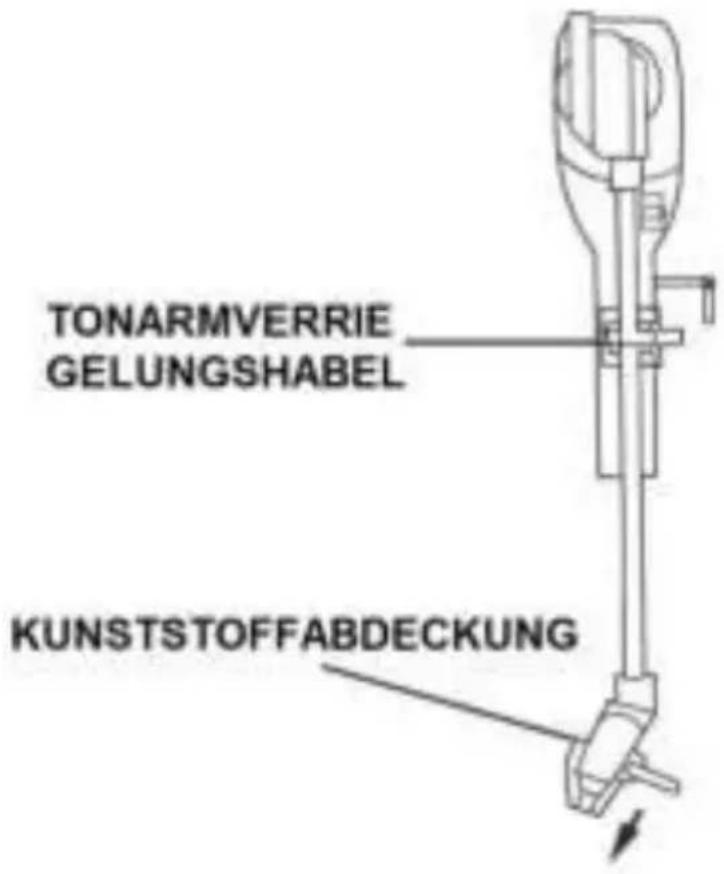

• Entfernen Sie die weiße Kunststoffabdeckung von der Ton Nadel, indem Sie sie in Pfeilrichtung abziehen.
• Entfernen Sie den Kabelbinder, von dem Tonarm.

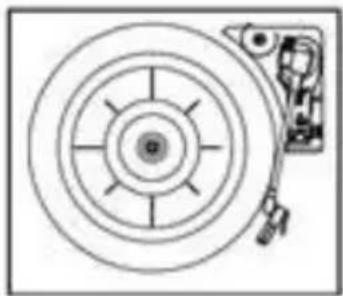

1. Schallplattenteller Legen Sie hier die Schallplatte auf
2. Schallplattentellerwelle
3. Schallplatten Adapter Adapter für verschiedene Schallplattengrößen.
4. USB REC Buchse Keine Wiedergabe. Nur für die Aufnahme.
5. Tonarm
6. Stop / Rec USB Aufnahme Taste
7. Tonarmhebel Anheben und absenken des Tonarms
8. Line In (3,5mm) Anschluss eines Externen Wiedergabe Gerätes
9. U/min. Schalter Zum Einstellen der Geschwindigkeit (33/45/78)
10. Funktionsregler BT (Bluetooth) / LINE IN / PHONO
11. Autostoppschalter Ein / Aus- schalten der Autostopp Funktion
12. Powerregler (Volume) Gerät Ein / Aus- schalten. Lautstärke Einstellen
13. Power LED Leuchtet wenn eingeschaltet. Zeigt farblich den Funktionsmodus an
14. Phone (3,5mm) Kopfhörer Ausgang (3,5mm)
15. Ton Nadel
16. Lautsprecher Tonausgabe
17. Griff Tragegriff für den Transport
18. Verschluss Verriegeln / Entriegeln des Kofferdeckels
19. Line Out Cinch Ausgang
20. DC Eingang DC 5V / 1A

STROMVERSORGUNG

Verbinden Sie das Netzteil mit dem Gerät und Ihrer Haussteckdose. Beachten Sie das die Stromquelle den Werten des Netzteils entspricht. Das Gerät darf nur an ein DC 5V 1A Netzteil angeschlossen werden.

Gerät Einschalten:

Drehen Sie den [Power] Regler um das Gerät einzuschalten. Ist das Gerät eingeschaltet leuchtet die Power LED.

Gerät Ausschalten:

Drehen Sie den [Power] Regler um das Gerät auszuschalten. Ist das Gerät ausgeschaltet leuchtet die Power LED nicht.

EINSTELLUNG DER LAUTSTÄRKE

- Um die Lautstärke zu verändern drehen Sie den [Lautstärkeregler] bis die gewünschte Lautstärke erreicht ist.

EINSTELLEN DES FUNKTIONSMODUS

1. Um den gewünschten Funktionsmodus auszuwählen drehen Sie den [Funktionsregler] auf die gewünschte Funktion.
2. Der ausgewählte Modus wird durch die Power LED farblich angezeigt.
3. Die folgenden Funktionsmodi stehen zur Verfügung. BT (Blau) / LINE IN (Lila) / PHONO (Rot)

BLUETOOTH MODUS

Verbinden Sie ein externes Gerät drahtlos per Bluetooth mit der HIF1970BT, um Musik von Ihrem externen Gerät über die HIF1970BT wiederzugeben.

1. Drehen Sie den [Funktionsregler] auf BT (Bluetooth), um die Bluetooth Funktion auszuwählen.

2. Die Power LED zeigt an ob ein Gerät verbunden ist.
   Kein Gerät verbunden:
   Power LED blinkt blau
   Mit Gerät verbunden:
   Power LED leuchtet blau

3. Starten Sie an Ihrem externen Wiedergabe Gerät die Bluetooth Suche.

4. Wählen Sie HIF1970BT in der Bluetooth Liste aus.

5. Starten Sie die Wiedergabe an Ihrem externen Gerät.

6. Die Wiedergabe und Grundlautstärke steuern Sie mit dem externen Wiedergabe Gerät.

Hinweis:

• Bluetooth funktioniert am besten innerhalb von 10 Metern im Freien.

• Das Gerät verbindet sich mit dem zuletzt verbundenen Gerät.
  • Die Grundlautstärke wird von Ihrem externen Gerät vorgegeben. Mit dem Lautstärkeregler am Gerät können Sie die Lautstärke nach justieren.

• Drehen Sie den [Funktionsregler] auf Phono, um die Plattenspieler Funktion auszuwählen.

• Die Power LED leuchtet rot.
• Wählen Sie die Geschwindigkeit anhand Ihrer Schallplatte aus (33 / 45 / 78 U/min.)
• Legen Sie eine Schallplatte auf den Schallplattenteller auf.
• Heben Sie den Tonarm mit dem Tonarmhebel an.
• Bewegen Sie den Tonarm über die Schallplatte.
• Der Schallplattenteller fängt an sich zu drehen.
• Senken Sie den Tonarm mit dem Tonarmhebel ab.
• Die Wiedergabe beginnt.

Autostopp

Ein (On): Der Schallplattenteller stoppt automatisch.

Aus (Off): Der Schallplattenteller stoppt nicht automatisch.

Hinweis:

• Kontrollieren Sie vor der Wiedergabe das alle Transportaufkleber entfernt wurden und dass die Schutzkappe von der Ton Nadel abgezogen wurde.
• Der Tonarm fährt nach der Wiedergabe nicht automatisch zurück in die Null Stellung.

LINE IN MODUS

Verbinden Sie ein externes Gerät per 3,5mm Audiokabel mit der HIF1970BT, um Musik von Ihrem externen Gerät über die HIF1970BT wiederzugeben.

1. Drehen Sie den [Funktionsregler] auf LINE IN, um die LINE IN Funktion auszuwählen.
2. Die LED leuchtet lila.
3. Nutzen Sie ein 3,5mm AUX Kabel, um das Gerät mit einem externen Wiedergabegerät zu verbinden.
4. Die Wiedergabe steuern Sie mit dem extern angeschlossenen Wiedergabegerät.

Phono Aufnahme

1. Stecken Sie einen USB Stick in die [USB/REC] Buchse.
2. Starten Sie die Schallplattenwiedergabe.
3. Drücken Sie die Taste [STOP/REC], um die Aufnahme zu starten.
4. Die Power LED blinkt rot.
5. Um die Aufnahme zu speichern drücken Sie erneut die Taste [STOP/REC].
6. Die Power LED leuchtet nun rot und die Aufnahme ist gespeichert.

Line IN Aufnahme

1. Stecken Sie einen USB Stick in die [USB/REC] Buchse.
2. Starten Sie die Line IN Wiedergabe.
3. Drücken Sie die Taste [STOP/REC], um die Aufnahme zu starten.
4. Die Power LED blinkt lila.
5. Um die Aufnahme zu speichern drücken Sie erneut die Taste [STOP/REC].
6. Die Power LED leuchtet nun lila und die Aufnahme ist gespeichert.

Hinweis:

• Die Aufnahmegeschwindigkeit ist 1:1.
- Es werden keine Songtitelinformationen aufgenommen.
- Um Beschädigungen am USB Stick zu vermeiden ziehen Sie den USB Stick nur im Ausgeschalteten Zustand des Gerätes heraus.

LINE OUT AUSGANG

Verbinden Sie die HIF1970BT per Cinch Kabel mit einem externes Gerät um die Musik der HIF1970BT auf dem externen Gerät wiederzugeben.

1. Cinch Kabel an den [LINE OUT] Ausgang auf der Rückseite anschließen.
2. Das andere Ende des Kabels verbinden Sie mit dem externen Gerät.
3. Starten Sie die Wiedergabe an der HIF1970BT.
4. Der Ton wird nun über das externe Gerät ausgegeben.

Hinweis:

• Beachten Sie das passiven Lautsprecher an dem [LINE OUT] Ausgang keine Funktion haben und nicht verwendet werden können.
• Es werden nur aktive Komponenten mit eigene Stromversorgung und eigener Signal Verarbeitung (z.B. aktive Lautsprecher, AV/Stereo-Receiver) unterstützt.

Allgemein

Spannungsversorgung DC 5V / 1A

Stromverbrauch 5W

Abmessung (B/H/T) 35 x 11,4 x 26cm

Betriebstemperatur 5°C - +35°C

Plattenteller 33 / 45 / 78 U/min.

USB Version 2.0 / 200mA / max. 32GB

Nur für die Aufnahme

Max. Musikleistung 2x 24W

MP3 Aufnahme MP3-Bitrate: 128kbps

Bluetooth Version V4,2

Sendereichweite 10 Meter (Sichtlinie)

Kompatible Bluetooth-Profile A2DP / Android / IOS

Bluetooth Sendeleistung < 4dBm

Bluetooth Sendefrequenzbereich

2.402 - 2.480 GHz

Lieferumfang

Gerät (HIF1970BT)....1

Bedienungsanleitung .... 1

Netzteil DC5V 1A ....1

Alle Angaben ohne Gewähr.

Änderungen von Design und Spezifikation auch ohne Vorankündigung vorbehalten.

Dieses Symbol auf dem Produkt oder in der Anleitung bedeutet, dass das Gerät sowie Elektrische- und Elektronische Teile am Ende seiner Lebensdauer getrennt von Ihrem Hausmüll entsorgt werden müssen. Es gibt getrennte Sammelsysteme für das Recycling in der EU. Für weitere Informationen wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler, bei dem Sie das Produkt erworben haben.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp HIF1970BT der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU Konformitätserklärung kann unter der folgenden E-Mail-Adresse angefordert werden.

[e-mail]

Wir wünschen Ihnen viel Freude mit dem Gerät.

Ihr UltraMedia Team

Gewährleistung

REFLEXION

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Unsere Produkte unterlaufen im Zuge der Produktion eine genaue Qualitätskontrolle. Sollte Ihnen eines unserer Geräte dennoch Anlass zur Reklamation geben oder Sie haben Fragen zu einem unserer Geräte, rufen Sie gerne unseren Kunden-Support an.

Auf dieses Gerät geben wir eine Gewährleistung von 24 Monaten ab Kaufdatum. Außerhalb der Gewährleistung bieten wir Ihnen eine kostenpflichtige Reparatur nach Kostenvoranschlag an. Bitte setzen Sie sich vor dem Einsenden mit unserem Kunden-Support in Verbindung. Bitte haben Sie Verständnis, dass die Gewährleistung nur für Geräte die innerhalb des Gewährleistungszeitraums bei uns eingehen berücksichtigt werden kann.

Die Gewährleistung bezieht sich auf Material und Produktionsfehler. Während der Gewährleistung wird Ihr Gerät repariert bzw. ausgetauscht. Eine Erstattung des Kaufbetrags ist durch die Firma UltraMedia leider nicht möglich. Ausgeschlossen von der Gewährleistung sind Beschädigungen, die durch unsachgemäßen Gebrauch, durch die Nutzung von Fremdzubehör, Sturz-, Staub-, Wasserschäden und Verschleißerscheinungen (z.B. Kratzer, optische Abnutzungen), die durch den Kunden oder Fremdeinwirkungen hervorgerufen worden sind.

Um die Gewährleistungsansprüche geltend zu machen wird der Kaufbeleg als Nachweis benötigt. Senden Sie das Gerät mit kompletten Zubehör, einer Rechnungskopie und der Fehlerbeschreibung an die unten angegebene Adresse ein. Geräten denen kein Kaufbeleg beiliegt kann leider keine Gewährleistung berücksichtigt werden. Bitte vergessen Sie für eventuelle Rückfragen nicht Ihre komplette Anschrift, eine Telefonnummer / E-Mail Adresse mit anzugeben.

Der Versand zu uns findet auf eigene Kosten statt. Unfreie Pakete können nicht angenommen werden und gehen an den Absender zurück.

Bitte verpacken Sie das Gerät ausreichend transportsicher. Für Transportschäden, die auf dem Transportweg zu uns entstehen, übernimmt die Firma UltraMedia keine Haftung. Nach Erhalt Ihrer Einsendung werden wir Ihr Gerät schnellstmöglich bearbeiten und an Sie zurücksenden.

Bitte setzen Sie sich vor dem Einsenden Ihres Gerätes mit unserem Kunden-Support oder Ihrem Fachhändler in Verbindung, da sich viele Probleme auch telefonisch lösen lassen können.

UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

D-21337 Lüneburg

h p://www.ultramedia.de

[e-mail]

Tel.: +49 / (0) 4131/9239-20

Mo.-Do.: 08:00-17:00

Fr.: 08:00-14:30

USER MANUAL

REFLEXION

UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

D-21337 Lüneburg

h p://www.ultramedia.de

[e-mail]

Tel.: +49 / (0) 4131/9239-20

Mo.-Do.: 08:00-17:00

Fr.: 08:00-14:30
