Typ	DMX Splitter mit RDM
Anzahl Ausgänge	8
RDM-Unterstützung	Ja, RDM (Remote Device Management) kompatibel
Eingang	1x XLR 3-polig weiblich
Ausgänge	8x XLR 3-polig männlich
Stromversorgung	100-240 V AC, 50/60 Hz (IEC-Eingang); oder optional 12V DC
Leistungsaufnahme	~10 W
Abmessungen (B x H x T)	482 x 44 x 130 mm (19", 1U)
Gewicht	~1.5 kg
Datenverstärkung	Ja, jeder Ausgang verstärkt das DMX-Signal
Galvanische Trennung	Ja, zwischen Eingang und Ausgängen
LED-Anzeigen	Strom, DMX-Signal, RDM-Aktivität pro Ausgang
Montage	19" Rackmontage (1U), auch stapelbar
Betriebstemperatur	0°C bis 40°C
Gehäuse	Metall, schwarz
Wartung & Reinigung	Mit trockenem Tuch reinigen; Flüssigkeiten und Lösungsmittel vermeiden
Sicherheit	Nur mit kompatiblen DMX-Kabeln verwenden; maximale Last pro Ausgang nicht überschreiten
Ersatzteile & Reparierbarkeit	Keine vom Benutzer wartbaren Teile; wenden Sie sich an ein autorisiertes Servicecenter
Allgemeine Informationen	Eurolite DMX Split 8X RDM; ideal zur Erweiterung von DMX-Universen

Häufig gestellte Fragen - DMX Split 8X RDM Eurolite

Was ist ein DMX-Splitter und warum brauche ich einen?

Ein DMX-Splitter nimmt ein DMX-Signal auf und verteilt es auf mehrere Ausgänge, um die Signalintegrität über große Entfernungen zu gewährleisten. Der Eurolite DMX Split 8X RDM ist unerlässlich, wenn Sie mehrere DMX-Geräte anschließen müssen, ohne das Signal zu beeinträchtigen.

Unterstützt dieser Splitter RDM?

Ja, der Eurolite DMX Split 8X RDM unterstützt RDM (Remote Device Management), sodass Sie angeschlossene Geräte fernkonfigurieren und überwachen können.

Wie viele Geräte kann ich an jeden Ausgang anschließen?

Jeder Ausgang kann bis zu 32 DMX-Geräte (Standard-DMX512-Last) versorgen. Für optimale Leistung sollte die Gesamtkabellänge pro Ausgang unter 300 Metern bleiben.

Kann ich mehrere Splitter in Reihe schalten?

Ja, Sie können den Ausgang eines Splitters mit dem Eingang eines anderen verbinden. Beachten Sie jedoch, dass jeder Splitter das Signal regeneriert, sodass es theoretisch keine Begrenzung für die Anzahl der in Reihe geschalteten Splitter gibt, aber praktische Grenzen gelten.

Welches Netzteil wird verwendet?

Es wird mit einem internen Schaltnetzteil (100-240 V AC) über einen IEC-Eingang geliefert. Es kann auch über eine externe 12V DC-Quelle (nicht im Lieferumfang) betrieben werden.

Welche Kabeltypen sollte ich verwenden?

Verwenden Sie DMX512-zertifizierte Kabel mit XLR-3-Pol-Steckern. Vermeiden Sie Mikrofonkabel, da diese eine andere Impedanz haben.

Hat es eine Signalisolierung?

Ja, jeder Ausgang ist galvanisch vom Eingang und voneinander getrennt, um Erdschleifen zu vermeiden und Ihre Geräte zu schützen.

Wie montiere ich es?

Es ist für die 19-Zoll-Rackmontage (1U) ausgelegt. Es hat auch Gummifüße für den Tischgebrauch.

Gibt es LEDs zur Statusanzeige?

Ja, es gibt LEDs für Strom, DMX-Signalpräsenz und RDM-Aktivität pro Ausgang.

Wie lang darf das Kabel vom Splitter zum Gerät maximal sein?

Die maximal empfohlene Kabellänge pro Ausgang beträgt 300 Meter (1000 Fuß) bei Verwendung von hochwertigem DMX-Kabel.

BEDIENUNGSANLEITUNG DMX Split 8X RDM Eurolite

BEDIENUNGSANLEITUNG USER MANUAL

DMX SPLIT 8X RDM DMX SPLITTER

DMX SPLIT8X RDM

8-facher DMX-Splitter mit RDM-Unterstützung

• DMX-Verteiler für die Aufteilung eines DMX-Eingangssignals auf 8 DMX-Ausgänge
• Anschlüsse: 1 x DMX-Eingang, 1 x DMX-Durchschleifausgang, 8 x DMX-Ausgang
• Zusätzlicher QuickDMX-Eingang für den drahtlosen Empfang von DMX-Signalen
• Unterstützt RDM für die bidirektionale Kommunikation über die DMX-Leitung
• Schaltbarer Filtermodus zum Herausfiltern der RDM-Daten verhindert Probleme bei Betrieb mit Geräten ohne RDM-Unterstützung
• Eingang und Ausgänge jeweils XLR 3-polig und 5-polig
  • Eingang und Ausgänge galvanisch getrennt
• Jeder DMX-Ausgang mit unabhängigem Treiber und Statusanzeigen
• Eingang und Ausgänge mit interner 500-mA-Sicherung
  • Zuschaltbarer Abschlusswiderstand
• Rackmontage

1. EINFÜHRUNG......4
2. SICHERHEITSHINWEISE 4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG 6
4. ANSCHLÜSSE UND BEDIENELEMENTE....7
5. INSTALLATION UND ANSCHLUSS 8

Installation 8

DMX512-Anschluss 8

Anschluss ans Netz 8

1. REINIGUNG UND WARTUNG......9

Sicherungswechsel 9

TABLE OF CONTENTS

English

1. TECHNISCHE DATEN 9

Zubehör 9

Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 70064826

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under:

www.eurolite.com

BEDIENUNGSANLEITUNG

eurolite®

DMX SPLIT 8X RDM DMX-SPLITTER

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen! Vor Öffnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Nehmen Sie das Gerät aus der Verpackung.

2. SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

Deutsch

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zur Folge haben.

Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder größere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Kinder und Laien vom Gerät fern halten!

Das Gerät darf niemals unbeaufsichtigt betrieben werden!

Deutsch

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der DMX SPLIT 8X RDM dient zur Verteilung bzw. Signalverstärkung von DMX512-Steuersignalen in Lichtanlagen. Das Gerät verfügt über einen DMX-Eingang und acht DMX-Ausgänge sowie einen DMX-Durchschleifausgang für den Anschluss eines weiteren DMX SPLIT 8X RDM. Alle Ein- und Ausgänge sind als 3-polige und 5-polige XLR-Anschlüsse ausgeführt, galvanisch getrennt und gegen unbeabsichtigte Netzspannung geschützt. Sollte ein Fehler an einem der Ausgänge auftreten, bleiben die anderen Ausgänge davon unbeeinflusst. Anhand von LEDs kann der DMX-Status der Ausgänge abgelesen werden. Über den zusätzlichen QuickDMX-Eingang lässt sich das DMX-Steuersignal in Verbindung mit einem QuickDMX-Empfänger (Zubehör) auch drahtlos auf den Splitter übertragen. Der DMX SPLIT 8X RDM unterstützt RDM für die bidirektionale Kommunikation über die DMX-Leitung. Anhand eines schaltbaren Filters können die RDM-Daten bei Bedarf auch herausgefiltert werden. Das Gerät ist zur Rackmontage vorgesehen.

Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen. Die Belegung der Anschlussleitungen ist wie folgt:

Leitung	Pin	International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün	Schutzleiter

Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.

Dieses Produkt wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45^ C nicht überschreiten. Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

Deutsch

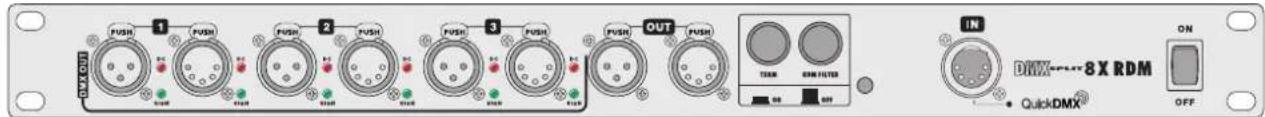

4. ANSCHLÜSSE UND BEDIENELEMENTE

1 DMX512-Ausgänge 1 - 3Frontseitige DMX-Ausgänge 1 bis 3 zum Anschluss weiterer DMX-Ketten.

2 Statusanzeigen DC und SIGNDC (rot) = Spannungsversorgung des Ports hergestellt, SIGN (grün) = DMX-Signal vorhanden.

3 DMX512-DurchschleifausgangDirekter DMX-Ausgang zum Anschluss weiterer DMX-Geräte oder DMX-Splitter in derselben DMX-Kette wie der DMX-Eingang. Dieser Ausgang ist nur aktiv, wenn der Schalter TERM nicht gedrückt ist.

4 Umschalter TERMSchalter gedrückt: Die DMX-Leitung des DMX-Eingangs wird mit einem Widerstand abgeschlossen, der DMX-Durchschleifausgang ist abgeschaltet.Schalter nicht gedrückt: Der DMX-Durchschleifausgang ist aktiv.

5 Umschalter RDM FILTERSchalter gedrückt: Das Filter ist aktiviert. RDM-Daten werden aus der DMX-Leitung herausgefiltert.Schalter nicht gedrückt: Das Filter ist deaktiviert. RDM-Daten werden zwischen den angeschlossenen Geräten in beide Richtungen übertragen.

6 QuickDMX-EingangDMX-Signaleingang zum Anschluss eines QuickDMX-Funkempfängers. Der Anschluss stellt die benötigte Betriebsspannung von 5 V zur Verfügung.

7 NetzschalterSchaltet das Gerät ein und aus.

8 NetzanschlussStecken Sie hier die Netzleitung ein.

9 SicherungshalterErsetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch eine gleichwertige Sicherung. Der korrekte Wert ist am Gerät angegeben.

10 DMX512-EingangZum Anschluss des DMX-Steuersignals.

11 DMX512-Ausgänge 4 - 8Rückseitige DMX-Ausgänge 4 bis 8 zum Anschluss weiterer DMX-Ketten.

12 Statusanzeigen DC und SIGNDC (rot) = Spannungsversorgung des Ports hergestellt, SIGN (grün) = DMX-Signal vorhanden.

5. INSTALLATION UND ANSCHLUSS

Installation

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Bei Racks sollten sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Gerätes darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an dem Gerät führen. Sie können das Gerät mit vier Schrauben M6 im Rack befestigen.

DMX512-Anschluss

Trennen Sie das Gerät vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern von Anschlüssen aus. Zum Anschluss sollten spezielle DMX-Kabel für hohen Datenfluss verwendet werden.

1 Geben Sie das DMX-Steuersignal auf den rückseitigen XLR-Eingang IN.
2 Der DMX SPLIT 8X RDM verfügt über einen weiteren DMX-Eingang für einen QuickDMX-Empfänger (Zubehör). Über diesen Anschluss lässt sich das DMX-Steuersignal auch drahtlos auf das Gerät übertragen. Der Anschluss ist als 5-polige XLR-Einbaubuchse ausgeführt, die die benötigte Betriebsspannung von 5 V für den Empfänger zur Verfügung stellt.
3 An die DMX-Ausgänge 1 bis 8 kann jeweils eine DMX-Kette geschlossen werden, die wiederum aus jeweils maximal 32 DMX-Geräten bestehen kann. Am letzten Gerät jeder DMX-Kette muss die DMX-Leitung durch einen Abschlusswiderstand (120 Ω) abgeschlossen werden.
4 Soll der DMX SPLIT 8X RDM selbst eine DMX-Kette abschließen, drücken Sie den Umschalter TERM. Es wird dann ein Abschlusswiderstand zugeschaltet.
5 Im Normalbetrieb überträgt der DMX SPLIT 8X RDM RDM-Daten zwischen den angeschlossenen Geräten in beide Richtungen. Bei Betrieb mit Geräten ohne RDM-Unterstützung kann das unter Umständen zu Flickern oder anderen unerwünschten Reaktionen führen. Drücken Sie in diesem Fall den Umschalter RDM FILTER. Die RDM-Daten werden dann aus der DMX-Leitung herausgefiltert.
6 Am DMX-Durchschleifausgang OUT können Sie einen weiteren DMX SPLIT 8X RDM oder eine weitere DMX-Kette aus maximal 32 DMX-Geräten anschließen. Um den Ausgang nutzen zu können, darf der Umschalter TERM nicht gedrückt sein.

Belegung der XLR-Verbindung:

Belegung der QuickDMX-Verbindung:

Anschluss ans Netz

Schließen Sie das Gerät über den Netzstecker ans Netz an. Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.

6. REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich außer den Sicherungen keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sicherungswechsel

Wenn eine der Feinsicherungen des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

7. TECHNISCHE DATEN

Spannungsversorgung: 100-240 V AC, 50/60 Hz \~

Gesamtanschlusswert: 5 W

DMX512-Anschlüsse: 3-polig und 5-polig XLR

QuickDMX-Anschluss: 5-polig XLR

Maße (LxBxH): 483 x 145 x 45 mm

Gewicht: 2 kg

Zubehör

Artikel 70064702

QuickDMX Funkempfänger phantomgespeist

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 14.10.2015 ©
