Produkttyp	2-Wege Centerlautsprecher-Upgrade für BMW-Fahrzeuge
Marke	Audiotec Fischer
Modell	Match UP X4BMW-CTR.3
Belastbarkeit (RMS / Max.)	60 / 120 Watt
Frequenzgang	100 Hz - 25.000 Hz
Impedanz	4 Ω
Empfindlichkeit (1W/1m)	90 dB
Tieftöner Durchmesser	100 mm (4")
Hochtöner Durchmesser	13 mm (0,52")
Hochtöner Material	Beschichtete Seidenkalotte
Tieftöner Material	Beschichtetes Papier
Hochtöner Frequenzweiche	Integriert, 6 dB Flanke
Tieftöner Frequenzweiche	Separat, 6 dB Flanke
Gesamtdurchmesser	114 mm
Einbautiefe	37,8 mm
Einbauausschnitt	101,5 mm
Kompatible BMW Baureihen	1, 2, 3, 4, 5, 6, 7er, X1-X6, Z4, i8, MINI (verschiedene Modelljahre)
Einbauort	Originale Mittelsprecherposition
Zusätzlich benötigte Komponenten	Inline-Frequenzweiche (im Lieferumfang enthalten) wenn direkt vom Autoradio angesteuert
Empfohlener DSP-Verstärker Hochpass	120 Hz / 24 dB Flanke
Einbauempfehlung	Autorisierter MATCH-Händler für Gewährleistungsschutz

Häufig gestellte Fragen - Match UP X4BMW-CTR.3 Audiotec Fischer

Mit welchen Fahrzeugen ist der Match UP X4BMW-CTR.3 kompatibel?

Er ist mit vielen BMW-Modellen kompatibel, darunter 1er, 2er, 3er, 4er, 5er, 6er, 7er, X1-X6, Z4, i8 und MINI (Clubman, 3-türig, 5-türig, Cabrio) aus verschiedenen Modelljahren. Eine vollständige Liste finden Sie im Handbuch.

Wie installiere ich den UP X4BMW-CTR.3?

Entfernen Sie zuerst die mittlere Schutzabdeckung, indem Sie versteckte Schrauben lösen und Kunststoffclips lösen. Entfernen Sie dann den originalen Mitteltöner, schließen Sie den UP X4BMW-CTR.3 an den originalen Lautsprecherstecker an und setzen Sie ihn in die Einbauposition ein. Wenn er direkt vom Autoradio angesteuert wird, stecken Sie die beiliegende Inline-Frequenzweiche zwischen Lautsprecher und Stecker.

Benötige ich einen separaten Verstärker für diesen Lautsprecher?

Obwohl nicht zwingend erforderlich, wird für maximale Klangqualität die Verwendung eines separaten DSP-Verstärkers empfohlen. Wenn Sie einen DSP-Verstärker verwenden, stellen Sie einen Hochpassfilter bei 120 Hz mit einer 24 dB Flanke ein.

Welche Belastbarkeit hat der UP X4BMW-CTR.3?

Der Lautsprecher verarbeitet 60 Watt RMS und maximal 120 Watt.

Wie stelle ich die korrekte Phase bei der Verkabelung sicher?

Verbinden Sie Plus mit Plus und Minus mit Minus. Die korrekte Phase ist für optimalen Klang unerlässlich.

Welche Werkzeuge werden für die Installation benötigt?

Grundlegende Werkzeuge wie Schraubendreher, Verkleidungsentfernungswerkzeuge und möglicherweise ein TORX-Bit für BMW-Schrauben. Spezifische Ausbauanweisungen finden Sie in Ihrem BMW-Servicehandbuch.

Kann ich diesen Lautsprecher ohne professionelle Hilfe installieren?

Ja, aber wir empfehlen dringend einen autorisierten MATCH-Händler, um eine korrekte Installation und Gewährleistungsschutz zu gewährleisten. Das Handbuch enthält detaillierte Anweisungen.

Welchen Frequenzgang hat der UP X4BMW-CTR.3?

Der Frequenzgang beträgt 100 Hz bis 25.000 Hz.

Wird der Lautsprecher mit einer Frequenzweiche geliefert?

Ja. Der Hochtöner hat eine integrierte Frequenzweiche (6 dB Flanke) und der Tieftöner verwendet eine separate Inline-Frequenzweiche (6 dB Flanke), die im Lieferumfang enthalten ist.

Welche Garantie hat dieses Produkt?

Die eingeschränkte Garantie deckt Herstellungsfehler ab. Schäden durch Überlastung oder unsachgemäße Verwendung sind nicht abgedeckt. Die Garantiebedingungen entsprechen den gesetzlichen Vorschriften.

BEDIENUNGSANLEITUNG Match UP X4BMW-CTR.3 Audiotec Fischer

UPGRADE Center-Lautsprecher für BMW-Fahrzeuge

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses hochwertigen MATCH Lautsprechersystems.

Die Lautsprecher wurden nach neuesten technischen Erkenntnissen entwickelt und zeichnen sich durch hervorragende Verarbeitung und überzeugenden Klang aus.

Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audio-Komponenten.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeine Hinweise zu den MATCH UPGRADE Lautsprechersystemen für BMW-Fahrzeuge

Das MATCH UPGRADE UP X4BMW-FRT.3 für BMW-Fahrzeuge ist ein 2-Wege Center-Lautsprechersystem, welches in die Original-Einbauposition montiert wird.

Um die maximale Klangqualität zu erreichen, wird die Verwendung eines DSP-Verstärkers empfohlen. In diesem Fall sollte im DSP-Verstärker ein Hochpass mit 120 Hz Trennfrequenz / 24 dB Flankensteilheit eingestellt werden.

Allgemeines zum Einbau von MATCH Komponenten

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Produkt vor Versand auf seinen einwandfreien Zustand überprüft wurde. Ihr Kaufbeleg dient als Garantienachweis für etwaige Reparaturen oder Austausch.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Lautsprechersystems Voraussetzung für die Garantieleistungen sind.

Allgemeine Hinweise zum Anschluss von MATCH Lautsprechersystemen

Die Qualität und Sorgfalt der Installation hat entscheidenden Einfluss auf den Klang des Lautsprechers. Bitte führen Sie jede Installation mit größtmöglicher Sorgfalt durch.

Wir empfehlen Ihnen einen kurzen Funktionstest des bei geringer Lautstärke durchzuführen um sicherzustellen, dass der Lautsprecher vor seiner endgültigen Montage auch korrekt arbeitet.

Vergewissern Sie sich, dass alle Kabel geschützt und sicher verlegt sind und nicht durch scharfe Kanten beschädigt werden können. Dies kann zu Kurzschlüssen führen, die unweigerlich eine Beschädigung Ihres Steuergeräts, Ihres Verstärkers und / oder des Lautsprechers verursachen.

Stellen Sie ebenfalls sicher, dass alle Kabel ohne Spannung und in ausreichender Länge am Lautsprecher befestigt sind.

Wichtig: Achten Sie darauf, dass der Lautsprecher phasenrichtig angeschlossen ist, d.h. Plus zu Plus und Minus zu Minus.

Wenn das Lautsprechersystem richtig angeschlossen ist und den Funktionstest bestanden hat, können Sie es in seiner endgültigen Position befestigen.

Detailliertere Einbauanleitungen finden Sie unter www.audiotec-fischer.com

Abmessungen

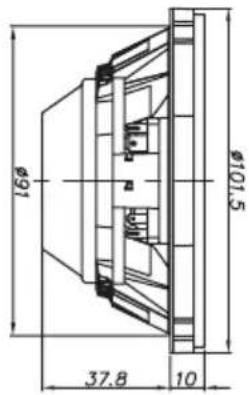

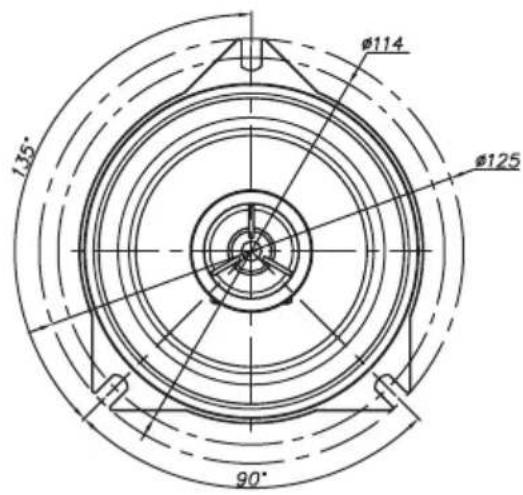

UP X4BMW-CTR.3:

*Alle Abmessungen in mm

Installation

Center-Schutzabdeckungentfernen

Zur Montage des Lautsprechers in die Originaleinbauposition muss die Schutzabdeckung des Center-Lautsprechers entfernt werden.

Sollten Sie sich nicht sicher sein, wie Sie die Schutzabdeckung entfernen, fragen Sie ihren Car Hifi oder Autofachhändler. Befolgen Sie in jedem Fall die Hinweise des Fahrzeugherstellers.

Beachten Sie hierbei die folgenden Hinweise:

1. Die Schutzabdeckung kann an bestimmten Stellen mit verdeckten Schrauben befestigt sein. Vergewissern Sie sich, dass Sie alle Schrauben gelöst haben, bevor Sie die Abdeckung abnehmen.

2. Zusätzlich ist die Abdeckung meist mit Halteclips befestigt. Achten Sie beim Lösen darauf, dass Sie diese vorsichtig entfernen und dabei nicht zerstören. Die Umgebungstemperatur beim Entfernen der Clips sollte mindestens 10°C betragen.

Nachdem Sie die Schutzabdeckung der Original-Einbauposition demontiert haben, entfernen Sie den Original-Fullrange-Lautsprecher.

Anschließend können Sie den MATCH UP X4BMW-CTR.3 mit dem Original-Lautsprecher-kabel verbinden und in die Original-Einbauposition einsetzen.

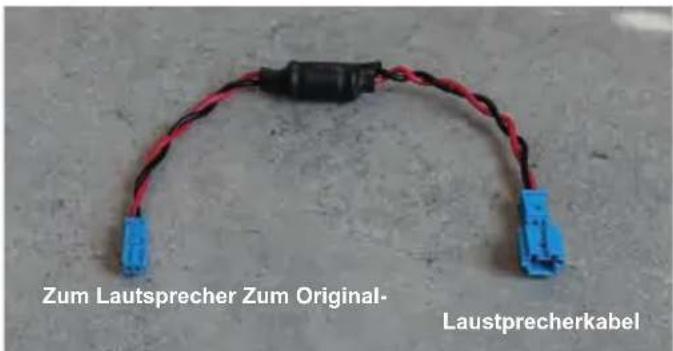

Wird der Lautsprecher direkt vom Autoradio angesteuert, muss zusätzlich die beiliegende Kabel-Frequenzweiche installiert werden. Diese wird zwischen den Lautsprecher und das Original-Lautsprecherkabel gesteckt.

Installation

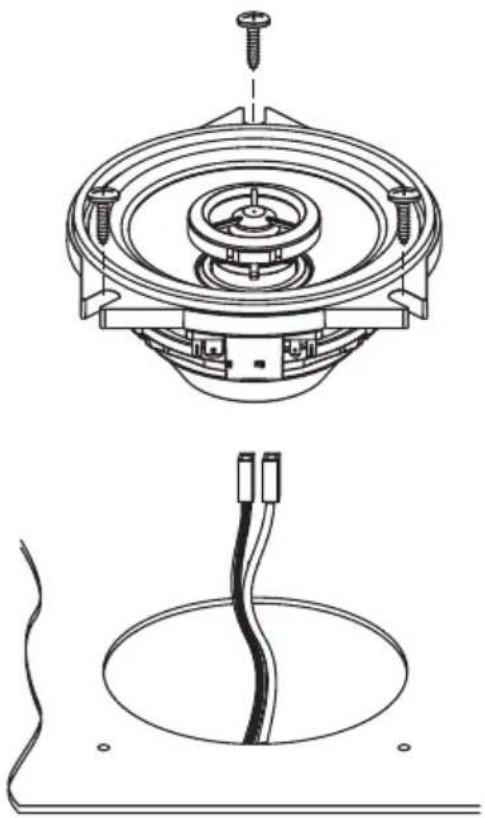

Installation des UP X4BMW-CTR.3:

Wichtig: Achten Sie darauf, dass der Lautsprecher vollständig und plan aufliegt.

Technische Daten

	UP X4BMW-CTR.3
Leistung RMS / Max. 60 / 120 Watt
Frequenzbereich 100 Hz - 25.000 Hz
Impedanz 4 Ω
Wirkungsgrad 1 W / 1 m 90 dB
Durchmesser TT / HT 100 mm / 13 mm
Membranmaterial HT:BeschichteteSeidenkalotteTT: Beschichtete Papiermembran
Frequenzweiche HT: Integriert, 6 dB FlankensteilheitTT: Separat, 6 dB Flankensteilheit

BMW Fahrzeugkompatibilität (Status November 2020):

Serie Typ Modell Modelljahr
1er F20 5-türer Ab 2011
	F21 3-türer Ab 2011
	F40 5-türer Ab 2019
2er F22 Coupe Ab 2011
	F23 Cabrio Ab 2011
	F44 Grand Coupe Ab 2020
	F45 Active Tourer Ab 2014
	F46 Gran Tourer Ab 2015
	F87 M2 Coupe Ab 2015
3er E90 Limousine 2005 - 2011
	E91 Touring 2005 - 2011
	E92 Coupe 2005 - 2011
	E93 Cabrio 2005 - 2011
	F30 Limousine Ab 2012
	F31 Touring Ab 2012
	F34 Gran Turismo Ab 2013
	F80 M3 2014 - 2018
	G20 Limousine Ab 2019
	G21 Touring Ab 2019
4er F32 Coupe Ab 2014
	F33 Cabrio Ab 2014
	F36 Gran Coupe Ab 2014
	F82 M4 Coupe Ab 2014
	F83 M4 Cabrio Ab 2014
5er E60 Limousine 2003 - 2010
	E61 Touring 2003 - 2010
	F07 Gran Turismo 2009 - 2017
	F10 Limousine Ab 2011
	F11 Touring Ab 2011
	G30 Limousine Ab 2017
	G31 Touring Ab 2017
6er E63 Coupe 2003 - 2010
	E64 Cabrio 2003 - 2010
	F06 Gran Coupe 2011 - 2018
	F12 Coupe 2011 - 2018
	F13 Cabrio 2011 - 2018
	G32 Gran Turismo Ab 2017
7er E65 Limousine 2001 - 2008
	E66 Limousine Lange Version 2002 - 2008
	F01 Limousine 2008 - 2015
	F02 Limousine Lange Version 2008 - 2015
	G11 Limousine Ab 2015
	G12 Limousine Lange Version Ab 2015
i8	L15 Roadstar Ab 2013
X1	E84 SUV 2009 - 2012
	F48 SUV Ab 2015
	F49 SUV Lange Version Ab 2015
X2	F39 SUV Ab 2018

Serie Typ	Modell	Modelljahr
X3	F25 SUV	2010 - 2017
	G01 SUV	Ab 2017
X4	F26 SUV	2014 - 2017
	G02 SUV	Ab 2018
X5	E70 SUV	2006 - 2013
	F15 SUV	2013 - 2018
	F85 SUV	2014 - 2018
	G05 SUV	Ab 2018
X6	E71 SUV	2008 - 2014
	F16 SUV	2014 - 2019
Z4	E89 Roadstar	2009 - 2016
MINI	F54* Clubman 2. Gen.	Ab 2015
	F55* 5-türer Ab 2014
	F56* 3-türer Ab 2014
	F57* Cabrio Ab 2016

* Ab Top Hifi Austattung.

Rechtlicher Hinweis

• MATCH by Audiotec Fischer bzw. die Audiotec Fischer GmbH sind in keiner Weise mit der Bayerische Motoren Werke (BMW) AG oder einer ihrer Tochtergesellschaften oder Partnerunternehmen verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung.
• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber
• Die Kompatibilität mit den angegebenen Fahrzeugtypen entspricht dem Informationsstand von November 2020.
• Technische Änderungen und Irrtum vorbehalten.

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen.

Technische Änderungen und Irrtümer vorbehalten! Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Alle MATCH Lautsprecher sind mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.
