Produkttyp	LCD-Display-Modul für Raspberry Pi
Marke	Joy-It
Modell	RB-LCD20x4
Kategorie	Spielzeug
Display	20 Zeichen x 4 Zeilen
Hintergrundbeleuchtung	dauerhaft aktiv
Schnittstelle	I2C (Adresse 0x27)
Anschluss	über GPIO-Leiste des Raspberry Pi
Tasten	4 Tasten (S1-S4) an GPIO 4, 16, 10, 9
Kompatibilität	Raspberry Pi (alle Modelle mit GPIO)
Spannungsversorgung	5V über GPIO
Benötigte Bibliothek	PCF8574-LCD (angepasst)
Beispielcode	Python (example-20x4.py)
Entsorgung	Gemäß ElektroG, nicht im Hausmüll
Support	E-Mail: [e-mail], Telefon: [phone]
Abmessungen (ca.)	98 mm x 60 mm x 12 mm
Gewicht (ca.)	30 g
Reinigung	Nur trocken mit weichem Tuch reinigen
Sicherheitshinweis	Von Kindern fernhalten, nur bestimmungsgemäß verwenden

Häufig gestellte Fragen - RB-LCD20x4 Joy-It

Wie schließe ich das RB-LCD20x4 an den Raspberry Pi an?

Stecken Sie das LCD einfach auf die GPIO-Leiste Ihres Raspberry Pis.
Die Pinbelegung ist in der Anleitung beschrieben: Tasten an GPIO 4, 16, 10, 9 und I2C-Adresse 0x27.

Wie aktiviere ich I2C auf dem Raspberry Pi?

Öffnen Sie die Konfiguration mit sudo raspi-config.
Gehen Sie zu 3 Interface Options → I5 I2C und aktivieren Sie es. Bestätigen Sie die Abfrage.

Welche Bibliothek wird für das LCD benötigt?

Installieren Sie die angepasste Bibliothek PCF8574-LCD.
Diese ist speziell für die Joy-It Displays optimiert und enthält Beispiele.

Unter welcher I2C-Adresse ist das Display erreichbar?

Die I2C-Adresse des Displays ist 0x27.

Welche GPIO-Pins sind mit den Tasten verbunden?

Die Tasten sind wie folgt angeschlossen:
S1: GPIO 4, S2: GPIO 16, S3: GPIO 10, S4: GPIO 9.

Kann ich die Hintergrundbeleuchtung des LCDs ausschalten?

Nein, die Hintergrundbeleuchtung ist dauerhaft aktiviert und kann nicht abgeschaltet werden.

Gibt es Beispielprogramme für das LCD?

Ja, in der Bibliothek PCF8574-LCD finden Sie Beispiele für 16x2 und 20x4. Diese zeigen an, welcher Taster gedrückt wurde.

Wie führe ich das Beispiel für das 20x4-LCD aus?

Wechseln Sie in das Beispielverzeichnis mit cd ~/PCF8574-LCD/examples/ und führen Sie python3 example-20x4.py aus.

Was soll ich tun, wenn das LCD nicht funktioniert?

Überprüfen Sie zuerst, ob I2C aktiviert ist und die Bibliotheken installiert sind. Bei weiteren Problemen kontaktieren Sie den Support unter [e-mail].

Ist das LCD auch mit anderen Mikrocontrollern kompatibel?

Es ist für den Raspberry Pi optimiert, kann aber über I2C auch mit anderen Mikrocontrollern (z.B. Arduino) verwendet werden. Beachten Sie die Spannungsanpassung.

BEDIENUNGSANLEITUNG RB-LCD20x4 Joy-It

Sehr geehrte*r Kunde *in,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

Diese Anleitung ist geeignet für das RB-LCD-16x2 uns das RB-LCD-20x4, da beide LCDs mittels des IO-Expanders PCF8574.

2. ANSCHLUSS

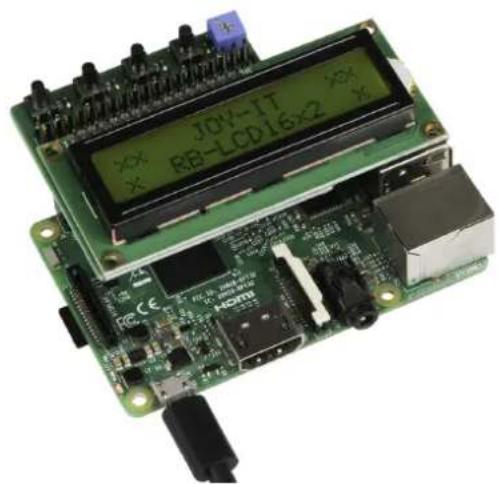

Ihr LCD wird mittels aufstecken auf die GPIO-Leiste Ihres Raspberry Pis angeschlossen. Dies sieht wie folgt aus.

Die Buttons sind an die GPIOs des Raspberry Pis angeschlossen. Die Hintergrundbeleuchtung ist an diesem Display dauerhaft aktiviert und kann nicht abgeschaltet werden.

Button Raspberry Pi

S1 GPIO 4

S2 GPIO 16

S3 GPIO 10

S4 GPIO 9

Das Display ist unter der I2C-Adresse 0x27 erreichbar.

3. INSTALLATION

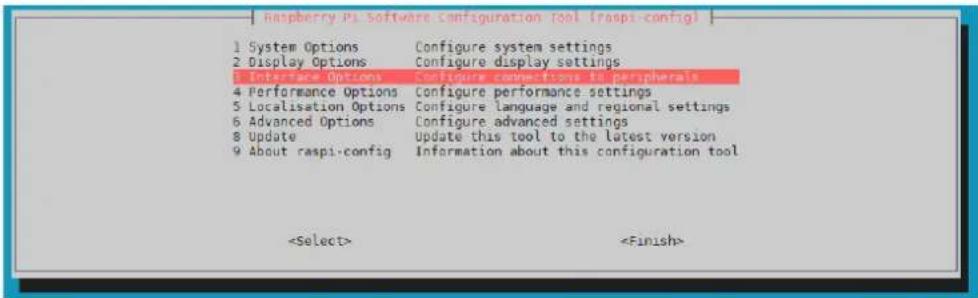

Zur Verwendung Ihres neuen LCDs ist die Installation von Bibliotheken notwendig. Hierzu öffnen Sie die Raspberry Pi Konfiguration mit dem folgenden Befehl, welchen Sie in Ihre Konsole eingeben.

sudo raspi-config

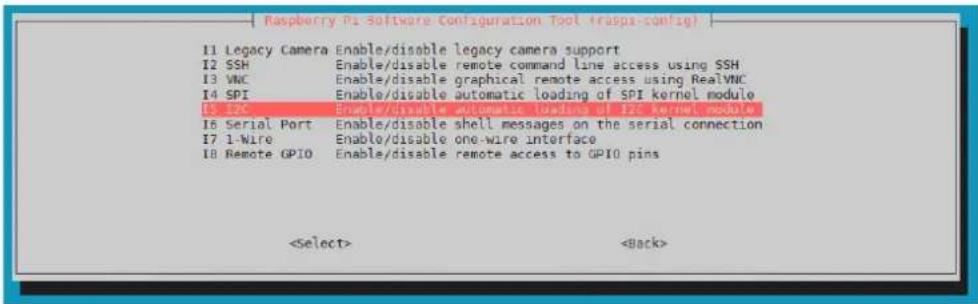

Aktivieren Sie nun I2C unter 3 Interface Options→I5 I2C.

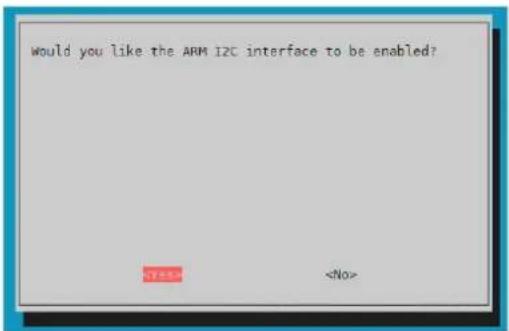

Stimmen Sie der Frage Would you like the ARM I2C interface to be enabled?zu.

Installieren Sie nun die folgenden Bibliotheken, welche für das LCD benötigt werden, mit den folgenden Befehlen.

Wir verwenden die für unsere Displays angepasste Bibliothek PCF8574-LCD. Diese installieren Sie mit den folgenden Befehlen.

In unserer Bibliothek finden Sie Beispiele für das RB-LCD-16x2 und das RB-LCD-20x4. In diesen Beispielen wird Ihnen auf dem LCD angezeigt, welchen Button Sie betätigt haben.

cd ~/PCF8574-LCD/examples/

Für den RB-LCD-16x2 führen Sie den folgenden Befehl aus:

python3 example-16x2.py

Für den RB-LCD-20x4 führen Sie den folgenden Befehl aus:

python3 example-20x4.py

5. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

6. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net
