Produkttyp	TFT-Display-Modul für Raspberry Pi
Modell	JT3.5TR
Marke	Joy-It
Bildschirmdiagonale	3,5 Zoll
Auflösung	480 x 320 Pixel
Farbtiefe	65.536 Farben (16 Bit)
Touch-Controller	XPT2046
Schnittstelle	SPI (GPIO-Anschluss)
Kompatibilität	Raspberry Pi (alle Modelle mit 26/40-Pin-GPIO)
Zusatztasten	3 (GPIO12, GPIO16, GPIO18)
Betriebsspannung	5 V (über GPIO)
Stromaufnahme	ca. 100 mA (ohne Hintergrundbeleuchtung)
Abmessungen (ca.)	85 mm x 55 mm x 10 mm
Gewicht (ca.)	50 g
Lieferumfang	Display-Modul, ggf. Schrauben
Befestigung	Aufstecken auf GPIO-Leiste
Kalibrierung	Softwarekalibrierung über xinput_calibrator möglich
Software	FBTFT-Treiber, Konfiguration über config.txt
Betriebstemperatur	0 °C bis 70 °C
Reinigung	Mit einem trockenen, weichen Tuch abwischen
Entsorgung	Elektroaltgeräte nicht im Hausmüll; Rückgabe an Sammelstellen oder an Hersteller
Hersteller	Joy-It (Simac GmbH, Pascalstr. 8, 47506 Neukirchen-Vluyn, Deutschland)
Support	E-Mail: [e-mail], Telefon: [phone] - 66 (9:30-17:00 Uhr)

Häufig gestellte Fragen - JT3.5TR Joy-It

Wie schließe ich das JT3.5TR Display an den Raspberry Pi an?

Welche Software wird für den Betrieb benötigt?

Wie kann ich den Touchscreen kalibrieren?

Funktioniert das Display mit dem Raspberry Pi 4?

Kann ich das Display gleichzeitig mit HDMI verwenden?

Welche Auflösung hat das Display?

Wozu dienen die drei Tasten am Display?

Kann ich das Display auch mit anderen Single-Board-Computern verwenden?

Wie aktualisiere ich die Treiber?

Was mache ich, wenn das Display nicht funktioniert?

BEDIENUNGSANLEITUNG JT3.5TR Joy-It

1. Übersicht
2. Anschluss
3. Installation der Software
4. Verwendung der Knöpfe
5. Touchscreen Kalibrierung
6. Gleichzeitige Verwendung von LCD und HDMI
7. Informations- und Rücknahmepflichten
8. Support

1. ÜBERSICHT

Sehr geehrter Kunde,

vielen Dank, dass sie sich für unser Produkt entschieden haben.

Im folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

3.2“ Display 3.5“	Display
Controller XPT2046
Auflösung 320x240 480x320
Farben 65.536

2. ANSCHLUSS

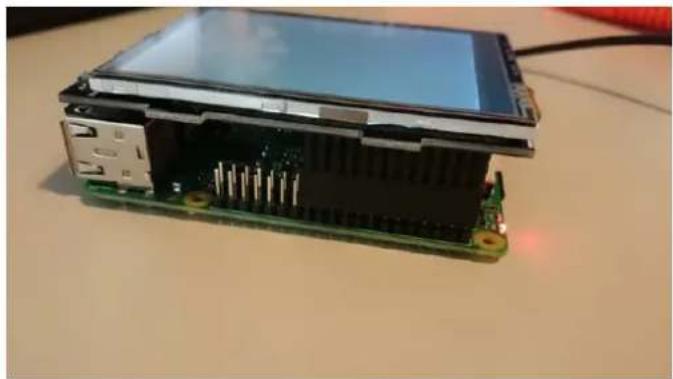

Stecken Sie das 3.2"/3.5" TFT-Display so auf den Raspberry Pi auf, dass dieses auf den ersten 26 Pins der GPIO-Steckleiste aufgesteckt wird. Danach sollte die Hintergrundbeleuchtung des Displays bereits aufleuchten.

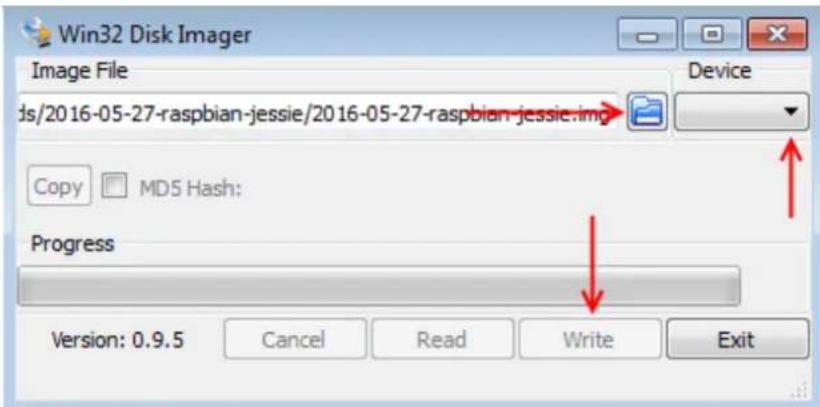

Installieren Sie auf Ihre SD-Karte mit Hilfe des „Win32 Disk Imager“-Programms das FBTFT Image, welches Sie unter den folgenden Links zum Download finden:

Für RB-TFT3,2": Downloads-3,2"-Display

Für RB-TFT3,5": Downloads-3,5"-Display

Nutzen Sie bereits ein anderes Raspbian Jessie Image und möchten dieses mit dem 3.2"/3.5"

Touchscreen-TFT erweitern, dann können Sie die FBTFT Module auch nachträglich auf Ihrem System installieren. Hierfür muss zunächst die Datei „config.txt“ bearbeitet werden.

Öffnen Sie hierzu auf Ihrem Raspberry Pi ein Terminalfenster und folgen Sie den weiteren Anweisungen:

sudo nano /boot/config.txt

Fügen Sie hier, abhängig von Ihrem Display, die folgenden Zeilen am Anfang der geöffneten Datei an:

Für das 3.2" TFT:

dtparam=spi=on
dtoverlay=joy-IT-Display-Driver32b-overlay:rotate=270, swapxy=1
dtparam=audio=on
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_drive=1
hdmi_ignore_edid=0xa5000080

Für das 3.5" TFT:

dtparam=spi=on
dtoverlay=joy-IT-Display_Driver35a-overlay:rotate=270, swapxy=1
dtparam=audio=on
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_drive=1
hdmi_ignore_edid=0xa5000080

Bei dem Raspberry Pi4 muss eine extra Einstellung durchgeführt werden, dazu muss in der config.txt unter dem Punkt [pi4] der Befehl dtoverlay=vc4-fkms-v3d auskommentiert werden, dies sollte dann wie folgt aussehen:

[pi4]
<h1 id="enable-drm-vc4-v3d-driver-on-top-of-the-dispmanx-display-stack">Enable DRM VC4 V3D driver on top of the dispmanx display stack</h1>
#
#dtoverlay=vc4-fkms-v3d <---- Diese Einstellung muss mit einer # auskommentiert werden max_framebuffers=2

Speichern Sie nun die Datei mit der Tastenkombination STRG+O, bestätigen Sie mit Enter und verlassen Sie den Editor mit der Kombination STRG+X. Nun muss die Datei „cmdline.txt“ bearbeitet werden:

Hierbei muss am Ende der schon vorhandenen ersten Zeile der folgende Befehl angefügt werden:

fbcon=map:10

Speichern Sie die Datei, verlassen Sie den Editor und erstellen Sie nun die Datei „99-calibration.conf“:

sudo nano /usr/share/X11/xorg.conf.d/99-calibration.conf

Die folgenden Zeilen müssen in die Datei hinzugefügt werden:

Auch diese Datei wird mit „Strg+X“ mit darauffolgenden „Y“ und „Enter“ beendet und gespeichert. Als letztes muss noch die Datei „/usr/share/X11/xorg.conf.d/99-fbturbo.conf“ bearbeitet werden. Hierfür geben Sie den folgenden Befehl ein:

sudo nano /usr/share/X11/xorg.conf.d/99-fbturbo.conf

Und ändern Sie da die folgende Zeile...

... sodass Sie „fb0“ in „fb1“ ändern und die Zeile wie folgt aussieht:

Auch diese Datei wird mit „Strg+X“ mit darauffolgenden „Y“ und „Enter“ beendet und gespeichert.

Nun werden die benötigten „Treiber“ runtergeladen und installiert. Hierbei muss der Raspberry Pi mit dem Internet verbunden sein. Geben Sie jeden der folgenden drei Befehle in die Konsole ein und bestätigen Sie diese jeweils mit „Enter“.

Befehle für das 3.2" LCD:

cd /tmp
wget anleitung.joy-it.net/upload/joy-IT-Display-Driver-32b-overlay.dtb
sudo cp joy-IT-Display-Driver-32b-overlay.dtb /boot/overlays/joy-IT-Display-Driver-32b-overlay.dtbo

Befehle für das 3.5" LCD:

cd /tmp
wget anleitung.joy-it.net/upload/joy-IT-Display_Driver-35a-overlay.dtb
sudo cp joy-IT-Display_Driver-35a-overlay.dtb /boot/overlays/joy-IT-Display_Driver-35a-overlay.dtbo

Nun muss noch ein Paket für die Touchfunktion installiert werden und eine Datei kopiert werden:

sudo apt-get install xserver-xorg-input-evdev
sudo cp -rf /usr/share/X11/xorg.conf.d/10-evdev.conf /usr/share/X11/xorg.conf.d/45-evdev.conf

Starten Sie nun Ihren Raspberry Pi neu:

sudo reboot

4. VERWENDUNG DER KNÖPFE

Am Rand des 3.2" Displays befinden sich zusätzlich drei Knöpfe.

Diese können über die GPIO angesteuert und verwendet werden.

Beim drücken eines Knopfes wird das anliegende Signal auf Masse (Active_LOW) gezogen.

Die Knöpfe sind wie folgt angeschlossen:

TFT Raspberry Pi
Taste 1 GPIO12
Taste 2 GPIO16
Taste 3 GPIO18

5. TOUCHSCREEN KALIBRIERUNG

Kalibrierung für das 3,2" Display:

Sollte eine Kalibrierung des Touchscreens notwendig sein, kann diese mit den folgenden Schritten durchgeführt werden. Zuerst muss hierfür das Kalibrierungstool heruntergeladen werden. Öffnen Sie dazu ein Terminalfenster und geben Sie den folgenden Befehl ein:

sudo apt-get install -y xinput-calibrator

Starten Sie nun Ihren Raspberry Pi neu, damit das Touch-Display richtig erkannt wird:

sudo reboot

Nun kann die Kalibrierung mit dem folgenden Befehl gestartet werden:

DISPLAY=:0.0 xinput_calibrator

Es leuchten nun nacheinander vier Punkte auf, welche gedrückt werden müssen, um das Display zu kalibrieren. Anschließend werden im Terminal vier Kalibrierungswerte ausgegeben. Damit die Kalibrierung gespeichert bleibt, muss die Einstellung in eine Datei abgespeichert werden.

Erstellen Sie einen neuen Ordner:

sudo mkdir /etc/X11/xorg.conf.d

Erstellen Sie nun die Datei in der die Einstellungen abgespeichert werden müssen:

sudo nano /etc/X11/xorg.conf.d/99-calibration.conf

Der Eintrag sollte wie im folgenden Beispiel aussehen(Die Werte hinter „Calibration“ können Sich von Ihren Werten unterscheiden):

Kalibrierung für das 3,5" Display:

Sollte eine Kalibrierung des Touchscreens notwendig sein, kann diese mit den folgenden Schritten durchgeführt werden. Zuerst muss hierfür das Kalibrierungstool heruntergeladen werden. Öffnen Sie dazu ein Terminalfenster und geben Sie den folgenden Befehl ein:

sudo apt-get install -y xinput-calibrator

Starten Sie nun Ihren Raspberry Pi neu, damit das Touch-Display richtig erkannt wird:

sudo reboot

Nun kann die Kalibrierung mit dem folgenden Befehl gestartet werden:

DISPLAY=:0.0 xinput_calibrator

Es leuchten nun nacheinander vier Punkte auf, welche gedrückt werden müssen, um das Display zu kalibrieren. Anschließend werden im Terminal vier Kalibrierungswerte ausgegeben, die in die Datei „99-calibration.conf“ eingetragen werden müssen.

Öffnen Sie dazu die Datei:

sudo nano /usr/share/X11/xorg.conf.d/99-calibration.conf

Tragen Sie hier die Werte in die folgende Zeile ein:

"Option "Calibration" "215 3947 3901 244"

Dabei entspricht "MinX" den ersten Wert, "MaxX" den zweiten Wert, "MinY" den dritten Wert und "MaxY" den vierten Wert. Nach dem Abspeichern der Datei und einem Neustart, werden die neuen Kalibrierungsdaten übernommen.

6. GLEICHZEITIGE VERWENDUNG VON LCD UND HDMI

Um auf dem TFT-Display und auf dem HDMI Ausgang das Bildsignal gleichzeitig ausgeben zu können, müssen zusätzliche Schritte durchgeführt werden. Im ersten Schritt, muss mittels der folgenden Befehle das Programm "Framebuffer-Copy" kompiliert und installiert werden.

Damit das Programm beim Hochfahren des Raspberry Pi starten kann, muss dieses in die Datei "/etc/rc.local" hinzugefügt werden.

sudo nano /etc/rc.local

Fügen Sie hier vor Anweisung „exit 0“ eine neue Zeile mit dem folgenden Inhalt hinzu:

f bcp &

Nun muss in die "/boot/config.txt" folgender Textblock unter dem zuvor hinzugefügten Einstellungen, beginnend auf der nachfolgenden Seite, hinzugefügt werden.

In diesem lässt sich die Auflösung, die von HDMI und Display ausgegeben wird, einstellen, indem der jeweilige Dreier-Block aus "hmdi_group", "hdmi_mode" und "hdmi_cvt" auskommentiert wird: (Im folgenden Beispiel ist somit die Auflösung 800x600 voreingestellt)

Für 4:3 Auflösungen:

hdmi_ignore_edid=0xa5000080
hdmi_force_hotplug=1

###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
####
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
!,

Für 16:9 Auflösungen:

hdmi_ignore_edid=0xa5000080
hdmi_force_hotplug=1

###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
####
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
!,

Im letzten Schritt muss erneut die Datei „/usr/share/X11/xorg.conf.d/99-calibration.conf“ bearbeitet werden. Öffnen Sie die Datei mit dem folgenden Befehl:

sudo nano /usr/share/X11/xorg.conf.d/99-fbturbo.conf

Und ändern Sie da die folgende Zeile...

..., sodass Sie „fb1“ wieder, wie im Original-Zustand, auf „fb0“ ändern (dieses wird im Framebuffer-Copy-Betrieb zwingend benötigt):

7. INFORMATIONS- UND RÜCKNAHMEPFLICHTEN

Symbol auf Elektro- und Elektronikgeräten

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in Haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten

Simac GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

8. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 66 (9:30 - 17:00 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net
