RB-LCD-16x2 - Spielzeug Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	16x2 Zeichen-LCD-Modul
Modell	RB-LCD-16x2
Marke	Joy-It
Anzeige	2 Zeilen x 16 Zeichen, alphanumerisch
Hintergrundbeleuchtung	Blau mit weißen Zeichen (standardmäßig)
Schnittstelle	I2C (PCF8574) oder parallel (HD44780-kompatibel)
Betriebsspannung	5 V (über I2C oder GPIO)
Stromaufnahme	typ. 1-2 mA (ohne Hintergrundbeleuchtung)
Abmessungen (L x B x H)	ca. 80 mm x 36 mm x 20 mm
Gewicht	ca. 30 g
Kompatibilität	Raspberry Pi (alle Modelle), Arduino, etc.
I2C-Adresse	0x27 (standardmäßig, einstellbar über Jumper)
Pins (parallel)	16 Pins (VSS, VDD, V0, RS, R/W, E, D0-D7, A, K)
Zubehör enthalten	I2C-Adaptermodul (PCF8574), Stiftleiste
Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten verwenden.
Sicherheitshinweis	Nicht kurzschließen, vor Feuchtigkeit und statischer Entladung schützen.
Reparatur	Keine reparierbaren Teile im Inneren. Bei Defekt Gerät ersetzen.
Entsorgung	Elektroschrott gemäß lokalen Vorschriften entsorgen.
Anwendungsbeispiele	Statusanzeige, Uhr, Sensordaten, Spiele
Programmierung	Python (RPi.GPIO, smbus), Arduino LiquidCrystal_I2C

Häufig gestellte Fragen - RB-LCD-16x2 Joy-It

Wie schließe ich das RB-LCD-16x2 an den Raspberry Pi an?

Welche Bibliotheken werden für die Ansteuerung benötigt?

Die Anzeige bleibt dunkel, obwohl die Verkabelung stimmt. Was tun?

Kann ich die Hintergrundbeleuchtung dimmen?

Welche Spannung benötigt das Display?

Kann ich Sonderzeichen oder eigene Symbole anzeigen?

Wie ändere ich die I2C-Adresse?

Das Display zeigt nur eine Zeile an. Woran liegt das?

Kann ich das Display auch ohne I2C-Adapter verwenden?

Ist das Display für den Außeneinsatz geeignet?

BEDIENUNGSANLEITUNG RB-LCD-16x2 Joy-It

Sehr geehrte*r Kunde *in,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

Diese Anleitung ist geeignet für das RB-LCD-16x2 uns das RB-LCD-20x4, da beide LCDs mittels des IO-Expanders PCF8574.

2. ANSCHLUSS

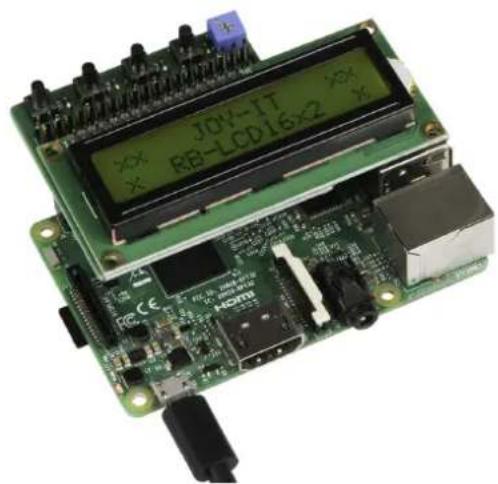

Ihr LCD wird mittels aufstecken auf die GPIO-Leiste Ihres Raspberry Pis angeschlossen. Dies sieht wie folgt aus.

Die Buttons sind an die GPIOs des Raspberry Pis angeschlossen. Die Hintergrundbeleuchtung ist an diesem Display dauerhaft aktiviert und kann nicht abgeschaltet werden.

Button Raspberry Pi

S1 GPIO 4

S2 GPIO 16

S3 GPIO 10

S4 GPIO 9

Das Display ist unter der I2C-Adresse 0x27 erreichbar.

3. INSTALLATION

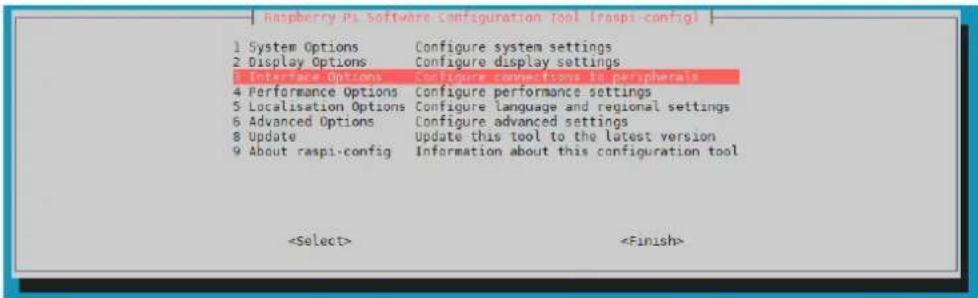

Zur Verwendung Ihres neuen LCDs ist die Installation von Bibliotheken notwendig. Hierzu öffnen Sie die Raspberry Pi Konfiguration mit dem folgenden Befehl, welchen Sie in Ihre Konsole eingeben.

sudo raspi-config

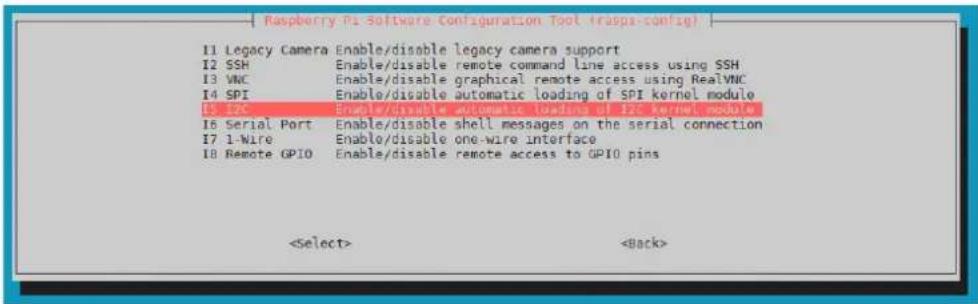

Aktivieren Sie nun I2C unter 3 Interface Options→I5 I2C.

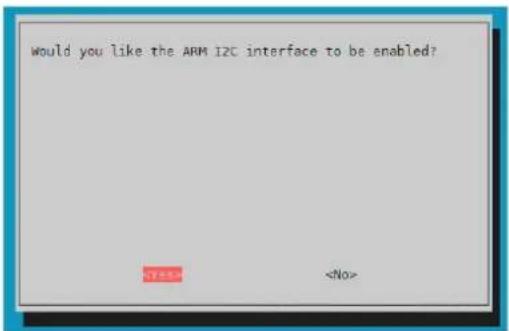

Stimmen Sie der Frage Would you like the ARM I2C interface to be enabled?zu.

Installieren Sie nun die folgenden Bibliotheken, welche für das LCD benötigt werden, mit den folgenden Befehlen.

Wir verwenden die für unsere Displays angepasste Bibliothek PCF8574-LCD. Diese installieren Sie mit den folgenden Befehlen.

In unserer Bibliothek finden Sie Beispiele für das RB-LCD-16x2 und das RB-LCD-20x4. In diesen Beispielen wird Ihnen auf dem LCD angezeigt, welchen Button Sie betätigt haben.

cd ~/PCF8574-LCD/examples/

Für den RB-LCD-16x2 führen Sie den folgenden Befehl aus:

python3 example-16x2.py

Für den RB-LCD-20x4 führen Sie den folgenden Befehl aus:

python3 example-20x4.py

5. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

6. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net
