Produkttyp	Hotelschalter, Innenstelle
Hersteller	Albrecht JUNG GmbH & Co. KG
Modell	506KO5EUD2
Spannungsversorgung	24 V (AC/DC) oder 230 V AC (je nach Variante)
Funktionen	Auswahl "Nicht stören" mit roter LED, Klingelfunktion
LED Anzeige	Rote LED (RD) für "Nicht stören"
Relais (optional)	Potentialfreier Öffner, Steuerspannung 24 V oder AC 230 V
Montage	Unterputz
Schutzart	IP20 (typisch für Unterputz-Schalter)
Material	Thermoplast (standard JUNG)
Abmessungen (ca.)	55 mm x 55 mm (Standard Unterputz)
Gewicht	ca. 50 g
Herstellungsland	Deutschland
Reinigung	Mit trockenem oder leicht feuchtem Tuch, keine aggressiven Reinigungsmittel
Sicherheit	Installation nur durch Fachpersonal, Netzspannung beachten
Ersatzteile & Reparatur	Ersatzteile über Fachhandel, Reparatur durch Fachmann

Häufig gestellte Fragen - 506KO5EUD2 JUNG

Wie schließe ich den Hotelschalter 506KO5EUD2 an?

Der Anschluss erfolgt gemäß Schaltbild in der Bedienungsanleitung. Bei der 24V-Version ist ein Transformator erforderlich, bei der 230V-Version direkter Anschluss an AC 230 V. Optional kann ein Relais angeschlossen werden.

Was bedeutet die rote LED?

Die rote LED zeigt an, dass die Funktion 'Nicht stören' aktiv ist. Die Innenstelle leuchtet bei Auswahl, die Außenstelle signalisiert ebenfalls.

Kann ich den Hotelschalter mit einer Klingel verbinden?

Ja, es gibt eine Klingelfunktion. Mit optionalem Relais wird die Klingel bei 'Nicht stören' deaktiviert, ohne Relais bleibt sie aktiv.

Welche Spannung benötigt der Schalter?

Es gibt zwei Varianten: 24 V AC/DC (506KO5EUD24) und 230 V AC (506KO5EUD230). Bitte Modellnummer prüfen.

Welches Relais ist kompatibel?

Das Relais ist ein potentialfreier Öffner mit Steuerspannung 24 V oder AC 230 V, je nach Variante. Typ: z.B. JUNG Relais (nicht im Lieferumfang).

Ist der Schalter für die Außenmontage geeignet?

Nein, es handelt sich um einen Unterputz-Innenschalter (Innenstelle). Für Außenstelle gibt es den Hoteltaster 534KO5EUD... .

Wie reinige ich den Schalter?

Mit einem trockenen oder leicht feuchten Tuch abwischen. Keine scheuernden oder lösungsmittelhaltigen Reiniger verwenden.

Kann ich den Schalter selbst installieren?

Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden, da es sich um Netzspannung (230V) handelt.

Gibt es eine Ersatzteilgarantie?

Ersatzteile sind über den Fachhandel oder direkt bei JUNG erhältlich. Die Reparatur sollte vom Fachmann erfolgen.

Wie funktioniert die 'Nicht stören'-Funktion?

Durch Drücken des Tasters an der Innenstelle wird die rote LED eingeschaltet und das 'Nicht stören' Signal an die Außenstelle gesendet. Die Klingel wird je nach Konfiguration deaktiviert.

BEDIENUNGSANLEITUNG 506KO5EUD2 JUNG

Hotelschalter, Innenstelle Hoteltaster, Außenstelle

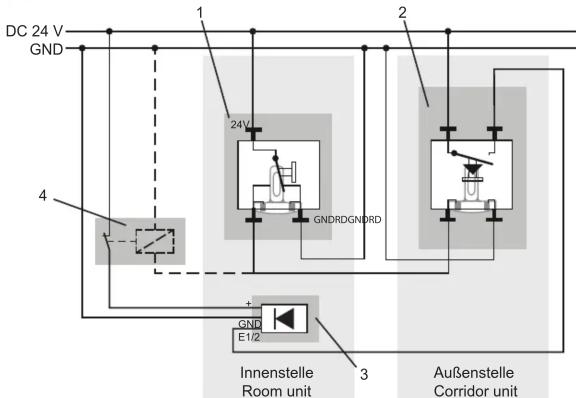

24 V mit Klingel und optionalem Relais

Bild 1:

1 506KO5EUD24

2 534KO5EUD24

3 ..567-G3

4 Relais (Schalter)

i Relais: Steuerspannung 24 V, Öffner, potentialfrei

Innenstelle

Auswahl „Nicht stören“,

rote LED leuchtet (RD)

Außenstelle

Signal „Nicht stören“.

rote LED leuchtet (RD)

Klingelfunktion

i Mit Relais:

Bei Auswahl „Nicht stören“ ist die Klingelfunktion deaktiviert.

i Ohne Relais:

Bei Auswahl „Nicht stören“ ist die Klingelfunktion aktiv.

230 V mit Klingel und optionalem Relais

Bild 2:

5 506KO5EUD230

6 534KO5EUD230

7 Gong, AC 230 V

8 Relais (Schalter)

i Relais: Steuerspannung AC 230 V, Öffner, potentialfrei

Innenstelle

Auswahl „Nicht stören“, rote LED leuchtet (RD)

Außenstelle

Signal „Nicht stören“, rote LED leuchtet (RD)

Klingelfunktion

i Mit Relais:

Bei Auswahl „Nicht stören“ ist die Klin-gelfunktion deaktiviert.

i Ohne Relais:

Bei Auswahl „Nicht stören“ ist die Klin-gelfunktion aktiv.

①

2

Hotel-Display

Hotelschalter, Innenstelle

Art.-Nr.: 506KO5EUD24,

506KO5EUD230

Hoteltaster, Außenstelle

Art.-Nr.: 534KO5EUD24,

534KO5EUD230

D GB

ALBRECHT JUNG GMBH & CO. KG

Vollmestraße

58579 Schalksmühle

GERMANY

Telefon: [phone]

Telefax: [phone]

[e-mail]

www.jung.de

09.05.2017 0024019101
