Produkttyp	DAB+/UKW/Internet-Radio
Marke	TechniSat
Modell	TechniRadio 4 IR
Abmessungen (B x H x T)	210 x 143 x 81 mm
Gewicht	675 g
Stromversorgung	DC 5 V, 2 A über externes Netzteil (im Lieferumfang)
Display	2,4" Farbdisplay
Lautsprecher	1 x 3 W RMS
Empfangswege	DAB/DAB+ (174–240 MHz), UKW (87,5–108 MHz), Internetradio über WLAN
WLAN	IEEE 802.11 a/b/g/n, Dualband 2,4/5 GHz
Senderspeicher	Bis zu 40 Sender pro Quelle (DAB+, UKW, Internetradio)
Wecker	2 programmierbare Weckzeiten mit Schlummerfunktion
Sleep-Timer	einstellbar (Aus, 10, 20, 30, 45, 60 Minuten)
Equalizer	Voreinstellungen und individuell anpassbar (Höhen/Bass)
Kopfhöreranschluss	3,5 mm Klinke
Antenne	Teleskopantenne (ausziehbar)
Lieferumfang	TechniRadio 4 IR, Netzteil, Bedienungsanleitung
Sicherheitshinweise	Nicht öffnen, vor Nässe schützen, nur in trockenen Innenräumen verwenden
Reinigung	Gehäuse mit weichem, leicht feuchtem Tuch reinigen; keine Lösungsmittel
Hersteller	TechniSat Digital GmbH, TechniPark, Julius-Saxler-Straße 3, 54550 Daun/Eifel

Häufig gestellte Fragen - TechniRadio 4 IR TECHNISAT

Wie schalte ich das TechniRadio 4 IR ein?

Drücken Sie den VOLUME/⏻-Drehregler (2). Nach dem ersten Einschalten startet der Ersteinrichtungsassistent.

Wie kann ich einen Radiosender speichern?

Halten Sie während der Wiedergabe die PRESET-Taste (9) gedrückt, bis "Sender speichern" erscheint. Wählen Sie mit dem NAVIGATE/SELECT-Drehregler einen Speicherplatz (1–40) und drücken Sie zur Bestätigung.

Wie stelle ich den Wecker ein?

Gehen Sie zu Menü > Systemeinstellungen > Wecker. Wählen Sie einen Wecker aus und stellen Sie Wiederholung, Uhrzeit, Quelle (Summer, Internetradio, DAB oder FM) und Lautstärke ein. Bestätigen Sie mit dem NAVIGATE/SELECT-Drehregler.

Wie kann ich die Lautstärke anpassen?

Drehen Sie den VOLUME/⏻-Drehregler (2) nach rechts oder links. Die Lautstärke wird im Display als Balken dargestellt.

Wie wechsle ich zwischen DAB+, UKW und Internetradio?

Drücken Sie wiederholt die MODE-Taste (4), bis die gewünschte Quelle (DAB Radio, FM Radio, Internet Radio) im Display angezeigt wird.

Wie führe ich einen Sendersuchlauf bei DAB+ durch?

Öffnen Sie das Hauptmenü mit der MENU-Taste und wählen Sie Vollständiger Suchlauf. Das Gerät scannt alle Kanäle und speichert gefundene Sender automatisch.

Das Gerät lässt sich nicht einschalten. Was tun?

Überprüfen Sie, ob das Netzteil richtig an der Steckdose und am Gerät (DC 5 V) angeschlossen ist. Ziehen Sie ggf. den Stecker und stecken Sie ihn erneut ein.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Gehen Sie zu Menü > Systemeinstellungen > Werkseinstellung und wählen Sie "Ja". Alle gespeicherten Sender und Einstellungen werden gelöscht.

Kann ich den Equalizer anpassen?

Ja, unter Menü > Systemeinstellungen > Equalizer. Wählen Sie eine Voreinstellung oder passen Sie unter "Meine EQ-Einstellung" Höhen und Bass zwischen -14 und +14 an.

Wie reinige ich das TechniRadio 4 IR richtig?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, leicht feuchtes Tuch ohne Lösungsmittel. Das Display nur mit einem weichen Baumwolltuch reinigen.

BEDIENUNGSANLEITUNG TechniRadio 4 IR TECHNISAT

DAB+/UKW/Internet-Radio

TechniSat

1 Abbildungen

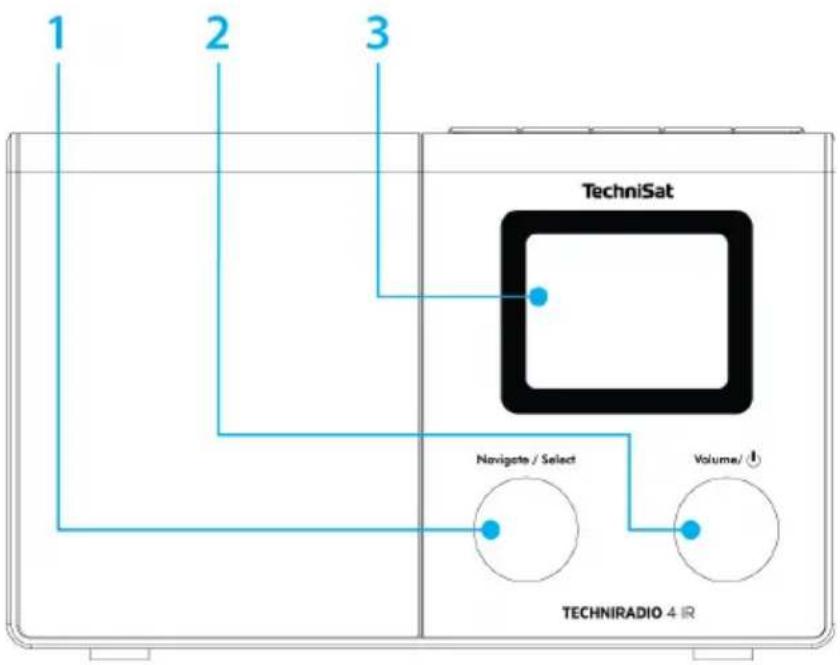

1.1 Ansicht von vorne

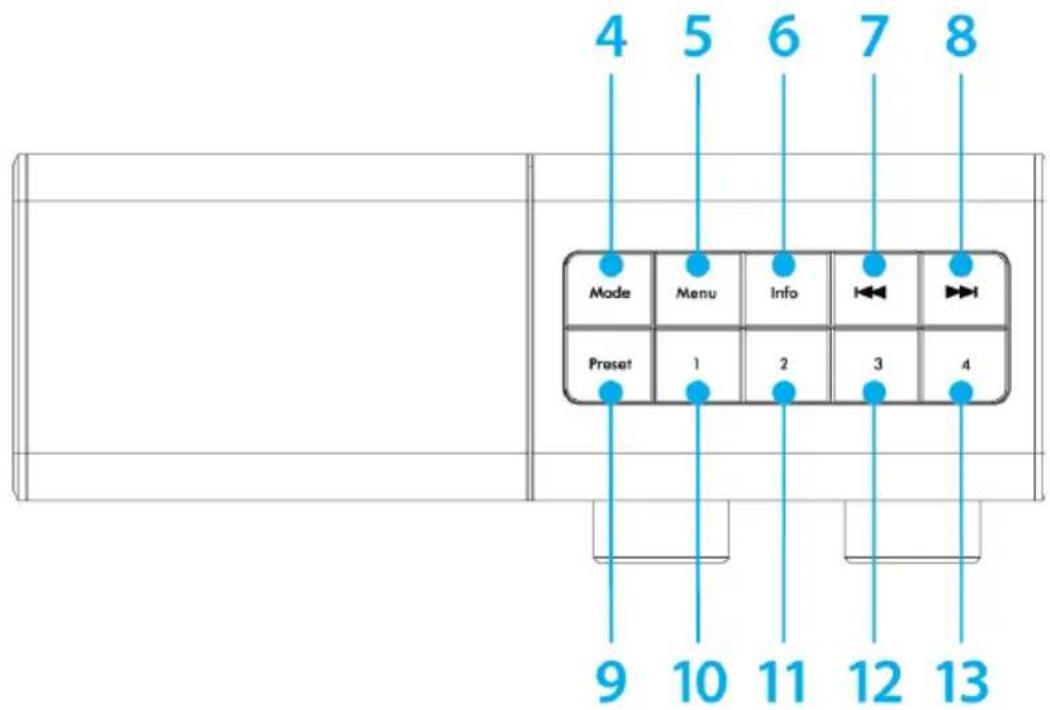

1.2 Tastenfeld

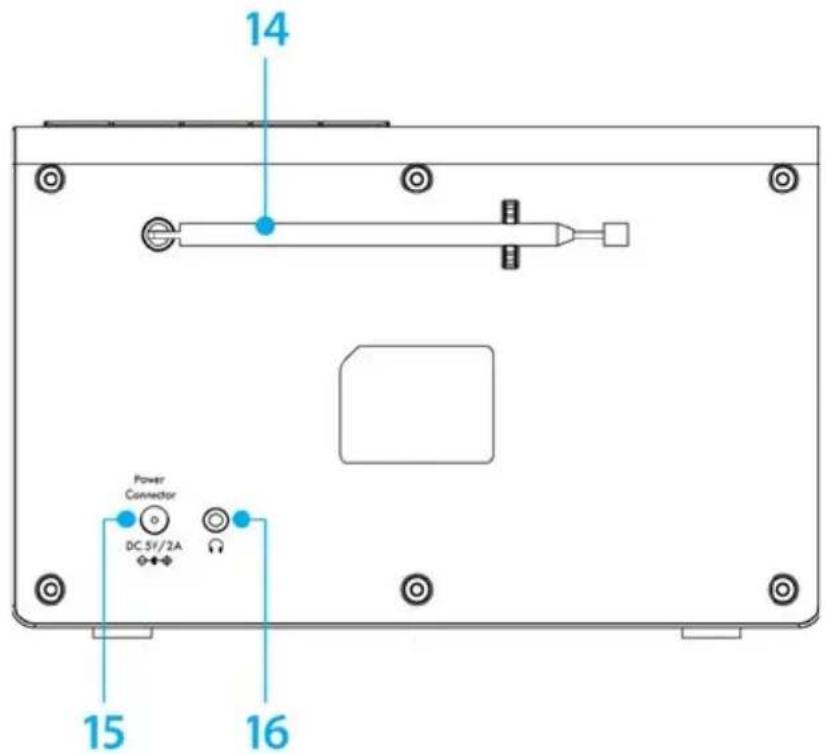

1.3 Ansicht von hinten

1 NAVIGATE/SELECT Drehregler (Drehen = Auswahl, Drücken = Übernehmen)
2 Ein/Standby/Volume (Drehen = Lautstärke, Drücken = Ein-Ausschalten)
3 Farb-Display
4 MODE (Quellen-Umschaltung)
5 MENU (Aufrufen des Hauptmenü)
6 INFO (Displayanzeigen durchschalten)
7 Vorheriger Titel (FM Sendersuche)
8 Nächster Titel (FM Sendersuche)
9 PRESET (Favoritenspeicher)
10-13 Direktwahltasten 1...4 (Favoritenspeicher 1...4)
14 Teleskopantenne
15 Stromversorgung DC 5 V / 2 A
16 Kopfhörer-Anschluss (3,5mm Klinke)

2 Inhaltsverzeichnis

1 Abbildungen....4

1.1 Ansicht von vorne 4
1.2 Tastenfeld 5
1.3 Ansicht von hinten 6

2 Inhaltsverzeichnis 8

3 Sicherheitshinweise ....13

3.1 Verwendete Zeichen und Symbole 13
3.2 Bestimmungsgemäßer Gebrauch....15
3.3 Die Zielgruppe dieser Bedienungsanleitung....15
3.4 Sicherer Umgang mit dem TECHNIRADIO 4 IR....15

4 Rechtliche Hinweise....18

4.1 Servicehinweise....20

5 Aufstellen des Gerätes.... 21

6 Beschreibung des TECHNIRADIO 4 IR....23

6.1 Der Lieferumfang....23

6.2 Die besonderen Eigenschaften des TECHNIRADIO 4 IR....23
6.3 TECHNIRADIO 4 IR zum Betrieb vorbereiten....24
6.3.1 Teleskopantenne ausrichten 24
6.3.2 Netzteil anschließen 25
6.3.3 Kopfhörer benutzen....26
6.4 Allgemeine Geräte-Funktionen 27
6.4.1 Gerät einschalten....27
6.4.2 Gerät ausschalten....27
6.4.3 Quellenwahl....28
6.4.4 Lautstärke einstellen....28

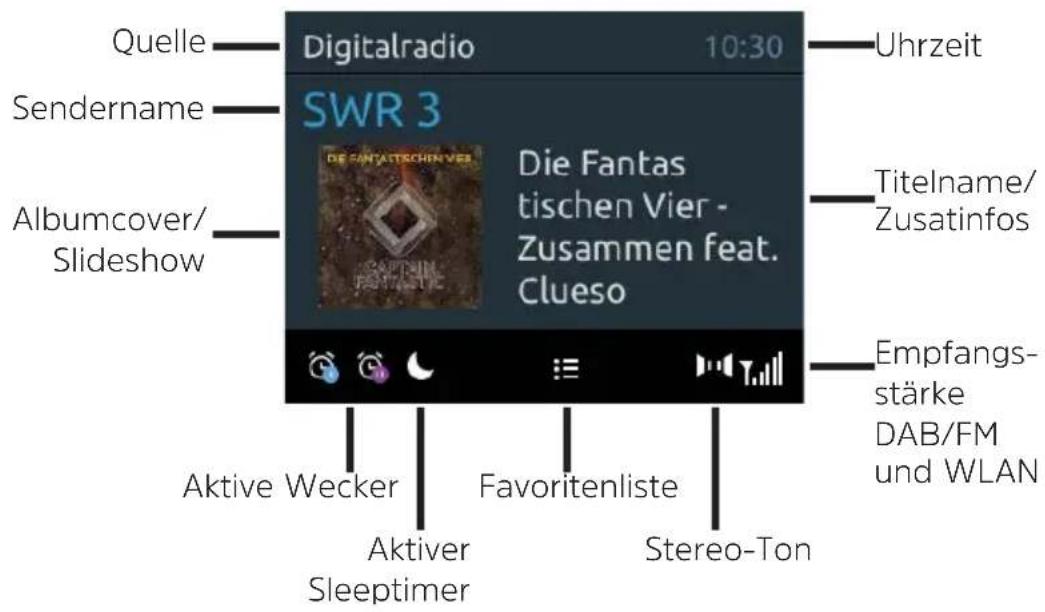

6.4.5 Display....29

7 Menübedienung....31

8 Ersteinrichtung....33

9 Die DAB+ (Digital Radio)-Funktion....35

9.1 Was ist DAB+ und DAB+ Cable 35

9.2 DAB+ (Digital Radio) Empfang 36

9.2.1 Vollständigen Suchlauf durchführen 36

9.2.2 Manuell einstellen....37

9.2.3 Sender wählen 38

9.2.4 DAB+ -Sender auf einem Speicherplatz ablegen....39
9.2.5 DAB+ -Sender von einem Speicherplatz abrufen 40
9.2.6 Überschreiben/Löschen einer Programmplatz-Speicherung......40

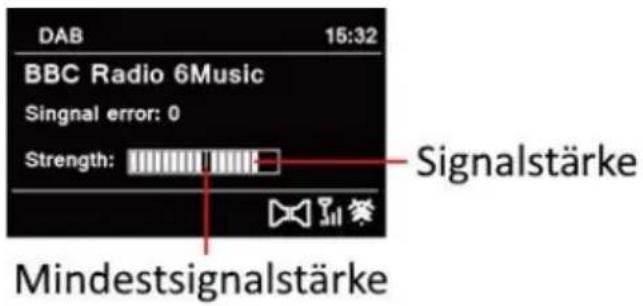

9.2.7 Signalstärke....40
9.2.8 Lautstärkeanpassung (DRC) 41
9.2.9 Inaktive Sender löschen....42
9.2.10 Senderreihenfolge 43

10 FM (UKW)-Betrieb...... 44

10.1 UKW-Radiobetrieb einschalten....44
10.2 FM (UKW)-Empfang mit RDS-Informationen....44
10.3 Automatische Sendersuche 45
10.4 Manuelle Sendersuche 45
10.5 Suchlauf-Einstellung 46
10.6 Audio-Einstellung 46
10.7 UKW-Sender auf einem Speicherplatz ablegen....47
10.8 UKW-Sender von einem Speicherplatz abrufen 48
10.9 Überschreiben/Löschen einer Programmplatz-Speicherung.... 48

11 Internetradio ....49

11.1 Senderliste....50
11.2 Verlauf....51

10

11.3 Favoriten speichern ....51
11.4 Favoriten abrufen....52
11.5 Überschreiben/Löschen einer Programmplatz-Speicherung....52

12 Weitere Funktionen....53

12.1 Sleep-Timer....53
12.2 Wecker 54
12.2.1 Wecker einrichten....54
12.2.2 Wecker nach Alarm ausschalten 56
12.3 Equalizer....57
12.3.1 Mein EQ anpassen....58

13 Systemeinstellungen....59

13.1 Interneteinstellungen....59
13.1.1 Verbindung per WLAN 59
13.1.2 Einstellungen anzeigen 63
13.1.3 Netzwerkprofil löschen....63
13.1.4 WLAN-Verbindung im Standby....63
13.2 Uhrzeit- und Datumseinstellungen....64
13.2.1 Zeit/Datum manuell einstellen 64
13.2.2 Zeitaktualisierung......65
13.2.3 Uhrzeitformat einstellen 66

13.3 Display Einstellungen....67
13.4 Sprache....68
13.5 Werkseinstellung....68
13.6 Systeminfo....69
13.7 Softwareupdate 69
13.8 Ersteinrichtung....71
13.9 Datenschutz....71
14 Reinigen....72
15 Fehler beseitigen 73
16 Technische Daten / Herstellerhinweise....75

3 Sicherheitshinweise

3.1 Verwendete Zeichen und Symbole

In dieser Bedienungsanleitung:

Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter:

GEFAHR - Schwere Verletzungen mit Todesfolge

WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge

ACHTUNG - Verletzungen

Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten. Des Weiteren beschreibt er weitere Funktionen zu Ihrem Gerät.

Warnung vor elektrischer Spannung. Befolgen Sie alle Sicherheitshinweise, um einen elektrischen Schlag zu vermeiden. Öffnen Sie niemals das Gerät.

Auf dem Gerät:

Benutzung in Innenräumen – Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Schutzklasse II – Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG des Europäischen Parlaments und Rates vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

3.2 Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Empfang von Radiosendungen über DAB+, FM und Internet entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

3.3 Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt.

3.4 Sicherer Umgang mit dem TECHNIRADIO 4 IR

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

WARNUNG!

Öffnen Sie niemals das Gerät!

Das Berühren Spannung führender Teile ist lebensgefährlich!

Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen

Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen.

• Reparieren Sie das Gerät nicht selbst. Eine Reparatur darf nur von geschultem Fachpersonal durchgeführt werden. Wenden Sie sich an unsere Kundendienststellen.
• Das Gerät darf nur in den dafür angegebenen Umgebungsbedingungen betrieben werden.
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, trennen Sie es vom Stromnetz und verständigen Sie den Service
• Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.
• Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse unverzüglich den Service verständigen.

• Das Gerät darf nur an die auf dem Netzteil aufgedruckten Netzspannung betrieben werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.

• Wenn das Gerät Schäden aufweist, darf es nicht in Betrieb genommen werden.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Duschen, Swimmingpools oder fließendem/spritzendem Wasser in Betrieb. Es besteht die Gefahr eines elektrischen Schlages und/oder Gerätedefekten.
• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
• Es ist verboten Umbauten am Gerät vorzunehmen.

4 Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlagentyp TECHNIRADIO 4 IR der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://konf.tsat.de/?ID=22305

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.

Änderungen und Druckfehler vorbehalten. Stand 11/20. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

TECHNIRADIO 4 IR und TechniSat sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

In den nachfolgend aufgeführten Ländern darf das Gerät im 5GHz WLAN-Bereich nur in geschlossenen Räumen betrieben werden.

BE CY FI FR	HU LV LI
LU NL ES SE	UK CH DE

4.1 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes.

Hinweis!

Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 18:00 unter Tel.: [phone] erreichbar.

Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

5 Aufstellen des Gerätes

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.

Hinweis:

• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z. B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.

• Beachten Sie, dass die Gerätefüße u. U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät.
• Halten Sie das TECHNIRADIO 4 IR von Geräten fern, die starke Magnetfelder erzeugen.
• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann. Stellen Sie sicher, dass das Netzkabel oder das Netzteil immer leicht zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung trennen können!
• Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.

• Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!

• Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!

• Wenn das Gerät längere Zeit nicht benutzt wird, z. B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.

6 Beschreibung des TECHNIRADIO 4 IR

6.1 Der Lieferumfang

Bitte überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist: 1x TECHNIRADIO 4 IR
1x Netzteil
1x Bedienungsanleitung

6.2 Die besonderen Eigenschaften des TECHNIRADIO 4 IR

Das TECHNIRADIO 4 IR besteht aus einem DAB+/UKW/Internetradio-Empfänger, mit folgend aufgeführten Funktionen:

• Sie können jeweils bis zu 40 DAB+/UKW/Internet-Sender speichern.
• Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB+ 174,9–239,2 MHz (digital Antenne).

• Das Gerät verfügt über eine Zeit- und Datumsanzeige.

• Internetradiobetrieb über WLAN

• Farb-Display.

6.3 TECHNIRADIO 4 IR zum Betrieb vorbereiten

6.3.1 Teleskopantenne ausrichten

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der Teleskopantenne kann ein ausgezeichneter Empfang erzielt werden.

Lösen Sie die Teleskopantenne aus der Halterung, richten Sie sie auf und ziehen Sie sie der Länge nach aus.

Wichtig ist oft die exakte Ausrichtung der Antenne, insbesondere in den Randgebieten des DAB+ -Empfangs. Im Internet kann man z. B. unter „www.dabplus.de“ die Lage des nächstgelegenen Sendemastes schnell ausfindig machen.

Starten Sie den ersten Suchlauf an einem Fenster in Richtung des Sendemastes. Bei schlechtem Wetter kann der DAB+ -Empfang nur eingeschränkt möglich sein.

Fassen Sie die Antenne während der Wiedergabe eines Senders nicht an. Dies

kann zu Empfangsbeeinträchtigungen und Tonaussetzern führen.

6.3.2 Netzteil anschließen

Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.

WARNUNG!

Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!

ACHTUNG!

Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.

Verbinden Sie den DC-Stecker des Netzteils mit der mit DC 5 V (15) beschrifteten Buchse an der Rückseite des TECHNIRADIO 4 IR. Verbinden Sie danach das Netzteil mit dem Stromnetz.

6.3.3 Kopfhörer benutzen

ACHTUNG!

Gehörschäden!

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Gerätelaufstärke auf minimale Lautstärke.

Verwenden Sie nur Kopfhörer mit 3,5 mm Stereo-Klinkenstecker.

Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse (16) auf der Rückseite des Gerätes. Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer, der Lautsprecher ist stumm geschaltet.
Wenn Sie wieder über die Lautsprecher hören möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse des Gerätes.

6.4 Allgemeine Geräte-Funktionen

6.4.1 Gerät einschalten

Bereiten Sie das TECHNIRADIO 4 IR zunächst wie unter Punkt 6.3.1 und 6.3.2 beschrieben, zum Betrieb vor.
Durch Drücken des VOLUME/⏻ Drehreglers (2), schalten Sie das TECHNIRADIO 4 IR ein.

i Nach dem erstmaligen Einschalten müssen Sie zuerst den Erstinstallationsassistenten Konfigurieren. Näheres im Kapitel 8.

6.4.2 Gerät ausschalten

Durch Drücken des VOLUME/⏻ Drehreglers können Sie das Gerät in den Standby-Modus schalten. Datum und Uhrzeit werden im Display angezeigt. Die Displayhelligkeit im Standby-Modus können Sie wie unter Punkt 13.3 beschrieben ändern.

6.4.3 Quellenwahl

Mit der Taste MODE (4) kann zwischen den Quellen Internetradio, DAB+ (Digital Radio), FM (UKW) umgeschaltet werden.

Die Quellen werden anhand eines Symbols dargestellt.

DAB+

FM (UKW)

Internetradio

6.4.4 Lautstärke einstellen

Stellen Sie die Lautstärke durch Drehen des VOLUME/∅ Drehreglers (2) ein.

Die eingestellte Lautstärke wird im Display anhand eines Balkendiagrammes gezeigt.

6.4.5 Display

Je nach gewählter Funktion oder Option, werden im Display folgende Informationen angezeigt (Beispielbild, die tatsächliche Darstellungen kann farblich abweichen):

6.4.5.1 Displayanzeigen aufrufen

Drücken Sie mehrmals die Taste INFO (6). Sie haben die Wahl, sich folgende Infos anzeigen zu lassen:

Im Internetradio -Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):

[Beschreibung], [Genre], [Zuverlässigkeit], [Bit-Rate], [Tonformat], [Abspiel-Puffer], und [Datum].

Im DAB+ -Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):

[Lauftext] (durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. Bereitstellen), [Signalqualität], [Programmtyp], [Ensemble], [Frequenz], [Bitrate und Codec] und [Datum].

Im FM/UKW-Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):

[Radiotext] (falls ausgesendet), [Programmtyp] (PTY), [Frequenz], [Audioinformation] und [Datum].

6.4.5.2 Slideshow

Einige DAB+ Sender übertragen Zusätzliche Informationen wie z. B. Albumcover des Aktuellen Titels, Werbung oder Wetterdaten. Die Größe des Fensters kann durch gedrückt Halten des NAVIGATE/SELECT Drehreglers geändert werden.

7 Menübedienung

Über das Menü gelangen Sie zu allen Funktionen und Einstellungen des TECHNIRADIO 4 IR. Die Menü-Navigation erfolgt mit den Tasten MENU und dem NAVIGATE/SELECT Drehregler. Das Menü ist aufgeteilt in Untermenüs und enthält je nach gewählter Quelle unterschiedliche Menüpunkte bzw. aktivierbare Funktionen. Zum Öffnen des Menüs, einfach die Taste MENU kurz drücken. Um in Untermenüs zu wechseln, drehen Sie zuerst den NAVIGATE/SELECT Drehregler, um ein Untermenü anzuzeigen und drücken Sie anschließend den NAVIGATE/SELECT Drehregler, um das Untermenü aufzurufen. Ein Sternchen (*) Markiert die aktuelle Auswahl.

Menü schließen: Taste MENU mehrmals drücken (je nachdem, in welchem Untermenü Sie sich befinden), bis das aktuelle Radioprogramm wieder angezeigt wird.

Einstellungen werden erst durch Drücken des NAVIGATE/SELECT Drehreglers gespeichert. Wird stattdessen die Taste MENU gedrückt, wird die Einstellungen

nicht übernommen und gespeichert und Sie gelangen einen Schritt zurück.

Funktionen und zu drückende Tasten werden in dieser Bedienungsanleitung in fett dargestellt. Displayanzeigen in [eckigen Klammern].

Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen) sind eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer Zeit als Lauftext dargestellt.

8 Ersteinrichtung

Nach dem erstmaligen Einschalten des TECHNIRADIO 4 IR startet der Ersteinrichtungsassistent.

Alle Einstellungen können auch zu einem späteren Zeitpunkt jederzeit geändert werden.

Wählen Sie zuerst mit dem NAVIGATE/SELECT Drehregler die Menüsprache. Drücken Sie den NAVIGATE/SELECT Drehregler, um die Sprache zu übernehmen und zur nächsten Einstellung zu gelangen.
Beachten Sie die Hinweise zum Datenschutz und drücken Sie den NAVIGATE/SELECT Drehregler.
Um den Ersteinrichtungsassistent zu starten, wählen Sie mit dem NAVIGATE/SELECT Drehregler (drehen) das Feld [JA] und drücken Sie den NAVIGATE/SELECT Drehregler.
Im nächsten Schritt können Sie das Uhrzeitformat wählen. Wählen Sie die gewünschte Einstellung [12] oder [24] und drücken Sie den NAVIGATE/SELECT Drehregler, um zum nächsten Schritt zu gelangen.
Hier kann gewählt werden, über welche Quelle (DAB+, FM oder Internet) das TECHNIRADIO 4 IR die Uhrzeit und das Datum bezieht und aktualisiert.

Haben Sie Aktualisierung von NET gewählt, müssen Sie im nächsten Schritt noch die Zeitzone wählen, damit die Uhrzeit korrekt dargestellt wird. Legen Sie anschließend fest, ob zum Zeitpunkt der Einstellung die Sommerzeit oder die Winterzeit aktuell ist.

Im nächsten Schritt können Sie festlegen, ob das TECHNIRADIO 4 IR auch im Standby mit dem Internet verbunden bleiben soll. Jedoch erhöht sich dadurch der Stromverbrauch im Standby-Modus.

Anschließend startet der Netzwerkassistent und Sie können eine Internetverbindung einrichten. Wählen Sie das Ihnen bekannte WLAN-Netz durch Drehen, dann Drücken des NAVIGATE/SELECT Drehreglers aus. Wählen Sie anschließend [WPS überspringen] und geben Sie das entsprechende Passwort Ihrer WLAN-Verbindung über die eingeblendete Tastatur ein. Wählen Sie anschließend OK drücken Sie den NAVIGATE/SELECT Drehregler. War das Passwort korrekt, wird nun eine Verbindung zu diesem Netzwerk hergestellt. Ob eine Verbindung besteht, erkennen Sie an den Signalbalken in der Statusleiste des Displays. Um die Eingabe abzubrechen, wählen Sie CANCEL rücken Sie den NAVIGATE/SELECT Drehregler. Haben Sie sich vertippt, können sie den zuletzt eingegebenen Buchstaben mit BKSP löschen.

Während die virtuelle Tastatur im Display dargestellt wird, können Sie durch Drehen des NAVIGATE/SELECT Drehreglers navigieren.

Bestätigen Sie nach Abschluss der Netzwerkkonfiguration den Hinweis, das die Ersteinrichtung abgeschlossen ist, durch Drücken des NAVIGATE/SELECT Drehreglers.

9 Die DAB+ (Digital Radio)-Funktion

9.1 Was ist DAB+ und DAB+ Cable

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können. Anders als bei herkömmlichen Analogradiosendern werden bei DAB+ mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplex. Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Infos z. B. unter www.dabplus.de oder www.dabplus.ch.

9.2 DAB+ (Digital Radio) Empfang

Drücken Sie die Taste MODE bis [DAB Radio] im Display angezeigt wird.

Wird DAB+ zum ersten Mal gestartet, wird ein kompletter Sendersuchlauf durchgeführt. Nach Beendigung des Suchlaufes kann ein Sender aus der Senderliste gewählt und durch Drücken des NAVIGATE/SELECT Drehregler wiedergegeben werden.

9.2.1 Vollständigen Suchlauf durchführen

Der automatische Suchlauf Vollständiger Suchlauf scannt alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.

Nach Beendigung des Suchlaufes kann ein Sender aus der Senderliste gewählt und durch Drücken des NAVIGATE/SELECT Drehregler wiedergegeben werden.

Um einen vollständigen Suchlauf durchzuführen, öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Vollständiger Suchlauf].

Drücken Sie den NAVIGATE/SELECT Drehregler.
Im Display erscheint [Suchlauf...].

Während des Suchlaufs wird ein Fortschrittsbalken und die Anzahl an gefundenen Sendern angezeigt.

Wird keine Station gefunden, prüfen Sie die Wurfantenne und verändern Sie ggf. den Aufstellort (Punkt 6.3.1).

9.2.2 Manuell einstellen

Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dienen. Des Weiteren können Sender manuell hinzugefügt werden.

Um einen manuellen Suchlauf durchzuführen, öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Manuell einstellen].
Drücken Sie den NAVIGATE/SELECT Drehregler.
Wählen Sie mit dem NAVIGATE/SELECT Drehregler einen Kanal (5A bis 13F). Drücken Sie den NAVIGATE/SELECT Drehregler > im Display wird nun dessen

Signalstärke angezeigt. Wird auf einem Kanal ein DAB+ -Sender empfangen, wird der Ensemblename des Senders angezeigt. Die Antenne kann nun auf maximale Signalstärke ausgerichtet werden.

Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne ggf. wie unter Punkt 6.3.1 beschrieben aus.

Befinden sich Sender auf der eingestellten Frequenz bzw Kanal, die noch nicht in der Senderliste gespeichert wurden, werde diese nun ebenfalls gespeichert.

9.2.3 Sender wählen

Durch Drehen des NAVIGATE/SELECT Drehregler kann die Senderliste aufgerufen und zwischen den verfügbaren Sendern umgeschaltet werden. Drücken Sie den NAVIGATE/SELECT Drehregler, um den Sender wiederzugeben.

Alternativ:

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Senderliste].

Drücken Sie den NAVIGATE/SELECT Drehregler.

9.2.4 DAB+ -Sender auf einem Speicherplatz ablegen

Der Programm-Speicher kann bis zu 40 Stationen im DAB+ -Bereich speichern.

Wählen Sie zunächst den gewünschten Sender aus (siehe Punkt 9.2.3).

Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die Taste PRESET (9) gedrückt, bis [Sender speichern] im Display erscheint. Wählen Sie anschließend mit dem NAVIGATE/SELECT Drehregler einen Favoritenspeicher (1...40). Drücken Sie den NAVIGATE/ SELECT Drehregler zum Speichern.

Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

Sie können Sender auch direkt auf eine der Direktwahltasten 1...4 speichern, indem Sie die entsprechende Taste länger gedrückt halten.

9.2.5 DAB+ -Sender von einem Speicherplatz abrufen

Um einen Sender abzurufen, den Sie zuvor im FAV-Speicher abgelegt haben, drücken Sie kurz die Taste PRESET und wählen Sie mit dem NAVIGATE/SELECT Drehregler einen Senderspeicher (1...40). Drücken Sie den NAVIGATE/SELECT Drehregler zur Wiedergabe des Senders.

i Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im Display [(leer)].

Alternativ kann auch die entsprechende Direktwahltaste 1...4 gedrückt werden.

9.2.6 Überschreiben/Löschen einer Programmplatz-Speicherung

Speichern Sie wie beschrieben einfach einen neuen Sender auf einen Favoritenspeicherplatz ab.

i Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

9.2.7 Signalstärke

Drücken Sie mehrmals die Taste INFO, bis der Signalstärkebalken angezeigt wird.

Im Display wird die Signalstärke anhand eines Balkendiagrammes dargestellt. Die Markierung zeigt die Mindestsignalstärke.

i Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne ggf. wie unter Punkt 6.3.1 beschrieben aus.

9.2.8 Lautstärkeanpassung (DRC)

Mit dem Menüpunkt Lautstärkeanpassung wird die Kompressionsrate, welche Dynamikschwankungen und damit einhergehende Lautstärkevariationen ausgleicht, eingestellt.

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Lautstärkeanpassung].
Drücken Sie den NAVIGATE/SELECT Drehregler.
Wählen Sie mit dem NAVIGATE/SELECT Drehregler eine der Optionen:

DRC hoch - Hohe Kompression

DRC tief - Niedrige Kompression

DRC aus - Kompression abgeschaltet.

Bestätigen Sie die Einstellung durch Drücken des NAVIGATE/SELECT Drehreglers.

9.2.9 Inaktive Sender löschen

Dieser Menüpunkt dient der Entfernung alter und nicht mehr empfangbarer Sender aus der Senderliste.

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Inaktive Sender löschen].

Drücken Sie den NAVIGATE/SELECT Drehregler.

Es erfolgt die Abfrage, ob die inaktiven Sender gelöscht werden sollen.

Wählen Sie mit dem NAVIGATE/SELECT Drehregler den Eintrag [Ja] und

bestätigen Sie durch Drücken des NAVIGATE/SELECT Drehreglers.

9.2.10 Senderreihenfolge

Die Anzeige der Sender in der Senderliste kann entweder Alphanumerisch oder nach Anbietern sortiert werden.

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Senderreihenfolge].
Drücken Sie den NAVIGATE/SELECT Drehregler.
Wählen Sie mit dem NAVIGATE/SELECT Drehregler [Alphanumerisch] oder [Anbieter] und drücken Sie zum Speichern den NAVIGATE/SELECT Drehregler.

10 FM (UKW)-Betrieb

10.1 UKW-Radiobetrieb einschalten

Drücken Sie die Taste MODE bis [FM Radio] im Display angezeigt wird.

i Beim erstmaligen Einschalten ist die Frequenz 87,50 MHz eingestellt.

i Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestellten Sender.

i Bei RDS-Sendern erscheint der Sendername.

i Um den Empfang zu verbessern, richten Sie die Antenne aus (Punkt 6.3.1).

10.2 FM (UKW)-Empfang mit RDS-Informationen

RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder den Programmtyp. Dieser wird im Display angezeigt. Das Gerät kann die RDS-Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen.

10.3 Automatische Sendersuche

Halten Sie die Taste Vorheriger Titel (7) oder Nächster Titel (8) gedrückt, um automatisch den nächsten Sender mit ausreichendem Signal zu suchen.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext.

Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Sendersuche.

10.4 Manuelle Sendersuche

Drehen Sie den NAVIGATE/SELECT Drehregler, um den gewünschten Sender, bzw. die Frequenz einzustellen.

Das Display zeigt die Frequenz in Schritten von 0,05 MHz an.

10.5 Suchlauf-Einstellung

In diesem Menüpunkt kann die Empfindlichkeit des Suchlaufs eingestellt werden.

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Suchlauf-Einstellungen].
Drücken Sie den NAVIGATE/SELECT Drehregler.
Wählen Sie aus, ob der Suchlauf nur bei starken Sendern [JA] stoppen soll oder bei allen Sendern (auch bei schwachen Sendern) [NEIN].

Bei der Einstellung NEIN stoppt der automatische Suchlauf bei jedem verfügbaren Sender. Das kann dazu führen, dass schwache Sender mit einem Rauschen wiedergegeben werden.

Drücken Sie zum Speichern den NAVIGATE/SELECT Drehregler.

10.6 Audio-Einstellung

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Audio-Einstellungen].
Drücken Sie den NAVIGATE/SELECT Drehregler.

Wählen Sie mit dem NAVIGATE/SELECT Drehregler den Eintrag [JA] (nur Mono) oder [NEIN] (Stereo-Empfang), um den Empfang in Stereo oder nur in Mono-Ton bei schwachem FM-Empfang wiederzugeben.
Bestätigen Sie die Einstellung durch Drücken des NAVIGATE/SELECT Drehregler.

i Wiedergabe des Stereo-Tons nur über Kopfhörer möglich.

10.7 UKW-Sender auf einem Speicherplatz ablegen

Der Programm-Speicher kann bis zu 40 Stationen im FM/UKW-Bereich speichern.

Stellen Sie zunächst die gewünschte Senderfrequenz ein (Punkt 10.3, 10.4)
Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die Taste PRESET (9) gedrückt, bis [Sender speichern] im Display erscheint. Wählen Sie anschließend mit dem NAVIGATE/SELECT Drehregler einen Favoritenspeicher (1...40). Drücken Sie den NAVIGATE/ SELECT Drehregler zum Speichern.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

Sie können Sender auch direkt auf eine der Direktwahltasten 1...4 speichern, indem Sie die entsprechende Taste länger gedrückt halten.

10.8 UKW-Sender von einem Speicherplatz abrufen

Um einen Sender abzurufen, den Sie zuvor im FAV-Speicher abgelegt haben, drücken Sie kurz die Taste PRESET und wählen Sie mit dem NAVIGATE/SELECT Drehregler einen Senderspeicher (1...40). Drücken Sie den NAVIGATE/SELECT Drehregler zur Wiedergabe des Senders.

Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im Display [(leer)].

Alternativ kann auch die entsprechende Direktwahltaste 1...4 gedrückt werden.

10.9 Überschreiben/Löschen einer Programmplatz-Speicherung

Speichern Sie wie beschrieben einfach einen neuen Sender auf dem jeweiligen Speicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

11 Internetradio

Das TECHNIRADIO 4 IR ist mit einem Internet-Radio Empfänger ausgestattet. Um Internet-Radio Stationen/Sender empfangen zu können, benötigen Sie eine Internetverbindung über einen WLAN-Router zu einem Drahtlosnetzwerk.

Drücken Sie die Taste MODE bis [Internet Radio] im Display angezeigt wird.

Starten Sie zum ersten Mal den Internet-Radio Betrieb, ohne dass eine WLAN-Verbindung bei der Erstinstallation konfiguriert wurde, erscheint der Suchlauf Assistent, welcher Ihnen alle in Reichweite befindlichen WLAN-Stationen anzeigt. Wählen Sie das Ihnen bekannte WLAN-Netz durch Drehen, dann Drücken des NAVIGATE/SELECT Drehreglers aus. Wählen Sie anschließend [WPS überspringen] und geben Sie das entsprechende Passwort Ihrer WLAN-Verbindung über die eingeblendete Tastatur ein. Wählen Sie anschließend zu erdrücken Sie den NAVIGATE/SELECT Drehregler. War das Passwort korrekt, wird nun eine Verbindung zu diesem Netzwerk hergestellt. Für ein Manuelle oder WPS-Verbindung beachten Sie bitte Punkt „13.1.1 Verbindung per WLAN“ auf Seite 59.

Ob eine Verbindung besteht, erkennen Sie an den Signalbalken in de Statusleiste des Displays. Um die Eingabe abzubrechen, wählen Sie CANCEL und drücken Sie den NAVIGATE/SELECT Drehregler. Haben Sie sich vertippt, können sie den zuletzt eingegebenen Buchstaben mit BKSHPen.

Während die virtuelle Tastatur im Display dargestellt wird, können Sie durch Drehen des NAVIGATE/SELECT Drehreglers navigieren.

11.1 Senderliste

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Senderliste].
Drücken Sie den NAVIGATE/SELECT Drehregler.

Unter Senderliste werden alle Internet-Radiostationen in verschiedenen Kategorien unterteilt angezeigt.

Wählen Sie anhand einer Kategorie/Land/Genre mit dem NAVIGATE/SELECT Drehregler einen Sender und drücken Sie den NAVIGATE/SELECT Drehregler um den Sender wiederzugeben.

11.2 Verlauf

Wählen Sie MENU > Senderliste > Verlauf, um eine Liste mit den zuletzt wiedergegebenen Sendern anzuzeigen.
Wählen Sie mit dem NAVIGATE/SELECT Drehregler einen Sender und geben Sie ihn durch Drücken des NAVIGATE/SELECT Drehregler wieder.

11.3 Favoriten speichern

Der Programm-Speicher kann bis zu 40 Stationen im Internetradio-Bereich speichern.

Suchen Sie zuerst einen Sender aus der Senderliste aus und geben Sie ihn wieder.
Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die Taste PRESET gedrückt, bis [Sender speichern] im Display erscheint. Wählen Sie anschließend mit dem NAVIGATE/SELECT Drehregler einen Favoritenspeicher (1...40). Drücken Sie den NAVIGATE/SELECT Drehregler zum Speichern.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

Sie können Sender auch direkt auf eine der Direktwahltasten 1...4 speichern, indem Sie die entsprechende Taste länger gedrückt halten.

11.4 Favoriten abrufen

Um einen Sender abzurufen, den Sie zuvor im FAV-Speicher abgelegt haben, drücken Sie kurz die Taste PRESET und wählen Sie mit dem NAVIGATE/SELECT Drehregler einen Senderspeicher (1...40). Drücken Sie den NAVIGATE/SELECT Drehregler zur Wiedergabe des Senders.

Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im Display [(leer)].

Alternativ kann auch die entsprechende Direktwahltaste 1...4 gedrückt werden.

11.5 Überschreiben/Löschen einer Programmplatz-Speicherung

Speichern Sie wie beschrieben einfach einen neuen Sender auf dem jeweiligen Speicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

12 Weitere Funktionen

12.1 Sleep-Timer

Durch den Sleep-Timer schaltet das TECHNIRADIO 4 IR nach der eingestellten Zeit automatisch in den Standby.

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Systemeinstellungen] > [Sleep].
Drücken Sie den NAVIGATE/SELECT Drehregler.
Wählen Sie mit dem NAVIGATE/SELECT Drehregler einen Zeitraum, nach dem das TECHNIRADIO 4 IR ausschalten soll. Sie haben die Wahl zwischen Aus, 10, 20, 30, 45 und 60 Minuten.
Drücken Sie zum Übernehmen der Einstellung den NAVIGATE/SELECT Drehregler.

Bei aktivem Sleeptimer erscheint im Display ein Mond-Symbol mit der noch zur Verfügung stehenden Zeit.

12.2 Wecker

Der Wecker schaltet das TECHNIRADIO 4 IR zur eingestellten Weckzeit ein. Es können 2 Weckzeiten programmiert werden. Als Beispiel erfolgt die Beschreibung der Programmierung von Wecker 1.

12.2.1 Wecker einrichten

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Systemeinstellungen] > [Wecker].
Drücken Sie den NAVIGATE/SELECT Drehregler.
Wählen Sie mit dem NAVIGATE/SELECT Drehregler einen Wecker, den Sie Einrichten möchten und drücken Sie den NAVIGATE/SELECT Drehregler.
Anschließend können die einzelnen Weckerparameter eingestellt werden. Parameter werden durch Drehen des NAVIGATE/SELECT Drehregler geändert. Drücken Sie nach jeder Eingabe den NAVIGATE/SELECT Drehregler um zur nächsten Eingabe zu gelangen.

Wiederholung

Sie können hier zwischen Aus, Täglich (jeden Tag in der Woche), Einmal, Werktage (Mo. - Fr.) oder Wochenende (Sa. u. So.) wählen. Drücken Sie zum Übernehmen der Einstellung den NAVIGATE/SELECT Drehregler.

Uhrzeit und Datum

Hier können Sie die Weckzeit und ggf. das Datum eingeben. Wählen Sie zuerst mit dem NAVIGATE/SELECT Drehregler die Stunden und drücken Sie zum Übernehmen den NAVIGATE/SELECT Drehregler. Es folgt die Eingabe der Minuten. Übernehmen Sie diese ebenfalls mit dem NAVIGATE/SELECT Drehregler.

Wurde unter Wiederholung > [Einmal] gewählt, müssen Sie neben der Uhrzeit auch das Datum eingeben.

Modus

Anschließend erfolgt die Eingabe der Quelle. Es stehen SUMMER, Internet Radio, DAB oder FM zur Verfügung. Drücken Sie den NAVIGATE/SELECT Drehregler zum Übernehmen der Einstellung.

Haben Sie Internet Radio, DAB oder FM gewählt, können Sie anschließend angeben, ob Sie mit dem zuletzt gehörten Sender geweckt werden wollen, oder mit einem aus Ihrer Favoritenliste.

Lautstärke

Zuletzt können Sie die Weckton-Lautstärke festlegen. Drücken Sie zum Übernehmen den NAVIGATE/SELECT Drehregler.

Speichern

Drücken Sie den NAVIGATE/SELECT Drehregler, um den Wecker zu speichern.

Damit der Wecker ordnungsgemäß funktioniert, muss die Uhrzeit eingelesen werden. Näheres hierzu unter Punkt 13.2.2.

Bei aktivem Wecker erscheint ein Wecker-Symbol im Display.

12.2.2 Wecker nach Alarm ausschalten

Drücken Sie den VOLUME/☉ Drehregler, um den Wecker auszuschalten.

Möchten Sie die Schlummer-Funktion aktivieren, drücken Sie mehrmals bei aktivem Wecker den NAVIGATE/SELECT Drehregler. Jeder Druck erhöht die Schlummer-Zeit.

12.3 Equalizer

Mit dem Equalizer können Sie den Ton Ihren Wünschen entsprechend anpassen.

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Systemeinstellungen] > [Equalizer].

Drücken Sie den NAVIGATE/SELECT Drehregler.
Wählen Sie mit dem NAVIGATE/SELECT Drehregler eine Equalizer-Voreinstellung und übernehmen Sie sie durch drücken des NAVIGATE/SELECT Drehreglers.

12.3.1 Mein EQ anpassen

Die Equalizer-Voreinstellung MeinEQ kann angepasst werden.

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Systemeinstellungen] > [Equalizer] > [Meine EQ-Einstellung].

Drücken Sie den NAVIGATE/SELECT Drehregler.

Wählen Sie mit dem NAVIGATE/SELECT Drehregler entweder [Höhen], um die Höhen anzupassen oder [Bass], um die Tiefen anzupassen. Drücken Sie anschließend den NAVIGATE/SELECT Drehregler.

Mit dem NAVIGATE/SELECT Drehregler können Sie nun einen Wert zwischen -14 und +14 einstellen. Drücken Sie zum Übernehmen der Einstellung den NAVIGATE/SELECT Drehregler.

13 Systemeinstellungen

Alle unter diesem Punkt erläuterten Einstellungen gelten für alle Quellen gleichermaßen.

Öffnen Sie das Hauptmenü durch Drücken der Taste MENU und wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Systemeinstellungen].

Drücken Sie den NAVIGATE/SELECT Drehregler.

13.1 Interneteinstellungen

Über Menü > [Systemeinstellungen] > [Interneteinstellung] können Sie die Netzwerkeinstellungen aufrufen und konfigurieren.

13.1.1 Verbindung per WLAN

Zur Konfiguration der Netzwerkverbindung per WLAN haben Sie die Möglichkeit den Netzwerkassistenten zu nutzen oder diese manuell vorzunehmen.

13.1.1.1 Konfiguration per Netzwerkassistent

Wählen Sie [Netzwerkassistent], um diesen zu starten.

Der Netzwerkassistent sucht nun alle in Reichweite befindlichen WLAN-Netze und zeigt Ihnen diese an.

Wählen Sie anschließend Ihr WLAN-Netz aus.

Nun können Sie wählen, ob Sie die WPS-Funktion nutzen oder Ihr WLAN-Passwort manuell eingeben möchten.

Wenn Sie die WPS-Funktion nutzen möchten, starten Sie diese zunächst an Ihrem Router gemäß dessen Bedienungsanleitung und wählen Sie anschließend im Netzwerkassistenten [WPS Taste drücken] aus.

Bitte beachten Sie die Displayeinblendungen. Der Verbindungsvorgang ist im Regelfall nach einigen Sekunden abgeschlossen und die WLAN-Verbindung kann nun genutzt werden.

Wenn Sie Ihr WLAN-Passwort manuell eingeben möchten oder Ihr Router die WPS-Funktion nicht unterstützt, so wählen Sie [WPS überspringen] aus.

Geben Sie anschließend über die eingeblendete virtuelle Tastatur Ihr WLAN-Passwort ein und bestätigen Sie durch Auswahl von OK.

Das eingegebene Passwort wird nun überprüft. Dieser Vorgang ist im Regelfall nach einigen Sekunden abgeschlossen und die WLAN-Verbindung kann dann genutzt werden.

13.1.1.2 Konfiguration per WPS-Funktion

Hierdurch wird eine direkte Verbindung zum Router hergestellt. Eine Auswahl und/oder Eingabe von WLAN-Netz (SSID) und Passwort ist nicht nötig.

Starten Sie die WPS-Funktion an Ihrem Router gemäß dessen Bedienungsanleitung.
Wählen Sie anschließend [WPS Taste drücken], um den Verbindungsvorgang zu starten.

Bitte beachten Sie die Displayeinblendungen. Der Verbindungsvorgang ist im Regelfall nach einigen Sekunden abgeschlossen und die WLAN-Verbindung kann nun genutzt werden. Alternativ kann auch die Funktion [PIN] genutzt werden, wenn diese Funktion vom Router unterstützt wird.

13.1.1.3 Manuelle Konfiguration

Wählen Sie [Manuelle Konfig] und anschließend [Drahtlos] um die manuelle Konfiguration zu starten.
Wählen Sie nun aus, ob Sie die IP-Adresse, Gateway usw. von Ihrem Router automatisch abrufen lassen (DHCP aktiv) oder diese manuell eingeben (DHCP inaktiv) möchten.

i Bitte beachten Sie, dass das automatische Abrufen der IP-Adresse, Gateway, Subnetzmaske nur funktioniert, wenn die DHCP-Funktion in Ihrem Router aktiviert ist.

Geben Sie nacheinander die IP-Adresse, Subnetzmaske, Gateway-Adresse, Primärer DNS und ggf. Sekundärer DNS mit Hilfe des NAVIGATE/SELECT Drehregler ein. Bestätigen Sie jeden eingestellten Wert durch Drücken des NAVIGATE/SELECT Drehregler.

Geben Sie nun den Namen (SSID) Ihres WLAN-Netzes mit der virtuellen Tastatur ein und bestätigen Sie durch Auswahl durch Drücken des NAVIGATE/SELECT Drehregler.

Wählen Sie aus, ob Ihr WLAN-Netz keine Verschlüsselung, per WEP oder per WPA/WPA2 verschlüsselt ist und bestätigen Sie den nachfolgenden Punkt.

Geben Sie abschließend nun noch mit der virtuellen Tastatur Ihr WLAN-Passwort ein und bestätigen Sie durch Auswahl von OK, um den Verbindungsvorgang zu starten.

i Im Regelfall kann nach einigen Sekunden die WLAN-Verbindung genutzt werden.

13.1.2 Einstellungen anzeigen

Wählen Sie [Einstellungen anzeigen] aus, um sich die aktuellen Netzwerkeinstellungen anzeigen zu lassen.

13.1.3 Netzwerkprofil löschen

Verwenden Sie die Menüpunkte [Inaktive Netzwerke löschen] oder [Alle Netzwerkverbindungen löschen] um eine bestehende Verbindung zu einem WLAN-Netzwerk oder allen konfigurierten Netzwerken zu löschen und die vorgenommenen Einstellungen zu löschen. Wenn Sie das Gerät erneut mit diesem Netzwerk verbinden möchten, müssen Sie alle Einstellungen erneut vornehmen.

13.1.4 WLAN-Verbindung im Standby

Wählen Sie unter [WLAN-Verbindung im Standby] aus, ob auch im Standby-Betrieb die WLAN-Verbindung aufrecht erhalten bleiben soll [JA] oder nicht [NEIN].

13.2 Uhrzeit- und Datumseinstellungen

13.2.1 Zeit/Datum manuell einstellen

Je nach Einstellung der Zeitaktualisierung (Punkt 13.2.2), müssen Sie Uhrzeit und das Datum manuell einstellen.

Öffnen Sie das Menü > [Systemeinstellungen] > [Zeit und Datum].
Drücken Sie den NAVIGATE/SELECT Drehregler.
Wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Zeit/Datumseinstellung] und drücken Sie den NAVIGATE/SELECT Drehregler.
Die ersten Ziffern (Tag) des Datums blinken und können mit dem NAVIGATE/SELECT Drehregler abgeändert werden.
Drücken Sie zum Übernehmen der Einstellung den NAVIGATE/SELECT Drehregler.
Anschließend blinken die nächsten Ziffern (Monat) des Datums und können ebenfalls wie zuvor beschrieben abgeändert werden.
Drücken Sie nach jeder weiteren Einstellung den NAVIGATE/SELECT Drehregler, um zur nächsten Einstellung zu springen.

Verfahren Sie bei der Uhrzeit wie zuvor beschrieben.

Nachdem alle Einstellungen vorgenommen wurden und letztmalig der NAVIGATE/SELECT Drehregler gedrückt wurde, erscheint [Uhrzeit Gespeichert] im Display.

13.2.2 Zeitaktualisierung

Hier können Sie festlegen, ob die Synchronisierung automatisch über DAB+, Internet oder FM (UKW) erfolgen soll oder ob Sie sie manuell eingeben möchten (Punkt 13.2.1).

Wählen Sie mit dem NAVIGATE/SELECT Drehregler > [Aktualisierungseinstellung] und drücken Sie den NAVIGATE/SELECT Drehregler.

Wählen Sie mit dem NAVIGATE/SELECT Drehregler ein der folgenden Optionen:

[Aktualisieren von Net] (Aktualisierung über Internet) [Aktualisieren von DAB] (Aktualisierung nur über DAB+) [Aktualisieren von FM] (Aktualisierung nur über UKW) [Keine Aktualisierung] (Uhrzeit/Datum muss manuell eingegeben werden, siehe Punkt 13.2.1).

Drücken Sie zum Speichern der Einstellung den NAVIGATE/SELECT Drehregler drücken.

i Haben Sie [Aktualisieren von Net] gewählt, müssen Sie auch die Zeitzone und die Sommer/Winterzeiteinstellung konfigurieren. Dies geschieht unter [Systemeinstellungen] > [Zeit und Datum] > [Zeitzone einstellen] und [Systemeinstellungen] > [Zeit und Datum] > [Sommerzeit?].

13.2.3 Uhrzeitformat einstellen

Unter Zeitformat können Sie das 12 oder 24 Stunden Format aktivieren.

Öffnen Sie das Menü > [Systemeinstellungen] > [Zeit und Datum] > [Zeitformat].

Wählen Sie mit dem NAVIGATE/SELECT Drehregler eine der folgenden Optionen:

[24]

[12]

Drücken Sie zum Speichern den NAVIGATE/SELECT Drehregler.

13.3 Display Einstellungen

Sie können die Displayhelligkeit sowohl für den Betrieb als auch für Standby einstellen.

Öffnen Sie das Menü > [Systemeinstellungen] > [Beleuchtung] und Drücken Sie den NAVIGATE/SELECT Drehregler.
Wählen Sie mit dem NAVIGATE/SELECT Drehregler eine Option:

[Betrieb] regelt die Helligkeit im normalen, eingeschalteten Zustand. Sie können hier zwischen den Helligkeitsstufen [Hoch], [Mittel] und [Niedrig] wählen. Wählen Sie mit dem NAVIGATE/SELECT Drehregler eine Helligkeitsstufe und drücken Sie zum Speichern den NAVIGATE/SELECT Drehregler.

[Standby] regelt die Helligkeit im Standby-Modus. Sie können hier zwischen den Helligkeitsstufen [Hoch], [Mittel] und [Niedrig] wählen. Wählen Sie mit dem NAVIGATE/SELECT Drehregler eine Helligkeitsstufe und drücken Sie zum Speichern den NAVIGATE/SELECT Drehregler.

[Auto-Dimm] dimmt das Display automatisch (bei gewählter Option [Ein]) nach 10 Sekunden ohne Bedienung des Radios, auf den Helligkeitswert Niedrig.

Wird die Option [Aus] gewählt, leuchtet das Display mit der unter der Funktion [Betrieb] gewählten Helligkeit dauerhaft. Drücken Sie zum Speichern einer Einstellung den NAVIGATE/SELECT Drehregler.

13.4 Sprache

Öffnen Sie das Menü > [Systemeinstellungen] > [Sprache] und Drücken Sie den NAVIGATE/SELECT Drehregler.
Wählen Sie mit dem NAVIGATE/SELECT Drehregler eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken des NAVIGATE/SELECT Drehregler.

13.5 Werkseinstellung

Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten Sender löschen, um anschließend einen neuen Sendersuchlauf zu starten.

Öffnen Sie das Menü > [Systemeinstellungen] > [Werkseinstellung] und Drücken Sie den NAVIGATE/SELECT Drehregler.

Wählen Sie mit dem NAVIGATE/SELECT Drehregler zum Ausführen der

Werkseinstellung den Eintrag [Ja] und drücken Sie den NAVIGATE/SELECT Drehregler.

Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht. Das Gerät befindet sich nun im Auslieferungszustand.

Im Display erscheint [Neustart...] und das Gerät startet mit dem Ersteinrichtungsassistenten. Beachten Sie die Hinweise unter Punkt „8 Ersteinrichtung“ auf Seite 33.

13.6 Systeminfo

Unter Info können Sie die aktuell installierte Software-Version abfragen.

Öffnen Sie das Menü > [Systemeinstellungen] > [Info] und Drücken Sie den NAVIGATE/SELECT Drehregler.

Es wird die aktuelle SW-Version angezeigt.

13.7 Softwareupdate

Der Punkt Softwareupdate dient der Aktualisierung der Gerätesoftware.

Öffnen Sie das Menü > [Systemeinstellungen] > [Softwareupdate] und Drücken Sie den NAVIGATE/SELECT Drehregler.

Auto-Update

Schalten Sie die Automatische Suche nach neuen Software Versionen an (JA) oder aus (NEIN).

Jetzt prüfen

Startet sofort die Suche nach einer neuen Software-Version.

Wurde eine neue Software Version gefunden, können Sie diese direkt aktualisieren. Beachten Sie hierbei die Hinweise auf dem Display. Trennen Sie während dem Update-Prozess zu keiner Zeit die Stromversorgung. Ansonsten kann das Gerät beschädigt werden.

13.8 Ersteinrichtung

Hier kann der Ersteinrichtungsassistent erneut aufgerufen werden. Näheres hierzu unter Punkt „8 Ersteinrichtung“ auf Seite 33.

Öffnen Sie das Menü > [Systemeinstellungen] > [Einrichtungsassistent] und Drücken Sie den NAVIGATE/SELECT Drehregler.

13.9 Datenschutz

Unter diesem Punkt finden Sie Datenschutzinformationen.

Öffnen Sie das Menü > [Systemeinstellungen] > [Datenschutz] und Drücken Sie den NAVIGATE/SELECT Drehregler.

14 Reinigen

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor der Reinigung den Netzstecker ziehen und Gerät ausschalten!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Keine der folgenden Substanzen verwenden: Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak).

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch. Kein Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche des Gerätes beschädigen.

Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden.

Mit dem Baumwolltuch sanft über die Oberfläche reiben.

15 Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabelle.

Symptom Mögliche Ursache/Abhilfe
Gerät lässt sich nicht einschalten. Das Gerät wird nicht mit Strom versorgt.Schließen Sie das Netzteil richtig an die Steckdose und am Gerät an.
Es ist kein Ton zu hören. Erhöhen Sie die Lautstärke.
Das Display schaltet sich nicht ein. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen.
Empfang über DAB+/FM ist schlecht.	Ziehen Sie die Antenne ganz aus. Ändern Sie die Position der Antenne oder des TECHNIRADIO 4 IR.
Gerät lässt sich nicht bedienen. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen.
Symptom Mögliche Ursache/Abhilfe
Gerät schaltet selbstständig in Standby	Die Auto-Standby-Funktion schaltet das Gerät selbstständig nach ca. 15 Minuten in Standby, wenn z. B. keine Musik wiedergegeben wird.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit der technischen Hotline auf.

16 Technische Daten / Herstellerhinweise

Technische Änderungen und Irrtümer vorbehalten.

Empfangswege DAB/DAB+, FM, Internet
Stromversorgung DC 5 V, 2 A über externes mitgeliefertesNetzteil
Frequenzen UKW: 87,5-108 MHz	DAB/DAB+: 174-240 MHzWLAN:2400 MHz - 2483 MHzSendeleistung: max. +17 dBm EIRP5150 MHz - 5875MHzSendeleistung: max. +17 dBm EIRP
WLAN IEEE 802.11 a/b/g/n	Dual band 2.4/5 GHz
Display 2,4" Color
Lautsprecher 1 x 3 W RMS
Leistungsaufnahme im Betrieb typisch: 7	2 WStandby: 0,95 Wmit aktiver Netzwerkverbindung: 1,35 W
Umgebungsbedingungen Betrieb 5 - 35°	C5 - 90% Luftfeuchtigkeit
Gewicht (g) 675
Abmessungen (BxHxT) mm 210 x 143 x 81

Technische Daten des mitgelieferten Netzteils

Hersteller TechniSat Digital GmbH, Julius-Saxler-Straße 3, D-54550 Daun
Modellkennung OBL-0502000E
Eingangsspannung AC 100 - 240 V
Eingangswechselstromfrequenz 50/60 Hz
Ausgangsspannung DC 5,0 V
Ausgangsstrom 2,0 A
Ausgangsleistung 10,0 W
Durchschnittliche Effizienz im Betrieb 82,1 %
Leistungsaufnahme bei Nulllast 0,07 W

Gebruiksaanwijzing

TECHNIRADIO 4 IR

DAB+/FM/Internetradio

TechniSat

79

1 Afbeeldingen

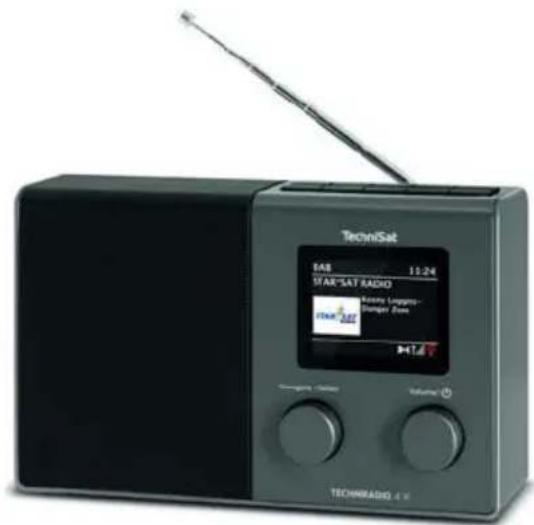

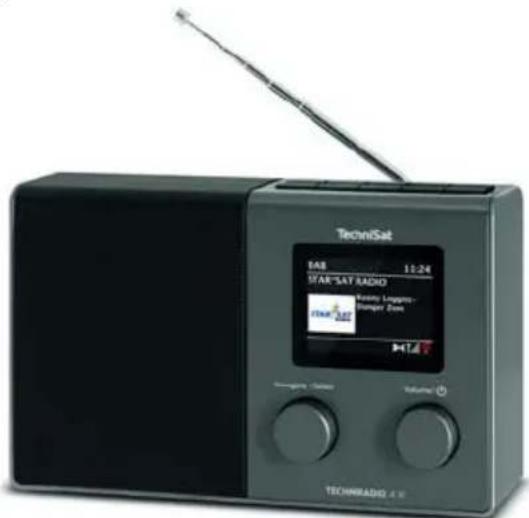

1.1 Vooraanzicht

1.2 Toetsenbord

1.3 Achteraanzicht

13 Systeeminstellingen 135

http://konf.tsat.de/?ID=22305

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-center

Nordstr. 4a

39418 Staßfurt

5 Apparaat installeren

Hiermee kunt u de installatieassistent opnieuw starten. Meer hierover vindt u in paragraaf „8 Ersteinrichtung“ auf Seite 109.
