Produkttyp	Kinderkommode
Modellnummer	Z30613A
Marke	Livarno Lux
Abmessungen (B x H x T)	Ca. 36 x 61 x 26 cm
Material	MDF (Mitteldichte Faserplatte)
Verwendungszweck	Aufbewahrung in Kinderzimmern, nur in trockenen Innenräumen
Montage erforderlich	Ja, durch fachkundige Erwachsene; detaillierte Anleitung enthalten
Anzahl Schubladen	1
Anzahl Türen	1
Anzahl Einlegeböden	1 Zwischenboden
Enthaltene Beschläge	Schrauben, Dübel, Exzenterverbinder, Türscharniere, Schubladenführungen, L-Wandbefestigungsschraube, Stabilisatoren, Möbelgleiter usw.
Wandbefestigung erforderlich	Ja, zur Kippsicherung
Reinigungshinweise	Trockenes fusselfreies Tuch; feuchtes Tuch mit mildem Reiniger bei hartnäckigem Schmutz
Sicherheitshinweise	Kippgefahr bei Besteigen; Kleinteile von Kindern fernhalten; auf ebenem Untergrund verwenden
Entsorgung	Verpackung recyclingfähig; Produktbestandteile gemäß örtlicher Vorschriften recyclebar
Zertifizierung/Konformität	Nicht angegeben, aber für den Einsatz im Kinderzimmer ausgelegt

Häufig gestellte Fragen - Z30613A Livarno Lux

Wie lautet die Modellnummer dieser Kommode?

Die Modellnummer ist Z30613A (auch Z30613B für eine mögliche alternative Version).

Welche Abmessungen hat die Livarno Lux Kommode?

Die Abmessungen betragen ca. 36 x 61 x 26 cm (Breite x Höhe x Tiefe).

Aus welchem Material besteht die Kommode?

Sie besteht aus MDF (Mitteldichte Faserplatte).

Muss ich diese Kommode an der Wand befestigen?

Ja, aus Sicherheitsgründen. Das Produkt enthält eine L-Schraube und einen Kunststoffdübel zur Wandbefestigung, um ein Umkippen zu verhindern. Bohren Sie ein 6 mm Loch in die Wand und befestigen Sie es wie in Abbildung L der Anleitung gezeigt.

Ist die Kommode für Kinder unter 3 Jahren geeignet?

Nein. Die Anleitung besagt, dass sie nicht für Kinder unter 3 Jahren geeignet ist, wegen Kleinteilen und Kippgefahr.

Wie sollte ich die Kommode reinigen?

Verwenden Sie ein trockenes, fusselfreies Tuch zur regelmäßigen Reinigung. Bei hartnäckigem Schmutz verwenden Sie ein feuchtes Tuch mit einem milden Reinigungsmittel. Vermeiden Sie ätzende oder scheuernde Reiniger.

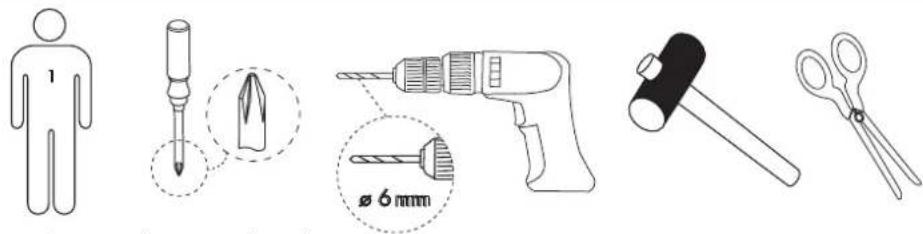

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen Schraubendreher (wahrscheinlich Kreuzschlitz) und für die Wandbefestigung eine Bohrmaschine mit einem 6 mm Bohrer. Überprüfen Sie die Anleitung für die genauen Schraubengrößen.

Wie viele Schubladen hat diese Kommode?

Sie hat eine Schublade, sowie eine Tür und einen Zwischenboden.

Kann die Kommode im Freien verwendet werden?

Nein. Der Verwendungszweck sind nur trockene Innenräume. Feuchtigkeit oder direkte Sonneneinstrahlung können das MDF beschädigen.

Was soll ich tun, wenn ich die Montageanleitung verliere?

Sie können das PDF-Handbuch von Websites wie notice-facile.com herunterladen oder den Livarno Lux Kundendienst kontaktieren. Die Anleitung enthält detaillierte Schritt-für-Schritt-Abbildungen A–L.

BEDIENUNGSANLEITUNG Z30613A Livarno Lux

Kinderzimmer-Kommode

Einleitung

Machen Sie sich vor der Montage und dem ersten Gebrauch mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

15 Exzenterverbinder
16 Kreuzschlitzschraube (ca. ø 6 x 42 mm)
17 Quergewindebolzen
18 Kreuzschlitzschraube (ca. ø 3 x 10 mm)
19 Kreuzschlitzschraube (ca. ø 3 x 12 mm)
20 Türscharnier
21 L-Schraube zur Wandbefestigung (Kippschutz)
22 Stabilisierung für Rückwand
23 Schubladenauszug
24 Kreuzschlitzschraube (ca. ∅ 2,5 x 25 mm)
25 Kreuzschlitzschraube (ca. ø 4 x 25 mm)
26 Plastik-Dübel
27 Holz-Dübel
28 Möbel-Gleiter (selbsthaftend)
29 Plastikring

Bestimmungsgemäße Verwendung

Dieses Produkt ist als Aufbewahrungsmöglichkeit für Kinderzimmer bestimmt. Die Verwendung ist für den privaten, trockenen Innenbereich vorgesehen. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produktes ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produktes führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

1 Abdeckplatte
2 Rechte Seitenwand
3 Linke Seitenwand
4 Rückwand
5 Zwischenboden
6 Tür
7 Bodenelement
8 Frontplatte (Schublade)
9 Seitenwand (links)
10 Bodenplatte (Schublade)
11 Rückwand (Schublade)
12 Seitenwand (rechts)
13 Möbelknopf aus Holz
14 Einschraubdübel

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produktes und aller Teile. Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 Abdeckplatte
1 rechte Seitenwand
1 linke Seitenwand
1 Rückwand
1 Zwischenboden
1 Tür
1 Bodenelement
1 Frontplatte (Schublade)
1 Seitenwand (links)
1 Bodenplatte (Schublade)
1 Rückwand (Schublade)
1 Seitenwand (rechts)
2 Möbelknöpfe aus Holz

10Einschraubdübel

10Exzenterverbinder

4 Kreuzschlitzschrauben (ca. ø 6 x 42 mm)
4 Quergewindebolzen
4 Kreuzschlitzschrauben (ca. ø 3 x 10 mm)
20 Kreuzschlitzschrauben (ca. ø 3 x 12 mm)
2 Türscharniere
1 L-Schraube zur Wandbefestigung (Kippschutz)
4 Stabilisierungen für Rückwand

LIVARNO

15 DE/AT/CH

Einleitung / Sicherheitshinweise

2 Schubladenauszüge

4 Kreuzschlitzschrauben (ca. ø 2,5 x 25 mm)

2 Kreuzschlitzschrauben (ca. ø 4 x 25 mm)

1 Plastik-Dübel

12Holz-Dübel

1 Möbel-Gleiter (selbsthaftend)

4 Plastikringe

1 Montageanleitung

• Technische Daten

Maße: ca. 36 x 61 x 26 cm (B x H x T)

Material: MDF

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

⚠️ WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEIN-KINDER UND KINDER! Lassen

Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

WARNUNG! LEBENSGEFAHR! Halten

Sie Kinder während der Montage vom Arbeitsbereich fern. Zum Lieferumfang gehören eine Vielzahl von Schrauben und anderen Kleinteilen. Diese können beim Verschlucken oder Inhalieren lebensgefährlich sein.

VORSICHT! VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

VORSICHT! VERLETZUNGSGEFAHR!

Lassen Sie Kinder nicht unbeaufsichtigt! Das Produkt ist kein Klettergerät! Stellen Sie sicher, dass Personen, insbesondere Kinder nicht auf das Produkt klettern bzw. sich nicht am Produkt anlehnen. Das Produkt könnte instabil werden und zur Seite kippen und / oder umfallen.

Verletzungen und / oder Beschädigungen können die Folge sein.

Achten Sie darauf, dass das Produkt nur von fachkundigen Personen montiert wird.
■ Stellen Sie sicher, dass das Produkt auf einem festen, ebenerdigen Untergrund steht.
Das Produkt ist gleichmäßig und so zu belasten, dass es nicht umkippen kann.
■ Kontrollieren Sie regelmäßig die Unversehrtheit aller Verbindungsstellen und ziehen Sie regelmäßig die Schrauben nach.

⚠ VORSICHT! Heben Sie das Produkt nicht an oder bewegen Sie es nicht, wenn es durch Gewicht belastet ist.

VORSICHT! BRANDGEFAHR!

Stellen Sie das Produkt nicht in der Nähe von offenem Feuer und / oder ern auf.

VORSICHT! VERLETZUNGSGEFAHR!

Holz ist ein Naturprodukt. Trotz sorgfältiger Oberflächenbehandlung und Begutachtung können Splitter nicht ausgeschlossen werden.

- Halten Sie das Produkt von Wasser und Feuchtigkeit fern. Andernfalls können Sachschäden die Folge sein.

- Setzen Sie das Produkt nicht direkter Sonnenbestrahlung aus. Das Produkt kann sonst ausbleichen.

VORSICHT! QUETSCHGEFAHR!

Achten Sie darauf, dass Sie nicht mit den Fingern zwischen Tür / Schublade

und Kommode geraten, wenn Sie die Tür / Schublade öffnen und schließen.

Die Sicherheit des Produkts kann nur garantiert werden, wenn es ordnungsgemäß montiert und alle Verbindungselemente sicher verbunden sind.
Überprüfen Sie die Stabilität des Produkts, bevor Sie es benutzen.
Das Produkt darf nur von Erwachsenen montiert werden.
■ Nicht geeignet für Kinder unter 3 Jahren.

Montage / Reinigung und Pflege / Entsorgung

- Montage

Hinweis: Montieren Sie das Produkt auf einem ausreichend großen, kratzfesten Untergrund. Legen Sie ggf. eine Decke o.ä. unter, um Beschädigungen am Produkt zu vermeiden.

Montieren Sie die Kommode gemäß den Abbildungen A-L.

Hinweis: Kontrollieren Sie regelmäßig die Unversehrtheit aller Verbindungsstellen und ziehen Sie regelmäßig sämtliche Schrauben nach.

Kippschutz montieren

Hinweis: Für diesen Arbeitsschritt benötigen Sie eine Bohrmaschine.

⚠️ WARNUNG! LEBENSGEFAHR! Vergewis- sern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Prüfen Sie ggf. mit einem Leitung- sucher, bevor Sie in eine Wand bohren.

⚠ VORSICHT! LEBENS- UND VERLETZUNGSGEFAHR UND GEFAHR DER SACHBESCHÄDIGUNG! Lesen Sie die Bedien- und Sicherheitshinweise Ihrer Bohrmaschine aufmerksam durch.

☐ Prüfen Sie vor der Montage, ob die Wand für das Befestigen des Produkts geeignet ist. Informieren Sie sich gegebenenfalls bei einem Fachmann, was bei der Anbringung zu beachten ist und ob die L-Schraube 21 und der Plastik-Dübel 26 für die Wand geeignet sind. Verwenden Sie geeignetes Befestigungsmaterial für unebene Wände.

Bohren Sie mittels einer Bohrmaschine ein Loch mit dem ø ca. 6 mm in die Wand.

□ Stecken Sie den Plastikdübel 26 hinein und schrauben Sie die L-Schraube 21 hinein (Haken zeigt nach oben).

☐ Haken Sie die Kommode mit der Rückseite in die L-Schraube ein (siehe Abb. L).

- Reinigung und Pflege

■ Verwenden Sie keinesfalls ötzende oder scheuernde Reinigungsmittel. Andernfalls kann es zu Beschädigungen des Produkts kommen.
□ Reinigen Sie das Produkt mit einem trockenen, fusselfreien Tuch.
□ Verwenden Sie bei stärkeren Verschmutzungen ein feuchtes Tuch und ggf. ein mildes Reinigungse- e mittel.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien. Entsorgen Sie diese in den örtlichen Recyclingbehältern.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Produktbezeichnung:

Kinderzimmer-Kommode

Modell-Nr.: Z30613A/Z30613B

Version: 11/2010
