Produkttyp	Kondensatormikrofon mit Kugelförmiger Richtcharakteristik (Kardioid)
Modell	U857AL (Länge 421 mm)
Marke	Audio-Technica
Richtcharakteristik	Kardioid
Frequenzbereich	30 – 20.000 Hz
Tiefenfilter	80 Hz, 18 dB/Oktave (UniSteep®)
Empfindlichkeit (Phantom/Batterie)	-42 dB (7,9 mV) / -43 dB (7,0 mV) bei 1 V/Pa
Impedanz (Phantom/Batterie)	200 Ω / 270 Ω
Max. Schalldruck (Phantom/Batterie)	133 dB / 123 dB SPL bei 1 kHz, 1% Klirrfaktor
Dynamikbereich	109 dB / 99 dB (1 kHz bei Max. SPL)
Signal-Rausch-Abstand	70 dB bei 1 kHz, 1 Pa
Stromversorgung	Phantomspeisung 11–52 V DC (2 mA typ.) oder 1,5-V-AA-Batterie
Batterielebensdauer	ca. 1200 Stunden (Alkaline)
Schalter	Aus, Ein-flach, Ein-Hochpassfilter
Abmessungen (U857AL)	Länge 421 mm, Kopf Ø 12,2 mm
Gewicht (U857AL)	131 g (ohne Kabel und Netzteil)
Gewicht (Netzteil AT8531)	139 g
Ausgang	Symmetrisch, XLRM (3-polig), Pin 2 heiß
Kabel	3 m fest installiert, Ø 3,2 mm, mit TA3F-Stecker
Zubehör im Lieferumfang	AT8531 Netzteil, AT8153 Schaumstoff-Windschutz, Kabel, Batterie
Optionale Kapseln	UE-C (Kardioid, 120°), UE-H (Hyperkardioid, 100°), UE-O (Kugel, 360°), UE-UL (UniLine, 90°)
Gehäusematerial	Metall, schwarz
Garantie	Siehe Herstellerangaben

Häufig gestellte Fragen - U857AL Audio-Technica

Welche Stromversorgungsoptionen hat das Audio-Technica U857AL Mikrofon?

Wie schalte ich den Hochpassfilter (UniSteep®) am U857AL ein?

Welche Richtcharakteristik hat das U857AL?

Kann ich das U857AL direkt an einen Mikrofonständer montieren?

Wie reinige ich das U857AL Mikrofon?

Welche Kapseln sind für das U857AL erhältlich?

Wie lang ist das Kabel des U857AL?

Was bedeutet UniGuard™ RFI-Shielding?

Wie lagere ich das U857AL bei längerem Nichtgebrauch?

Ist das U857AL für Sprachaufnahmen geeignet?

BEDIENUNGSANLEITUNG U857AL Audio-Technica

CARDIOID CONDENSER ADAPTER-MOUNT GOOSECK MICROPHONE

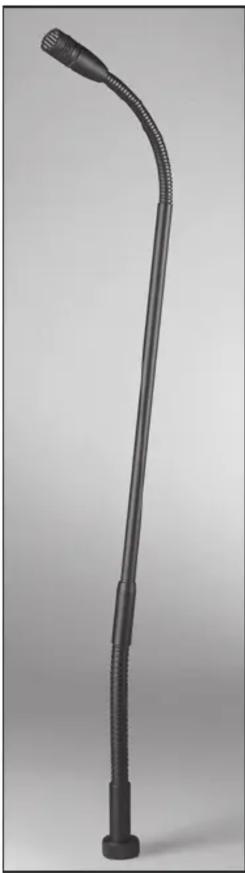

Black adjustable microphone with flanged neck and cap, no visible text or symbols

• Designed for high-quality sound reinforcement, professional recording and broadcasting.
• Superior off-axis rejection for maximum gain before feedback.
• UniGuard™ RFI-shielding technology offers outstanding rejection of radio frequency interference (RFI).
• Easy-to-adjust, rugged, small-dimeter, alternating gooseneck with virtually no “memory” permits quick positioning into desired shape.
• UniSteep ^® filter provides a steep low-frequency attenuation to improve sound pickup without affecting voice quality.
• Accepts interchangeable elements to permit angle of acceptance from 90^ to 360^ .
• Two-stage foam windscreen yields dramatically improved resistance to P-pops and other breath blasts.
• Direct mounts to any 58 "-27 stand, or to included threaded mounting flange.

The U857A stands 305mm from the table or podium, it is also available in a 421mm version as U857AL. The two models are identical in all other respects.

The microphone requires 11V to 52V DC phantom power or a 1.5V AA battery for operation. A battery need not be in place for phantom power operation.

Alkaline batteries are recommended for longest life. Remove the battery during long-term storage.

Output from the power module's XLRM-type connector is low impedance (Lo-Z) balanced. The signal appears across Pins 2 and 3; Pin 1 is ground (shield). Output phase is "Pin 2 hot" - positive acoustic pressure produces positive voltage at Pin 2.

At integral 80 Hz high-pass UniSteep ^® filter provides easy switching from a flat frequency response to a low-end roll-off. The roll-off position reduces the microphone's sensitivity to popping in close vocal use. It also reduces the pickup of low-frequency ambient noise (such as traffic, air-handling systems, etc.), room reverberation and mechanically coupled vibrations.

The microphone features a 3m permanently attached miniature cable. It connects to provided AT8531 power module via a special TA3F-type connector designed to optimize RFI immunity.

Avoid leaving the microphone in the open sun or in areas where temperatures exceed 43^ C for extended periods. Extremely high humidity should also be avoided.

SPECIFICATIONS

ELEMENT	Fixed-charge back plate permanently polarized condenser

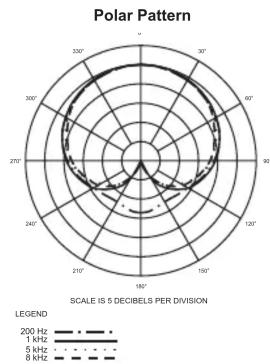

POLAR PATTERN	Cardioid

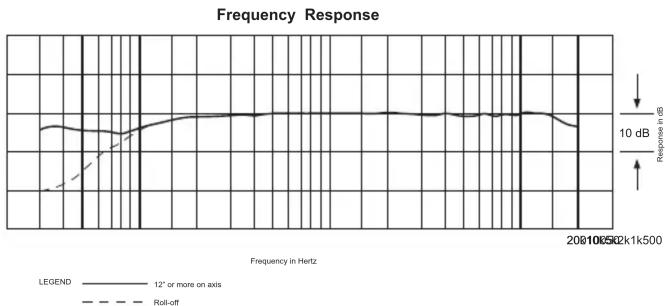

FREQUENCY RESPONSE	30-20,000 Hz
LOW FREQUENCY ROLL-OFF	80 Hz, 18 dB/octave
OPEN CIRCUIT SENSITIVITY (Phantom / Battery)	-42 dB (7.9 mV) re 1V at 1 Pa-43 dB (7.0 mV) re 1V at 1 Pa
IMPEDANCE (Phantom / Battery)	200 ohms / 270 ohms
MAXIMUM INPUT SOUND LEVEL (Phantom / Battery)	133 dB / 123 dB SPL, 1 kHz at 1% T.H.D.
DYNAMIC RANGE (TYPICAL)	109 dB / 99 dB, 1 kHz at Max SPL
SIGNAL-TO-NOISE RATIO	70 dB, 1 kHz at 1 Pa
PHANTOM POWER REQUIREMENTS	11-52V DC, 2 mA typical
BATTERY TYPE	1.5V AA/UM3
BATTERY CURRENT / LIFE	0.4 mA / 1200 hrs typical (alkaline)
SWITCH	Off, on-flat, on-roll-off
WEIGHT U857A	124 g
U857AL	131 g
POWER MODULE	139 g
DIMENSIONS U857A	305 mm - long
U857AL	421 mm - long,
BOTH	12.2 mm - head diameter
POWER MODULE	84 mm(H) x 63 mm(W) x 22 mm (D)
OUTPUT CONNECTOR	Integral 3-pin XLRM-type
CABLE	3m long, 3.2mm diameter, 2-conductor shielded cable with TA3F-type connector
OPTIONAL INTERCHANGEABLE ELEMENTS	UE-C cardioid (120°)UE-H hypercardioid (100°)UE-O omnidirectional (360°)UE-UL UniLineTM (90°)
ACCESSORIES FURNISHED	AT8531 power module; AT8153 two-stage foam windscreen Cable; Battery

Optional Accessories:

AT8601 Desk stand.

AT8614 Desk stand with thru-hole.

AT8506 four-channel 48V phantom power supply (AC powered).

AT8801/EU single-channel 48V phantom power supply (AC powered).

audio-technica®

Machida • Tokyo • Japan

心形指向性 螺帽安装式

专业型鹅颈式会议话筒

Black adjustable microphone with curved neck and flanged base (no text or symbols visible)

• 设计于高质量收音、专业录音、电视广播、会议等高要求的收音应用。
• 良好的隔音设计，在最大增益时仍能避免啸叫声的出现。
• UniGuard™ - 射频干扰(RFI)屏蔽技术，提供杰出的防止射频干扰能力，避免收音时受到如手提电话等的干扰。
• 易于调节、耐用、细小、可反覆摆动而没有“记忆”效果的鹅颈弯曲结构，可快速及随意地把话筒收音头固定在合适的位置。
• UniSteep ^® - 高通滤波器，提供了一个高效能的高通滤波，把低频噪声作出衰减而无损话音的收音质量。
• 更换式的收音头设计，可选配适合的收音头配合实际的应用，收音角度可由 90^ 至 360^ 。
• 附有双层式防风海棉罩，可减低在讲话时收到不雅的喷气声及其他风声的情况出现。
• 螺帽安装设计，可直接把话筒安装在任何 5 / 8 " -27的话筒架或配合螺环附件安装于桌面上。

U857A 全长为305mm，可安装在桌面或话筒架上使用。另外，U857AL 全长为421mm，而两个型号的其他细节均相同。

话筒使用直流11V至52V幻象供电或一枚1.5V AA 3号电池供电操作，当使用幻象供电时，可不用安装电池。

建议使用硷性电池工作，当长期不使用电池时，请把电池取出。

低阻抗的平衡音频输出，音频信号以卡农公头的2号及3号针脚输出，而1号针脚则为地线(屏蔽)连接。输出相位将以正相位电平设于2号针脚上。

内置高质量 UniSteep ^® 高通滤波电路，可轻易由平直的频率响应，开启为于 80 Hz 以下衰减的收音效果，应高通滤波器可减低话筒在近距离讲话收音时的喷气声，并可减低收音环境中低频噪声 (如外间汽车引擎声，空调系统的风声等)，房间中的回声及机械性的震动声。

话筒配置 3m 长的固定式连接线，以防射频干扰的 TA3F 插头连接于 AT8531 供电器上。

把话筒暴露于高温中可能导致输出电平逐渐及永久性减弱，应避免将话筒留在日晒的地方或长时间置于温度超过 43^ 的地方，而极高湿度也应避免。

技术指标

收音头		固定充电背板,静电型电容式

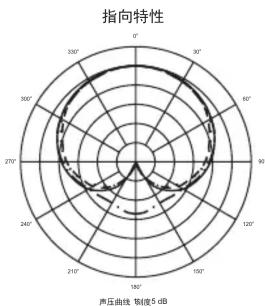

指向特性		心形单指向性

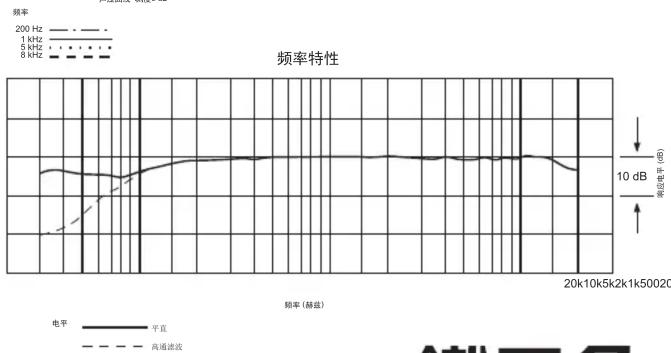

频率响应		30-20,000 Hz
高通滤波		80 Hz, 18 dB/octave
开通灵敏度(幻象供电)(电池)		-42 dB (7.9 mV) 以 1V 于 1 Pa-43 dB (7.0 mV) 以 1V 于 1 Pa
输出阻抗(幻象供电/电池)		200 欧姆 / 270 欧姆
最大承受声压(幻象供电/电池)		133 dB / 123 dB 声压,1 kHz 于 1% T.H.D.
动态范围(典型)		109 dB / 99 dB, 1 kHz 于最高声压
讯噪比		70 dB, 1 kHz 于 1 Pa
幻象供电		直流 11-52V, 耗电 2 mA 典型
电池种类		1.5V AA 3号电池
电池耗电量 / 电池寿命		0.4 mA / 1200 小时(典型硷性电池)
开关		关闭,平直,高通滤波
重量	U857A	124 克
	U857AL	131 克
供电模组		139 克
外形尺寸	U857A	305 mm - 长
	U857AL	421 mm - 长,12.2 mm - 收音头直径84 mm(高)x 63 mm(宽)x 22 mm(厚)
共同为供电模组
输出连接器		内置式3针卡农公头
连接线		3m 长,3.2 mm 直径连接线,2蕊线连屏蔽电线,以TA3F插头连接
可转换收音头		UE-C 心形指向(120°)UE-H 超心形指向(100°)UE-O 全方向性(360°)UE-UL UniLineTM 超指向性(90°)
附属品		AT8531 双供电模组AT8153 双层式防风海棉罩连接线,电池

选择配件：

AT8601 座桌式话筒座。

AT8614 座桌式话筒座 (带导孔)。

AT8506 四通通48V 幻象供电器(交流供电)。

AT8801/EU 单通道48V幻象供电器(交流供电)。
