ATM410 - Mikrofon Audio-Technica - Kostenlose Bedienungsanleitung

Produkttyp	Dynamisches Mikrofon
Marke	Audio-Technica
Modell	ATM410
Richtcharakteristik	Nierencharakteristik (Cardioid)
Frequenzgang	90 - 16.000 Hz
Empfindlichkeit	-55 dB (1,7 mV) re 1V bei 1 Pa
Impedanz	300 Ohm
Gewicht (ohne Kabel und Zubehör)	233 g
Abmessungen	170,0 mm Länge, 53,5 mm Durchmesser
Ausgangsstecker	Integrierter 3-poliger XLRM-Stecker
Mitgeliefertes Zubehör	AT8470 Quiet-Flex-Standklemme (5/8")-27), Adapter 5/8"-27 auf 3/8"-16, Schutztasche
Kapsel	Dynamisch
Magnet	Hi-ENERGY Neodym
Gehäuse	Robuste Ganzmetallkonstruktion
Besonderheiten	Mehrstufiger Grill zum Plosivschutz; Anti-Shock-Aufhängung; goldbeschichtete Kontakte; Quiet-Flex-Stativklemme
Anwendungsbereich	Live-Gesang, Bühne
Ausgangsphase	Pin 2 heiß (positiver Schalldruck erzeugt positive Spannung)
Abschirmung	Pin 1 Masse

Häufig gestellte Fragen - ATM410 Audio-Technica

Wie schließe ich das ATM410 Mikrofon an?

Das Mikrofon hat einen XLRM-Ausgang (3-polig) mit niedriger Impedanz (Lo-Z). Verbinden Sie es mit einem XLR-Kabel mit einem Mischpult oder Audio-Interface. Für hochohmige Eingänge verwenden Sie einen passenden Impedanztransformator (z.B. AT CP8201). Achten Sie auf korrekte Pin-Belegung: Pin 2 heiß, Pin 3 kalt, Pin 1 Masse.

Welche Richtcharakteristik hat das ATM410?

Das ATM410 hat eine Nierencharakteristik (Cardioid). Diese reduziert Schallaufnahmen von der Seite und von hinten und verbessert so die Isolation der Schallquelle und minimiert Rückkopplungen.

Wie kann ich Rückkopplungen vermeiden?

Positionieren Sie Bühnenmonitore 180° hinter dem Mikrofon (auf der Rückseite). Die Nierencharakteristik unterdrückt Schall von hinten und verhindert so unerwünschte Rückkopplungen. Vermeiden Sie außerdem, das Mikrofon direkt auf den Monitor zu richten.

Wie reinige ich das ATM410?

Vermeiden Sie, dass Fremdkörper wie Metallspäne in den Windschutz gelangen. Reinigen Sie die Gitteroberfläche vorsichtig mit einem trockenen, fusselfreien Tuch. Bei hartnäckigen Verschmutzungen kann ein leicht feuchtes Tuch verwendet werden. Achten Sie darauf, dass keine Feuchtigkeit in das Innere gelangt.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind: AT8470 Quiet-Flex-Standklemme (für 5/8"-27 Gewinde), ein Adapter von 5/8"-27 auf 3/8"-16 und eine weiche Schutztasche.

Kann ich das ATM410 auch für Instrumente verwenden?

Obwohl das ATM410 hauptsächlich für Gesang optimiert ist, kann es aufgrund seiner dynamischen Kapsel auch für laute Instrumente wie Gitarrenverstärker oder Schlagzeug eingesetzt werden. Die Nierencharakteristik hilft dabei, Umgebungsgeräusche zu unterdrücken.

Was bedeutet 'Hi-ENERGY Neodym-Magnet'?

Der Neodym-Magnet erhöht die Ausgangsleistung und verbessert das Einschwingverhalten für eine klarere und detailreichere Klangwiedergabe. Dadurch eignet sich das Mikrofon besonders für professionelle Live-Anwendungen.

Wie ist die Ausgangsimpedanz des ATM410?

Die Ausgangsimpedanz beträgt 300 Ohm (niedrige Impedanz). Dies ermöglicht den Anschluss an die meisten Mischpulte und Audio-Interfaces ohne Qualitätsverlust.

Kann ich das Mikrofon mit einem kabellosen System verwenden?

Ja, das Mikrofon hat einen standardmäßigen XLR-Ausgang. Schließen Sie es an einen XLR-zu-Funkadapter oder einen Taschensender mit XLR-Eingang an, um es drahtlos zu nutzen.

Ist das ATM410 unempfindlich gegen Handhabungsgeräusche?

Ja, das Mikrofon verfügt über eine Anti-Shock-Konstruktion und die Quiet-Flex-Standklemme, die Vibrationen und Griffgeräusche effektiv reduzieren. Dies macht es besonders geeignet für den Live-Einsatz.

BEDIENUNGSANLEITUNG ATM410 Audio-Technica

CARDIOID DYNAMIC VOCAL MICROPHONE

Close-up of a black desktop microphone on a stand, showing grille and cable (no text or symbols visible)

• Tailored for smooth, natural vocal reproduction.

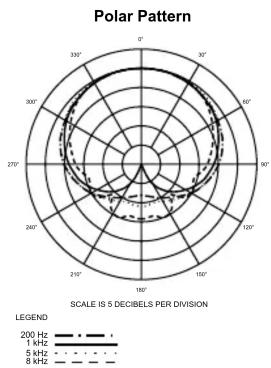

• Cardioid polar pattern reduces pickup of sounds from the sides and rear, improving isolation of desired sound source.
• Durable performance for professional applications.
• Hi-ENERGY ^® neodymium magnet for improved output and transient response.
• Excellent off-axis rejection for minimum feedback.
• Superior anti-shock engineering for low handling noise.
• Multi-stage grille design offers excellent protection against plosives and sibilance without compromising high-frequency clarity.
• Quiet-Flex ^™ stand clamp provides silent, flexible microphone positioning.
• Corrosion-resistant contacts from gold-plated XLRM-type connector.
• Rugged, all-metal design and construction for years of trouble-free use.

Output from the microphone's XLRM-type connector is low impedance (Lo-Z) balanced. The signal appears across Pins 2 and 3; Pin 1 is ground (shield). Output phase is "Pin 2 hot" - positive acoustic pressure produces positive voltage at Pin 2.

To avoid phase cancellation and poor sound, all mic cables must be wired consistently: Pin 1-to-Pin 1, etc. For a high-impedance (Hi-Z) mic input, connect a Lo-Z balanced cable to a Hi-Z matching transformer (A-T CP8201 or equal) at the equipment input.

When using the ATM410 in settings with a stage monitor speaker, the speaker should be located 180^ off axis (at the rear of the microphone). This placement, in conjunction with the microphone's uniform cardioid pickup pattern, will virtually eliminate the possibility of undesired audio feedback.

Take care to keep foreign particles from entering the windscreen. An accumulation of iron or steel filings on the diaphragm, and/or foreign material in the windscreen's mesh surface, can degrade performance.

SPECIFICATIONS

ELEMENT	Dynamic
POLAR PATTERN	Cardioid

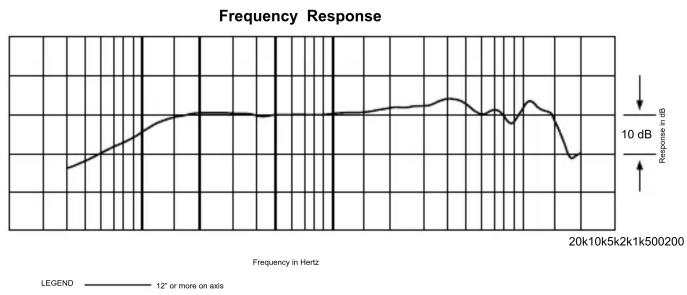

FREQUENCY RESPONSE	90-16,000 Hz
OPEN CIRCUIT SENSITIVITY	-55 dB (1.7 mV) re 1V at 1 Pa
IMPEDANCE	300 ohms
WEIGHT (less cable and accessories)	233 g
DIMENSIONS	170.0 mm - long,53.5 mm - diameter
OUTPUT CONNECTOR	Integral 3-pin XLRM-type
ACCESSORIES FURNISHED	AT8470 Quiet-FlexTM stand clamp for 58 "-27 threaded stand; 58 "-27 to 38 "-16 threaded adapter;Soft protective pouch

audio-technica®

Machida • Tokyo • Japan

CE

FORM No. ATGC-L0030-06-E

心形指向性动圈式话音话筒

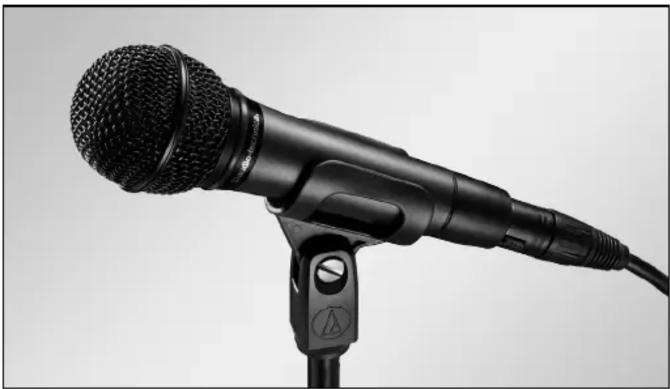

Close-up of a black desktop microphone with attached stand and cable (no visible text or symbols)

• 专为要求自然及柔和的人声话音收音而开发。
• 心形指向性设计，减低旁边及后方的噪声干扰，提高收音目标的隔离度。
• 专业应用性的耐用表现。

- Hi-ENERGY ^® 高能量钕硼磁铁，提供更大输出及音质透明度。

- 出色的防回声特性，适合在舞台上使用。

- 优秀的抗震结构，能有效减低手持噪声。

- 多层音头保护网结构，能加强收录爆破声时的保护，又不会影响高音的收音质量。

- Quiet-Flex™ 话筒夹，提供防震、静音的保护，并可调校话筒位置。

- 抗腐蚀的镀金 XLRM 卡农输出头。

- 全金属结构，坚固、耐用、可长期使用。

话筒的XLRM卡农输出端为低阻抗平衡输出，话筒音频信号最终以卡农公头的2号及3号针脚输出，而1号针脚则为地线(屏蔽)连接。输出相位将以正相位电平设于2号针脚上。

为避免出现相位相互抵消而失真的情况，所有话筒连接时，接线必需以 1-1，2-2，3-3 型式把针脚连接。如连接高阻抗的话筒输入，请配套阻抗匹配变压器 AT8201。

当ATM410话筒及现场监听音箱同时使用时，需要把音箱放置于话筒的 180^ 正后方。在这位置上，由于话筒的心形指向性设计，可减低出现反馈回声的情况。

小心不要把金属碎或铁屑掉进防风罩内，铁屑会吸进收音头磁铁中，或贴在防风罩内，将会影响及减低收音效果。

技术指标

收音头 动圈式

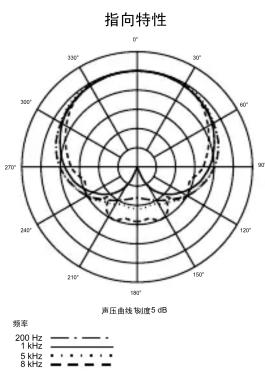

指向特性 心形指向性

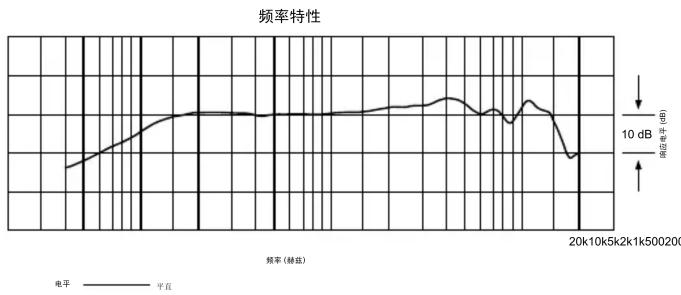

频率响应	90-16,000 Hz
开通灵敏度	-55 dB (1.7 mV) 以 1V 于 1 Pa
输出阻抗	300 欧姆
重量(不带连线与配件)	233 克
外形尺寸	170.0 mm - 长度,53.5 mm - 直径
输出连接器 内置	XLRM-3针卡农公头
附属品	AT8470 Quiet-FlexTM - %"-27接头话筒夹,%"-27至%"-16转接头,保護袋。

audio-technica®

鐵三角

Machida • Tokyo • Japan

CE
