QSW3 - Lautsprecher MB QUART - Kostenlose Bedienungsanleitung

Produkttyp	Auto-Audio-Subwoofer
Modell	QSW3
Marke	MB Quart
Spitzenleistung	500W
RMS-Leistung	250W
Impedanz	4 Ohm (Einzelspule)
Empfindlichkeit	90 dB bei 1W/1m
Frequenzgang	20 Hz - 200 Hz
Tieftönergröße	12 Zoll (30 cm)
Membranmaterial	Polypropylen mit Gummisicke
Einbautiefe	5,5 Zoll (140 mm)
Einbaudurchmesser	11,25 Zoll (286 mm)
Gesamtdurchmesser	12,5 Zoll (318 mm)
Gewicht	5,2 kg (11,5 lbs)
Empfohlenes Gehäusevolumen (geschlossen)	1,25 Kubikfuß (35 L)
Empfohlenes Gehäusevolumen (ventiliert)	2,0 Kubikfuß (57 L)
Abstimmfrequenz (ventiliert)	35 Hz
Schwingspulendurchmesser	2 Zoll (50,8 mm)
Magnetgewicht	80 oz (2,27 kg)
Sicherheitshinweise	Nicht Feuchtigkeit aussetzen; außerhalb der Reichweite von Kindern aufbewahren; ordnungsgemäße Montage sicherstellen, um Verletzungen zu vermeiden
Wartung	Mit einem trockenen Mikrofasertuch reinigen; aggressive Chemikalien vermeiden
Garantie	1 Jahr Herstellergarantie
Teile & Reparierbarkeit	Kontaktieren Sie den MB Quart Support für Ersatzteile; Recone-Kits verfügbar

Häufig gestellte Fragen - QSW3 MB QUART

Wie schließe ich den QSW3 Subwoofer an meinen Verstärker an?

Verwenden Sie einen 4-Ohm-kompatiblen Verstärker. Verbinden Sie den positiven Anschluss des Subwoofers mit dem positiven Ausgang des Verstärkers und den negativen mit negativ. Wenn Sie mehrere Subwoofer verwenden, stellen Sie sicher, dass die Gesamtimpedanz den Spezifikationen des Verstärkers entspricht.

Wie hoch ist die RMS-Leistung des QSW3?

Der QSW3 hat eine RMS-Belastbarkeit von 250 W. Es wird empfohlen, einen Verstärker mit einer RMS-Leistung zwischen 200 W und 300 W zu verwenden, um eine optimale Leistung zu erzielen.

Welche Gehäusegröße benötige ich für den QSW3?

Für eine geschlossene Box verwenden Sie 1,25 Kubikfuß. Für eine ventillierte Box verwenden Sie 2,0 Kubikfuß, abgestimmt auf 35 Hz. Das tatsächliche Volumen kann je nach Fahrzeug und persönlichen Vorlieben leicht variieren.

Kann ich den QSW3 in einem geschlossenen Gehäuse verwenden?

Ja, der QSW3 eignet sich gut für ein geschlossenes Gehäuse. Eine geschlossene Box bietet straffen, präzisen Bass mit einem sanften Abfall. Empfohlenes Volumen ist 1,25 Kubikfuß.

Wie groß ist die Einbautiefe des QSW3?

Die Einbautiefe beträgt 5,5 Zoll (140 mm). Stellen Sie sicher, dass Ihr Gehäuse ausreichend Tiefe hat, um den Subwoofer ohne Behinderung unterzubringen.

Wie reinige ich den QSW3 Subwoofer?

Wischen Sie die Membran und die Sicke vorsichtig mit einem trockenen Mikrofasertuch. Vermeiden Sie die Verwendung von Wasser oder Reinigungsmitteln, da diese die Materialien beschädigen könnten. Halten Sie den Subwoofer von Staub und Feuchtigkeit fern.

Welche Impedanz hat der QSW3?

Der QSW3 hat eine einzelne 4-Ohm-Schwingspule. Achten Sie beim Anschließen an einen Verstärker darauf, dass die Gesamtimpedanz innerhalb des stabilen Bereichs des Verstärkers liegt (z.B. 4 Ohm für einen Subwoofer, 2 Ohm für zwei Subwoofer parallel).

Welchen Kabelquerschnitt sollte ich für den QSW3 verwenden?

Für Strecken bis zu 10 Fuß verwenden Sie 12 AWG Lautsprecherkabel. Für längere Strecken verwenden Sie 10 AWG, um Leistungsverluste zu minimieren. Stellen Sie sicher, dass die Verbindungen fest und sicher sind.

Ist der QSW3 mit meinem werksseitigen Autoradio kompatibel?

Der QSW3 benötigt einen externen Verstärker, da werksseitige Radios normalerweise nicht genug Leistung haben. Verwenden Sie einen Line-Output-Converter (LOC), wenn Ihr Radio keine RCA-Ausgänge hat. Stellen Sie sicher, dass die Eingangsempfindlichkeit des Verstärkers mit der Spannung des Radios übereinstimmt.

Wird der QSW3 mit einem Schutzgitter geliefert?

Der QSW3 wird in der Regel nicht mit einem Gitter geliefert. Um den Subwoofer vor physischen Schäden zu schützen, sollten Sie ein Ersatzgitter kaufen oder ihn an einem Ort montieren, an dem er keinen direkten Stößen ausgesetzt ist.

BEDIENUNGSANLEITUNG QSW3 MB QUART

INSTALLATION GUIDE EINBAUANLEITUNG

QS75 QSW3

EINBAUHINWEISE

Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei auch die Position der Sitze, Nackenstützen und anderer Aufbauten im Innenraum.
2. Montieren Sie die Lautsprecher rechts und links in der selben Anordnung, d.h. sie sollten auf der gleichen Höhe und direkt gegenüber zueinander eingebaut werden. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der gegenüberliegende Lautsprecher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen dem Hochtöner und dem Tiefmitteltöner, Mitteltöner möglichst gering ist.
4. Überprüfen Sie vor dem Bohren von Montagelöchern immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Tank oder andere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
6. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus, andernfalls könnten diese ernsthaft beschädigt werden.
7. Bitte achten Sie beim Anschließen der einzelnen Komponenten stets auf die korrekte Polarität (+ / −) der Anschlüsse.
8. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an die Karosserie des Fahrzeugs an.

GARANTIE

Dieses MB QUART Produkt besitzt eine 3-jährige Herstellergarantie ab Kaufdatum.

Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf. Jeglicher Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwendung, Unfall, falschen Anschluss, ungeeignete Installation, Veränderung der Strichcodekennzeichnung, Naturkatastrophen oder jegliche zweckfremden Eingriffe, Reparatur oder Abänderung außerhalb unseres Werkes oder autorisierter Service-Zentren, sowie alle anderen Handlungen zurückzuführen ist, die unberechtigter, weil inkompetenter Weise vorgenommen wurden, ist von der Garantie ausgeschlossen. Diese Garantie ist auf defekte Teile beschränkt und schließt insbesondere alle zufälligen bzw. eventuellen Folgeschäden aus, die damit einhergehen.

Retournieren Sie das Produkt bei einem Defekt zusammen mit einer Kopie des Kaufbelegs und einer detaillierten Fehlerbeschreibung an Ihren Fachhändler, von dem Sie das Produkt gekauft haben.

TECHNISCHE DATEN QS75

• 7,5 cm (3") Mitteltöner
  • 60 Watt/RMS, 120 Watt/MAX
• Impedanz 4 Ohm
  • Frequenzbereich 400 - 5000 Hz

• Aluminium-Abdeckgitter
• 6dB Bandpass Kabel-Frequenzweiche
- Einbauöffnung 73 mm
- Einbautiefe 41 mm

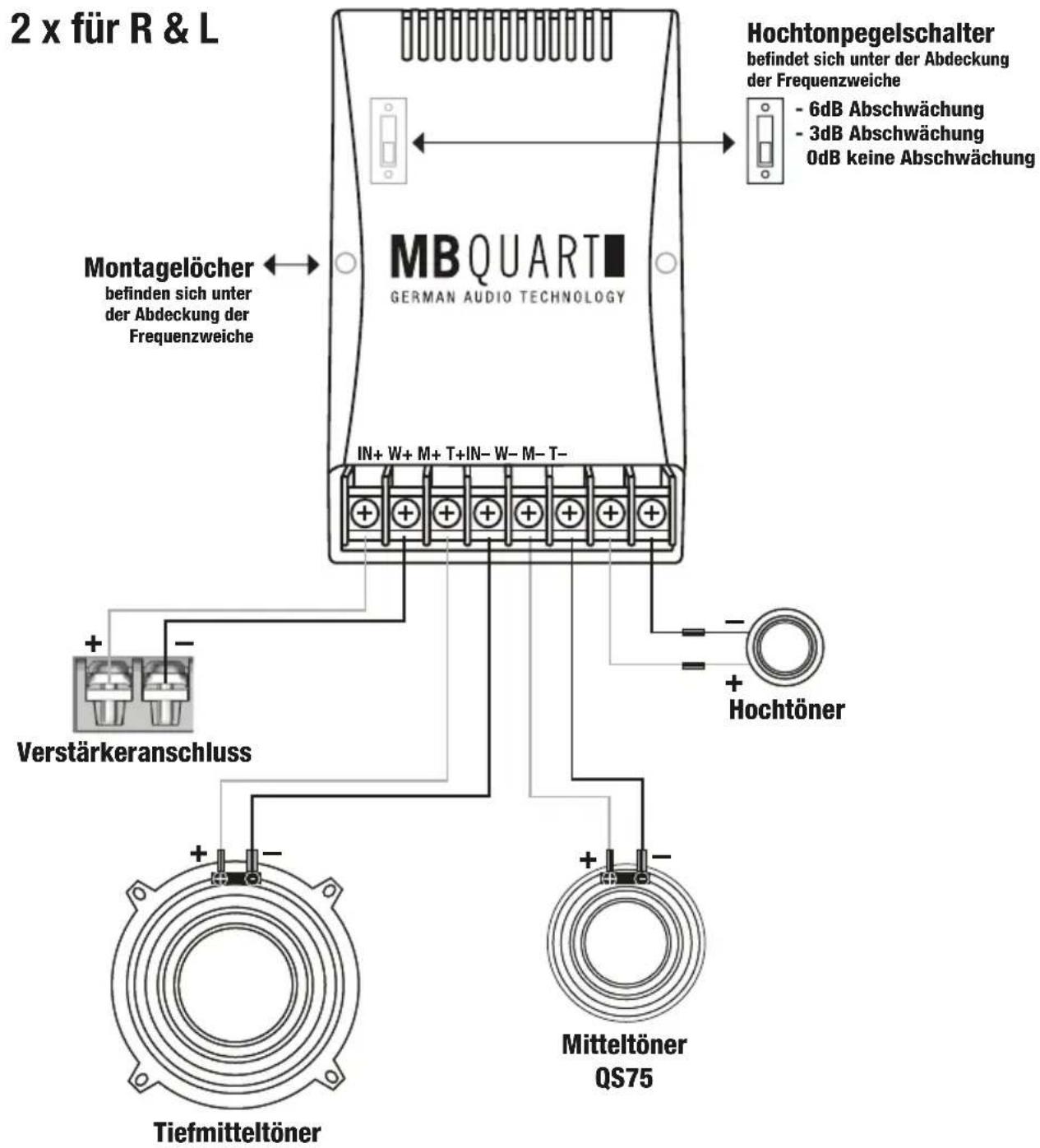

ANSCHLUSSDIAGRAMM QS75

WICHTIG:

Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder −) aller Anschlüsse und Verbindungen. Die Lautsprecher müssen unbedingt mit der beiliegenden Kabelweiche betrieben werden. Falls Sie die Lautsprecher aktiv mit einem Verstärker ansteuern, beachten Sie die empfohlenen Frequenzwerte zur Einstellung der Filter von 500-600 Hz, 12 dB beim Hochpass und 3000 Hz, 12 dB beim Tiefpass.

ANSCHLUSSDIAGRAMM QSW3 MIT QS75

WICHTIG:

Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder −) aller Anschlüsse und Verbindungen. Mittel- und Hochtöner müssen hierbei unbedingt mit der Frequenzweiche QSW3 betrieben werden.

INSTALLATION NOTES
