BEDIENUNGSANLEITUNG QB250 P206 MB QUART

DEU BEDIENUNGSANLEITUNG .....9

QUARTBASS

Bevor Sie mit der Installation beginnen, trennen Sie die Masseklemme (−) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden.

TECHNISCHE DATEN

Subwoofer 25 cm (10")

Ausgangsleistung RMS 250 Watt

Ausgangsleistung Max 500 Watt

Tiefpassfilter....50 - 200 Hz @ 12 dB/Oktave

Phase Shift (Phasendrehung) 0° / 180°

Eingangsempfindlichkeit....6 V - 0.2 V

Auto-Turn-On (Automatische Einschaltfunktion) ...... Audio / DC-Offset / Aus

Betriebsspannung....+12 V (11 - 15 V), Minus an Masse

Gerätesicherung 2 x 10 A

Technische Änderungen und Irrtum vorbehalten.

KOMPATIBILITÄT

Peugeot 206 / 206+ (außer SW/CC, 1998 - 2012)

RECHTLICHER HINWEIS

• MB Quart bzw. die Audio Design GmbH sind in keiner Weise mit der PSA Peugeot Citroën oder einer ihrer
  Tochtergesellschaften oder Partner-Unternehmen verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung.
• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber.
  • Die Kompatibilität mit den angegebenen Fahrzeugtypen entspricht dem Informationsstand vom Dezember 2012.
• Technische Änderungen und Irrtum vorbehalten.

GARANTIE

Dieses MB QUART Produkt besitzt eine 3-jährige Herstellergarantie ab Kaufdatum.

Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf. Jeglicher Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwendung, Unfall, falschen Anschluss, ungeeignete Installation, Veränderung der Strichcodekennzeichnung, Naturkatastrophen oder jegliche zweckfremden Eingriffe, Reparatur oder Abänderung außerhalb unseres Werkes oder autorisierter Service-Zentren, sowie alle anderen Handlungen zurückzuführen ist, die unberechtigter, weil inkompetenter Weise vorgenommen wurden, ist von der Garantie ausgeschlossen. Diese Garantie ist auf defekte Teile beschränkt und schließt insbesondere alle zufälligen bzw. eventuellen Folgeschäden aus, die damit einhergehen.

Retournieren Sie das Produkt bei einem Defekt zusammen mit einer Kopie des Kaufbelegs und einer detaillierten Fehlerbeschreibung an Ihren Fachhändler, von dem Sie das Produkt gekauft haben.

KUNDENSERVICE

In der Regel ist die Montage und Installation des Soundsystems von einem geschultem und technisch versierten Spezialisten vorzunehmen. Sollten Sie sich dennoch für eine Selbstmontage entscheiden, wenden Sie sich bei Problemen an Ihren Fachhändler oder an die Serviceabteilung von Audio Design unter Tel. [phone] - 94 65 93 oder per E-Mail an [e-mail]

ANSCHLÜSSE

STROMVERSORgUNg UND EINSCHALTLEITUNg

Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss (2) des Stromanschlusssteckers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben. Verwenden Sie für den Strom- und Masseanschluss ein Kabel mit einem Querschnitt von min. 10 mm ^3 . Geeignete Anschluss-Sets erhalten Sie im Fachhandel.

Der +12 V-Anschluss (2) des Steckers muss nun mit einem ausreichend dimensionierten Stromkabel mit integrierter Sicherung mit dem Pluspol der Fahrzeug-Batterie verbunden werden. Die externe Sicherung sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Lautsprecher-Anschlüsse ein.

Schließen Sie nun die Einschaltleitung (Remote) des Steuergeräts bzw. Autoradios an den mittleren Anschluss (3) des Stromanschlusssteckers an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5 mm ausreichend.

AUTOMATISCHE EINSCHALTFUNKTION

Mit Auto-Turn-On (Automatische Einschaltfunktion) erkennt der Verstärker an den Audioeingängen (AUDIO INPUT, 4 ) einen Spannungsantieg, wenn das Steuergeräte angeschaltet wird und schaltet sich automatisch mit ein. Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker ab. Der Anschluss für die Einschaltleitung (Remote, 3 ) ist in diesem Falle ohne Funktion und muss nicht belegt werden, wenn der Schalter (AUTO TURN ON, 5) auf DC-OFFSET oder AUDIO steht.

DC-OFFSET ist der bessere Modus und funktioniert prinzipiell mit 90% aller Steuergeräten, da diese "High Power"-Ausgänge besitzen. Nur einige wenige älteren Autoradios funktionieren nur mit dem Modus „AUDIO“.

gERäTESICHERUNg

Gerätesicherung mit 2 x 10A (6). Ist diese defekt bitte mit einer gleichwertigen Sicherung ersetzen.

ANSCHLÜSSE

SCHUTZSCHALTUNg

Die LED (7) leuchtet blau auf, wenn das Gerät betriebsbereit ist und leuchtet rot auf, wenn das Gerät überhitzt ist. Wenn dies eintritt, schaltet die integrierte Schutzschaltung das Gerät automatisch aus und sollte nach dem Abkühlen wieder funktionieren.

AUDIOSIgNALKAbEL

Verbinden Sie die Audio-Signalkabel von den Cinch-Ausgänge aus dem Steuergerät mit den Cinch-Eingängen des mitgelieferten Kabelsteckers. Stecken Sie dann den Stecker in die Buchse AUDIO INPUT (4). Wenn Sie die Cinch-Vorverstärker-Ausgänge (Niedrigpegel) von Ihrem Steuergerät verwenden, stellen Sie den Schalter INPUT LEVEL auf Position LOW (8).

Unter AUDIO INPUT (4) können auch Lautsprecherkabel (Hochpegel) zur Ansteuerung des Verstärkers angeschlossen werden, wenn Ihr Steuergerät nicht mit Cinch-Vorverstärker-Ausgängen ausgestattet. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabel bis zum Einbauort des Verstärkers. Trennen Sie dafür die beiden Cinchstecker ab und verbinden Sie das passende Lautsprecherkabel direkt mit den Anschlüssen wie unter (4) beschrieben.

ACHTUNg: Entfernen Sie den Anschlussstecker am Gerät (4) bevor Sie die Stecker abschneiden.

BEDIENELEMENTE

EINGANGSEMPFINDLICHKEIT

Die Eingangsempfindlichkeit kann an jedes Steuergerät angepasst werden. Stellen Sie die Lautstärke des Steuergeräts zunächst auf einen mittleren Pegel ein und stellen Sie dann die Eingangspegelregler (INPUT LEVEL, 9) am Verstärker so ein, dass sich eine mittlere, durchschnittliche Lautstärke ergibt. Hierbei sind in der Regel genügend Leistungsreserven bei optimalem Signalrauschabstand vorhanden.

REGELBARER TIEFPASSFILTER

Stellen Sie am Regler (LOW PASS, 10) die gewünschte Trennfrequenz ein. Somit werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leistungsfähiger.

REGELBARER BASS-BOOST

Mit dem Bass Boost Regler (11) können Sie die gewünschte Anhebung des Basspegels einstellen. Der Regelbereich liegt zwischen 0 dB und 12 dB. Achtung: Benutzen Sie die Bassanhebung mit Bedacht.

PHASEN-SCHALTER

Mit dem Phasen-Schalter (12) kann die Phase des Subwoofer-Audiosignals gedreht werden (0° oder 180°), um dieses falls nötig an die restlichen Lautsprecher des Sound-Systems anpassen zu können.

KABELBASSFERNBEDIENUNG

Remote-Anschluss (13) für die beiliegende Kabelbassferbedienung. Wird diese benutzt, ersetzt die Kabelbassferbedienung die Funktion des Reglers GAIN (9), welcher dann ohne Funktion ist.

INSTALLATION

Die vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Soundsystems. Beachten Sie dazu die folgenden Hinweise:

• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig.
- Behandeln Sie bitte alle Teile des Soundsystems und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
- Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten.
- Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine serienmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder ähnliches beschädigt werden.
- Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die Elektronik beschädigt werden.
- Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

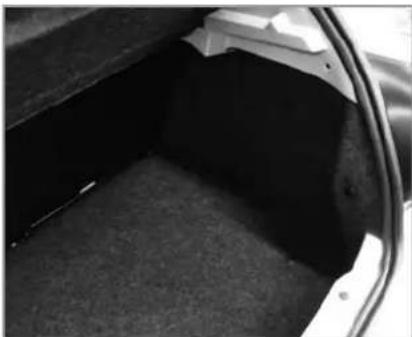

SCHRITT 1:

Räumen Sie den rechten Stauraum im Kofferraum frei.

SCHRITT 2:

Kleben Sie einen Streifen des beiliegenden Klettbandklebebands an diese Stelle im Kofferraum.

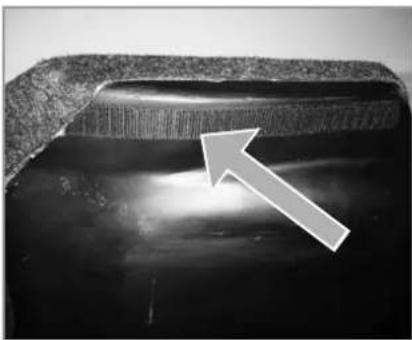

SCHRITT 3:

Kleben Sie den anderen Streifen des beiliegenden Klettbandklebebands an diese Stelle am Subwoofer-Gehäuse.

SCHRITT 4:

Entfernen Sie die Sicherheitsfolie des Klettklebebandstreifens am Subwoofergehäuse.

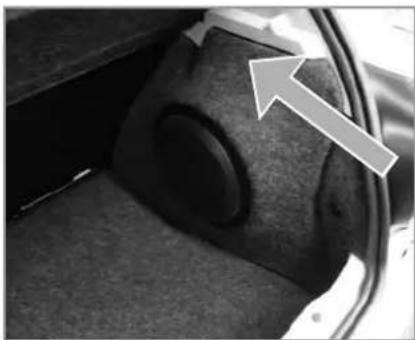

SCHRITT 5:

Pressen Sie das Subwoofergehäuse kräftig im rechten Stauraum an die Innenwand, so dass die beiden Klettbandklebebandstreifen fest verbunden sind.

FEHLERBEHEBUNG

Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung:

Verfahren 1:

Das Gerät auf ordnungsgemäße Anschlüsse überprüfen.

Prüfen Sie, ob die LED (7) blau aufleuchtet. Leuchtet die LED blau auf, bei Schritt 3 weitermachen, falls nicht, hier weitermachen.

1. Die Sicherungen am Gerät oder die externe Sicherung überprüfen und nach Bedarf ersetzen.

2. Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.

Stellen Sie sicher, dass Sie nach der Installation den Masseanschluss wieder an die Batterie angeschlossen haben.

1. Überprüfen Sie, ob am +12V Anschluss und der Einschaltleitung 11 bis 15 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Gerät, Steuergerät (Autoradio) und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrechterhält.

Verfahren 2:

Die LED (7) leuchtet rot auf.

1. Leuchtet die LED rot aufgrund Überhitzung auf, kann dies ein Zeichen dafür sein, dass das Gerät auf sehr hoher Leistung gefahren wird, ohne dass ein adäquater Luftstrom um das Gerät herum vorhanden ist. Dann sollten Sie das System ausschalten und das Gerät abkühlen lassen. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrechterhält. Sollte keiner dieser Schritte Abhilfe schaffen, ist das Gerät möglicherweise defekt.

Verfahren 3:

Das Gerät auf Audioleistung überprüfen.

1. Gewährleisten Sie, dass gute RCA/Cinch-Eingangsanschlüsse am Steuergerät (Autoradio) und Gerät anliegen. Die gesamte Länge der Kabel auf Knicke, Spleiße usw. überprüfen. Die RCA/Cinch-Eingänge bei eingeschaltetem Stereosystem auf Wechselspannung überprüfen. Nach Bedarf reparieren bzw. ersetzen.

2. Schließen Sie eine andere Audioquelle für Testzwecke an die Eingänge von LINE INPUT.

3. Bei Verwendung von Hochpegelanschlüssen (Lautsprecherkabel), prüfen Sie bitte die Polarität.

Verfahren 4:

Prüfen ob beim Anstellen des Geräts ein Knacken auftritt.

1. Das Eingangssignal zum Gerät entfernen und das Gerät ein- und ausschalten.

2. Ist das Geräusch eliminiert, die Einschaltleitung des Geräts mit einem Verzögerungseinschaltmodul am Steuererät anschließen.

ODER

1. Eine andere +12 V Quelle für die Einschaltleitung des Geräts (z.B. direkt an der Batterie, nur für Testzwecke) verwenden.

2. Falls das Geräusch dann elimiert ist, ein Relais zur Isolierung des Geräts von Anschaltgeräuschen verwenden.

3. Schließen Sie keinesfalls die Einschaltleitung dauerhaft an der Batterie an, dies könnte die Batterie entladen.

Verfahren 5:

Das Gerät auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA/Cinch-, Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER

1. Schließen Sie eine andere Audioquelle für Testzwecke an die Eingänge von LINE INPUT.

ODER

1. Alle elektrischen Komponenten zwischen dem Steuergerät (Autoradio) und dem Gerät umgehen. Das Steuergerät direkt am Signaleingang des Geräts anschließen. Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Geräuschs.

ODER

1. Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prüfen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist.

ODER

1. Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prüfen lassen. Die ordnungsgemäße Funktion des elektrischen Systems am Fahrzeug prüfen, und zwar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spannungsreglers usw.
