Produkttyp	Koaxial-Lautsprecher für Kfz
Modell	GTS62
Marke	Crunch
Durchmesser	6,5 Zoll (ca. 165 mm)
Einbautiefe	ca. 64 mm
Einbauöffnung	ca. 140 mm Durchmesser
Impedanz	4 Ohm
Belastbarkeit (RMS)	ca. 75 Watt
Belastbarkeit (Spitze)	ca. 150 Watt
Empfindlichkeit	ca. 90 dB
Frequenzgang	60 Hz - 20 kHz
Farben	Schwarz
Einbauort	Vorder- oder Rückseite, Türen, Ablagen
Anschluss	Kabelschuhe, Polarität beachten
Besondere Merkmale	Hochtonabschwächung umschaltbar (optional -3 dB)
Lieferumfang	2 Lautsprecher, Installationszubehör, evtl. Frequenzweichen
Garantie	2 Jahre Herstellergarantie
Wartung	Keine besondere Wartung erforderlich; vor Feuchtigkeit schützen
Reinigung	Staub mit trockenem Tuch entfernen; keine Reinigungsmittel verwenden
Sicherheitshinweise	Kein Anschluss an Fahrzeugmasse; korrekte Polarität; Einbau an zugänglichen Stellen
Reparierbarkeit	Defekte Geräte an den Händler retournieren; keine eigenmächtigen Reparaturen

Häufig gestellte Fragen - GTS62 Crunch

Wie installiere ich die Crunch GTS62 Lautsprecher am besten?

Welche Polarität muss ich beim Anschluss beachten?

Darf ich die Lautsprecher an die Fahrzeugmasse anschließen?

Wie kann ich die Hochtonabschwächung einstellen?

Was mache ich, wenn ein Lautsprecher defekt ist?

Wie reinige ich die Lautsprecher?

Warum sollte ich die Lautsprecher auf gleicher Höhe montieren?

Kann ich die Lautsprecher auch in die Tür einbauen?

Welche Garantie habe ich auf das Produkt?

Was ist beim Bohren von Montagelöchern zu beachten?

BEDIENUNGSANLEITUNG GTS62 Crunch

Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei auch die Position der Sitze, Nackenstützen und anderer Aufbauten im Innenraum.
2. Montieren Sie die Lautsprecher rechts und links in der selben Anordnung, d.h. sie sollten auf der gleichen Höhe und direkt gegenüber zueinander eingebaut werden. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der gegenüberliegende Lautsprecher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen dem Hochtöner und dem Mitteltöner möglichst gering ist.
4. Überprüfen Sie vor dem Bohren von Montagelöchern immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Tank oder andere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
6. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus, andernfalls könnten diese ernsthaft beschädigt werden.
7. Bitte achten Sie beim Anschließen der einzelnen Komponenten stets auf die korrekte Polarität (+ / -) der Anschlüsse.
8. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an die Karosserie des Fahrzeugs an.

GARANTIE

Dieses Crunch Produkt besitzt eine 2-jährige Herstellergarantie ab Kaufdatum.

Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf. Jeglicher Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwendung, Unfall, falschen Anschluss, ungeeignete Installation, Veränderung der Strichcodekennzeichnung, Naturkatastrophen oder jegliche zweckfremden Eingriffe, Reparatur oder Abänderung außerhalb unseres Werkes oder autorisierter Service-Zentren, sowie alle anderen Handlungen zurückzuführen ist, die unberechtigter, weil inkompetenter Weise vorgenommen wurden, ist von der Garantie ausgeschlossen. Diese Garantie ist auf defekte Teile beschränkt und schließt insbesondere alle zufälligen bzw. eventuellen Folgeschäden aus, die damit einhergehen.

Retournieren Sie das Produkt bei einem Defekt zusammen mit einer Kopie des Kaufbelegs und einer detaillierten Fehlerbeschreibung an Ihren Fachhändler, von dem Sie das Produkt gekauft haben.

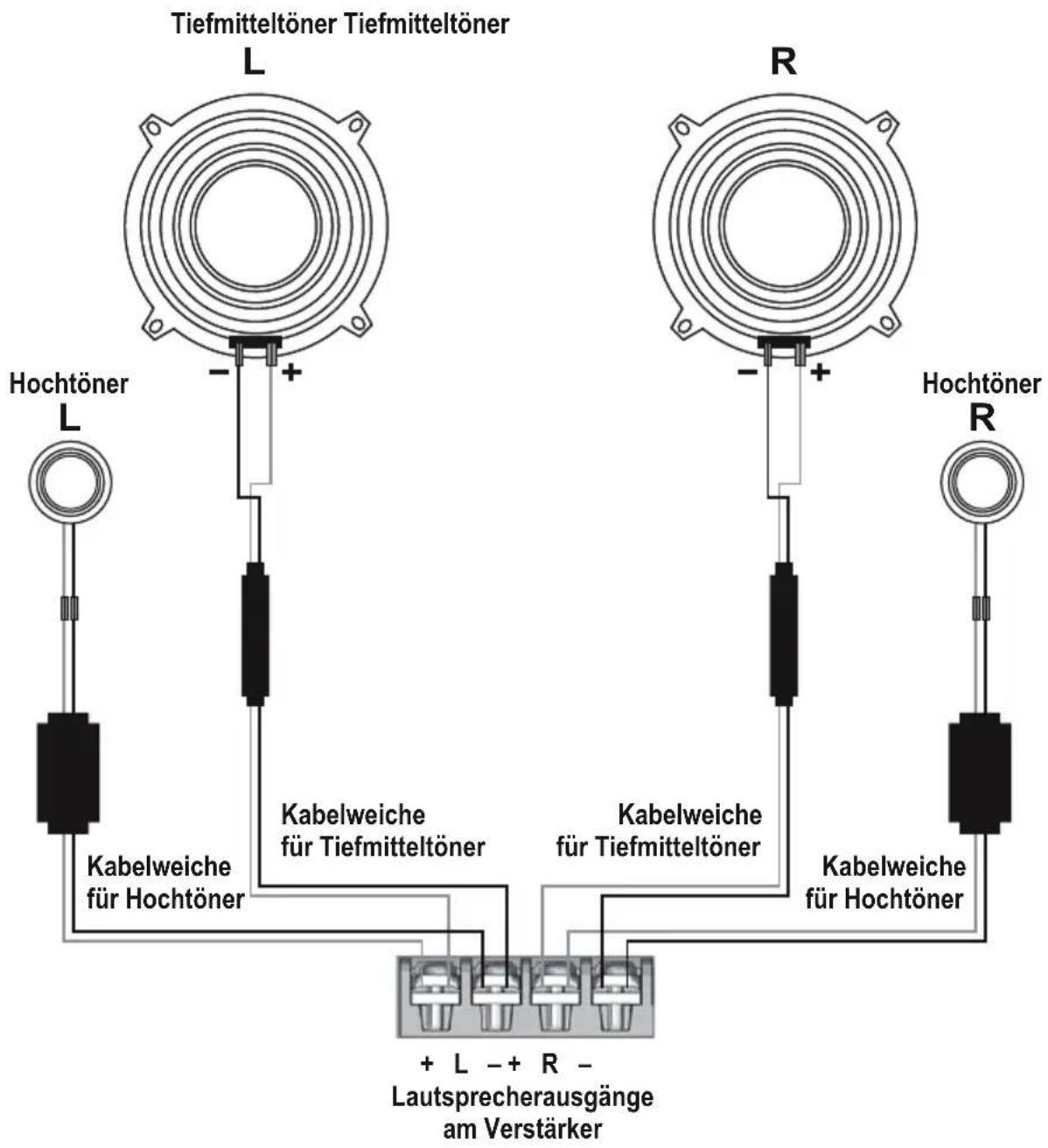

ANSCHLUSS GTS5.2C, GTS6.2C

WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.

HOCHTONABSCHWÄCHUNG GTS5.2C, GTS6.2C

Optional: Durchtrennen Sie an der Hochtöner-Kabelweiche die Kabelschlaufe für eine Hochtonabschwächung von – 3dB.

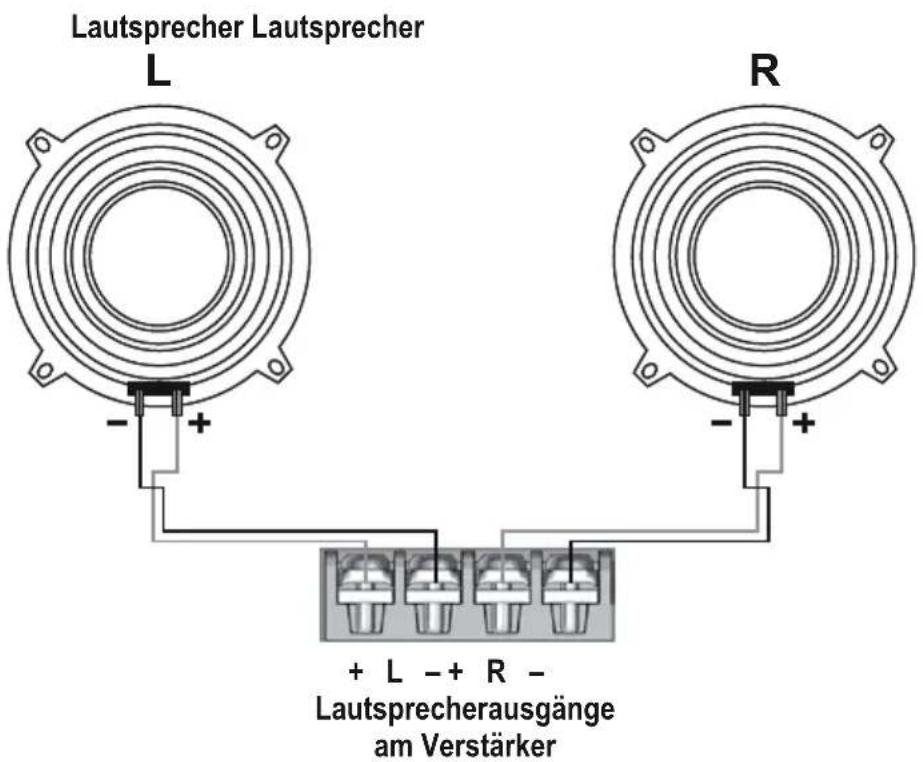

ANSCHLUSS GTS42, GTS52, GTS62, GTS6.2W

WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder −) aller Anschlüsse und Verbindungen.
