DSX4.2E - Lautsprecher Crunch - Kostenlose Bedienungsanleitung

Marke	Crunch
Modell	DSX4.2E
Kategorie	Lautsprecher
Produkttyp	2-Wege-Komponenten-Lautsprechersystem
Komponenten	2x Tiefmitteltöner, 2x Hochtöner, 2x Frequenzweiche
Hochtöner-Montage	Standardgehäuse oder Aufbaugehäuse
Hochtonabschwächung	Optional -3 dB durch Durchtrennen der Drähte
Anschluss	Frequenzweichen an Verstärkerausgänge, Lautsprecher an Weichen
Einbauorte	Türpanel, Heckablage
Montagehinweise	Symmetrische Anordnung, Hindernisse vermeiden
Sicherheitshinweise	Vor Bohren Leitungen und Tank prüfen
Abdichtung	Lücken zwischen Lautsprecherkorb und Montagefläche abdichten
Bedienungsanleitung	Deutsch, 8 Seiten, PDF
Verfügbarkeit	Kostenloser Download auf notice-facile.com

Häufig gestellte Fragen - DSX4.2E Crunch

Wie schließe ich die Lautsprecher an den Verstärker an?

Verbinden Sie die Frequenzweichen mit den Lautsprecherausgängen des Verstärkers (L+ L- R+ R-). Schließen Sie dann die Tiefmitteltöner und Hochtöner an die entsprechenden Anschlüsse der Weichen an. Achten Sie auf korrekte Polung.

Kann ich die Hochtöner auch ohne Gehäuse montieren?

Ja, die Hochtöner können wahlweise mit dem mitgelieferten Standardgehäuse (Einbau) oder einem Aufbaugehäuse montiert werden.

Was bewirkt die optionale -3 dB Abschwächung?

Durch Durchtrennen der beiden Drähte für die Hochtonabschwächung wird der Hochtonpegel um 3 dB reduziert. Dies kann bei zu hellen Höhen oder zur Anpassung an die Fahrzeugakustik sinnvoll sein.

Welche Kabelquerschnitte sollte ich verwenden?

Für die Verbindung von Verstärker zu Frequenzweiche wird ein Kabelquerschnitt von mindestens 1,5 mm² empfohlen. Für die Lautsprecher selbst reichen 0,75 mm².

Wie dämme ich die Lautsprecher ein, um Klappergeräusche zu vermeiden?

Achten Sie darauf, dass der Lautsprecherkorb fest in der Öffnung sitzt. Verwenden Sie Dämmmaterial, um Lücken zwischen Korb und Montagefläche zu schließen. Befestigungsschrauben nicht überdrehen.

Sind diese Lautsprecher für den Einbau in Türen geeignet?

Ja, sie sind für den Einbau in Türpanel oder Heckablage vorgesehen. Achten Sie darauf, dass keine Kabelbäume, Fensterheber oder der Benzintank beschädigt werden.

Welche Impedanz haben die Lautsprecher?

Die Impedanz beträgt typischerweise 4 Ohm. Bitte überprüfen Sie die genauen Angaben im beiliegenden Datenblatt.

Wie viel Watt Verstärkerleistung wird empfohlen?

Die Lautsprecher haben eine RMS-Belastbarkeit von etwa 50 Watt. Ein Verstärker mit 30-80 Watt RMS pro Kanal ist ideal.

Kann ich die Lautsprecher auch ohne Frequenzweiche betreiben?

Nein, die Frequenzweichen sind notwendig, um die Frequenzen korrekt auf Tiefmitteltöner und Hochtöner aufzuteilen. Ohne Weichen kann es zu Beschädigungen kommen.

Wie wichtig ist die symmetrische Montage?

Sehr wichtig. Montieren Sie die Lautsprecher auf beiden Seiten in gleicher Höhe und Entfernung, um eine ausgewogene Stereobühne zu erhalten. Abweichungen führen zu Klangverzerrungen.

BEDIENUNGSANLEITUNG DSX4.2E Crunch

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

MONTAGE DER HOCHTÖNER

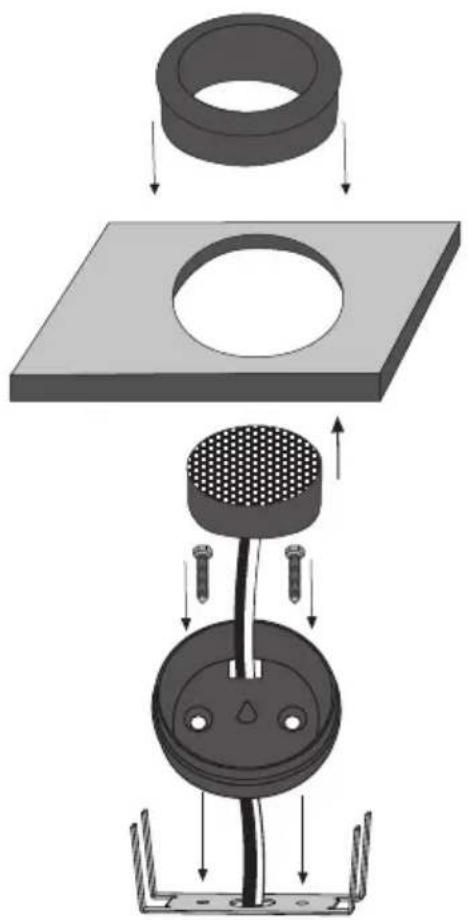

A.) Einbau mit Standardgehäuse

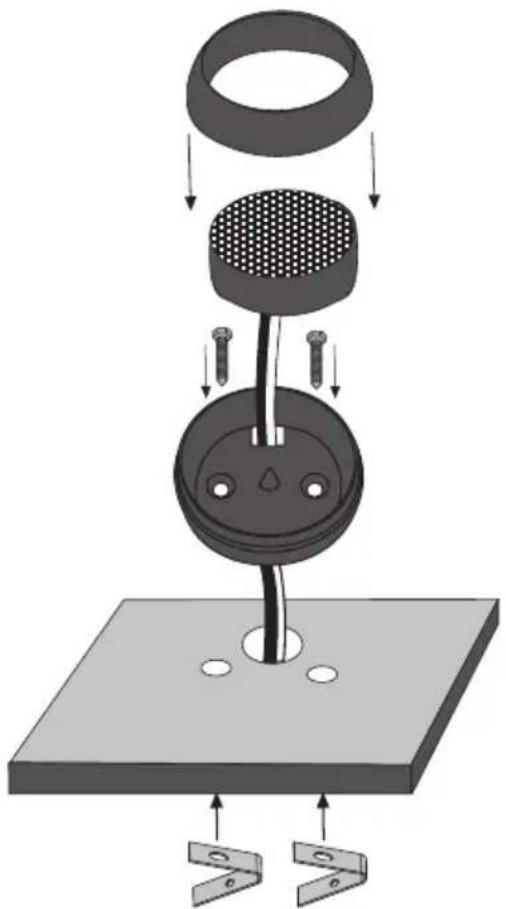

B.) Einbau mit Aufbaugehäuse

ANSCHLUSS DER TIEFMITTELTÖNER

Schließen Sie die Tiefmitteltöner an die entsprechenden Anschlüsse der Kabelweichen an.

ANSCHLUSS DER HOCHTÖNER

Schließen Sie die Hochtöner an die entsprechenden Anschlüsse der Kabelweichen an.

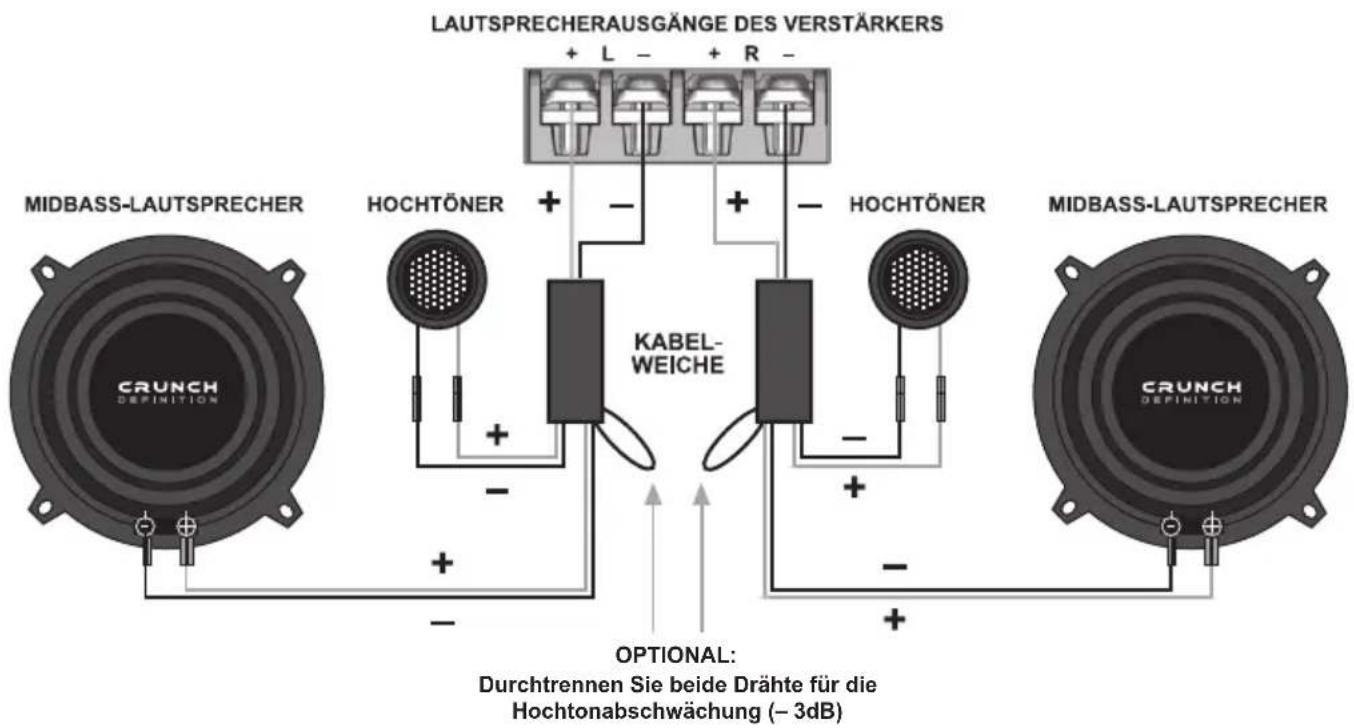

ANSCHLUSS DER KABELWEICHEN

Verbinden Sie die Kabelweichen mit den entsprechenden Lautsprecherausgängen des Verstärkers.
