Produkttyp	Auto-Lautsprecher (2-Wege-System)
Marke	Crunch
Modell	DSX5.2E
Kategorie	Lautsprecher
Lautsprechertyp	Hochtöner und Tiefmitteltöner
Durchmesser Tiefmitteltöner	5,25 Zoll (ca. 13,3 cm)
Durchmesser Hochtöner	1 Zoll (ca. 2,5 cm)
Frequenzweiche	Extern, getrennt für Hoch- und Tiefmitteltöner
Hochtonabschwächung	Optional um -3 dB durch Durchtrennen eines Drahtes
Impedanz	4 Ohm (typisch)
Empfindlichkeit	90 dB (typisch)
Frequenzbereich	50 Hz - 20 kHz (typisch)
Belastbarkeit (RMS)	50 W (typisch)
Belastbarkeit (Spitze)	100 W (typisch)
Einbauort	Tür, Heckablage
Montageempfehlung	Symmetrische Anordnung auf gleicher Höhe
Reinigung	Mit trockenem, weichem Tuch
Sicherheitshinweise	Vor Bohren Kabel und Tank prüfen
Lieferumfang	2 Tiefmitteltöner, 2 Hochtöner, 2 Frequenzweichen, Montagezubehör
Sprache der Anleitung	Deutsch
Seitenanzahl	8
Hersteller	Crunch

Häufig gestellte Fragen - DSX5.2E Crunch

Wie installiere ich die Hochtöner?

Die Hochtöner können entweder mit dem Standardgehäuse oder dem Aufbaugehäuse montiert werden. Details finden Sie in der Anleitung.

Wie schließe ich die Lautsprecher an?

Schließen Sie die Tiefmitteltöner und Hochtöner an die entsprechenden Frequenzweichen an. Verbinden Sie dann die Lautsprecherausgänge Ihres Verstärkers mit den Frequenzweichen. Achten Sie auf die Polarität (+/-).

Was bedeutet die Hochtonabschwächung?

Durch Durchtrennen des markierten Drahtes an der Hochton-Frequenzweiche wird der Hochton um 3 dB abgeschwächt. Dies kann bei zu hellen Höhen nützlich sein.

Wo sollte ich die Lautsprecher montieren?

Wählen Sie eine Position, bei der das Signal ohne Hindernisse im Fahrgastraum verteilt wird. Montieren Sie die Lautsprecher links und rechts symmetrisch und vermeiden Sie Höhenunterschiede.

Kann ich die Lautsprecher in die Tür einbauen?

Ja, der Einbau in die Tür ist möglich. Achten Sie darauf, dass Fensterheber, Kabel und Benzintank nicht beschädigt werden. Überprüfen Sie vor dem Bohren die Rückseite der Montagefläche.

Benötige ich einen Verstärker?

Ja, das Lautsprechersystem ist passiv und benötigt einen externen Verstärker mit entsprechender Leistung (empfohlen: 50 W RMS pro Kanal).

Wie reinige ich die Lautsprecher?

Reinigen Sie die Lautsprecher mit einem trockenen, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese die Oberfläche beschädigen könnten.

Welche Kabelstärke wird empfohlen?

Für die Verbindung zum Verstärker wird ein Lautsprecherkabel mit 1,5 mm² bis 2,5 mm² empfohlen. Achten Sie auf gute Kontakte.

Ist das System mit meinem Autoradio kompatibel?

Das System ist für den Anschluss an einen externen Verstärker ausgelegt und nicht direkt an ein Autoradio ohne Vorverstärkerausgänge. Prüfen Sie die Kompatibilität Ihres Radios.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung (8 Seiten, Deutsch) kann kostenlos auf notice-facile.com als PDF heruntergeladen werden.

BEDIENUNGSANLEITUNG DSX5.2E Crunch

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

MONTAGE DER HOCHTÖNER

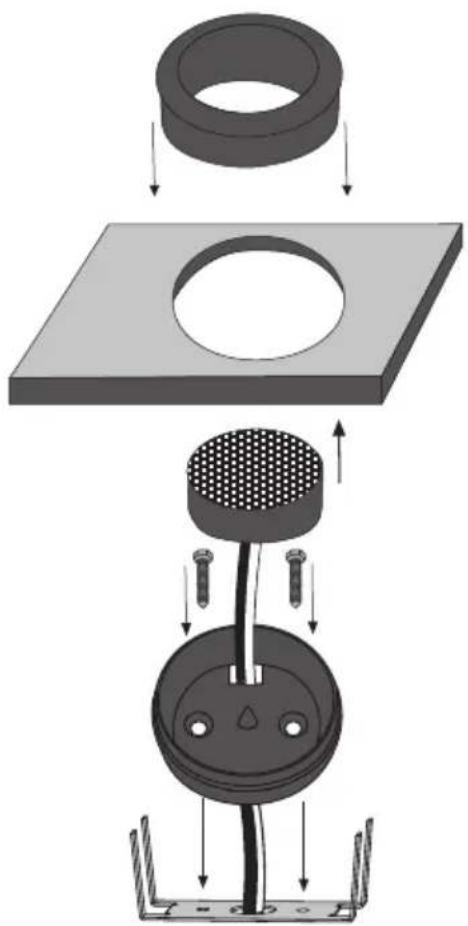

A.) Einbau mit Standardgehäuse

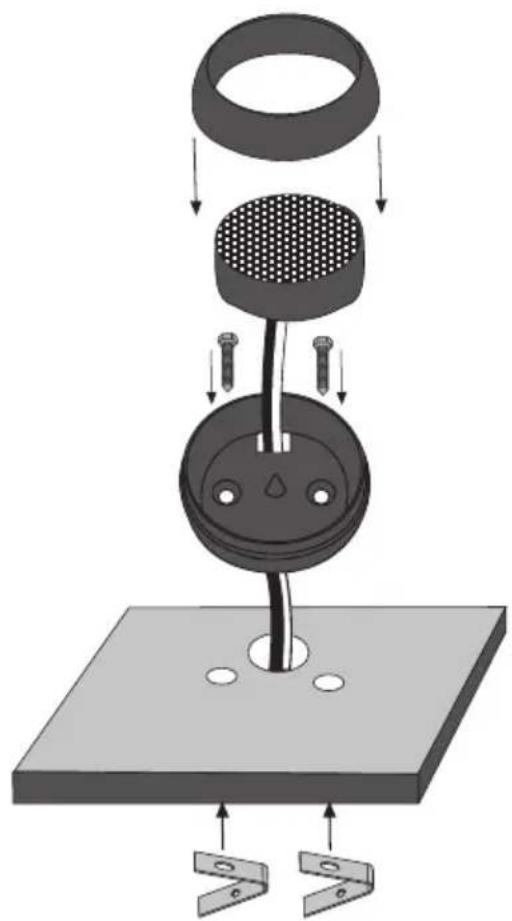

B.) Einbau mit Aufbaugehäuse

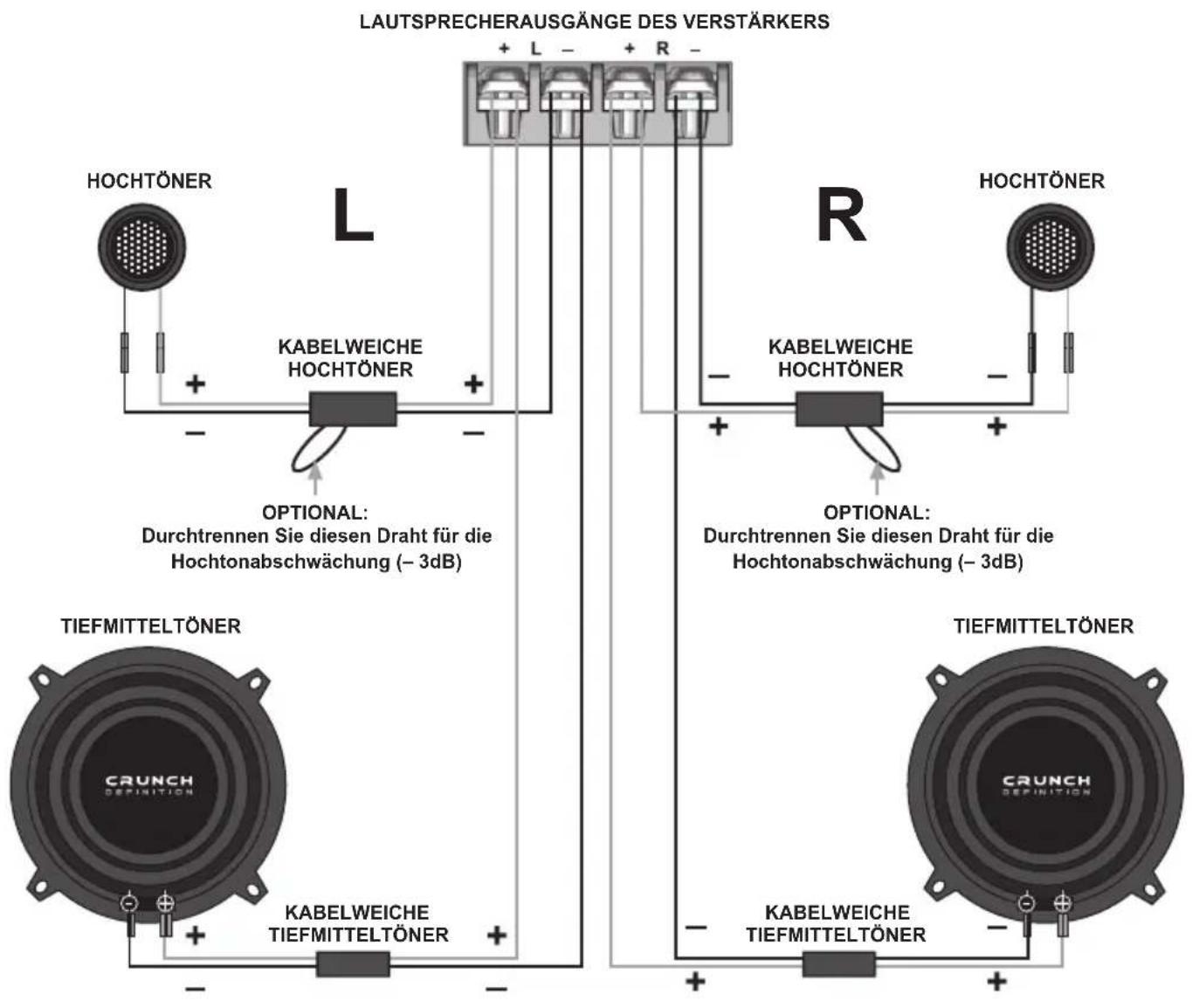

ANSCHLUSS DER TIEFMITTELTÖNER

Schließen Sie die Tiefmitteltöner an die entsprechenden Anschlüsse der Tieftöner-Kabelweichen an. Dann schließen Sie die Lautsprecherausgänge Ihres Verstärkers an die entsprechenden Anschlüsse der Tieftöner-Kabelweichen an.

ANSCHLUSS DER HOCHTÖNER

Schließen Sie die Hochtöner an die entsprechenden Anschlüsse der Hochtöner-Kabelweichen an. Dann schließen Sie die Lautsprecherausgänge Ihres Verstärkers an die entsprechenden Anschlüsse der Hochtöner-Kabelweichen an.
