GTi5.2E - Lautsprecher Crunch - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher-Set (Komponentensystem)
Marke	Crunch
Modell	GTi5.2E
Typ	2-Wege-Komponentenlautsprecher
Nennbelastbarkeit (RMS)	90 Watt
Spitzenbelastbarkeit	160 Watt
Impedanz	4 Ohm
Frequenzgang	45 Hz - 20 kHz
Tiefmitteltöner-Durchmesser	13 cm (5,25 Zoll)
Hochtöner	25 mm Kalotte
Einbautiefe (Tiefmitteltöner)	ca. 60 mm
Einbauöffnung (Tiefmitteltöner)	ca. 120 mm
Frequenzweiche	Externe Kabelweiche (12 dB/Oktave)
Anschlussart	Kabelschuhe mit Steckern
Gewicht (Paar)	ca. 1,5 kg
Einbauort	Front- oder Hecksystem (Tür, Armaturenbrett, Heckablage)
Reinigung	Mit trockenem, weichem Tuch abwischen; keine aggressiven Reiniger
Sicherheitshinweise	Nicht mit nassen Händen anschließen; vor Bohren Hindernisse prüfen; Hochtöner nie ohne Frequenzweiche betreiben
Ersatzteile	Auf Anfrage beim Hersteller
Reparatur	Nur durch autorisiertes Fachpersonal

Häufig gestellte Fragen - GTi5.2E Crunch

Wie schließe ich die Tiefmitteltöner an?

Verbinden Sie die Plus- (+) und Minus- (-) Anschlüsse der Lautsprecher mit den entsprechenden Ausgängen des Verstärkers. Verwenden Sie die beiliegenden Kabel mit Steckern.

Warum darf ich die Hochtöner nicht ohne Frequenzweiche betreiben?

Ohne Frequenzweiche können die Hochtöner durch tiefe Frequenzen beschädigt werden. Die Frequenzweiche trennt die tiefen Frequenzen ab und schützt den Hochtöner.

Wie montiere ich die Hochtöner richtig?

Verbinden Sie den weißen (Plus) und schwarzen (Minus) Stecker des Hochtöners mit den entsprechenden Kabeln der Frequenzweiche (OUTPUT). Montieren Sie den Hochtöner an einem geeigneten Ort im Fahrzeug.

Welche Impedanz haben die Lautsprecher?

Die Impedanz beträgt 4 Ohm. Achten Sie darauf, dass Ihr Verstärker diese Impedanz unterstützt.

Kann ich das System in Türen einbauen?

Ja, der Einbau ist in Türen, Armaturenbrett oder Heckablage möglich. Achten Sie auf ausreichende Einbautiefe und Abdichtung.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Oberflächen mit einem trockenen, weichen Tuch. Verwenden Sie keine chemischen Reiniger oder Wasser, um Schäden zu vermeiden.

Was ist die maximale Belastbarkeit?

Die Nennbelastbarkeit beträgt 90 Watt RMS, die Spitzenbelastbarkeit 160 Watt. Überschreiten Sie diese Werte nicht, um Verzerrungen oder Schäden zu vermeiden.

Muss ich beim Bohren von Montagelöchern etwas beachten?

Prüfen Sie vor dem Bohren, ob sich hinter der Montagefläche Kabel, Benzintank oder andere Fahrzeugteile befinden. Beschädigen Sie keine Fensterheber oder Kabelbäume.

Kann ich Ersatzteile bestellen?

Ersatzteile sind auf Anfrage beim Hersteller erhältlich. Wenden Sie sich an den Crunch-Kundendienst.

Ist eine professionelle Installation erforderlich?

Für optimale Klangqualität und Sicherheit empfehlen wir die Installation durch einen Fachmann. Bei Selbstmontage beachten Sie die Anleitung sorgfältig.

BEDIENUNGSANLEITUNG GTi5.2E Crunch

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

ANSCHLUSS DER TIEFMITTELTÖNER

• Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (-") der Lautsprecher mit den entsprechenden Lautsprecher-Ausgängen des Verstärkers.
• Verwenden Sie zum Anschliesen die beiliegenden Kabel mit Stecker.

ANSCHLUSS DER HOCHTÖNER

- Verbinden Sie die Plus-Stecker ("weiß") bzw. die Minus-Stecker ("schwarz") des Hochtöners mit den entsprechenden Kabeln der Kabel-Frequenzweiche, welche aus der mit "OUTPUT" markierten Stelle herausführen.

ANSCHLUSS DER KABEL-FREQUENZWEICHE

- Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (-") des Lautsprecher-Ausgangs Ihres Verstärkers mit den entsprechenden Anschlüssen, die aus der mit "INPUT" markierten Stelle herausführen.

Wiederholen Sie jeweils die Schritte für das Kanalpaar auf der anderen Fahrzeugseite.

WICHTIG: Betreiben Sie die Hochtöner niemals ohne die beiliegende Kabel-Frequenzweiche.

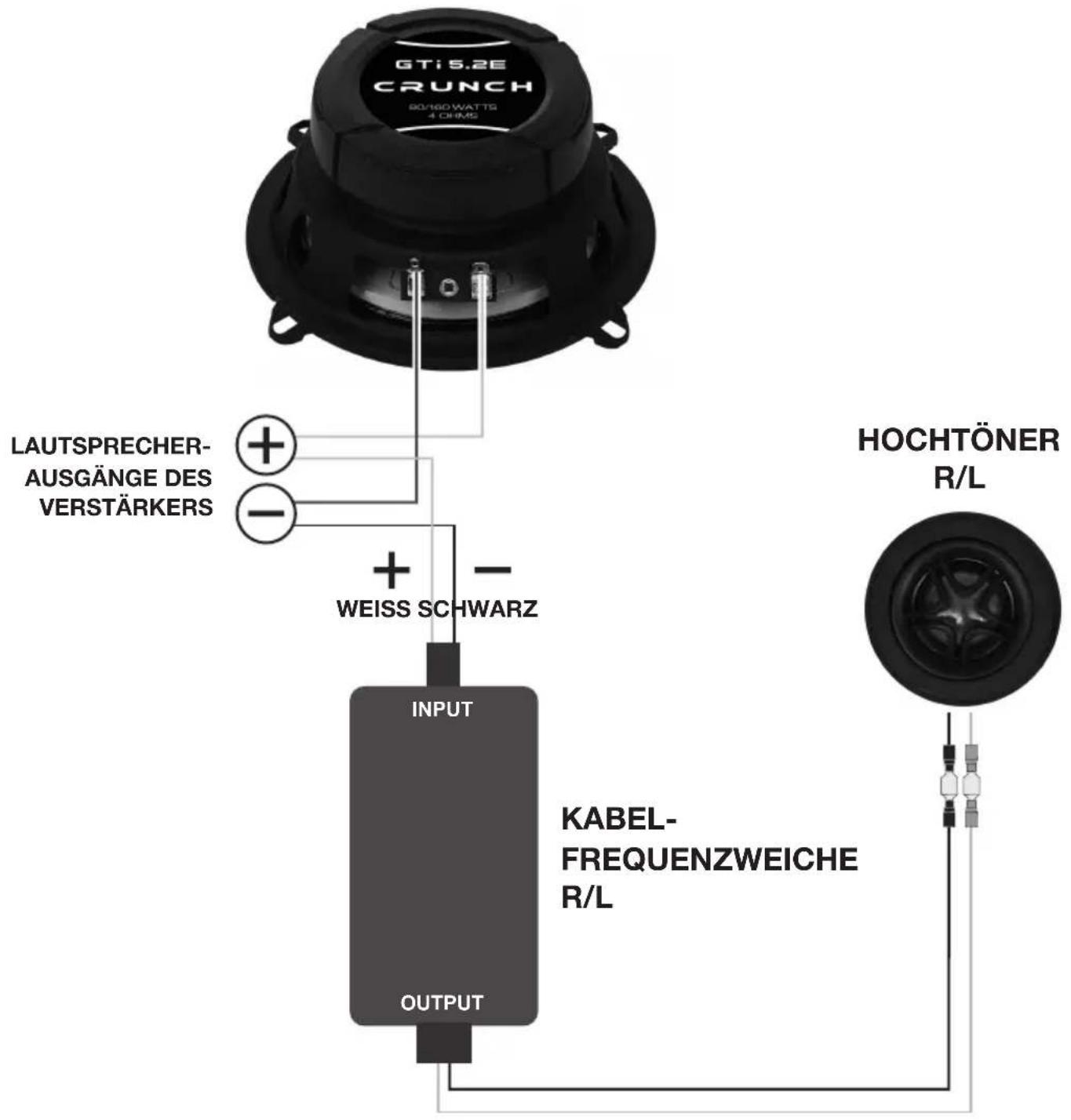

ANSCHLUSS-DIAGRAMM

TIEFMITTELTÖNER R/L

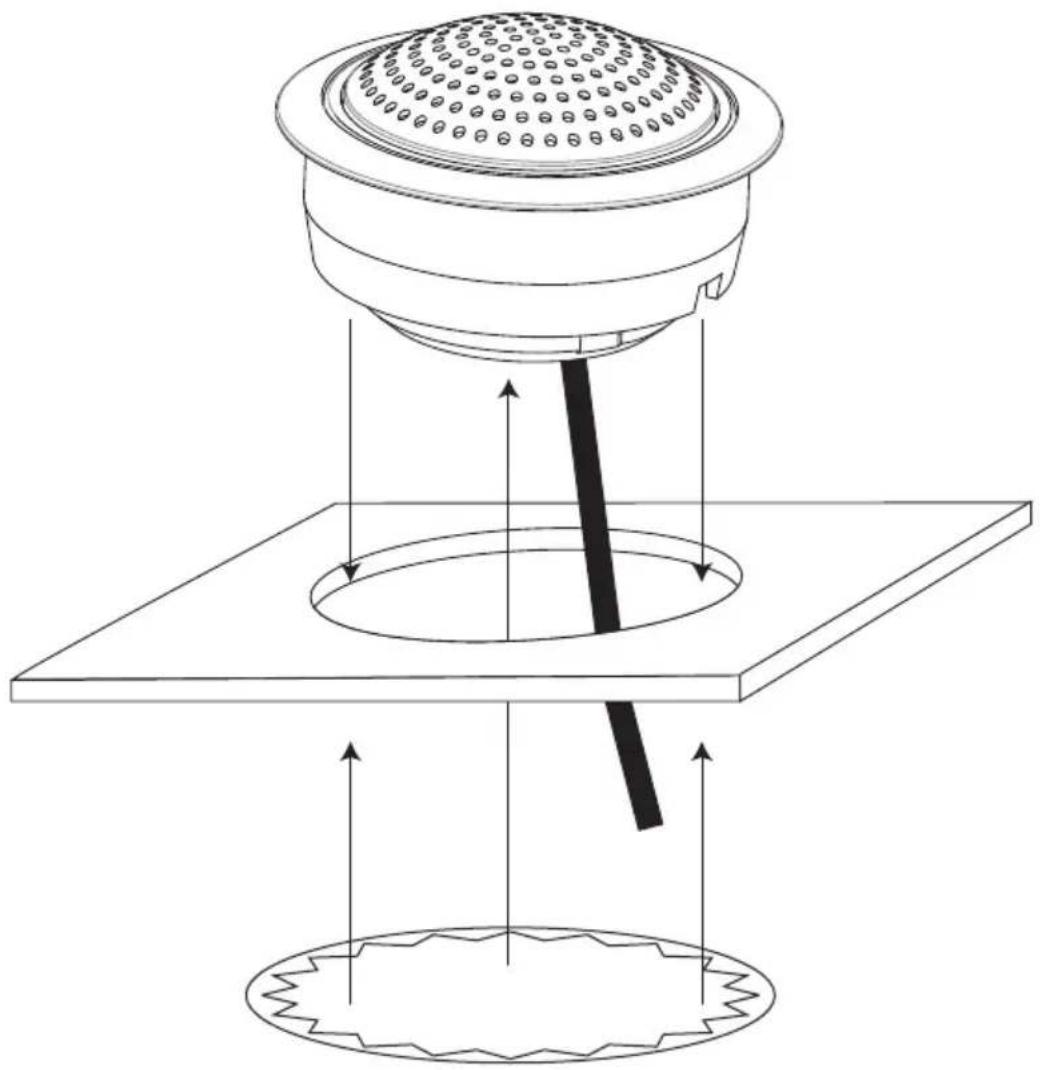

HOCHTÖNER-EINBAU
