GTi6.2E - Lautsprecher Crunch - Kostenlose Bedienungsanleitung

Produkttyp	2-Wege-Komponenten-Lautsprechersystem
Modell	GTi6.2E
Marke	Crunch
Impedanz	4 Ohm
Nennleistung (RMS)	90 Watt
Spitzenleistung	160 Watt
Frequenzweiche	Externe Kabel-Frequenzweiche (im Lieferumfang)
Hochtöner	1" Kalottenhochtöner
Tiefmitteltöner	6,5" (16,5 cm) Tiefmitteltöner
Einbauort	Türpanel oder Heckablage
Anschluss	Kabel mit Stecker für Verstärkeranschluss
Kanäle	2 Kanäle (links/rechts)
Frequenzgang	Nicht angegeben (typisch 40 Hz – 22 kHz)
Empfindlichkeit	Nicht angegeben (typisch 88 dB)
Gehäusematerial	Metall (Korb)/Kunststoff (Membran)
Einbautiefe	Nicht angegeben (ca. 65 mm)
Gewicht (Paar)	Nicht angegeben (ca. 2 kg)
Reinigung	Mit einem weichen, feuchten Tuch abwischen; keine aggressiven Reinigungsmittel
Sicherheitshinweis	Hochtöner niemals ohne Frequenzweiche betreiben
Lieferumfang	2 Tiefmitteltöner, 2 Hochtöner, 2 Frequenzweichen, Anschlusskabel, Montagematerial

Häufig gestellte Fragen - GTi6.2E Crunch

Welche Impedanz haben die Crunch GTi6.2E Lautsprecher?

Die Lautsprecher haben eine Impedanz von 4 Ohm.

Wie viel Leistung vertragen die Lautsprecher?

Die Nennleistung beträgt 90 Watt RMS, die Spitzenleistung 160 Watt.

Muss ich die Hochtöner mit einer Frequenzweiche betreiben?

Ja, die Hochtöner dürfen niemals ohne die beiliegende Kabel-Frequenzweiche betrieben werden, da sie sonst beschädigt werden können.

Wie schließe ich die Frequenzweiche an?

Verbinden Sie den Verstärkerausgang mit dem INPUT-Anschluss der Frequenzweiche (Plus/Minus). Dann verbinden Sie die Hochtöner mit dem OUTPUT-Anschluss (weiß = Plus, schwarz = Minus).

Wo sollte ich die Lautsprecher im Auto einbauen?

Idealerweise in vorgesehenen Lautsprecheröffnungen der Türpaneele oder der Heckablage. Achten Sie auf symmetrische Anordnung und vermeiden Sie Hindernisse wie Fensterheber.

Welche Kabelquerschnitte sollte ich verwenden?

Verwenden Sie Lautsprecherkabel mit ausreichendem Querschnitt (mindestens 1,5 mm²). Die mitgelieferten Kabel sind geeignet.

Kann ich die Lautsprecher an eine Werksradio anschließen?

Ja, aber für optimale Leistung empfehlen wir einen externen Verstärker, da die Lautsprecher eine höhere Belastbarkeit haben.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Lautsprecher mit einem weichen, feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese die Membran beschädigen könnten.

Was tun, wenn ein Lautsprecher nicht funktioniert?

Überprüfen Sie zuerst die Verkabelung und die Anschlüsse an Verstärker und Frequenzweiche. Stellen Sie sicher, dass die Polarität korrekt ist.

Sind die Lautsprecher für den Einbau in Türen geeignet?

Ja, die Tiefmitteltöner sind für den Einbau in Türpaneele konzipiert. Achten Sie auf ausreichende Einbautiefe und schützen Sie die Lautsprecher vor Feuchtigkeit.

BEDIENUNGSANLEITUNG GTi6.2E Crunch

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

ANSCHLUSS DER TIEFMITTELTÖNER

• Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (-") der Lautsprecher mit den entsprechenden Lautsprecher-Ausgängen des Verstärkers.
• Verwenden Sie zum Anschliesen die beiliegenden Kabel mit Stecker.

ANSCHLUSS DER HOCHTÖNER

- Verbinden Sie die Plus-Stecker ("weiß") bzw. die Minus-Stecker ("schwarz") des Hochtöners mit den entsprechenden Kabeln der Kabel-Frequenzweiche, welche aus der mit "OUTPUT" markierten Stelle herausführen.

ANSCHLUSS DER KABEL-FREQUENZWEICHE

- Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (-") des Lautsprecher-Ausgangs Ihres Verstärkers mit den entsprechenden Anschlüssen, die aus der mit "INPUT" markierten Stelle herausführen.

Wiederholen Sie jeweils die Schritte für das Kanalpaar auf der anderen Fahrzeugseite.

WICHTIG: Betreiben Sie die Hochtöner niemals ohne die beiliegende Kabel-Frequenzweiche.

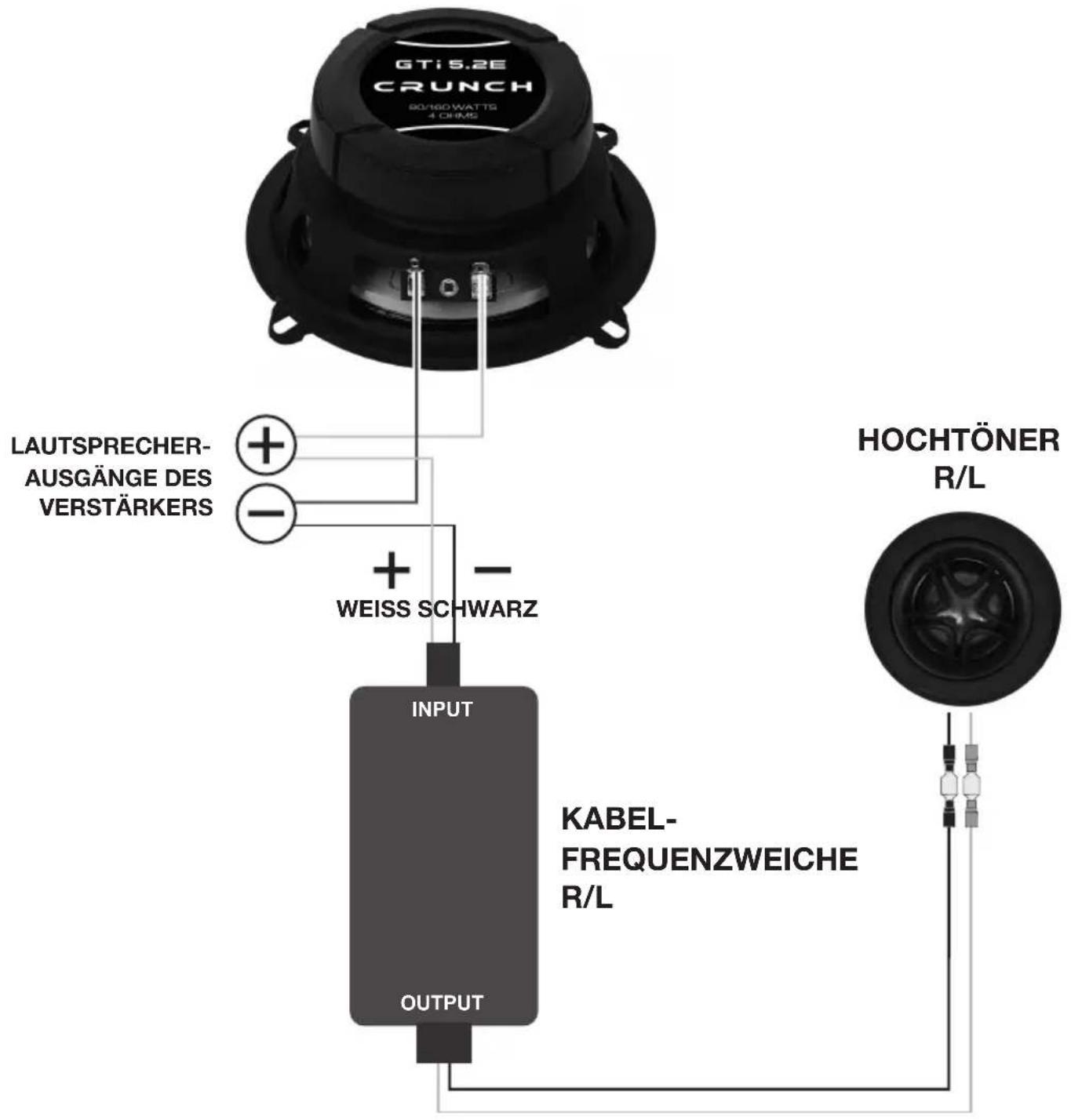

ANSCHLUSS-DIAGRAMM

TIEFMITTELTÖNER R/L

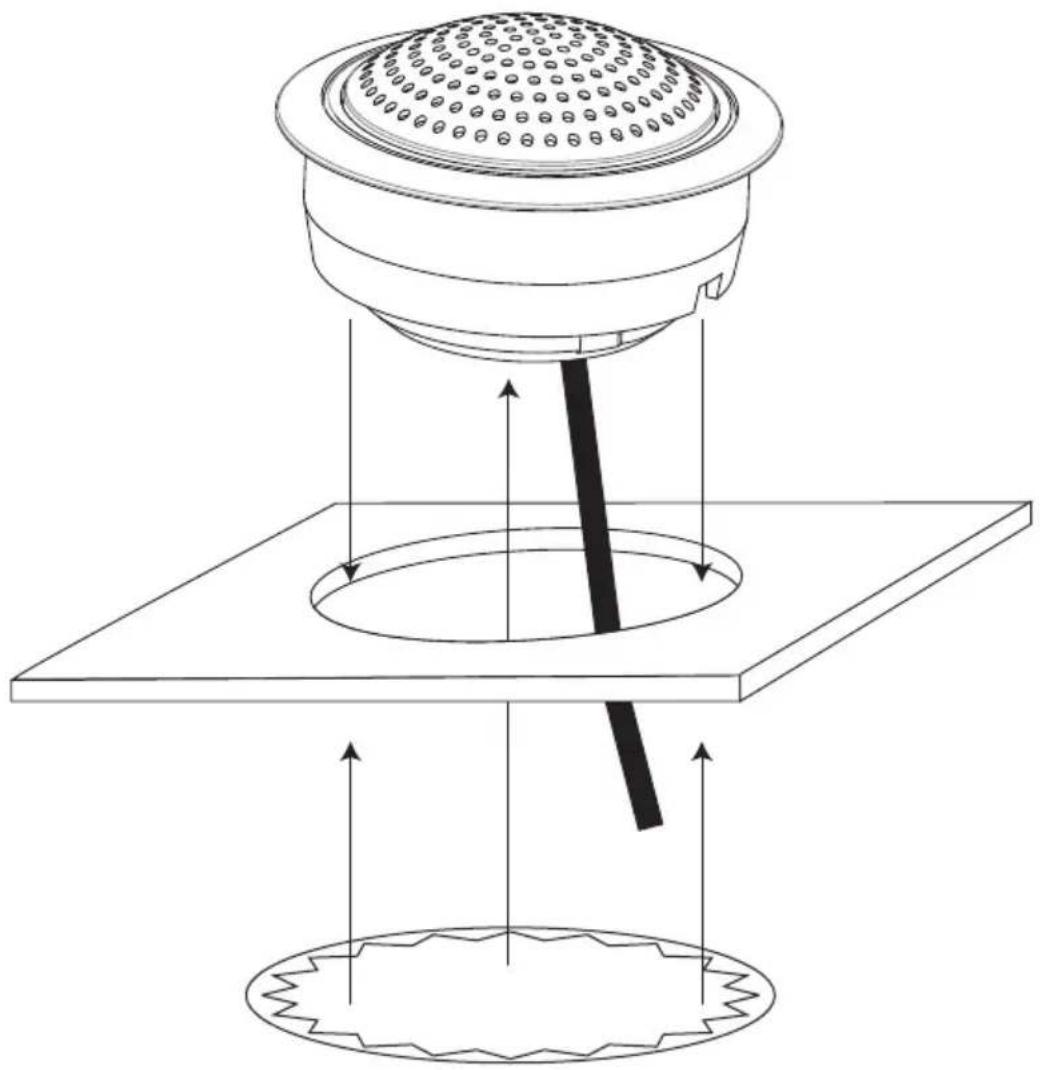

HOCHTÖNER-EINBAU
