GTS42 - Lautsprecher Crunch - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher (Car-Hifi)
Modell	GTS42
Marke	Crunch
Durchmesser	4 Zoll (ca. 10 cm)
Bauform	Koaxial-Lautsprecher
Nennbelastbarkeit (RMS)	40 Watt
Maximale Belastbarkeit (Peak)	80 Watt
Impedanz	4 Ohm
Empfindlichkeit	90 dB (1W/1m)
Frequenzgang	70 Hz - 20 kHz
Tieftöner-Membran	Polypropylen mit Gummisicke
Hochtöner	1-Zoll-Kalotte (Piezo oder Seiden)
Magnet	Ferrit
Einbautiefe	ca. 45 mm
Einbauöffnung	ca. 92 mm Durchmesser
Gewicht	0,6 kg pro Stück
Material Frontgitter	Stahl, pulverbeschichtet
Farbe	Schwarz
Lieferumfang	2 Lautsprecher, Montagematerial, Bedienungsanleitung

Häufig gestellte Fragen - GTS42 Crunch

Welche Leistung hat der Crunch GTS42 Lautsprecher?

Der GTS42 hat eine Nennbelastbarkeit von 40 Watt RMS und eine maximale Belastbarkeit von 80 Watt.

Ist der GTS42 für den Einbau in Autotüren geeignet?

Ja, mit einem Durchmesser von 4 Zoll passt er in die meisten Standard-Einbauöffnungen. Die Einbautiefe beträgt nur 45 mm.

Welche Impedanz hat der Lautsprecher?

Die Impedanz beträgt 4 Ohm, was für die meisten Autoradios und Verstärker geeignet ist.

Wie empfindlich ist der GTS42?

Die Empfindlichkeit liegt bei 90 dB (1 Watt/1 Meter), was eine gute Lautstärke bereits bei geringer Leistung ermöglicht.

Kann ich den GTS42 an eine Endstufe anschließen?

Ja, der Lautsprecher kann problemlos an eine Endstufe mit 4 Ohm Ausgang angeschlossen werden. Achten Sie auf die RMS-Leistung der Endstufe.

Welche Frequenzen gibt der GTS42 wieder?

Der Frequenzgang reicht von 70 Hz bis 20 kHz, er deckt also tiefe Bässe bis zu hohen Höhen ab.

Wie reinige ich den Lautsprecher?

Reinigen Sie die Oberfläche mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Reinigungsmittel und direkte Feuchtigkeit.

Sind Ersatzteile für den GTS42 erhältlich?

Ja, Ersatzteile wie Montageclips oder Gitter können über den Crunch-Kundendienst oder autorisierte Händler bezogen werden. Eine Reparatur ist in der Regel möglich.

Was ist im Lieferumfang enthalten?

Im Lieferumfang sind 2 Lautsprecher, Montagematerial (Schrauben, Clips) und die Bedienungsanleitung enthalten.

Wie installiere ich den GTS42 richtig?

Schließen Sie die Lautsprecherkabel an die +/- Anschlüsse an, achten Sie auf korrekte Polung. Verwenden Sie die mitgelieferten Halterungen oder Schrauben. Sicherstellen, dass die Lautsprecher fest sitzen.

BEDIENUNGSANLEITUNG GTS42 Crunch

Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei auch die Position der Sitze, Nackenstützen und anderer Aufbauten im Innenraum.
2. Montieren Sie die Lautsprecher rechts und links in der selben Anordnung, d.h. sie sollten auf der gleichen Höhe und direkt gegenüber zueinander eingebaut werden. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der gegenüberliegende Lautsprecher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen dem Hochtöner und dem Mitteltöner möglichst gering ist.
4. Überprüfen Sie vor dem Bohren von Montagelöchern immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Tank oder andere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
6. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus, andernfalls könnten diese ernsthaft beschädigt werden.
7. Bitte achten Sie beim Anschließen der einzelnen Komponenten stets auf die korrekte Polarität (+ / -) der Anschlüsse.
8. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an die Karosserie des Fahrzeugs an.

GARANTIE

Dieses Crunch Produkt besitzt eine 2-jährige Herstellergarantie ab Kaufdatum.

Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf. Jeglicher Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwendung, Unfall, falschen Anschluss, ungeeignete Installation, Veränderung der Strichcodekennzeichnung, Naturkatastrophen oder jegliche zweckfremden Eingriffe, Reparatur oder Abänderung außerhalb unseres Werkes oder autorisierter Service-Zentren, sowie alle anderen Handlungen zurückzuführen ist, die unberechtigter, weil inkompetenter Weise vorgenommen wurden, ist von der Garantie ausgeschlossen. Diese Garantie ist auf defekte Teile beschränkt und schließt insbesondere alle zufälligen bzw. eventuellen Folgeschäden aus, die damit einhergehen.

Retournieren Sie das Produkt bei einem Defekt zusammen mit einer Kopie des Kaufbelegs und einer detaillierten Fehlerbeschreibung an Ihren Fachhändler, von dem Sie das Produkt gekauft haben.

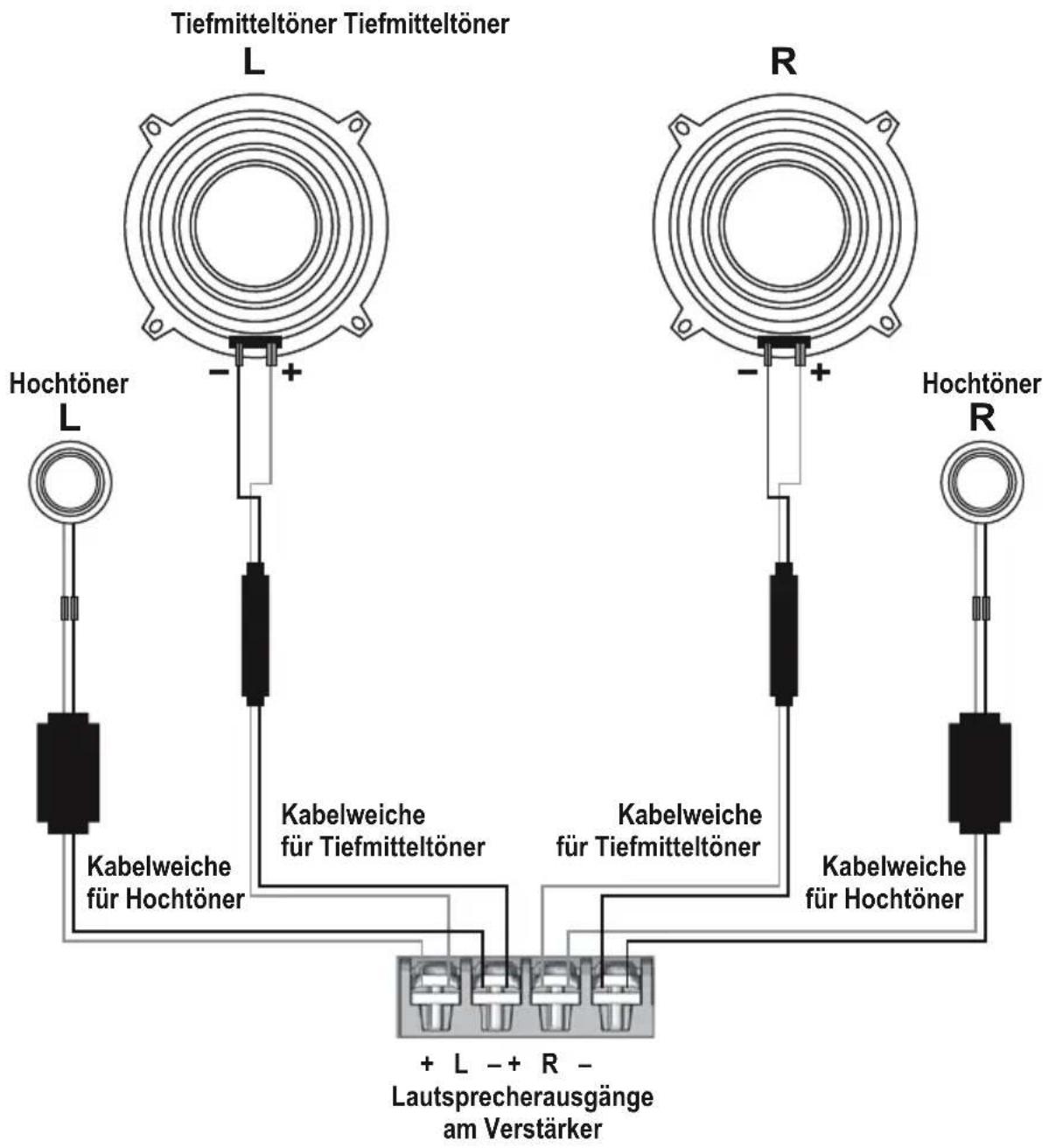

ANSCHLUSS GTS5.2C, GTS6.2C

WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.

HOCHTONABSCHWÄCHUNG GTS5.2C, GTS6.2C

Optional: Durchtrennen Sie an der Hochtöner-Kabelweiche die Kabelschlaufe für eine Hochtonabschwächung von – 3dB.

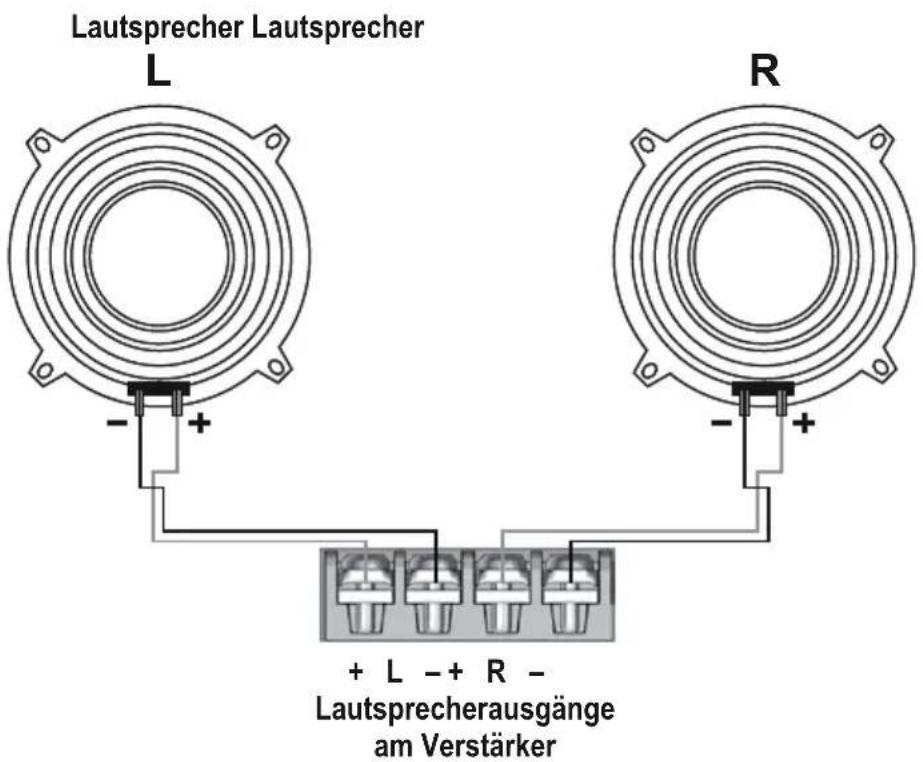

ANSCHLUSS GTS42, GTS52, GTS62, GTS6.2W

WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder −) aller Anschlüsse und Verbindungen.
