SUB 2050 - Subwoofer ELAC - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts SUB 2050 ELAC als PDF.
| Produkttyp | Aktivsubwoofer |
| Marke | ELAC |
| Modell | SUB 2050 |
| Verstärkertechnologie | BASH® (Klasse A/B mit geregelter Klasse-D-Versorgung) |
| Ausgangsleistung (RMS) | 250 W (geschätzt) |
| Frequenzgang | 20 Hz – 200 Hz |
| Übergangsfrequenzbereich | 50 Hz bis Max (einstellbar) |
| Phasenanpassung | 0° – 180° (variabel über App) |
| Verzögerung | 0 – 20 ms (einstellbar über App) |
| Eingänge | Lautsprecherpegel-Eingang (Schraubklemmen), Line-Eingang (RCA L/LFE, R) |
| Drahtlose Konnektivität | Optional über ELAC Wireless Interface (USB-Dongle) |
| Steuerung | SUB CONTROL APP über Bluetooth BLE |
| Auto Ein/Aus | Ja, mit einstellbarem Schwellwert (1–10 mV) |
| Parametrischer EQ | Ja (Mittenfrequenz, Bandbreite, Verstärkung) |
| Automatische Raumeinmessung (Auto EQ) | Ja, mit Smartphone-Mikrofon |
| Überlastschutz | Elektronisch, frequenz- und leistungsabhängig |
| Gehäusetyp | Downfire-Design |
| Abmessungen (B x H x T) | 430 x 430 x 430 mm (geschätzt) |
| Gewicht | 20 kg (geschätzt) |
| Stromversorgung | Netz, 100-240 V, mit Sicherung |
| Standby-Stromverbrauch | Niedrig (weiße LED gedimmt) |
| Farbe | Schwarz |
| Mindestabstand | 10 cm von der Wand zur Kühlung |
Häufig gestellte Fragen - SUB 2050 ELAC
Benutzerfragen zu SUB 2050 ELAC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Subwoofer kostenlos im PDF-Format! Finden Sie Ihr Handbuch SUB 2050 - ELAC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SUB 2050 von der Marke ELAC.
BEDIENUNGSANLEITUNG SUB 2050 ELAC
Bedienungsanleitung Operating Instructions
Wir beglückwünschen Sie zum Kauf Ihres ELAC Subwoofers, der unter strengen Qualitäts- und Umweltauflagen hergestellt wurde. Um die Leistung voll auszunutzen, lesen Sie bitte die Bedienungsanleitung gründlich durch. Wir raten Ihnen, diese Anleitung für späteres Nachschlagen gut aufzubewahren.
Bitte beachten Sie die separaten Sicherheitshinweise, die der Verpackung Ihres neuen Subwoofers beigepackt sind.
Bitte lesen, beachten und befolgen Sie alle diese Sicherheitshinweise und bewahren Sie diese ebenfalls auf. Beachten Sie alle Warnungen, die auf dem Gerät und in der Bedienungsanleitung aufgeführt sind.
Inhaltsverzeichnis
Bedien- und Anschlusselemente 4
Vorzüge der BASH®-Technologie 6
APP „SUB CONTROL“ 6
Anschluss des Subwoofers....11
Aufstellungstipps. 15
Überlastungsschutz 17
Störungshilfen. 18
Gewährleistung / Werksgarantie 19
Technische Daten 34
ELAC SUB 2050, ELAC SUB 2070
Bedien- und Anschlusselemente
1 SPEAKER LEVEL IN
Hierbei handelt es sich um Buchsen für den Anschluss des ELAC Subwoofer an die Lautsprecherausgänge eines Leistungsverstärkers oder Surround-Receivers. Die Bassanteile der über die „LINE IN“- und „SPEAKER LEVEL IN“-Buchsen ankommenden Tonsignale werden aufaddiert und über den Subwoofer wiedergegeben.
Die Eingangsschaltung ist so ausgelegt (erdfrei bzw. symmetrisch-floatend), dass sich der ELAC Subwoofer ähnlich wie ein Passiv-Lautsprecher verhält, d.h. es können ggf. auch Endstufen mit Brückenschaltung gefahrlos angeschlossen werden. Im Vergleich zu Passiv-Lautsprechern wird allerdings sehr viel weniger Strom bzw. Leistung aufgenommen (etwa 1/40), und dies frequenzunabhängig. Standardmäßig sind Kabelquerschnitte von 2 x 2,5 mm² zu empfehlen. Bitte führen Sie die Leitungen sorgfältig in die Kabelklemmen ein, es dürfen keine Kurzschlüsse durch abstehende Einzeladern mit der benachbarten Leitung oder dem Gehäuse auftreten.
2 LINE IN L / LFE - R
Diese Cinch-Buchsen sind für den Anschluss des ELAC Subwoofers an einen Stereo-Line-Ausgang eines Vorverstärkers bzw. den „BASS“ / „SUB OUT“ / „LFE“-Ausgang eines Surround-Verstärkers / Surround-Receivers vorgesehen. Für diese Verbindungen wird ein handelsübliches NF-Kabel mit Cinch-Steckern verwendet. Während des Betriebes sollten diese Stecker nicht ein- oder ausgesteckt werden.
3 ELAC WIRELESS INTERFACE SOCKET
Buchse für das Einstecken des optional erhältlichen ELAC Funk-Empfänger-Dongles. Mit Hilfe dieses Dongles wird Ihr Subwoofer zu einem Aktivsubwoofer mit Funkempfänger. Durch Anwenden der ELAC Funktechnologie können Sie sich das Verlegen der Cinch-Leitungen zum Subwoofer ersparen.
Tipp: Falls Sie die Wireless-Funktionalität nicht nutzen möchten, können Sie den speziellen „ELAC Wireless Interface Socket“ auch „zweckentfremden“, um z.B. Ihr Mobiltelefon oder Ihren mp3-Player aufzuladen (der Subwoofer muss sich im eingeschalteten Zustand befinden, die Betriebsstatus LED leuchtet). Schließen Sie einfach das Ladekabel Ihres Gerätes mit dem USB-Stecker an dieser Buchse an.
Für evtl. auftretende Schäden an Ihrem Gerät kann ELAC keine Haftung übernehmen.
4 Kaltgeräte-Anschluss-Stecker
Bitte hier die Kaltgerätekupplung des mitgelieferten Netzkabels einstecken.
5 Sicherungshalter
Bei einem evtl. notwendigen Sicherungswechsel dürfen nur Sicherungen mit den auf der Rückwand aufgedruckten Werten eingesetzt werden.
ACHTUNG: Eine allpolige (galvanische) Trennung des ELAC Subwoofers vom Netz ist nur durch Ziehen des Netzsteckers gewährleistet! Trennen sie bitte vor dem Austauschen der Sicherung den Subwoofer vom Netz.
6 POWER (ON/OFF)
Mit dem Netzschalter wird das Gerät ein- oder ausgeschaltet.
Nachdem die Signalverbindungen und die Netzverbindung mit dem beigelegten Netzkabel hergestellt sind, können Sie den Netzschalter einschalten. Bei längerer Abwesenheit sollte das Gerät ausgeschaltet werden, um unnötigen Stromverbrauch zu vermeiden.
ACHTUNG: Eine allpolige (galvanische) Trennung des ELAC Subwoofers vom Netz ist nur durch Ziehen des Netzsteckers gewährleistet! Bei eingestecktem Netzstecker und eingeschaltetem Netzschalter fließt auch im Stand-by-Modus ein Ruhestrom (angezeigt durch die weiß leuchtende LED auf der Front).
7 Service-Anschluss
Diese Buchse ist für Service-Zwecke vorgesehen und wird für den Normalbetrieb nicht verwendet.
Vorzüge der BASH®-Technologie
Die im Verstärkermodul des ELAC Subwoofers eingesetzte BASH®-Technologie verspricht bei gewohnt imposanten Leistungsreserven deutlich niedrigere Verzerrungen. Erreicht wird dies durch den Einsatz einer audiophilen Class-AB Endstufe, deren Versorgungsspannung mit einem Class-D Verstärker geregelt wird, um keine unnötige Verlust leistung zu erzeugen und die Effizienz eines Digitalverstärkers zu erreichen. Somit sind alle Vorteile beider Technologien in der BASH®-Technologie vereint.
Da das Musiksignal analog verstärkt wird, fallen die bei den Digitalverstärkern auftretenden hochfrequenten Störungen weg, somit entsteht ein rauschärmerer Verstärker, der auch weniger elektromagnetische Störfelder abstrahlt.
Eine weitere Verbesserung des Klirrfaktors gelingt, da keine Übernahmeverzerrungen verursacht werden, die in Digitalverstärkern zwangsläufig entstehen, deren Transistoren nicht beliebig schnell schalten können.
APP „SUBCONTROL“
Ihr ELAC Subwoofer weist ein fortschrittliches, digitales Bedienkonzept auf. Analoge Drehpotentiometer und Schalter wurden durch einen digitalen Signalprozessor (DSP) ersetzt. Dieser ermöglicht Ihnen so eine komfortable, wertgenaue Einstellmöglichkeit Ihres Subwoofers. Alle Parameter, wie z.B. die Lautstärke, die Übergangsfrequenz, Phase etc., aber auch die auto matische Einmessfunktion, lassen sich komfortabel mit Hilfe der kostenlosen APP einstellen. Unerwünschtes Verstellen von Bedienelementen ist durch das digitale Bedienkonzept ausgeschlossen.
Hinweis: Für die Steuerung des Subwoofers per APP ist keine komplizierte Anbindung an das heimische (WLAN-) Netz erforderlich. Die Steuerung erfolgt per Bluetooth® Low Energy (BLE).
Die zum Steuern des Subwoofers erforderliche APP „SUB CONTROL“ laden Sie bitte aus der entsprechenden Quelle herunter. Für Apple® iPhone®- bzw. iPod®-Anwender ist dies der Apple® App Store®, für Android®-Anwender ist dies der Google® Play Store®.
Als Suchbegriff geben Sie bitte „ELAC“ oder „SUB CONTROL“ ein und halten Sie nach dem nachfolgenden Icon Ausschau.
Bitte beachten Sie, dass Ihr mobiles Endgerät den Bluetooth® Standard 4.0 unterstützen muss. Dies ist bei den meisten Geräten der Fall, die ab Mitte 2013 im Handel erschienen sind. Schauen Sie ggf. in den Unter lagen Ihres mobilen Endgerätes nach oder kontaktieren Sie die Hersteller-Hotline.
Hinweis: Sollte Ihr mobiles Endgerät beim Verbindungsversuch zum Subwoofer einen 4-stelligen Code benötigen, geben Sie bitte viermal die Null („0000“) ein.

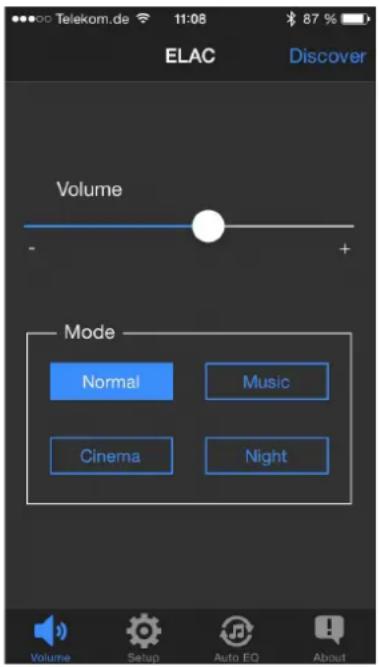

VOLUME: Mit dem Parameter „Volume“ wird die Lautstärke des Subwoofers eingestellt. Diese Einstellung soll zusammen mit der Lautstärke der anderen Lautsprecher Ihrer HiFi- oder Surround-Anlage eine ausgeglichene Klangbalance ergeben. Allgemein gilt, dass der Subwoofer so eingestellt werden sollte, dass er nicht zu dominant ist. Das Klangbild wird durch einen zu hohen Bassanteil sehr schnell schwammig bzw. konturlos.
MODE: Ihr Subwoofer bietet 4 verschiedene Klang-Presets an, welche Sie mit Hilfe der „MODE“-Buttons anwählen können. „NORMAL“ ist die lineare Grundeinstellung und für die meisten Anwendungen richtig. „MUSIC“ sieht eine kleine Überhöhung im Tiefbassbereich vor, während „CINEMA“ den „spektakulären“ Bassbereich um 90 Hz herum leicht betont. Der „NIGHT“-Modus reduziert die Maximallautstärke, so dass Sie auch des Nachts nicht auf Bassunterstützung verzichten müssen.
2. SETUP
Die „SETUP“-Seite bietet Ihnen Zugriff auf die übrigen Parameter, die sie von hier aus über Untermenüs erreichen.
3. LOWPASS
Die obere Grenzfrequenz des Tonbereichs, den der Subwoofer wiedergeben soll, wird durch den Parameter „CUTOFF FREQUENCY“ eingestellt. Tonsignale oberhalb dieser Grenzfrequenz werden vom Subwoofer in zunehmendem Maße gedämpft, also nicht mehr hörbar übertragen. Die Einstellung dieser Grenzfrequenz ist zum einen abhängig von der jeweiligen Lautsprecherkonfiguration, zum anderen jedoch auch vom Aufstellungsort und dem persönlichen Hörgeschmack.
Die nachfolgende Tabelle soll Ihnen eine grobe Orientierung zur Einstellung bieten:
Lautsprecherkonfiguration Übergangsfrequenz am ELAC SUB
Surround-Anlage mit LFE-Kanal Max HiFi-Stereo-Anlage mit Kleinstlautsprechern 80 Hz – Max Satelliten-Subwoofer-Anlage (Stereo) 80 Hz – 100 Hz HiFi-Stereo-Anlage mit größeren Regalboxen, 50 Hz – 70 Hz kleineren Standlautsprechern (wie die meisten ELAC Lautsprecher)
Die Wahl der korrekten Phase sorgt für die perfekte Überlagerung des vom Subwoofer wieder gegebenen Bassignales mit den Bassignalen der Hauptlautsprecher.
Spielen Subwoofer und Hauptlautsprecher in Phase, so ergibt sich eine homogene Basswiedergabe über den gesamten Bassfrequenzgang hinweg, ohne sog. „Löcher“ und ohne Überhöhungen, die sich in einer dröhnenden Basswiedergabe in bestimmten Frequenzbereichen äußern würden.
Die korrekte Einstellung des Phasenstellers muss im Hörtest ermittelt werden. Spielen Sie ein Musikstück ab, welches möglichst viele verschiedene Bassfrequenzen enthält. Die Phase ist dann richtig eingestellt, wenn keine Frequenz unangenehm heraussticht bzw. alle Frequenzen gleichmäßig laut wiedergegeben werden.
5. AUTO ON / OFF
Mit Hilfe der „AUTO ON/OFF“-Funktion lässt sich die Einschaltautomatik aktivieren, bzw. deaktivieren. „AUTO = ON“ ist die Normaleinstellung. Der ELAC Subwoofer wird im Strom sparenden Stand-by-Modus gehalten (LED glimmt sehr schwach). Ein Sensor überwacht ständig die Eingänge. Sobald ein ausreichend starkes Bassignal anliegt, wird die Leistungsendstufe zugeschaltet. Innerhalb von wenigen Zehntel sekunden ist der Subwoofer betriebsbereit, die LED leuchtet heller.
Bleiben Eingangsignale aus, wartet der ELAC Subwoofer noch für ca. 15 Minuten in voller Betriebsbereitschaft, um dann in den Stand-by-Modus zurückzuschalten.
Die Empfindlichkeit der Einschaltautomatik („AUTO ON THRESHOLD“) lässt sich von 1 – 10 mV einstellen. Welche Empfindlichkeit die für Ihre Anwendung richtige ist, hängt vom verwendeten (Vor-)Verstärker ab. Ein Wert zwischen 3 und 6 ist praxisgerecht.
Wird AUTO ON/OFF deaktiviert, so ist der Subwoofer ständig voll eingeschaltet und kehrt nicht in den Stand-by-Modus zurück.

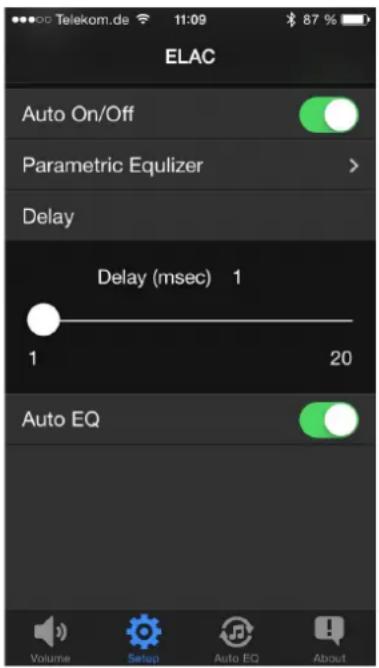

6. PARAMETRIC EQUALIZER
Beim parametrischen Equalizer lassen sich sowohl die Mittenfrequenz („CENTRAL FREQUENCY“), als auch die Bandbreite („BANDWIDTH“) und die Anhebung bzw. Dämpfung („GAIN“) einstellen.
Somit können Sie zum einen Frequenzbereiche gezielt anheben, aber auch z.B. lästige Raumresonanzen („Dröhnen“ bzw. „Boom-Bass“) gezielt dämpfen.
Zum Dämpfen einer lästigen Raumresonanz müssen Sie zunächst die störende Frequenz ermitteln. Dies lässt sich am effektivsten unter Zuhilfenahme einer Test-CD bewerk stelligen, die Sinustöne im Bassbereich bereitstellt. Spielen Sie nun die Basstöne der Reihe nach ab. Ergibt es sich, dass ein Basston unnatürlich laut erklingt, so entspricht dieser der Raumresonanz, die Sie mit dem Equalizer dämpfen können.
Stellen Sie hierzu den CUTOFF FREQUENCY Regler auf die per Test-CD ermittelte Frequenz ein, wählen Sie eine schmale Bandbreite („NARROW“) und ziehen den GAIN-Regler nach unten, bis der Basston ähnlich laut erklingt, wie die übrigen Frequenzen.
Zum gezielten Anheben eines bestimmten Frequenzbereiches wählen Sie eher eine etwas breitere Bandbreite (Richtung „WIDE“) und setzen Sie die Anhebung („GAIN“) behutsam ein, ansonsten wird die Klangwiedergabe schnell unnatürlich dröhnig.
Mit Hilfe des Parameters „DELAY“ können Sie die Verzögerungszeit einstellen, die das Musiksignal durchläuft, bevor es vom Subwoofer wiedergegeben wird. Dieses Feature ist im Zusammenspiel mit den Haupt lautsprechern sinnvoll, insbesondere dann, wenn der Subwoofer näher zum Hörplatz platziert werden muss, als die Hauptlautsprecher. Vergrößern Sie die Verzögerungszeit um 1 Millisekunde („msec“), entspricht dies dem gleichen Effekt, als wenn Sie den Subwoofer um ca. 33 cm vom Hörplatz entfernen würden. Eine Einstellung von 20 Millisekunden entspricht also einer Vergrößerung der Entfernung um ca. 6,6 m. Wenn Sie einen Surround-Verstärker mit automatischer Einmessfunktion nutzen, wird dieser die Verzögerungszeit intern automatisch einstellen. Somit sollten Sie in diesem Falle die Delay-Einstellung des Subwoofers auf Minimum einstellen.
bar
| Frequency | Value | | --------- | --------- | | 23 Hz | -56.27 db | | 20 Hz | -68.90 db |8. AUTO EQ

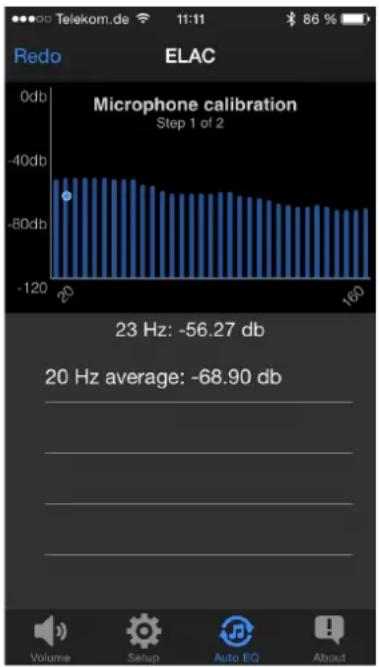

Ihr Subwoofer besitzt eine automatische Einmessfunktion. Diese steuert den Subwoofer per APP an, lässt diesen die Messsignale wiedergeben und nutzt das in Ihrem Smartphone eingebaute Mikrofon zur Aufnahme der Messkurve.
Die automatische Raumeinmessung findet in 2 Schritten statt, wobei im ersten Schritt zunächst die Messumgebung, also das Mikrofon und die Wiedergabekette kalibriert werden. Im 2. Schritt wird dann die eigentliche Raumfrequenzgangmessungdurchgeführt.
Folgen Sie den Anweisungen in der APP, um eine erfolgreiche Messung durchzuführen.
bar
| Frequency | Value | | --------- | --------- | | 40 Hz | -78.86 db | | 20 Hz | -68.90 db | | 23 Hz | -71.40 db | | 26 Hz | -78.00 db | | 30 Hz | -80.50 db |Wenn Sie die Messung starten, werden Sie zunächst aufgefordert, das Smartphone in die Nähe der Schallaustrittsöffnung des Subwoofers zu halten (beim SUB 2050 bzw. beim SUB 2070 ist dies die Spalte zwischen Boden platte und Gehäuse), dann kann die Messung gestartet werden. Nach erfolgreicher Kalibrierung kann dann die eigentliche Raummessung erfolgen. Hierzu halten Sie Ihr Smartphone auf die Hörposition und starten Schritt 2.
Nach erfolgreicher Durchführung der Messung werden sowohl der gemessene Raumfrequenzgang, als auch die von der Automatik berechnete Filterfunktion dargestellt.
Durch einen Druck auf „Apply“ werden die Filterdaten zur Frequenzgang-kompensation übernommen. Ein Druck auf „Redo“ startet die Messung erneut. Wenn Sie die Messung mit „Apply“ übernommen haben, bleibt die Entzerrungskurve so lange gespeichert, bis sie von einer neuen Messung überschrieben wird.
Sie können die von der Automatik berechnete Frequenzgangkompensation jederzeit durch Ausschalten des AUTO EQ Schalters im SETUP Menü wieder abschalten (siehe Bild unter Punkt 2).
Anschluss des Subwoofers
Der Anschluss eines Subwoofers an die HiFi- oder Surround-Anlage erfolgt über Cinch- und/oder Lautsprecher-kabel. Die im Folgenden beschriebenen Varianten geben einen Überblick über verschiedene Anwendungsfälle. Beachten Sie in diesem Zusammenhang auch die Bedienungsanleitungen des AV-Verstärkers und der mitverwendeten Lautsprecher.
Digitale Surround-Anlagen
Standardanschluss LFE IN (Low Frequency Effect IN)
Auf der Rückseite von Surround-Verstärkern befindet sich in der Regel eine spezielle Ausgangsbuchse („BASS“ / „SUB OUT“ / „LFE“) für den Anschluss aktiver Subwoofer, die als Cinch-Buchse ausgeführt ist. Diese wird mit dem Eingang „LFE“ des Subwoofers über ein Mono-Cinchkabel verbunden. Da über diese Cinch-Verbindung der Subwoofer ausschließlich Bass-Signale erhält, kann die Übergangsfrequenz des Parameters „CUTOFF FREQUENCY“ am Subwoofer auf den Maximalwert eingestellt werden.
Falls Ihr Surround-Verstärker keinen „SUB OUT“ besitzt, aber auch für den Fall, dass das Klangbild für den hier beschriebenen Standardanschluss durch das Bass-Management des AV-Receivers nicht zufriedenstellend ist, kann alternativ die „Erweiterte Anschlussvariante“ (siehe Seite 12) gewählt werden.

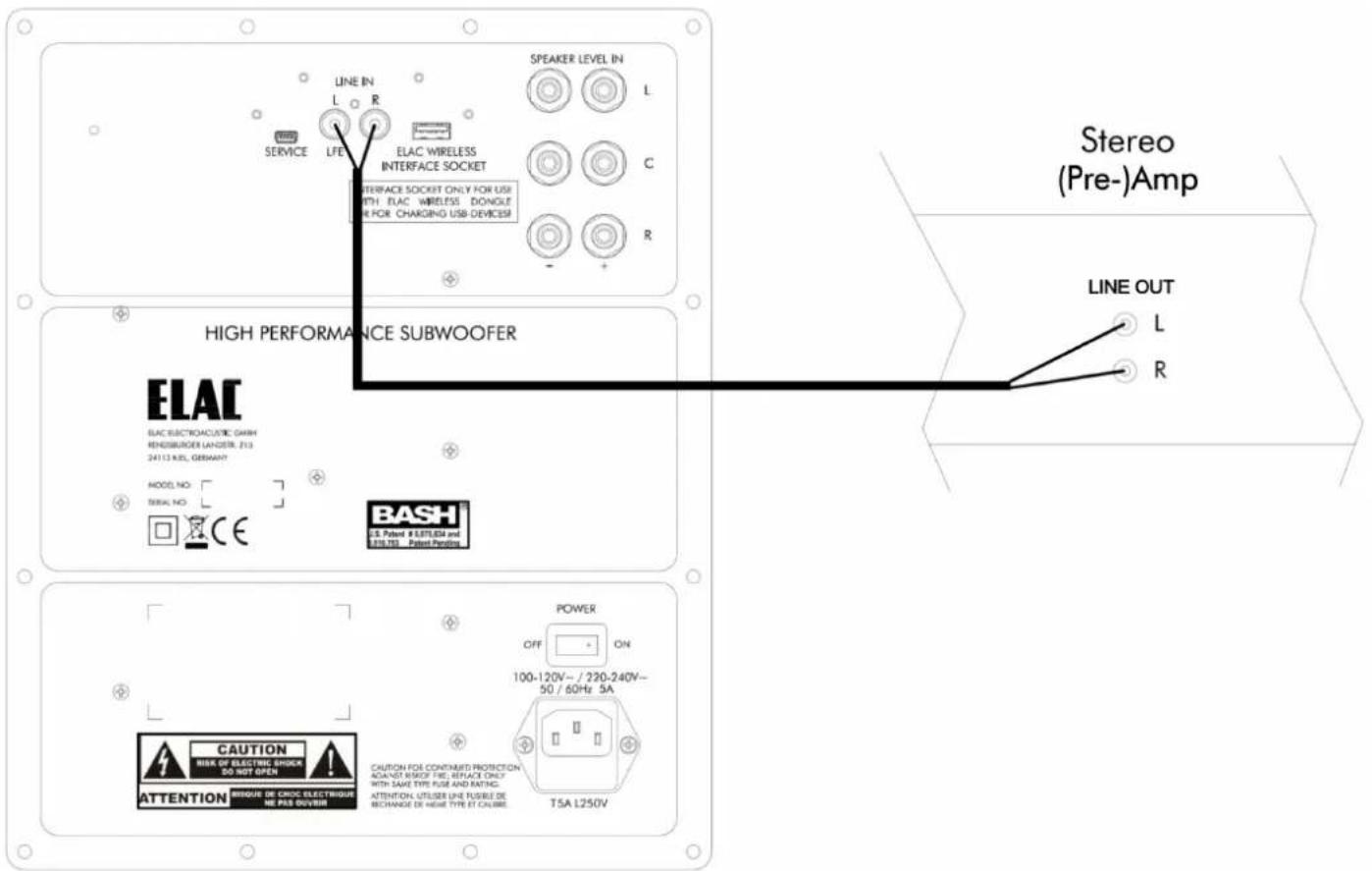

Klassische HiFi-Anlagen Standardanschluss (Stereo-Cinch)
Dies ist die Standard-Anschlussvariante in Verbindung mit einem Stereo (Vor-)Verstärker. Wenn Sie den Subwoofer an den Ausgang eines Stereo-Verstärkers anschließen möchten, achten Sie darauf, dass die Ausgänge zu den Hauptlautsprechern nach wie vor Signal führen. Dies ist bei sog. PRE-OUTs in den meisten Fällen gegeben. Die Übergangsfrequenz („CUTOFF FREQUENCY“) muss an die Hauptlautsprecher angepasst werden.
Digitale Surround-Anlagen

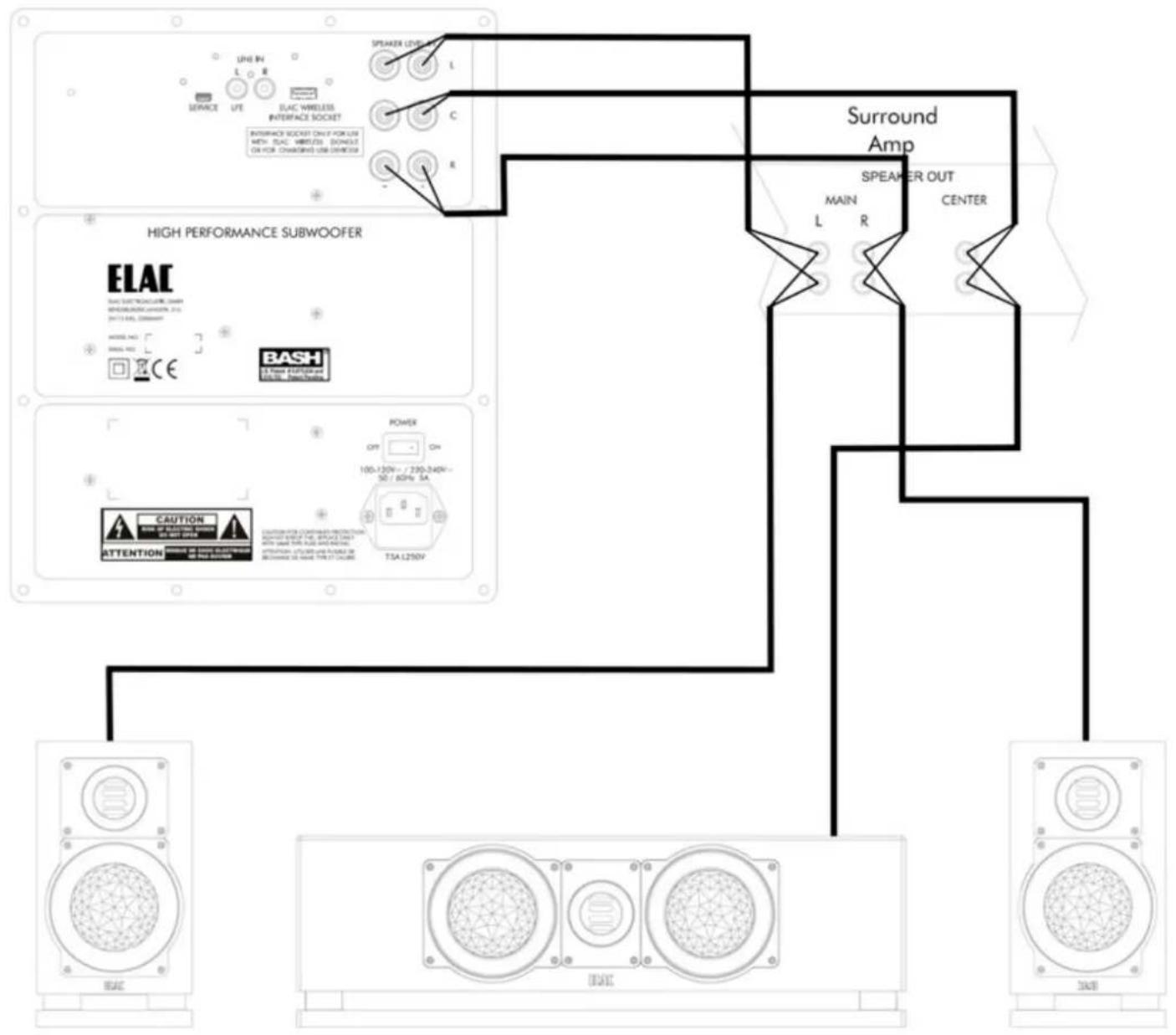

Erweiterte Anschlussvariante (Bassmanagement wird vom Subwoofer übernommen)
Hierzu müssen die „SPEAKER LEVEL IN“-Anschlussbuchsen des Subwoofers mit den Lautsprecherausgängen am AV-Receiver mittels Lautsprecherkabeln verbunden werden.
Die entsprechenden Lautsprecher (Center oder Main) sind dann im Menü des AV-Receivers auf „LARGE“ einzu stellen.
Durch diese Anschlussvariante umgehen Sie für die Frontkanäle das Bassmanagement im AV-Receiver, was in vielen Fällen zu einem harmonischeren Klangbild im Bassbereich führt.
Der Verstärker wird durch das parallele Anschließen des Subwoofers zu den Lautsprechern nicht zusätzlich belastet, da die Eingangselektronik des Subwoofers lediglich die Spannungsinformationen abgreift und keine zusätzliche Leistung in Anspruch nimmt.
HiFi Stereo Anlage
Bassunterstützung für HiFi-Lautsprecher
Die Lautsprecher erhalten das volle Signal direkt vom Verstärker, der Subwoofer dient nur als Unterstützung und Ergänzung bis in die untersten Lagen. In der Regel ist es vorteilhaft, die Übergangsfrequenz am Subwoofer nicht zu tief einzustellen, also eine deutliche Überlappung mit den Hauptlautsprechern zu erzeugen und eher den Subwoofer-Ausgangspegel etwas niedriger zu halten. Besonders wichtig ist das korrekte Einstellen der Phase (siehe Seite 7).
Der Verstärker wird durch das parallele Anschließen des Subwoofers zu den Lautsprechern nicht zusätzlich belastet, da die Eingangselektronik des Subwoofers lediglich die Spannungsinformationen abgreift und keine zusätzliche Leistung in Anspruch nimmt.
Aufstellungstipps
Grundlegende Hinweise
Der Abstand des Subwoofers zu den Wänden sollte mindestens 10 cm betragen, damit genügend Platz für die Verkabelung und für die Luftzirkulation zur Kühlung bleibt.
Da einige Subwoofer auf der Gehäuseunterseite ein Bassreflexrohr oder eine Bass membrane enthalten, werden sie mit montierten Füßen ausgeliefert, um einen Mindestabstand zwischen Subwoofer-Unterseite und Fußboden einzuhalten.
Falls feste Gegenstände auf den ELAC Subwoofer gestellt werden sollen, sind sie gegen Verrutschen und Vibrationsgeräusche zu sichern. Aus dem Automobilzubehör gibt es spezielle Matten, die das Verrutschen verhindern. Mit einer Gummi- oder Filzmatte als Zwischenlage ist es möglich und durchaus auch sinnvoll, einen der Haupt lautsprecher auf den ELAC Subwoofer zu stellen.
Einflüsse der Raumakustik
"Tiefe Töne brauchen Raum" - diese gängige und für Subwoofer wichtige Feststellung ist vieldeutig. Für die Praxis nützlicher sind folgende Tatsachen:
Die mit nahezu vollem Pegel nutzbare Grenzfrequenz des ELAC Subwoofers liegt bei unter 30 Hz, je nach Gerät. Das entspricht schon Schallschwingungen mit einer Wellenlänge von etwa 10 Metern. Trotzdem kann Tiefbass auch in kleinen Räumen gehört werden (Extrem beispiel: Kopfhörer). Es sind aber einige Besonderheiten zu beachten: in einem geschlossenen, kastenförmigen Raum mit weniger als 7 - 8 m Länge sollte sich der bevorzugte Hörplatz nicht genau in der Mitte befinden. Wie in einer Badewanne „schwappt“ die Energie zwischen den Enden hin und her und baut vor allem dort den (Wechsel-)Druck auf (bis zum Überlaufen), genau in der Mitte dazwischen liegt jedoch ein Druck-Minimum, d.h. kein (Tief-)Bass. Die folgende Tabelle gibt die Frequenz an, bei der dieser Effekt am stärksten auftritt.
Abstand paralleler Wände Frequenz des Schalldruck-Minimums in der Mitte zwischen den Wänden
| 10 m 17 Hz |
| 8 m 21 Hz |
| 6 m 29 Hz |
| 5 m 34 Hz |
| 4 m 43 Hz |
| 3 m 57 Hz |
| 2,5 m (Raumhöhe) 68 Hz |
Der Effekt zeigt sich unter praktischen Bedingungen also gerade dort, wo ein Subwoofer seine Fähigkeiten zeigen sollte. Er gilt für alle parallelen Begrenzungsflächen, also auch zwischen Decke und Fußboden, wenn diese massiv gebaut sind. Abhilfe ist aber leicht möglich: schon durch leichtes Herausrücken des Hörplatzes aus der Mitte um z.B. 50 cm wird der Tiefbass wieder hörbar.
Sitzt der Hörer direkt vor einer Wand, ist die Basswiedergabe oft zu stark. Dies kann durch niedrigere Pegeleinstellung des aktiven Subwoofers ausgeglichen werden. Für die Wiedergabe höherer Frequenzen und angenehme Räumlichkeit ist es aber fast immer von Vorteil, den bevorzugten Hörplatz etwas von allen Wänden abzurücken. Akustische Modelle zur Ausbreitung tiefer Frequenzen in kleinen, geschlossenen Räumen kommen zu dem Ergebnis, dass die Position von Subwoofer und Hörer im Raum gleichwertig sind, also untereinander getauscht werden können, ohne dass sich das akustische Ergebnis ändert. Man könnte folglich versuchsweise den Subwoofer am bevorzugten Hörplatz aufstellen, anschließend im Raum umhergehen, um den Platz mit dem gleichmäßigsten Bass zu suchen, und zuletzt den Subwoofer genau dort aufstellen. Obwohl die Theorie unter praktischen Bedingungen nur zum Teil gilt und der Tiefbass nie allein (ohne Hauptlautsprecher) beurteilt werden sollte, bleibt die Empfehlung gültig, in kleineren geschlossenen Räumen für den Subwoofer selbst (wie auch für den Hörplatz) keine mittigen Positionen (im Raum oder vor langen Wänden) auszuwählen.
Aufgrund des sauber begrenzten Frequenzbereichs und der Einstellmöglichkeiten kann der ELAC Subwoofer die Vorteile einer Aufstellung direkt an einer Wand oder in einer Ecke voll nutzen. Als Mindestabstand müssen lediglich ca. 10 cm für Kühlung und Verkabelung eingehalten werden. Ein weiteres Abrücken von Wänden ist nur dann zu empfehlen, wenn das Optimieren mittels Phasen stellers keinen eindeutigen Vorteil ergibt. Ein Verschieben des Subwoofers um 0,5 - 2 m (je nach Übergangsfrequenz) kann dann deutlichere Verhältnisse schaffen. Im Bass klanglich günstig sind durchbrochene, offene Räume sowie leicht asymmetrische Aufstellungen. Jede etwas größere bauliche Unregelmäßigkeit, manchmal schon eine offene Tür, kann im Bass einen erstaunlichen, meist günstigen Einfluss haben. Der ELAC Subwoofer ist unter praktischen Bedingungen aus physikalischen Gründen nicht ortbar und muss daher nicht genau zwischen den Hauptlautsprechern stehen. Er kann auch an einer Seitenwand oder sogar hinter dem Hörer stehen, vor allem bei tiefer Übergangsfrequenz. Auch eine versteckte Anordnung ist möglich, wenn die Optimierung der Anlage abgeschlossen ist. Wichtig ist allerdings, dass der Subwoofer nicht wesentlich näher (max. 1 m) als die Hauptlautsprecher zum Hörer steht. Günstig ist eher ein größerer Hörabstand, also eine Position etwas hinter den Hauptlautsprechern (bis etwa 1 m, an speziellen Subwoofer-Ausgängen bei Wiedergabe von Surround- und Videoeffekten bis zu 3 m).
Nicht nur vom maximalen Schalldruck her, auch klanglich kann ein zweiter ELAC Subwoofer noch deutliche Verbesserungen bringen. Falls beide aus einer Quelle gespeist werden (Mono), ist es günstig, den zweiten nicht direkt neben dem ersten, sondern möglichst unsymmetrisch zu allen anderen Lautsprechern aufzustellen. Gerade in kleinen Räumen können auf diese Weise eine Gleichmäßigkeit und Resonanzarmut im Bass erreicht werden, wie sie sonst nur größere, offene Räume bieten. Bei zwei Subwoofern im echten Stereobetrieb ist es hingegen besser, die Entfernung zum jeweiligen Hauptlautsprecher und zum Hörer in etwa gleich zu halten, max. 0,5 - 1 m Differenz je nach Übergangsfrequenz. Wenn zwei ELAC Subwoofer parallel (oder Stereo) spielen, sollten beide in gleicher Einstellung laufen. Bei einigen digitalen Ton-Formaten (z.B. Dolby Digital) werden alle Kanäle, auch die hinteren, mit voller Dynamik und voller Bandbreite angesteuert, oftmals werden sogar Frequenzen übertragen, die unterhalb des hörbaren Bereichs liegen. Daher kann es sinnvoll sein, die hinteren Lautsprecher mit Subwoofer zu betreiben. Dafür können die universellen Anschlussmöglichkeiten des ELAC Subwoofers genutzt werden. In größeren Räumen kann auch die Platzierung eines zweiten oder dritten ELAC Subwoofers sinnvoll sein (je nach Größe und Modell).
Überlastungsschutz
Als Besonderheit verfügt Ihr ELAC Subwoofer über eine Schutzvorrichtung, die dafür sorgt, dass auch bei gro- ber Überlastung von Verstärker und / oder Chassis die Basswiedergabe stets sauber und frei von Störgeräuschen bleibt. Dies wird realisiert durch einen vorausschauend arbeitenden Schaltkreis, der das Eingangssignal ständig überwacht und im Falle eines Signals, welches den Endverstärker zum Übersteuern veranlassen würde, sanft ein- bremst. Im Gegensatz zu „herkömmlichen“ Subwoofern ohne diesen Überlastungsschutz können aktive Subwoofer mit diesem Schutz praktisch nicht mehr übersteuert werden.
Störungshilfen
Symptom Mögliche Ursache Abhilfe
| Kein hörbares Signal | Netzsicherung ausgelöst Netzsicherung überprüfen / ersetzen | |
| Keine Netzverbindung Netzschalter, -Stecker und -Dose überprüfen | ||
| Kein Eingangssignal | Eingangsverbindungen überprüfen, Cinch-Kabel aus-tauschen, Signal an der Quelle überprüfen (spielt ein anderes Gerät am gleichen Anschluss einwandfrei?) | |
| Pegel zu gering (Cinch) | Quelle (Vorverstärker, Surround-Decoder) hat zu wenig Ausgangspegel | Ausgangspegel des Vorverstärkers erhöhen (mind. 0,2 Volt), zum Ausgleich Endstufenverstärkung verringern oder: Verstärkung für Haupt- (CENTER-, Effekt-) Lautsprecher etwas verringern, zum Ausgleich Gesamt-lautstärke nachziehen |
| Max. Pegel etwas zu gering (Wohnraum) | Zu „freie“ Aufstellung des Subwoofers Subwoofer vor einer Wand oder in Raumecke aufstellen | |
| Klang unausgewogen Phase ungünstig | Mit Hilfe des Phasenstellers die Phase variieren, falls keine Verbesserung, Subwoofer um 0,5 – 2 m verschieben und wiederholen | |
| Klang bei lauten Passagen speziell im Surroundbetrieb etwas unsauber/verzerrt | Center- oder Effekt lautsprecher und deren Verstärker übersteuert | Am Surround-Decoder CENTER- oder Effekt-Pegel etwas zurücknehmen; CENTER-Mode „Normal“ wählen |
| Laute Brummgeräusche | Kontaktprobleme in der Cinch-Verbindung (Adapter für Verlängerungen) | Alle Verbindungen überprüfen; für akustische Kontrolle grober Fehler den Pegel am ELAC Sub auf -30 dB reduzieren; evtl. müssen Cinchstecker im Außendurch-messer nach justiert werden |
| Leiser Brumm | Quelle brummt, Erdschleife durch Cinch-Mehrfachver-bindungen | Test des ELAC SUB auf Eigenbrumm: Mit dem Ohr dicht an den Tieftönern darf ein wenig, am Hörplatz jedoch kein Brumm zu hören sein |
Gewährleistung / Werksgarantie
I. Die folgenden Garantiebestimmungen gelten für innerhalb der Europäischen Union und der Schweiz von einem autorisierten Fachhändler erworbene Produkte von ELAC, die unter XI. dieser Bestimmungen aufgeführt werden.
II. Die folgenden Bestimmungen erweitern die Rechte des Erwerbers und beeinflussen in keiner Weise die nach der jeweiligen Rechtsordnung zusätzlich bestehenden Rechte wie beispielsweise die Gewährleistungsrechte.
III. Aus den Garantiebestimmungen entstehen Ansprüche nur für diejenigen Käufer, die das betreffende Produkt von einem autorisierten Fachhändler erworben haben. ELAC betreibt ein selektives Vertriebssystem. Wird das Produkt von einem nicht autorisierten Händler erworben, entstehen keine Garantieansprüche.
Etwaige Gewährleistungsansprüche gegen den Verkäufer bleiben davon unberührt.
IV. Voraussetzung für die Geltendmachung von Garantieansprüchen ist, dass sich der Käufer unter www.elac.com innerhalb von drei Monaten ab Kaufdatum des jeweiligen ELAC-Produktes registrieren lässt. Zur Registrierung sind die folgenden Daten anzugeben:
- Kaufdatum, Name des autorisierten Fachhändlers, Kaufpreis
- Produktbezeichnung mit Seriennummer
- Adresse des Käufers
- E-Mail-Adresse und Telefonnummer des Käufers
Zur Registrierung ist die Einsendung einer Kopie des Kaufbeleges innerhalb der oben genannten Drei-Monats-Frist erforderlich. Dies kann auf elektronischem und postalischem Weg erfolgen. Die E-Mail-Adresse von ELAC lautet: info@elac.com. Weitere Kontaktmöglichkeiten unter www.elac.com. Zur Adresse siehe unten.
Die Registrierung kann auch insgesamt per Post erfolgen. Dazu muss der Erwerber die oben genannten Daten sowie eine Kopie des Kaufbeleges an die folgende Adresse versenden:
ELAC Electroacoustic GmbH
Rendsburger Landstraße 215
24113 Kiel
Deutschland
Stichwort: Garantie
V. Wird das Produkt von einem Erstkäufer weiterveräußert, können die weiteren Käufer den Restgarantieanspruch nur dann geltend machen, wenn diese sich ebenfalls binnen drei Monaten entsprechend Ziffer IV. registriert haben.
VI. Die Garantie erstreckt sich nur auf Material-, Konstruktions- oder Verarbeitungsmängel.
VII. Die Garantie erstreckt sich nicht auf Schäden, die auf grobe Behandlung oder unsachgemäßen Gebrauch zurückzuführen sind oder auf natürliche oder übliche Abnutzungen. Die Garantie erstreckt sich nicht auf optisch uneinheitliche Furnierstruktur oder Verfärbungen des Furniers, da es sich hierbei um natürliches Material handelt. Die Garantie erstreckt sich auch nicht auf sonstige Ereignisse, die nicht im zumutbaren Bereich von ELAC liegen.
Die Garantie erstreckt sich nicht auf Mängel, die in Verbindung mit anderen Produkten auftreten, die nicht von ELAC hergestellt wurden oder in sonstiger Weise durch nicht bestimmungsgemäßen Gebrauch auftreten. Auf die sachgerechte Bedienung gemäß der den Produkten beiliegenden Bedienungsanleitung wird ausdrücklich hingewiesen.
Die Garantie erstreckt sich nicht auf Mängel, die durch unsachgemäßes Aufstellen oder unsachgemäße Lagerung entstehen. Unsachgemäß ist beispielsweise das Aufstellen oder die Lagerung in feuchter Umgebung oder in einer Umgebung, in welcher das Produkt extremen Temperaturen und/oder Temperaturschwankungen, Oxidation oder Korrosion ausgesetzt ist. Mängel, die durch Verschütten von Flüssigkeiten oder Nahrungsmitteln oder sonstige chemische Substanzen an die Produkte gelangen und auf sie einwirken, sind von der Garantie ebenfalls nicht umfasst.
VIII. Die Garantie erlischt, wenn das Produkt nicht durch ELAC oder einen autorisierten Fachhändler geöffnet, verändert oder repariert wird. Die Garantie erlischt, wenn die Seriennummer entfernt oder unleserlich gemacht wird.
IX. Material-, Konstruktions- oder Verarbeitungsmängel werden innerhalb der Garantiefrist von ELAC oder von einem autorisierten Fachhändler des Landes, in welchem das Produkt erworben wurde, kostenlos behoben. Dies geschieht innerhalb einer wirtschaftlich angemessenen Frist. Nach Ermessen von ELAC oder des autorisierten Fachhändlers kann die Garantieleistung auch in einem Austausch des betroffenen Produktes erfolgen. Soweit baugleiche Produkte nicht mehr verfügbar sind, kann ein Austausch in Form eines anderen Produktes erfolgen, welches der gleichen Preis- und Qualitäts-Klasse entspricht.
Das Eigentum der ausgetauschten Ersatzteile oder der ausgetauschten Produkte geht auf ELAC über.
X. Eine Bemängelung muss innerhalb der Garantiezeit gegenüber ELAC oder einem autorisierten Fachhändler innerhalb angemessener Frist nach Entdeckung des Mangels bekanntgegeben werden. Im Garantiefall muss ELAC oder dem autorisierten Fachhändler das bemängelte Produkt und eine Kopie des Original-Kaufbeleges übergeben werden. Aus diesen Belegen müssen sich folgende Informationen ergeben:
a) Name und Adresse des Fachhändlers
b) Datum und Ort des Kaufes
c) Artikelbezeichnung, Produkttyp und Seriennummer
Zur Bearbeitung des Garantiefalles und Rücksendung etwaig reparierter oder ausgetauschter Produkte ist ebenfalls die Angabe des Namens und der Adresse des Käufers erforderlich.
Die Adresse von ELAC lautet:
ELAC Electroacoustic GmbH
Rendsburger Landstraße 215
24113 Kiel
Deutschland
Informationen über die autorisierten Fachhändler erfahren Sie auch über die Homepage elac.com.
Für den Fall einer Bearbeitung eines nicht unter diese Bedingungen fallenden Produktes, kann ELAC dem Anspruchsteller eine angemessene Bearbeitungsgebühr in Rechnung stellen.
XI. Die Garantiefrist beginnt mit Auslieferung des Produktes an den erstmaligen Endkunden.
Die Garantiefrist beträgt für
| ELAC-Passivlautsprecher | 10 Jahre |
| ELAC-Aktivlautsprecher sowie sonstige elektronische Geräte | 2 Jahre |
XII. Diese Herstellergarantie ist die einzige Garantie, welche ELAC für ihre Produkte gewährt. Sie geht allen sonstigen, mündlichen oder schriftlichen Garantiebedingungen vor. Eine Garantieleistung bewirkt keine Verlängerung der Garantiefrist und setzt auch keine neue Garantiefrist in Gang.
Die Haftung ist auf den Wert des Produktes beschränkt. ELAC haftet nicht für weitere eintretende Schäden oder Verluste direkter oder indirekter Art. Dies gilt nicht für Schäden, welche aufgrund Vorsatzes oder grober Fahrlässigkeit durch ELAC herbeigeführt wurden.
Herstellergarantie 01_2012 690342
Technische Daten | Specifications | 技术规格
| SUB 2050 SUB 2070 | ||
| Abmessungen H x B x T |Dimensions H x W x D |外形规格 长×宽×高 | 440 x 380 x 380 mm 475 x 360 x 385 mm | |
| Gewicht | Weight |重量 | 22 kg 32 kg | |
| Prinzip | Type |类型 | 1 way, active, closed box |单通道、有源、封闭箱式 | 1 way, active, closed box |单通道、有源、封闭箱式 |
| Prinzip | Type |类型 | 1 x 300 mm AS cone | 圆锥体 2 x 250 mm AS cone | 圆锥体 | |
| Obere Grenzfrequenz |Upper Cutoff Frequency |截止频率上限 | 40 - 150 Hz 40 - 150 Hz | |
| Übertragungsbereich |Frequency Range |频率范围 | 19 - 180 Hz 18 - 180 Hz | |
| Max. Verstärkerleistung |Max. Amplifier Power |功放最大功率 | 500 W 600 W | |
| Eingänge | Inputs |输入 | 2 x Line | 线路 (RCA)1 x ELAC WL input | 输入3 x Speaker level | 2 x Line | 线路 (RCA)1 x ELAC WL input | 输入3 x Speaker level |
| Eingangsempfindlichkeit |Input Sensitivity |输入敏感度 | 2 x 70 mV (RCA) 2 x 70 mV (RCA) | |
| Eingangswiderstand |Input Impedance |输入阻抗 | Line | 线路 20 kΩ Line | 线路 20 kΩ | |
| Netzspannung |Mains voltage |电源电压 | 100-120 V~, 50-60 Hz /220-240 V~, 50-60 Hz | 100-120 V~, 50-60 Hz /220-240 V~, 50-60 Hz |
| Leistungsaufnahme |Power consumption |功耗 | Max. | 最大 1 W | Stand-by | 待机,max. | 最大 700 W | full power | 满功率 | Max. | 最大 1 W | Stand-by | 待机,max. | 最大 900 W | full power | 满功率 |
| Netzsicherung |Mains fuse |电源熔断器 | T 5A L250V T 5A L250V |
Technische Änderungen vorbehalten | Specifications may be changed without further notice | 技术规格如有改动，恕不通知
Irrtümer sowie Änderungen von technischen Daten und Designmerkmalen vorbehalten
- Bedienungsanleitung Operating Instructions
- Inhaltsverzeichnis
- ELAC SUB 2050, ELAC SUB 2070
- SPEAKER LEVEL IN
- LINE IN L / LFE - R
- ELAC WIRELESS INTERFACE SOCKET
- Kaltgeräte-Anschluss-Stecker
- Sicherungshalter
- POWER (ON/OFF)
- Service-Anschluss
- Vorzüge der BASH®-Technologie
- APP „SUBCONTROL“
- SETUP
- LOWPASS
- Lautsprecherkonfiguration Übergangsfrequenz am ELAC SUB
- AUTO ON / OFF
- PARAMETRIC EQUALIZER
- AUTO EQ
- Anschluss des Subwoofers
- Digitale Surround-Anlagen
- Klassische HiFi-Anlagen Standardanschluss (Stereo-Cinch)
- HiFi Stereo Anlage
- Bassunterstützung für HiFi-Lautsprecher
- Aufstellungstipps
- Grundlegende Hinweise
- Einflüsse der Raumakustik
- Überlastungsschutz
- Störungshilfen
- Gewährleistung / Werksgarantie
Marke : ELAC
Modell : SUB 2050
Kategorie : Subwoofer
