Produkttyp	Multischalter
Modell	KEM 41732
Eingänge	17 x SAT (4 x 4) + 1 x terrestrisch
Teilnehmerausgänge	32
Frequenzbereich SAT	950 – 2400 MHz
Frequenzbereich TER	40 – 862 MHz
Anschlussdämpfung SAT	-2 bis 0 dB ±2 dB
Durchgangsdämpfung SAT	-2 bis -6 dB ±2 dB
Max. Ausgangspegel SAT	105 dBμV
Max. Ausgangspegel TER	90 dBμV
LNB-Versorgung	Externes Netzteil 15 V DC / 3,3 A oder Fernspeisung über Kaskade
Max. LNB-Versorgungsstrom	1600 mA
Stromverbrauch (externes Netzteil)	320 mA
Abmessungen (L x B x H)	304 x 286 x 63 mm
Gewicht	ca. 1600 g
Zulässige Umgebungstemperatur	-20 bis 50 °C
DC-Anschlusstyp	Hohlstecker 5,5/2,1 mm
Montage	Trockene Innenräume, nicht an der Decke, Freiraum min. 5 cm
Kaskadierbar	Ja
Steuerung	13/18 V, 0/22 kHz, DiSEqC 1.0
Entsorgung	Elektro-Altgeräte gemäß WEEE-Richtlinie

Häufig gestellte Fragen - Euroline KEM 41732 KATHREIN

Wie schließe ich den Multischalter KEM 41732 an?

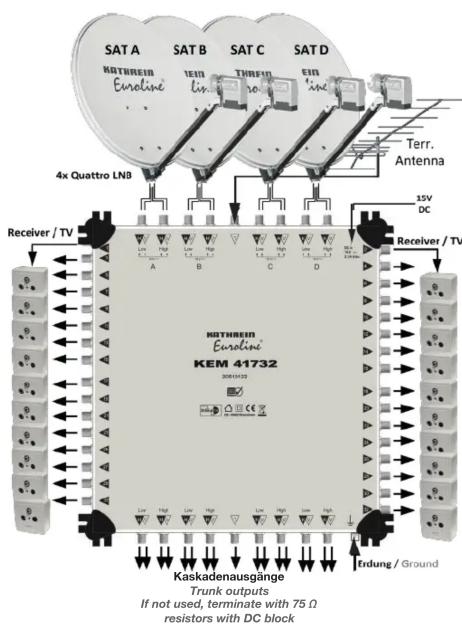

Verbinden Sie die SAT-Eingänge (A, B, C, D) mit den LNBs und den terrestrischen Eingang mit der Antenne. Die Teilnehmerausgänge werden mit den Receivern verbunden. Achten Sie auf den Aufdruck auf dem Gerät. Unbenutzte Ausgänge müssen mit 75-Ω-Abschlusswiderständen terminiert werden, bei Kaskadenausgängen zusätzlich mit Gleichspannungstrennung.

Welches Netzteil wird für den KEM 41732 benötigt?

Das optionale externe Netzteil KEMP 15 (Bestellnummer 20510131) mit 15 V DC / 3,3 A wird empfohlen. Alternativ ist eine Fernspeisung über die Kaskadenausgänge möglich. Die Stromaufnahme des Multischalters beträgt bei 32 Ausgängen 320 mA.

Kann ich mehrere Multischalter kaskadieren?

Ja, der KEM 41732 ist kaskadierbar. Verbinden Sie die Kaskadenausgänge (Trunk lines) des ersten mit den Eingängen des nächsten Schalters. Beachten Sie die Gesamtstromaufnahme und verwenden Sie ggf. einen Verstärker oder aktiven Splitter. Ein Anschlussbeispiel finden Sie in der Anleitung.

Was muss ich bei nicht benutzten Ausgängen beachten?

Nicht benutzte Teilnehmerausgänge müssen mit 75-Ω-Widerständen (z. B. EMK 03) abgeschlossen werden. Nicht benutzte Kaskadenausgänge benötigen zusätzlich einen DC-Blocker (Gleichspannungstrennung).

Wie wird die terrestrische Antenne angeschlossen?

Der terrestrische Eingang ist mit TER gekennzeichnet. Schließen Sie dort die DVB-T- oder UKW-Antenne an. Das Signal wird verstärkt zu jedem Teilnehmerausgang geleitet. Der Frequenzbereich liegt bei 40 – 862 MHz.

Welche Sicherheitshinweise sind zu beachten?

Das Gerät darf nicht geöffnet werden. Vor Arbeiten am System den Netzstecker ziehen. Montieren Sie das Gerät nur in trockenen Innenräumen, nicht an der Decke, und lassen Sie allseitig mindestens 5 cm Freiraum für Luftzirkulation. Beachten Sie die Normen EN 60728-11 und EN 60065.

Wie hoch ist der Stromverbrauch des KEM 41732?

Der Stromverbrauch des Multischalters beträgt 320 mA bei 32 Ausgängen (gemessen am externen Netzteil). Die LNB-Versorgung kann bis zu 1600 mA liefern.

Kann der Multischalter im Außenbereich montiert werden?

Nein, der KEM 41732 ist nur für trockene Innenräume geeignet. Die zulässige Umgebungstemperatur liegt zwischen -20 °C und +50 °C, aber das Gerät ist nicht spritzwassergeschützt.

Welche Koaxialkabel sind geeignet?

Verwenden Sie Koaxialkabel mit einem maximalen Innenleiterdurchmesser von 1,2 mm und ohne Grat. Die Anschlüsse sind 75-Ω-F-Buchsen gemäß EN 61169-24.

Wie erfolgt die Entsorgung des Multischalters?

Elektro-Altgeräte gehören nicht in den Hausmüll. Entsorgen Sie das Gerät gemäß der WEEE-Richtlinie 2002/96/EG an einer öffentlichen Sammelstelle.

BEDIENUNGSANLEITUNG Euroline KEM 41732 KATHREIN

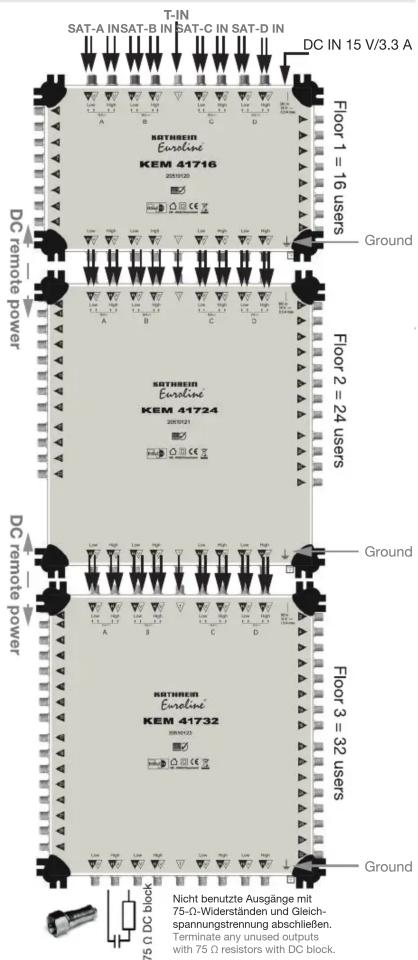

Anschlussbeispiel mit 3 Kaskaden, 3 Etagen, 72 TN Installation Example with 3 Cascades, 3 Floors, 72 Users

T-IN SAT-A INSAT-B IN SAT-C IN SAT-D IN DC IN 15 V/3.3 A KOTHEIN Euroline KEM 41716 20501020 Floor 1 = 16 users Ground Floor 2 = 24 users Ground Floor 3 = 32 users Ground DC remote power KOTHEIN Euroline KEM 41724 2050121 A B C D A B C D Nicht benutzte Ausgänge mit 75-Ω-Widerständen und Gleich- spannungstrennung abschließen. Terminate any unused outputs with 75 Ω resistors with DC block.

Anschlussbeispiel / Installation Example

Entsorgung / Disposal

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Installationsanleitung

Installation Manual

Multischalter / Multi-switch

Type: KEM 31312/31316/31324/31332

KEM 41712/41716/41724/41732

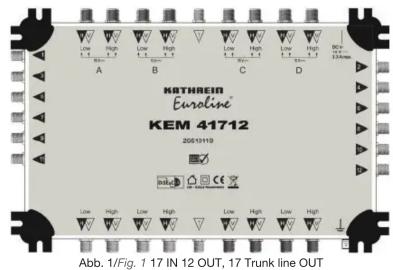

KATHREIN Eurolini KEM 41712 200510110 Abb. 1/Fig. 7 17 IN 12 OUT, 17 Trunk line OUT

Merkmale / Characteristics

• 12 bis 16 x SAT und 1 x terrestrischer Eingang 12 to 16 x SAT inputs und 1 x terrestrial input
• Mit 12, 16, 24 oder 32 Teilnehmerausgängen erhältlich Available with 12, 16, 24 or 32 subscriber outputs
• Terrestrische Signale (DVB-T/UKW) werden verstärkt zu jedem Ausgang geleitet. Terrestrial signals (DVB-T/UKW) are amplified and transferred to each output.
• Kaskadierbar, z. B. für Flurverteilungen in größeren Wohnblöcken Can be cascaded, e.g. to install floor distribution networks in large buildings
• Kombinierbar mit Eingangsverstärkern, aktiven oder passiven Splittern (Taps) oder Linienverstärkern
  Can be combined with input amplifiers, active or passive splitters (taps) or trunk amplifiers
• Versorgung über ein optional erhältliches externes Netzteil KEMP 15, BN 20510131, um die LNBs und evtl. installierte SAT-ZF-Verstärker und den internen terrestrischen Verstärker zu versorgen
  Power supply over an optionally available external power supply unit KEMP 15, order no.: 20510131, for remote powering of LNBs and possibly installed SAT-IF amplifiers and internal terrestrial amplifiers
• Fernspeisung durch Kaskadenanschlüsse sowie eine Fernspeisung durch einen vorgeschalteten Verstärker oder aktiven Splitter (dabei Stromaufnahme beachten)
  Remote power supply via cascaded connections as well as via an upstream amplifier or active splitter possible (pay attention to the total power consumption)
• 13-IN- & 17-IN-Versionen grundsätzlich baugleich, sowie die 12 & 16-OUT- und die 24- & 32-OUT-Versionen
  13 IN & 17 IN versions are basically identical, as well as 12 & 16 OUT and 24 & 32 OUT versions

Bestimmungsgemäßer Gebrauch / Intended Use

Die kaskadierbaren Multischalter sind für die Installation in In-Haus SAT-ZF-Verteilnetzen geeignet. Jeder Teilnehmeranschluss wird vom SAT-Receiver oder TV gesteuert: 13 V/18 V (Vert./Horiz.), 22 kHz (Low-/High-Band) und DiSEqC 1.0 (SAT A/SAT B). Die Geräte dienen ausschließlich der Installation von Satellitenempfangsanlagen.

Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. der Garantie zur Folge. The cascadable multiswitches are designed for in-house SAT-IF distribution networks. Each subscruber output is operated by a satellite receiver or TV: 13 V/18 V (vert./horiz.), 22 KHz (low-/high-band) and DiSEqC 1.0 (SAT A/SAT B). The devices are designed solely for the installation of satellite receiver systems. Any other use or failure to comply with these instructions will void the warranty or guarantee.

Montage- und Sicherheitshinweise Installation and Safety Instructions

Warnung / Warning

efahr durch elektrische Spannung! / Danger to life from electric shock!

- Gerät nicht öffnen oder daran manipulieren.

- Bei Arbeiten an der Anlage immer Netzstecker aus der Steckdose

ziehen.

- Um das Gerät allseitig ein Freiraum von min. 5 cm lassen.

• Gerät nicht an der Decke montieren.

- Um das Gerät eine freie Luftzirkulation sicherstellen.

- Zulässige Umgebungstemperatur: -20^ bis +50^

Permissible ambient temperature: -20^ bis +50^

- Auf das Netzgerät keine mit Flüssigkeit gefüllten Gegenstände

stellen.

- Das Netzgerät nicht Tropf- oder Spritzwasser aussetzen.

- Sicherstellen, dass der Netzstecker ohne Schwierigkeiten zugäng-

lich und benutzbar ist.

- Netzstecker ziehen, um das Gerät sicher vom Netz zu trennen.

efahr von Geräteschäden! / Risk of material damage!

- Gerät nur in trockenen Innenräumen und nicht auf oder an leicht

entzündlichen Materialien montieren.

- Gerät mit einer Potenzial-Ausgleichsleitung versehen

(Cu, mind. 4 mm ^2 ).

- Sicherheitsbestimmungen der jeweils aktuellen Normen

EN 60728-11 und EN 60065 beachten.

- Befestigungsmittel: Holzschrauben, ∅ max. 4,5 mm

- Verbindungsstecker: HF-Stecker 75 Ω (Serie F) gemäß EN 61169-24

- Nicht benutzte Teilnehmerausgänge mit 75-Ω-Widerständen abschließen, z. B. EMK 03.

- Nicht benutzte Kaskadenausgänge mit 75-Ω-Widerständen inkl. DC-Blocker abschließen.

- Nur Koaxialkabel mit einem maximalen Innenleiterdurchmesser von 1,2 mm und ohne Grat verwenden.

- Vor Inbetriebnahme die Anlage auf evtl. Kurzschlüsse der Koaxialkabel überprüfen. Darauf achten, dass die Eingangspegel der SAT-Ebenen möglichst gleich hoch sind. Eine Power-LED zeigt den Betrieb an. Die Stromzufuhr kontrollieren, wenn die Power-LED nicht leuchtet.

Gerät anschließen / Connecting the unit

Anschlüsse gemäß dem Aufdruck installieren. Connect according to the sticker on the device. Elektrische Installationen nur durch geschultes Fachpersonal durchführen lassen.

Technische Daten / Technical Data

Typ	KEM 31312/16KEM 41712/16	KEM 31324/32KEM 41724/32
BestellnummerOrder number	205101 15/16205101 19/20	205101 17/18205101 21/22
Eingänge/Inputs	13 IN: 3 x 4 x SAT, 1 x terr.17 IN: 4 x 4 x SAT, 1 x terr.
TeilnehmerausgängeSubscriber Outputs	12/16 24/32
Eingangs- und AusgangsimpedanzInput and output impedance	75 Ω F-Female
Frequenzbereich SATFrequency range SAT	950 – 2400 MHz
Frequenzbereich TERFrequency range TER	40 – 862 MHz
Kaskadenausgänge/Trunk outputs 13/17 (3/4 x 4 SAT + 1 x terr.)
Anschlussdämpfung SATInsertion loss SAT	-3 – 0 dB ± 2 dB -2 –	0 dB ± 2 dB
Anschlussdämpfung TERInsertion loss TER	0 dB ± 2 dB 0 dB =	3 dB
Durchgangsdämpfung SATThrough loss SAT	-1 – -3 dB ± 1 dB -2 –	-6 dB ± 2 dB
Durchgangsdämpfung TERThrough loss TER	-2 – -4 dB ± 1 dB -2 –	-5 dB ± 2 dB
Isolation TER/SAT typ. 30 dB
Max. Ausgangspegel SAT (IMD 335 dB nach EN 50083-3)Max. output level SAT(IMD 3 35 dB) according toEN 50083-3	105 dBμV
Max. Ausgangspegel TERMax. output level TER (IMD 3 60 dB)	90 dBμV
Isolation H/V typ. 30 dB
Eingangsanpassung SATInput return loss SAT	>10 dB
Eingangsanpassung TERInput return loss TER	>10 dB
LNB-VersorgungLNB supply voltage	Ext. Netzteil 15 V DC / 3.3 A oder Fernspeisespannung über Kaskade / Ext. PSU 15 V DC / 3.3 A or remote feed via trunk lines
Max. LNB-VersorgungsstromMax. LNB supply current	1600 mA
Ausgangsanpassung SATOutput return loss SAT	>10 dB
Ausgangsanpassung TEROutput return loss TER	>10 dB
StromverbrauchCurrent consumption	49 mA (from STB)
Externes NetzteilExternal PSU	90 – 230 V AC zu 15 V DC 3.3 A: KEMP 15, BN 2051013190 – 230 V AC to 15 V DC 3.3 A: KEMP 15, Order no. 20510131
Stromverbrauch des ext. NetzteilsCurrent consumption from ext. PSU	200 mA 320 mA
Schaltbefehle/ Switch commands 13/18 V, 0/22 kHz, DiSEqC 1.0
Abmessungen (L x B x H)/Dimensions (L x W xH)	286 x 185 x 63 mm	304 x 286 x 63 mm
Gewicht/Weight	~ 1000 g	~ 1600 g
Zulässige UmgebungstemperaturPermissible ambient temperature	-20 – 50 °C
DC-AnschlusstypDC Connector type	DC-Netzteilbuchse 5,5/2,1 mmDC Jack 5.5/2.1 mm
