BEDIENUNGSANLEITUNG KAZ 23 KATHREIN

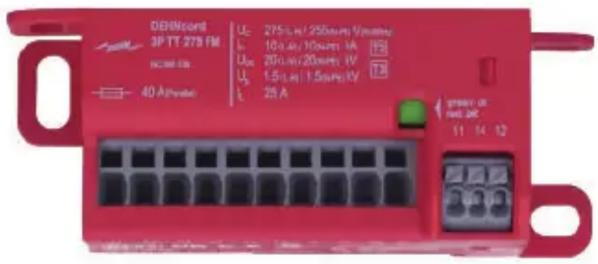

Der KAZ 23 erhöht den in Kathrein-Wallboxen AC20/AC40/AC60/AC40E/AC60E enthaltenen Überspannungsschutz und schützt die Wallbox und das angeschlossene Elektrofahrzeug auch dann zuverlässig vor Beschädigungen, wenn der Abstand zwischen Hauptverteilungskasten und Ladestation mehr als 10 m beträgt. Überspannungen > 20000 V führen zur Zerstörung des Geräts. In diesem Fall wechselt die Farbe der Statusanzeige von Grün in Rot und das Gerät muss ausgetauscht werden.

Merkmale

■ Kompakte Bauform
■ Optische Statusanzeige
■ Fernmeldekontakt
■ Push-In-Technik
■ Einfache Montage
■ Typ 2 + Typ 3 nach EN 61643-11

Einbau in Kathrein-Wallboxen

Beachten Sie die beiliegenden Montage- und Sicherheits-hinweise!

Der Überspannungsableiter KAZ 23 muss im Hauszuleitungsstrang vor dem Leiterplatten-Klemmenblock angeschlossen werden. Das nebenstehende Bild zeigt eine mögliche Einbaulage im unteren Bereich der Wallbox und den Anschluss der Adern.

1. Entfernen Sie ca. 180 mm vom Außenmantel des Hauszuleitungskabels und montieren Sie das Kabel an die Wallbox entsprechend der dort beiliegenden Bedienungsanleitung.
2. Biegen Sie für die Verbindung vom Überspannungsableiter zum Klemmenblock fünf Adern entsprechend dem nebenstehenden Bild.
3. Schließen Sie entsprechend der Geräte- beschriftung die Adern in der Reihenfolge L1, L2, L3, N, PE (von links nach rechts) an, wobei jeweils links die Hauszuleitung und rechts die Leitung zum Klemmenblock montiert wird.

■ Überspannungsschutz KAZ 23
■ Schraube ∅ 2,5 x 7 mm
■ Unterlegscheibe
■ 2 x Kabelbinder
■ Montage- und Sicherheitshinweise
■ Anwendungshinweis

1. Achten Sie darauf, dass die Anschlusskabel maximal 10 mm über das Gehäuse hinausragen dürfen, um eine Kollision mit dem Deckel zu vermeiden.
2. Befestigen Sie den KAZ 23 mit der Schraube und der Unterlegscheibe aus dem Zubehör auf den unten liegenden Gehäusedom.
3. Fixieren Sie die Kabelstränge mit den beiliegenden Kabelbindern (siehe Bild Beispiel Einbaulage).

Abmessungen

Typ | BN KAZ 23 | 62020003
Nennspannung (UN) AC V 230 (50/60 Hz)
Höchste Dauerspannung (UC) AC [L-N] | AC [N-PE] V 275 | 255 (50/60 Hz)
Höchste Dauerspannung (UC) DC V 350
Nennlaststrom (IL) AC / DC A 25
Nennableitstoßstrom (IN) (8/20 μs) (L-N) | (8/20 μs) (N-PE) kA 10 | 10
Max. Ableitstoßstrom (Imax) (8/20 μs) (L-N) | (8/20 μs) [N-PE] kA 20 | 40
Gesamtableitstoßstrom (Itotal) (8/20 μs) [L +N-PE] kA	40
Kombinierter Stoß (Uoc) [L-N]/[N-PE]	kV 20
Schutzpegel (Up) [L-N] | [N-PE]	kV	≤1,5 | ≤1,5
Folgestromlöschfähigkeit (Is) [N-PE]	Aeff	100
Ansprechzeit (tA) [L-N] | [L/N-PE]	ns	25 | 100
Max. netzseitiger Überstrom (gG) seriell | parallel	A	25 | 40
Kurzschlussfestigkeit netzseitiger Überstromschutz (IsCCR)	kAeff	6
Anschlussquerschitt Push-In-Klemmen | FM-Klemmen	mm2	0,2 – 6 | max 1,5
Zul. Betriebstemperatur	°C	-40 bis +80
Schutzart im eingebautem Zustand		IP 20
Schaltleistung AC		250 V /0,5A
Schaltleistung DC		250 V/0, 1 A | 125 V/0,2 A | 75 V/0,5 A
Gewicht	g	105
