Merkmale

Das Single-Universal-Speisesystem KEL 411 eignet sich für Satellitenempfangsanlagen, bei denen ein Teilnehmeranschluss zu versorgen ist. Es ist zum Empfang von Satelliten im ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat und Hispasat.

Montage

Sicherheitshinweise

Vor der Montage des Speisesystems die Sicherheitshinweise im Anwendungshinweis der Kathrein Euroline-Parabolantennen lesen.

Die Sicherheitshinweise für Parabolantennen und Speisesysteme sind identisch.

Speisesystem montieren

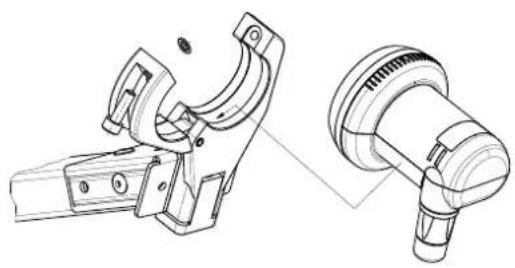

1. Speisesystem zwischen Unter- und Oberteil der Speisesystemhalterung einklemmen und mittels der Schraube locker anschrauben (Abb. 1).
2. Gradwert für die Polarisationseinstellung aus Abb. 2 entnehmen.
3. Speisesystem durch Kippen auf den entsprechenden Winkel einstellen.
4. Speisesystemhalterung fest verschrauben (Abb. 3).

Kabelanschluss

1. Auf das Kabel, Kathrein-Typ LCD 90, LCD 95A+, LCD 111A+ oder LCD 115A+, Wetterschutzkappe aufschieben.
2. Das Kabel abisolieren und F-Stecker* aufschrauben. Dabei darauf achten, dass keines der Geflechtdrähtchen nach der Steckermontage den Innenleiter berührt (Kurzschlussgefahr).
3. F-Stecker am Speisesystem anschließen.
4. Wetterschutzkappe hochschieben, bis sie in der Öffnung am Speisesystemgehäuse einrastet.
   *) Nicht im Lieferumfang enthalten.

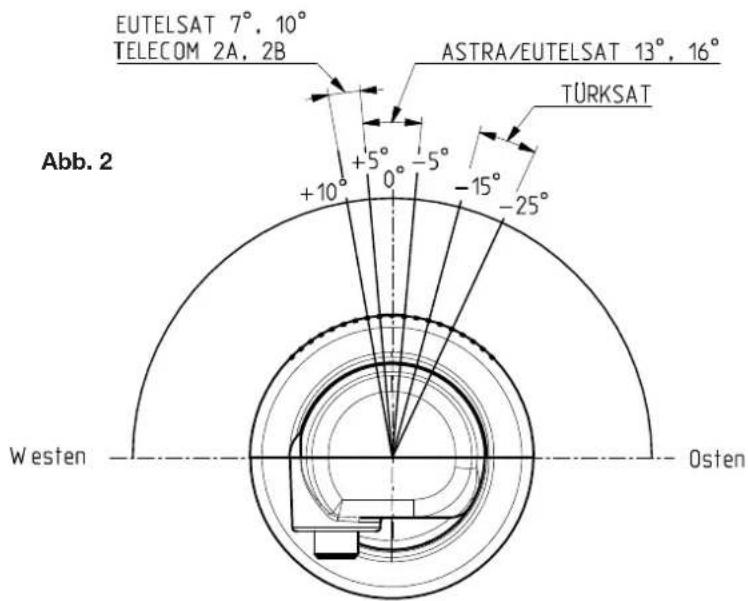

EUTELSAT 7°, 10° TELECOM 2A, 2B ASTRA/EUTELSAT 13°, 16° TÜRKSAT +5° 0° -5° -15° -25° +10° 0° -15° -25° Abb. 2 Westen Osten

Standpunkt vor dem Spiegel

Satellitenempfangsanlage ausrichten

Das Ausrichten der Kathrein Euroline-Satellitenempfangsanlage der Montageanleitung entnehmen, die der Parabolantenne beige-packt ist. Bei Fremdfabrikaten das Ausrichten der Empfangsanlage der mitgelieferten Produktdokumentation entnehmen.

Technische Daten

TypEinheit KEL 411
Best.-Nr. 20110027
		CE
Geeignet für Parabolspiegel KEA 650W/G/R, KEA 750W/G/R, KEA 850W/G/R
Polarisation 1 x horizontal oder vertikal
Eingangsfrequenz GHz 10,70 – 11,70 und 11,70 – 12,75
Verstärkung dB typ. 60
Ausgangsfrequenz MHz Low-Band 950 – 1950		High-Band 1100 – 2150
Oszillatorfrequenz (L. O.) GHz		9,750
		10,600
Polarisationsentkopplung dB		min. 20
Ausgang/Impedanz	-/Ω	1 x F-Connector/75
Versorgungsspannung LNB	V	vert. (Low-Band) 11,5 – 14,0 (0 kHz)/(High-Band) 11,5 – 14,0 (22 kHz)hor. (Low-Band) 16,0 – 19,0 (0 kHz)/(High-Band) 16,0 – 19,0 (22 kHz)
Stromaufnahme LNB	mA	max. 165
Abmessung Feed-Aufnahme (∅)	mm	40
Abmessungen mit Kappe	mm 80 x	61 x 76
Gewicht ca.	kg/St.	0,15
