BEDIENUNGSANLEITUNG Euroline KEL 422 KATHREIN
Das Twin-Universal-Speisesystem KEL 422 eignet sich für Satelliten-Empfangsanlagen, bei denen zwei Teilnehmeranschlüsse zu versorgen sind. Es ist zum Empfang von Satelliten im ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat und Hispasat.
Montage
Sicherheitshinweise
Vor der Montage des Speisesystems die Sicherheitshinweise im Anwendungshinweis der Kathrein Euroline-Sat-Antennen lesen.
Die Sicherheitshinweise für Sat-Antennen und Speisesysteme sind identisch.
Speisesystem montieren

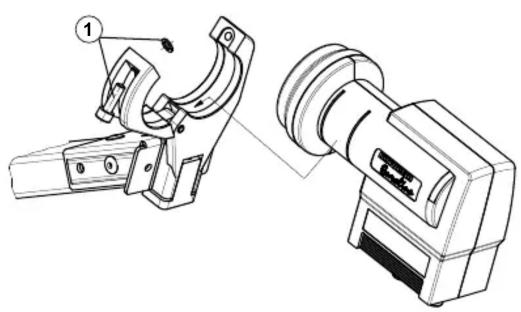

- Speisesystem zwischen Unter- und Oberteil der Speisesystemhalterung einklemmen und mittels der Schraube locker anschrauben (Abb. 1).

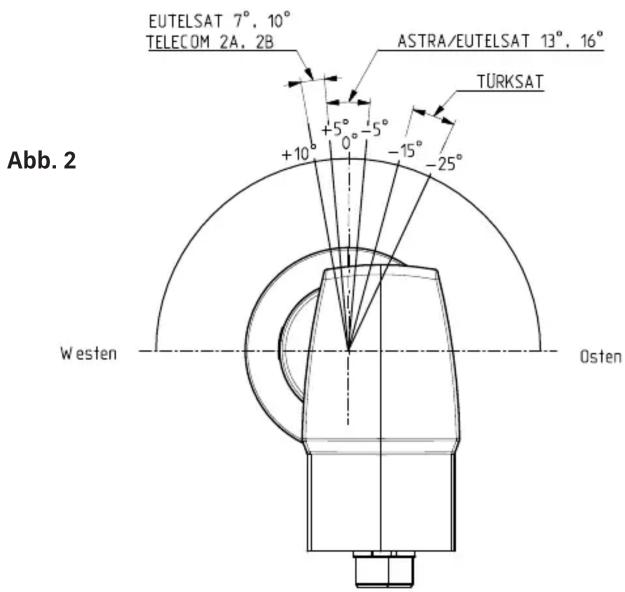

- Gradwert für die Polarisationseinstellung aus Abb. 2 entnehmen.
- Speisesystem durch Kippen auf den entsprechenden Winkel einstellen.
- Speisesystemhalterung fest verschrauben (Abb. 3).
Kabelanschluss
- Auf das Kabel, Kathrein Kabeltyp LCD 90, LCD 111 A+, LCD 115 A+, LCD 120 A+ oder LCD 130 A+, Wetterschutzkappe aufschieben.
- Das Kabel abisolieren und F-Stecker* (z. B. EMK 01) aufschrauben. Dabei darauf achten, dass keines der Geflechtdrähtchen nach der Steckermontage den Innenleiter berührt (Kurzschlussgefahr).
- Kabel am Speisesystem anschließen.
- Wetterschutzkappe bis auf Anschlag am Speisesystemgehäuse nach unten schieben.
*) Nicht im Lieferumfang enthalten.
Satellitenempfangsanlage ausrichten
Bitte entnehmen Sie die Vorgehensweise beim Ausrichten der Kathrein Euroline-Sat-Anlage der Montageanleitung, die der Sat-Antenne beigelegt ist. Bei Fremdfabrikaten das Ausrichten der Empfangsanlage der mitgelieferten Produktdokumentation entnehmen.
Technische Daten
| Typ Einheit KEL 422 | ||
| Best.-Nr. 20110028 | ||
| Geeignet für Sat-Antenne KEA 650W/G/R, KEA 750W/G/R, KEA 850W/G/R, KEA 1000W/G/R | ||
| Polarisation umschaltbar 2 x horizontal oder vertical | ||
| Eingangsfrequenz GHz 10,70 – 11,70 und 11,70 – 12,75 | ||
| Verstärkung dB typ. 58 | ||
| Ausgangsfrequenz MHz Low-Band 950 – 1950 | High-Band 1100 – 2150 | |
| Oszillatorfrequenz (L. O.) GHz 9,750 | 10,600 | |
| Polarisationsentkopplung dB | min. 20 | |
| Ausgang/Impedanz | -/Ω | 2 x F-Connector/75 |
| Versorgungsspannung LNB | V | vert. (Low-Band) 11,5 – 14,0 (0 kHz)/(High-Band) 11,5 – 14,0 (22 kHz)hor. (Low-Band) 16,0 – 19,0 (0 kHz)/(High-Band) 16,0 – 19,0 (22 kHz) |
| Stromaufnahme LNB | mA | typ. 115 |
| Abmessung Feed-Aufnahme (∅) | mm | 40 |
| Abmessungen mit Kappe | mm | 131 x 63 x 108 |
| Gewicht ca. | kg/St. | 0,34 |
Garantiebedingungen
■ Die Garantie bezieht sich ausschließlich auf den Ersatz des Produktes.
Das LNB muss fachmännisch, unter Berücksichtigung der Vorgaben des beigelegten Anwendungshinweises, montiert werden.
Das LNB darf nicht verändert werden, z. B. angebohrt.
Das LNB darf mechanisch nicht beschädigt werden, z. B. Deformationen durch Absturz vom Dach.
Das LNB darf nicht durch Chemikalien beschädigt werden, wie z. B. durch Lösungsmittel, Lacke, Reinigungsmittel o. Ä.
■ Des Weiteren besteht keine Garantie für die Folgen höherer Gewalt, wie z. B. durch Blitzeinschlag, Sturm oder Hagel.
■ Als Garantienachweis dient ausschließlich die Originalrechnung.
Servicestelle
Sollten Sie mit den Kathrein Euroline-Qualitätsprodukten wider Erwarten Probleme haben, setzen Sie sich bitte mit Ihrem Fachhändler bzw. mit unserer Servicestelle in Verbindung. Die Anschrift unserer Servicestelle lautet:
autronic electronic-service GmbH
Hauptstraße 2a
35792 Löhneberg-Obershausen
Telefon: +49 6477 612 310 1
Fax: +49 6477 612 302 0
Email: service-kathrein@autronic-service.de
Vereinfachte EU-Konformitätserklärung
Hiermit erklärt die KATHREIN Digital Systems GmbH, dass das Gerät KEL 422, BN: 20110028 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.kathrein-ds.com
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
