Produkttyp	Satellitenreceiver
Marke	Kathrein
Modell	Euroline KEA 1000
Abmessungen (B x H x T)	Ca. 260 x 45 x 160 mm
Gewicht	Ca. 0,5 kg
Stromversorgung	12V DC, 1A (externes Netzteil)
Leistungsaufnahme	< 10 W
Eingangsfrequenz	950 - 2150 MHz
Eingangspegel	-65 bis -25 dBm
Demodulation	DVB-S, DVB-S2
Symbolrate	2 - 45 MS/s
Videoausgang	SCART, Composite, S-Video
Audioausgang	Stereo RCA, Digital Audio (S/PDIF)
Kanal Speicher	2000 Kanäle
DiSEqC-Unterstützung	DiSEqC 1.0, 1.2, 1.3 (USALS)
Hauptfunktionen	Satelliten-TV-Empfang, Kanallistenverwaltung, Favoritenlisten, Kindersicherung, Software-Update via Satellit
Fernbedienung	Inklusive
Wartung & Reinigung	Reinigen Sie mit einem weichen, trockenen Tuch. Keine Flüssigkeiten oder Scheuermittel verwenden.
Sicherheit	Von Feuchtigkeit, Wärmequellen und direkter Sonneneinstrahlung fernhalten. Nur das mitgelieferte Netzteil verwenden.
Ersatzteile & Reparierbarkeit	Ersatzteile (Fernbedienung, Netzteil) über den Service erhältlich. Reparaturen sollten von autorisiertem Personal durchgeführt werden.

Häufig gestellte Fragen - Euroline KEA 1000 KATHREIN

Wie schließe ich den Kathrein Euroline KEA 1000 an meinen Fernseher an?

Verwenden Sie ein SCART-Kabel oder Composite RCA (gelb, weiß, rot), um den Receiver an Ihren Fernseher anzuschließen. Stellen Sie sicher, dass der Fernseher auf den richtigen AV-Eingang eingestellt ist.

Wie kann ich einen Sendersuchlauf am KEA 1000 durchführen?

Gehen Sie ins Menü, wählen Sie 'Installation' oder 'Sendersuchlauf', wählen Sie Ihren Satelliten und LNB-Typ aus und starten Sie den automatischen Suchlauf.

Was soll ich tun, wenn der Receiver kein Signal hat?

Überprüfen Sie die Koaxialkabelverbindung, stellen Sie sicher, dass der LNB mit Strom versorgt wird (normalerweise über den Receiver), und vergewissern Sie sich, dass die Satellitenschüssel korrekt ausgerichtet ist.

Wie richte ich die Fernbedienung für meinen Fernseher ein?

Die Fernbedienung kann grundlegende TV-Funktionen steuern. Geben Sie über die SETUP-Taste einen TV-Code (Liste im Handbuch) ein. Testen Sie Lautstärke und Ein/Aus.

Kann ich die Firmware des KEA 1000 aktualisieren?

Ja, über Satelliten-Download. Gehen Sie im Menü zu 'Software-Update', wählen Sie 'Update starten' und warten Sie auf den Abschluss. Schalten Sie das Gerät während des Updates nicht aus.

Warum fehlen einige Kanäle oder sind verschlüsselt?

Fehlende Kanäle erfordern möglicherweise einen erneuten Suchlauf. Verschlüsselte Kanäle benötigen ein gültiges Abonnement oder ein CAM-Modul. Überprüfen Sie Ihre Zugangskarte.

Wie setze ich den Receiver auf die Werkseinstellungen zurück?

Gehen Sie zu 'Einstellungen' oder 'Installation', wählen Sie 'Werkseinstellungen', geben Sie die PIN ein (Standard 0000) und bestätigen Sie. Alle Benutzereinstellungen gehen verloren.

Was macht die DiSEqC-Funktion?

DiSEqC ermöglicht das Umschalten zwischen mehreren Schüsseln oder LNBs. Konfigurieren Sie im Menü unter 'LNB-Einstellungen'. Verwenden Sie DiSEqC 1.0 für einfaches Umschalten.

Wie kann ich den Receiver an eine Soundanlage anschließen?

Verwenden Sie den digitalen Audioausgang (S/PDIF optisch oder koaxial) oder die Stereo-RCA-Ausgänge (rot/weiß), um ihn an Ihren Verstärker oder Ihre Soundbar anzuschließen.

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Ersetzen Sie die Batterien, stellen Sie sicher, dass sich keine Hindernisse zwischen Fernbedienung und Receiver befinden, und prüfen Sie, ob die LED der Fernbedienung blinkt. Versuchen Sie, die Fernbedienung erneut zu koppeln, indem Sie OK 3 Sekunden lang drücken.

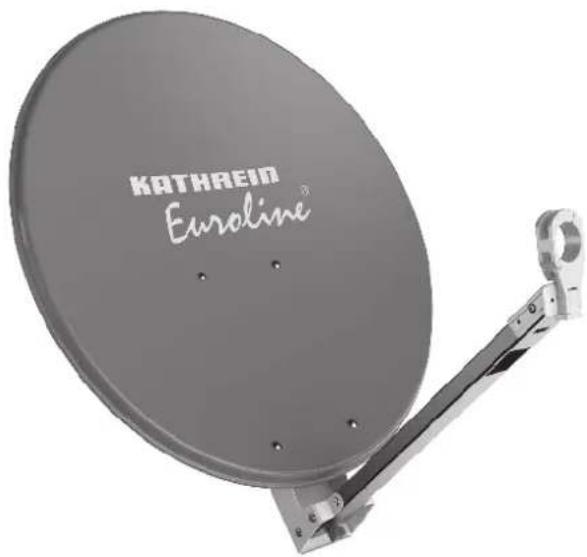

BEDIENUNGSANLEITUNG Euroline KEA 1000 KATHREIN

■ Reflektor aus Aluminium, pulverbeschichtet
■ Rückenteil aus verzinktem Stahlblech
■ LNB-Tragarm aus Aluminium
■ Mast- und Schließschellen aus verzinktem Stahlblech (komplett vormontiert)
■ Schrauben und Muttern in Inox-Ausführung
Farbe: KEA 650/750/850/1000 – graphit (ähnl. RAL 7012), rotbraun (ähnl. RAL 8012), weiß (ähnl. RAL 9002)
Lieferumfang: Reflektor mit vormontierter Mast- und Speise-systemhalterung
- Nur KEA 750/850/1000: Aufnahme von zwei LNBs (Multi-feed-Empfang) zum Empfang von bis zu 6° auseinander liegenden Satelliten, z. B. ASTRA/EUTELSAT HOTBIRD. Dazu ist zusätzlich die Multifeed-Halterung KEZ 02 (BN 20010056) erforderlich (siehe Optional erhältliches Zubehör).

KATHREIN Euroline®

Bestimmungsgemäßer Gebrauch

Die Parabolantennen sind ausschließlich für den Empfang von Satellitensignalen und nur für den Einsatz als Haushaltsantenne vorgesehen. Als Haushaltsantenne gilt gemäß DIN EN 60728-11 eine Antenne mit höchstens 6 m freier Mastlänge und einem Einspannmoment bis zu 1650 Nm.

Die Parabolantennen sind für die Verwendung mit einem Speisesystem (LNB) zum Empfang der Signale von einer Satellitenposition oder mit zwei Speisesystemen für Multifeed-Anwendungen zum Empfang der Signale von zwei Satellitenpositionen mit bis zu 6° Satellitenabstand konzipiert (bei KEA 750/850/1000 mit KEZ 02).

• Nicht geeignet für die Montage an schwingungsanfälligen Bauwerken.
• Unbedingt die Angaben über die maximale Windgeschwindigkeit in den Technischen Daten beachten. Bei Überschreitung dieser Geschwindigkeit können Teile abbrechen!
  • Die Speisesysteme sowie Hinweise zu deren Montage gehören nicht zum Lieferumfang der Parabolantenne.
• Verwenden Sie die Parabolantenne nicht zu anderen Zwecken als in dieser Anleitung angegeben! Insbesondere dürfen Sie niemals – irgendwelche Bauteile verändern oder

— andere Bauteile verwenden, als vom Hersteller ausdrücklich für die Verwendung mit der Antenne vorgesehen.

Andernfalls kann es sein, dass die Antenne nicht mehr ausreichend stabil und sicher ist!

- Für die Installation/Montage und den Betrieb der Antenne die jeweils aktuell gültige Gesetzes- und Normenlage verbindlich beachten/anwenden.

Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.

Tipp

Bewahren Sie die Anleitung für später auftretende Fragen sorgfältig auf und legen Sie diese dem Gerät bei Weitergabe der Antenne an den nächsten Benutzer bei.

Lieferumfang

Lieferumfang KEA 650/750: Lieferumfang KEA 850/1000:

• Tragarm vormontiert
• Reflektor
  • 4 x Schraube M6 x 35 Inox
  • 4 x selbstichernde Mutter M6 Inox

• Gebrauchsanleitung

• Tragarm vormontiert

• Reflektor
• 6 x Schraube M6 x 35 Inox
• 6 x selbstichernde Mutter M6 Inox
• Gebrauchsanleitung

Optional erhältliches Zubehör

■ Multifeed-Halterung KEZ 02, BN 20010056

Tipp

Multifeed-Halterung passend für KEA 750/850/1000. Die Elevationswerte können Sie mit der Azimut-/Elevationsberechnung im Internet auf http://www.kathrein-ds.com ermitteln.

Vor der Montage, dem Anschluss und der Verwendung der Parabolantenne unbedingt die Hinweise in dieser Anleitung beachten! Wenn Sie die Hinweise nicht beachten,

• können durch Fehlverhalten Gefahren für Ihre Gesundheit und Ihr Leben entstehen,
• können durch Fehler bei der Montage oder beim Anschluss Schäden an der Antenne oder am Montageort entstehen,
• haftet der Hersteller nicht für darauf zurückzuführende Fehlfunktionen und Schäden!

GEFAHR

Lebensgefahr durch Stromschlag bei Berührung von elektrischen Einrichtungen!

▶ Niemals Antennen unter oder in der Nähe von Freileitungen montieren.
Bei Montage mindestens 1 m Abstand zu allen elektrischen Einrichtungen halten.
▶ Niemals bei aufziehendem Gewitter oder während eines Gewitters an Antennenanlagen arbeiten.

WARNUNG

Gefahr schwerer Verletzung bei Montagearbeiten auf dem Dach!

▶ Feste und rutschsichere Schuhe tragen.
Dächer oder absturzgefährdete Stellen nur mit einem ordnungsgemäß angelegten intakten Sicherheitsgurt betreten oder Arbeitsbühne verwenden.
▶ Sicherstellen, dass das Dach und die Aufstiegshilfe trocken, sauber und rutschfest sind.
Sicherstellen, dass die montierende/reparierende Person eine sichere Stand- und Halteposition hat. Evtl. am Dach angurten.
Sicherstellen, dass die montierende/reparierende Person schwindelfrei ist und sich sicher auf dem Dach bewegen kann.
Sicherstellen, dass das Dach ausreichend stabil ist und das Gewicht der montierenden/reparierenden Person tragen kann. Im Zweifelsfall einen qualifizierten Fachhändler oder einen Fachmann des Dachhandwerks kontaktieren.
▶ Sicherstellen, dass sich während der Montage/Reparatur niemand unterhalb des Montageortes befindet.
▶ Die jeweiligen landesspezifischen Sicherheitsbestimmungen und aktuellen Normen, z. B. DIN EN 60728-11 beachten.

WARNUNG

Gefahr schwerer Verletzung durch Brandgefahr bei atmosphärischen Überspannungen (statische Aufladung) oder Blitzentladungen (z. B. Gewitter)!

Niemals Antennen auf Gebäuden mit leicht entzündbaren Dachabdeckungen, z. B. Stroh, Reet oder ähnlichen Materialien montieren.

Montageort wählen

Der richtige Montageort ist entscheidend darüber, ob die Parabolantenne sicher aufgebaut ist und optimal funktionieren kann. Bei der Wahl des Montageortes Folgendes beachten:

• Bauwerktypische Besonderheiten berücksichtigen. Bei Montage an Dach- und Gebäudekanten und zylindrischen Bauwerken ist gemäß DIN EN 1991-1-4 bzw. DIN 4131 mit erhöhten Wind oder Schwingungsbelastungen zu rechnen.
  • Die dynamischen Eigenschaften der Antenne und des Bauwerks können sich gegenseitig beeinflussen und negativ verändern.
• Bei Nichtbeachtung kann eine Überschreitung der unter den technischen Daten genannten Windgeschwindigkeit oder Schwingungsfestigkeit auftreten.

Tipp

Die Parabolantenne muss nicht unbedingt auf dem Dach montiert werden, weil es nicht auf die Höhe über Grund ankommt, sondern nur auf die freie Sicht zum Satelliten. Deshalb kann ein geeigneter Montageort z. B. auch im Garten, auf dem Balkon, auf der Terrasse, an einer Fassade oder an einer Garage zu finden sein.

Wenn möglich, die Antenne nicht auf dem Dach montieren. Somit verringern Sie Ihren Arbeitsaufwand und die Gefahren bei Montagearbeiten auf dem Dach!

Für einen einwandfreien Empfang muss eine freie Sicht in Richtung Süden (±20°) bei einer Erhebung von etwa 30° gewährleistet sein. Dann stehen Ihnen folgende Satelliten zur Auswahl:

1 TÜRKSAT 3) 42° Ost 5 EUTELSAT W 2 16° Ost

2 ASTRA 2-Gruppe 28,2° Ost 6 EUTELSAT-13° Ost

HOTBIRD

3 ASTRA 3-Gruppe 23,5° Ost 7 EUTELSAT W 1 10° Ost

4 ASTRA 1-Gruppe 19,2° Ost 8 HISPASAT 30° West

Darauf achten, dass sich keine Hindernisse zwischen der Parabolantenne und dem jeweiligen Satelliten befinden (z. B. Bäume, Dach- oder Hausecken, andere Antennen). Diese können den Empfang so beeinträchtigen, dass dieser bei ungünstiger Witterungslage völlig ausfällt.

* Empfang abhängig vom jeweiligen Standort und der Ausleuchtzone des Satelliten

Antenne montieren

Bei der Montage des Antennenträgers (Mast oder Wandausleger) darauf achten, dass dieser senkrecht steht. Andernfalls kann die Ausrichtung der Antenne auf den Satelliten zu Schwierigkeiten führen.

Anforderungen an den Antennenträger

• Nur Masten oder Tragrohre verwenden, die speziell für Antennenmontage geeignet sind. Andere Rohre oder Träger haben zumeist nicht die erforderliche Festigkeit bei Wind- und Wettereinflüssen.
• Bei der Mastmontage einen Rohrdurchmesser zwischen 30 bis 90 mm mit einer Wanddicke von mindestens 2 mm wählen. Bei Wandmontage empfehlen wir die Verwendung der Kathrein-Wandhalterungen ZAS 60 oder ZAS 61.
• Bei einer Mastmontage auf dem Dach, den Mast über mindestens 1/6 der freien Länge einspannen (im Beispiel unten rechts sind dies 0,7 m).

Mehrere Antennen an einem Antennenträger:

• Die Parabolantenne am Mast ganz unten montieren, um das Biegemoment an der Einspannstelle gering zu halten.
• Keinesfalls die maximale Belastbarkeit für den Mast oder Masthalter überschreiten, welche in deren technischen Daten angegeben ist. Die maximale Belastbarkeit ist ausreichend berücksichtigt, wenn die Antennenanlage so ausführt ist wie im Beispiel rechts, und übliche Haushaltsantennen sowie aus dem Fachhandel bezogene Mastbauteile verwendet werden (Rohr in Stahlgüte S 355 (St 52) mit Außendurchmesser 60 mm und Wanddicke 2,5 mm an der Masteinspannstelle – z. B. ZSH 59 von Kathrein).

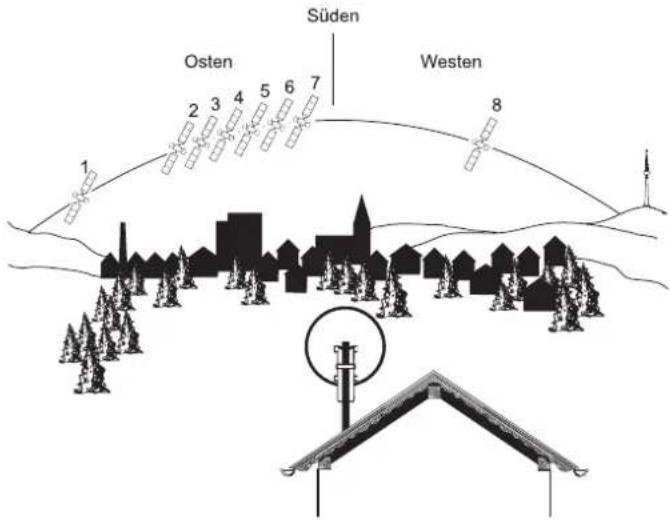

Süden Osten Westen 1 2 3 4 5 6 7 8

Abb. 1: Montageort wählen

Ø 30 - 90 mm

Abb. 2: Antennenträger wählen

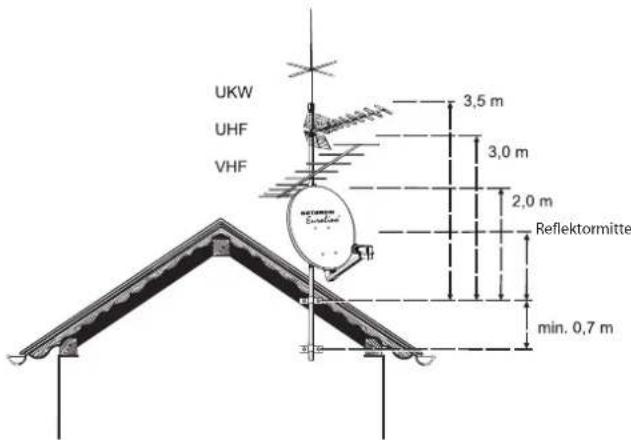

UKW UHF VHF 3,5 m 3,0 m 2,0 m Reflektormitte min. 0,7 m

Abb. 3: Mehrere Antennen an einem Antennenträger

Achtung

Bei einer anderen Bauweise müssen Sie Windlast und Biegemoment an der Einspannstelle gemäß DIN EN 60728-11 errechnen oder von einem Fachmann errechnen lassen.

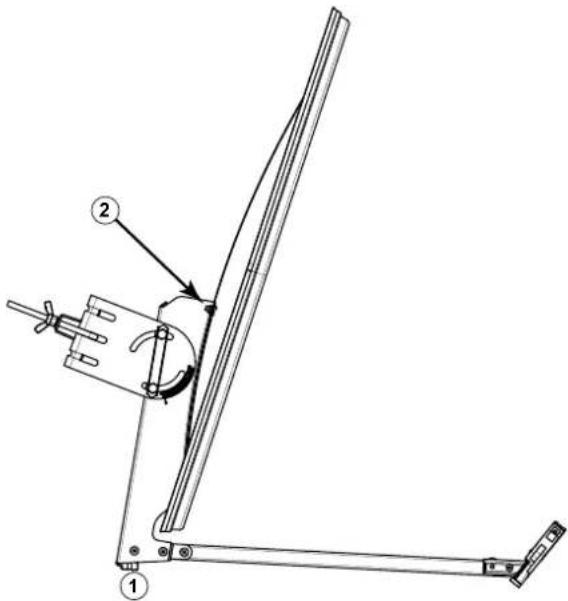

Reflektor montieren

1. Den Feedarm nach unten klappen und mit der Sterngriff-

tigen (Abb. 4).

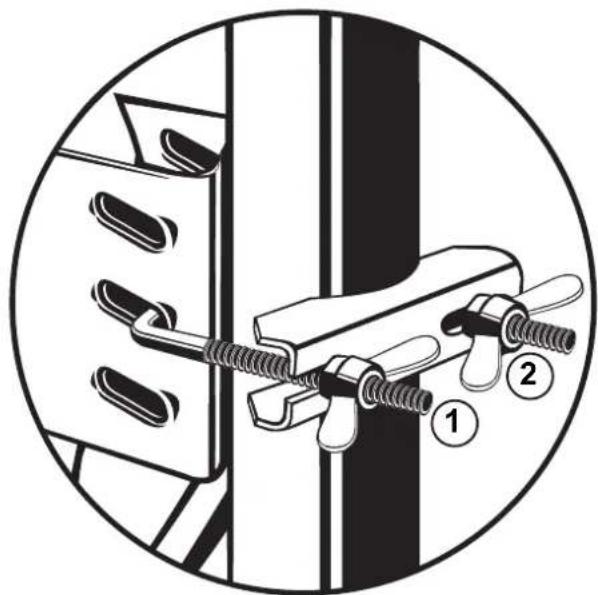

Mastschellen montieren

1. Die Flügelmuttern lockern und den Gewindebügel und die Schließschelle in Montageposition schieben (Abb. 4).
2. Den Parabolspiegel vorerst locker am Mast oder dem Ausleger befestigen. Zu einem späteren Zeitpunkt muss der Parabolspiegel noch in der Azimutt-Richtung ausgerichtet werden.
3. Die Schraubenverbindungen zwischen Mastschelle und Antennenträger handfest anziehen, ggf. etwas lockern. Zu einem späteren Zeitpunkt muss der Parabolspiegel noch in der Elevation ausgerichtet werden.

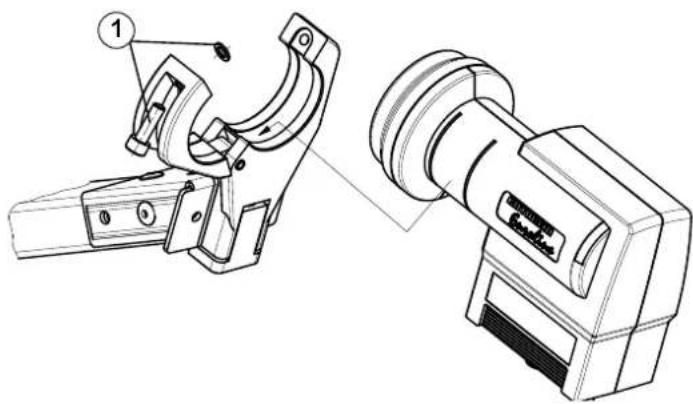

Speisesystemhalterung montieren

1. Den Feedhalter aufklappen.
2. Speisesystem einsetzen.
3. Den Feedhalter wieder schließen und die Schraube wieder leicht andrehen. Das Speisesystem muss evtl. noch auf die Polarisation eingestellt werden. Siehe dazu den Anwendungshinweis des Speisesystems.

Speisesystem (LNB)

Das/die Speisesystem/e sowie Hinweise zu deren Montage gehören nicht zum Lieferumfang der Parabolantenne.

Die näheren Informationen zur sachgerechten Montage den Anleitungen entnehmen, die dem jeweiligen Speisesystem beiliegen.

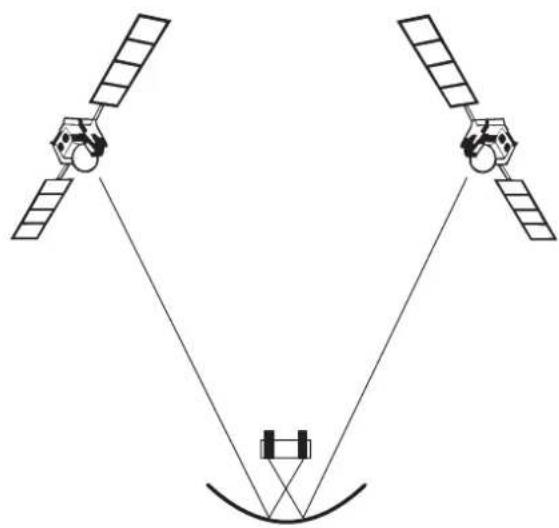

Beispiel für Montagepositionen bei einer Mutifeed-Anwendung mit bis zu 6° Satellitenabstand in Verbindung mit der Multifeed-Halterung KEZ 02 (nur bei KEA 750/850/1000 möglich):

Pos. 1 Pos. 2

ASTRA 19,2° Ost EUTELSAT 13° Ost

EUTELSAT 16° Ost EUTELSAT 10° Ost

EUTELSAT 13° Ost EUTELSAT 7° Ost

Abb. 4: Reflektor montieren

Abb. 5: Speisesystemhalterung montieren

Abb. 6: Satellitenausrichtung

Antenne ausrichten

Die Antenne muss sowohl von der Richtung (Azimut) als auch von der Neigung (Elevation) genau auf den Satelliten ausgerichtet sein. Bei Multifeed-Lösungen soll die Antenne auf den Satelliten mit dem schwächsten Signalpegel ausgerichtet werden.

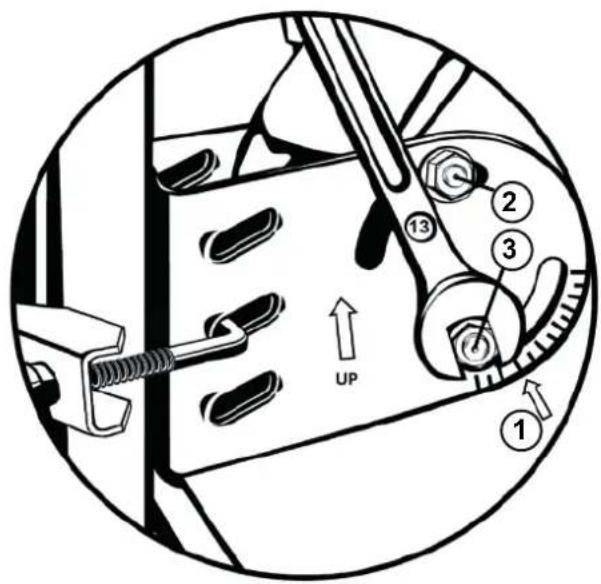

Neigung (Elevation) einstellen

1. Die Skalierung an der rechten Seite der Masthalterung (von
2. Die zwei Schrauben der Masthalterung lockern, um die
3. Die Neigung in Bezug zum Anzeigepfeil einstellen.

Tipp

Den genauen Elevationswinkel für Ihren Standort finden Sie in der Azimut-/Elevationstabelle am Ende dieser Anleitung. Wenn Ihr Standort in der Tabelle nicht aufgeführt ist, orientieren Sie sich am nächstgelegenen Ort.

1. Die zwei Schrauben an der Masthalterung handfest anziehen. Die Neigung muss später noch feineingestellt werden, siehe Feineinstellung durchführen, S. 6.

1 2 3 4 5 6 7 8 9 10 UP

Abb. 7: Neigung (Elevation) einstellen

Richtung (Azimut) einstellen

Tipp

Für die folgenden Schritte benötigen Sie gegebenenfalls einen Helfer, falls Sie nicht selbst an einem Antennenmessgerät oder Bildschirm mit angeschlossenem Satelliten-Receiver das Ergebnis der Ausrichtarbeiten beobachten können. Eine exakte Ausrichtung der Antenne kann nur mittels eines digitalen Antennenmessgerätes geschehen. Fragen Sie hierzu Ihren Fachhändler.

1. Am Satelliten-Receiver einen bekannten Programmplatz einstellen, um zu kontrollieren, ob der gewünschte Satellit gefunden wurde.

Abb. 8).

1. Die Antenne grob in Richtung Süden drehen.
2. Die Antenne langsam um die Mittelachse nach links und rechts drehen, bis das eingestellte Programm am besten zu empfangen ist.
3. Die Flügelmuttern vorerst nur soweit festziehen, dass sich die Antenne nicht verdrehen kann.

Abb. 8: Richtung (Azimut) einstellen

Feineinstellung durchführen

1. Die Schrauben auf jeder Seite der Masthalterung erneut lockern.
2. Die Antenne leicht nach oben und unten schwenken, bis entweder am Antennenmessgerät das stärkste Antennensignal gemessen oder bei optischer Beurteilung am Bildschirm der beste Bildeindruck erzielt wird. Hierzu die Antenne soweit nach oben und unten schwenken, bis Sie jeweils an die Grenze kommen, wo die ersten „Klötzchen“ (digital) am Bildschirm erscheinen.
3. Die Antenne in die Mitte zwischen diesen beiden Grenzpunkten stellen.
4. Abwechselnd die Richtung (Azimut) und Neigung (Elevation) korrigieren, bis sich das Mess- oder Bildergebnis nicht mehr verbessert.

Tipp

Beim Festdrehen der Muttern an der Schließschelle kann sich die Antenne leicht verdrehen! Beachten Sie dies bei der Feineinstellung und eventuell nutzen Sie dies für eine ganz genaue Einstellung aus.

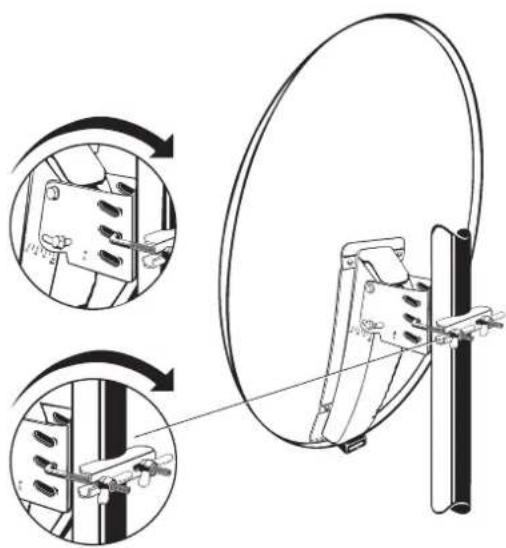

Antenne endgültig festschrauben

1. Die Muttern an der Schließschelle wechselseitig per Hand festziehen.
2. Die Flügelmuttern mit einem Gabelschlüssel (SW 10 oder 13 mm) je um eine Umdrehung nachziehen.

Bei KEA 650 und KEA 750:

1. Links und rechts an der Halterung die Schrauben an der Neigungsskala festziehen (Drehmomentschlüssel: 7 – 10 Nm).

Bei KEA 850 und KEA 1000:

1. Beide Schrauben an jeder Seite der Masthalterung festziehen (Drehmomentschlüssel: 7 – 10 Nm).

2. Alle Schraubverbindungen auf festen Sitz kontrollieren.

3. Die Kabel in die Öffnung an der Tragarmunterseite einführen und sie im weiteren Verlauf befestigen, damit sie nicht durch Windbewegungen scheuern und beschädigt werden.

Zenith 90° Elevationswinkel KATHREIN Euroline® 270° West 260° 250° 240° 230° 220° 210° 200° 190° 180° 170° Azimutwinkel Horizont Süd Ost 90° 100° 110° 120° 130° 140° 150° 160°

Abb. 9: Feineinstellung durchführen

Abb. 10: Antenne endgültig verschrauben (KEA 650 und KEA 750)

Abb. 11: Antenne endgültig verschrauben (KEA 850 und KEA 1000)

Antenne erden/Blitzschutz

WARNUNG

Gefahr schwerer Verletzung und/oder Sachschäden durch Blitzschlag oder statische Aufladung oder Kurzschluss!

Erdungs- und Blitzschutzarbeiten durch speziell geschulte Fachkräfte des Elektrohandwerks durchführen lassen.
▶ Niemals Erdungs- und Blitzschutzarbeiten von Personen durchführen lassen, die keine Fachkräfte mit entsprechenden Kenntnissen sind.
▶ Einen Potenzialausgleich aus 4 mm² Kupfer erstellen.
▶ Die Kabelschirme aller Koaxialantennen-Niederführungskabel über einen Potenzialausgleichsleiter mit dem Mast verbinden.

Achtung

Die hier abgedruckten Hinweise sind keine Aufforderung an Nichtfachleute, Erdungs- und Blitzschutzarbeiten in eigener Verantwortung durchzuführen, sondern dienen als zusätzliche Information für die beauftragte Fachkraft.

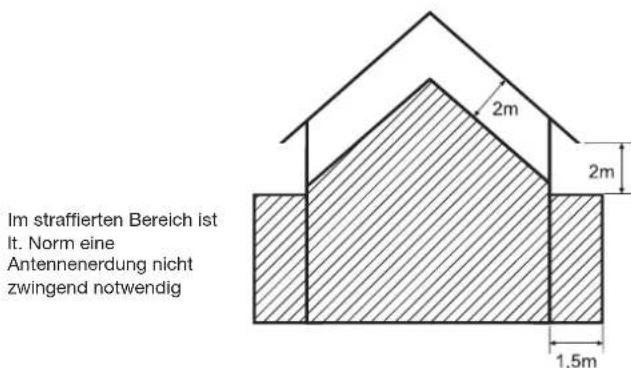

• Die Antenne gemäß DIN EN 60728-11 aufbauen und erden. Von der Erdungspflicht ausgenommen sind nur Antennen,
  – die mehr als 2 m unterhalb der Dachkante
• und zugleich weniger als 1,5 m von Gebäuden angebracht sind.
• Zur Erdung den Mast auf kürzestem Weg über einen geeigneten Erdungsleiter mit der Blitzschutzanlage des Gebäudes verbinden. Falls keine Blitzschutzanlage vorhanden ist, den Mast mit der Gebäudeerdung verbinden.
• Anschlüsse an die Blitzschutzanlage nur von einem qualifizierten Blitzschutzanlagen-Installateur durchführen lassen.

Geeignet als Erdungsleiter

ist ein Einzelmassivdraht mit einem Querschnitt von min. 16 mm ^2 Kupfer, min. 25 mm ^2 Aluminium oder min. 50 mm ^2 Stahl.

Nicht geeignet als Erdungsleiter sind

• die Außenleiter der Antennenkabel,
- metallische Hausinstallationen (z. B. Metallrohre der Wasser- oder Heizungsanlage), da die Dauerhaftigkeit der Verbindung nicht gewährleistet werden kann,
- Schutzleiter oder Neutralleiter des Starkstromnetztes.

Führung von Erdungsleitern

• Antennenkabel und Erdungsleiter nicht durch Räume führen, die zur Lagerung von leicht entzündlichen Stoffen dienen (z. B. Heu, Stroh) oder in denen sich eine explosive Atmosphäre bilden kann (z. B. Gase, Dämpfe).
• Bei Verwendung der Parabolantenne in kompletten Antennenanlagen (z. B. Verteilanlagen) die Erdungsmaßnahmen so ausführen, dass der Erdungsschutz auch dann bestehen bleibt, wenn einzelne Einheiten entfernt oder ausgetauscht werden.

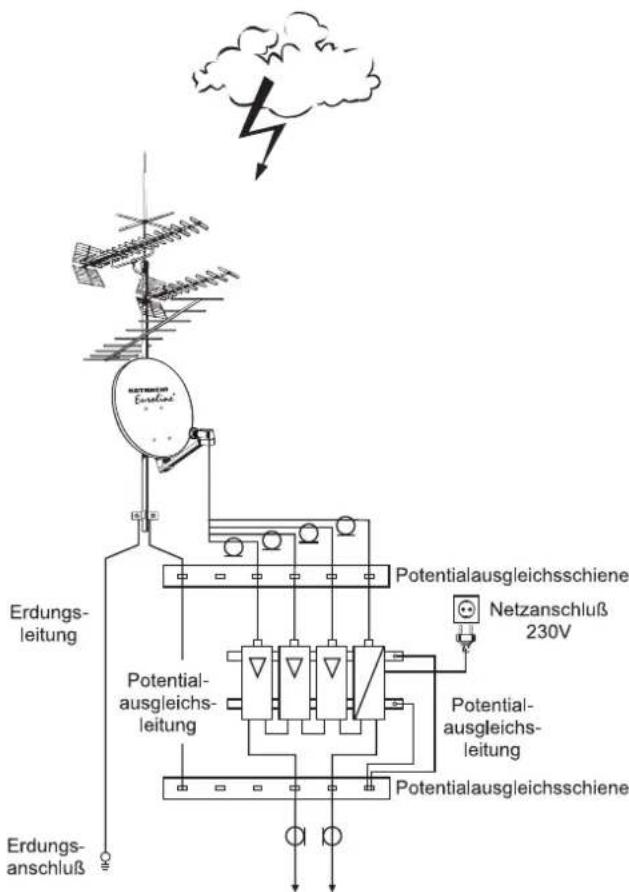

Erschinen Erschinen Erdungs- leitung Potentialausgleichsschiene Netzanschluß 230V Potential- ausgleichs- leitung Potential- ausgleichs- leitung Potentialausgleichsschiene Erdungs- anschluß

Abb. 12: Antenne erden

Im straffierten Bereich ist lt. Norm eine Antennenerdung nicht zwingend notwendig 2m 2m 1,5m

Abb. 13: Bereiche für Antennenerdung

Technische Daten

Typ KEA 650 KEA 750 KEA	850 KEA 1000
Bestell-Nr.	weiß	20010047	20010050	20010053	20010059
	graphit	20010048	20010051	20010054	20010060
	rotbraun	20010049	20010052	20010055	20010061
Reflektor Durchmesser mm 670 x 715 750 x 800 850 x 905 970 x 1040
Empfangsbereich GHz 10,70 - 12,75 10,70 - 12,75 10,70 - 12,75
Antennengewinn bei 11,70 GHz	dBi	36	37,4	38,5	39,7
Kreuzpolarisationsentkopplung1)	dB	24	24	26	28
Halbwertsbreite bei 11,7 GHz	°	2,6	2,2	1,95	1,7
Windlast2)	N	451	569	736	962
Max. zulässige Windgeschwindigkeit	km/h	180	180	180	180
Spannbereich der Mastschelle	mm	30 - 90	30 - 90	30 - 90	30 - 90
Einstellbereich Elevation/Azimut	°	0 - 80/360	0 - 80/360	0 - 80/360	0 - 80/360
LNB-Aufnahme	mm	40	40	40	40
Verpackungseinheit	St.	1	1	1	1
Gewicht	kg	4,5	4,9	6,2	7,4

^1) Im Hauptstrahlrichtung bei 10,95 GHz
2) Bei einem Staudruck von 800 N/m² nach EN 60728-11

Tipp

Alle Angaben in der Tabelle sind typische Werte!

Transport und Lagerung

▶ Die Antenne in der Originalverpackung transportieren und lagern.

Servicestelle

Sollten Sie mit den Kathrein Euroline-Qualitätsprodukten wider Erwarten Probleme haben, setzen Sie sich bitte mit Ihrem Fachhändler bzw. mit unserer Servicestelle in Verbindung. Die Anschrift unserer Servicestelle lautet:

Reparaturstelle

autronic electronic-service GmbH

Hauptstraße 2a

35798 Löhnberg-Oberhausen

Telefon [phone]

Fax [phone]

E-Mail: [e-mail]

Entsorgung

Elektronische Geräte

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Azimut-/Elevationstabelle

		TÜRKSAT ASTRA EUTELSAT EUTELSAT EUTELSAT
geogr. Koordinaten 42,0° Ost 19,2° Ost 10,0°				Ost 13,0° Ost 16,0° Ost
Breite Länge	Azimut Elevation Azimut	Elevation Azimut Elevation Azimut Elevation Azimut Elevation

Deutschland

Eordungsschluß Eordungsschluß Erdungs- leitung Potentialausgleichsschiene Netzanschluß 230V Potential- ausgleichs- leitung Potential- ausgleichs- leitung Potentialausgleichsschiene Erdungs- anschluß

Im straffierten Bereich ist It. Norm eine Antennenerdung nicht zwingend notwendig

35798 Löhnberg-Oberhausen

Phone [phone]

Fax [phone]

E-Mail: [e-mail]

Disposal
