Produkttyp	Standgestell für Satellitenantenne
Hersteller	Kathrein
Modell	ZSO 180
Kompatible Antenne	Kathrein CAS 180
Gewicht Standgestell	ca. 201 kg
Gewicht Antenne (CAS 180)	ca. 60 kg
Gesamtgewicht (mit CAS 180)	ca. 261 kg
Maximale Windgeschwindigkeit	bis 200 km/h
Windlast Antenne bei 200 km/h	7,53 kN
Torsionsmoment bei 200 km/h	1,62 kNm
Windfläche Antenne	2,83 m²
Widerstandsbeiwert (c)	1,4
Befestigungspunkte	8
Befestigungsmöglichkeiten	IPB 200-Träger mit Klemmplatten-Set ZSO 25 oder Betonfundament mit Verbundanker-Set ZSO 29
Empfohlene Fundamentgröße (quadratisch)	Mindestens 1,30 m x 1,30 m (Klemmplatten) bzw. 1,60 m x 1,60 m (Verbundanker)
Empfohlene Fundamenttiefe/-durchmesser	1,8 m (bei kreisförmigem Grundriss)
Fundamentmaterial	Beton (mind. B25)
Material Standgestell	Stahl
Lieferumfang	Standgestell, Montagematerial (Schrauben, Muttern, Unterlegscheiben)
Wartung	Regelmäßige Überprüfung der Verschraubungen auf festen Sitz
Sicherheitshinweis	Montage nur auf festem, tragfähigem Untergrund; Windlasten gemäß Tabelle beachten
Ersatzteile	Verfügbar über Kathrein (z. B. Sets ZSO 25, ZSO 29)

Häufig gestellte Fragen - ZSO 180 KATHREIN

Wie wird das Standgestell ZSO 180 montiert?

Das Standgestell wird entweder auf IPB 200-Trägern mit dem Klemmplatten-Set ZSO 25 oder auf einem Betonfundament mit dem Verbundanker-Set ZSO 29 befestigt. Die acht Befestigungspunkte müssen exakt gebohrt werden, die theoretischen Maße finden Sie in der Abbildung 3 der Anleitung.

Welche Fundamentgröße ist für das ZSO 180 erforderlich?

Die empfohlenen Mindestgrößen hängen von der maximalen Windgeschwindigkeit ab. Bei 200 km/h: quadratisch 1,60 x 1,60 m für Verbundanker-Set ZSO 29 oder 1,30 x 1,30 m für Klemmplatten-Set ZSO 25. Bei kreisförmigem Grundriss beträgt der empfohlene Durchmesser 1,8 m. Die Betongüte muss mindestens B25 sein.

Ist das Standgestell ZSO 180 auch für andere Antennen als die CAS 180 geeignet?

Das ZSO 180 wurde speziell für die Kathrein CAS 180 entwickelt. Es kann grundsätzlich auch für andere Antennen mit ähnlichen Abmessungen verwendet werden, jedoch müssen die Windlasten und Befestigungspunkte individuell geprüft werden. Bitte konsultieren Sie die technischen Daten Ihrer Antenne.

Welche Windgeschwindigkeiten hält das ZSO 180 aus?

Das Gestell ist für Windgeschwindigkeiten bis 200 km/h ausgelegt. In der Anleitung finden Sie eine Tabelle mit den Kräften an den Befestigungspunkten für 200, 180 und 160 km/h. Die Windlast der Antenne beträgt bei 200 km/h 7,53 kN.

Welche Befestigungssets sind für das ZSO 180 verfügbar?

Es gibt zwei optionale Sets: das Klemmplatten-Set ZSO 25 zur Befestigung auf IPB 200-Trägern und das Verbundanker-Set ZSO 29 zur Befestigung auf Betonfundament. Das Verbundanker-Set verwendet Upat UKA 3 - M24 mit allgemeiner bauaufsichtlicher Zulassung.

Wie schwer ist das Standgestell ZSO 180?

Das Standgestell wiegt ca. 201 kg. Die dazugehörige Antenne CAS 180 wiegt ca. 60 kg, sodass das Gesamtgewicht etwa 261 kg beträgt.

Kann ich das Standgestell auf Rasen oder Erde aufstellen?

Nein, das ZSO 180 erfordert einen festen, tragfähigen Untergrund wie Betonfundament oder IPB 200-Träger. Eine Aufstellung auf unbefestigtem Boden ist nicht zulässig, da die Standsicherheit nicht gewährleistet ist.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen bauübliche Werkzeuge wie Schraubenschlüssel, Bohrmaschine mit Betonbohrern (für Fundament), Wasserwaage und Drehmomentschlüssel. Die genauen Angaben entnehmen Sie bitte der Montageanleitung.

Sind Ersatzteile für das ZSO 180 erhältlich?

Ja, Ersatzteile wie die Klemmplatten-Sets (ZSO 25) und Verbundanker-Sets (ZSO 29) sind über den Kathrein-Fachhandel oder direkt beim Hersteller erhältlich. Einzelteile des Gestells können ebenfalls nachbestellt werden.

Wie pflege und warte ich das Standgestell?

Überprüfen Sie regelmäßig alle Schraubverbindungen auf festen Sitz und korrodierte Teile. Bei Bedarf können Sie die Metallteile mit einem handelsüblichen Korrosionsschutz behandeln. Besonders nach Stürmen ist eine Sichtkontrolle empfehlenswert.

BEDIENUNGSANLEITUNG ZSO 180 KATHREIN

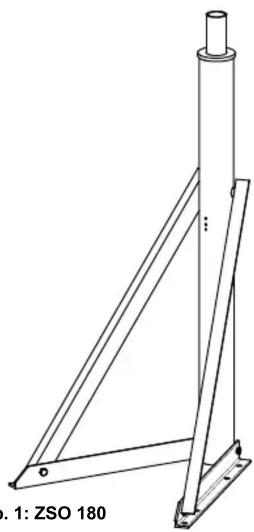

Das Standgestell ZSO 180 dient zur Bodenbefestigung einer Satellitenantenne (z. B. Kathrein CAS 180).

■ Standgestell-Befestigung

Grundsätzlich werden zwei Möglichkeiten der Befestigung des Standgestells unterschieden. Diese leiten sich einerseits aus der Aufstellung auf IPB 200-Trägern (s. Abb. 2) und andererseits aus der Aufstellung auf ebenem Beton (s. Abb. 3) ab.

■ Fundament, IPB 200 und Klemmplatten-Set ZSO 25

■ Fundament und Verbundanker-Set ZSO 29

Bei der Aufstellung des Standgestells ZSO 180 auf Beton unter Verwendung des Verbundanker-Sets ZSO 29 ^1) wird empfohlen, die acht Befestigungspunkte vom montierten Standgestell abzubohren. Die theoretischen Maße können Abb. 3 entnommen werden.

Abb. 3: Montage mit Verbundanker-Set ZSO 29 auf Fundament
1) Verbundanker Upat UKA 3 - M24: „Allgemeine bauaufsichtliche Zulassung“ Nr. Z-21.3-1644, Stand: 23.06.1998, sowie ergänzenden „Bescheid“ vom 28.03.2001, beachten. Als PDF-Datei unter „www.fischerwerke.de“ im „Upat Onlinekatalog“ download-fähig

■ Mindest-Fundamentgrößen für verschiedene Maximal-Windgeschwindigkeiten

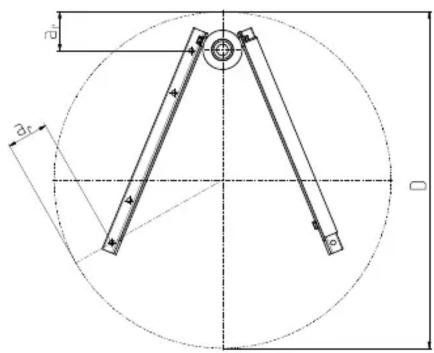

Die Abstände a_r der randnahen Befestigungspunkte sind gleichgroß zu wählen.

Abb. 4: Fundamente mit quadratischem und kreisförmigem Grundriss

■ Empfohlene Mindestgrößen für Fundamente

V_max in km/h	Verbundanker-Set ZSO 29 2)		Klemmplatten-Set ZSO 25 auf IPB 200
	B x H in m	D in m	B x H in m
200	1,60 x 1,60	1,8	1,30 x 1,30
180	1,60 x 1,60	1,8	1,30 x 1,30
160	1,50 x 1,50	1,8	1,30 x 1,30

2)

Randabstände entsprechend „Allgemeine bauaufsichtliche Zulassung" Nr. Z-21.3-1644, Stand: 23.06.1998, Betongüte B25

Oben stehende Tabelle gibt für Klemmplatten- bzw. Verbundankerbefestigung, in Abhängigkeit von der geforderten Maximal-Windgeschwindigkeit V_max , die empfohlene Mindestgröße für Fundamente mit quadratischem oder kreisförmigem Grundriss an.

■ Hauptabmessungen - Kräfte an den Befestigungspunkten - Gewicht

Strömungswiderstand der Antenne bei Verwendung von CAS 180 Windfläche 2.83m² Widerstandsbeijwert c. bei Schräganströmung 1.4

Kräfte an den Befestigungspunkten :

Windgeschwindigkeit		200km/h				180km/h				160km/h
Staudruck in kN/m2		1,90				1,60				1,25
Windlast der Antenne in kN		7,53				6,34				4,95
Torsilonmoment der Antenne bei Schraganströmung in kNm		1,62				1,36				1,07
Position	1	2	3	4	1	2	3	4	1	2	3	4
Beleistungsart	Zug In kN	15,1	2,4	10,1	14,4	12,8	2,0	8,5	12,2	10,0	1,6	6,7	9,5
	Zug In kN (Resultierende aus zentr. Zug- und Querlast)	48,3	9,4	10,8	17,1	15,5	7,9	9,1	14,4	12,1	6,2	7,1	11,3
	Druck In kN	16,4	2,6	11,1	14,8	13,9	2,2	9,4	12,5	10,8	1,7	7,3	9,8
	Druck In kN (Result. aus zentr. Druck- und Querlast)	19,6	8,5	11,1	17,7	16,6	7,2	9,4	15,0	12,9	5,6	7,3	11,7
	Querlast in kN	10,9	9,3	6,6	9,8	9,2	7,9	5,6	8,3	7,2	6,1	4,4	6,5

*Die Lastangaben der verschiedenen Belastungsarten resultieren aus teils unterschiedlichen, den jeweils kritischen Lastfallen.
Gewicht: Standgestell: ca.201,0kg CAS180: ca. 60,0kg
