Produkttyp	Druckserver und NAS (Network Attached Storage)
Marke	Edimax
Modell	PS-2207SU
CPU	RISC CPU
Speicher	Flash: 4 MB NOR, RAM: 32 MB SDRAM
USB-Anschlüsse	2x USB 2.0
LAN-Anschluss	1x 10/100 Mbit/s UTP (Auto-MDI/MDI-X)
Netzwerkstandards	IEEE 802.3, IEEE 802.3u
Unterstützte Dateisysteme	FAT16, FAT32, Ext2, Ext3, NTFS (nur lesen)
Druckprotokolle	LPR, IPP, Raw Printing
Kompatible Betriebssysteme	Windows 98SE/Me/2000/XP, MAC OS, Unix/Linux
Stromversorgung	12V DC, 1,25 A
Abmessungen (H x B x T)	30 x 128 x 90 mm
Gewicht	ca. 250 g
Betriebstemperatur	0 °C bis 50 °C
Luftfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Zertifizierungen	FCC, CE
Reinigung	Gehäuse mit einem trockenen Tuch abwischen
Sicherheitshinweise	Nur das mitgelieferte Netzteil verwenden; Gerät vor Nässe und Hitze schützen
Ersatzteile	Nicht separat erhältlich; bei Defekt wenden Sie sich an den Edimax-Kundendienst

Häufig gestellte Fragen - PS-2207SU Edimax

Wie schließe ich den PS-2207SU an mein Netzwerk an?

Verbinden Sie den LAN-Anschluss des PS-2207SU mit einem Ethernet-Kabel mit Ihrem Router oder Switch. Schließen Sie dann das Netzteil an und stecken Sie es in eine Steckdose. Das Gerät startet automatisch. Die Konfiguration erfolgt über den Setup-Assistenten oder das Webinterface.

Welche Drucker werden unterstützt?

Der PS-2207SU unterstützt die meisten USB-Drucker gängiger Marken. Eine aktuelle Kompatibilitätsliste finden Sie auf der Edimax-Website. Achten Sie darauf, dass der Drucker PostScript oder PCL unterstützt.

Kann ich auch einen USB-Speicher anschließen?

Ja, Sie können einen USB-Massenspeicher wie einen USB-Stick oder eine externe Festplatte anschließen. Das Gerät fungiert dann als NAS (Network Attached Storage) und ermöglicht die gemeinsame Nutzung von Dateien im Netzwerk.

Wie greife ich von einem Mac auf die freigegebenen Dateien zu?

Auf einem Mac können Sie über Samba (SMB) auf die freigegebenen Ordner zugreifen. Öffnen Sie den Finder, wählen Sie "Gehe zu" > "Mit Server verbinden" und geben Sie die IP-Adresse des PS-2207SU ein. Melden Sie sich mit Ihren Benutzerdaten an.

Wie richte ich den FTP-Server ein?

Der PS-2207SU verfügt über einen integrierten FTP-Server. Gehen Sie im Webinterface zu den NAS-Einstellungen und aktivieren Sie den FTP-Server. Sie können dann über einen FTP-Client von außerhalb auf Ihre Dateien zugreifen.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Rückseite des Geräts für etwa 10 Sekunden gedrückt, bis die LEDs blinken. Das Gerät wird neu gestartet und alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Welche Dateisysteme werden unterstützt?

Der PS-2207SU unterstützt die Dateisysteme FAT16, FAT32, Ext2, Ext3 und NTFS (nur Lesen). Für die beste Leistung empfehlen wir die Formatierung mit FAT32.

Kann ich den Drucker über das Internet freigeben?

Ja, über das IPP (Internet Printing Protocol) kann der Drucker auch über das Internet freigegeben werden. Konfigurieren Sie im Webinterface die IPP-Einstellungen und stellen Sie sicher, dass Ihr Router die entsprechenden Ports weiterleitet.

Wie konfiguriere ich die Benutzerberechtigungen?

Im Webinterface unter NAS-Einstellungen können Sie Benutzerkonten anlegen und für jeden Ordner Lese- und Schreibberechtigungen vergeben. Standardmäßig ist der Administrator eingerichtet.

Was tun, wenn der Drucker nicht erkannt wird?

Überprüfen Sie, ob der USB-Drucker korrekt angeschlossen ist und eingeschaltet ist. Stellen Sie sicher, dass der Drucker auf der Kompatibilitätsliste steht. Führen Sie einen Neustart des PS-2207SU durch. Falls das Problem weiterhin besteht, setzen Sie das Gerät auf Werkseinstellungen zurück und konfigurieren Sie es neu.

BEDIENUNGSANLEITUNG PS-2207SU Edimax

2 USB 2.0 Port

Fast Ethernet Print Server & Storage Server (NAS)

IEEE 802.3/802.3u Compatible

RoHS Compliant

Taiwan / Headquarters

Edimax Technology Co., LTD.

TEL:[phone]

FAX:[phone]

[e-mail]

Europe

Edimax Technology Europe B.V.

TEL:[phone]

FAX:[phone]

[e-mail]

U.K.

Edimax Technology (UK) Ltd.

TEL:[phone]

FAX:[phone]

[e-mail]

Poland

Edimax Technology Europe

B.V. SP. Z O.O.

Tel: [phone]

Fax: [phone]

[e-mail]

U.S.A.

Edimax Computer Company

TEL:[phone]

FAX:[phone]

[e-mail]

Latin America

TEL:[phone]

FAX:[phone]

[e-mail]

China

TEL:[phone]

FAX:[phone]

Russia

Edimax Technology Russia

Tel./Fax: [phone]

[e-mail]

Shares USB Storages or Printers for each USB Port

This product provides two USB 2.0 ports. Users can connect the USB mass storage or printer to each USB port. When the USB mass storage is connected, the device can be a NAS (Network Attached Storage) system allowing user to share files in the storage. When the printer is connected, the device can be a print server allowing user to share printer through the network.

Supports 10/100Mbps Wired

The device can support 10/100Mbps wired. Users can share the USB storages or printers through Fast Ethernet network.

Supports File Sharing

This product let users to share files in the storage through Windows Neighborhood or Samba in Linux/Unix/MAC. You can set the user authorization for each folder. In addition, with the built-in FTP server, user can access the files in the storages via Internet.

Provides Completed Printing Methods

The product provides LPR, IPP and Raw Printing methods. You can choose the best printing method according to your environment to share the printers.

Supports Major Operating Systems

The product is compatible with all major operating systems like Windows 98SE/Me/2000/XP, MAC OS and Unix/Linux environments.

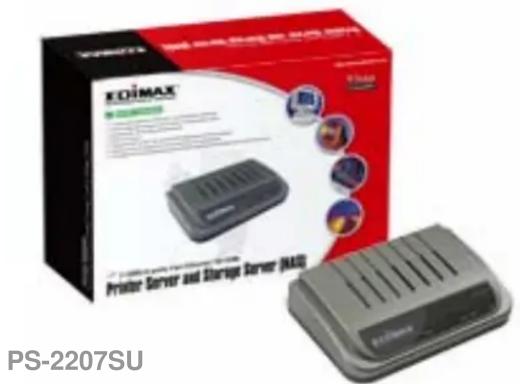

Fast Ethernet Print Server with Storage Server (NAS)

Abstract composition of overlapping squares in shades of brown and pink, no text or symbols present

Main Features

• Complies with IEEE 802.3, IEEE 802.3u Fast Ethernet.
• Shares USB storages or printer to all PCs through network.
• Compatible with all major operating systems (Windows 98SE/Me/2000/XP, MAC OS and Unix/Linux).
• Easy to configure through the setup wizard and web-based management.

NAS

• Shares USB storages or flash drive to the network users.
• Supports FAT16, FAT 32, Ext2, Ext3 and NTFS (Read Only for NTFS) file systems.
  • Built-in FTP Server.
• Supports file sharing through Windows Neighborhood or Samba in Linux/Unix/MAC.
• Supports account management and user authorization for file folders.
• Release USB storage through hardware buttons.

Print Server

• Supports LPR, IPP and Raw Printing printing protocols.
- Compatible with the popular brands of printers. (Please refer to the compatible list)

Model NO. PS-2207SU
CPU RISC CPU
Flash 4MB NOR Flash
RAM 32MB SDRAM
USB Port USB 2.0 x 2
LAN Port	10/100M UTP Port x 1(Auto-MDI/MDI-X)
Output Power 16dBm-18dBm
Power 12V DC, 1.25A Power Adaptor
Dimension 30(H) x 128(W) x 90(D) mm
Temperature 0~50°C
Humidity 10~90% (Non-Condensing)
Certification FCC, CE
