NAC-3FCA - Elektrischer Stecker Monacor - Kostenlose Bedienungsanleitung

Produkttyp	PowerCON-Steckverbinder (Kabelstecker, Buchse)
Modell	NAC-3FCA
Marke	Monacor
Steckverbinder-Kodierung	A-Typ (blau) für Verbraucher
Nennspannung	250 V AC
Nennstrom	Nicht angegeben (typisch 16 A oder 20 A)
Kabeldurchmesserbereich	5-11 mm (weiße Spannzange) oder 9,5-15 mm (schwarze Spannzange)
Anschlussart	Schraubklemmen
Gehäusematerial	Kunststoff (nicht näher bezeichnet)
Farbe	Blau (A-Typ)
Schutzart	Nicht angegeben (typisch IP20)
Betriebstemperaturbereich	Nicht angegeben (typisch -20 °C bis +60 °C)
Einbaumaße (Frontplattenausschnitt)	Für Flachsteckhülsen 4,8 mm × 0,5 mm (NAC3MPA / NAC3MPB)
Zertifizierungen	IEC 61984 / VDE 0627
Besondere Merkmale	Verriegelungsmechanismus, Kodierung für Verbraucher (blau) und Quelle (grau)
Lieferumfang	Steckverbinder inkl. Spannzange und Spannhülse
Wartung	Keine besondere Wartung erforderlich
Reinigung	Mit trockenem Tuch reinigen, keine aggressiven Reinigungsmittel
Sicherheitshinweise	Nicht unter Last trennen oder verbinden; nur im spannungslosen Zustand betätigen
Anwendungsbereiche	Stromversorgung von Geräten, z. B. Computer, Monitore, Beleuchtung

Häufig gestellte Fragen - NAC-3FCA Monacor

Was ist der Monacor NAC-3FCA?

Der NAC-3FCA ist ein powerCON-Kabelstecker (Buchse) der Marke Monacor, der zur Übertragung von Netzspannung bis 250 V AC dient. Er ist nach IEC 61984 / VDE 0627 zertifiziert.

Für welche Kabeldurchmesser ist der NAC-3FCA geeignet?

Je nach Spannzange: 5-11 mm (weiße Spannzange) oder 9,5-15 mm (schwarze Spannzange).

Welche Kodierung hat der NAC-3FCA?

Er hat die Kodierung A-Typ (blau) und ist für den Verbraucher (Power In) vorgesehen. Die Gegenstücke für die Quelle (Power Out) sind B-Typ (grau).

Darf der Stecker unter Last getrennt oder verbunden werden?

Nein, gemäß IEC 61984 darf der Steckverbinder nicht im spannungsführenden Zustand getrennt oder verbunden werden. Vor dem Trennen muss die Spannung abgeschaltet werden.

Wie wird der NAC-3FCA montiert?

Kabel vorbereiten (Abisolieren ca. 20 mm Mantel, 8 mm Leiter), Spannhülse und Spannzange aufschieben, Drähte in die Klemmen einführen und mit Schrauben befestigen, Einsatz und Spannzange ins Gehäuse schieben, Spannhülse mit Gabelschlüssel SW 19 (3/4 Zoll) mit min. 2,5 Nm anziehen.

Welches Drehmoment ist zum Anziehen der Spannhülse erforderlich?

Das Mindestdrehmoment beträgt 2,5 Nm (1,8 lb-ft).

Welche Spannzangen sind verfügbar?

Es gibt eine weiße Spannzange für Kabeldurchmesser 5-11 mm und eine schwarze Spannzange für 9,5-15 mm.

Ist der NAC-3FCA für den Außenbereich geeignet?

Die Schutzart wird nicht angegeben, aber powerCON-Stecker sind typischerweise für den Innenbereich ausgelegt. Bei Außeneinsatz zusätzliche Schutzmaßnahmen erforderlich.

Kann der NAC-3FCA mit anderen powerCON-Steckern kombiniert werden?

Ja, er ist kompatibel mit anderen powerCON-Steckern der A-Kodierung. Für Verlängerungen gibt es die Kupplung NAC3MM, die einen NAC-3FCA mit einem NAC-3FCB verbindet.

Wo finde ich die Bedienungsanleitung?

Die Anleitung steht auf notice-facile.com als kostenloses PDF zum Download zur Verfügung. Sie enthält Montage- und Sicherheitshinweise.

BEDIENUNGSANLEITUNG NAC-3FCA Monacor

Anwendung Application

Das powerCON Gerätestecksystem dient der Übertragung von Versorgungsspannungen bis 250 V ac zu einem Gerät bzw. zwischeneinzelnen Geräten.

Das powerCON Steckersystem ist als Steckverbinder gemäss IEC 61984 / VDE 0627 zertifiziert. Im Sinne dieser Norm versteht man unter einem Steckverbinder eine Vorrichtung, die im spannungsführenden Zustand nicht verbunden oder getrennt werden darf.

- Kombination für Versorgungseingang (Verbraucher) Combination for Power In (Consumer)

Kodierung A-Type

Coding A-Type

Farbkodierung: blau

Color coding: blue

- Kombination für Hilfssteckdose (Spannungsquelle) Combination for Power Out (Source)

Kodierung B-Type

Coding B-Type

Farbkodierung: grau

Color coding: grey

• Kabelverlängerung: Cable extension:

Kupplung NAC3MM verbindet Kabelstecker NAC3FCA mit NAC3FCB Coupler NAC3MM links cable connector NAC3FCA and NAC3FCB

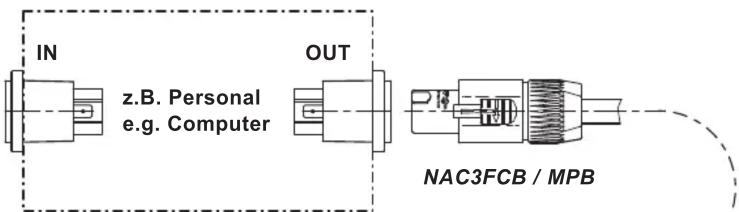

• Anwendungsmöglichkeit Typycal application

Netz mains supply

NAC3FCA / MPA

Bedienung Handling

Einsteck-Vorgang Engagement

Aussteck-Vorgang Separation

Montageanleitung Assembly Instruction

Kabelvorbereitung Cable Preparation

Da = 5.00 [0.197"] - 11.00 [0.433"] ... Spannzange weiss white chuck

Da = 9.50 [0.374"] - 15.00 [0.59"] ... Spannzange schwarz black chuck

Verdrahtung Wiring

Montage Assembling

1) Spannhülse u. Spannzange auf Kabel schieben (Spannzange kann auch nachträglich angebracht werden). Put bushing and chuck onto the cable.
2) Kabel laut Anweisung vorbereiten. Prepare cable as shown above.
3) Drähte in die Klemmlöcher am Einsatz einführen und mit Schraube und Klemmblech mittels Schraubenzieher befestigen. Insert the wire into the terminals and fasten the clamping device by a flat screw driver.
4) Einsatz und Spannzange in das Gehäuse schieben (Führungsrippen und Führungsnut beachten!). Push insert and chuck into housing (pay attention to the guiding keyway!).
5) Spannhülse mittels Gabelschlüssel SW 19 fest anschrauben, min. Drehmoment 2.5 Nm. Fasten bushing by means of a fork wrench 3/4", min. Torque 2.5 Nm (1.8 lb-ft).

B) NAC3MPA NAC3MPB:

für Flachsteckhülsen
4.8mm×0.5mm
for flat quick-connect receptacles 0.187" x 0.020"

Frontplattenausschnitt (Rückseite) Panel Cutout (Rear Side)
