BEDIENUNGSANLEITUNG NAC-3FCB Monacor

Anwendung Application

Das powerCON Gerätestecksystem dient der Übertragung von Versorgungsspannungen bis 250 V ac zu einem Gerät bzw. zwischeneinzelnen Geräten.

Das powerCON Steckersystem ist als Steckverbinder gemäss IEC 61984 / VDE 0627 zertifiziert. Im Sinne dieser Norm versteht man unter einem Steckverbinder eine Vorrichtung, die im spannungsführenden Zustand nicht verbunden oder getrennt werden darf.

- Kombination für Versorgungseingang (Verbraucher) Combination for Power In (Consumer)

Kodierung A-Type

Coding A-Type

Farbkodierung: blau

Color coding: blue

- Kombination für Hilfssteckdose (Spannungsquelle) Combination for Power Out (Source)

Kodierung B-Type

Coding B-Type

Farbkodierung: grau

Color coding: grey

• Kabelverlängerung: Cable extension:

Kupplung NAC3MM verbindet Kabelstecker NAC3FCA mit NAC3FCB Coupler NAC3MM links cable connector NAC3FCA and NAC3FCB

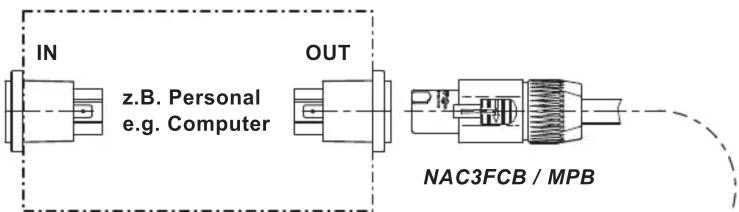

• Anwendungsmöglichkeit Typycal application

Netz mains supply

NAC3FCA / MPA

Bedienung Handling

Einsteck-Vorgang Engagement

Aussteck-Vorgang Separation

Montageanleitung Assembly Instruction

Kabelvorbereitung Cable Preparation

Da = 5.00 [0.197"] - 11.00 [0.433"] ... Spannzange weiss white chuck

Da = 9.50 [0.374"] - 15.00 [0.59"] ... Spannzange schwarz black chuck

Verdrahtung Wiring

Montage Assembling

1) Spannhülse u. Spannzange auf Kabel schieben (Spannzange kann auch nachträglich angebracht werden). Put bushing and chuck onto the cable.
2) Kabel laut Anweisung vorbereiten. Prepare cable as shown above.
3) Drähte in die Klemmlöcher am Einsatz einführen und mit Schraube und Klemmblech mittels Schraubenzieher befestigen. Insert the wire into the terminals and fasten the clamping device by a flat screw driver.
4) Einsatz und Spannzange in das Gehäuse schieben (Führungsrippen und Führungsnut beachten!). Push insert and chuck into housing (pay attention to the guiding keyway!).
5) Spannhülse mittels Gabelschlüssel SW 19 fest anschrauben, min. Drehmoment 2.5 Nm. Fasten bushing by means of a fork wrench 3/4", min. Torque 2.5 Nm (1.8 lb-ft).

B) NAC3MPA NAC3MPB:

für Flachsteckhülsen
4.8mm×0.5mm
for flat quick-connect receptacles 0.187" x 0.020"

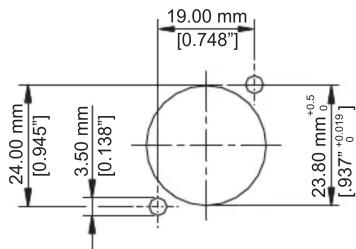

Frontplattenausschnitt (Rückseite) Panel Cutout (Rear Side)

NEUTRIK Vertriebs GmbH

LI

USA

UK

DE/NL/AT/DK

T: +423/2372424

T: +1 732 / 901 9488

T: +44 1983 / 811 441

T: +49 8131 / 280 890

F: +423/232 53 93

F: +1 732 / 901 9608

F: +44 1983 /811 439

F: +49 8131 / 280 830

NEUTRIK France

NEUTRIK Tokyo Ltd.

NEUTRIK Hong Kong Ltd. HK

T: +33 1 / 4131 6750

T: +81 3 / 3663 4733

T: +852 / 2687 6055

F: +33 1 / 4131 0511

F: +81 3 / 3663 4796

F: +852 / 2687 6052
