NAC-3FCHC - Elektrischer Stecker Monacor - Kostenlose Bedienungsanleitung

Produkttyp	PowerCON Gerätestecksystem (Steckverbinder)
Modell	NAC-3FCHC
Hersteller	Monacor
Marke	Monacor
Anwendung	Übertragung von Versorgungsspannungen bis 250 V AC
Spannung	max. 250 V AC
Strom	nicht angegeben (typisch 16 A oder 20 A bei PowerCON)
Kodierung	A-Type (blau) für Verbraucher; B-Type (grau) für Spannungsquelle
Farbe	blau (Eingang), grau (Ausgang)
Zertifizierung	IEC 61984 / VDE 0627
Kabeldurchmesser (Spannzange weiß)	5,0 - 11,0 mm
Kabeldurchmesser (Spannzange schwarz)	9,5 - 15,0 mm
Anzugsdrehmoment	min. 2,5 Nm (1,8 lb-ft)
Verdrahtung	Schraubklemmen mit Klemmblech
Gehäusematerial	Kunststoff (nicht näher spezifiziert)
Schutzart	nicht angegeben (IP20 typisch)
Betriebstemperatur	nicht angegeben (-20°C bis +70°C typisch)
Gewicht	ca. 80 g
Lieferumfang	Steckverbinder (je nach Variante)
Wartung	Keine Wartung erforderlich; bei Verschmutzung reinigen
Sicherheit	Nicht unter Spannung stecken oder trennen; nur von Fachpersonal installieren
Entsorgung	Elektrogeräte nicht im Hausmüll entsorgen

Häufig gestellte Fragen - NAC-3FCHC Monacor

Wie schließe ich den NAC-3FCHC korrekt an?

Das Kabel vorbereiten, Drähte in die Klemmlöcher einführen und mit Schraube und Klemmblech befestigen. Danach Einsatz und Spannzange in das Gehäuse schieben und Spannhülse mit min. 2,5 Nm anziehen.

Kann ich den Stecker unter Last trennen?

Nein, das powerCON-System ist nicht zum Trennen unter Spannung ausgelegt. Gerät vorher vom Netz trennen.

Welche Kabelquerschnitte sind zulässig?

Der Kabeldurchmesser muss zwischen 5 mm und 15 mm liegen. Für kleinere Kabel die weiße Spannzange verwenden, für größere die schwarze.

Ist der Stecker wasserdicht?

Nein, das powerCON-System ist nicht wasserdicht. Es sollte nur in trockenen Innenräumen verwendet werden.

Welche Variante ist für den Netzeingang vorgesehen?

Der A-Type (blaue Kodierung) ist für den Versorgungseingang (Verbraucher) bestimmt.

Kann ich den NAC-3FCHC auch für 230 V verwenden?

Ja, das System ist für Spannungen bis 250 V AC ausgelegt, also auch für 230 V.

Welches Werkzeug wird für die Montage benötigt?

Ein Gabelschlüssel SW 19 (3/4 Zoll) zum Anziehen der Spannhülse und ein Schraubendreher für die Klemmanschlüsse.

Ist die Verwendung im Außenbereich erlaubt?

Nein, da keine Schutzart angegeben ist, wird nur die Verwendung im Innenbereich empfohlen.

Wie erkenne ich die korrekte Polung?

Die A-Type (blau) ist für den Verbraucher (Eingang), die B-Type (grau) für die Spannungsquelle (Ausgang). Die Verdrahtung erfolgt nach Angabe in der Anleitung.

Gibt es eine alternative Bezeichnung für dieses Stecksystem?

Ja, es wird auch als powerCON-Steckverbinder nach IEC 61984 bezeichnet.

BEDIENUNGSANLEITUNG NAC-3FCHC Monacor

Anwendung Application

Das powerCON Gerätestecksystem dient der Übertragung von Versorgungsspannungen bis 250 V ac zu einem Gerät bzw. zwischeneinzelnen Geräten.

Das powerCON Steckersystem ist als Steckverbinder gemäss IEC 61984 / VDE 0627 zertifiziert. Im Sinne dieser Norm versteht man unter einem Steckverbinder eine Vorrichtung, die im spannungsführenden Zustand nicht verbunden oder getrennt werden darf.

- Kombination für Versorgungseingang (Verbraucher) Combination for Power In (Consumer)

Kodierung A-Type

Coding A-Type

Farbkodierung: blau

Color coding: blue

- Kombination für Hilfssteckdose (Spannungsquelle) Combination for Power Out (Source)

Kodierung B-Type

Coding B-Type

Farbkodierung: grau

Color coding: grey

• Kabelverlängerung: Cable extension:

Kupplung NAC3MM verbindet Kabelstecker NAC3FCA mit NAC3FCB Coupler NAC3MM links cable connector NAC3FCA and NAC3FCB

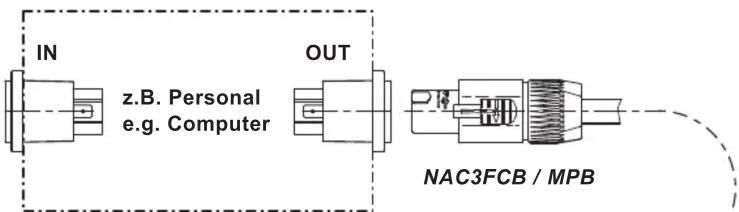

• Anwendungsmöglichkeit Typycal application

Netz mains supply

NAC3FCA / MPA

Bedienung Handling

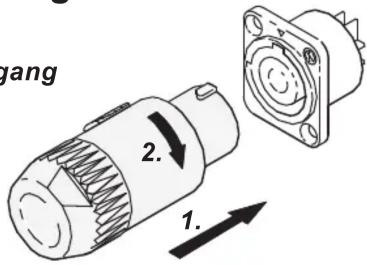

Einsteck-Vorgang Engagement

Aussteck-Vorgang Separation

Montageanleitung Assembly Instruction

Kabelvorbereitung Cable Preparation

Da = 5.00 [0.197"] - 11.00 [0.433"] ... Spannzange weiss white chuck

Da = 9.50 [0.374"] - 15.00 [0.59"] ... Spannzange schwarz black chuck

Verdrahtung Wiring

Montage Assembling

1) Spannhülse u. Spannzange auf Kabel schieben (Spannzange kann auch nachträglich angebracht werden). Put bushing and chuck onto the cable.
2) Kabel laut Anweisung vorbereiten. Prepare cable as shown above.
3) Drähte in die Klemmlöcher am Einsatz einführen und mit Schraube und Klemmblech mittels Schraubenzieher befestigen. Insert the wire into the terminals and fasten the clamping device by a flat screw driver.
4) Einsatz und Spannzange in das Gehäuse schieben (Führungsrippen und Führungsnut beachten!). Push insert and chuck into housing (pay attention to the guiding keyway!).
5) Spannhülse mittels Gabelschlüssel SW 19 fest anschrauben, min. Drehmoment 2.5 Nm. Fasten bushing by means of a fork wrench 3/4", min. Torque 2.5 Nm (1.8 lb-ft).

B) NAC3MPA NAC3MPB:

für Flachsteckhülsen
4.8mm×0.5mm
for flat quick-connect receptacles 0.187" x 0.020"

Frontplattenausschnitt (Rückseite) Panel Cutout (Rear Side)
